PCB笔记

铺铜

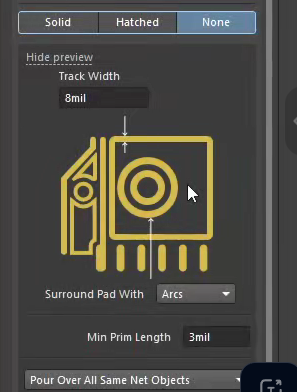

如何铺实心铜

Than（岛）可以设置大一点；一定要勾选去除死铜

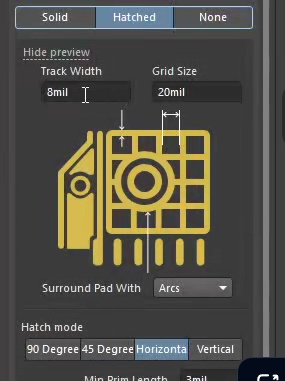

如何铺网格铜

线宽；网格大小；90°是网格；45°是斜线；直线

网格铜线宽设置不要小于板厂加工最小线宽，格的大小

实心铜和网格铜特点对比

实心铜一般地的完整性更优，网格铜会产生微小辐射

什么情况下用网格铜

（软板用的多，他的弯折能力好，网格铜可以防止过热，防止起泡，热传递差）

网格铜稍微往实心铜里走一点点两者可以更好连接

• 热胀冷缩
• 控制热量
• 信号完整性
• 控制阻抗
• 软板

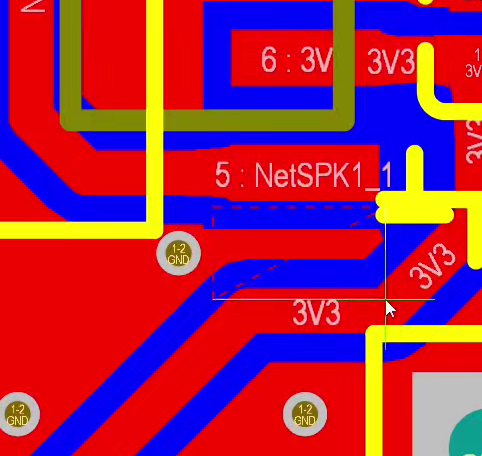

如何使用cutout设置禁止铺铜区域

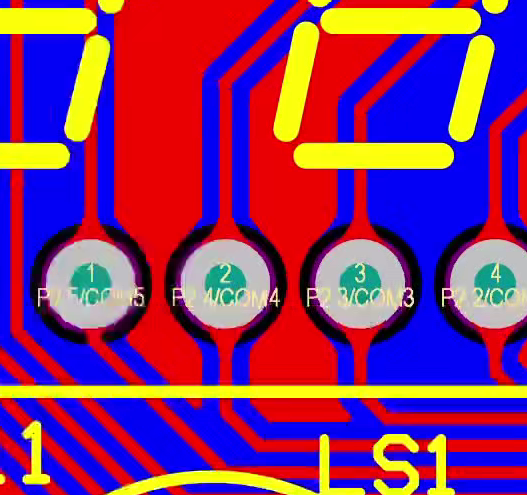

 周围一圈的铜

信号保护一般周围铺一圈铜，由微小电流（pA）与地层有电压差会有放电 在微弱信号周围铺上一圈铜通上电压形成保护

铺铜注意事项

• 优先铺底层，元器件少不易被割裂，保证底层地的完整性回地路径顺畅-干扰少
• 电容连实铜
• 快速复制铜皮更改层然后右上角repuor一下
• 布线的时候不要稀疏布线，否则会进一些奇奇怪怪的铜皮
• 铜皮宁可切掉也不要感应不良，会把其他的信号都感应到铜皮上

打地控注意事项

• 回地大原件周围多打，电容适当多打孔
• 第一趟先打边缘稀疏；打一层孔把铜皮锚在电路板上有一定防辐射作用，用屏蔽作用

• 特别细的铜伸出来尖尖也要打孔

• 连接底层的铜有铜桥作用也要打孔
• 过控不要太靠边，按shift动鼠标要在底层和顶层都有的地方打孔，单层打孔无意义

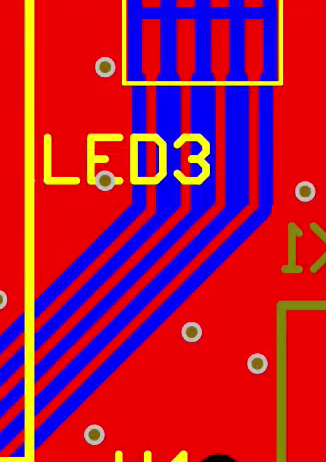

• 线两边打，线两边相当于把顶层铜割裂了，在线两边打与底层形成连接，不要太密，细线铜可以切掉

• 打不了过孔的尖尖切掉铜皮
• 铜皮宁可切掉也不要感应不良，会把其他的信号都感应到铜皮上
• 大面积铜皮打一下上下连接
