汽车电子运用目的，如何学习simulink？
先给你吃颗定心丸：你不用从零学完所有Simulink功能，瞄准“看懂逻辑、关联标定”这个目标，3个月就能上手。下面结合汽车电子的实际场景，跟你掰扯清楚“Simulink到底用来干嘛”，以及“零基础怎么学才不绕弯路”。如果想学习汽车开发中的AUTOSAR和simulink开发，可以一起交流可+：AutoButo,我还给大家整理了详细学习路线
一、先搞懂：汽车电子里，Simulink为啥是“标配工具”？
你接触的ECU控制逻辑图用Simulink搭建，不是工程师“故意搞复杂”，而是它刚好能解决汽车电子的核心痛点——尤其是和你做的“发动机标定”强相关：
1. 把“抽象控制算法”变成“看得见的逻辑”
发动机控制里的“喷油脉宽计算”“怠速闭环控制”“爆震抑制”，要是写成纯C代码，几百行甚至几千行代码堆在一起，你想理清“哪个参数影响哪个输出”基本不可能。但Simulink能把这些算法拆成“模块”：比如用“Lookup Table（查表模块）”存“转速-喷油修正系数”，用“PID Controller（PID模块）”做怠速转速调节，用“Switch（开关模块）”实现“冷启动/热启动”工况切换。
你看逻辑图时，顺着信号线走，能清晰看到“传感器信号→计算模块→执行器输出”的全流程，比看代码效率高10倍。
2. 直接打通“模型-标定-实车”的链路
这一点对你最关键。Simulink模型里的很多参数，比如Lookup Table里的表格数据、PID的比例系数，都是可标定参数——你在实车上用标定工具（如CANoe、INCA）改的数值，本质就是在改Simulink模型里的这些参数。
举个例子：你想优化“2000rpm、50%负荷”下的喷油脉宽，在Simulink里找到对应的Lookup Table，改了表格里的数值，要么直接生成新的ECU代码，要么通过硬件在环（HIL）直接下发到ECU，马上就能看到发动机的喷油量变化。这种“改参数-看效果”的联动，是Simulink在汽车电子里不可替代的原因。
3. 避免“模型和代码脱节”的坑
以前没有Simulink时，工程师先画逻辑图，再手动写C代码，很容易出现“逻辑图里是A算法，代码里写成了B算法”的错误。现在成熟的Simulink模型能直接生成ECU可运行的代码（比如用Embedded Coder工具），逻辑图和代码1:1对应——你看懂了Simulink逻辑图，就等于看懂了ECU实际运行的控制逻辑，不用再猜“代码是不是和图一致”。
二、零基础学Simulink：瞄准“看懂ECU逻辑图”的3步实战法
你的核心需求不是“从零搭建一个发动机模型”，而是“看懂已有的逻辑图、理解参数和标定的关联”，所以不用学所有功能，聚焦“最小必要知识”就行。
1. 基础入门：3天掌握“能看懂图”的核心元素
别一上来就看MATLAB语法，直接从Simulink的可视化操作切入，效率更高：
- 第1天：搞懂“模块、信号线、子系统”三要素
打开MATLAB，在命令行输“simulink”打开软件，新建一个“Blank Model”。先拖3个最基础的模块：- “Sum”（加法器，在“Math Operations”里）；
- “Gain”（增益，同样在“Math Operations”）；
- “Scope”（示波器，在“Sinks”里）。
把它们用信号线连起来：Sum的输出连Gain的输入，Gain的输出连Scope的输入，然后双击Sum改“输入”为“2”（比如输入1和1），点击运行按钮，打开Scope就能看到“2”的结果。
这一步不用懂复杂计算，只要明白：模块是“做计算的单元”，信号线是“传数据的通道”，就够了。
- 第2-3天：死磕“汽车电子高频模块”

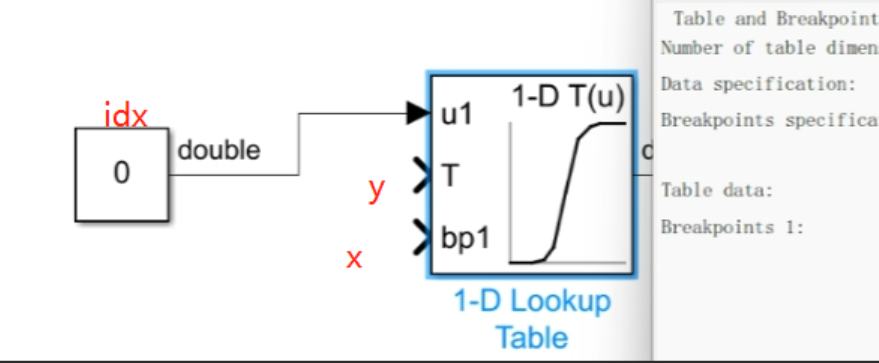

你看的ECU逻辑图里，80%的模块都是这几个，不用贪多，每个模块做1个极简demo：- Lookup Table（查表模块）：发动机里的“转速-喷油脉宽”“水温-点火提前角”都是用它存的。拖一个Lookup Table，双击进去改“Input values”为“[500,1000,1500,2000]”（模拟转速），“Output values”为“[10,20,30,40]”（模拟喷油脉宽），再拖一个“Step”（阶跃信号，模拟转速变化）连进去，用Scope看输出——你会发现，转速变了，喷油脉宽会跟着查表结果变，这就是你标定时常改的“表格数据”。
- PID Controller（PID模块）：怠速控制、定速巡航都靠它。拖一个PID模块，输入接“转速偏差”（目标怠速-实际怠速），输出接“节气门开度”，运行后看Scope里的“实际怠速”怎么跟着“目标怠速”调整——你平时调怠速稳定性，本质就是在改PID的P（比例）、I（积分）、D（微分）参数。
- Switch（开关模块）：比如“冷启动时用一种喷油策略，热启动时用另一种”。拖一个Switch，输入1接“冷启动喷油脉宽”，输入2接“热启动喷油脉宽”，控制信号接“水温信号”（比如水温＜40℃时选输入1，否则选输入2）——这就是“工况切换”的逻辑，你看逻辑图时看到Switch，就想“它是根据哪个信号切工况的”。
2. 进阶关联：把Simulink和你的“标定工作”绑在一起学
这一步是关键，能让你学的内容直接落地到工作里，不会“学了用不上”：
- 第一步：找“简化版ECU模型”对照逻辑图
不用找全栈的发动机模型（太复杂），找公司里老员工要一份“怠速控制子模型”或“喷油控制子模型”（简化版就行），然后对照你看不懂的ECU逻辑图：- 先找“信号源头”：比如逻辑图里的“曲轴位置传感器信号”，在Simulink模型里对应哪个输入模块？
- 再找“计算链路”：这个信号经过了哪些模块（比如“滤波模块→转速计算模块→PID模块”）？
- 最后找“标定参数”：哪些模块的参数是你平时在标定工具里改的？比如Lookup Table的表格、PID的参数——把这些参数在模型里标出来，下次改标定时就知道“改的是模型里的哪个部分”。
- 第二步：做“参数修改-效果观察”的实战练习
比如你想搞懂“怠速PID参数怎么影响转速稳定性”：- 在Simulink模型里，先把PID的P值设小，运行模型，看Scope里的“实际怠速”——会发现转速靠近目标值很慢，响应差；
- 再把P值调大，运行后看——转速会快速靠近目标值，但可能会超调（比如目标800rpm，实际冲到850rpm再降下来）；
- 最后加一点I值，再运行——会发现转速能稳定在800rpm，不会有偏差。
这个过程和你在实车上调标定参数的逻辑完全一样，只是把“实车测试”换成了“模型仿真”，能帮你快速理解“参数和性能的关联”。
3. 避坑提醒：这些功能暂时不用学
很多零基础的人会被“全栈教程”带偏，学了一堆用不上的功能，反而耽误核心目标。这些功能你现阶段可以直接跳过：
- 不用学“Simscape/Simscape Electrical”：这些是做“多物理场仿真”的（比如整车动力学、电机仿真），和你看“ECU逻辑图”无关；
- 不用学“自动代码生成的深层设置”：比如代码优化、内存分配、硬件驱动适配，这些是ECU开发工程师的活，你只要知道“模型能生成代码”就行；
- 不用纠结“MATLAB脚本编程”：除非你需要批量处理标定数据（比如用脚本自动生成Lookup Table表格），否则用Simulink的可视化操作完全够；
- 不用学“复杂控制算法”：比如模型预测控制（MPC）、自适应控制，这些在普通发动机控制里用得少，先把“PID、查表、开关”吃透就行。
三、工具与资源推荐：少走弯路的实战干货
1. 入门教程：优先看“汽车电子方向”的，别搞通用教程
- B站：MATLAB官方账号的《Simulink汽车应用入门》：每集10-15分钟，专门讲发动机控制、底盘控制的案例，比如“如何用Simulink搭建怠速控制模型”“Lookup Table在喷油控制中的应用”，比讲“数学建模”的通用教程更贴合你的需求；
- MathWorks官网：《Automotive Tutorials》：搜“Simulink for Automotive”就能找到，里面有“发动机爆震控制”“变速箱换挡逻辑”的实战案例，还能下载配套的模型文件，直接打开跟着改参数练手。
2. 工具书：选“有汽车实例”的，别选“纯理论书”
推荐《汽车电子控制Simulink建模与仿真》，里面没有太多数学公式，全是发动机、变速箱、车身控制的实例，比如“ Chapter 5 发动机怠速控制建模”，会一步一步讲逻辑图里每个模块的作用，还会提“哪些参数需要标定、怎么通过标定优化性能”，你可以对着书里的模型，对照自己工作中的逻辑图看，很快就能上手。
3. 实战技巧：用“信号跟踪”快速理清复杂逻辑图
遇到绕来绕去的信号线，别硬看，用Simulink的“Trace Signal”功能：
右键点击你看不懂的信号线，选择“Trace Signal”→“Forward”（向前跟踪，看信号去哪了）或“Backward”（向后跟踪，看信号从哪来），软件会自动用彩色线条标出信号的流向，比如你跟踪“水温信号”，能快速看到它到底影响了“喷油修正”“点火提前角”“怠速目标值”这几个模块，比自己逐行找高效多了。最后说句实在话
你不用追求“把Simulink学透”，只要能做到“看到ECU逻辑图，知道每个模块的作用、信号怎么流、哪些参数能标定”，就完全能满足工作需求。刚开始学的时候，遇到看不懂的模块别慌，先记下来，回头对照教程或问老员工，慢慢积累——我刚开始看逻辑图也花了1个月才入门，现在基本能快速定位“标定参数对应模型里的哪个模块”，你肯定也可以。
