mujoco 仿真导纳控制律

news 2025/10/26 15:44:16

mujoco 模型文件 admittance_sim.xml

<mujoco><option timestep="0.01" /><compiler angle="radian"/><worldbody><light diffuse=".5 .5 .5" pos="0 0 3" dir="0 0 -1"/><geom type="plane" size="1 1 0.1" rgba=".9 .9 .9 1" pos= "0 0 -0.1"/><body name="admittance_obj"><joint name="admittance_joint" type="slide" axis="1 0 0" damping="5" stiffness="10" range="-2 2"/><geom type="box" size="0.1 0.1 0.1" mass="1.0"/></body></worldbody><actuator><!-- 使用力控制器以便更好地实现导纳控制 --><motor name="actuator1" joint="admittance_joint" ctrlrange="-100 100" gear="1"/></actuator>
</mujoco>

导纳控制算法模拟

标准导纳控制模型实现了二阶导纳系统：Ma + Bv + K*x = F_ext
M_adm (导纳质量): 控制系统对外力的响应速度
B_adm (导纳阻尼): 抑制振荡，提供阻尼效果
K_adm (导纳刚度): 使系统回到期望位置的恢复力

双层控制
外环: 导纳控制器根据外力计算期望轨迹 (X_adm, V_adm)
内环: PID控制器跟踪导纳轨迹，驱动实际滑块运动

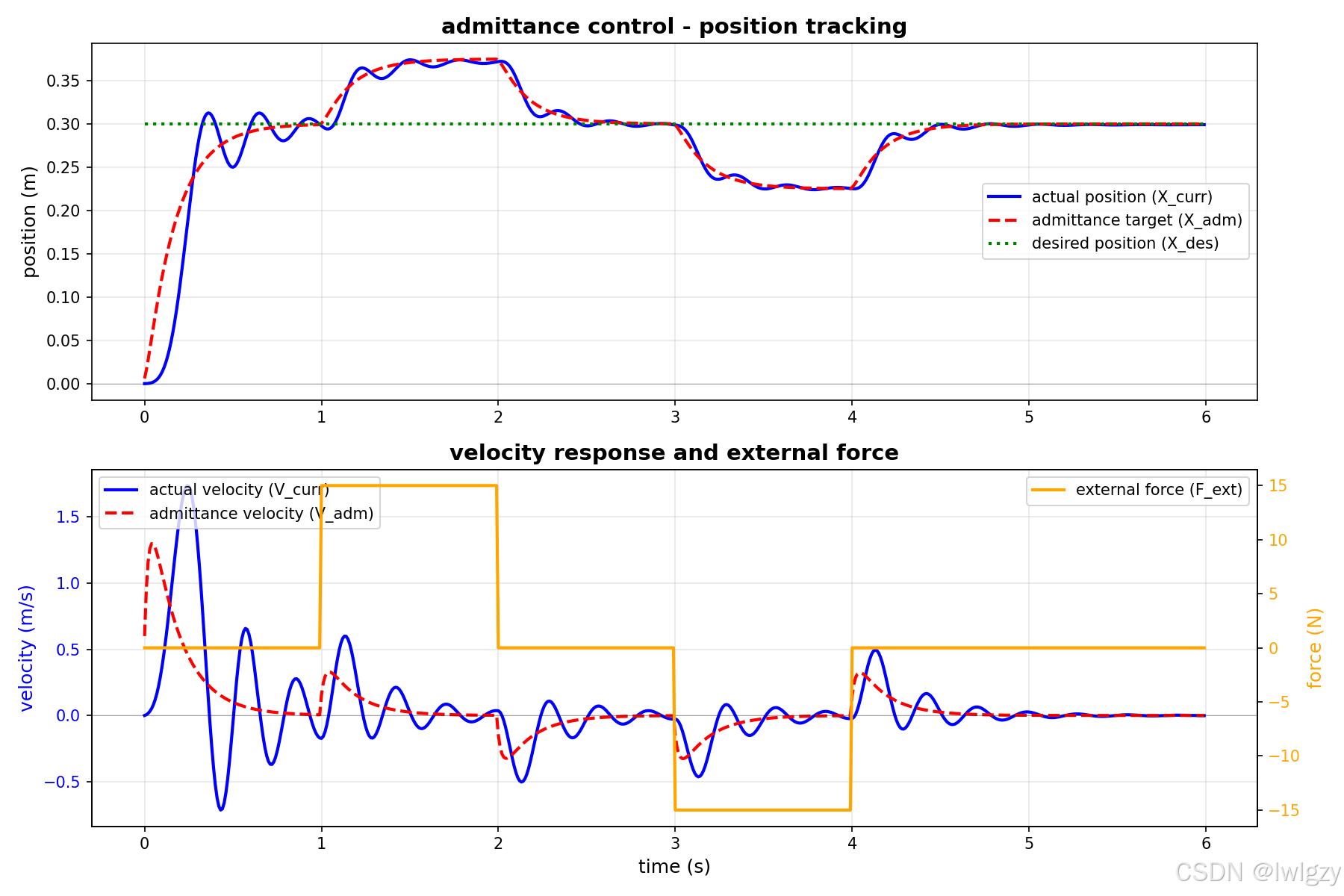

导纳控制使滑块表现出虚拟的质量-阻尼-弹簧特性：
受到外力时，滑块会"柔顺"地移动
外力消失后，滑块会平滑地返回期望位置
通过调整 M_adm、B_adm、K_adm 可以改变柔顺性

#coding=utf-8import mujoco
import numpy as np
import glfw
import time
import matplotlib.pyplot as pltMODEL_PATH = "admittance_sim.xml"def create_model():return mujoco.MjModel.from_xml_path(MODEL_PATH)def init_simulation():model = create_model()data = mujoco.MjData(model)data.qpos[0] = 0.0  # 初始位置return model, data# 导纳控制律 - 二阶系统模型
# 导纳模型: M*a + B*v + K*x = F_ext
# 其中 x 是相对于期望位置的偏差
def admittance_control(F_ext, X_des, X_adm_prev, V_adm_prev, M_adm, B_adm, K_adm, dt):"""导纳控制器参数:F_ext: 外部力X_des: 期望位置X_adm_prev: 上一时刻的导纳位置V_adm_prev: 上一时刻的导纳速度M_adm: 导纳质量B_adm: 导纳阻尼K_adm: 导纳刚度dt: 时间步长返回:X_adm: 新的导纳位置V_adm: 新的导纳速度"""# 计算位置偏差（相对于期望位置）x_error = X_adm_prev - X_des# 导纳动力学方程: M*a = F_ext - B*v - K*xacc = (F_ext - B_adm * V_adm_prev - K_adm * x_error) / M_adm# 积分更新速度和位置V_adm = V_adm_prev + acc * dtX_adm = X_adm_prev + V_adm * dtreturn X_adm, V_adm# 可视化初始化（保持不变）
