Profinet 转 TCP/IP 协议转换网关：打破 PLC 与打标卡协议壁垒的工业通讯利器

一、项目背景与核心痛点

在电子元器件制造领域，某工厂自动化检测车间承担精密连接器的激光打标与质量追溯任务。车间以西门子S7-1200 PLC作为核心控制器，依托Profinet协议实现对部分设备的调度管理。然而，新引入的激光打标卡仅支持TCP/IP协议，导致车间出现三大通讯难题：

数据传输断层：PLC无法直接驱动打标卡，产品序列号、批次码等关键信息需人工录入，操作繁琐且效率低下；

控制反馈缺失：PLC无法实时获取打标卡的工作状态，产线频繁出现漏打、重打现象，产品不良率居高不下；

设备协同失效：检测设备与打标卡无法自动联动，需人工确认检测结果后手动启动打标，严重拉长产线节拍，制约生产效率提升 。

为打破协议壁垒，实现设备高效协同，工厂经技术评估，最终选用捷米特 JM-PN-TCP/IP 网关作为协议转换中枢。

二、技术方案与系统部署

（一）核心设备架构

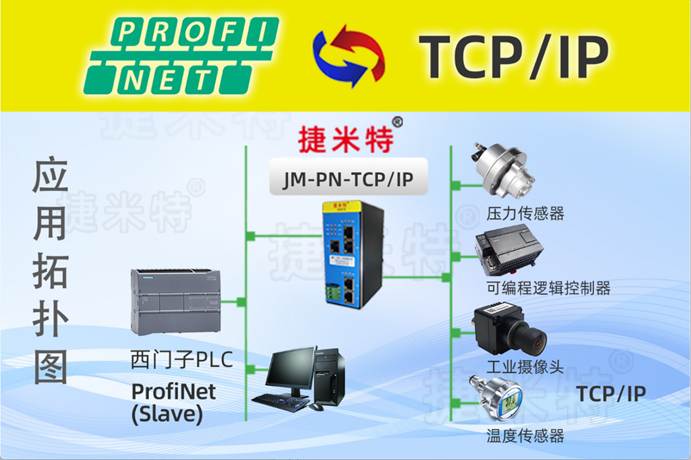

构建 “PLC - 网关 - 打标卡” 三层通讯架构，部署多台捷米特 JM-PN-TCP/IP网关模块，实现协议无缝转换：

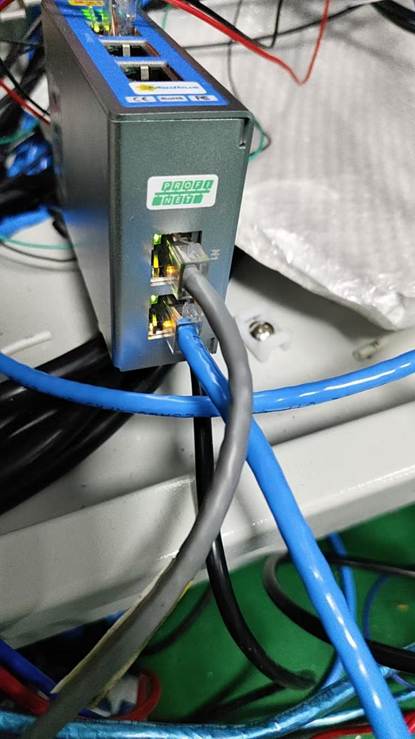

Profinet 侧：网关作为 Profinet 从站，通过灰色工业网线接入西门子 S7-1200 PLC 的 Profinet 主站端口，双方 IP 地址配置在同一网段，确保稳定连接；

TCP/IP 侧：网关切换为 TCP 客户端模式，借助蓝色屏蔽网线与打标卡以太网口相连，统一规划打标卡 IP 地址与端口号，建立可靠通讯链路 。

（二）协议转换与程序配置

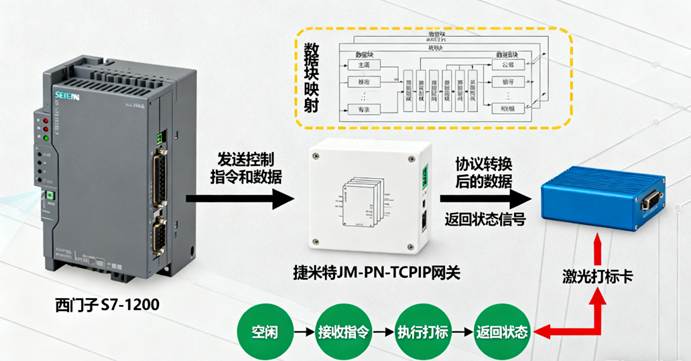

网关参数配置：使用捷米特专用配置软件，精准映射 Profinet 与 TCP/IP 数据缓冲区，将 PLC 控制指令与数据传输至网关输出区，同时将打标卡状态反馈导入网关输入区，设定5ms的数据更新周期，保障信息实时交互；

PLC 程序开发：在 STEP 7 V16 软件中，运用 TCON、TSEND、TRCV 指令搭建通信逻辑。当检测设备判定产品合格，PLC 即刻向网关发送打标指令与数据；协议转换网关则将打标卡状态信号转换后回传至 PLC，驱动后续工序执行；

异常处理机制：设置 2000ms 超时重传机制，若连续 3 次通讯失败，触发 HMI 报警。同时，借助网关 “接收计数器” 监测数据更新状态，有效规避丢包风险 。

三、应用成效与技术价值

（一）核心指标提升

效率飞跃：打标数据实现自动下发与状态实时反馈，大幅压缩打标周期，产线节拍恢复至理想水平，日均产能显著提升；

质量升级：PLC与打标卡联动控制，彻底消除人工操作误差，产品打标不良率降至极低水平；

运维增效：捷米特网关具备- 40℃至 70℃宽温运行能力，MTBF 超 15 万小时，结合故障自动报警功能，设备维护时间大幅缩短 。

（二）方案核心优势

兼容性出色：网关完美适配西门子 S7-1200 系列 PLC 与主流 TCP/IP 打标设备，无需改造原有硬件即可快速部署；

实时性卓越：采用硬件级协议转换芯片，数据处理延迟低至微秒级，满足高速打标场景的严苛控制需求；

扩展便捷：新增打标设备时，仅需在配置软件中扩展数据映射区，无需修改 PLC 程序，单网关支持多台从站设备接入 。

四、行业推广价值

该方案已在电子制造、汽车零部件等多个行业的打标场景中成功落地。其 “高可靠、快部署” 的特性，高度适配存量产线升级需求。随着工业4.0发展，捷米特 JM-PN-TCP/IP 工业智能网关有望成为连接Profinet主站与 TCP/IP 从站设备的关键枢纽，助力企业迈向工业自动化与智能化。
