第四章：图像编码器

欢迎回来

在第三章：SAM2基础模型中，我们了解到SAM2Base Model是SAM-2的核心"大脑"，负责协调多个专用组件。我们将这些组件比作乐团，而SAM2Base是指挥家。

现在，是时候认识这个乐团中第一位（也可以说是最基础的）乐手了：图像编码器。

SAM-2的"眼睛"

想象你正在看一张照片。在你能够识别猫、狗或树之前，你的眼睛需要先捕捉光线并将信号发送给大脑。随后，你的大脑将这些原始信号处理成有意义的信息——区分形状、颜色、纹理和图案。

图像编码器正是为SAM-2模型扮演这一角色。它就像是AI的"眼睛"，其任务是接收原始的输入图像（由无数像素组成），并将其转化为对图像内容的智能"理解"。

解决的问题

图像编码器解决的核心问题是将原始像素转换为AI能够理解和处理的视觉特征。

计算机不会像人类一样"看"图像。它看到的只是一个数字网格（像素值）。

如果你让它找一只"猫"，它无法直接将文本"猫"与数字网格对比。

它需要一种方法从图像中提取重要的视觉线索——比如猫的毛茸茸的纹理、耳朵形状、相对于背景的大小以及大致轮廓。

图像编码器正是完成这一任务。它处理原始图像并生成"视觉特征"。

你可以将这些特征视为图像内容的高度浓缩、智能化的摘要，突出所有重要的视觉线索，而无需存储每一个像素。这些特征随后可供SAM2Base Model的其他部分进行分析。

概念

让我们拆解图像编码器的工作原理：

1. 原始图像输入：起点是你的图像，就像你看到的那样，由数百万像素组成。

2. 特征提取：这是最神奇的部分。图像编码器是一个深度神经网络，专门用于分析图像并提取各种视觉信息。它不仅能提取简单的颜色，还能识别边缘、角落、纹理甚至更高层次的形状和图案。

3. 多尺度视觉特征：图像编码器不仅提供一个"摘要"，而是在不同细节层次或"尺度"上提供摘要。

   • 细粒度特征：比如看到猫的每一根毛发或砖墙的纹理。
   • 粗粒度特征：比如看到猫的整体形状或整栋建筑。
     这种多尺度信息对SAM-2准确分割不同大小和细节的对象至关重要。

4. Hiera主干：SAM-2使用一种强大的神经网络Hiera作为图像编码器的主要"主干"。Hiera专门设计用于高效提取丰富的多尺度视觉特征。

5. 浓缩表示：图像编码器的输出不是另一张图像，而是一组数值向量（张量），它们是图像的高度智能化表示。

   就像你的大脑用几个关键细节总结复杂场景，而不是记住每一个光子。

图像编码器的使用方式

正如我们在第三章：SAM2基础模型中学到的，通常不会直接与图像编码器交互。相反，它是SAM2Base Model的内部组件，随后被SAM2ImagePredictor和SAM2VideoPredictor使用。

当调用predictor.set_image(my_image)（如第一章：SAM2图像预测器所示），SAM2ImagePredictor会准备图像，然后让SAM2Base Model通过其图像编码器"查看"图像。

让我们快速回顾这一部分：

from sam2.sam2_image_predictor import SAM2ImagePredictor
from sam2.build_sam import build_sam2_hf
import numpy as np
from PIL import Image# 1. 加载核心SAM-2模型（"大脑"）
sam_model = build_sam2_hf(model_id="facebook/sam2-hiera-large")# 2. 创建SAM2ImagePredictor（"助手"）
predictor = SAM2ImagePredictor(sam_model)# 3. 创建虚拟图像
my_image = np.zeros((256, 256, 3), dtype=np.uint8)# 4. 将图像传递给预测器
# 此调用*内部*激活了图像编码器
predictor.set_image(my_image)
print("图像已设置，内部特征已提取！")

interesting~

说明：当调用predictor.set_image(my_image)时，原始my_image首先被预处理（调整大小、归一化）。然后，准备好的图像被发送到sam_model（即SAM2Base Model），特别是其图像编码器。图像编码器随后工作以提取image_features，这些特征存储在predictor中，供掩膜解码器后续使用。

幕后揭秘：图像编码器的工作原理

让我们更深入地看看SAM2Base Model如何具体使用图像编码器。

⭕工作流程

当SAM2ImagePredictor告诉SAM2Base Model处理图像时，以下是具体步骤：

1. 图像接收：SAM2Base Model接收预处理后的图像。
2. 委托给图像编码器：SAM2Base Model将图像直接传递给其Image Encoder组件。
3. Hiera处理（主干）：Image Encoder将图像发送到其"主干"——Hiera神经网络。Hiera通过多层处理图像，执行复杂的计算（如注意力和池化），逐步构建越来越丰富的视觉特征。它在不同阶段输出特征，代表不同层次的细节。
4. FPN Neck（特征金字塔网络）：Hiera的特征随后传递给FpnNeck（特征金字塔网络）。该组件获取Hiera的多尺度特征，并巧妙地组合它们，确保模型在不同分辨率下对图像有一致且强大的表示。它还为这些特征添加位置信息。
5. 特征输出：最后，FpnNeck输出一组经过优化的多尺度image_features及其相关的位置编码。这些随后返回给SAM2Base Model并存储起来。

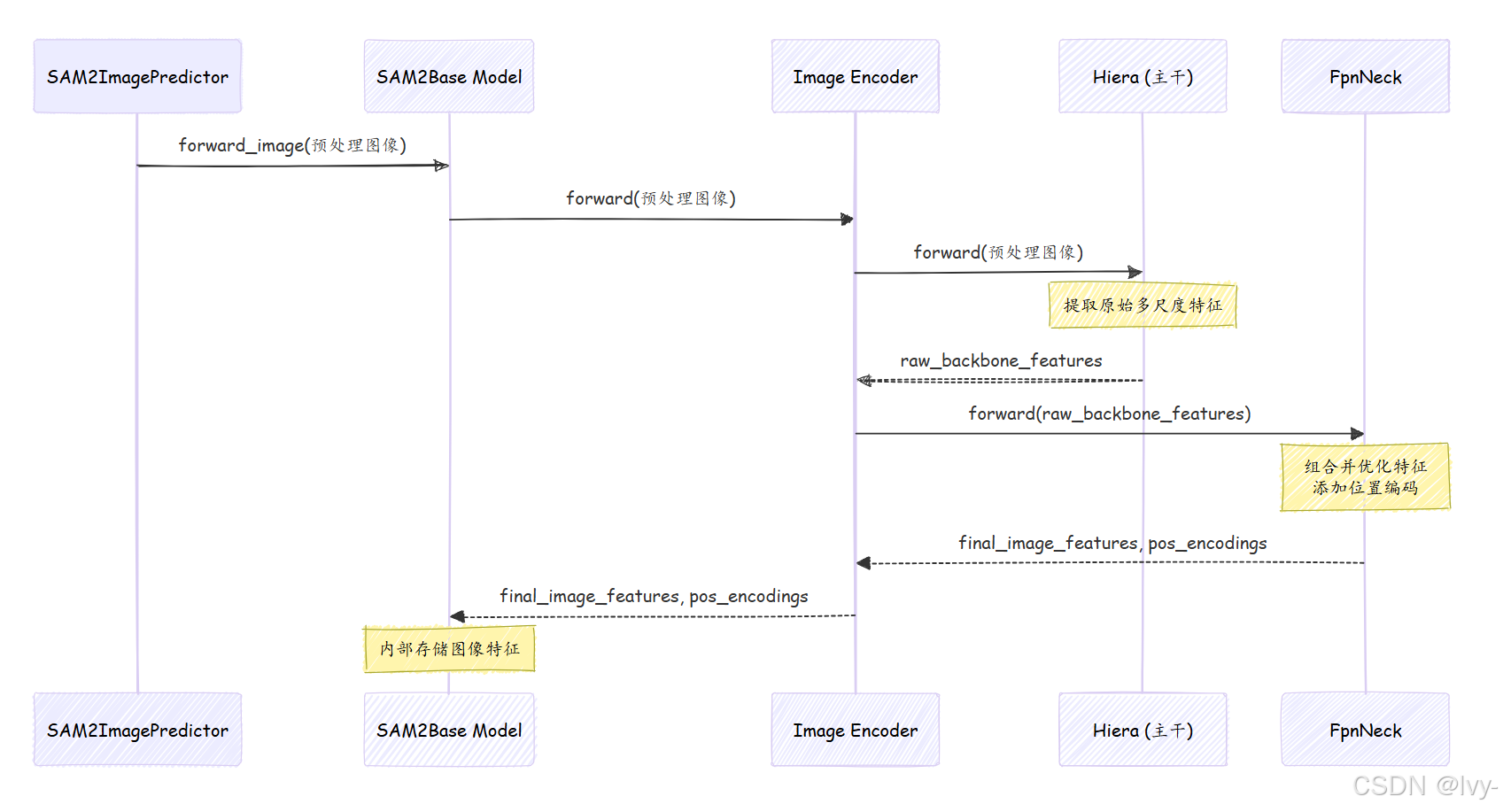

以下是这一流程的简化序列图：

关键代码

让我们看看代码中如何定义和使用ImageEncoder。

1. SAM2Base模型初始化图像编码器
   如第三章：SAM2基础模型所示，SAM2Base Model通过接收其核心组件（包括image_encoder）完成初始化。这一设置通常通过配置文件（如sam2_hiera_b+.yaml）完成

   # 摘自sam2/configs/sam2/sam2_hiera_b+.yaml（简化版）
   # 展示SAM2Base如何配置使用ImageEncoder
   model:_target_: sam2.modeling.sam2_base.SAM2Baseimage_encoder:_target_: sam2.modeling.backbones.image_encoder.ImageEncoderscalp: 1trunk:_target_: sam2.modeling.backbones.hieradet.Hiera # Hiera是"主干"# ... Hiera特定参数 ...neck:_target_: sam2.modeling.backbones.image_encoder.FpnNeck # FpnNeck是"颈部"# ... FpnNeck特定参数 ...


   说明：此配置片段显示，当创建SAM2Base模型时，其image_encoder组件是ImageEncoder的实例

   ImageEncoder本身有两个主要子组件：trunk（即Hiera模型）和neck（即FpnNeck）。这就是各部分的组装方式。

2. SAM2Base模型调用图像编码器
   在SAM2Base Model内部，forward_image方法负责将预处理后的图像传递给Image Encoder。

   # 摘自sam2/modeling/sam2_base.py（简化版）
   # 在SAM2Base类内部
   def forward_image(self, img_batch: torch.Tensor):"""获取输入批次的图像特征。"""# 'self.image_encoder'是ImageEncoder实例backbone_out = self.image_encoder(img_batch) # 调用Image Encoder的forward方法# ... 进一步处理输出特征 ...return backbone_out


   说明：这是直接调用！SAM2Base Model简单地将img_batch传递给`self.image_encoder``

   image_encoder随后完成其复杂工作并返回backbone_out，其中包含vision_features和vision_pos_enc（位置编码）。

3. 图像编码器协调Hiera和FPN Neck
   现在，让我们看看ImageEncoder内部如何利用Hiera（trunk）和FpnNeck（neck）。

# 摘自sam2/modeling/backbones/image_encoder.py（简化版）
class ImageEncoder(nn.Module):def __init__(self,trunk: nn.Module, # 这是Hiera模型neck: nn.Module,  # 这是FpnNeckscalp: int = 0,):super().__init__()self.trunk = trunk # 存储Hiera实例self.neck = neck   # 存储FpnNeck实例self.scalp = scalp# ... 检查主干和颈部维度是否匹配 ...def forward(self, sample: torch.Tensor):# 1. 首先，通过Hiera"主干"传递图像hiera_features = self.trunk(sample) # Hiera输出特征列表# 2. 然后，将Hiera的输出传递给FPN"颈部"# 颈部组合这些特征并添加位置编码features, pos = self.neck(hiera_features)# ... 可选"scalp"步骤以丢弃最低分辨率特征 ...src = features[-1] # 取最高分辨率的组合特征output = {"vision_features": src,"vision_pos_enc": pos, # 位置编码"backbone_fpn": features, # 所有组合的FPN特征}return output

说明：ImageEncoder的forward方法清晰展示了其作为协调者的角色。

它首先调用self.trunk(sample)（即Hiera）获取初始特征。然后，将这些hiera_features传递给self.neck(hiera_features)（即FpnNeck）以进一步处理、组合并添加位置编码。

最终的精炼features和pos（位置编码）作为ImageEncoder的输出返回。

这一详细拆解展示了ImageEncoder如何利用强大的Hiera和FpnNeck，将原始像素高效转化为SAM-2分割能力所需的智能视觉特征。

总结

图像编码器是SAM-2理解世界的"第一步"。

作为"眼睛"，它将原始、难以理解的像素转化为丰富的多尺度视觉特征，捕捉图像的精髓。这种由Hiera和FPN等复杂网络生成的智能表示，对后续所有任务至关重要——从解析用户提示到绘制精确的分割掩膜。

现在SAM-2已经能"看"了，下一步是让它"听"懂你的指令。让我们继续了解下一个组件，它让SAM-2理解你的提示：提示编码器。

下一章：提示编码器
