光储微电网离网+并网MATLAB仿真模型
1.模型简介
本仿真模型基于MATLAB/Simulink（版本MATLAB 2021Ra）软件。建议采用matlab2021 Ra及以上版本打开。（若需要其他版本可联系代为转换）
本模型中对微电网光储混合系统的控制策略包含两个层级：系统级别控制和设备级别控制，基于电压和频率的波动，该体系会对光伏发电组件、储能组件及负载组件进行调度，调整它们的工作模式，以维护系统的功率均衡。例如，在电源输出不足时，可以调整储能组件的运行模式以补足功率缺口；而在电源输出过剩时，则可以通过调整储能组件和光伏组件来合理分配多余的功率。
仿真模型由光伏PV及其DC/DC变换器、储能及其双向DC/DC变换器、直流负载、逆变器、交流负载、断路器以及交流主网组成的光储（三相）交直流微电网。逆变器并网状态采用恒PQ控制，离网孤岛运行采用恒V/f控制，由并网转为孤岛运行。
0.5s之前断路器合上，处于并网运行状态，恒功率为17kW；0.5s之后断路器断开，处于孤岛运行状态，需要交流侧电压、频率满足条件。

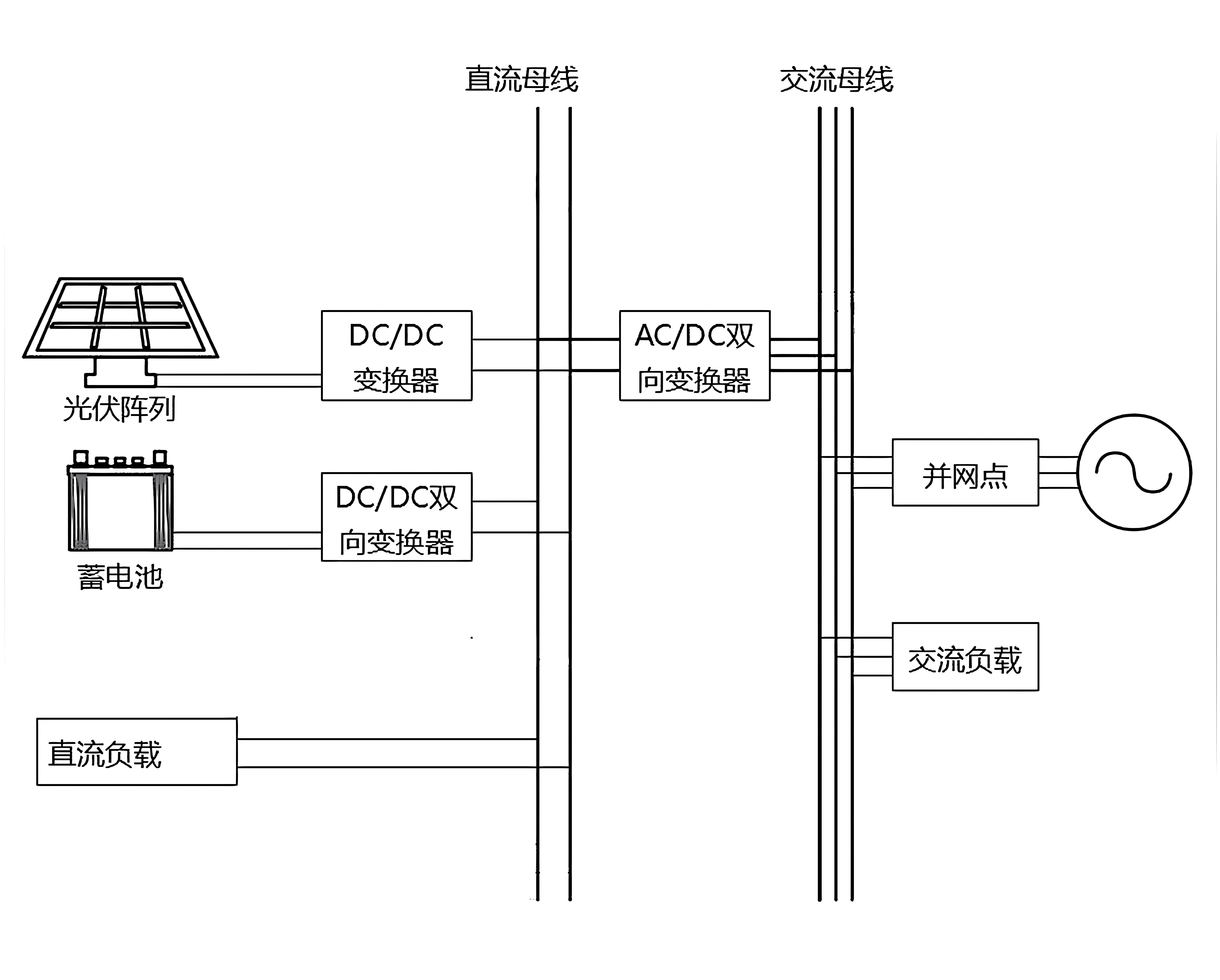

2.拓扑结构：
3.仿真模型如下：
4.仿真结果：
4.1并网运行仿真结果图

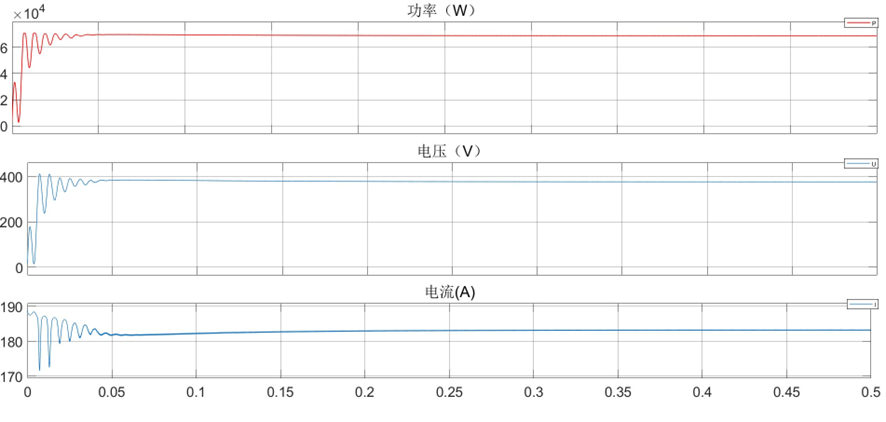

【01】并网运行时光伏输出曲线：

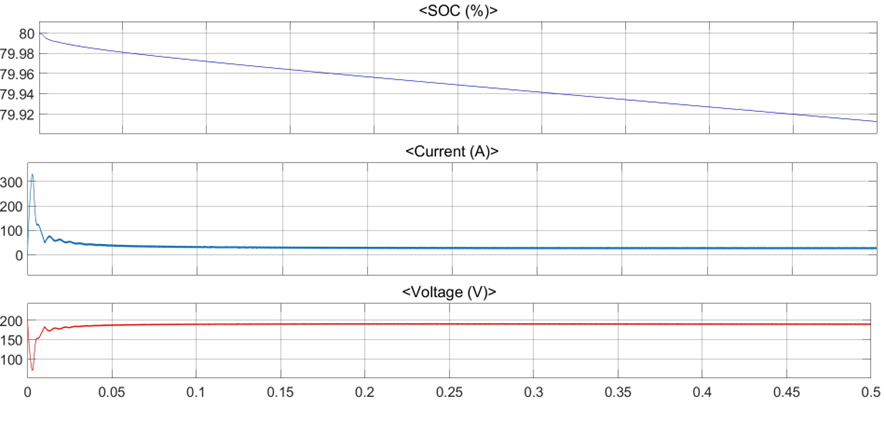

【02】蓄电池的输出曲线图：

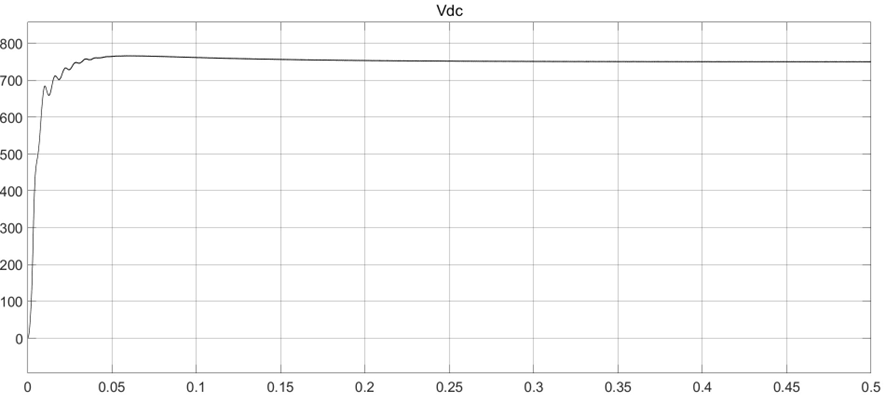

【03】并网时直流母线电压波形：

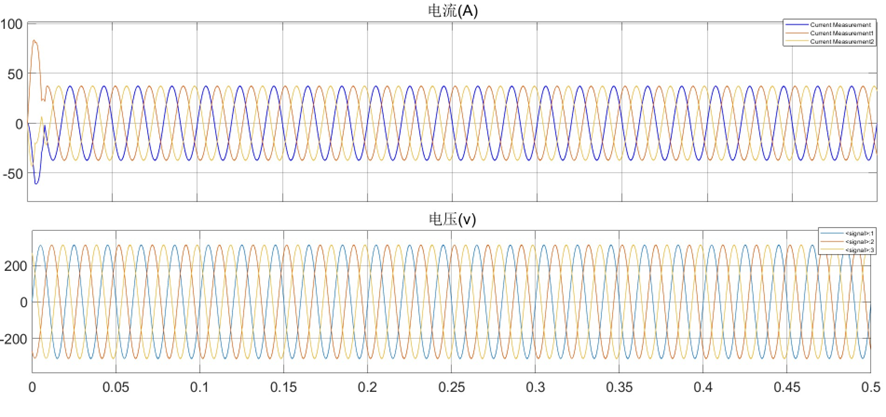

【04】并网时交流测电压电流波形：

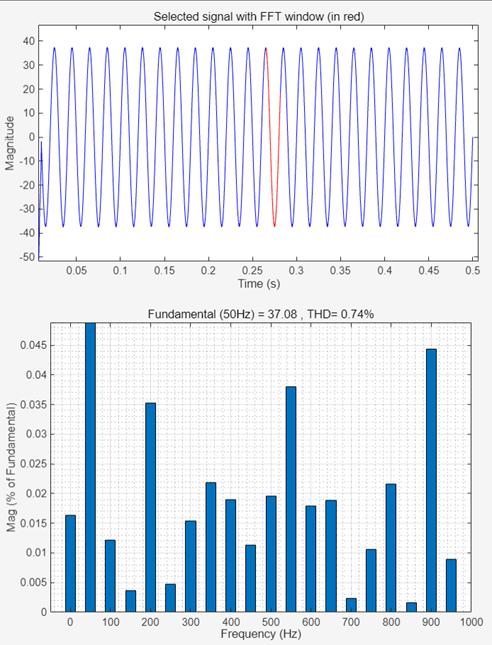

【05】并网电流FFT分析：

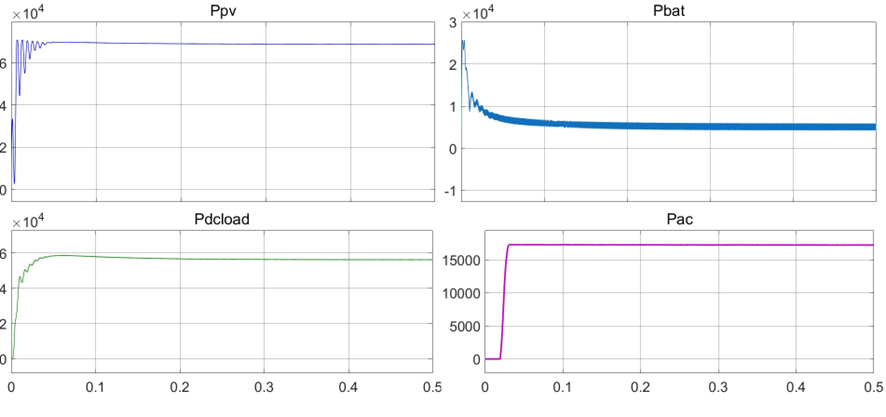

【06】并网时功率波形图：
4.2 孤岛运行仿真结果图

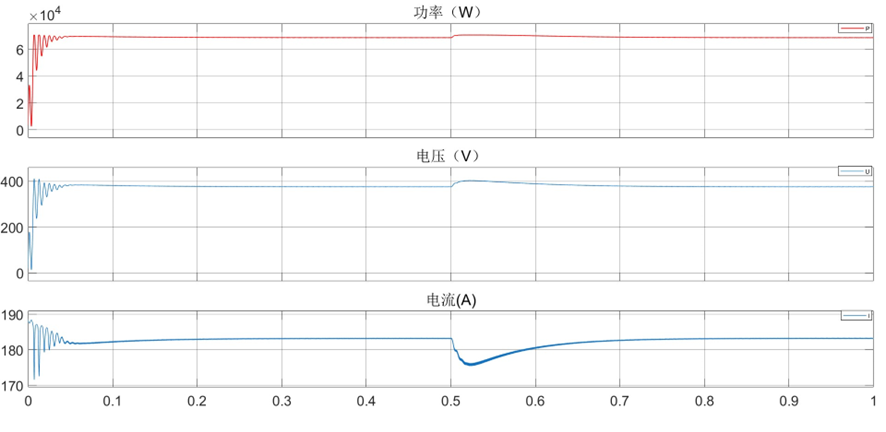

【01】光伏电池输出曲线图：

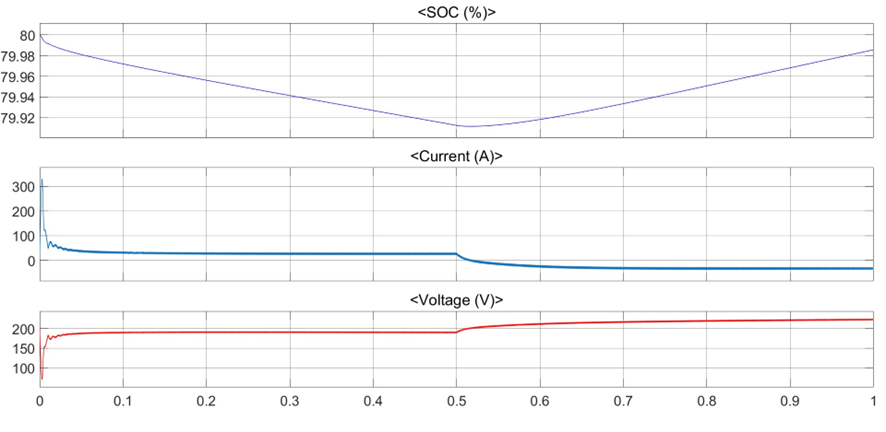

【02】蓄电池输出曲线图：

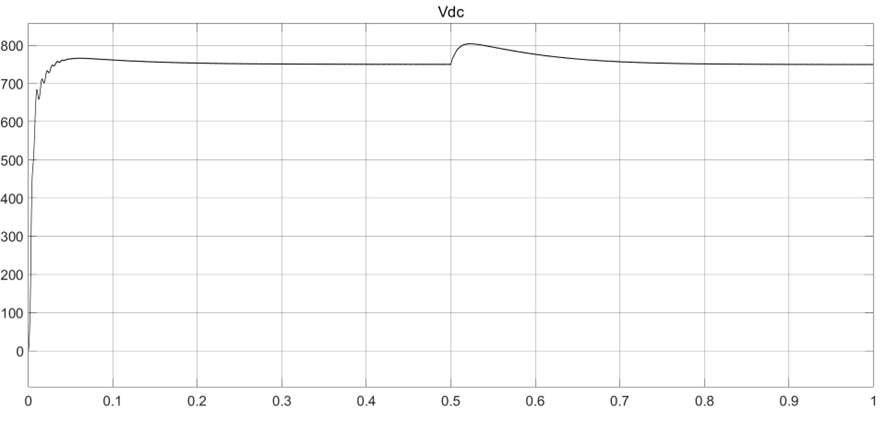

【03】直流母线电压波形：

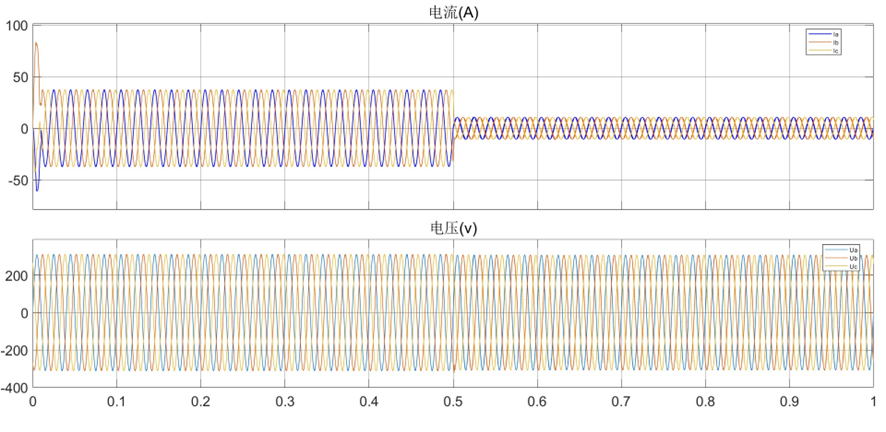

【04】并网转为孤岛运行时交流测电压电流变换曲线：

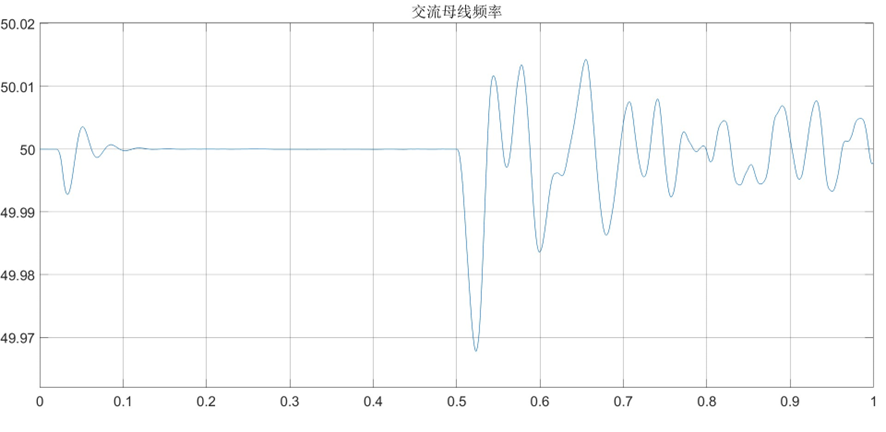

【05】转为孤岛运行时交流测频率变化曲线：

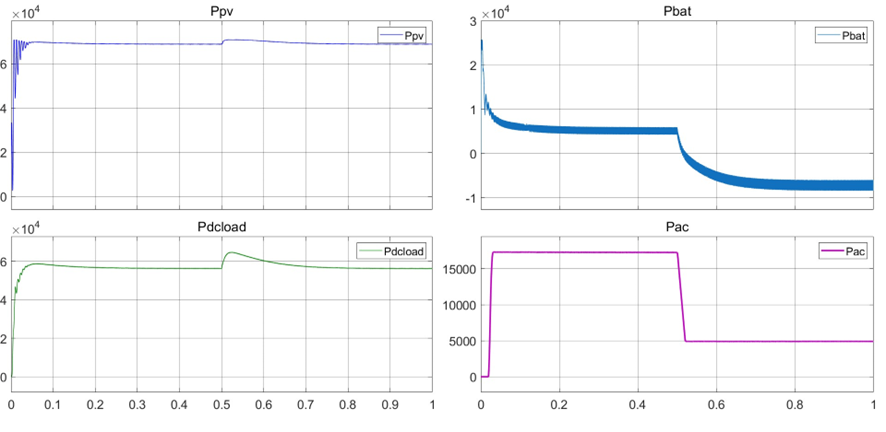

【06】并网转为孤岛运行功率变化曲线：

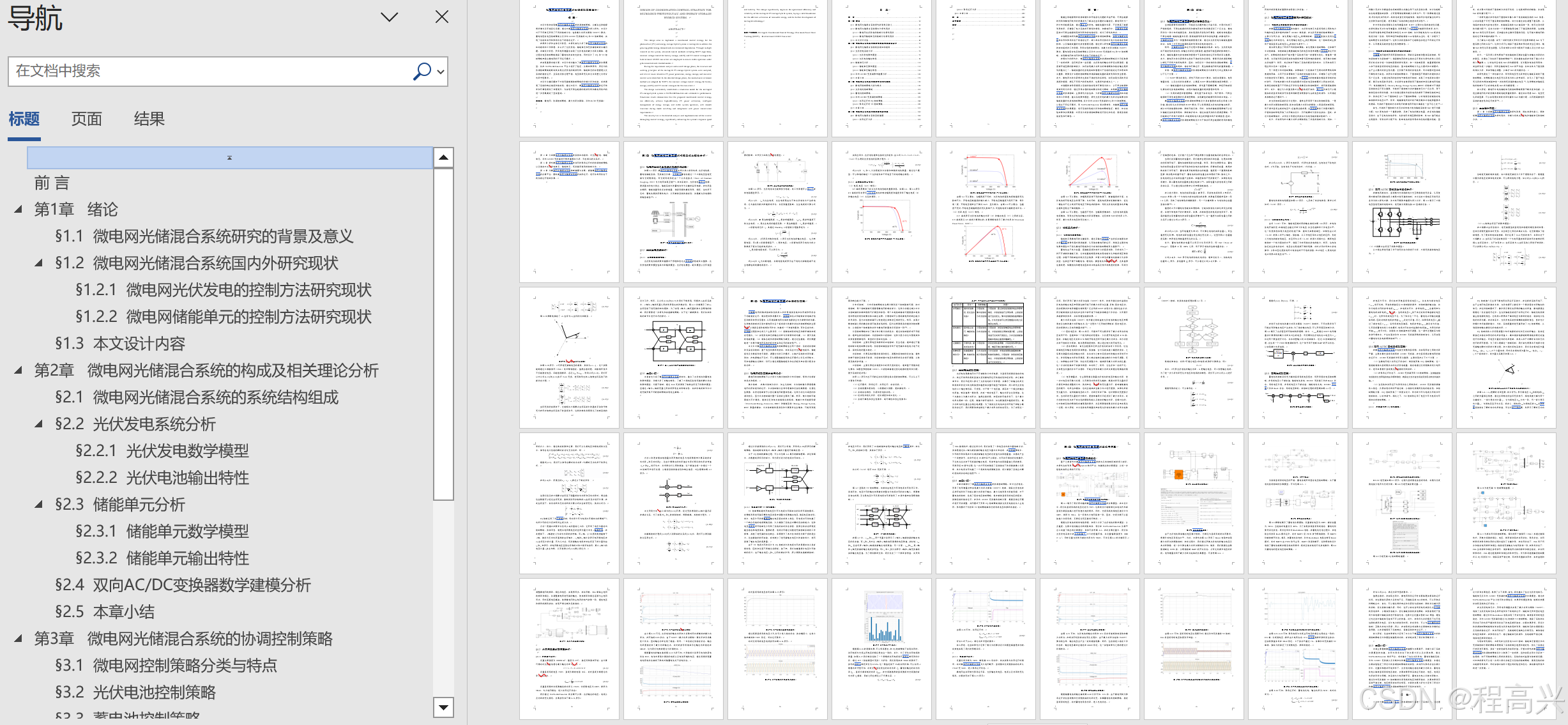

5.配套说明书【2万字+】：详细介绍建模所用知识以及结果分析
