三级管和mos管给击穿的原因

三极管和MOS管被击穿的原因主要涉及“过电压、过电流、热击穿、静电击穿”等几种机制。虽然它们都是半导体器件，但结构不同，击穿机理也有差异。

一、三极管（BJT）被击穿的原因

1. 集电结反向击穿（主要）

原因：集电结反偏电压过高，超过其反向击穿电压。
机制：
雪崩击穿：载流子在高电场下加速撞击晶格，产生电子-空穴对，形成连锁反应。
齐纳击穿（低电压时）：量子隧穿效应，多见于低电压器件。

2. 发射结击穿（较少见）
发射结通常是正偏，但在某些异常电路中可能反偏，导致击穿。

3. 二次击穿（热击穿）
原因：局部过热 → 热斑 → 正反馈 → 电流集中 → 烧毁。
特点：即使电压未超限，电流集中也会导致热失控。

4. 过电流烧毁
-虽然不叫“击穿”，但Ic过大会导致“热击穿”或“金属熔化”，表现为“烧管”。

二、MOS管（MOSFET）被击穿的原因

1. 栅氧击穿（最常见）
原因：栅极电压超过（通常±20V），导致**栅氧层击穿**。
机制：电场强度 > 栅氧介电强度（~10 MV/cm），永久性短路。
特点：不可逆，一旦击穿，栅极失效，器件报废。

2. 漏源击穿（过高）
原因：漏源电压超过，进入**雪崩击穿区**。
机制：漏区PN结雪崩倍增，电流激增。
特点：可逆（若限流），但无保护电路时会烧毁。

3. 寄生二极管击穿（体二极管）
某些结构中，体二极管反向击穿，导致MOS管失效。

4. 静电击穿（ESD）
- 栅极对静电极敏感，人体静电（几千伏）**足以击穿栅氧。
特点：**无明显外观损坏**，但参数漂移或失效。

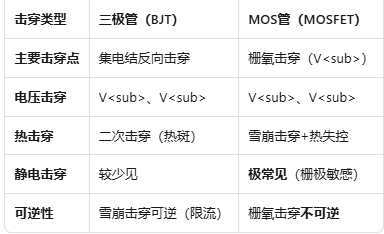

三、对比总结表

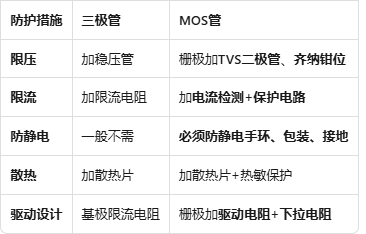

四、实际应用中的防护建议

 五、一句话总结

三极管怕“高压反偏”和“热斑”；
MOS管怕“栅极静电”和“过压击穿”。
