三步将AI模型转换为 DeepX 格式并完成精度评估
作者：深大飞桨领航团团长 周家杰
一，项目简介
本项目采用了一种通用、与框架无关的方法的范例：通过比较两种模型输出的一致性，来判断一次模型转换是否成功。我们提供了一个端到端示例，演示如何将 YOLOv5su 模型从 PyTorch (.pt) 转换为 ONNX (.onnx)，再编译为 DeepX 专用的 .dxnn 格式。最后 采用 模型输出结果分析脚本，通过对标准测试图片 (test.jpg) 进行推理，分析 .dxnn 模型与原始 .pt 模型输出的结果是否一致，体现模型在转换过程中是否成功。
二，工作流
1，环境准备
首先，确保你已经安装好了 DeepX 完整的 SDK。
具体的安装可以参考 DeepX 的官方 SDK Repo:
https://github.com/DEEPX-AI/dx-all-suite#该 SDK 主要包含以下几个核心模块：
DX-Compiler: 模型编译器，负责将标准的 ONNX 模型转换为针对 DeepX 硬件优化的 .dxnn 格式。
DX-Runtime: 推理引擎，用于在硬件上高效加载和执行 .dxnn 模型。
DX-Profiler: 性能分析工具，可以详细分析模型在硬件上运行时的各项性能指标。
DX-Model-Zoo: 提供了一系列预优化好的模型，方便用户快速上手和测试。
2，模型格式转换
转换过程分为两个步骤：
第一步，将 PyTorch (.pt) 格式模型 转换为 ONNX (.onnx) 格式模型

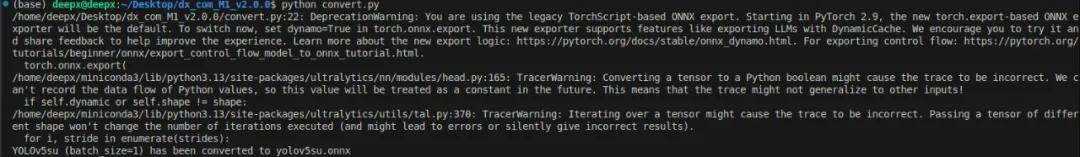

我们使用 convert.py 脚本将官方的 yolov5su.pt 模型导出为 ONNX 格式。
python convert.py该脚本会自动加载模型，并将其保存到 ./model/yolov5su.onnx。注意: 这
里我们的 Batch Size 设置为 1，以确保 DeepX 工具可以正确编译。
第二步，将 ONNX (.onnx) 格式模型 转换为 DXNN (.dxnn) 格式模型
接下来，使用 DeepX 提供的 DX-Compiler 编译工具将 ONNX 模型转换为 .dxnn 格式。此步骤会针对特定硬件进行优化。
PATH_TO_DEEPX_COM/dx_com/dx_com \ -m ./model/yolov5su.onnx \ -o ./model/yolov5su.dxnn \ -c ./model/yolov5su.json编译完成后，我们得到了最终用于推理的 yolov5su.dxnn 模型。
3，模型输出相似度分析

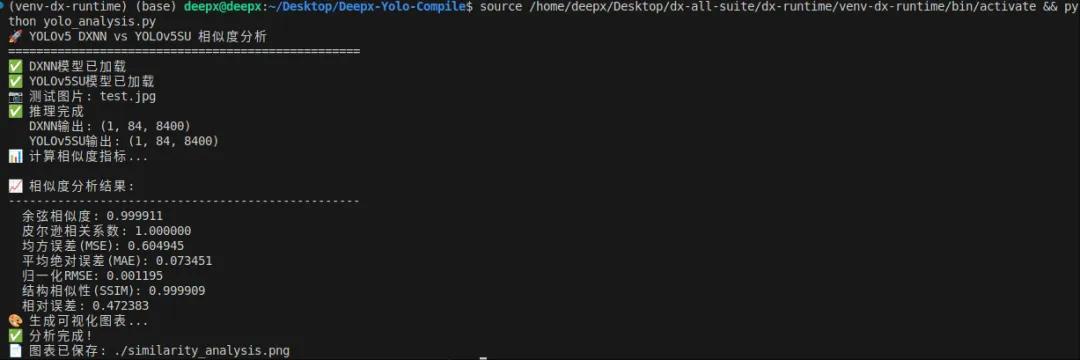

最后，运行 yolo_analysis.py 脚本，它会同时加载 .pt 和 .dxnn 模型，对 test.jpg 图片进行推理，得到 .dxnn模型与原始 .pt 模型输出的结果之间的相似度。

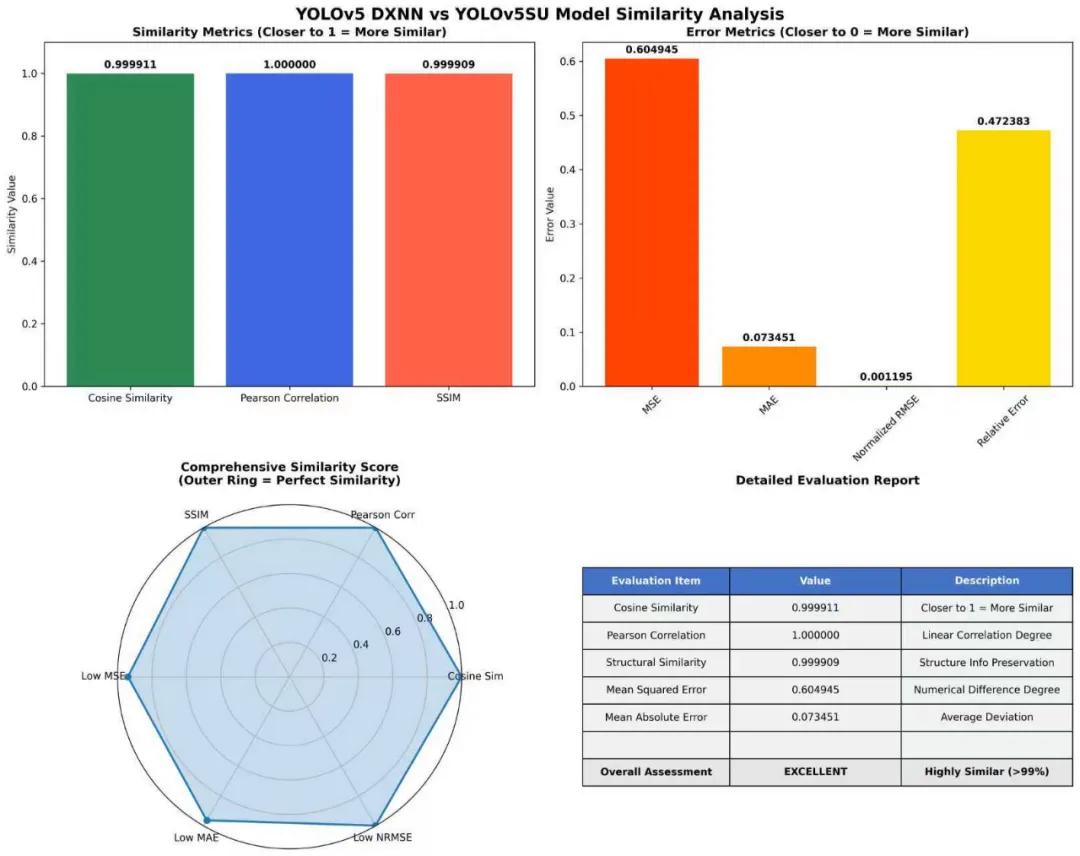

python yolo_analysis.py脚本执行后会输出详细的分析结果。我们选用了以下几个核心指标来全方位评估模型转换的保真度：
关键评估指标详解
01，余弦相似度 (Cosine Similarity)
代表什么: 衡量两个向量在方向上的差异，而不关心它们的绝对大小。
意义: 结果越接近 1，表示 .dxnn 模型与 .pt 模型输出的特征向量在方向上越一致。这说明即使数值存在整体缩放，但特征模式得到了很好的保留。
它是评估深度学习模型特征相似性的黄金标准，能有效忽略编译优化可能带来的量化尺度变化。
02，皮尔逊相关系数 (Pearson Correlation)
代表什么: 衡量两个数据集合之间的线性相关程度。
意义: 结果越接近 1，表示两个模型的输出值之间存在越强的正向线性关系。例如，如果原始模型某个位置的输出值变大，转换后的模型也应该相应变大。
用于判断模型转换后，输出值的变化趋势是否与原始模型保持了高度一致。
03，结构相似性 (SSIM)
代表什么: 一种最初用于衡量图像相似度的指标，我们将其思想应用于一维特征向量，综合评估均值（亮度）、方差（对比度）和协方差（结构）的相似性。
意义: 结果越接近 1，表示转换后的模型输出在统计特性上与原始模型越相似，结构保持得越好。
它比传统的误差指标更能从统计学角度评估输出的保真度，提供了更丰富的比较维度。
04，均方误差 (MSE) & 平均绝对误差 (MAE)
代表什么: 衡量两个模型输出值之间绝对数值差异的经典指标。
意义: 结果越接近 0，表示两个模型的输出在数值上越接近，精度损失越小。
它们是最直接、最量化的精度评估方式，直观反映了模型转换引入的误差大小。
这些指标共同构成了一个全面的评估体系，确保我们能从多个角度科学、客观地判断模型转换是否成功。
在AI模型部署到边缘设备的过程中，如何确保转换后的模型在保持高性能的同时，又能维持与原始模型输出的一致性，是一个至关重要的问题。我们相信，通过本项目提供的这套标准化、自动化的评估流程，能够为AI工程师提供一个可靠的工具，快速评估模型转换是否成功。
项目地址：
https://github.com/Chris-godz/model-conversion-verification技术交流：欢迎提交Issue或PR，共同完善这套评估体系。
声明：本项目中使用的YOLOv5模型版权归属原作者，DeepX SDK相关工具版权归属DEEPX公司。
这篇文档展示了我们在模型转换和精度验证方面的一次完整实践。如果您有任何问题或建议，欢迎随时与我们交流！
