NGINX架构特点和实现原理
NGINX架构特点和实现原理
一、整体架构特点
1. 模块化设计
Nginx采用清晰的模块化架构，由内核和模块组成：
- 内核：设计微小简洁，仅负责查找配置文件将客户端请求映射到location block
- 模块：根据功能分为三类：
- Handlers处理器模块：直接处理请求，进行内容输出和修改headers，一般只能有一个
- Filters过滤器模块：对其他处理器模块输出的内容进行修改
- Proxies代理类模块：与后端服务交互，实现服务代理和负载均衡
2. 模块分类
- 核心模块：HTTP模块、EVENT模块和MAIL模块
- 基础模块：HTTP Access模块、HTTP FastCGI模块、HTTP Proxy模块和HTTP Rewrite模块
- 第三方模块：如HTTP Upstream Request Hash模块、Notice模块和HTTP Access Key模块
3. 高性能架构
Nginx的高性能源于其独特的设计：
- 采用异步非阻塞的事件驱动架构
- 通过Reactor模式实现高并发
- 使用非阻塞I/O和事件通知机制（如epoll、kqueue）
- 内存占用低，性能高，可处理大量并发连接

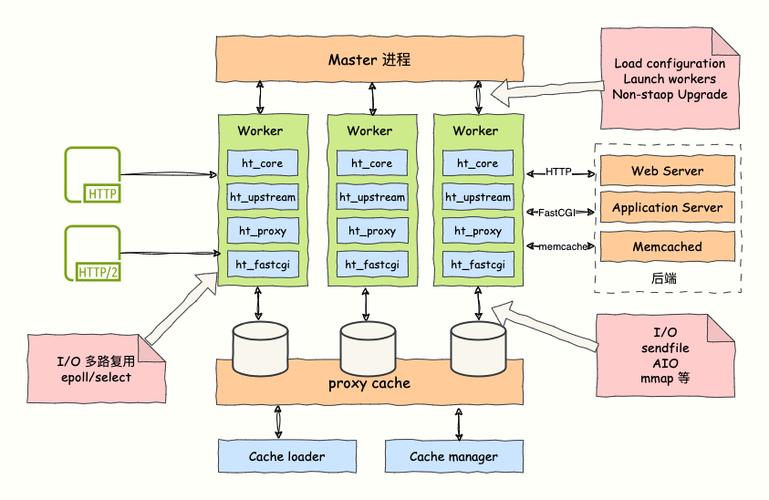

二、进程模型
Nginx采用多进程工作方式，启动后包含以下进程：
1. Master进程
- 主要功能：
- 管理worker进程
- 接收来自外界的信号
- 向各worker进程发送信号
- 监控worker进程的运行状态
- 当worker进程异常退出时自动重启
- 重启流程：
- 重新加载配置文件
- 启动新的worker进程
- 向老worker进程发送信号，告知其可以"光荣退休"
- 新worker进程开始接收新请求
- 老worker进程处理完当前请求后退出
2. Worker工作进程
- 特点：
- Worker进程之间是对等的，每个进程处理请求的机会相同
- 一个请求完全由一个worker进程处理，不会在多个worker间转移
- 采用异步非阻塞方式处理网络事件
- 请求处理流程：
- 接收请求：通过accept_mutex锁竞争接受连接
- 所有worker进程的listenfd在新连接到来时变得可读
- 通过accept_mutex锁保证只有一个进程能accept成功
- 处理请求：读取请求、解析请求、处理请求、产生数据、返回给客户端
- 接收请求：通过accept_mutex锁竞争接受连接
3. 其他进程
- Cache Loader进程：加载缓存索引文件信息
- Cache Manager进程：管理磁盘缓存大小，超过预定值后删除最小使用数据
三、请求处理流程
Nginx处理HTTP请求的典型流程：
- 请求映射：Nginx通过查找配置文件将客户端请求映射到特定的location block
- 模块启动：在location中配置的指令启动相应的模块
- 通常一个location中涉及一个handler模块和多个filter模块
- 请求处理：worker进程处理请求（读取、解析、处理、返回）
- 响应输出：由handler生成响应内容，经filter处理后输出
四、高性能实现原理
Nginx的高性能主要源于以下几个关键设计：
1. 事件驱动架构
- 采用Reactor模式，通过非阻塞I/O和事件通知机制（epoll/kqueue）处理网络事件
- 事件循环处理所有网络事件，如连接建立、数据读写等
2. 资源高效利用
- 低内存消耗：采用内存池机制，减少内存碎片
- 高效处理并发：可支持50,000+并发连接
- 无需为每个连接创建线程，避免了线程切换开销
3. 热部署能力
- 支持平滑重启和升级，不影响正在进行的连接
- 配置文件实时生效，无需重启服务
4. 模块化设计优势
- 模块直接编译进Nginx，属于静态编译方式
- 无需像Apache那样动态加载模块，提高了性能
- 丰富的模块支持，可根据需求扩展功能
五、Nginx的核心优势
- 高并发能力：支持成千上万的并发连接，处理能力远超传统Web服务器
- 低资源占用：内存占用低，性能高，能更高效利用服务器资源
- 高可靠性：在高负载下保持稳定性能，支持热部署
- 可扩展性：丰富的模块支持，可通过第三方模块扩展功能
- 简单灵活的配置：配置文件简洁易读，支持正则表达式配置
Nginx通过这种精巧的架构设计，实现了高性能、高并发、低资源占用的特性，使其成为现代Web服务器架构中的重要组件，广泛应用于反向代理、负载均衡、静态文件服务等场景。
