STM32-内部flash中写入版本号

常用于：固件升级、版本验证等场景中

一、工具实现

STM32CubeIDE：编写程序写入对应版本号

STM32CubeProgrammer：内部flash显示与重载

二、写入flash方法

先使用STM32CubeProgrammer烧录到单片机后，看相关的flash存储情况，用于后面选择空闲地址写入

1、定义版本号格式

程序任意位置：写入显示版本号

（例如，我是在main.c开头进行编写，只是为了测试功能是否实现）

表示方法：

        （1）const char Software_Ver[] __attribute__((section(".ver_info"))) = "01000000";

        定义一个常量字符数组，用于存储我的版本号“字符串”；

        __attribute__((section(".ver_info")))是利用GCC的编译器的特性，将该变量强制放在名为.ver_info的特定内存段中
tip：特定内存段后续进行指定；

      （2）__attribute__((section(".vers_info"))) const uint32_t Boot_Version = 0x010000000;
跟（1）类似，两种顺序都可以，其中const uint32_t、0x010000000是为了在后续特定内存扇区中

能显示表现，而不是在ASCII显示区中能看到相关固件版本号；

2、指定写入的存储地址

找到每个工程project中会包含的链接脚本.ld文件，这里面定义了相关flash等内存地址以及大小

一般是形如这样：

在flash.ld中找到

/* Memories definition */
MEMORY
{CCMRAM    (xrw)    : ORIGIN = 0x10000000,   LENGTH = 64KRAM    (xrw)    : ORIGIN = 0x20000000,   LENGTH = 128KFLASH    (rx)    : ORIGIN = 0x8000000,   LENGTH = 1024K
}/* Sections */
SECTIONS
{.......
}

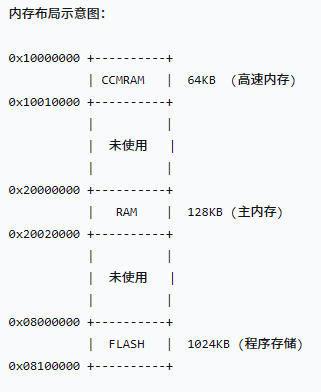

内存映射关系：

这段就是对flash、ram等定义的起始位置、长度等，从这段开始我们就知道flash的起始位置从0x8000000开始，在后续我们选定的固定地址就要选择0x8000000之后；

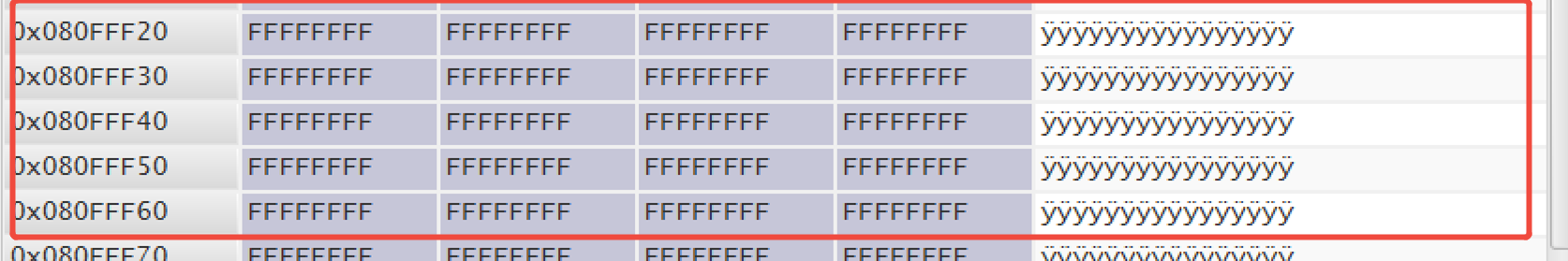

接着就是确认内部flash要写入部分空白部分（全是0xFF），是防止覆盖程序代码

像这里就可以选择左边任意地址，作为固件版本的地址

确定固件版本地址后：

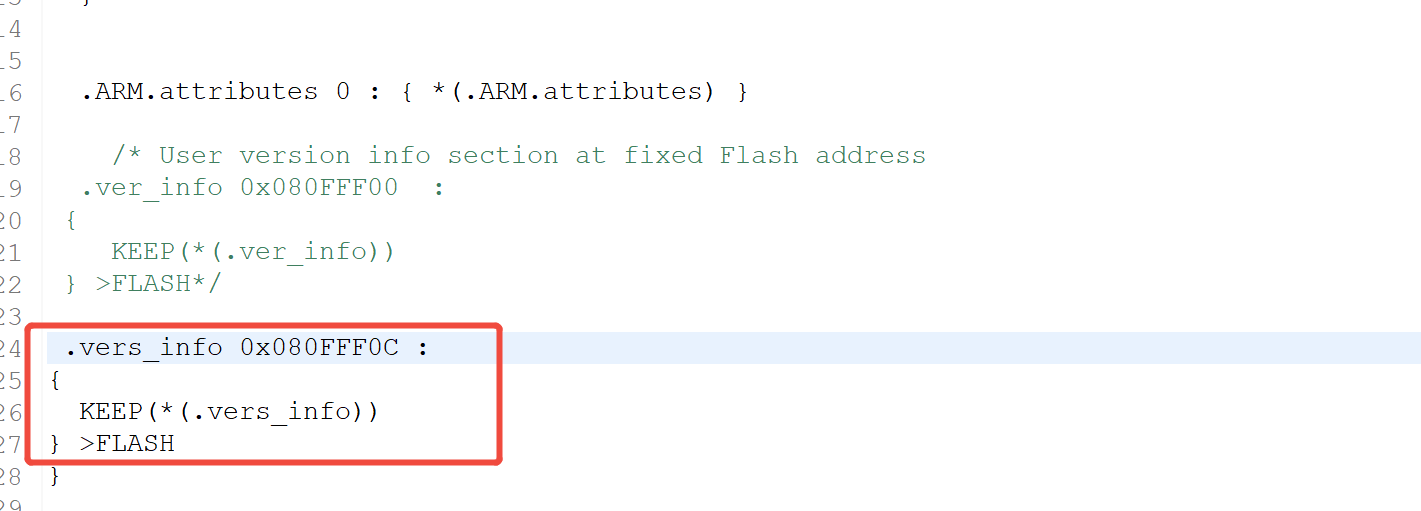

section中的.ARM.attributes 0 : { *(.ARM.attributes) }后，写入相应的地址：格式如上

        其中0x080FFF00、0x080FFF0C是这次要写入的地址；

        0x080FFF00、0x080FFF0C的区别就是，0x080FFF00的C扇区指定从这开始写入，这里是用十六进制表示

__attribute__((section(".vers_info"))) const uint32_t Boot_Version = 0x01000000;

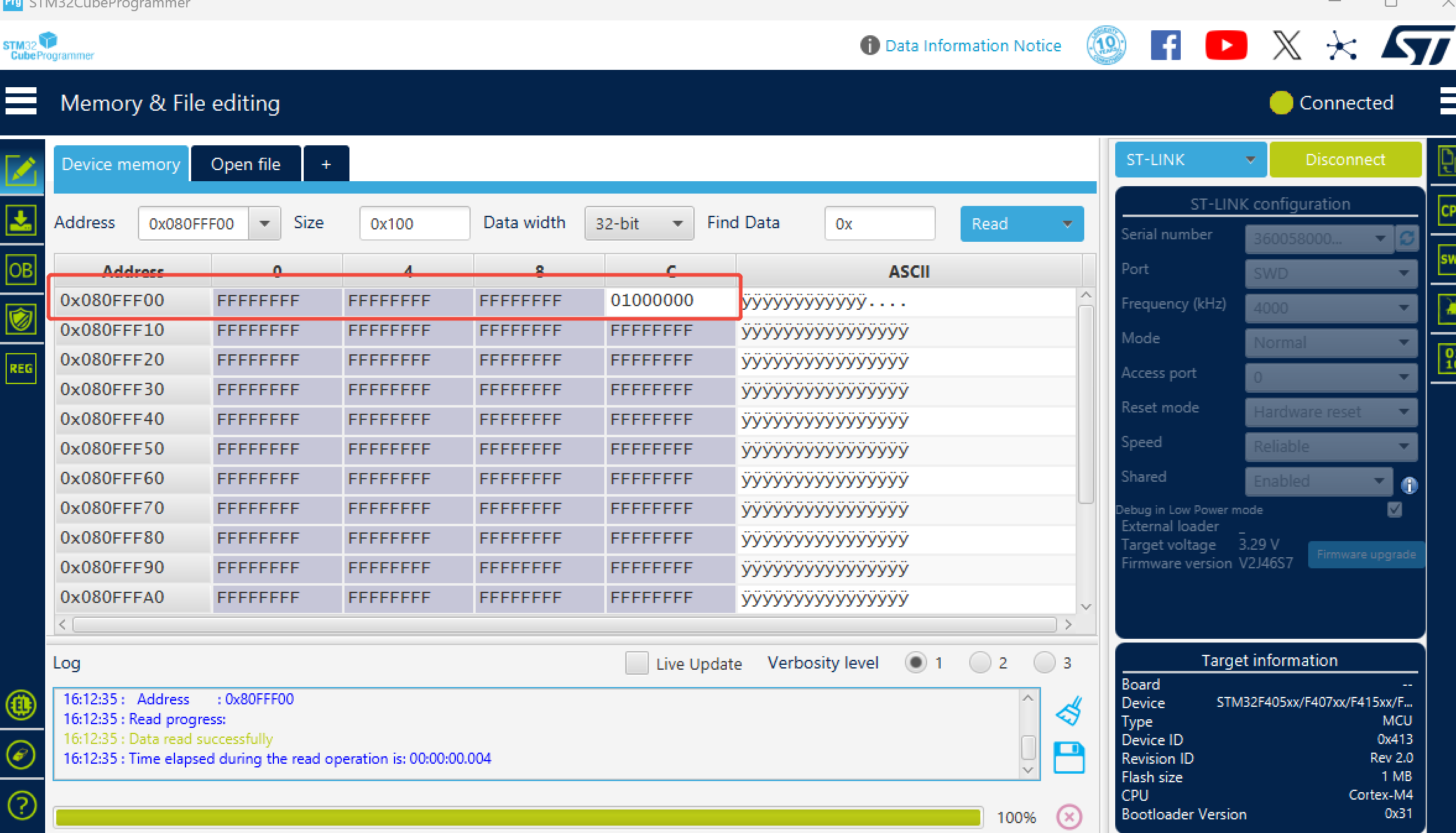

烧写后如下：

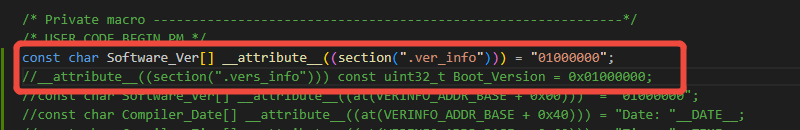

如果是字符串：

        const char Software_Ver[] __attribute__((section(".ver_info"))) = "01000000";

烧写方法看：STM常见烧录方法

三、含有固件版本信息.bin文件烧录到单片机中

1、导出含有固件版本信息.bin文件

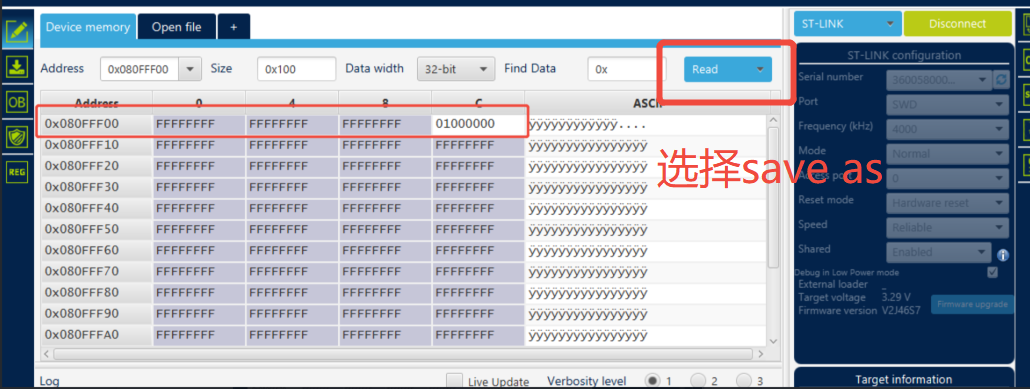

首先将修改好内部flash显示版本号的文件通过STM32CubeProgrammer保存成bin文件

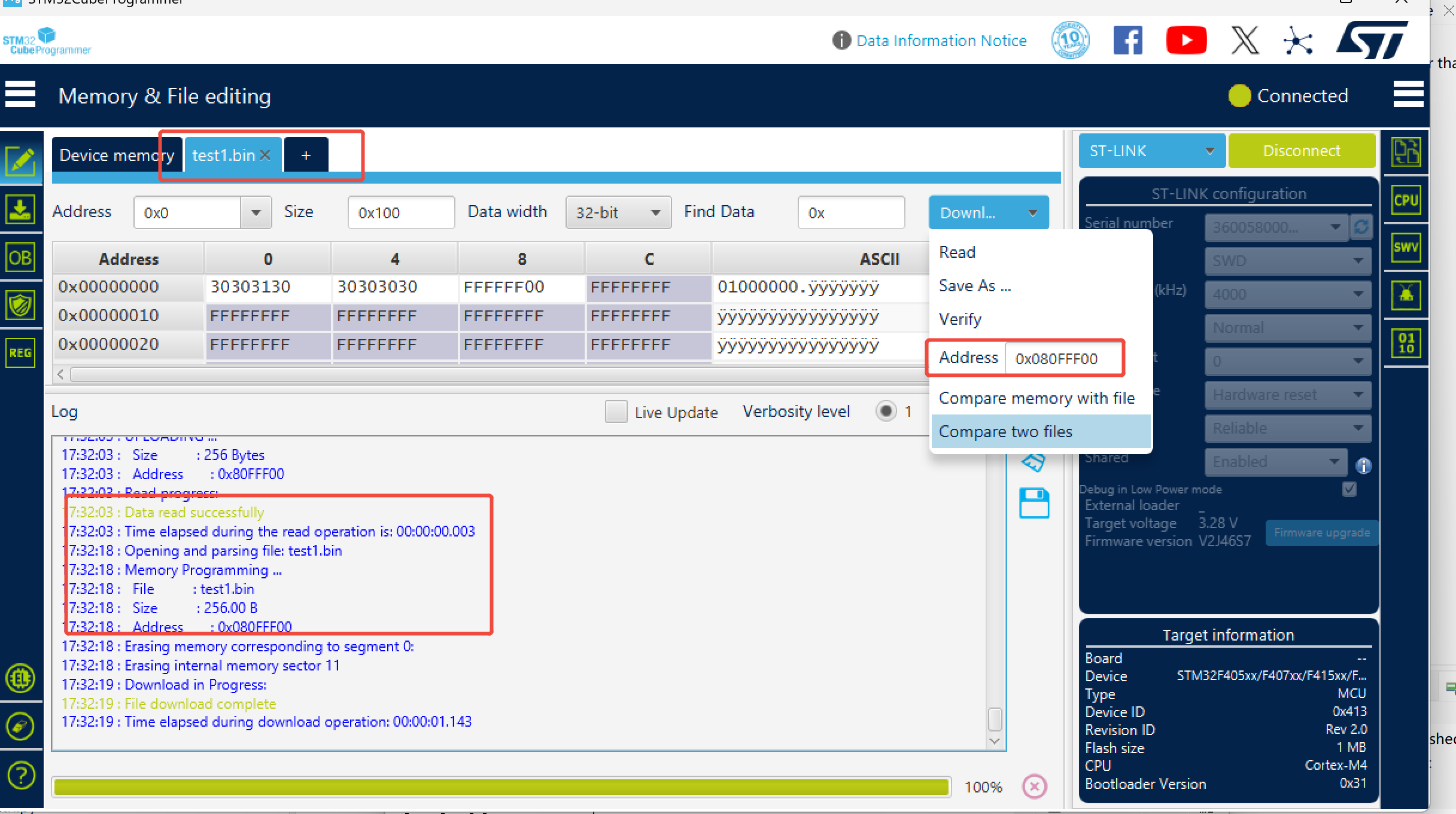

2、将固件信息烧录到MCU中

        连接想要修改的单片机，选择DOENLOAD，选择相应烧录的地址，就可以下载成功

tips：这里的地址要和你导出成.bin左上角的地址需要一样，因为bin文件打开后会默认从0x0000000地址显示，否则会出现烧录后，程序无法使用的情况
