【物联网控制体系项目实战】—— 整体架构流程与 WS 实现

---

前言

这是一份面向“产品、研发、测试、运维”的通用 IoT 控制架构说明，旨在帮助非实时音视频/物联网背景的同学也能快速理解“扫码绑定 → 任务控制 → 实时数据展示”的端到端路径。文中所有域名、路径、字段均为通用化示例，落地请以实际环境为准。

背景

• 用户使用手机扫码进入“控制器”页面，服务端将“手机会话与设备会话”绑定到同一房间/通道。

• 前端通过 WebSocket 接收设备侧变更通知，通过 HTTP 发起任务指令（如开启采集/录制/转写）。

• 终端设备连接流媒体/能力服务执行任务，成功后通知服务端。

• 前端刷新任务信息可选择进入会中控制与展示（实时发言人语音转文字）。

物联网（IoT）系统本质上是传统前后端通信模式在终端场景的延伸

---

一、读者定位与你能学到什么

• 产品/项目：能快速画出“控制面/数据面”的核心链路，理解关键 ID 的作用与安全边界。
• 前端：能复用 WS 设计与时间同步策略，掌握实时转写 UI 的正确数据模型。
• 后端：能清楚网关/任务路由/票据发放在整体中的位置与幂等设计。
• 运维/测试：能据此制定健康检查、重连策略、告警与压测模型。

二、术语表

术语	含义
token	扫码后颁发的短期令牌，鉴权前端与 WS。
spaceId	房间/通道标识，将“手机与设备”聚合在同一广播域。
mac	设备唯一标识，用于单点指令路由与事件过滤。
clientID	前端实例标识（每标签页/实例唯一），便于并发会话定位。
taskId	一次任务（如一次会议、一次转写任务）的唯一标识。
流服务（Stream Service）	提供“实时音频→文本”的处理与订阅能力。
通知网关（Notify/WS）	面向前端的统一消息路由/广播能力。

三、核心角色与标识

角色与标识	含义
前端（手机 Web）	扫码进入控制器页，承载控制、展示、长连接。
设备（终端）	执行能力（采集、录制、转写、推/订阅流等）。
服务端	会话绑定、任务路由（业务服务器将前端发起的任务请求准确转发到目标终端设备）、WS 广播、token票据发放。
spaceId（房间）	用于 WS 频道广播，将“手机与终端设备”绑定到同一房间。
mac（设备唯一标识）	用于单点通知/精确路由到设备（在同一 spaceId 房间内可能有多台设备，mac 用于“单点路由与过滤”）。
taskId（任务Id）	一次任务的唯一标识。
clientID（每个标签页面生成唯一ID）	用户级会话的精准定位器。

四、架构与时序图（核心要点）

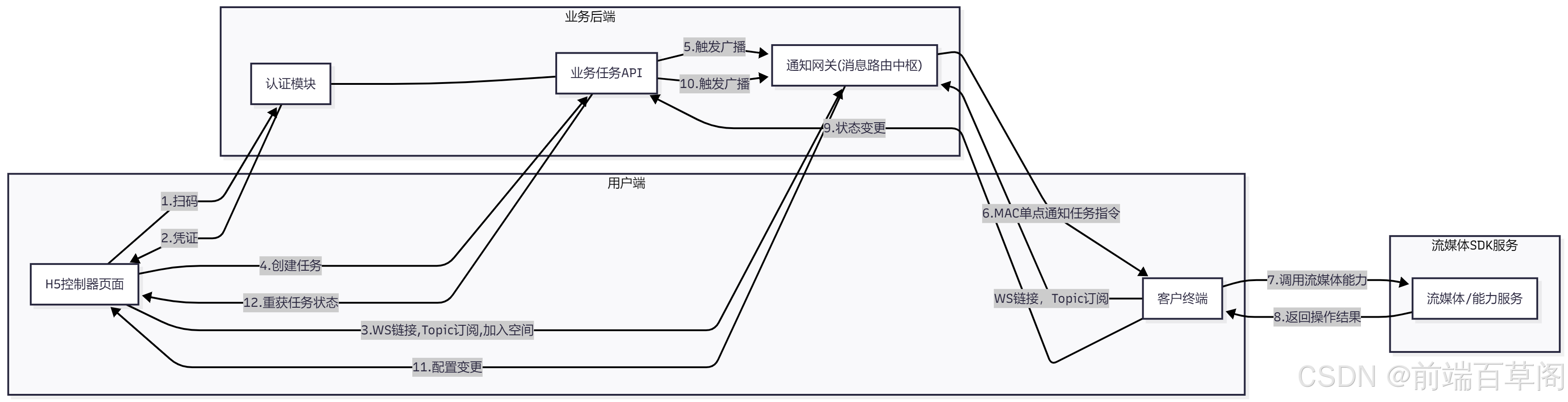

4.1 架构图（1/2）：控制面（扫码 → 设备连流）

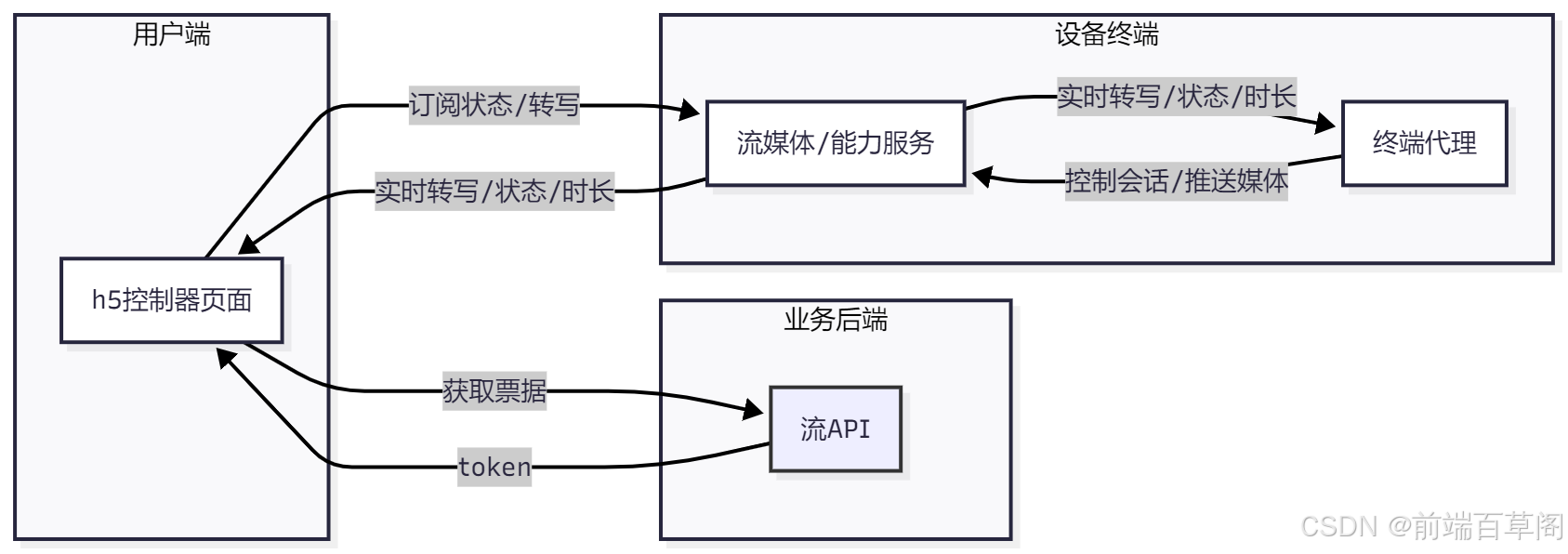

4.2 架构图（2/2）：数据面（前端直连流服务SDK订阅）

4.3 端到端时序

五、WebSocket 设计

• 连接：wss://<host>/ws/notify?bizType=iot&platform=web&token=<token>&clientID=<uuid>
• 建链后订阅：{ topic: 'room', tags: ['spaceId:<spaceId>'] }
• 心跳：每 ~120-150s 发送 /heartbeat
• 重连：最多 N 次退避重连（固定 3 秒间隔——简单退避）；重连后续订
• 推送约定：
  • /app/setting/change：房间配置/任务变更（客户端应“拉列表”同步）
  • /task/create/fail：创建任务失败

发送封装（示例）：

class WSClient {constructor(url: string) { /* ... */ }sendRequest(url: string, body?: any) {this.socket.send(JSON.stringify({ id: uuid(), url, body: body || {} }));}
}

5.1 关键代码示例与参数说明（通用化示例）

import { v4 as uuid } from 'uuid';type MessageHandler = (msg: any, raw: MessageEvent) => void;export class NotifyWS {private socket!: WebSocket;private url: string;public onmessage?: MessageHandler;public onopen?: () => void;// 心跳与重连private heartbeatTimer: any = null;private reconnectAttempts = 0;private reconnectLock = false;constructor(params: {host: string;token: string;           // 服务端下发的短期票据bizType?: string;        // 业务类型（例：iot）platform?: string;       // 客户端平台（例：web）clientID?: string;       // 客户端唯一标识}) {const { host, token, bizType = 'iot', platform = 'web', clientID = uuid().replace(/-/g, '') } = params;const query = new URLSearchParams({ bizType, platform, token, clientID });this.url = `wss://${host}/ws/notify?${query.toString()}`;this.init();}private init() {this.socket = new WebSocket(this.url);this.socket.onopen = () => {this.onopen?.();this.startHeartbeat();};this.socket.onmessage = (evt: MessageEvent) => {const data = typeof evt.data === 'string' ? JSON.parse(evt.data) : evt.data;this.onmessage?.(data, evt);};this.socket.onerror = () => {this.tryReconnect();};this.socket.onclose = () => {this.stopHeartbeat();};}// 订阅频道（示例：房间广播）subscribeBySpace(spaceId: string) {this.send('/notify/api/v1/subscribe', {channels: [{ topic: 'room', tags: [`spaceId:${spaceId}`] }],});}// 心跳保活（120~150s 之间皆可）private startHeartbeat() {this.heartbeatTimer && clearInterval(this.heartbeatTimer);this.heartbeatTimer = setInterval(() => {if (this.socket?.readyState === WebSocket.OPEN) {this.send('/notify/api/v1/heartbeat');}}, 135 * 1000);}private stopHeartbeat() {if (this.heartbeatTimer) {clearInterval(this.heartbeatTimer);this.heartbeatTimer = null;}}// 退避重连（简单示例）private tryReconnect() {if (this.reconnectLock) return;this.reconnectAttempts += 1;if (this.reconnectAttempts > 3) {// 放弃重连，交由外层兜底return;}this.reconnectLock = true;setTimeout(() => {this.init();this.reconnectLock = false;}, 3000);}// 发送统一封装send(url: string, body?: any) {const msg = { id: uuid(), url, body: body || {} };this.socket?.send(JSON.stringify(msg));}// 主动断开close() {this.send('/notify/api/v1/disconnect');this.stopHeartbeat();this.socket?.close();}
}

5.2 参数解释：

• bizType：业务线标识，网关可按此做路由/隔离。
• platform：客户端平台标识，便于统计与策略（如心跳频率）。
• token：服务端下发的短期令牌，用于 WS 鉴权。
• clientID：客户端唯一标识，用于定位端与并发会话控制。
• topic：订阅主题（如 room 表示房间维度消息）。
• tags：订阅标签（如 spaceId:<id> 将手机与设备拉入同一房间）。

5.3 常见事件与处理：

• /app/setting/change：收到后调用 GET /controller/task/list?mac=... 拉取权威任务态；
• /task/create/fail：展示错误并重置 UI；
• 其他业务事件可扩展：如配置推送、设备在线状态、能力告警等。

5.4 为什么是“WS + HTTP”的双通道

• WS：用于“事件驱动”，例如任务状态更新、配置变更、失败通知；延迟低、无需轮询。
• HTTP：用于“权威读取/指令下发”，例如任务创建/结束、刷新任务列表；具备幂等、鉴权、审计优势。
• 组合优势：WS 触发 + HTTP 拉取权威数据，既实时又可控，便于审计与回放。

HTTP API（通用契约草案）

• h5扫码授权与会话绑定

  • GET /controller/space/auth?projectionCode=...
  • Resp: { token: string, spaceId: string, mac: string }

• 任务控制

  • POST /controller/task/create → Body: { taskType, config, organizerId, mac }
  • POST /controller/task/end → Body: { taskId, mac }
  • GET /controller/task/list?mac=...

• 流媒体/能力接入

  • GET /stream/address → { address, forwardAddress }
  • GET /stream/token?taskId=... → { token, streamInfo, isOrganizer, isLogin }

说明：实际路径与字段以后端为准；建议所有接口支持 Header token （token 来源二维码扫码获取）认证。

5.5 WS实际场景案例：

5.5.1 实时语言转文字

1. 接收信息：系统持续接收ASR数据流

2. 判断句子状态：每条数据包含 sentenceEnd 和 finalResult 字段

3. 两种处理模式：

• 句子未结束：按 sid 重复替换更新（同一行实时更新）
• 句子已结束：锁定显示，开始新的一行

关键技术点：

• sid作为唯一标识：相同sid = 同一句话的不同版本

• 去重替换机制：_asrDataMap[_asr.sid] = _asr 实现覆盖

• 状态区分：finalResult 控制UI样式（实时vs最终）

• 句子边界：sentenceEnd 决定是否开始新行

5.5.2 实时任务执行时间计算（准确 + 流畅）

混合算法：

// 服务端周期性推送服务端的权威累计时长 time(ms)
statusTime = timeFromServer;
lastSyncTs = Date.now(); // 本地每秒显示：
liveTime = statusTime + (Date.now() - lastSyncTs); // 服务端推送时长 + 流逝时间(当前时间点 - 推送时长的时间点)

策略：

• running：启 1s 定时器刷新；
• paused：停止定时器、保持静态；
• 收到新状态时重置 statusTime/lastSyncTs，自动校准误差。

优势：以服务器为准保证准确性；本地叠加保证显示流畅；断线后收到新状态即可校准。

5.6 断网情况分析

特征	服务端主动断开	网络彻底断开
触发速度	即时（毫秒级）	延迟（依赖心跳超时）
错误信息	含关闭码（如1000,1006）	无任何错误回调
重连策略	立即重连	指数退避（2s,4s,8s…）
UI提示	“服务端升级中，请稍候”	“网络不稳定，正在尝试重连…”
检测方式	onclose事件	心跳超时

六、错误处理与容灾

• WS：断线自动重连 + 续订；心跳保活。
• 创建失败：收到 /task/create/fail 时，提示并重置 UI。
• 录制/能力异常：状态进入 reiniting 时提示重连，禁用操作按钮，恢复后解禁。
• Token 失效：本地 checkToken() 拦截，展示错误页，停止后续动作。

---

七、安全与鉴权

• 扫码后的 token 作为短期票据，仅用在控制器/WS/任务接口。
• node 层可提供“白名单接口跳过 Cookie→Token”的能力（如 resistTokenApi），若请求头带 token 则直通；若无则尝试由 Cookie 衍生，兼容 Web/第三方系统。
• 任务控制（暂停/恢复/结束）应在服务端校验角色与权限。

---

八、工程化与最佳实践

• WS 只做“事件触发”，权威数据统一通过 HTTP 拉取（读写分离、幂等）。
• 子组件对外只暴露必要事件（如 timeUpdate、handleAction），避免父层耦合流媒体能力细节。
• 所有单点消息需配合 clientID 校验，避免串扰。
• 严格管理定时器与 WS 生命周期（mount/unmount 清理）。

---

九、非技术叙事：用户视角

• 打开控制器，扫码绑定当前会议室设备（这是“把手机与设备放进同一房间(spaceId)”）。
• 点击“开启任务”，后台把你的请求准确转发到当前设备（靠设备 mac 找到它）。
• 设备开始工作，后端通过“通知网关”告诉你：成功了，来看看任务信息吧。
• 页面刷新任务详情，拿到 taskId，进入会中页；此时你能看到“谁在说话、说了什么、说了多久”。
• 期间若网络抖动，系统会自动重连，恢复后继续同步。
• 会议结束时，你点击停止，后台通知设备收尾，随后你能查看回放。

---

总结

• 总体流程

• 扫码后：GET /controller/space/auth → { token, spaceId, mac }

• WS：连接后订阅 topic=room, tags=[spaceId:...]

• 开启任务：POST /controller/task/create { mac, config, organizerId }

• 接受任务推送：/app/setting/change → 前端 GET /controller/task/list

• 会中：获取流票据与地址 → 订阅实时转写与状态 ，混合算法显示时长

• 结束任务：POST /controller/task/end { taskId, mac }
