照明回路配线工程量计算，根据清单计算规则，结合CAD快速看图的【比例】、【批量测量】、【屏幕旋转】等功能能够辅助我们快速识图，快速计算配线的工程量！

一、基础知识

常用电光源及特性

凡可以将其他形式的能量转换成光能,从而提供光通量的设备、器具统称为光源。而其中可以将电能转换为光能,从而提供光通量的设备、器具则称为电光源。常用的电光源有热致发光电光源(如白炽灯、卤钨灯等);气体放电发光电光源(如荧光灯、汞灯、钠灯、金属卤化物灯、氙灯等);固体发光电光源(如LED和场致发光器件等)。

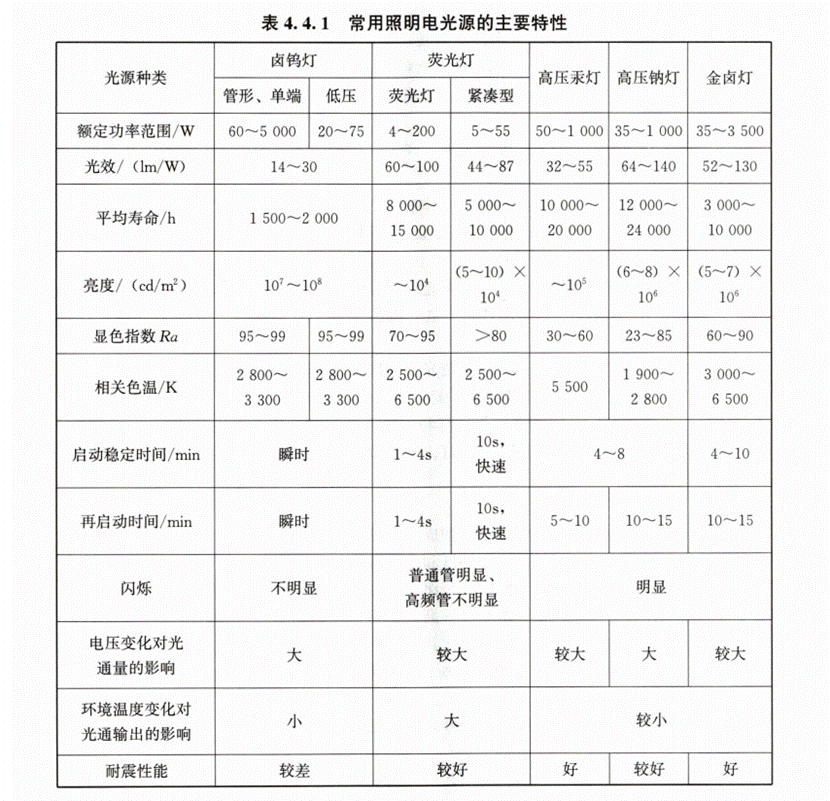

气体放电光源一般比热辐射光源光效高、寿命长,能制成各种不同光色,在电气照明中应用日益广泛。热辐射光源结构简单,使用方便,显色性好,故在一般场所仍被普遍采用。常用照明电光源的主要特性比较如表4.4.1所示。

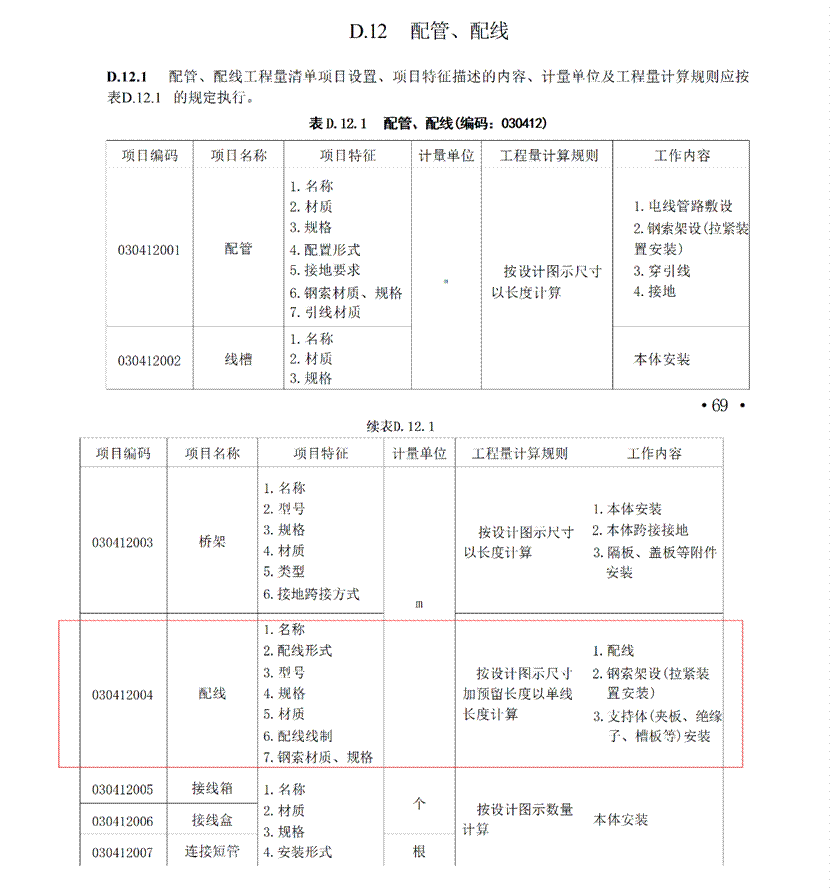

二、清单计量规则

三、案例分析

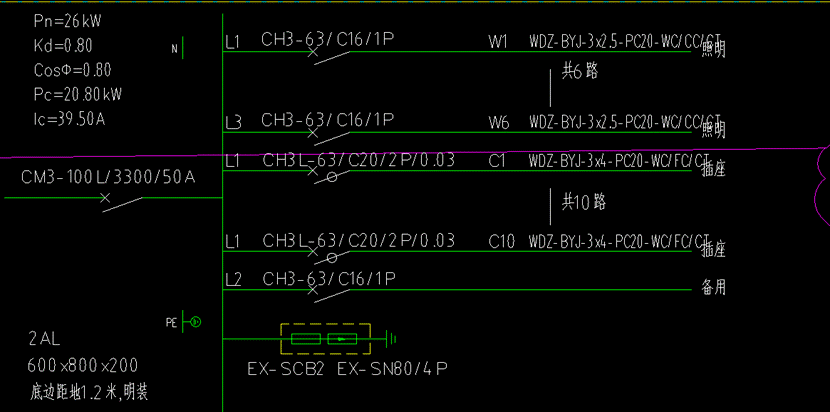

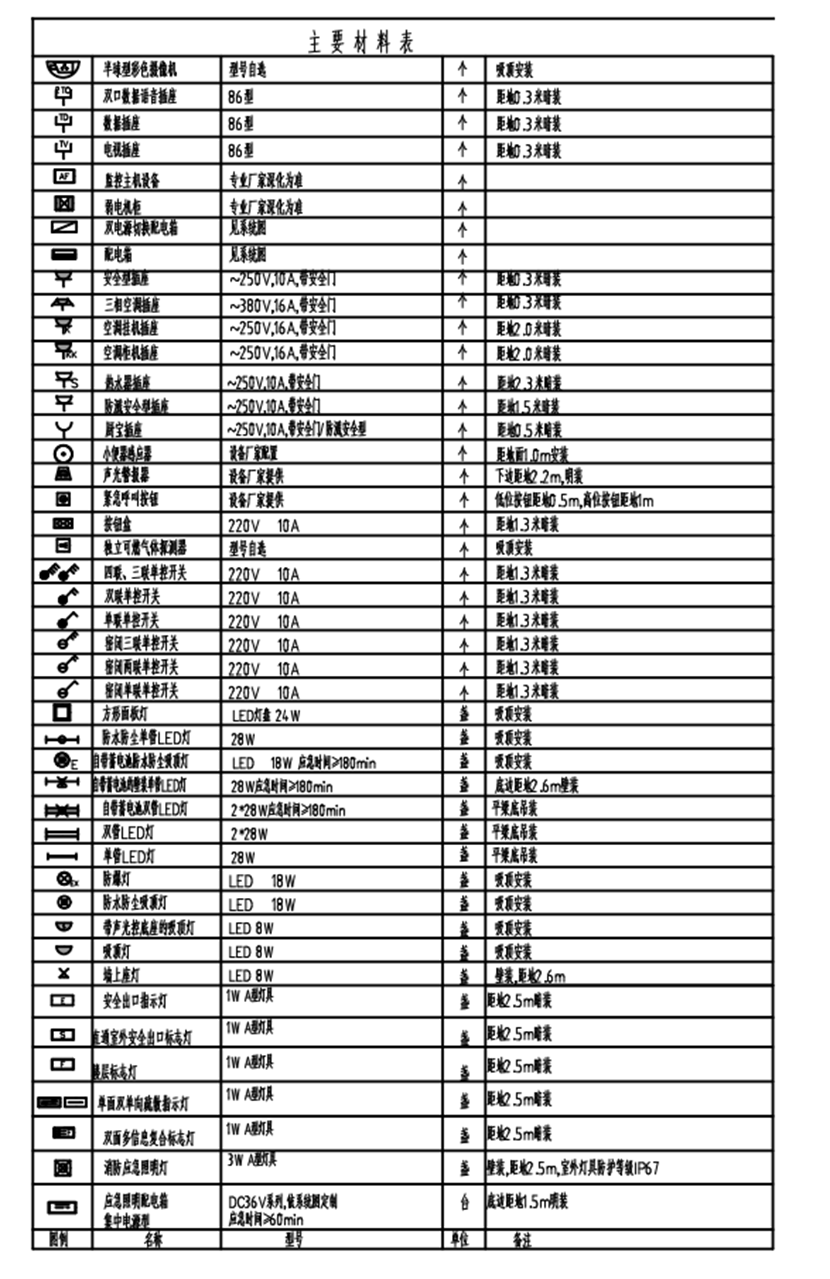

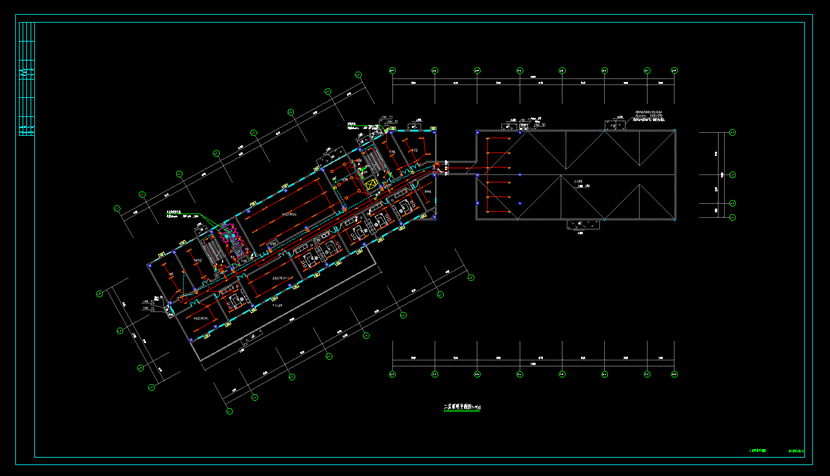

1.观察二层照明平面图、2AL配电箱详图和主要材料表，L1配线为WDZ-BYJ-3x2.5，L3配线为WDZ-BYJ-3x2.5，铺设方法为WC/CC/CT。

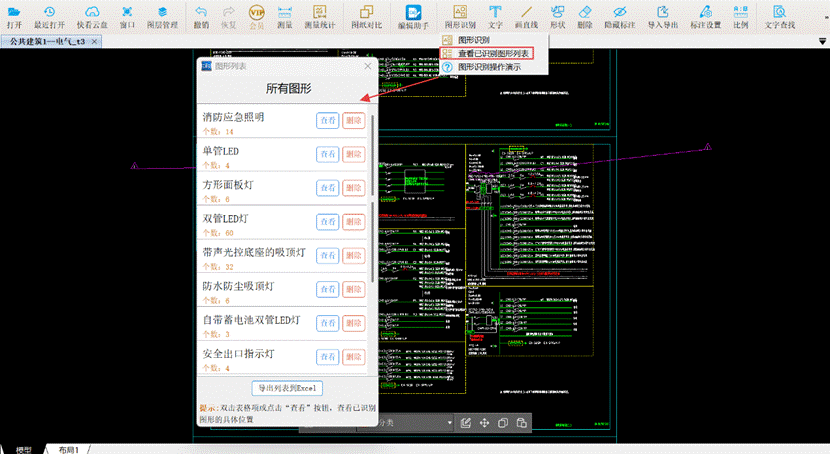

2. 在上一期“照明器具”工程量计算方法中，我们介绍了如何运用CAD快速看图软件快速计算照明灯具的工程量。通过【屏幕旋转】功能可将图纸旋转校正，再借助【图形识别】功能精准提取二层照明平面图中的照明器具与开关工程量，具体工程量如下图所示：

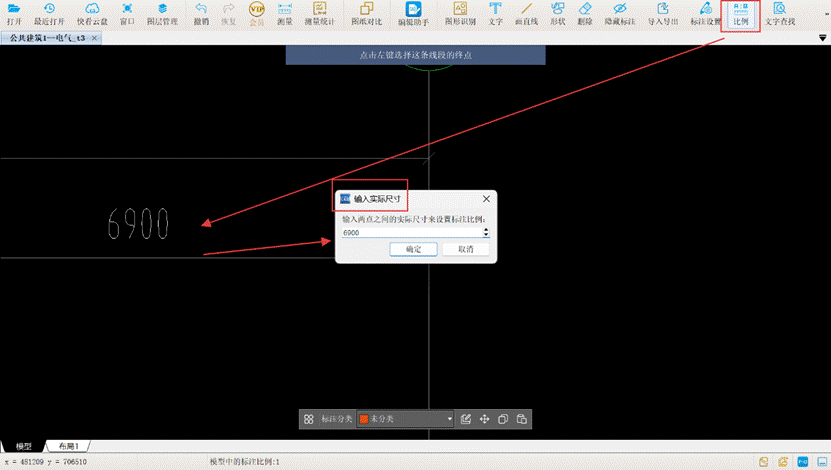

3. 鉴于该平面图采用1:150比例，需使用CAD快速看图中【比例】功能进行校准。任意量取图中线段并输入实际尺寸，方便后续量取配线工程量。

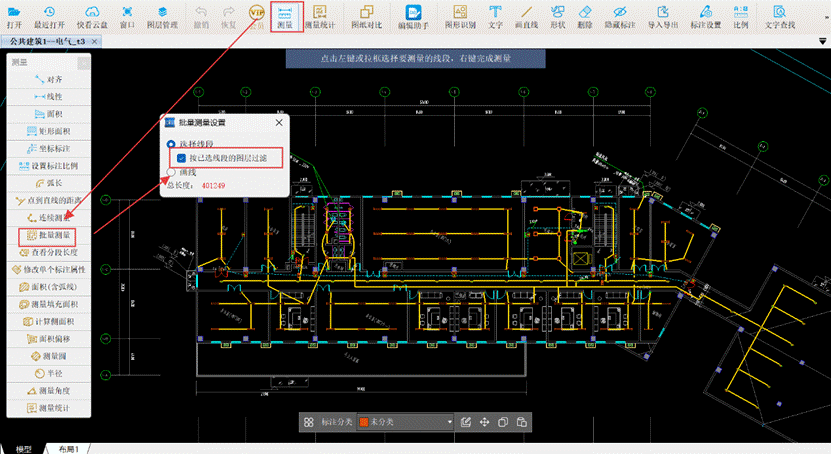

随后依次启用【测量】与【批量测量】功能，勾选【按已选线段的图层过滤】选项后框选二层照明平面图。如图所示，二层照明平面图中照明回路水平配线为401.249×3=1203.747米。

3. 照明回路竖向配线计算：

{ [4（层高）-1.2（2AL箱安装高度）-0.6（2AL箱体高度）+(0.6+0.8)（开关箱/柜体预留长度）]×2（L1、L3俩个回路） + [4（层高）-1.3（开关安装高度）]×16（16处开关） }×3（3条线路） = 151.2米

照明回路配线总长度 = 竖向配线 + 水平配线 = 151.2 + 1203.747 = 1354.947米

结合CAD快速看图【比例】、【批量测量】及【屏幕旋转】可显著提升图纸解读效率。高效的【批量测量】可以一键完成多段距离的测算，省时省力；【屏幕旋转】则使用户能够以最舒适的角度查看图纸，尤其利于复杂的异形轴网。这些协同作用，使得配线工程量计算更加快速、准确。
