安科瑞能源物联网云平台光伏防逆流解决方案

一、方案背景

在当今大力发展清洁能源的时代背景下，光伏发电作为一种可持续的能源解决方案，正得到越来越广泛的应用。光伏发电过程中出现的逆流问题，给电网的安全稳定运行带来了诸多挑战。若不能有效解决，不仅可能影响电网的电能质量，还可能对电网设备造成损害。在此背景下，物联网防逆流方案，精准解决光伏系统余电反送电网的难题，规避罚款风险并提升能源收益。

二、应用场景

适用在工商业光伏、户用光储中余电不上网的场景，解决防逆流的问题。

三、解决方案

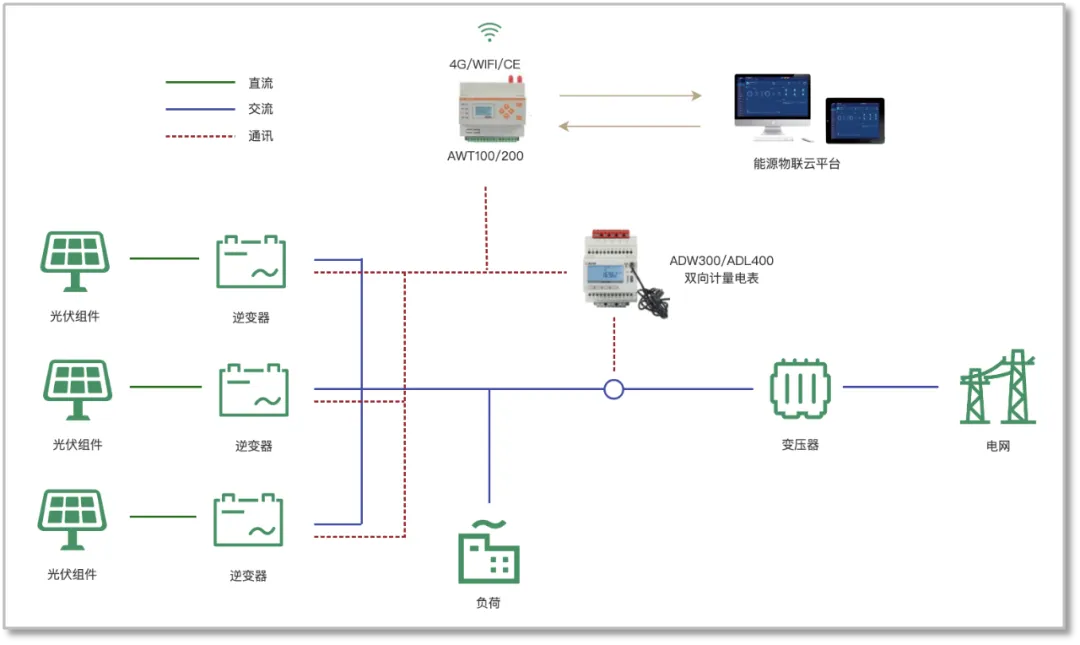

防逆流柔性调节通过加装物联网网关与双向计量电表，监测市电总进线处的功率和逆变器实时的发电功率，通过网关内置的智能算法，以最快10秒为一个检测周期，持续跟踪负荷变化，动态调节逆变器的有功功率输出，既达到防逆流的目的，又兼顾了发电效益，使得光伏在不切断的情况下，应发尽发。

AWT系列物联网网关：内置智能算法可以实时跟踪负荷变化，动态调节逆变器的有功功率；

ADW300/ADL400双向计量电表：监测市电总进线处的功率。

四、平台功能

借助Acrel-EIoT能源物联网云平台，可对光伏系统以及用电负荷展开实时监测。结合先进的智能算法，不仅可以灵活调节逆变器处理，有效避免逆流现象，还能充分满足能效管理数字化、安全分析智能化等方面的需求。

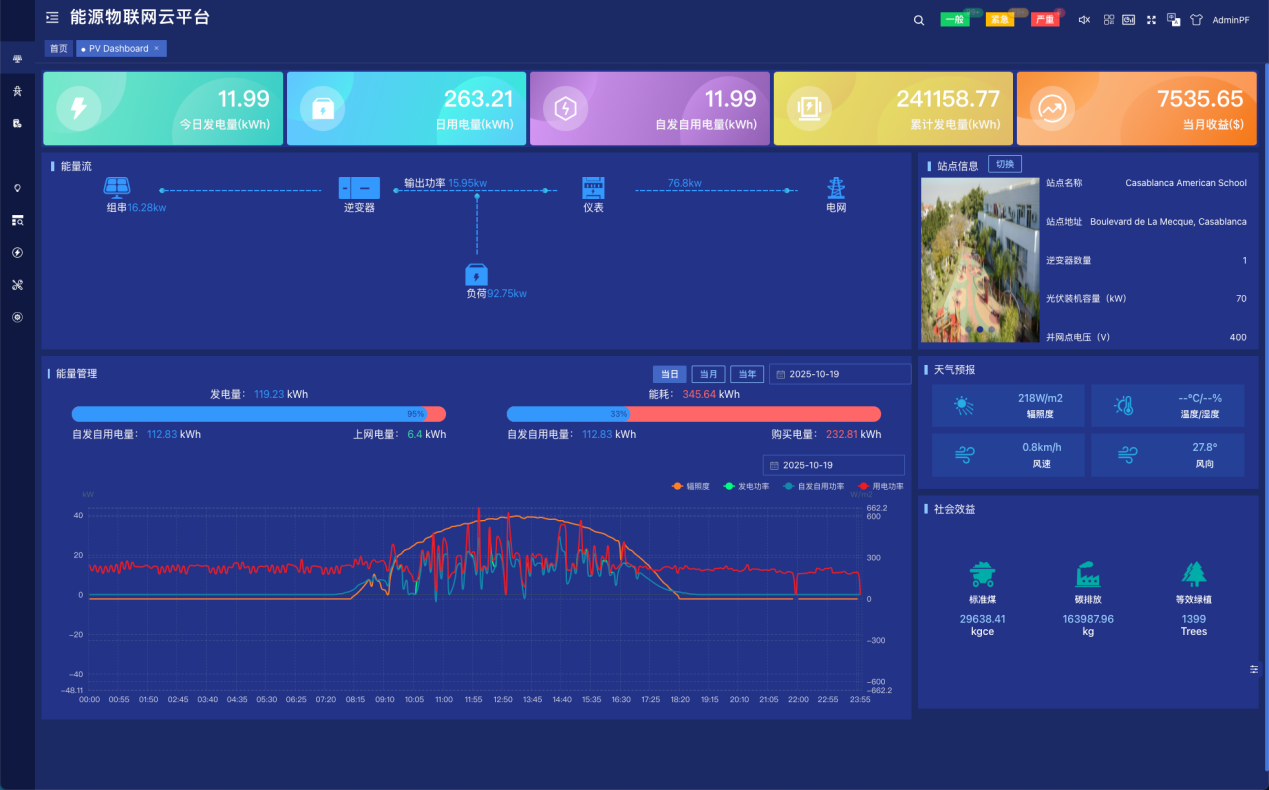

1、光伏综合看板

展示了单个光伏站点的基本信息，天气情况等数据，通过组态图的方式展示单个站点的能量流向图，以及当日、当月、当年的自发自用电量比例，实时辐照度曲线、发电功率曲线、用电功率曲线等数据。

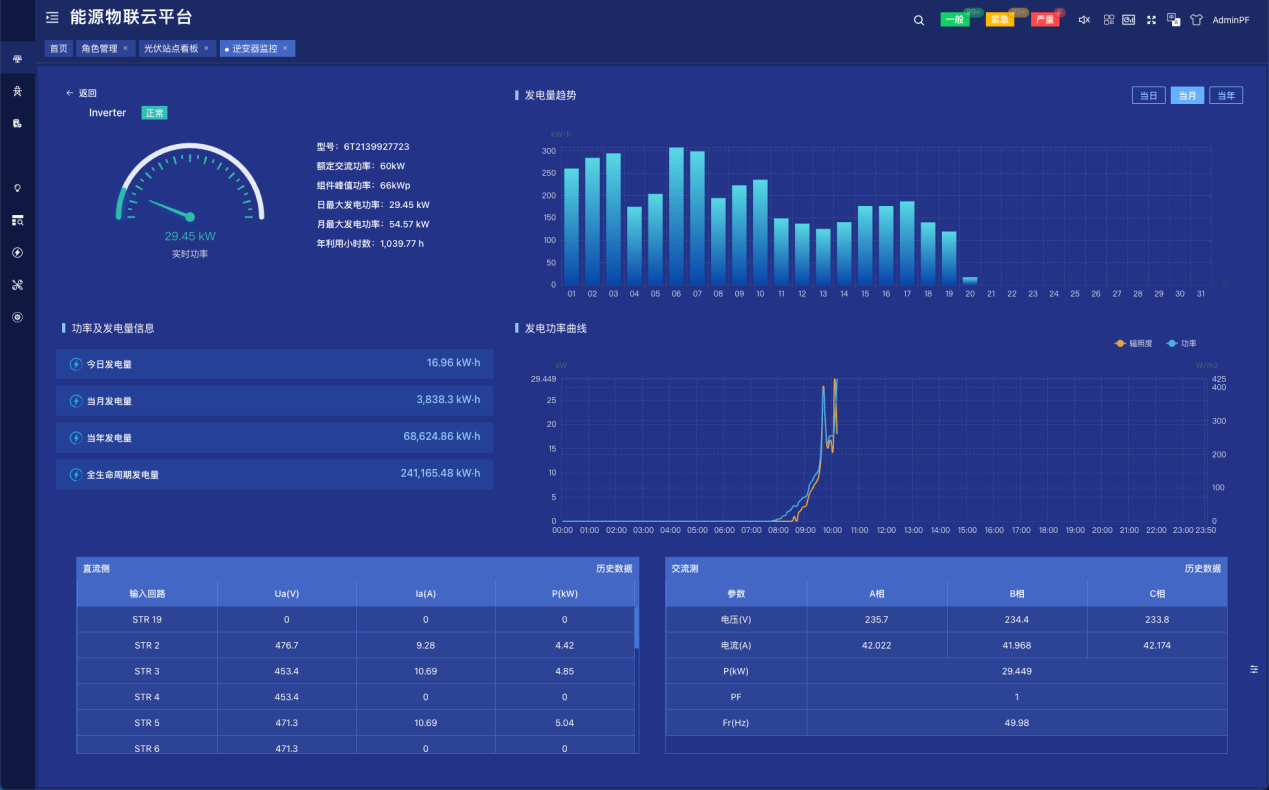

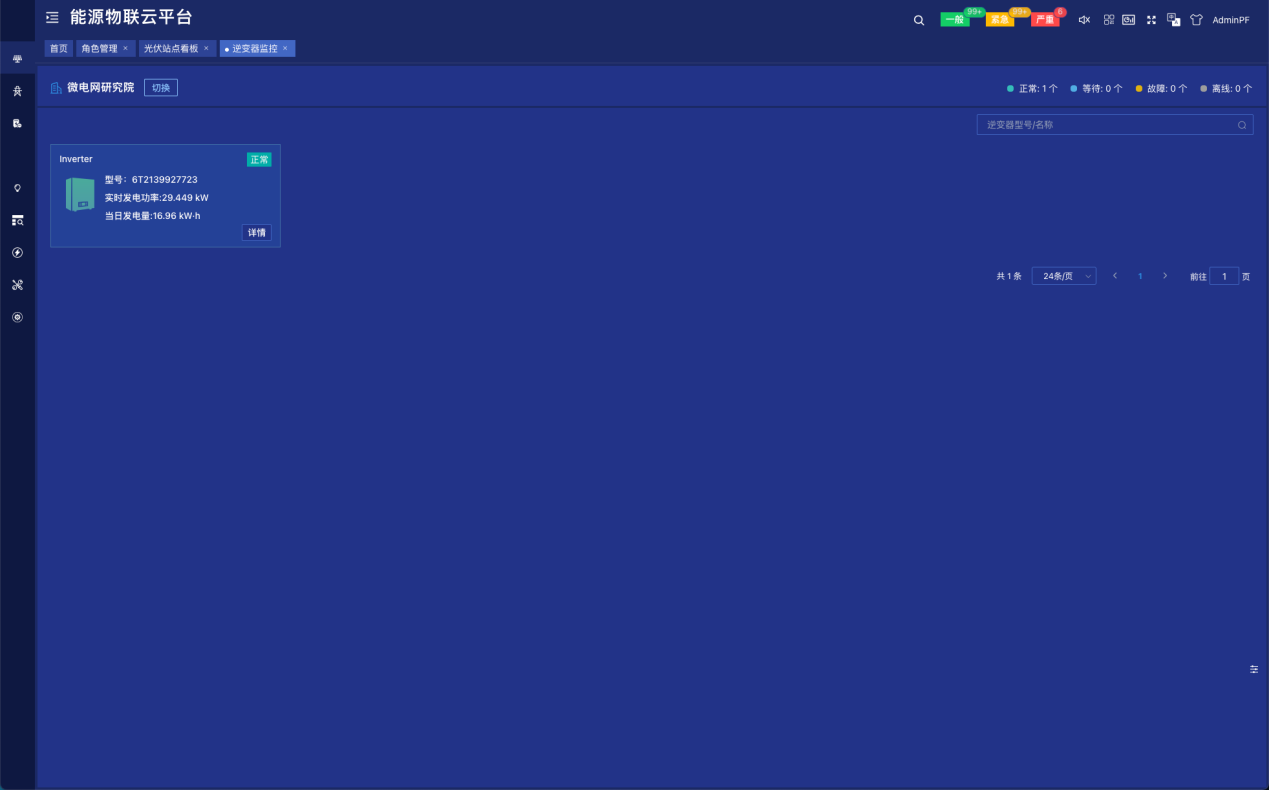

2、逆变器监控

展示了项目下所有逆变器信息，用户在列表页面可直观查看逆变器基本信息及逆变器状态，如需查看逆变器详细信息及发电量统计等数据，点击详情按钮，进入详情页查看。

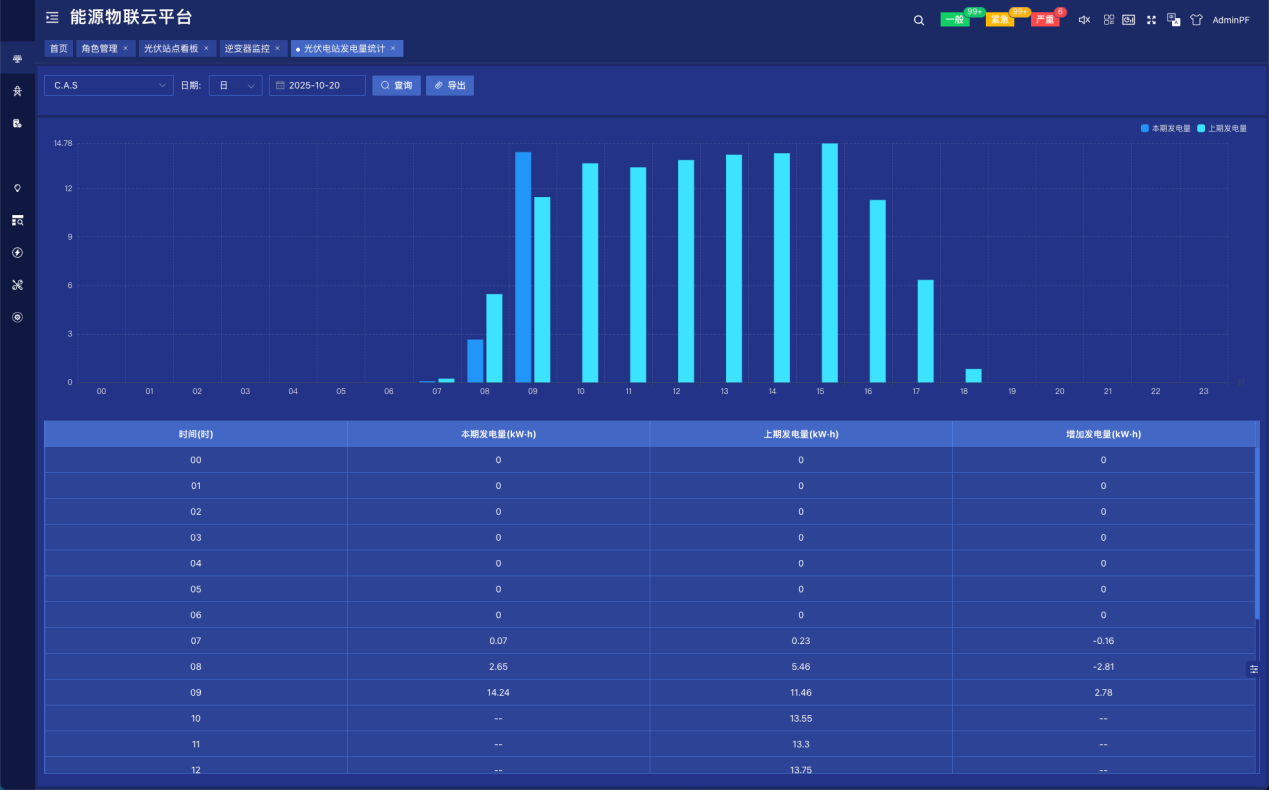

3、光伏电站发电量统计

以柱状图和表格两种形式展示了光伏电站的发电量数据。切换年月日和日期可查看不同时间段的发电量与同时段往期数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

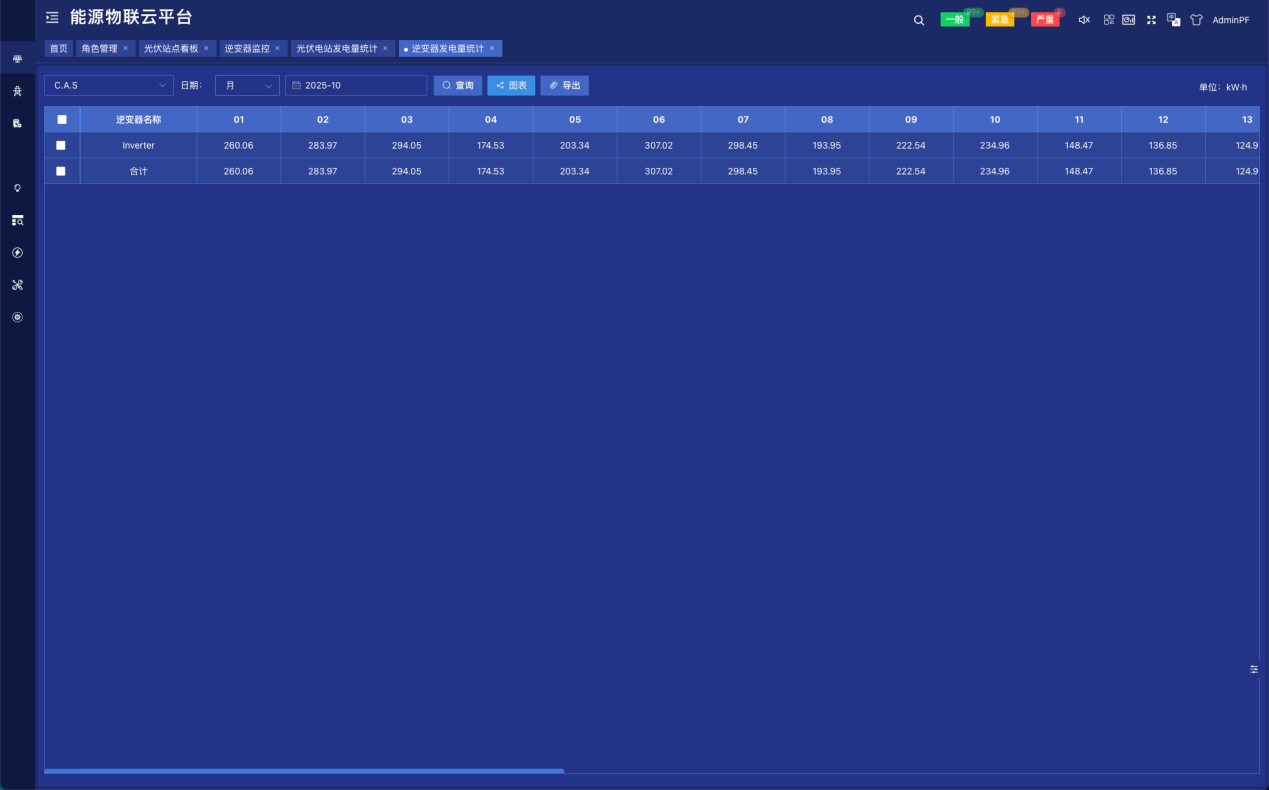

4、逆变器发电量统计

以表格的形式展示了项目下逆变器的发电量数据。切换年月日和日期可查看不同时段的发电量。选择一条或者多条数据可以生成图表进行展示。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

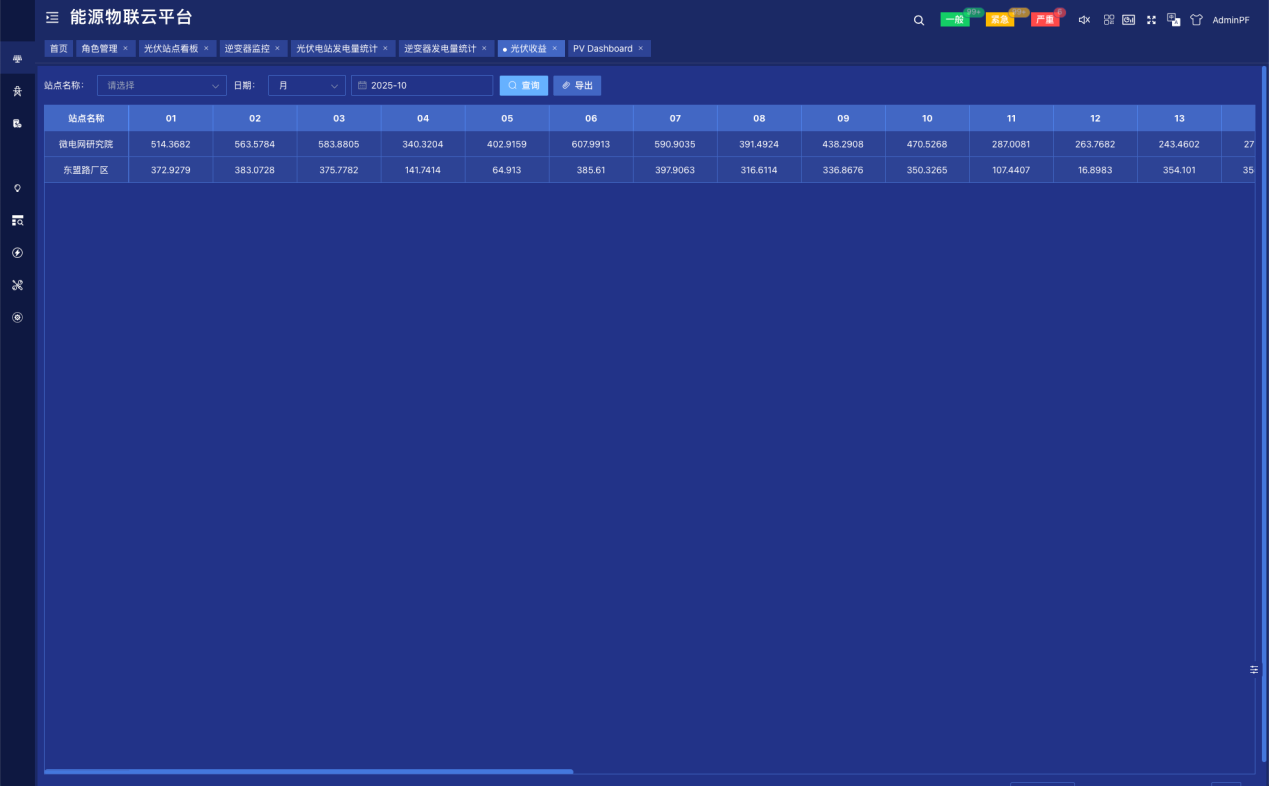

5、光伏收益统计

以表格的形式展示了各站点的发电收益数据。切换年月日和日期可查看不同时段的收益数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

五、高兼容性

本方案具备高度的设备兼容性与平台开放性，已成功实现与华为、阳光电源、锦浪、正泰、固德威、古瑞瓦特等主流逆变器厂商的协议对接，可无缝集成逆变器的数据采集与功率控制功能，实现防逆流的功能。确保了防逆流方案在不同项目中的快速适配与灵活扩展，为用户提供稳定可靠的一站式解决方案。

六、硬件设备

1、AWT200

AWT200 数据通讯网关应用于各种终端设备的数据采集与数据分析。实现设备的监测、控制、计算，为系统与设备之间建立通讯纽带，实现双向的数据通讯。实时监测并及时发现异常数据，同时自身根据用户规则 进行逻辑判断，极大的节省了人力和通讯成本。

2、双向计量电表

ADW300电表

ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。

ADL400电表

ADL400导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。
