CClink转EtherCAT协议转换落地——汇川PLC管控球磨机CClink伺服案例
一、 项目痛点：控制孤岛下的工艺瓶颈

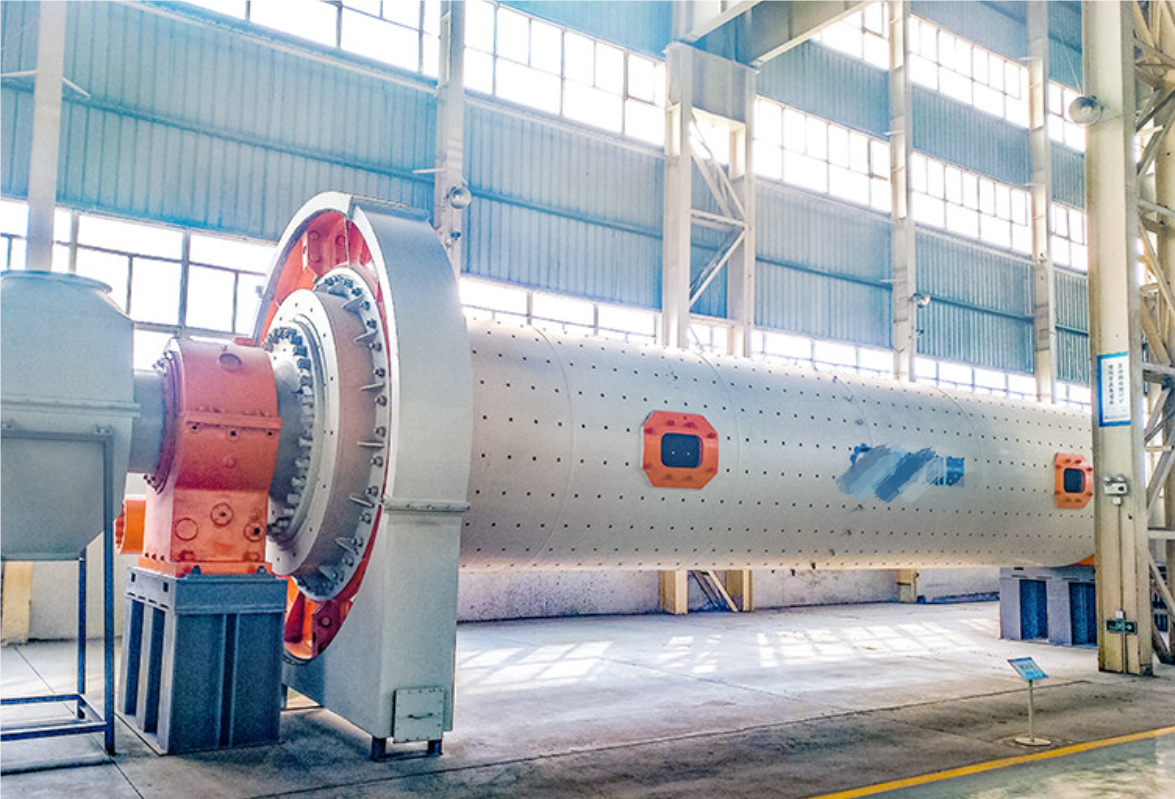

某大型矿业集团的选矿厂，其核心球磨机生产线控制系统进行了升级，主控制器采用了性能优异的国产汇川PLC，其高速总线网络为EtherCAT。然而，球磨机驱动部分及其配套的给矿机、分级机等设备，则采用了成套引进的、基于CC-Link协议的伺服系统与变频器。
项目面临的核心挑战如下：
1. 协议壁垒，协同失灵：汇川PLC的EtherCAT总线与球磨机伺服系统的CC-Link协议无法直接通讯。这导致主控系统无法向伺服驱动器下达精准的转速、转矩指令，也无法实时获取伺服系统的实际扭矩、电流等关键运行参数。
2. 控制粗放，均匀性差：由于无法实现精准联动，球磨机的转速、给矿量、研磨介质配比等参数无法根据矿石硬度、粒度的变化进行动态调整。导致研磨出的矿浆颗粒度分布不均，出现过磨或欠磨现象，不仅影响了精矿品位和回收率，还造成了巨大的能源浪费。
3. 数据缺失，运维被动：伺服系统的实时运行数据（如振动、温度、过载报警）无法上传，设备健康状态无法预测，维护只能依靠定期巡检和经验判断，存在非计划停机的风险。
二、 解决方案：远创智控YC-ECT-CCLK协议转换网关
为解决上述痛点，我们引入了远创智控YC-ECT-CCLK协议转换网关。这款工业网关是一款专为EtherCAT与CC-Link网络互联设计的数据采集器与协议翻译设备。
网关功能简介：
双向协议桥接：作为EtherCAT与CC-Link之间的“工业翻译官”，网关在硬件上提供两种协议的物理接口，在软件上实现协议数据帧的双向、透明、高速转换。

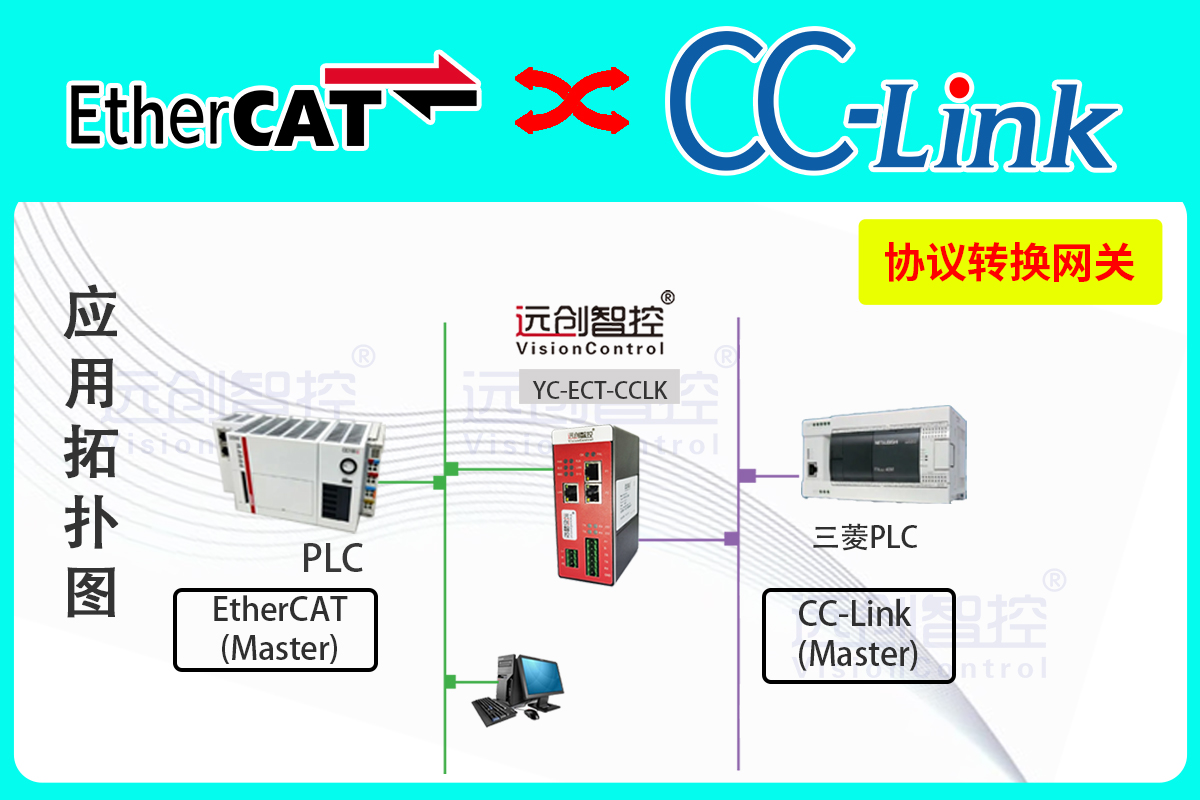

角色无缝切换：在EtherCAT网络中，它作为从站，被汇川PLC主站循环访问；在CC-Link网络中，它作为远程设备站，与原有的CC-Link主站（或直接与伺服设备）进行数据交换。
精准数据映射：通过直观的配置软件，用户可轻松定义EtherCAT邮箱数据与CC-Link网络软元件（如RWr、RWw）之间的映射关系，实现控制指令与状态反馈的精准传递。
边缘智能赋能：作为一款边缘计算网关，它不仅能转发数据，更能进行本地逻辑运算与数据处理，如对伺服电流数据进行滤波、计算实时负载率、并在异常时本地触发预报警，提升系统响应速度与可靠性。
三、 实施过程与清晰的系统拓扑

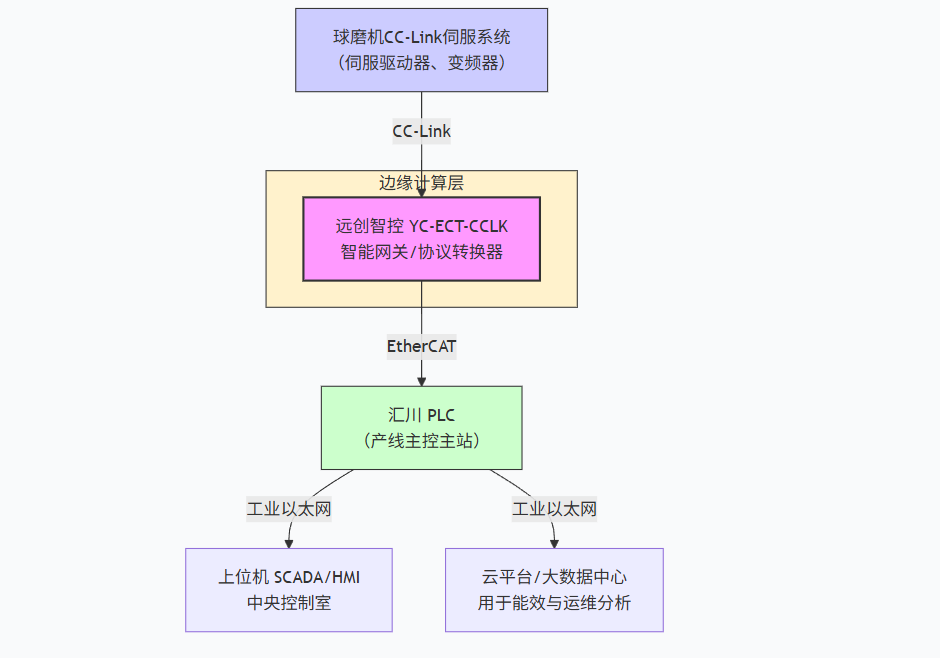

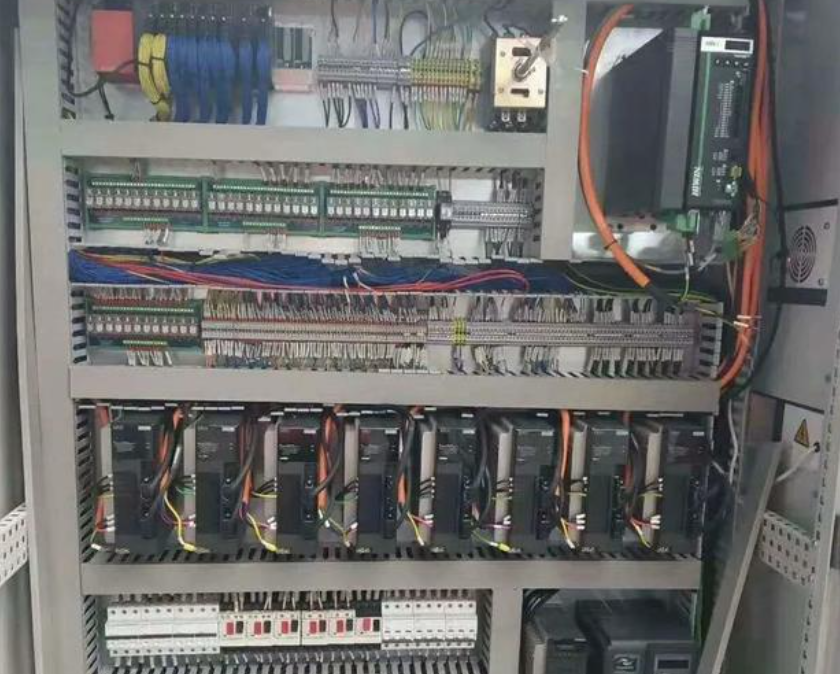

1. 硬件连接与拓扑重构
2. 软件配置
汇川侧：在汇川AutoShop编程软件中，通过ESI（EtherCAT Slave Information）文件将网关配置为EtherCAT网络中的一个从站设备，并规划其过程数据（PDO）的输入输出映射区。
网关侧：使用远创智控的配置工具，建立精确的EtherCAT PDO数据与CC-Link软元件地址的映射表。例如，将汇川PLC发送的“目标转速”指令（映射到网关的某个输出字节）对应到CC-Link伺服驱动器的目标速度寄存器；将伺服驱动器的“实际转矩”、“故障代码”等（映射到网关的某个输入字节）反馈回汇川PLC。

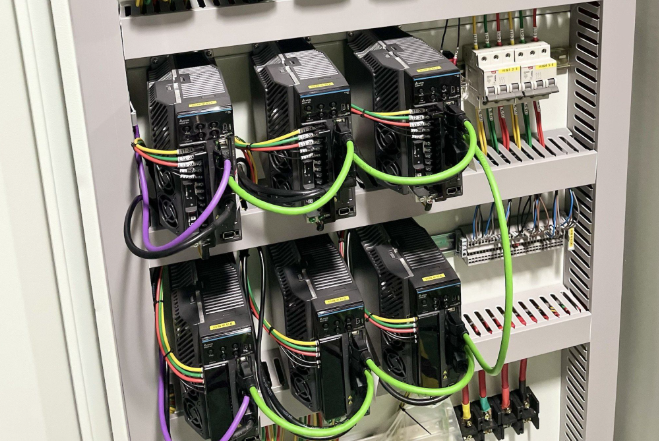

逻辑优化：在汇川PLC中编写高级控制算法，根据矿石给料量、电机实时负载扭矩等反馈数据，动态调整球磨机的转速设定，实现自适应研磨

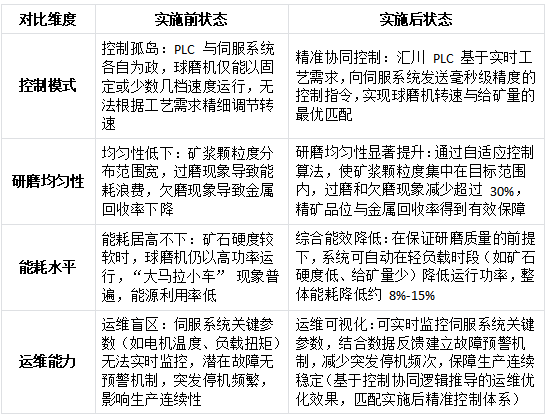

四、 应用效果与实施前后对比
五、 行业推广与前景展望
远创智控网关所代表的工业网关解决方案，其“打通最后一公里”的数据整合能力，在众多正处于快速数字化、智能化转型的行业中需求迫切。我们重点推荐以下主流且前景广阔的行业：
1. 锂电光伏智能制造：电极片轧机、卷绕机、串焊机等核心设备，常集成多品牌伺服与机器人。智能网关 能无缝集成EtherCAT、CC-Link、PROFINET等不同网络，实现全工序的同步控制与数据追溯，是构建“黑灯工厂”的基石。
2. 高端数控机床与机器人：复杂的五轴联动机床、机器人工作站内部，往往是多种总线协议的“混合体”。边缘计算网关能实现控制器与各轴驱动器、IO模块的高速数据交换，并完成本地实时性要求高的数据处理任务。
3. 智能物流与柔性产线：AGV调度系统（常用EtherCAT）、分拣机器人（多种协议）、输送线控制系统需要通过物联网网关实现无缝对接，才能保障整个物流系统的高效、柔性运行。
4. 食品饮料包装：高速灌装、贴标、包装生产线对设备协同性要求极高。数据采集器和协议转换网关是实现生产线不同工段设备间精准同步，提升整体设备效率（OEE）的关键。
六、 总结
在工业4.0和“中国制造2025”的战略指引下，实现底层设备数据的互联互通是智能制造的第一步，也是最关键的一步。本项目成功实践表明，远创智控YC-ECT-CCLK这类专业的工业网关，早已超越了简单的协议转换功能，它集物联网网关的接入能力、边缘计算网关的本地智能、数据采集器的汇聚功能于一体，是构建智能化生产体系的“神经中枢”。
它精准地弥合了不同数字总线之间的鸿沟，将控制孤岛整合为统一的智能整体，从而释放出巨大的工艺优化潜能。从提升球磨机研磨均匀性这一具体应用可见，智能网关 不仅是解决通讯问题的工具，更是驱动生产工艺革新、实现降本增效的引擎。随着工业互联网向纵深发展，这种灵活、可靠、高效的网关解决方案，必将在更多高端装备制造和流程工业中奠定其不可或缺的基础性地位，为全球产业的智能化升级持续赋能。
《具体内容配置过程及其他相关咨询请与武工留言交流》
