小尺寸13*13cmRFSOC47DR数模混合信号处理卡
产品描述

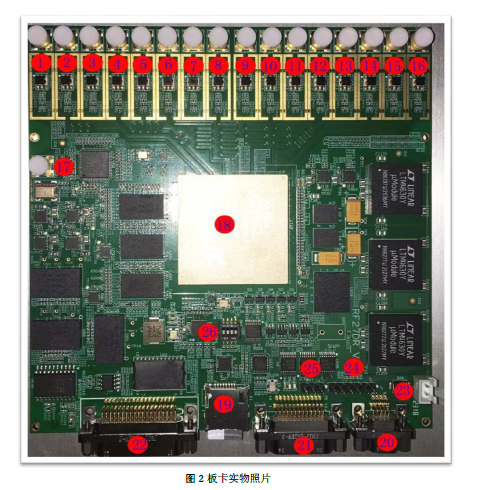

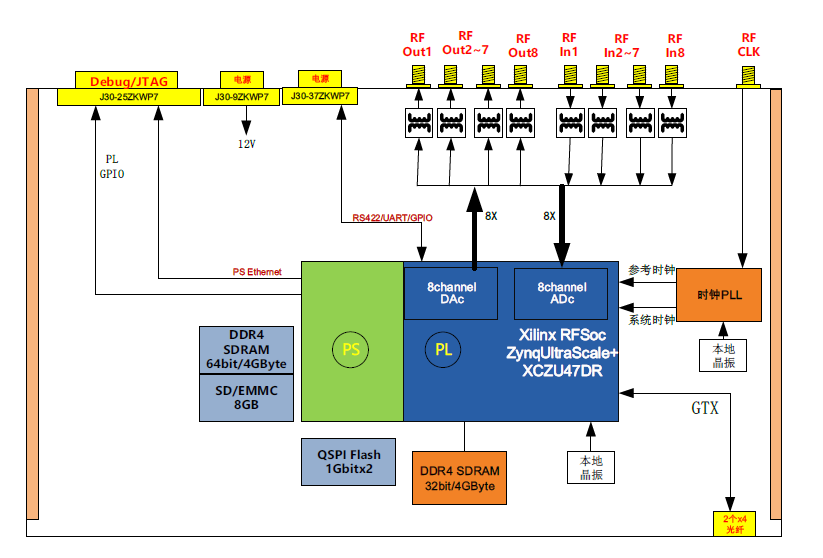

RFSOC47DR数模混合信号处理卡，采用Xilinx ZYNQ UltraScale+ RFSoC ZU47DR，实现了8路ADC和8路DAC 端口，并支持外部同源参考时钟。对外J30J上支持27路双向GPIO、2组RS422、1组RS485、2组Uart以及1个千兆网口，ADC最高采样率4.096GSPS 和DAC最高采样率6.5536 GSPS 。
RF发送和RF接收端口通过高性能MCX直插RF 连接器对外连接，以ZYNQ UltraScale+ RFSOC作为核心处理系统，具有丰富的外设接口用于匹配信号处理的外围控制信号传输。ZYNQ板内PS端配有4GB DDR4内存、PL端配有4GB DDR4内存，板载2Gbit QSPI Flash（用于引导程序）、8GB eMMC、1个SD卡槽。
技术参数：
FPGA 芯片 Zynq UltraScale+ XCZU47DR-2FFVE1156I
RF 接口：
1) x8ADC (14-bit、5GSPS)ports
2) x8DAC (14-bit、10GSPS)ports
内存：
PS 4xDDR4（4GB，64bit，2133MT/s）
板卡供电：
J30J 连接器（DC+12V）
PS 端接口：
1路 10/100/1000 Ethernet RGMII网口
2路UART 接口
1路JTAG 调试接口
1个8GB EMMc
1个SD 2.0 卡
PL 端接 口：
8 路ADC (12 12-bit 、4.096GSPS) 端口
2路DAC (14 14-bit 、6.556.5536 GSPS) 端口
27路PL 侧GPIO 接口（ 双向， 电平 3.3V3.3V）
2路隔离 RS422
1路RS485
尺寸：130mm *130mm
工作温度 ：
FPGA -40 ℃~10 100℃；整板元器件 -40 ℃~85 ℃（工业级）
