图形化设计或流程编辑软件界面组件

news 2025/10/23 7:27:39

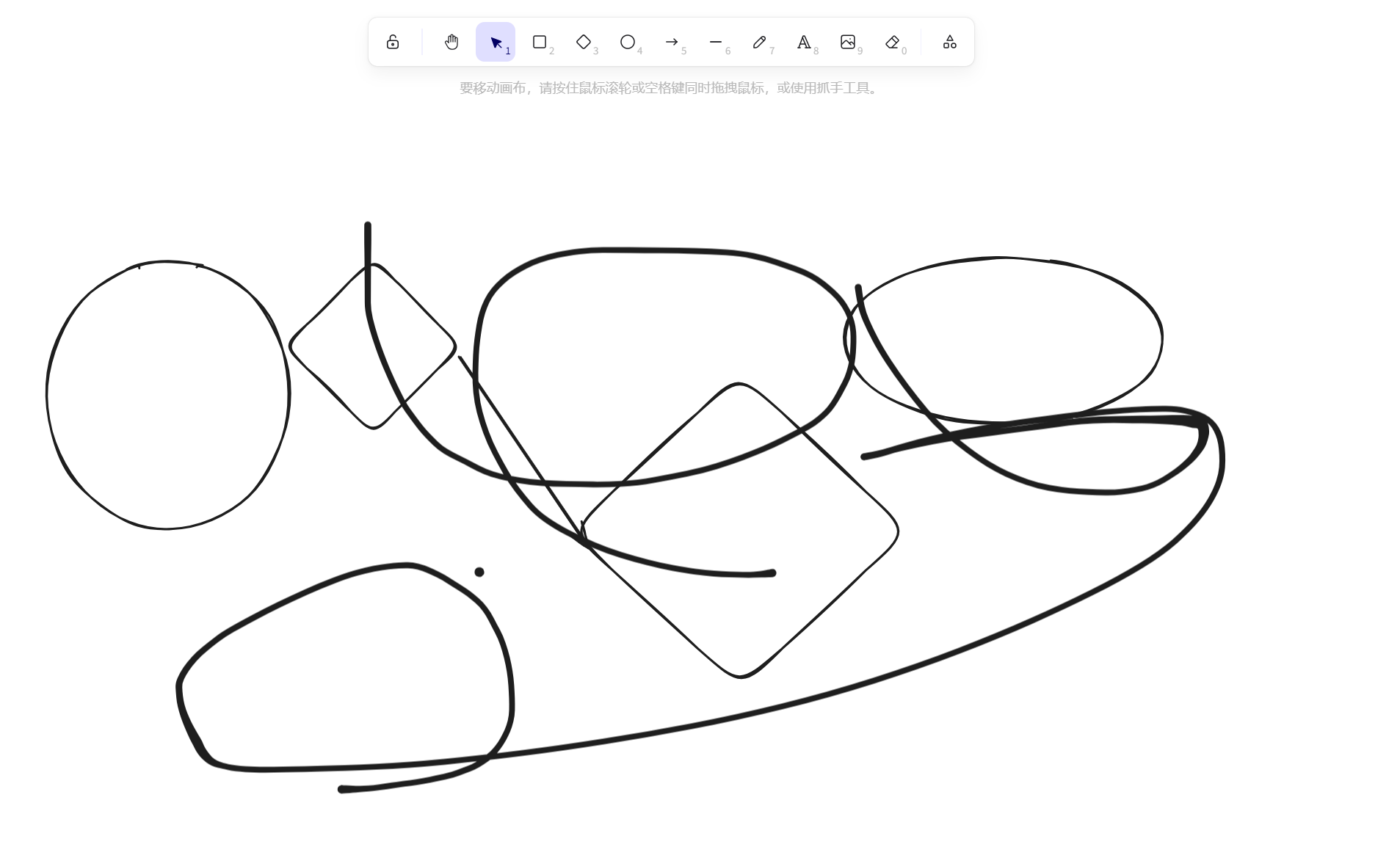

图形化设计或流程编辑软件界面，类似于draw.io或Lucidchart。用户希望推荐类似的前端开源组件。

根据图片，我们可以推断用户可能需要一个能够创建流程图、图表、图形化编辑的前端组件。以下是一些流行的前端开源组件，可以帮助实现类似功能：

mxGraph (draw.io的核心库)
- 描述：mxGraph是一个强大的JavaScript图表库，它提供了创建交互式图形和图表的功能。draw.io就是基于mxGraph构建的。
- 特点：支持拖放、连接线、缩放、导出等。
- 开源协议：Apache 2.0
- 地址：https://github.com/jgraph/mxgraph
JointJS
- 描述：JointJS是一个基于SVG的图表库，可以创建静态图表和交互式图表工具，包括流程图、组织图、UML图等。
- 特点：提供了丰富的图形元素和连接线，支持拖放、缩放、序列化等。
- 开源协议：Mozilla Public License 2.0
- 地址：https://github.com/clientIO/joint
G6 (AntV系列)
- 描述：G6是蚂蚁金服开源的一个图可视化引擎，提供了图的绘制、布局、分析、交互、动画等全方位的图可视化解决方案。
- 特点：功能强大，支持多种图类型，包括树图、力导图、流程图等。
- 开源协议：MIT
- 地址：https://github.com/antvis/g6
GoJS
- 描述：GoJS是一个功能丰富的JavaScript图表库，用于创建交互式图表和复杂可视化。注意：GoJS是商业库，但提供免费试用和开源项目许可。
- 特点：功能非常全面，支持多种图表类型，文档完善。
- 开源协议：商业库，但可免费用于开源项目（需遵守其许可协议）
- 地址：https://github.com/NorthwoodsSoftware/GoJS
React Flow (适用于React项目)
- 描述：一个用于构建基于节点的编辑器的React组件库，非常适合创建流程图、图表等。
- 特点：基于React，易于集成到React项目中，支持自定义节点、连接线、拖放、缩放等。
- 开源协议：MIT
- 地址：https://github.com/wbkd/react-flow
Vue Flow (适用于Vue项目)
- 描述：Vue Flow是React Flow的Vue版本，提供了类似的功能，用于在Vue项目中构建节点式编辑器。
- 特点：基于Vue 3，支持自定义节点、连接线、拖放、缩放等。
- 开源协议：MIT
- 地址：https://github.com/bcakmakoglu/vue-flow
Excalidraw (手绘风格)
- 描述：Excalidraw是一个开源的手绘风格图表绘制工具，支持多人协作。它的界面简洁，图表风格独特。
- 特点：手绘风格，支持协作，可嵌入。
- 开源协议：MIT
- 地址：https://github.com/excalidraw/excalidraw
DiagramMaker (由Twitter开源)
- 描述：一个用于创建交互式图表的库，支持节点和边的拖放、连接、编辑等。
- 特点：提供了完整的图表编辑功能，包括工具栏、上下文菜单等。
- 开源协议：Apache 2.0
- 地址：https://github.com/twitter/DiagramMaker
