高速摄像机在精密制造领域的应用

刚刚落幕的“2025精密制造国际会议暨第二十二届沈阳科学学术年会”上，超精密加工、智能制造、精密测量等议题成为科研学者和工程师们关注的焦点。高速摄像机作为捕捉动态过程的“时间显微镜”，在揭示制造机理、优化工艺及保障设备可靠性方面发挥着不可替代的作用。

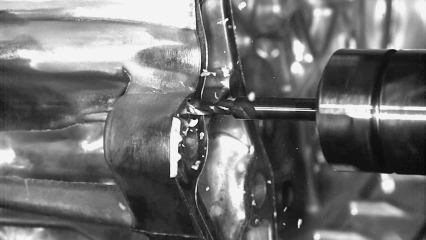

应用1：金属切削过程的机理研究

金属切削过程中刀具与工件的相互作用极为短暂，切削力、刀具磨损与切削形态影响

表面质量与刀具寿命。高速摄像机通过对切削区域进行微秒级成像，可解析切削刀刃受载状态、切屑成形机制与刀具失效过程。

某汽车研发团队采用千眼狼高速摄像机，以1280×1024 @5000fps核心参数，捕捉切削区动态图像，解析切削刃口磨损形态与切削流动路径，为刀具涂层设计与切削参数优化提供实验基础。

应用2：机器人振动分析

机器人末端执行机构在高速抓取与轨迹跟踪中易产生振动，影响定位精度与操作稳定性。利用高速摄像机可记录机器人关节与末端在启停、换向过程中的动态响应。

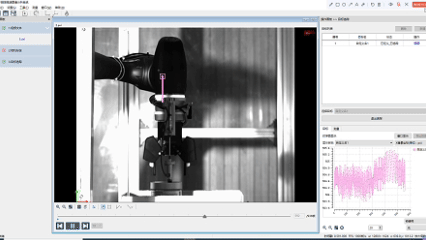

在某六轴机器人实验中，使用千眼狼大内存高速摄像机S1315，以1280×1024 @2000fps 参数观测六轴机器人抓取过程中的瞬态图像，提取图像分析软件提取振动频率与幅值，为机器人结构刚度改进与控制算法调试提供了依据。

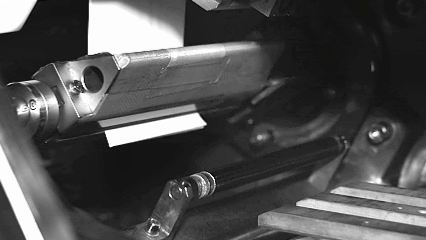

应用3：电池卷绕工艺中的动态监测

锂电池极片卷绕过程中，极片在高速传送与模切时容易产生振动、飞溅与形变，传统工业相机难以捕捉此类高速动态行为。某锂电厂商高速极片卷绕工位，通过千眼狼小尺寸大内存Mini系列高速摄像机，1920×1080 @2000fps高清记录极片在传送辊间的运动状态与切割瞬间的微观振动，为卷绕设备刚性优化与工艺参数调整提供可视化依据。

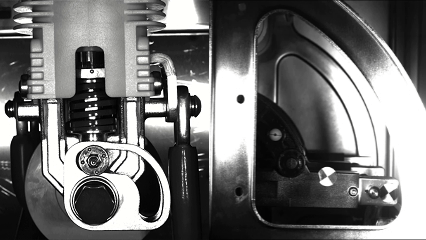

应用4：继电器机械动作

继电器作为关键电控元件，触头开合速度、弹簧回弹特性直接影响电器系统可靠性。利用高速摄像机，结合图像分析软件，能够非接触式追踪标记点，实现对机构位移、速度与加速度的定量分析。

某继电器测试中，使用千眼狼高速摄像机S1315以5000fps采集速度拍摄弹簧压缩与机构闭合过程，通过运动分析软件跟踪开合机构上同心圆标记点，提取同心圆标记点从开始运动至回弹过程中竖直方向的位移及开合机构平均速度，为继电器结构设计与寿命评估提供精确数据。

高速摄像机已从“图像记录工具”升级为精密制造的“工艺诊断与优化的核心设备”，在瞬态过程捕捉、运动参数测量与微观现象解析方面的能力，为精密加工、装配与检测过程提供了数据支持。随着高速成像技术发展，高速摄像机将在超精密制造、新能源、半导体装备、机器人系统等领域发挥更重要的作用。
