Telink BLE SDK软件架构

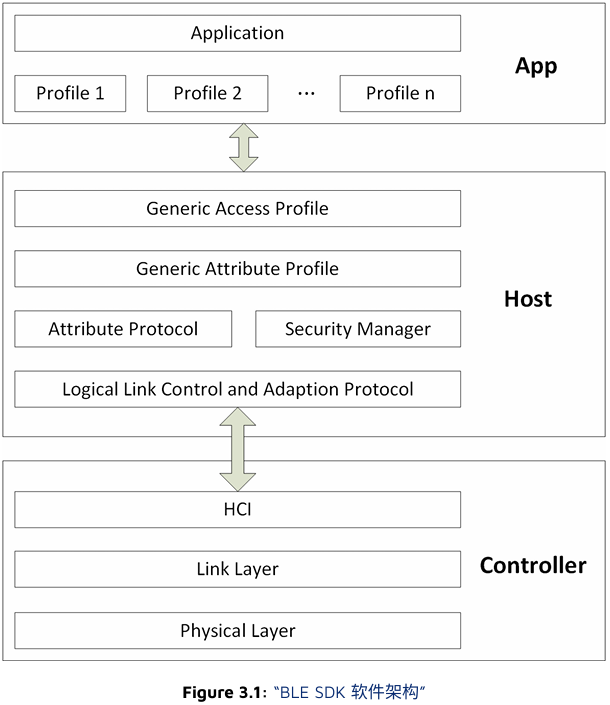

标准 BLE SDK 软件架构

在上图所⽰的架构中，BLE协议栈分为Host和Controller两部分。

• Controller 作为 BLE 底层协议，包括PhysicalLayer（PHY）和LinkLayer（LL）。Host Controller Interface （HCI）是Controller 与 Host 的唯⼀通信接⼝，Controller 与 Host 所有的数据交互都通过该接⼝完成。
• Host 作为 BLE 上层协议，协议上有 Logic Link Control and Adaption Protocol（L2CAP）、Attribute Protocol（ATT）、Security Manager Protocol（SMP），Profile 包括 Generic Access Profile（GAP）、Generic Attribute Profile（GATT）

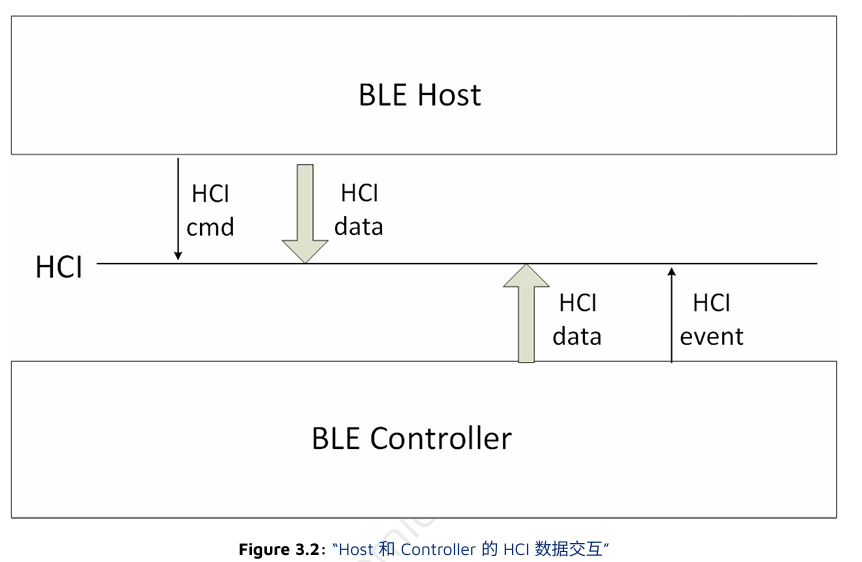

• 应⽤层（APP）包含user⾃⼰相关应⽤代码和各种service对应的Profile，user 通过GAP去控制访问 Host。Host 通过 HCI 与 Controller 完成数据交互，如下图所⽰。

(1) BLE Host 通过 HCI cmd 去操作设置Controller，这些 HCI cmd 对应本章后⾯将要介绍的controller API。

(2) Controller 通过 HCI 向 host 上报各种 HCI event，本章也会具体介绍。

(3) Host 将需要发送给对⽅设备的数据通过 HCI 传送到 Controller，Controller 将数据直接丢到 Physical Layer 进⾏发送。

(4) Controller 在 Physical Layer 收到的 RF 数据，先判断是属于 Link Layer 的数据还是 Host 的数据：如果 是Link Layer 的数据，直接处理数据；如果是Host的数据，则通过HCI将数据传到Host。

Telink BLE SDK 软件架构

Telink BLE SDK ⽀持标准的 BLE controller，包括 HCI、PHY（Physical Layer）和 LL（link layer）。

Telink BLE SDK 包含 Link Layer 的五种标准状态（standby、advertising、scanning、initiating、connection）， conneciton 状态下的 Slave role 和 Master role 也都⽀持。B85m BLE Single Connection SDK 中的 Slave role 和Master role 都只是 single connection，即 Link Layer 只能维持⼀个连接，⽆法同时多个Slave/Master 或者 Slave 和 Master 同时存在。

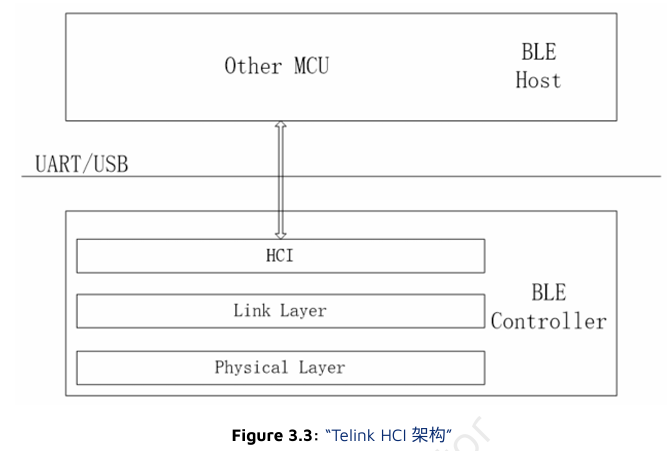

SDK 上的B85mhci 是⼀个BLEslave 的 controller，需要和另外⼀个运⾏ BLE Host 的 MCU 协调⼯作形成⼀ 个标准的BLESlave系统，架构图如下。

Link Layer connection 状态同时⽀持 single connection 的 Slave 和 Master，那么 B85m hci 实际也可以作为 BLE master controller 使⽤，但实际对于⼀个 BLE host 运⾏在较复杂的系统（如 linux/android）来说，单⼀ 连接的Master controller 只能连接⼀个设备，⼏乎是没有意义的，所以SDK在B85mhci上并没有将master role 的初始化放进去。

Telink BLE Slave

Telink BLE SDK 在 BLE host 上，只对Slave部分的stack完全⽀持；对于Master⽆法做到完全⽀持，因为SDP （service discovery）太复杂。

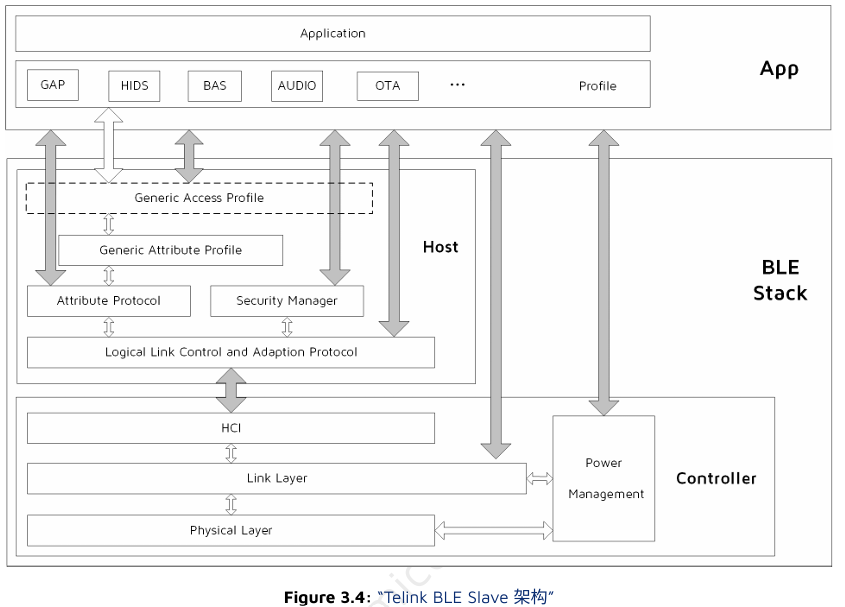

当user 只需要使⽤标准的BLEslave时，TelinkBLESDK运⾏Host（slave部分）+标准的Controller，实际的 协议栈架构会对上⾯标准的结构做⼀些简化处理，使得整个SDK的系统资源开销（包括sram、运⾏时间、功耗 等）最⼩，其架构如下图所⽰。SDK中B85mblesample、B85mremote、B85mmodule都是基于该架构。

图中实⼼箭头所⽰的数据交互是user可以通过各种接⼝来操作控制的，会提供userAPI。空⼼箭头是协议栈内 部完成的数据交互，user⽆法参与。

Controller 部分 HCI 仍然是与 Host 的数据通信接⼝（和L2CAP层对接），但不是唯⼀的接⼝，APP应⽤层也可 以直接与LinkLayer 进⾏数据交互。PowerManagement（PM）低功耗管理单元被内嵌到Linklayer，应⽤层 可以调⽤PM相关接⼝进⾏功耗管理的设置。

考虑到效率，应⽤层与Host的数据交互不通过GAP来访问控制，协议栈在ATT、SMP和L2CAP都提供了相 关接⼝，可以和应⽤层直接交互。但是Host的事件需要通过GAP层和应⽤层交互。

BLE Controller

BLE controller 包括 Physical Layer、Link Layer、HCI 和 Power Management。 Telink BLE SDK 对 Physical Layer（对应 driver ⽂件中的 rf.h 的 c ⽂件）完全封装到library 中，user 不需要了 解。Power Management 将在本⽂档后⾯的章节中详细介绍，本章只稍微提⼀下，不做过多介绍。 本章只介绍LinkLayer和HCI，且由于HCI主要是interface，其实现的功能也都是为了操作LinkLayer和获取 Link Layer 的数据，所以重点详细介绍Linklayer，并在介绍LinkLayer 和 API 的过程中对HCI相关interface ⼀⼀描述。

Link Layer 状态机

协议BLE 5.0

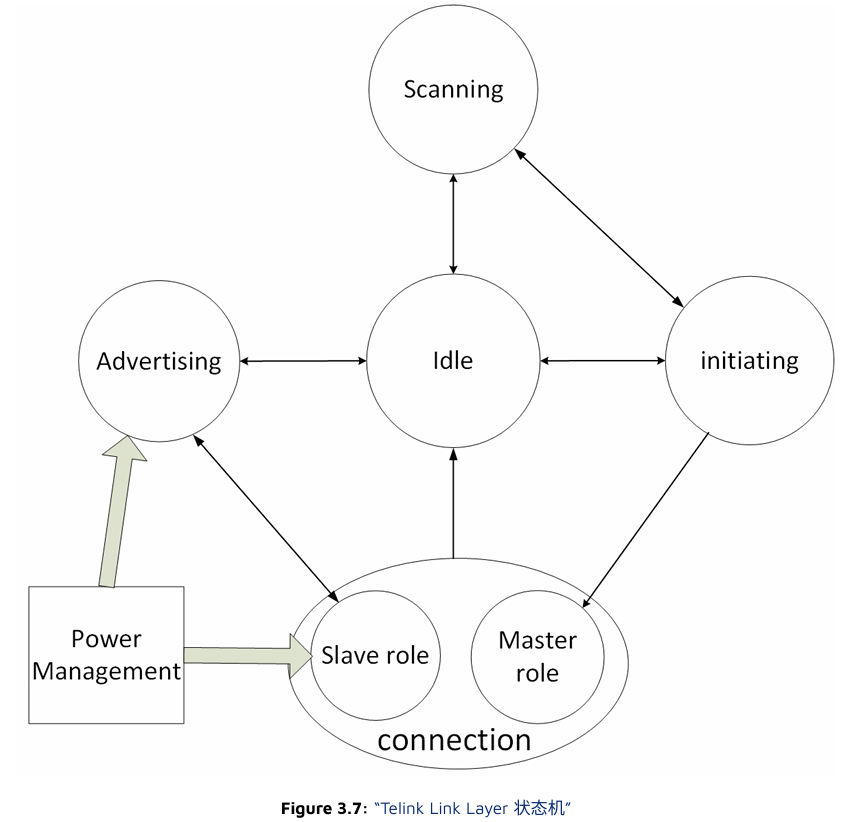

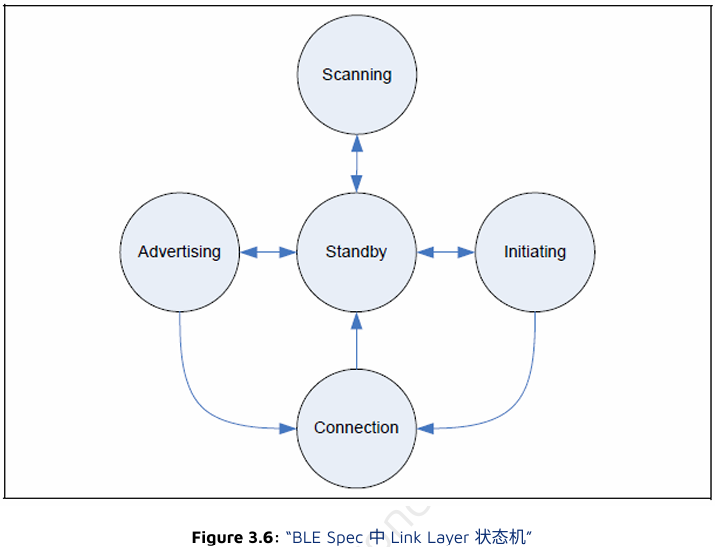

Telink BLE SDK Link Layer 状态机如下图所⽰

Telink BLE SDK Link Layer 状态机和 BLE spec 定义的⼀致，拥有 5 种基本状态：Idle（Standby）、Scanning、 Advertising、Initiating、Connection。将 Conneciton 状态区分为 Slave Role 和 Master Role

图中PowerManagement并不是LL的⼀种状态，⽽是功能模块，表⽰的是SDK只对Advertising和Connection Slave Role 进⾏了低功耗处理；Idle state 如果需要低功耗，user 在应⽤层调⽤相关API 可以完成；其他⼏个state，SDK 没有做低功耗管理，user也⽆法在应⽤层实现低功耗。

基于上⾯5种状态，stack/ble/ll/ll.h 中定义了状态机的命名。其中ConnSlaveRole 和 ConnMasterRole 时状态 名都是BLS_LINK_STATE_CONN。

#define BLS_LINK_STATE_IDLE         0
#define BLS_LINK_STATE_ADV          BIT(0)
#define BLS_LINK_STATE_SCAN         BIT(1)
#define BLS_LINK_STATE_INIT         BIT(2)
#define BLS_LINK_STATE_CONN         BIT(3)

Link Layer 状态机的切换都在BLEstack 底层⾃动完成，所以user在应⽤层⽆法去修改状态，只能获取当前状 态，调⽤下⾯API即可，返回值为上⾯5种状态中的1种。

u8 blc_ll_getCurrentState(void);

Link Layer 状态机组合应用

Telink BLE SDK Link Layer 完整的⽀持所有状态，但在设计上很灵活，每⼀个状态都封装成为⼀个模块，默认 情况下只有最基本的Idle模块，user通过添加模块的⽅式去搭建⾃⼰的状态机组合，从⽽实现不同的应⽤。⽐ 如user 需要的应⽤是BLEslave，那么只需要添加Advertising 模块和ConnSlaveRole 模块就可以了，剩下的 Scanning/Initiating 等模块没有被配置进来。这样的设计的⽬的是节省codesize 和ram_code，不需要使⽤的 状态的相关代码不会被编译进来。

MCU 的初始化是必须的，API如下：

void blc_ll_initBasicMCU (void);

Idle 模块的添加API 如下，这个是必须的，所有的BLE应⽤都需要初始化。

void blc_ll_initStandby_module (u8 *public_adr);

其他⼏个状态（Scanning、Advertising、Initiating、Slave Role、Master Role Single Connection）对应模块的 初始化API分别如下：

void blc_ll_initAdvertising_module(u8 *public_adr);void blc_ll_initScanning_module(u8 *public_adr);void blc_ll_initInitiating_module(void);void blc_ll_initConnection_module(void);void blc_ll_initSlaveRole_module(void);void blc_ll_initMasterRoleSingleConn_module(void);

上⾯API中实参public_adr 都是 BLE public mac address 的指针。

Idle + Advertising

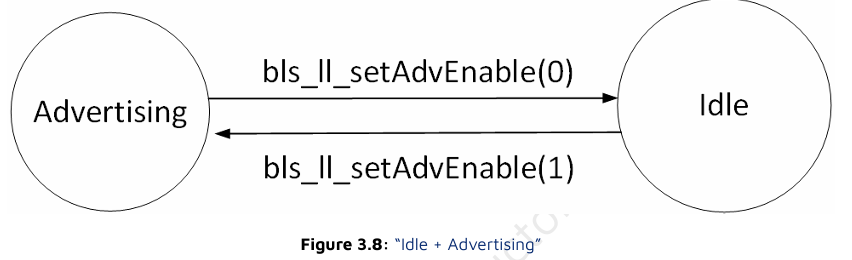

上图所⽰，只初始化Idle和Advertising 模块，使⽤最基本的Advertising 功能实现的应⽤如beacon等，单⽅ 向⼴播产品信息。 Link Layer 状态机模块初始化代码为：

 u8 mac_public[6] = {……};
blc_ll_initBasicMCU();
blc_ll_initStandby_module(mac_public);
blc_ll_initAdvertising_module(mac_public);

Idle 和 Advertising 状态的切换通过 bls_ll_setAdvEnable 来实现。

Idle + Scanning

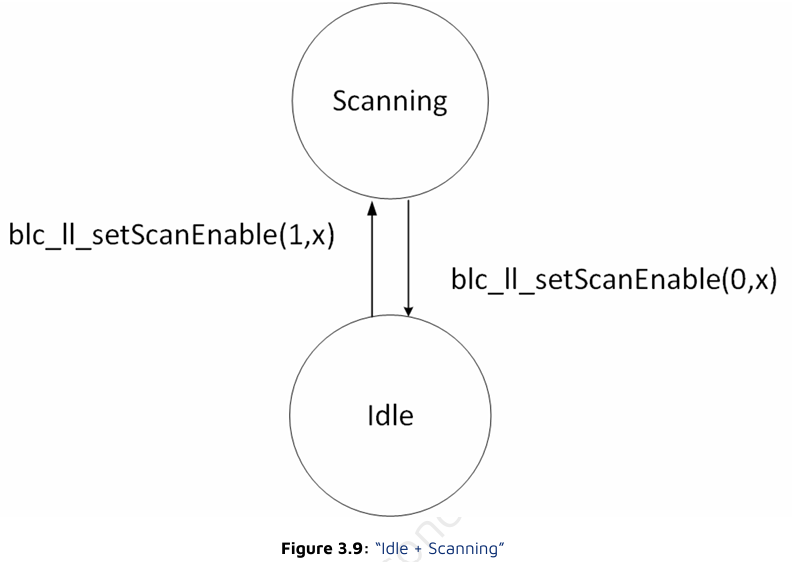

如下图所⽰，只初始化Idle和Scanning模块，使⽤最基本的Scanning功能实现beacon等产品⼴播信息的扫 描发现。 Link Layer 状态机模块初始化代码为：

u8 mac_public[6] = {……};
blc_ll_initBasicMCU();
blc_ll_initStandby_module(tbl_mac);
blc_ll_initScanning_module( tbl_mac);

Idle 和 Scanning 状态的切换通过blc_ll_setScanEnable 来实现。

Idle + Advertising + ConnSlaveRole

上图所⽰为⼀个基本的BLEslave应⽤的LinkLayer 状态机组合，SDK中b85mhci/b85m ble sample/b85m remote/b85m module 都是基于该状态机组合。

Link Layer 状态机模块初始化代码为：

u8 mac_public[6] = {……};blc_ll_initBasicMCU();blc_ll_initStandby_module(mac_public);blc_ll_initAdvertising_module(mac_public);blc_ll_initConnection_module();blc_ll_initSlaveRole_module();

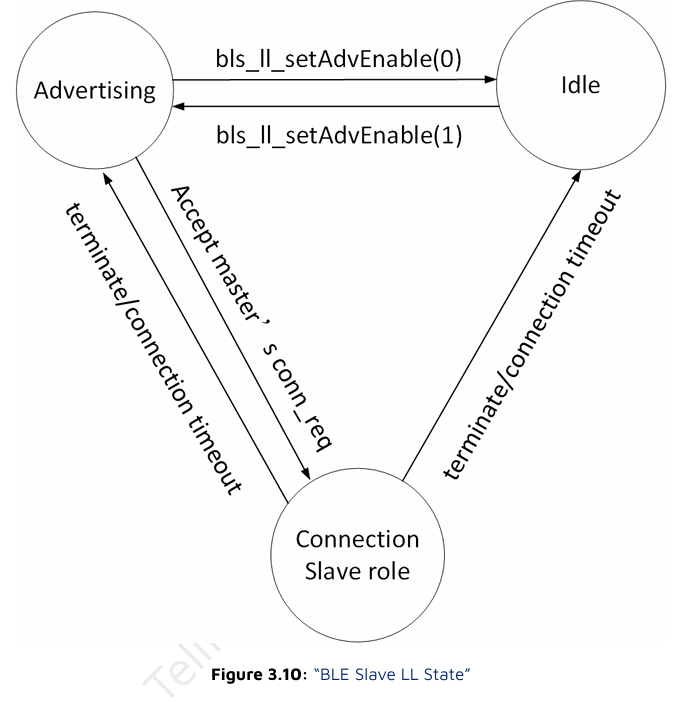

该状态机组合下，状态变化情况描述如下。

(1) MCU 上电后，进⼊Idle state。Idle state 时将 adv Enable，Link Layer 切换到 Advertising State；adv Disable 时，回到 Idle state。

        Adv Enable 和 Disable 通过下⾯ API bls_ll_setAdvEnable 来控制。

        上电后，Linklayer默认处于Idle状态，⼀般需要在user_init⾥⾯将AdvEnable，进⼊Advertisingstate。

(2) Link Layer 处于 Idle state 时，Physical Layer 不进⾏任何 RF 相关动作，不收包也不发包。 (3) Link Layer 处于 Advertising state 时，在⼴播 channel 上发送⼴播包。若 master 收到⼴播包，并发送 conneciton request，Link Layer 收到这个 connection request 后，响应并建⽴连接，Link Layer 进⼊ ConnSlaveRole。

(4) Link Layer 处于 ConnSlaveRole 时，有三种情况会回到 Idle State 或者 Advertising state：

• master 向 slave 发送 terminate 命令，断开连接。slave 收到 terminate 命令，退出 ConnSlaveRole。
• slave 向 master 发送 terminate 命令，主动断开连接，退出ConnSlaveRole。
• slave 的 RF 收包异常或 master 发包异常，导致 slave ⻓时间收不到包，触发 BLE 的 connection supervision timeout，退出 ConnSlaveRole。

Link layer 的 ConnSlaveRole 退出该 state 时，根据 Adv 是否被 Enable 切换到不同 state：若 Adv 被 enable， Link Layer 重新回到 Advertising state；若 Adv 被 Disable，Link Layer 回到 Idle state。Adv 处于 Enable 或者 Disable 取决于 user 在应⽤层最后⼀次调⽤bls_ll_setAdvEnable 时设置的值。

Link Layer 时序

结合该BLESDK的irq_handler 和 main_loop 来说明 Link layer 在各状态的⼯作时序

_attribute_ram_code_ void irq_handler(void){……irq_blt_sdk_handler ();……}void main_loop (void)
{///////////////////// BLE entry ////////////////////////////blt_sdk_main_loop();////////////////////// UI entry ////////////////////////////……}

BLE entry 部分 blt_sdk_main_loop 函数负责处理 BLE 协议栈相关的数据和事件。UI entry是user写⾃⼰的应 ⽤代码的地⽅。

Idle State 时序

当Link Layer 处于 Idle state 时，Link Layer 和 Physical Layer 没有任何任务要处理，blt_sdk_main_loop 函数 完全不起作⽤，也不会产⽣任何中断。可以认为UI entry占据了整个main_loop的时序。

Advertising State 时序

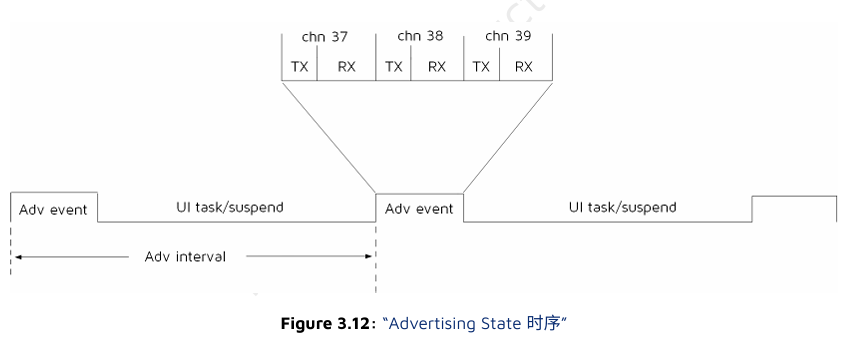

Advertising state 时序图如上所⽰。每⼀个advinterval 时间内Link Layer 触发⼀个Advevent。⼀个典型的3 个advchannel 都发包的 Adv event 会在 channel 37、38、39 上都发送⼀个⼴播包。每发⼀个⼴播包之后都 进⼊收包状态，等待master可能的回包，回包有两种：⼀个是scanrequest，收到这个包后再发送⼀个scan response 作为回复；另⼀个是connectreqeust，收这个包后和master建⽴ble连接，进⼊Connectionstate Slave Role。

user 在 main_loop 的 UI entry 部分的 code 执⾏会在图中所⽰的UItask/suspend 部分执⾏，这部分时间全部 可以⽤来做UItask，如果需要低功耗的话，可以将多余的时间⽤来sleep(suspend/deepsleepretention) 以降 低功耗。

在Advertising state，blt_sdk_main_loop 函数没有太多要处理的任务，只是触发⼏个跟Adv相关的⼏个回调事 件。包括BLT_EV_FLAG_ADV_DURATION_TIMEOUT、BLT_EV_FLAG_SCAN_RSP、BLT_EV_FLAG_CONNECT 等。

Scanning State 时序

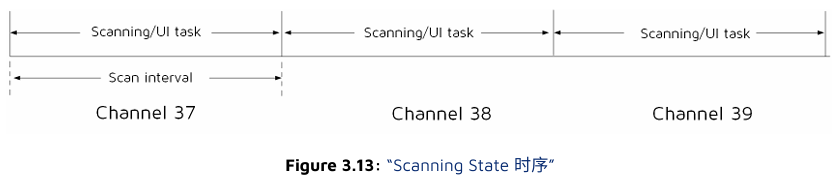

Scanning state 时序图如上所⽰，Scan interval 是由 API blc_ll_setScanParameter 设置。整个 Scan interval 对⼀个channel 进⾏收包，没有将Scan window 设计到 SDK ⾥，所以 blc_ll_setScanParameter 中对 Scan window 的设置SDK是不处理的。

每个Scaninterval 结束后，切换到下⼀个收包的Channel，开始新⼀轮的Scaninterval。切换channel的动作 是interrupt 触发的，在 irq 中完成该动作，其执⾏时间⾮常短。 Scanning interval 上，Scan 状态 PHY 层⼀直处于 RX 状态，靠 MCU 硬件去实现收包操作，所以软件上的 timing 都留给了 UI task。

在Scaninterval 上收到正确的BLEpacket后，将收包数据先缓存在软件RXfifo中（对应code中的my_fifo_t blt_rxfifo），blt_sdk_main_loop 函数会检查软件 RX fifo 中是否有数据，如果发现正确的 adv 数据会通过 event“HCI_SUB_EVT_LE_ADVERTISING_REPORT”将其 report 给 BLE host。

Initiating State 时序

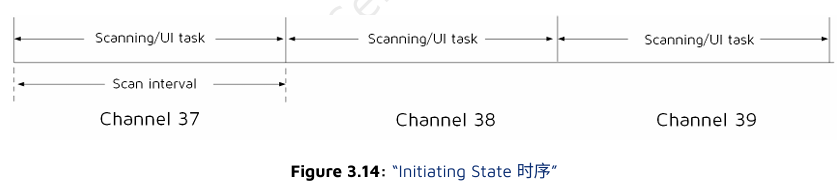

Initiating state 时序图如上所⽰，和 Scanning state 时序是⼀样的，不同点是 Scan interval 由 API blc_ll_createConnection 设置。整个 Scan interval 对⼀个 channel 进⾏收包，没有将 Scan window 设计到 SDK ⾥，所以blc_ll_createConnection 中对 Scan window 的设置 SDK 是不处理的。

每个Scaninterval 结束后，切换到下⼀个收包的Channel，开始新⼀轮的Scaninterval。切换channel的动作 是interrupt 触发的，在 irq 中完成该动作，其执⾏时间⾮常短。

Scanning state 中 BLE controller 将收到的 adv packet report 给 BLE host，⽽ Initiating state 不会 report adv 给BLE host，它只是 Scan 到由blc_ll_createConnection 指定的设备后，发送 connection_request 并建⽴连 接，然后LinkLayer 进⼊ConnMasterRole。

Conn State Slave Role 时序

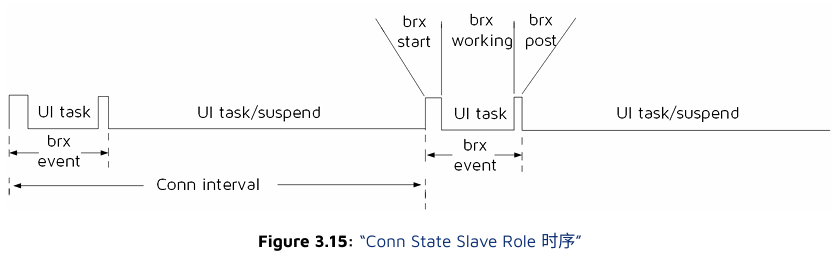

ConnSlaveRole 时序图如上所⽰。每⼀个conninterval 开始的时候，Link Layer 进⾏⼀次BLE 的RF包收发过 程：先让PHY进⼊收包状态，收到master的包后发送⼀个ack包回复，若有more data，则继续收master 包并回复，这个过程简称为brx event。

在该BLESDK中，根据软硬件的⼯作分配，每个brx过程分为3个阶段：

(1) brx start 阶段

当master 发包的时间快要到来时，会由systemtick irq 触发进⼊ brx start 阶段，在这个中断⾥ MCU 设置 PHY 的BLE状态机进⼊brx状态，底层硬件做好收发包的相关准备，然后退出中断irq。

(2) brx working 阶段

brx start 结束后，MCU 退出irq 后，底层硬件进⼊收包状态，并⾃动完成收发包的所有⼯作，不需要软件任何 的参与，这个过程称为brxworking阶段。

(3) brx post 阶段

收发包完成后，brxworking 结束，同样由systemtick irq 触发进⼊中断执⾏brxpost 阶段。这个阶段主要是 协议栈根据brxworking 阶段收发包的情况对BLE的⼀些数据和时序进⾏相关的处理。

上⾯三个阶段中brx start和brx post 都是中断完成，⽽brx working阶段不需要软件的参与，此时UItask可 以正常执⾏（注意brxworking阶段RX、TX、系统定时器中断等处理函数以外的时隙是可以跑UItask的）。brx working 时间内，硬件需要进⾏收发包，所以不能进sleep(suspend/deepsleep retention)。

整个conn interval 内除去 brx 过程的时间，可以⽤来做UI task，如果需要低功耗的话，可以将多余的时间⽤ 来sleep(suspend/deepsleep retention) 以降低功耗。

在ConnSlaveRole，blt_sdk_main_loop 需要处理 brx 过程收到的数据。brx working 过程中，实际是在 RX 接 收中断irq处理中将硬件收到的master数据包拷⻉出来，这些数据并不会⽴刻实时处理，⽽是将数据缓存到软 件RXfifo 中（对应code中的my_fifo_tblt_rxfifo）。blt_sdk_main_loop 函数会检查软件 RX fifo 中是否有数 据，只要有数据就去处理。

blt_sdk_main_loop 对数据包的处理包括：

(1) 数据包的解密

(2) 数据包的解析

解析的数据若发现是属于master发给LinkLayer的控制命令，⽴即执⾏该命令，若是master发给Host层的 数据，则会通过HCI接⼝将数据丢到L2CAP层处理。

Conn State Slave role 时序保护

ConnSlaveRole，每个 interval 需要⼀个收发包事件，也就是上⾯的 Brx Event。B85m SDK 中，Brx Event 完 全是由中断触发的，所以MCU系统总中断需要⼀直被打开。如果user在Connstate的⼀些任务时间较⻓且必须把系统总中断关闭（⽐如擦除Flash），就会造成BrxEvent被停掉，BLE的时序很快就乱掉，最终连接断开。对于这种情况SDK中提供了⼀套保护机制，让user去停掉BrxEvent却不破坏BLE的时序，user需要严 格根据这个机制来操作。相关API如下：

int bls_ll_requestConnBrxEventDisable(void);
void bls_ll_disableConnBrxEvent(void);
void bls_ll_restoreConnBrxEvent(void);

调⽤bls_ll_requestConnBrxEventDisable 来申请关掉 Brx Event。

1) 该 API 返回值若为0，表⽰当前不接受⽤⼾的申请，即此时不能停掉BrxEvent。在Connstate时的Brx working 阶段，不能接受申请，返回值为 0，⼀定要等到⼀个完整的BrxEvent 结束后，在剩余的UI task/ suspend 时间内才会接受申请。

2) 该 API 返回⾮0值表⽰可以接受申请，返回的值是允许停掉BrxEvent的时间，单位为ms。该事件值有三 种情况：

A. 若当前Link Layer为Advertising state或Idle state，返回值为0xffff，即没有Brx Event，⽤⼾关闭系 统中断的时间随便多⻓都可以。

B. 若当前为Conn state，收到了master的update map或update connection parameter且还没有到更新的时间点时，返回时间为更新的时间点减去当前时间。即停掉Brx Event的时间不能超过更新的时间点，否则会造成 后⾯所有包收不到，最终断开连接。

C. 若当前为Conn state，且没有master的更新请求，返回值为当前connection supervision timeout值的⼀ 半。⽐如当前timeout为1S，返回值为500ms。

user 调⽤上⾯的API 申请停掉Brx Event，若返回值对应的时间(ms)，⾜够⾃⼰的任务运⾏时间，即可进⾏该任务。在该任务执⾏之前，调⽤APIbls_ll_disableConnBrxEvent 停掉 Brx Event。任务结束后，调⽤ API bls_ll_restoreConnBrxEvent 重新开启 Brx Event 并修复 BLE 时序。 参考使⽤⽅法如下。其中具体时间的判断，以测试到的实际任务时间为准。

User 在应⽤层发送数据时（⽐如调⽤blc_gatt_pushHandleValueNotify），应该先检查⼀下当前 Link Layer 还 有多少TXfifo可⽤。 下⾯API⽤于判断当前TXfifo被占⽤了多少个，注意不是剩余多少个可⽤。 u8 blc_ll_getTxFifoNumber (void);

⽐如TXfifonumber 默认为16时，user可⽤为14个，所以该API返回的值只要⼩于14，就是可⽤的：返回 13 表⽰还有1个可⽤，返回0则表⽰还有14个可⽤。
