杰理SDK入门教程（六）：自定义按键事件

杰理AC695N自定义按键事件开发教程

本教程以杰理AC695N芯片（基于soundbox应用）为例，详细介绍如何自定义按键事件，包括枚举定义、按键表配置及消息处理实现的全流程。

---

一、添加自定义按键枚举

操作步骤

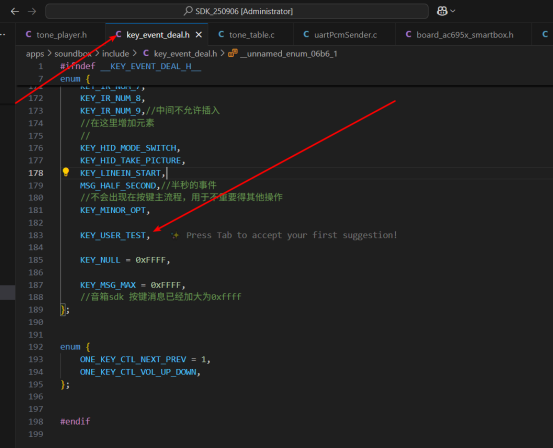

1. 打开文件路径：apps/soundbox/include/key_event_deal.h
2. 在文件内 KEY_NULL 枚举值之前添加自定义按键枚举变量（例如 KEY_USER_TEST）

二、配置按键功能表

核心文件

文件路径：apps/soundbox/board/br23/board_ac695x_smartbox/key_table/adkey_table.c

文件说明

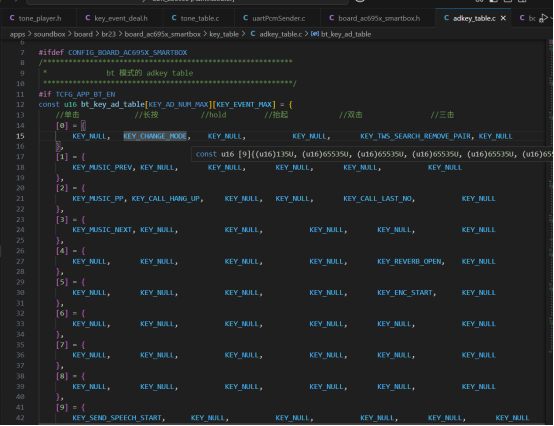

该文件包含多个按键功能定义数组（如 bt_key_ad_table[][]），每个数组对应不同工作模式下的按键行为映射：

• 数组行：对应物理按键序号（例如第0行→按键0，第1行→按键1…）
• 数组列：对应按键操作类型（如单击、双击、长按等，具体列定义需参考文件内注释）


操作示例（以蓝牙模式为例）

1. 定位目标数组：找到对应模式的按键表（例如蓝牙模式使用 bt_key_ad_table[][]）
2. 修改按键行为：

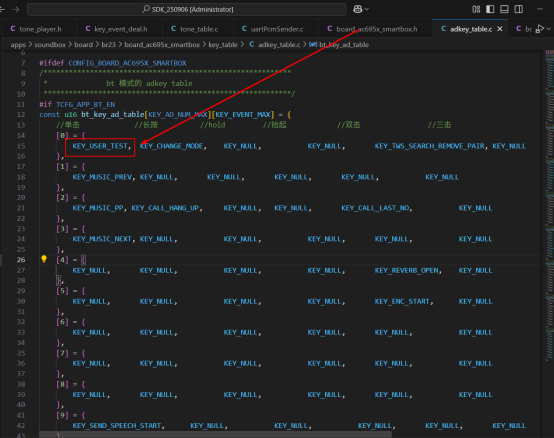

• 单击行为：将数组中第0行第1列（假设第1列为单击列）的值改为 KEY_USER_TEST

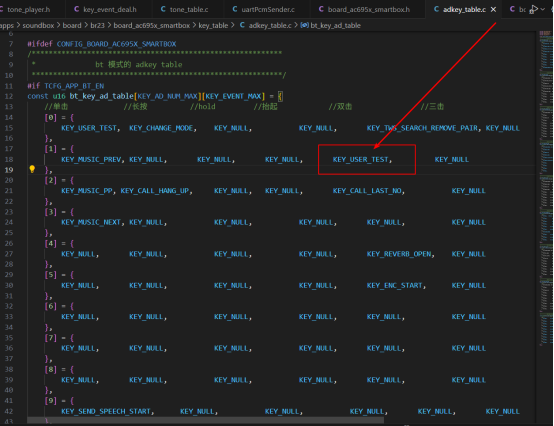

• 双击行为：将数组中第1行第X列（假设X列为双击列）的值改为 KEY_USER_TEST


📌 提示：通过文件内注释确认各列对应的操作类型（如单击/双击/长按），不同模式数组的列结构可能一致，需根据实际注释调整。

---

三、实现按键消息处理逻辑

核心文件

文件路径：apps/soundbox/task_manager/app_common.c

操作步骤

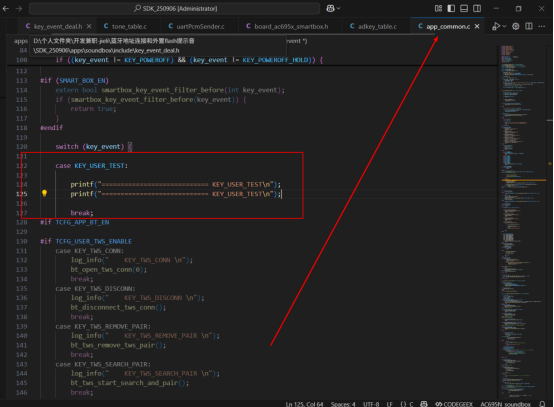

1. 定位函数：找到 int app_common_key_msg_deal(struct sys_event *event) 函数
2. 添加 case 分支：在函数内的按键消息处理逻辑中，为 KEY_USER_TEST 添加专属处理代码

关键说明

• 兜底处理机制：当各模式独立的按键消息处理函数未匹配到目标按键时，会调用 app_common_key_msg_deal 进行统一处理
• 推荐位置：在该函数的 switch(event->arg) 或类似按键消息分支结构中，添加如下代码片段：

case KEY_USER_TEST:
// TODO: 在此添加自定义按键触发的功能逻辑
// 示例：打印日志 / 控制硬件 / 切换状态等
printf("KEY_USER_TEST triggered!\n");
break;

---

四、编译下载与测试验证

1. 保存所有修改：确保新增枚举、按键表配置及消息处理代码均已正确编写
2. 编译固件：使用杰理开发环境（如IDE）编译工程，确认无报错
3. 烧录测试：将编译生成的固件下载至AC695N开发板

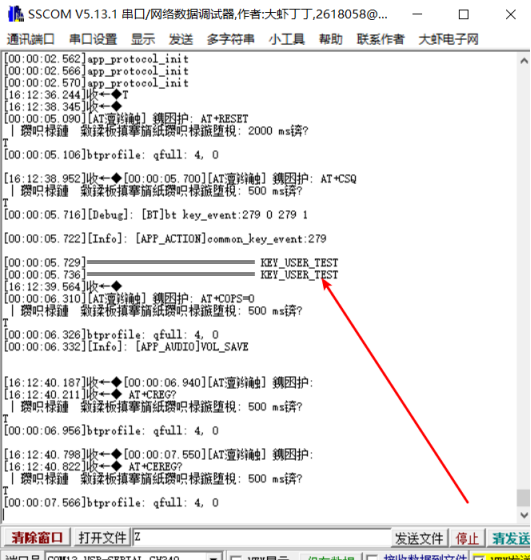

4. 功能验证：操作对应按键（如步骤二中配置的单击/双击），观察是否触发预期功能（如日志打印/硬件响应）
