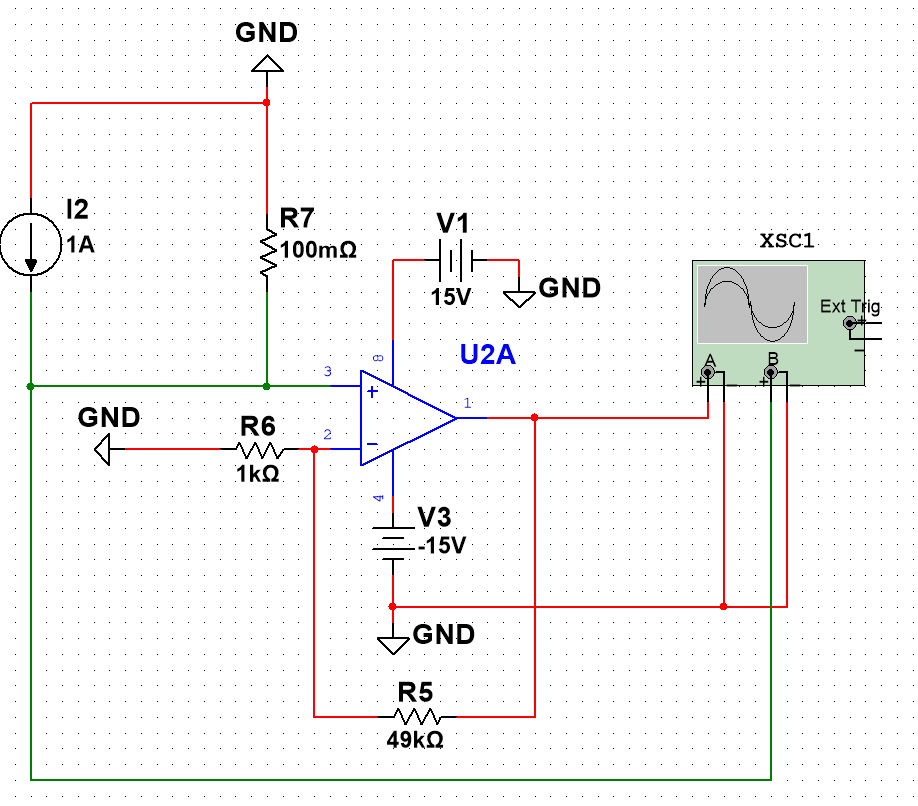

一、低侧单向电流检测电路

设计一个可以检测0~1A的负载电流，并将其转换为0V至5V的电压，可根据需要调节输入电流范围和输出电压范围。基本电路是同相放大电路，详细可看《同相放大器电路与仿真》 。

低侧是指采样电阻接在地端，如果采样电阻接在电源端就是高侧电流检测。

输出电压
$$u_o=I_2\ast R_7\ast (1+\frac{R_5}{R_6})$$
100mV@1A放大至5V，即放大倍数50
故采样电阻
$$R_7=\frac{100mV}{1A}=100m\Omega$$
$$1+\frac{R_5}{R_6}=50，假设R_6=1k\Omega ，R_5=49k\Omega$$

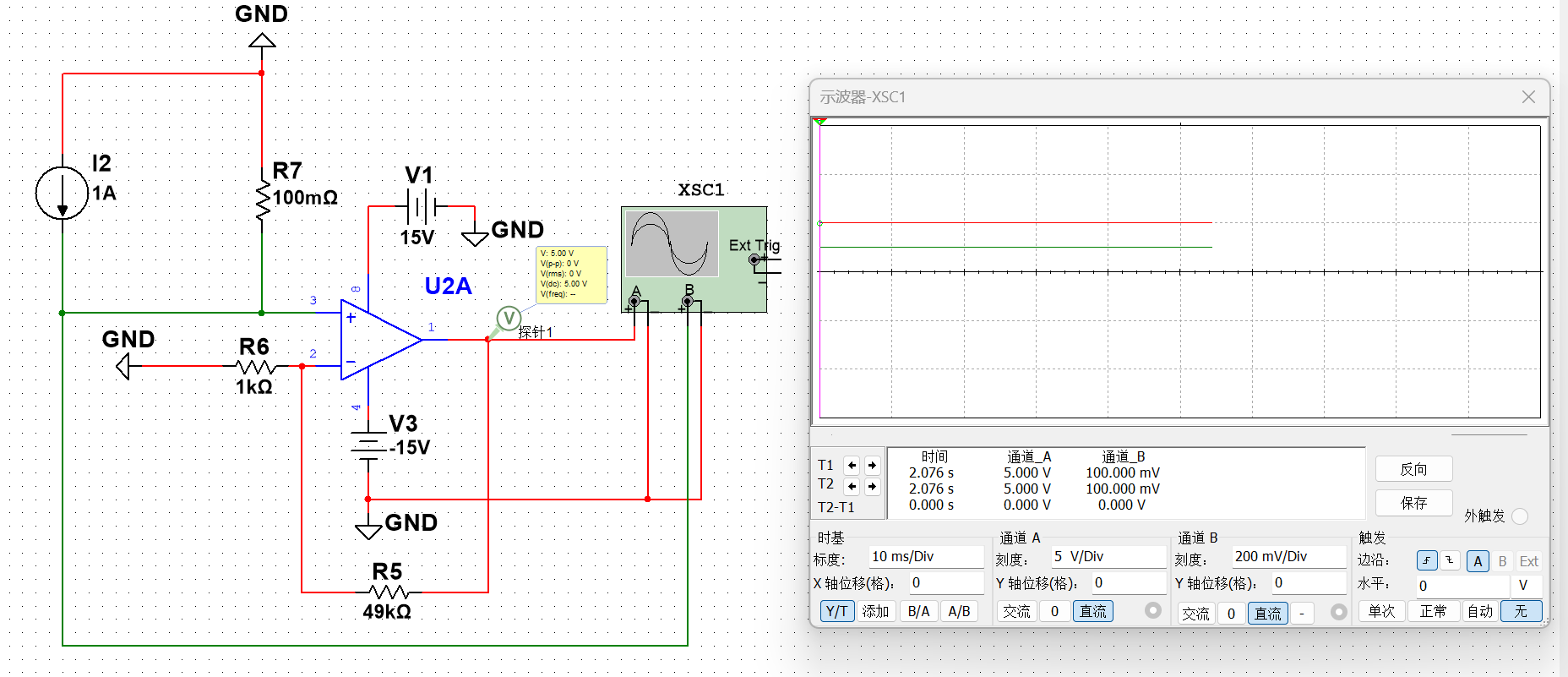

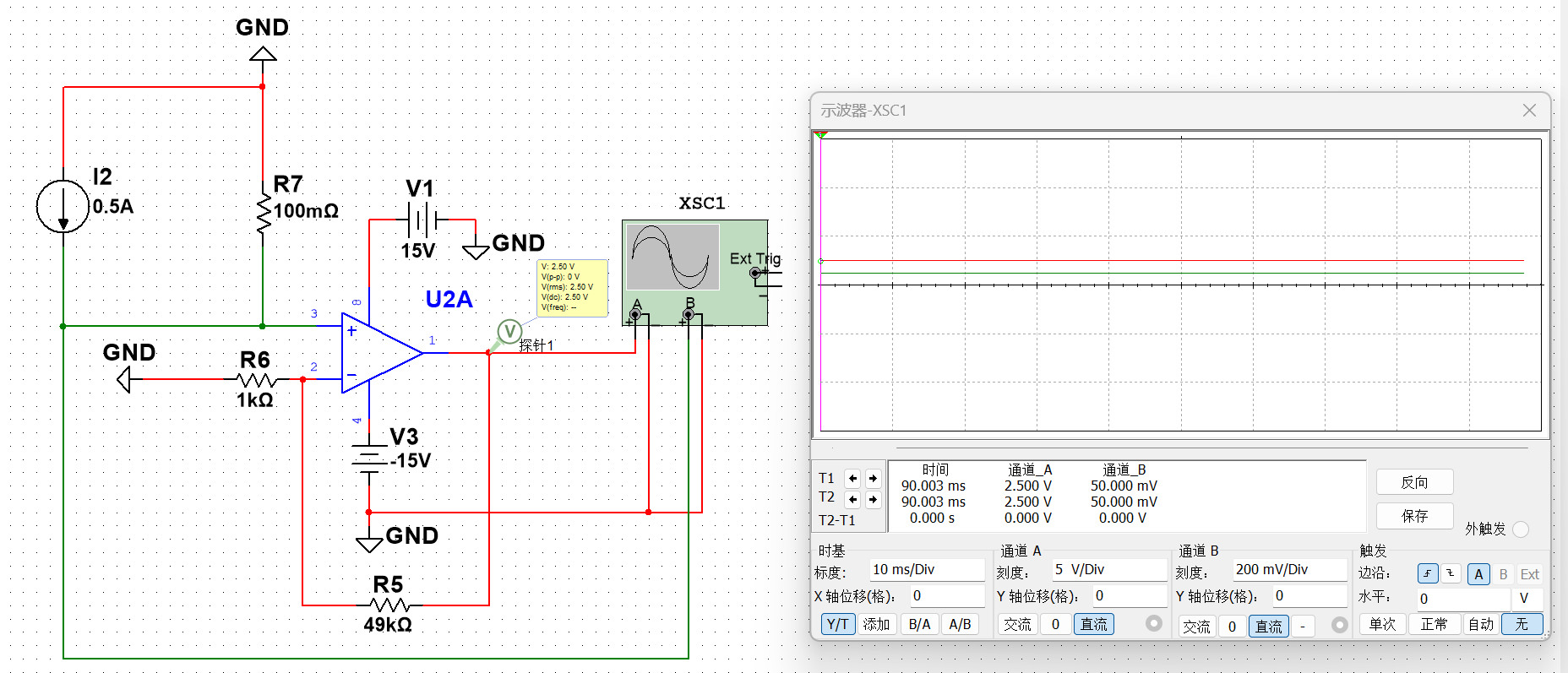

二、低侧单向电流检测电路仿真

仿真软件：multium 14.0

---
