架起EtherCAT与PROFINET的桥梁：实现全域电机设备的安全联控

在电力行业的自动化车间里，我常遇到一个核心挑战：如何让来自不同“阵营”的智能设备顺畅对话，共同守护昂贵的电机设备？这不仅是技术问题，更关乎生产安全与效率。

我们的现场，一端是坚定采用德国倍福（Beckhoff）PLC的工程师团队，其核心是EtherCAT总线——它以极高的实时性和灵活的拓扑结构著称，是处理复杂控制逻辑的利器。另一端，是车间级管理层坚定推行的PROFINET网络，它作为工业以太网的主流标准，需要统筹全局，扮演“主站”的角色，连接着至关重要的马达保护器。这些保护器是电机的“贴身保镖”，实时监测电流、温度、振动，任何异常都需即刻上报。

问题在于：EtherCAT和PROFINET说着不同的“语言”。倍福PLC作为EtherCAT主站，其下的设备无法直接被上位的PROFINET主站（如西门子S7-1500PLC）识别和管理。这就形成了一个信息孤岛——高层的PROFINET网络无法直接获取底层EtherCAT从站设备的实时状态，也无法对连接在倍福PLC上的马达保护器下达统一的保护指令。

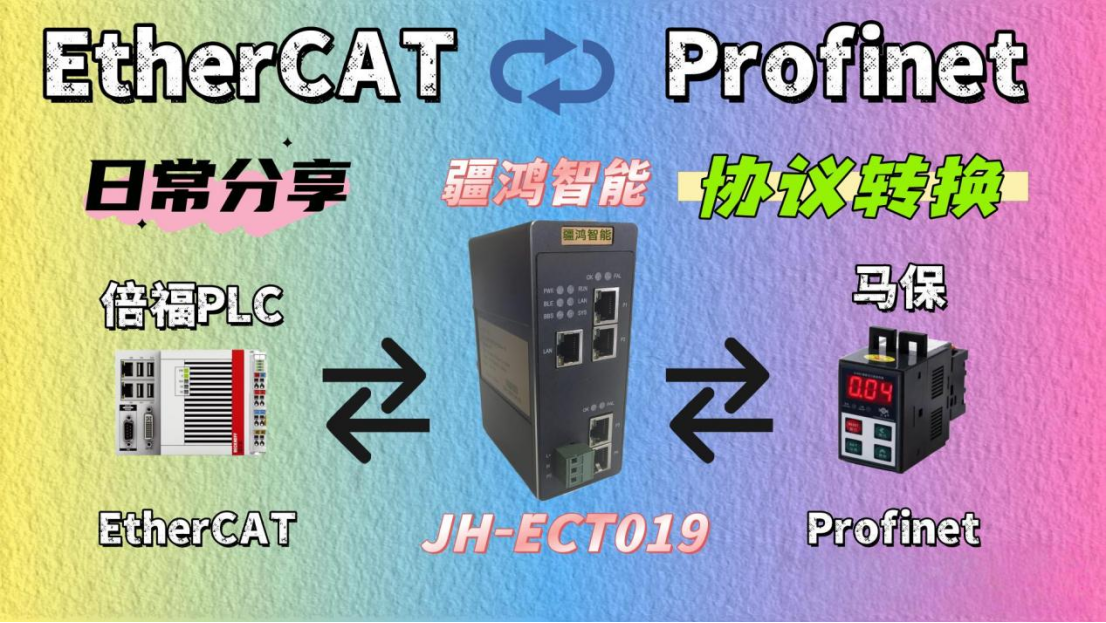

解决方案的核心，在于一座“协议桥梁”：ETHERCAT转PROFINET网关。

这座“桥梁”的角色非常精妙。它一端作为PROFINET网络的从站，谦逊地接受主站的调度和指令；另一端则扮演EtherCAT网络的主站，主动地去管理和采集其下所有从站设备的数据，这其中就包括了连接在倍福PLC系统上的那些关键马达保护器。

实施过程并非简单的物理连接。我们需要在PROFINET主站的组态软件中，导入网关的GSDML硬件描述文件，将其识别为一个标准的PN从站设备，并为其分配输入/输出地址。随后，在网关自身的配置工具中，详细映射EtherCAT从站网络中每个马达保护器的数据点——例如，将保护器的“实时电流值”映射到PROFINET主站的某个输入地址，将主站的“电机启停命令”映射到EtherCAT的某个输出地址。

当配置完成，系统上电，数据流便开始了无缝的“翻译”与传递：PROFINET主站发出的控制命令，经由网关“翻译”成EtherCAT报文，下达给倍福PLC及马达保护器；反之，保护器监测到的所有预警和故障信息，也通过这座桥梁，实时、无误地呈现在PROFINET的上位机监控画面上。

最终，我们构建了一个既尊重现有技术架构，又满足统一管理需求的融合网络。PROFINET作为可靠的“大脑”，统筹全局；EtherCAT作为敏捷的“神经末梢”，精准执行。而这一切的最终目的，正是为了保障电机设备的安全运行——在电力这个对稳定性和安全性要求极高的领域，让每一次数据的跨协议旅行，都成为生产安全最坚实的基石。
