【嵌入式面试题】STM32F103C8T6 完整元器件解析 + 面试问题答案

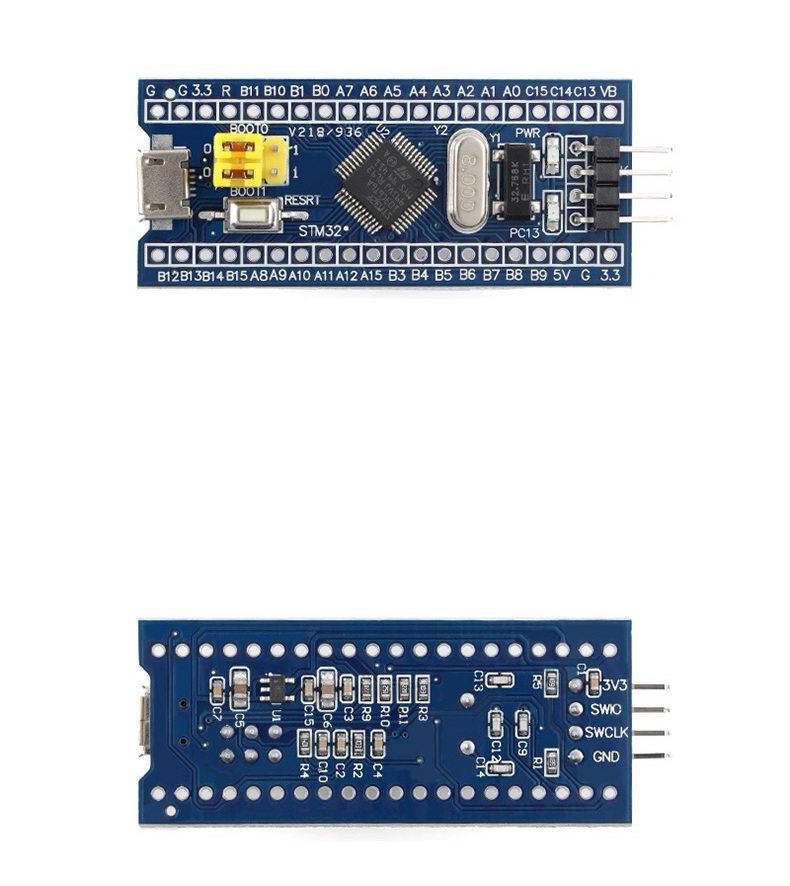

一、完整元器件清单及选型逻辑（含补充）

1. 主控核心模块

元器件	参数规格	功能作用	选型原因
STM32F103C8T6	32 位 Cortex-M3，72MHz 主频，64KB Flash，20KB RAM，LQFP48 封装	系统运算、外设控制核心	性能适配中低端场景，外设丰富（ADC/SPI/I2C），成本低，生态成熟（HAL 库 + CubeMX）

2. 电源管理模块

元器件	参数规格	功能作用	选型原因
AMS1117-3.3V	输入 4.75-12V，输出 3.3V/1A	线性稳压，给 MCU / 外设供电	匹配 STM32 3.3V 核心电压，1A 电流余量充足（系统总电流＜500mA），纹波小（＜50mV）
陶瓷电容（0.1μF）	0.1μF/50V	滤除电源高频噪声	高频响应快（ns 级），抵消 MCU 开关动作产生的高频干扰
电解电容（10μF）	10μF/16V	滤除电源低频纹波	容值大，提供启动时瞬时大电流，弥补陶瓷电容低频容量不足
二极管（1N4007）	正向压降 0.7V，额定电流 1A	电源防反接保护	通用整流管，成本低，满足小功率系统防反接需求

3. 复位电路模块

元器件	参数规格	功能作用	选型原因
轻触按键	4 脚贴片 / 直插	手动触发系统复位	方便调试或系统异常时重启，结构简单易集成
上拉电阻（10kΩ）	10kΩ/0.25W	常态拉高三极管复位引脚（NRST）	10kΩ 为通用上拉值，既稳定高电平，又避免引脚电流过载（符合 STM32 引脚规范）
陶瓷电容（0.1μF）	0.1μF/50V	与电阻组成 RC 上电复位	RC 时间常数≈1ms，满足 STM32 最小复位时间（＞1μs），保证上电稳定启动

4. 时钟电路模块

元器件	参数规格	功能作用	选型原因
无源晶振（8MHz）	8MHz/±20ppm	提供系统主频（72MHz）基准	可通过 PLL 倍频至 72MHz（8MHz×9），频率匹配 STM32 推荐值，成本低于有源晶振
陶瓷电容（22pF）×2	22pF/50V	晶振匹配电容	匹配 8MHz 晶振负载电容（18-27pF），确保晶振起振稳定，频率精度达标
无源晶振（32.768kHz，可选）	32.768kHz/±20ppm	为 RTC 提供计时时钟	标准 RTC 频率，可分频为 1Hz 信号，功耗低（μA 级），适合时间计时场景

5. BOOT 配置模块（补充遗漏）

元器件	参数规格	功能作用	选型原因
下拉电阻（10kΩ）×2	10kΩ/0.25W	常态下拉 BOOT0、BOOT1 引脚	10kΩ 稳定低电平，使 MCU 默认从 Flash 启动（正常工作模式），符合 STM32 启动规范
跳帽（可选）	2Pin 贴片跳帽	临时切换启动模式	调试时可切换至 “系统存储器启动”（ISP 下载），批量生产可省略以降本

6. 下载调试模块

元器件	参数规格	功能作用	选型原因
SWD 接口（SWDIO/SWCLK）	2Pin 接口	程序下载与在线调试	仅需 2 根线，比 JTAG（4/5 线）更节省引脚，调试效率高
上拉电阻（10kΩ）×2	10kΩ/0.25W	稳定 SWD 引脚电平	提高抗干扰能力，保证调试通信可靠，符合 STM32 调试接口设计规范

7. 基础外设模块（按需扩展）

元器件	参数规格	功能作用	选型原因
LED 指示灯 + 1kΩ 电阻	LED（红色）+1kΩ/0.25W	指示系统状态（电源 / 运行）	1kΩ 限流使电流控制在 2-3mA，既保证亮度，又不超过 STM32 引脚最大灌电流（20mA）
MAX3232+1μF 电容 ×4	3.3V 供电，1μF/50V 电容	TTL 与 RS232 电平转换	MAX3232 为通用转换芯片，1μF 电容匹配其内部电荷泵需求，实现与 PC 串口通信

二、企业面试问题及详细答案

1. 基础选型类

问题 1：STM32F103C8T6 的核心电压、最大主频、Flash 和 RAM 容量分别是多少？选型时为什么优先选它而非 51 单片机或 STM32F4 系列？

答案：

• 核心参数：核心电压 3.3V，最大主频 72MHz，Flash 64KB，RAM 20KB。
• 选型原因：
  1. 对比 51 单片机：算力提升 5-10 倍（72MHz vs 11.0592MHz），集成更多外设（ADC/SPI），无需额外扩展芯片，功耗更低（睡眠模式 2μA vs 51 的 10μA+）；
  2. 对比 STM32F4 系列：F4 主频更高（168MHz）但成本高 30%+，且 F1 的 72MHz 已满足中低端场景（如智能家居、工业控制），性价比更高。

问题 2：电源电路中，0.1μF 和 10μF 电容的作用有何区别？如果换成 1μF 和 100μF 会有什么问题？

答案：

• 作用区别：0.1μF 陶瓷电容滤除高频噪声（响应快，ns 级），抵消 MCU 开关动作干扰；10μF 电解电容滤除低频纹波（容值大），提供启动瞬时大电流。
• 替换问题：
  1. 0.1μF 换 1μF：高频响应变慢，无法有效滤除高频干扰，可能导致 MCU 供电不稳定；
  2. 10μF 换 100μF：电解电容体积变大（占用 PCB 空间），且低频滤波过度，可能影响电源动态响应速度（如 MCU 突发大电流时电压跟不上）。

问题 3：时钟电路中，8MHz 晶振为什么能倍频到 72MHz？如果用 12MHz 晶振，倍频系数多少能达到最大主频？22pF 匹配电容换成 10pF 会有什么影响？

答案：

• 8MHz 倍频 72MHz：STM32F103 内部有 PLL（锁相环），8MHz 晶振经 PLL 倍频 9 倍（8×9=72MHz），且 72MHz 未超过芯片最大主频限制。
• 12MHz 晶振倍频系数：最大主频 72MHz，倍频系数 = 72÷12=6，需将 PLL 倍频系数设为 6。
• 22pF 换 10pF：匹配电容小于晶振推荐负载电容（18-27pF），会导致晶振起振困难或振荡频率偏差过大，系统时钟不稳定，可能引发外设（如串口）通信错误。

问题 4：复位电路中，10kΩ 电阻和 0.1μF 电容组成的 RC 电路复位时间如何计算？如果想延长复位时间，应该调整哪个元器件参数？

答案：

• 复位时间计算：RC 电路复位时间≈1.1×R×C，代入参数得 1.1×10kΩ×0.1μF=1.1ms，满足 STM32＞1μs 的最小复位时间要求。
• 延长复位时间：需增大 RC 时间常数，可选择增大电容容值（如 0.22μF）或增大电阻阻值（如 20kΩ），优先增大电容（电阻过大会导致引脚电平驱动能力下降）。

2. 性能与可靠性类

问题 1：STM32F103C8T6 的 NRST 引脚为什么要设计上拉电阻？如果没有这个电阻，系统可能出现什么问题？

答案：

• 上拉电阻作用：NRST 引脚为低电平时触发复位，高电平时正常工作；上拉电阻可使引脚常态保持高电平，避免因引脚悬空导致电平不稳定（如受干扰变为低电平）。
• 无电阻的问题：引脚悬空时易受电磁干扰，可能误触发复位（系统频繁重启）；或因引脚电平不确定，导致 MCU 上电后无法正常启动（处于复位状态）。

问题 2：电源防反接用 1N4007 二极管，为什么不用肖特基二极管？如果系统电流较大（如 2A），1N4007 还能用吗？应该换什么型号？

答案：

• 不用肖特基的原因：肖特基二极管正向压降小（0.2-0.3V），但反向漏电流大（mA 级），且成本高于 1N4007；1N4007 正向压降 0.7V，反向漏电流小（μA 级），满足小功率系统（＜1A）防反接需求，性价比更高。
• 2A 电流场景：1N4007 额定电流 1A，无法承受 2A 电流，会因过流烧毁；应换1N5408（额定电流 3A，反向耐压 1000V）或SB360（肖特基，3A/60V，适合大电流低压降场景）。

问题 3：调试接口用 SWD 而非 JTAG，有什么优势？SWDIO 和 SWCLK 引脚的上拉电阻可以省略吗？为什么？

答案：

• SWD 的优势：仅需 2 根线（SWDIO/SWCLK），比 JTAG（4/5 线）更节省 PCB 引脚；调试速度更快（支持最高 10MHz 时钟），且可在系统运行时读取寄存器（JTAG 部分功能需暂停系统）。
• 上拉电阻不可省略：SWD 引脚常态为高电平，省略上拉电阻会导致引脚悬空，易受干扰，可能导致调试器无法识别 MCU（通信中断），或调试过程中出现数据传输错误。

问题 4：当系统出现上电后无法启动的问题，你会从哪些元器件入手排查？（时钟、电源、复位电路分别怎么查？）

答案：

1. 电源电路排查：用万用表测 AMS1117 输出端电压，若不是 3.3V，检查输入电源（是否 5V 正常）、1N4007 是否接反（反接会导致无输出）、AMS1117 是否损坏；
2. 复位电路排查：上电后用万用表测 NRST 引脚电压，若持续低电平（＜0.8V），检查复位电容是否短路、上拉电阻是否开路、轻触按键是否粘连；
3. 时钟电路排查：用示波器测晶振引脚是否有 8MHz 波形，若无波形，检查晶振是否虚焊、匹配电容是否接反或损坏（如 22pF 电容短路）。

3. 扩展与优化类

问题 1：如果需要给系统增加 RTC 功能，需要额外增加哪些元器件？32.768kHz 晶振的匹配电容选多大？

答案：

• 额外元器件：32.768kHz 无源晶振 1 个，2 个匹配电容，1 个备份电池（如 CR1220，3V）及电池座（可选，用于断电后保持 RTC 数据）。
• 匹配电容值：32.768kHz 晶振推荐负载电容为 6-12pF，通常选12pF陶瓷电容，确保晶振起振稳定，计时精度达标（±20ppm）。

问题 2：串口通信时，MAX3232 的 4 个 1μF 电容如果换成 0.1μF，会导致什么问题？为什么？

答案：

• 问题：会导致 MAX3232 内部电荷泵无法正常工作，无法将 3.3V TTL 电平转换为 ±12V 的 RS232 电平，最终串口通信中断（PC 无法接收 / 发送数据）。
• 原因：MAX3232 datasheet 明确要求电荷泵电容容值≥0.1μF，但实际应用中 0.1μF 容值过小，无法提供足够的电荷存储，导致电荷泵输出电压不足（达不到 ±12V），无法满足 RS232 电平标准。

问题 3：LED 指示灯的限流电阻选 1kΩ，若换成 500Ω 或 2kΩ，分别会有什么影响？是否符合 STM32 引脚电流规范？

答案：

• 换成 500Ω：电流 =（3.3V-1.8V）÷500Ω=3mA（LED 正向压降≈1.8V），符合 STM32 引脚最大灌电流（20mA）规范，但 LED 亮度会变亮，功耗略有增加；
• 换成 2kΩ：电流 =（3.3V-1.8V）÷2kΩ=0.75mA，电流过小导致LED 亮度明显变暗（可能肉眼看不清），但仍符合引脚电流规范；
• 结论：两种替换均符合规范，但 500Ω 更接近推荐值，2kΩ 亮度不足，不推荐。

问题 4：若系统需要电池供电（3.7V 锂电池），原 AMS1117-3.3V 还能用吗？如果不能，应该换什么电源芯片？为什么？

答案：

• 原芯片不能用：AMS1117 线性稳压器要求输入电压比输出电压高至少 1.2V（压差），3.7V 锂电池满电时 3.7V，压差 = 3.7V-3.3V=0.4V＜1.2V，会导致 AMS1117 输出电压不稳定（低于 3.3V），MCU 无法正常工作。
• 替换芯片：应选低压差线性稳压器（LDO），如 HT7333（压差 0.15V）或 XC6206（压差 0.05V）；这类芯片压差小（＜0.2V），3.7V 锂电池即使放电至 3.5V，仍能稳定输出 3.3V，满足电池供电需求。

4. 实战经验类

问题 1：批量生产时，发现部分板子的时钟频率偏差较大，可能是什么原因导致的？（从晶振、匹配电容、布局布线角度分析）

答案：

1. 晶振问题：采购的晶振精度超标（如实际精度 ±50ppm，远超标称 ±20ppm），或晶振引脚虚焊（接触不良导致频率偏移）；
2. 匹配电容问题：电容容值偏差大（如标称 22pF，实际 18pF），或电容焊接反（陶瓷电容有极性时反接会导致容值变化）；
3. 布局布线问题：晶振与 MCU 距离过远（＞5mm），或晶振周围有大功率器件（如电源芯片），受电磁干扰导致频率不稳定；晶振引脚布线过宽（＞0.2mm），引入寄生电容，改变实际负载电容值。

问题 2：调试时发现 SWD 无法识别 MCU，除了元器件问题，还有哪些可能的原因？（如引脚虚焊、MCU 损坏、下载器设置）

答案：

1. 引脚虚焊 / 短路：SWDIO 或 SWCLK 引脚虚焊（接触不良），或两引脚之间短路（如焊锡连桥）；
2. MCU 损坏：MCU 因过压（如电源接反）或过流（如引脚短路）烧毁，导致调试接口无响应；
3. 下载器设置：ST-Link 未正确安装驱动（电脑设备管理器显示未知设备），或调试软件（如 Keil）中 MCU 型号选择错误（如选 STM32F103C6T6 而非 C8T6）；
4. 供电问题：调试时 MCU 供电不稳定（如 AMS1117 输出电压波动），导致 MCU 无法进入调试模式。

问题 3：系统在低温（-20℃）环境下无法正常工作，排查后发现是晶振不起振，应该换什么类型的晶振？（普通晶振 vs 工业级晶振）

答案：

• 应换工业级晶振（温度范围 - 40℃~85℃），而非普通民用级晶振（温度范围 0℃~70℃）。
• 原因：普通晶振在 - 20℃时，内部石英晶体的谐振特性会发生变化，导致无法起振或频率偏差过大；工业级晶振采用更高性能的石英材料，且封装工艺更优，能在低温环境下保持稳定的谐振特性，满足 - 20℃的工作需求。

问题 4：设计时为了节省成本，省略了电源电路的 10μF 电解电容，会对系统稳定性产生什么影响？在什么场景下问题会更明显？

答案：

• 稳定性影响：省略 10μF 电解电容后，电源低频纹波无法有效滤除，且 MCU 启动时或外设（如 ADC）突发大电流时，电源电压会出现明显跌落（如从 3.3V 降至 2.8V），可能导致 MCU复位或外设工作异常（如 ADC 采集数据偏差大）。
• 问题明显场景：
  1. 电源输入不稳定的场景（如电池供电，电压随放电逐渐下降）；
  2. 外设频繁启动的场景（如电机、继电器等大电流设备频繁开关）；
  3. 长时间高负载运行的场景（如 MCU 持续以 72MHz 主频工作，且 SPI 外设持续传输数据）。

三、交付物提议：STM32F103C8T6 核心元器件选型表（含供应商参考）

电路模块	元器件名称	核心参数规格	推荐供应商	批量采购单价（参考，1k+）	关键选型备注
主控核心	STM32F103C8T6	32 位 Cortex-M3，72MHz，64KB Flash，20KB RAM，LQFP48	ST 意法半导体	￥5.5 - ￥7.0	优先选原厂或授权代理商（如贸泽），避免翻新料
电源管理	线性稳压器（AMS1117-3.3V）	输入 4.75-12V，输出 3.3V/1A，TO-252 封装	TI（德州仪器）	￥0.8 - ￥1.2	可替代型号：XC6206P332MR（ Torex ）
电源管理	陶瓷电容（0.1μF）	0.1μF，50V，0402/0603 封装，X7R 材质	村田（Murata）	￥0.02 - ￥0.03	X7R 材质温度稳定性优（-55℃~125℃），容差 ±10%
电源管理	电解电容（10μF）	10μF，16V，0805 贴片 / 直插，ESR＜10Ω	尼吉康（Nichicon）	￥0.15 - ￥0.20	贴片式更适合高密度 PCB，直插式成本略低
电源管理	防反接二极管（1N4007）	正向压降 0.7V，额定电流 1A，DO-41 封装	ON Semiconductor	￥0.05 - ￥0.08	可替代型号：1N5819（肖特基，适合大电流场景）
复位电路	轻触按键	4 脚贴片，行程 0.25mm，寿命 10 万次以上	阿尔卑斯（Alps）	￥0.12 - ￥0.18	选择贴片式节省 PCB 空间，优先选镀金触点（防氧化）
复位电路	上拉电阻（10kΩ）	10kΩ，0.25W，0402/0603 封装，1% 精度	国巨（Yageo）	￥0.01 - ￥0.02	通用厚膜电阻，精度 1% 满足复位电路电平稳定需求
复位电路	陶瓷电容（0.1μF）	同电源管理模块 0.1μF 电容	村田（Murata）	￥0.02 - ￥0.03	与电源滤波电容统一型号，降低采购复杂度
时钟电路	无源晶振（8MHz）	8MHz，±20ppm，7.0×5.0mm，负载电容 20pF	爱普生（Epson）	￥0.35 - ￥0.50	工业级可选 ±10ppm，温度范围 - 40℃~85℃
时钟电路	晶振匹配电容（22pF）	22pF，50V，0402 封装，COG 材质	三星（Samsung）	￥0.03 - ￥0.05	COG 材质容温特性最优，确保晶振频率精度
时钟电路（可选）	无源晶振（32.768kHz）	32.768kHz，±20ppm，3.2×2.5mm	精工（Seiko）	￥0.40 - ￥0.60	用于 RTC 功能，优先选圆柱型封装（稳定性更高）
BOOT 配置	下拉电阻（10kΩ）	同复位电路 10kΩ 电阻	国巨（Yageo）	￥0.01 - ￥0.02	与复位电阻统一型号，简化 BOM 表
下载调试	SWD 接口座（2Pin）	2Pin 贴片座，间距 2.54mm，镀金引脚	莫仕（Molex）	￥0.10 - ￥0.15	镀金引脚降低接触电阻，保证调试通信稳定
基础外设	LED 指示灯（红色）	0603 贴片，红色，正向电流 20mA	亿光（Everlight）	￥0.04 - ￥0.06	红色发光效率高，适合状态指示
基础外设	LED 限流电阻（1kΩ）	1kΩ，0.25W，0402 封装，5% 精度	国巨（Yageo）	￥0.01 - ￥0.02	5% 精度满足限流需求，成本低于 1% 精度电阻
基础外设	电平转换芯片（MAX3232）	3.3V 供电，RS232 电平转换，SOIC-8 封装	TI（德州仪器）	￥1.2 - ￥1.5	可替代型号：SP3232（Sipex），功能完全兼容
