2025网络架构

基础组网架构

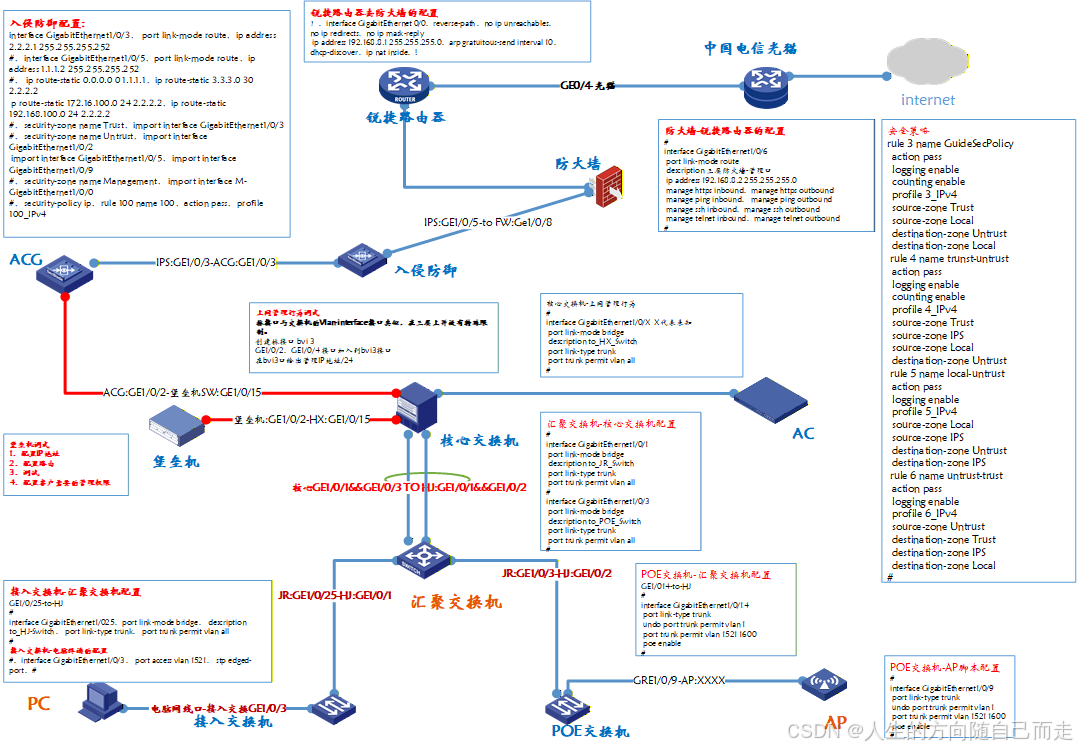

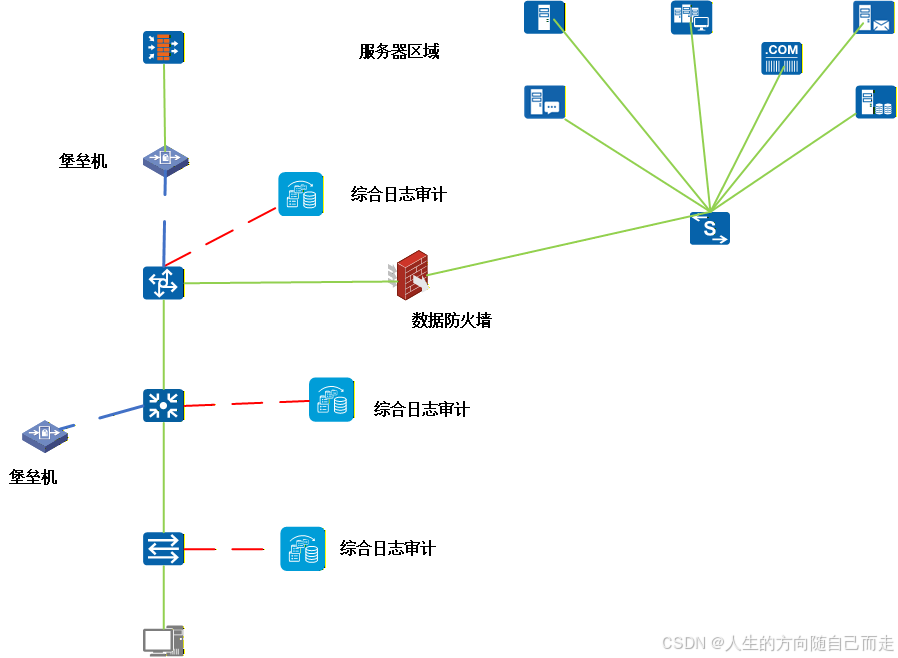

1. 基础组网架构（接入交换机-汇聚交换机-核心交换机（旁挂数据中心防火墙-交换机-服务器）-堡垒机-互联网防火墙-运营商出口光猫-运营商路由器）

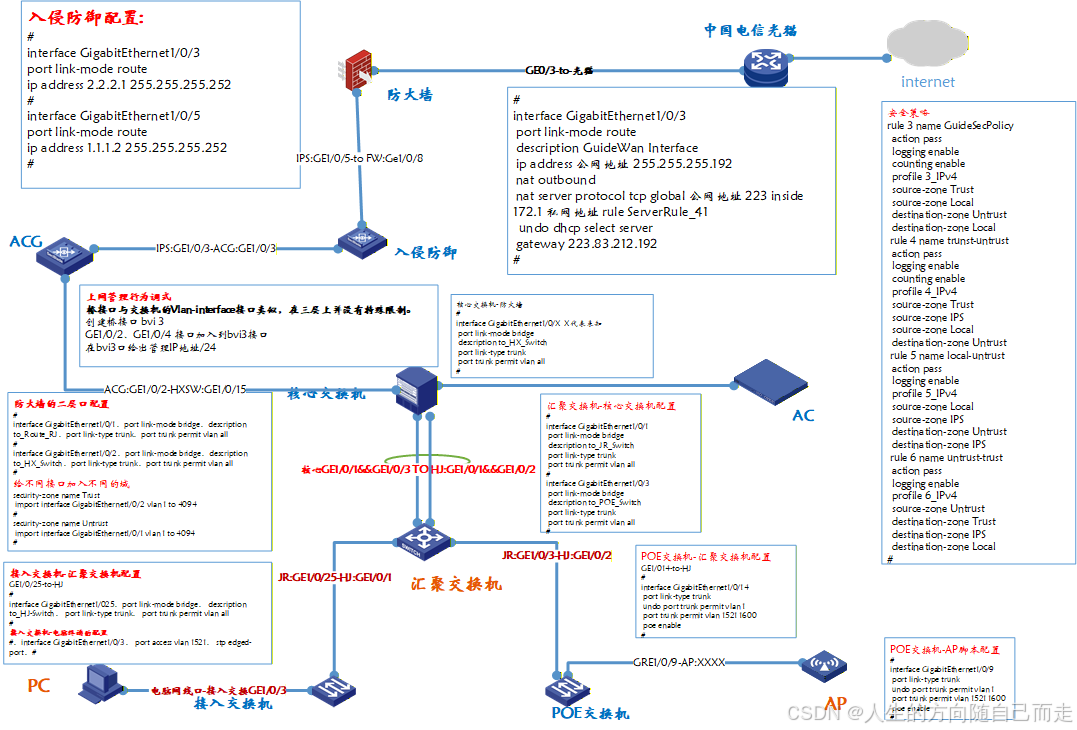

2. 基础组网架构（接入交换机-汇聚交换机-核心交换机（旁挂数据中心防火墙-交换机-服务器）-入侵防御系统-互联网防火墙-运营商出口光猫-运营商路由器）
3. 基础组网架构（终端/服务器-核心交换机-上网管理行为-入侵防御系统-互联网防火墙-运营商光猫-运营商路由器。）

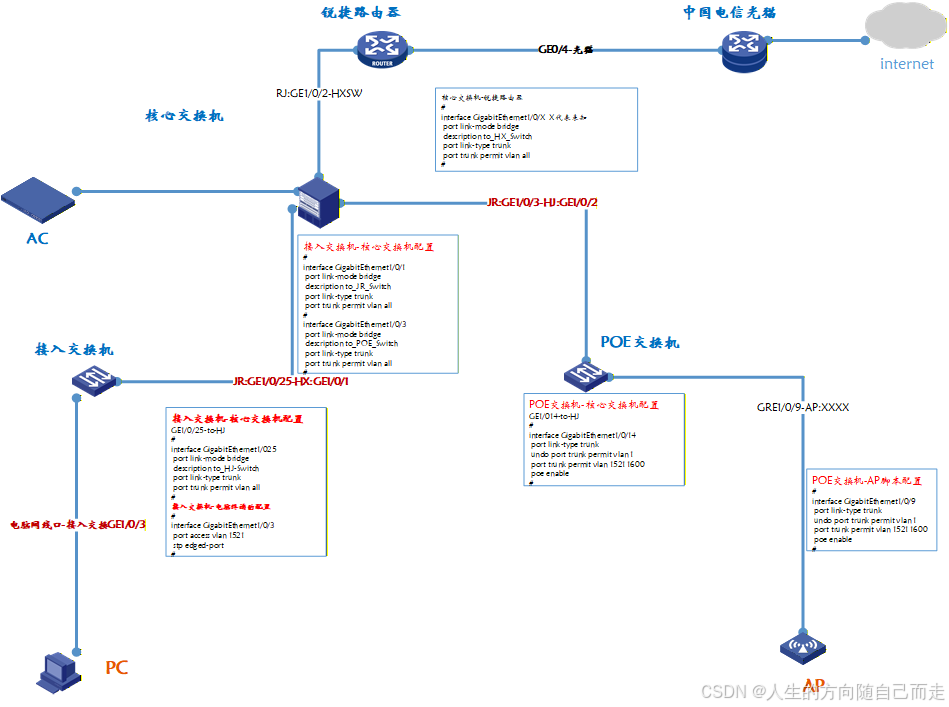

4. 基础组网架构（接入交换机-汇聚交换机-核心交换机-互联网防火墙-锐捷企业路由器-运营商光猫-运营商路由器）

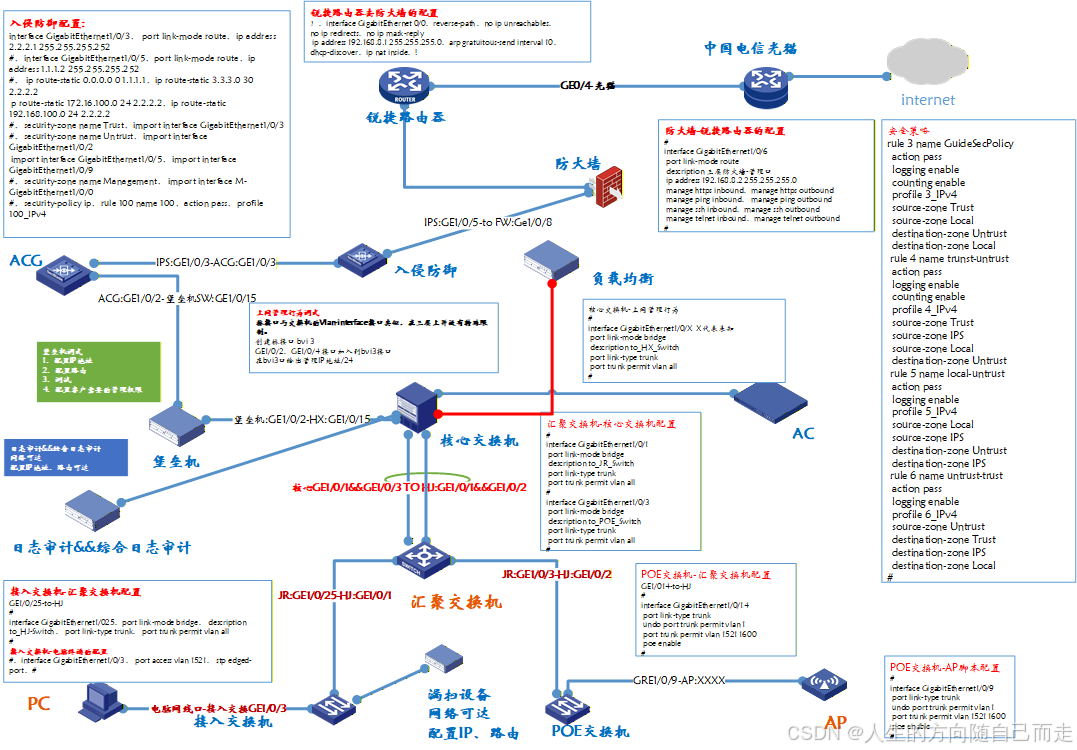

5. 基础组网架构（接入交换机-汇聚交换机-核心交换机（旁挂 堡垒机、综合日志审计、安管一体机、上网管理行为、AC）-内网防火墙-运营商光猫-运营商路由器）

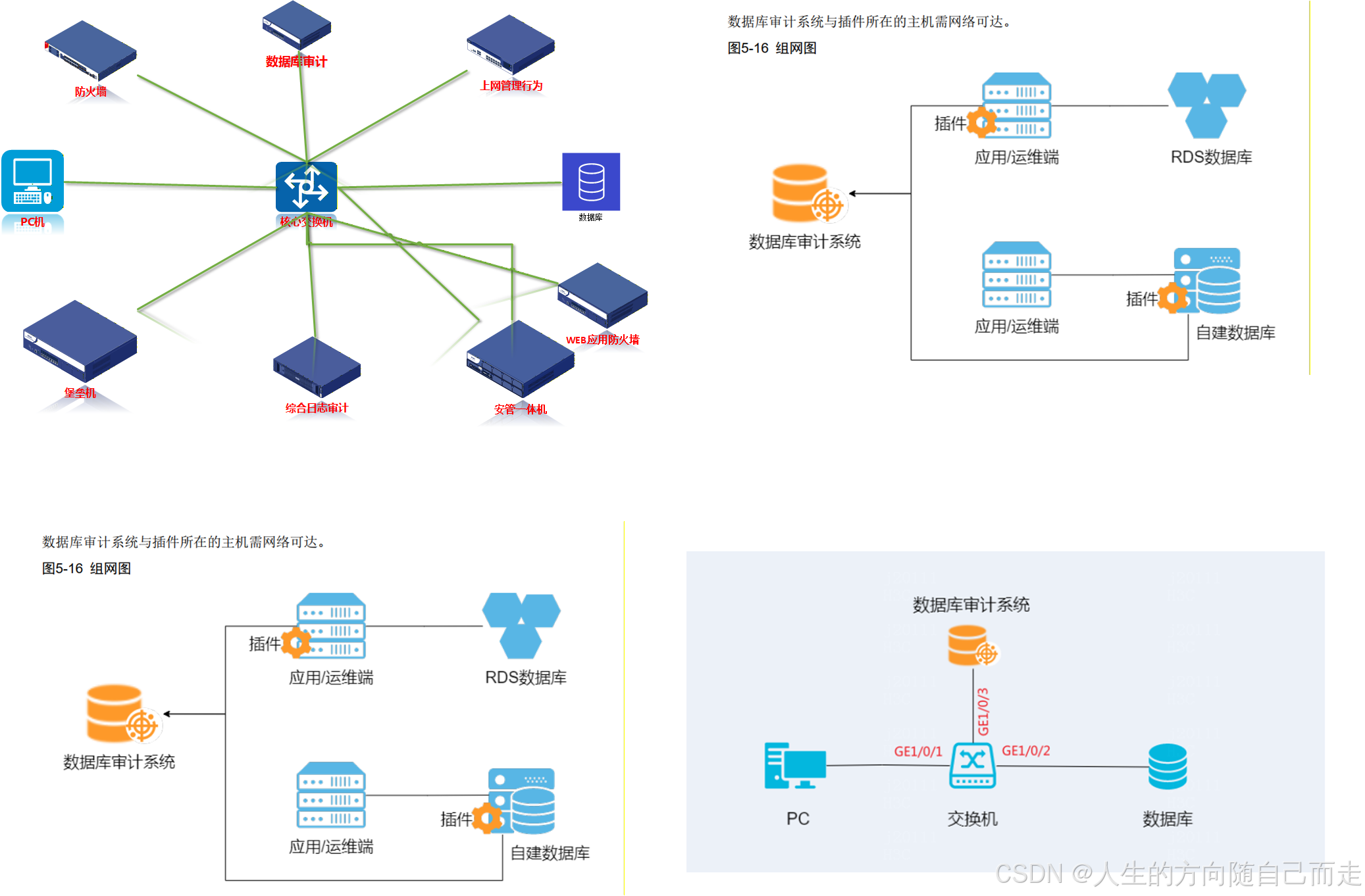

核心交换机可以直连哪些设备（防火墙、数据库审计、漏扫、WAF、安管一体化、综合日志审计、堡垒机）

医疗网组网架构

1. 内网: 终端-接入交换机-汇聚交换机-核心交换机-（交换机-安全产品简称运维中心）-防火墙-专线区域
2. 内网和外网直接有一台/两台网闸（网闸通常做主备模式）
3. 外网: 终端-接入交换机-汇聚交换机-核心交换机-上网管理行为-防火墙-运营商光猫-运营商路由器

设备网 终端-接入交换机-汇聚交换机-核心交换机 （通常与内网和外网隔离）

政务云项目

1. 互联网（业务交换机-IRF-核心交换机（旁挂负载均衡/专线防火墙）-租户防火墙-LJ交换机（旁挂ACG/WAF/网闸）-入侵防御系统-出口隔离防火墙-抗DDOS-出口交换机-机房）
2. 数据中心（服务器（业务区分）-接入交换机（不同的类型-堡垒机）-管理核心交换机-防火墙）
3. 医疗云（业务交换机-IRF-核心交换机（旁挂负载均衡/专线防火墙）-租户防火墙-LJ交换机）-入侵防御系统（网闸）-出口隔离防火墙-出口路由器-机房）

数据中心项目

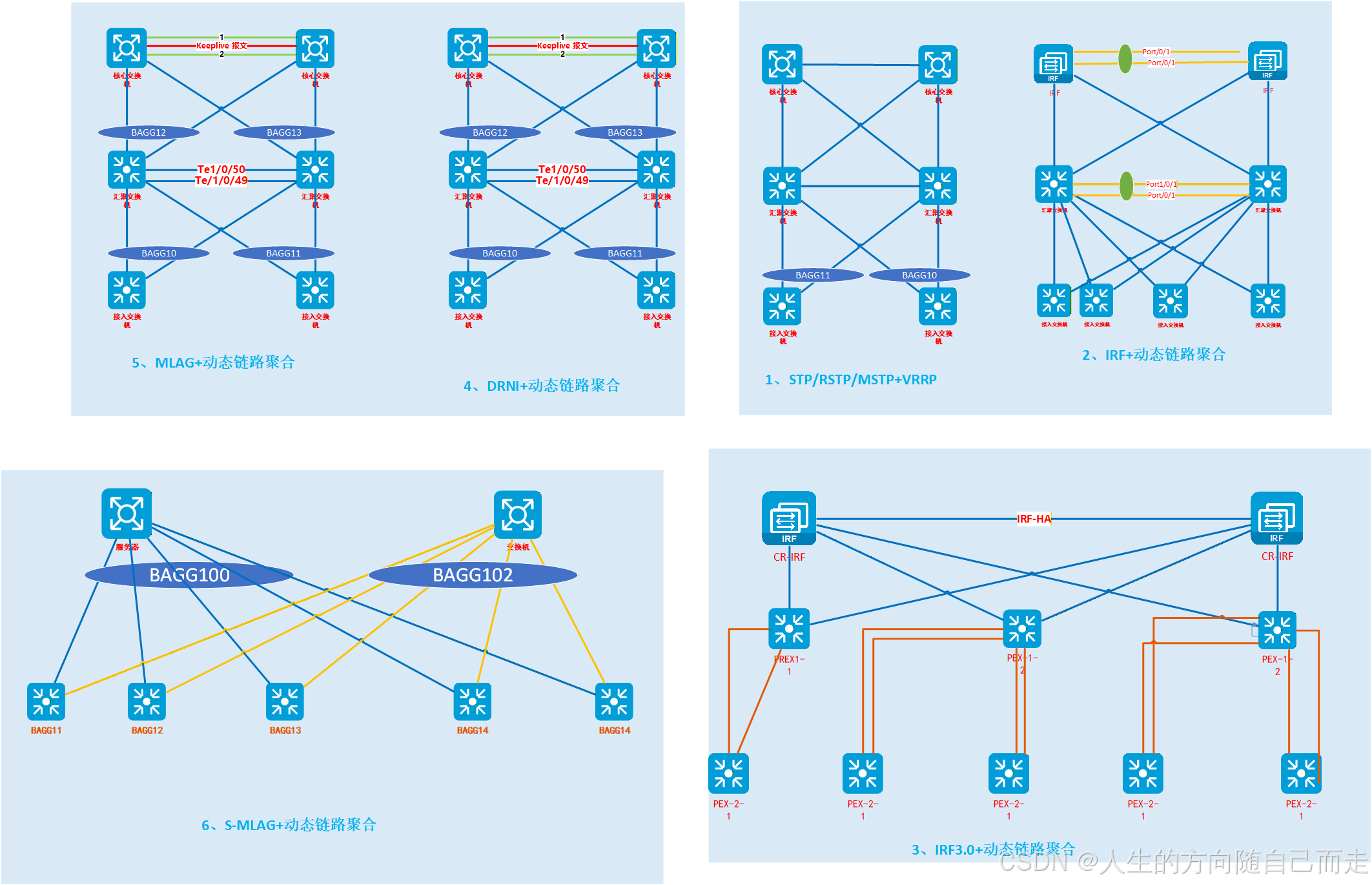

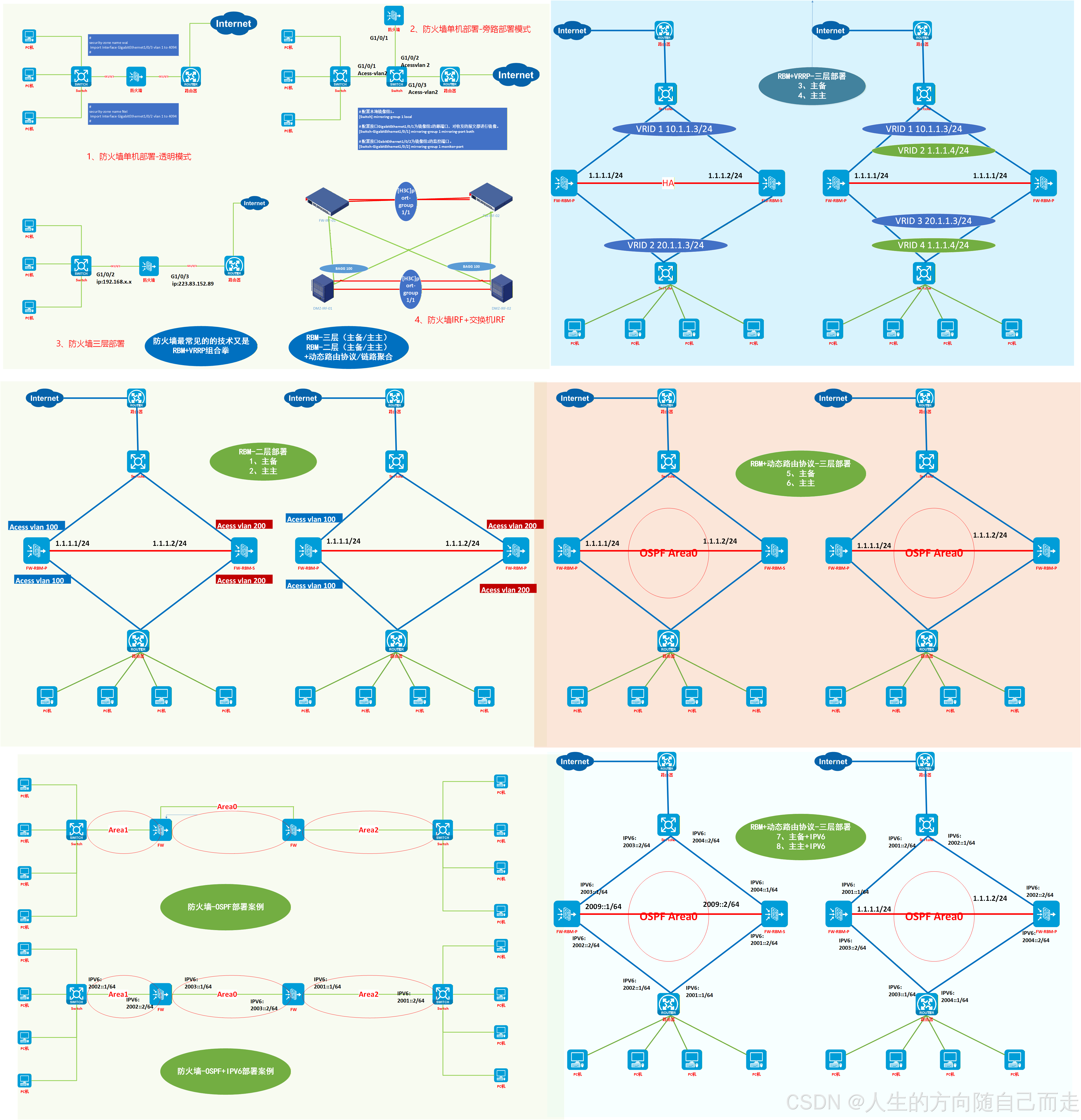

服务器-接入交换机（两两M-LAG+链路聚合）-核心交换机-防火墙（IRF/RBM）-出口交换机两台-运营商设备

服务器-接入交换机（两两M-LAG+链路聚合）-汇聚交换机-核心交换机-防火墙（IRF/RBM）-出口交换机两台-运营商设备

企业组网

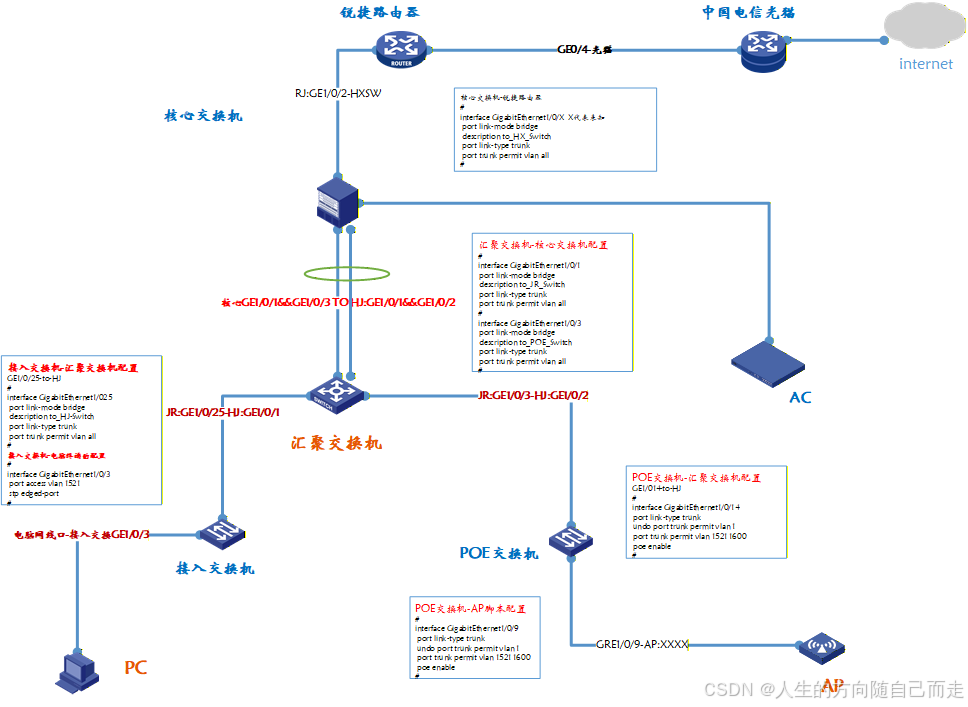

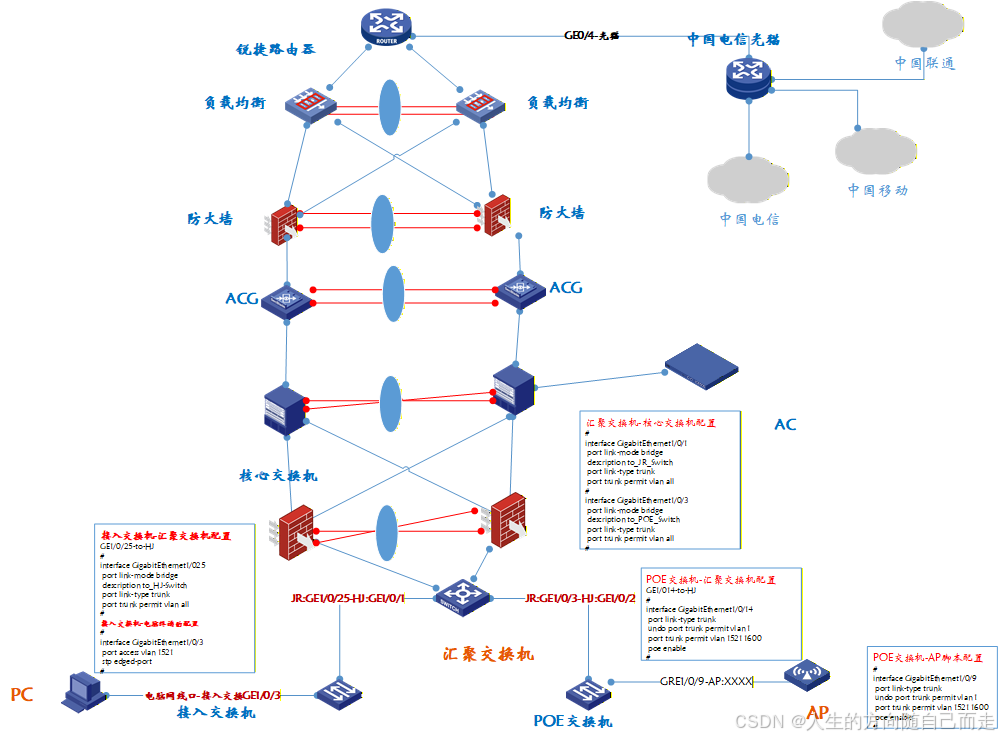

1. 终端-接入交换机-汇聚交换机-核心交换机-防火墙-企业路由器-运营商光猫-互联网

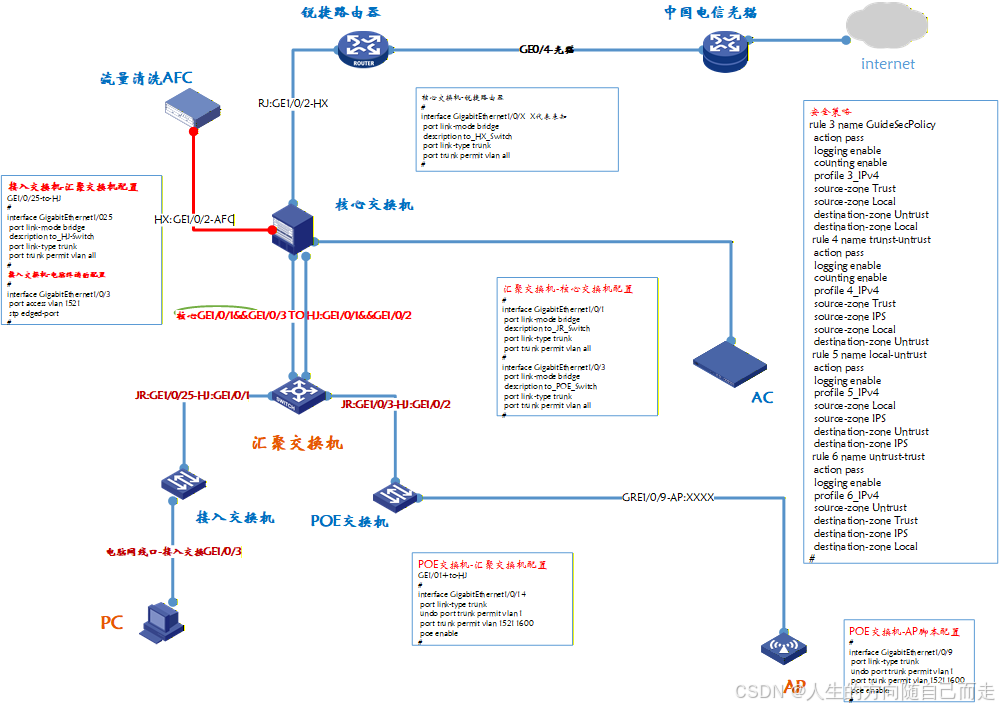

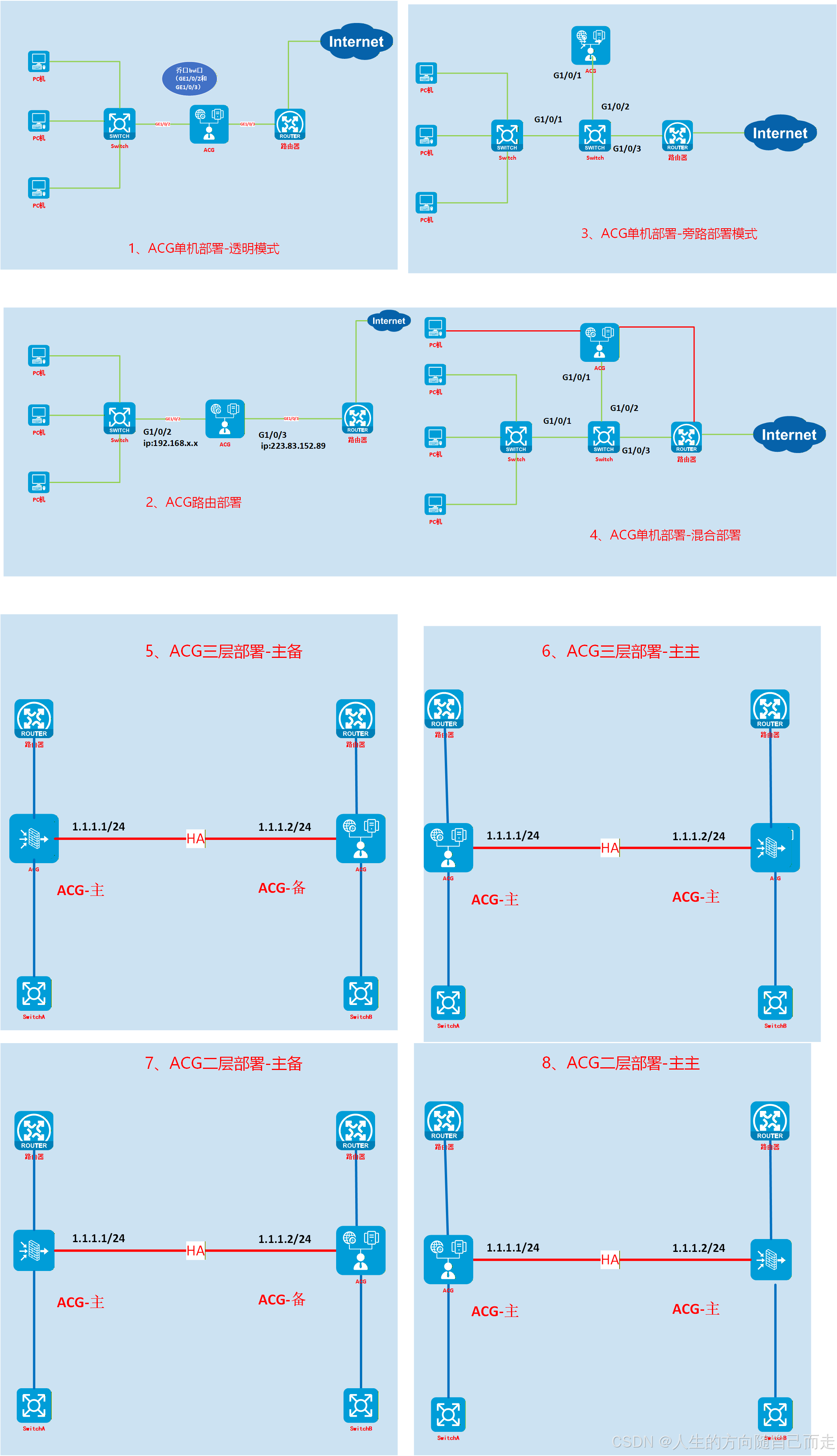

2. 接入交换机-核心交换机（AC/服务器）-ACG-防火墙-互联网

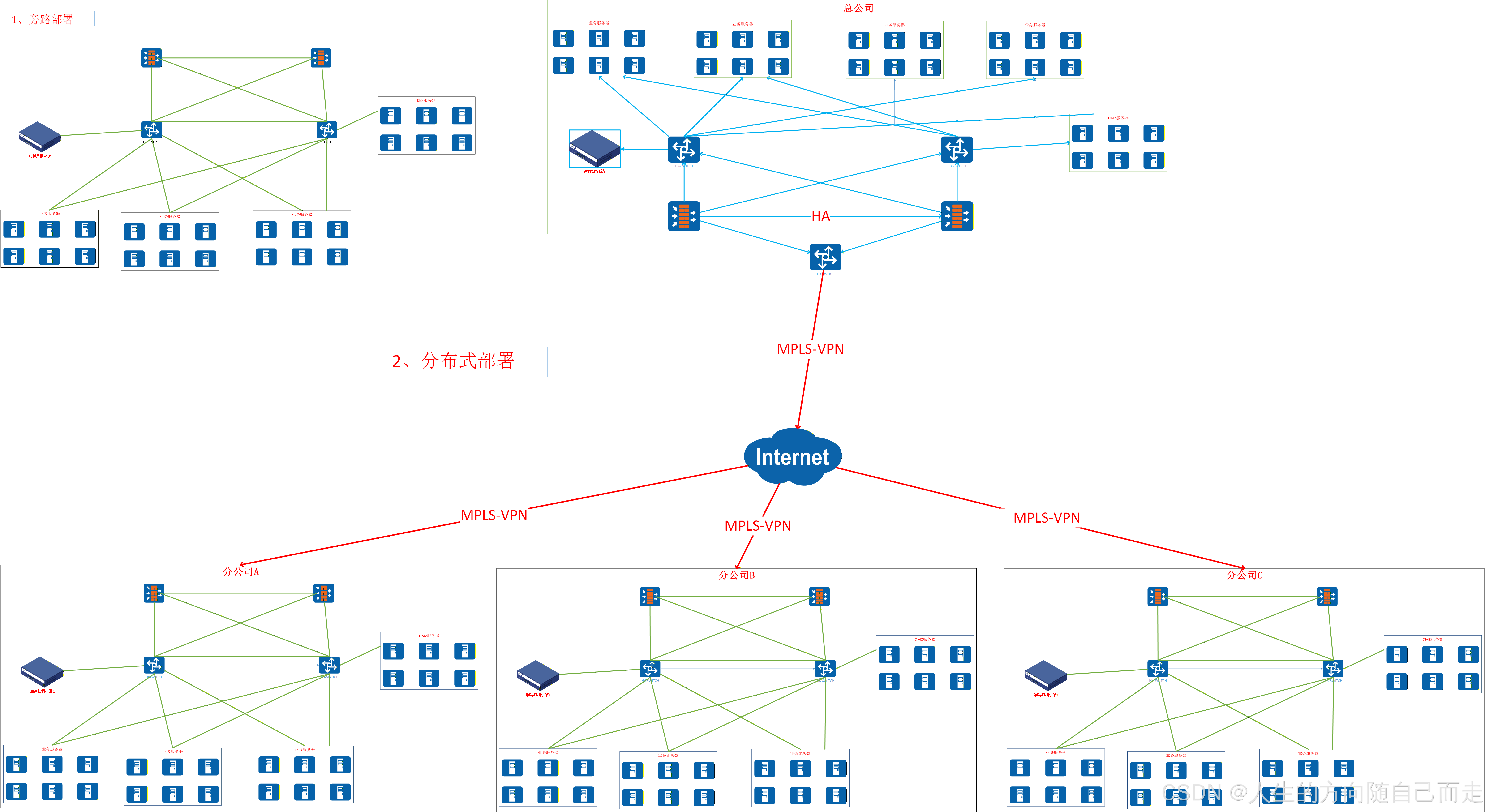

接入交换机-核心交换机（AC/服务器）-ACG-防火墙-MSR（MPLS-VPN）-总公司

设备组网案例-参考

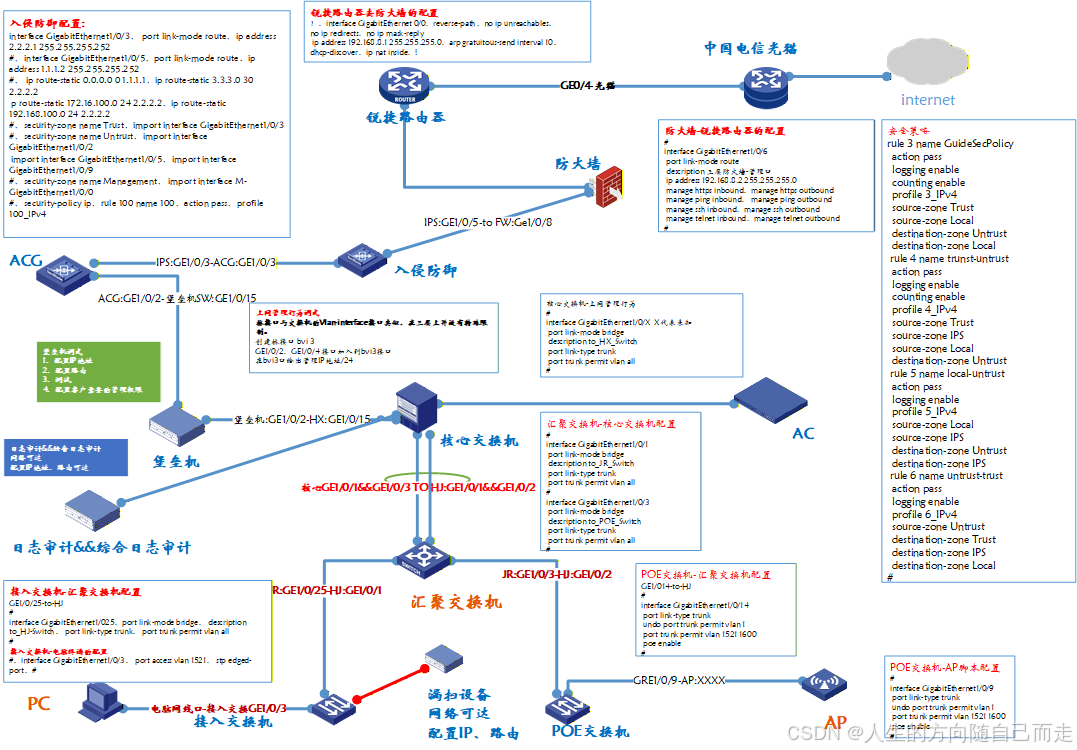

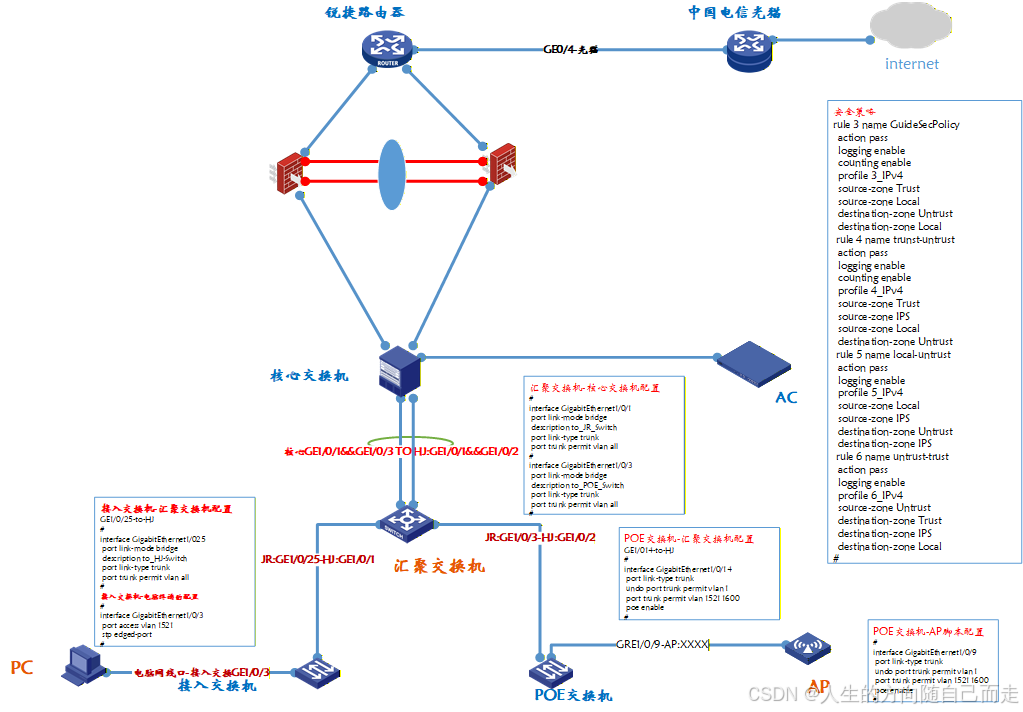

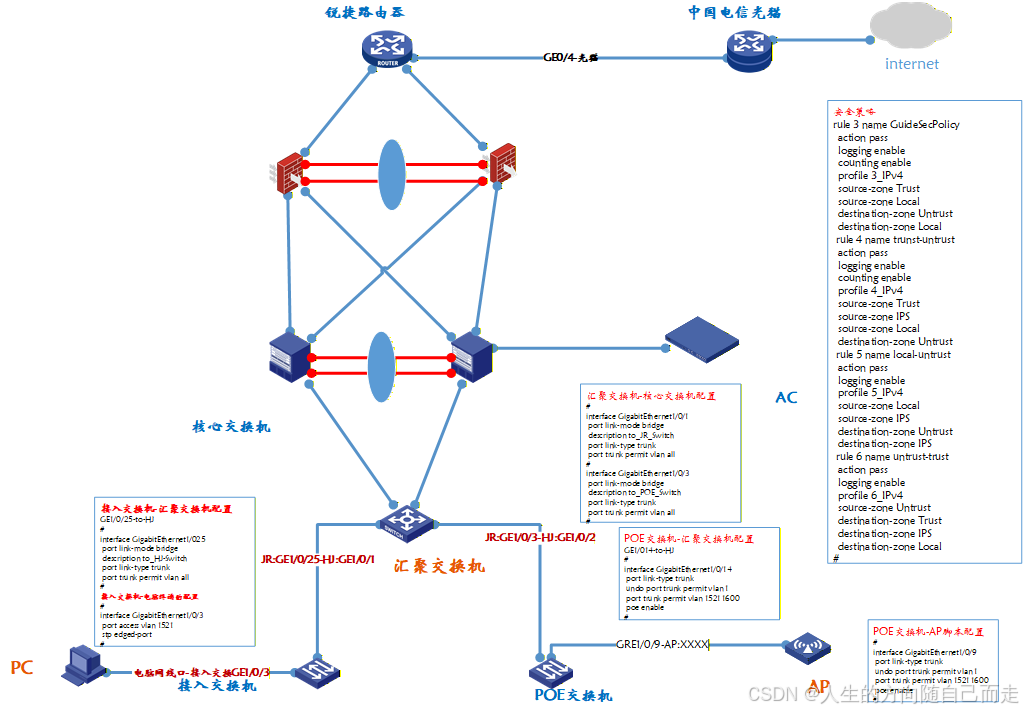

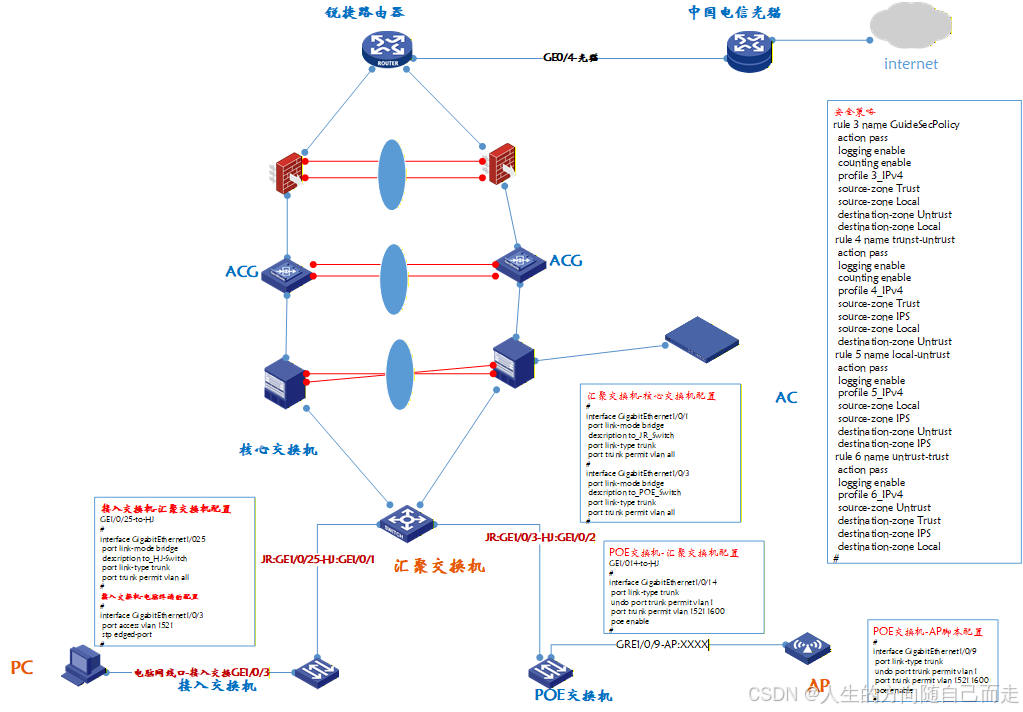

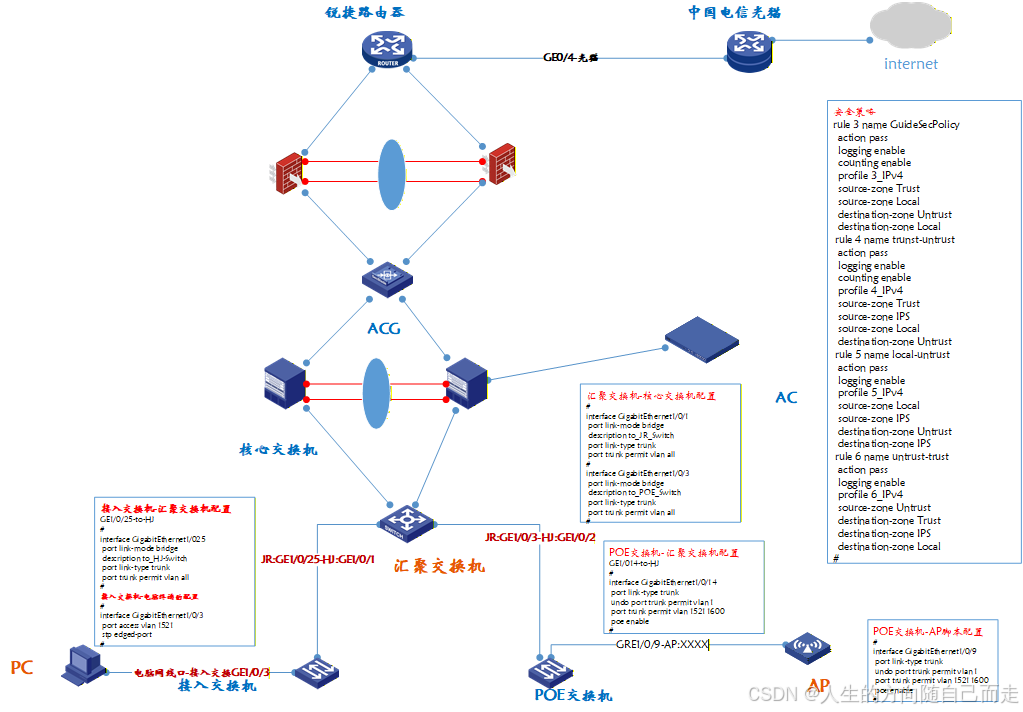

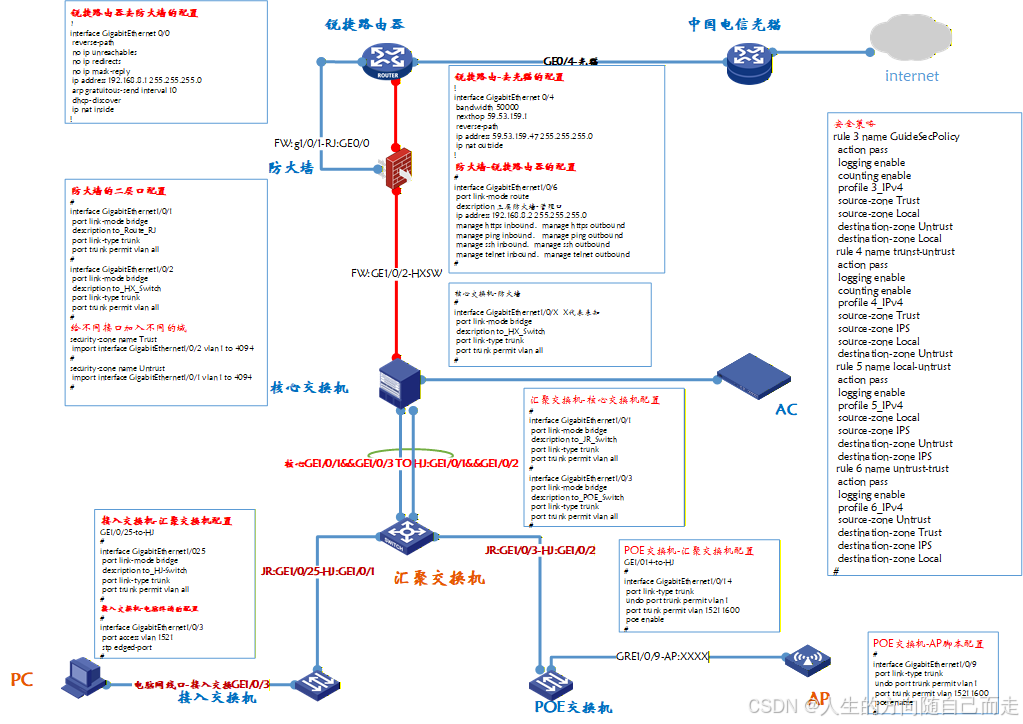

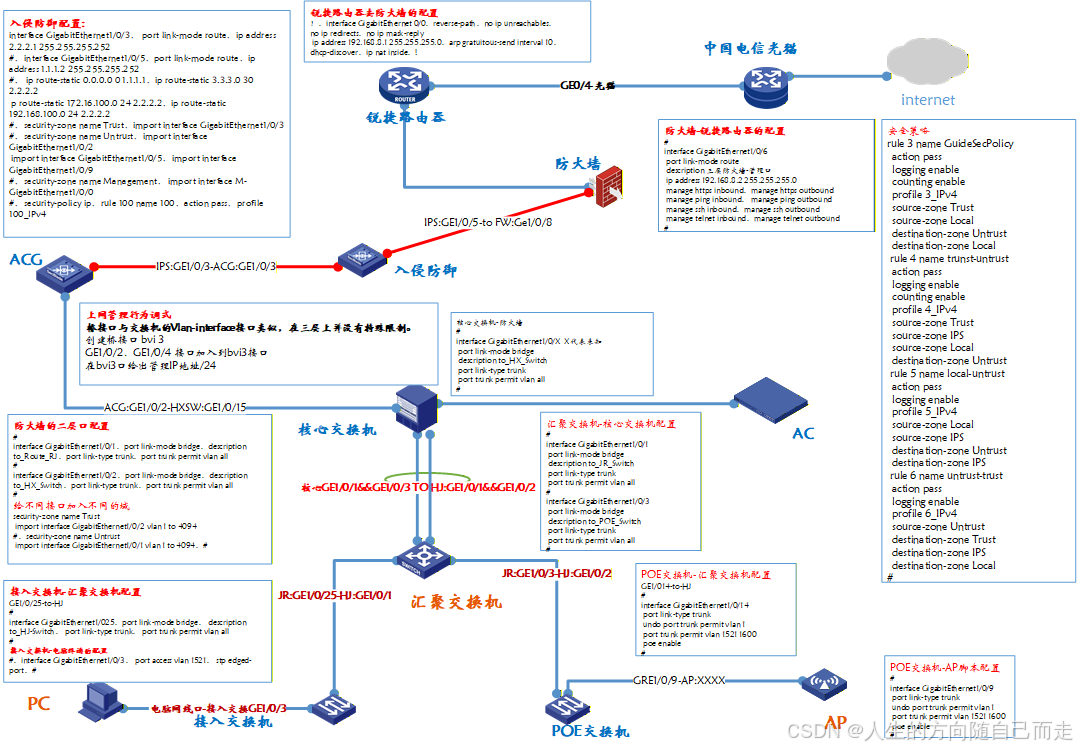

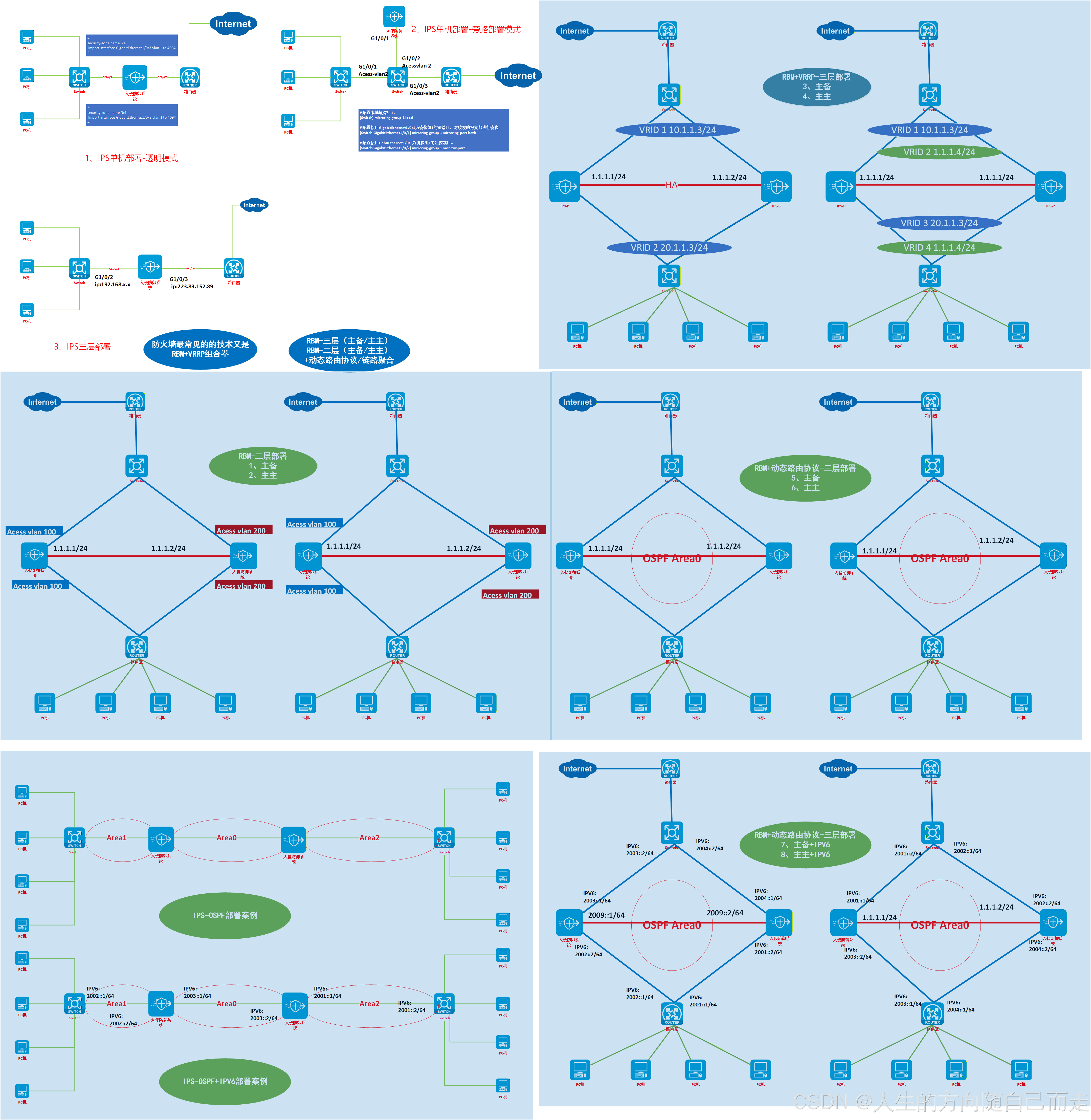

基础网络案例-参考【从基础到复杂】
