【OpenGL】模板测试（StencilTest）

news 2025/10/19 6:22:38

一、模板测试（StencilTest）的引入

二、相关API

1、模板测试的开启/关闭

2、模板测试通过/失败后

3.效果实现

三、模板测试的封装

前言：总结于b站赵新政老师的OpenGL课程，含个人理解，如有错误，很高兴大家可以指出，我会尽快修改的OwO（赵新政的个人空间-赵新政个人主页-哔哩哔哩视频）

一、模板测试（StencilTest）的引入

现在，我们想要为一个物体进行“勾边”，让他更为突出。

该效果实际上是由两个盒体进行实现，首先先渲染box本体，然后边框特效则是将原本的盒体扩大一点，替换成白色材质进行渲染。

可是呢，当我们进行渲染的时候，很显然后渲染的边框效果会遮盖住前面渲染的本体。而为了解决这个问题，就要确保边框效果不会覆盖掉本体内容。因而，就出现了模板测试（StencilTest）。

首先了解模板缓冲（StencilBuffer）：与深度缓冲相似（一张画布），记录了当前绘制的物体覆盖了哪些像素区域（8bit，一般而言8bit就足够使用了）。

借助模板缓冲，可以知道那些像素被绘制过，从而指定规则，只有通过本规则测试的像素才能绘制出来。

在上一物体进行渲染的时候，我们将会根据颜色缓冲更新模板缓冲，在进行下一个物体的渲染的时候，会将当前的颜色缓冲与模板缓冲进行比较，根据设置的模板测试类型来决定是否需要对当前颜色进行渲染。

二、相关API

1、模板测试的开启/关闭

void glEnable(GL_STENCIL_TEST);//开启模板测试

void glDisable(GL_STENCIL_TEST);//关闭模板测试

模板测试条件：设置当前渲染Mesh通过模板测试的条件

void glStencilFunc(GLenum func,GLint ref,GLuint mask);

func:使用模板缓存中的数值与ref如何对比才算通过测试；

ref：参考数值

mask：缓存数值与参考值进行比较前，都要先与mask做AND（＆）操作

func：

GL_NEVER:总是不允许通过测试

GL_ALWAYS:总是通过测试

GL_EQUAL:相等才通过测试

GL_NOTEQUAL:不等才通过测试

GL_LESS:小于才通过测试

GL_GREATER:大于才通过测试

假如我们使用GL_EQUAL

那么假如当前的模板缓冲中的值为value=3，mask=1。

此时如果我们的模板数值ref=1

那么value&mask=1 , ref&mask=1

两个结果相同，那么当前通过了模板测试，可以进行渲染。

2、模板测试通过/失败后

void glStencilOp(GLenum sfail,GLenum zfail,GLenum zpass);

sfail：模板测试失败的时候执行什么操作
zfail：模板测试通过但深度测试失败时执行的操作
zpass：模板测试和深度测试都通过时执行的操作

GL_KEEP:保持当前的模板值

GL_ZERO:将模板值设置为0

GL_REPLACE:将模板值设置为glStencilFunc中指定的参考值

GL_INCR:如果当前模板值小于最大值，则将模板值+1

GL_INCR_WRAP:类似于GL_INCR，但是如果增加后超过了最大值则会绕回0。

GL_DECR:如果当前模板值大于0，则将模板值减1

GL_DECR_WRAP:类似于GL_DECR，但是如果减小后小于0则会绕回最大值。

GL_INVERT:按位翻转当前的模板值

类似于深度缓冲写入，我们也可以决定是否对模板缓冲进行写入。

·开启模板测试情况下，禁止模板缓冲写入

void glStencilMask(GLuint mask)

mask:掩码的每一位对应于模板缓冲区中的每一位，，每当一个位是1时，模板缓冲区的相应位可以被写入；当一个位是0时，相应位不能被写入。

0x00：任何bit位都不允许写入

0xFF：任何bit位都允许写入

举例来讲，如果当前模板缓冲的参考值ref=3，且已经通过了模板测试，若mask=2，则其进行模板缓冲写入的时候，当前新的模板缓冲值=ref&mask=2,所以，如果mask=0x00，那么模板缓冲写入始终为0，而当mask=0xFF的时候，就会直接写入ref。

3.效果实现

因而，想要实现上述的效果，对于box本体而言，其应当开启模板测试之后，设置总是可以通过模板测试（GL_ALWAYS），并设置好ref值，模板测试mask和模板缓冲写入的mask设置为0xFF，其通过模板测试和深度测试的操作应当设置为替换（GL_REPLACE），其余为保持（GL_KEEP）

glEnable(GL_STENCIL_TEST);
glStencilFunc(GL_ALWAYS,1,0xFF);
glStencilMask(0xFF);
glStencilOp(GL_KEEP,GL_KEEP,GL_REPLACE);

而对于白色的框体而言，就应该在开启模板测试之后设置只有当模板测试值不等（GL_NOTEQUAL）的时候才进行渲染，ref值取1，模板测试的mask设置为0xFF，模板缓冲写入的mask设置为0x00（不进行写入）

glEnable(GL_STENCIL_TEST);
glStencilFunc(GL_NOTEQUAL,1,0xFF);
glStencilMask(0x00);

三、模板测试的封装

从设置模板测试的变量去看，我们需要为每一个材质material加入如下变量

//Stencil模板测试
bool m_stencil_test{ false };
GLenum m_stencil_func{ GL_ALWAYS };
GLint m_stencil_ref{ 0 };
GLuint m_stencil_func_mask{ 0xFF };GLenum m_fail{ GL_KEEP };
GLenum m_zfail{ GL_KEEP };
GLenum m_zpass{ GL_KEEP };GLuint m_stencil_mask{ 0xFF };

于是，在渲染阶段，就需要根据材质material中的变量，来对模板测试进行设置，包括：

（1）是否要开启模板检测 glEnable/glDisable(GL_STENCIL_TEST)

（2）通过测试的操作设置 gl_StencilOp(fail,zfail,zpass)

（3）模板测试的比较方式 gl_StencilFunc(func,ref,mask)

（4）是否写入模板缓冲 gl_StencilMask(mask)

void Renderer::set_stencil_test(Material* material)
{if (material->m_stencil_test){glEnable(GL_STENCIL_TEST);glStencilOp(material->m_fail, material->m_zfail, material->m_zpass);glStencilFunc(material->m_stencil_func, material->m_stencil_ref, material->m_stencil_func_mask);glStencilMask(material->m_stencil_mask);}else{glDisable(GL_STENCIL_TEST);}
}

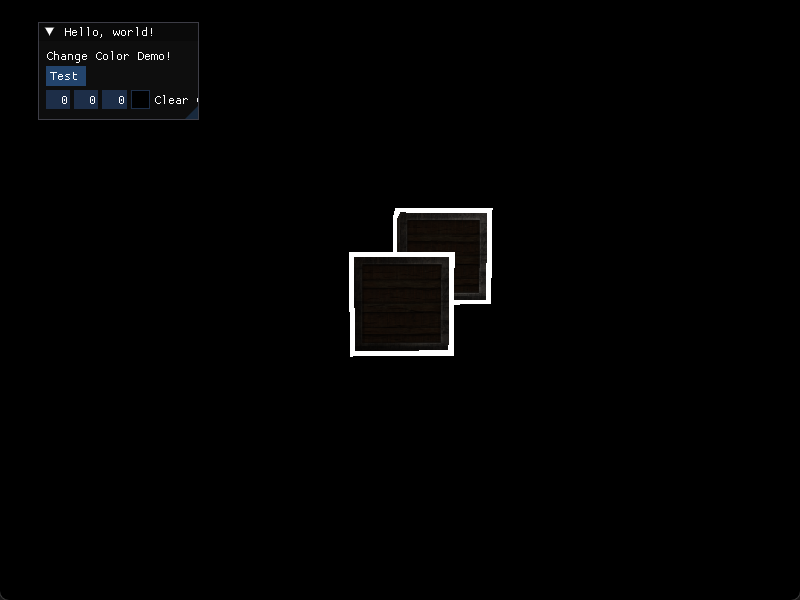

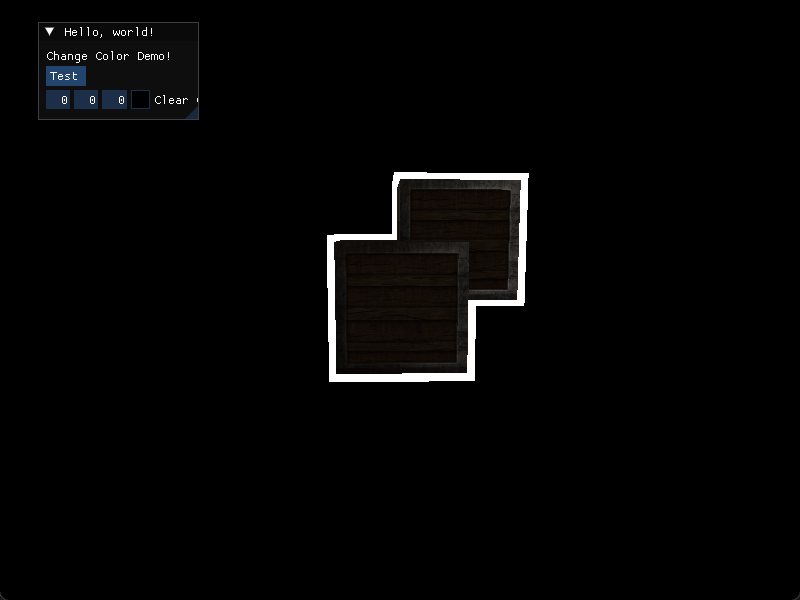

我们可以考虑去实现如下场景，对两个粘连在一起的正方体进行勾边：
