模电基础：反馈的基本概念及组态识别
目录
一、反馈的概念及判定
二、正反馈负反馈的判断
三、直流反馈与交流反馈的判断
四、输出端的电压、电流反馈
五、输入端的串联反馈和并联反馈

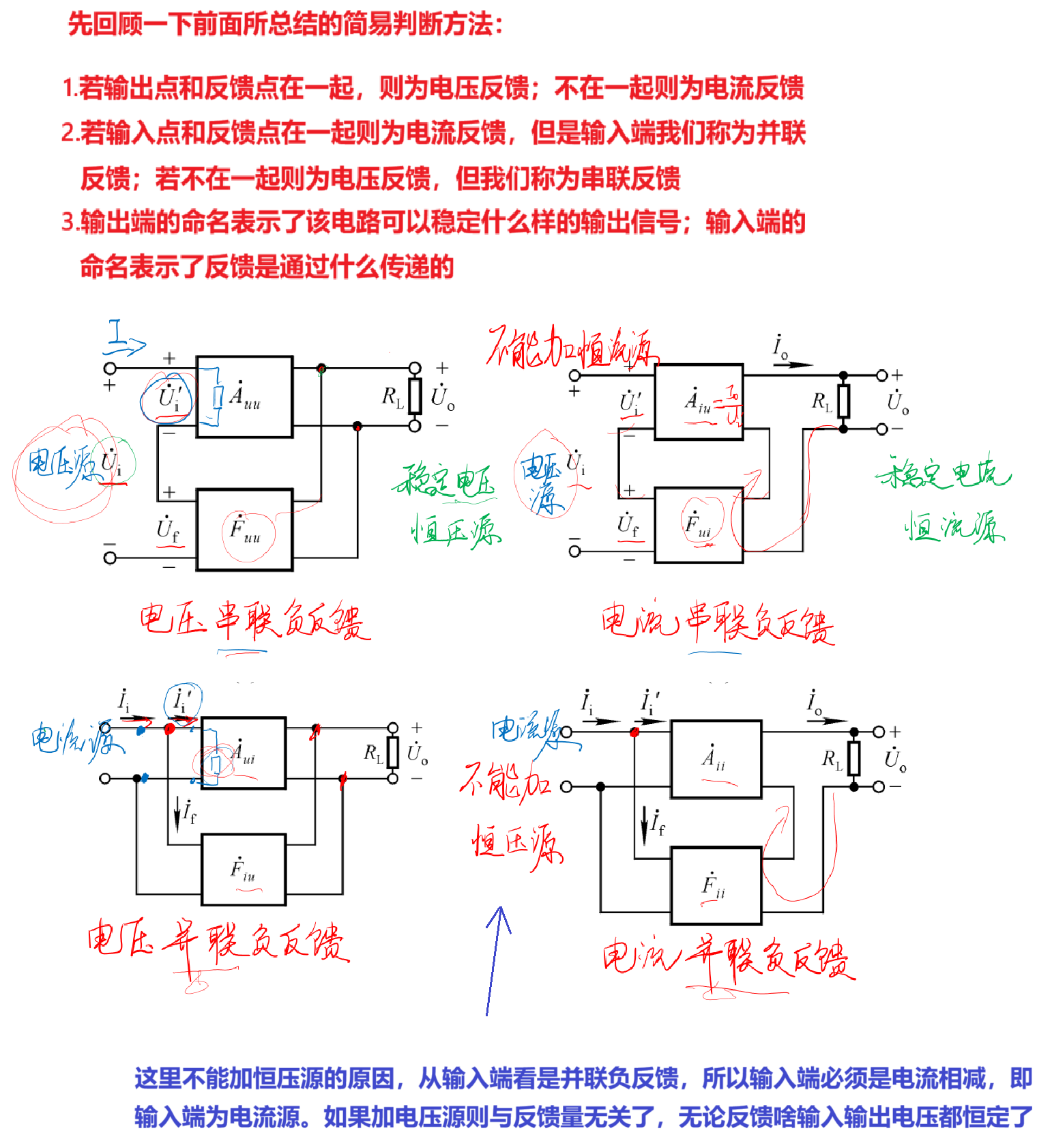

六、交流负反馈的4种组态
在集成运放中，我们说他的开环增益非常大，需要施加一个极小的信号源才能工作在放大区，一旦稍微大点都无法正常工作。然后这个信号源不可能做到这么微小，往往是需要将输出信号接回输入端，让他们两个相互抵消产生负反馈才使得正常工作。
其实反馈不仅仅只有负反馈一种，本篇文章我们就来谈谈反馈的一些组态。这篇文章没有什么理解上的难点，主要是总结了一些快速判断反馈的技巧，我们需要熟练记忆。

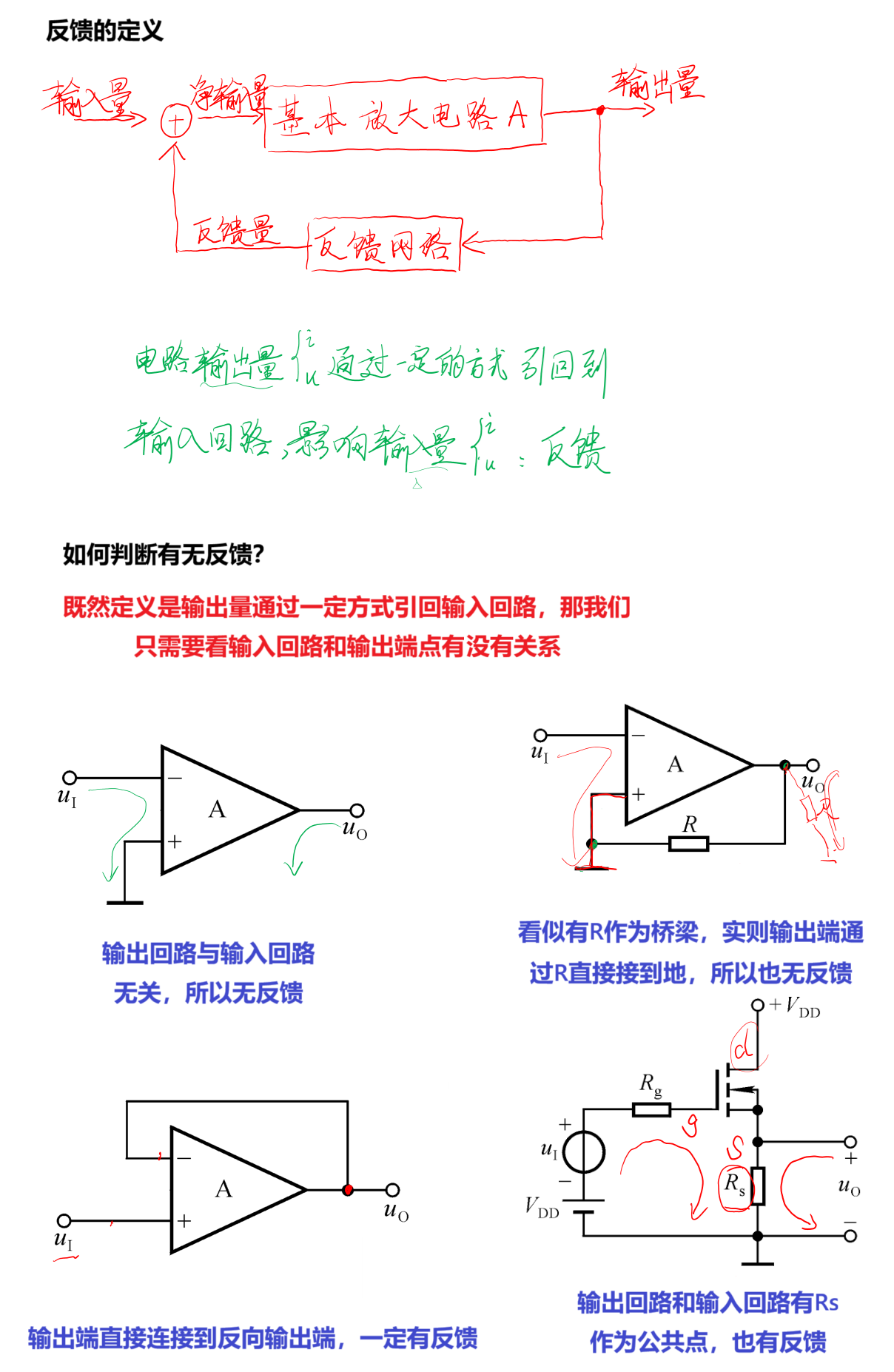

一、反馈的概念及判定
简单来说就是，输出端和输入回路如果有联系，则一定有反馈。

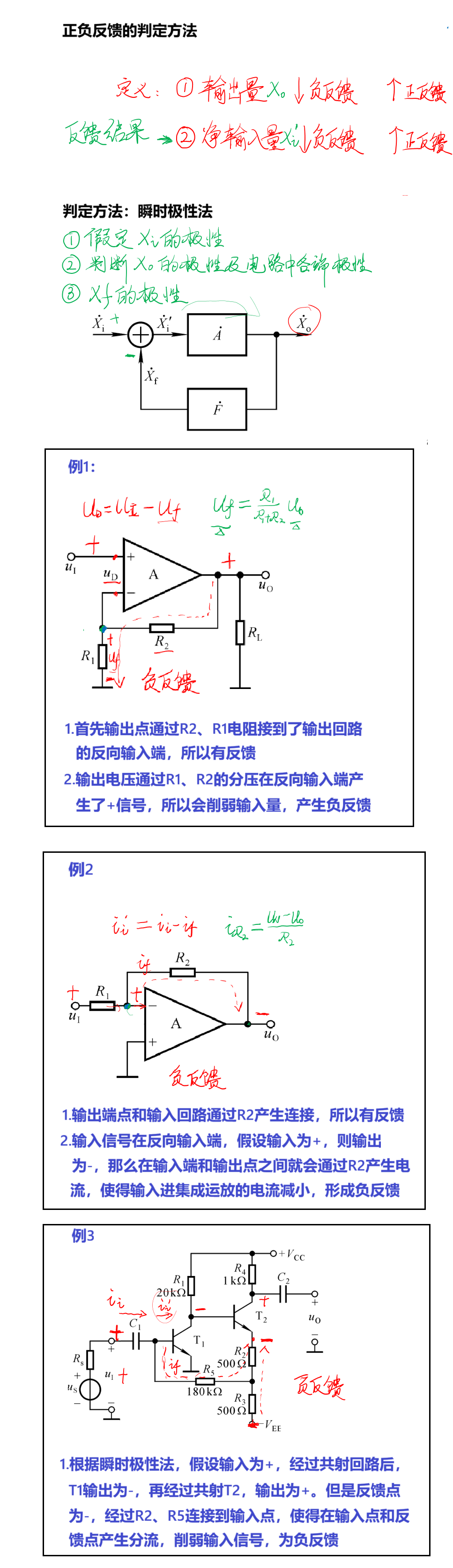

二、正反馈负反馈的判断
总结一下技巧：
在集成运放中，首先要找到反馈点是在输入回路的同向输入端+，还是反向输入端-。如果反馈点连接的是同向输入端，则为正反馈，若连接在反向输入端则为-。
但是这个只适用于集成运放，不适合三极管等原件，且这个不够严谨准确，最好大家还是根据瞬时极性法来精准判断。

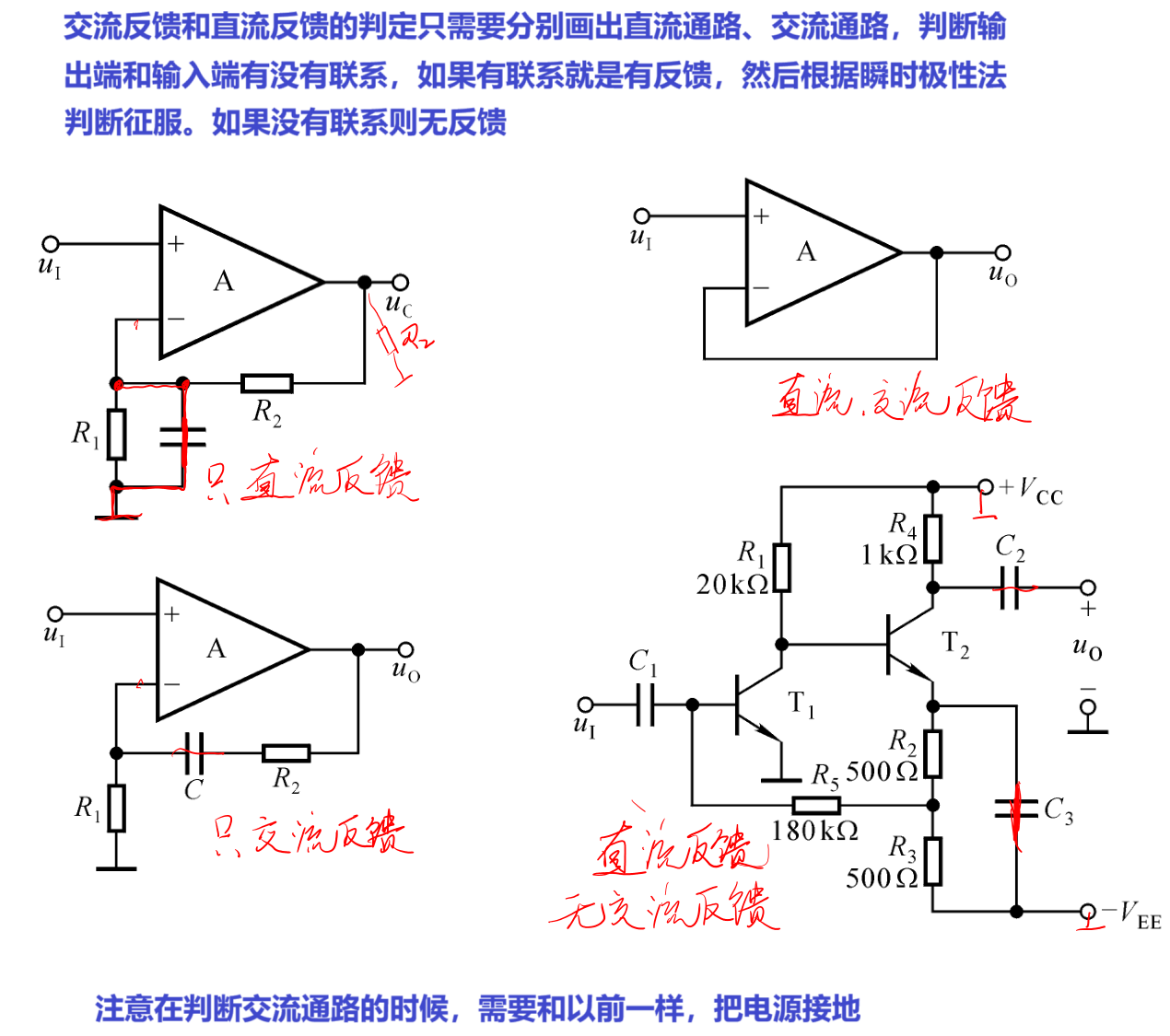

三、直流反馈与交流反馈的判断

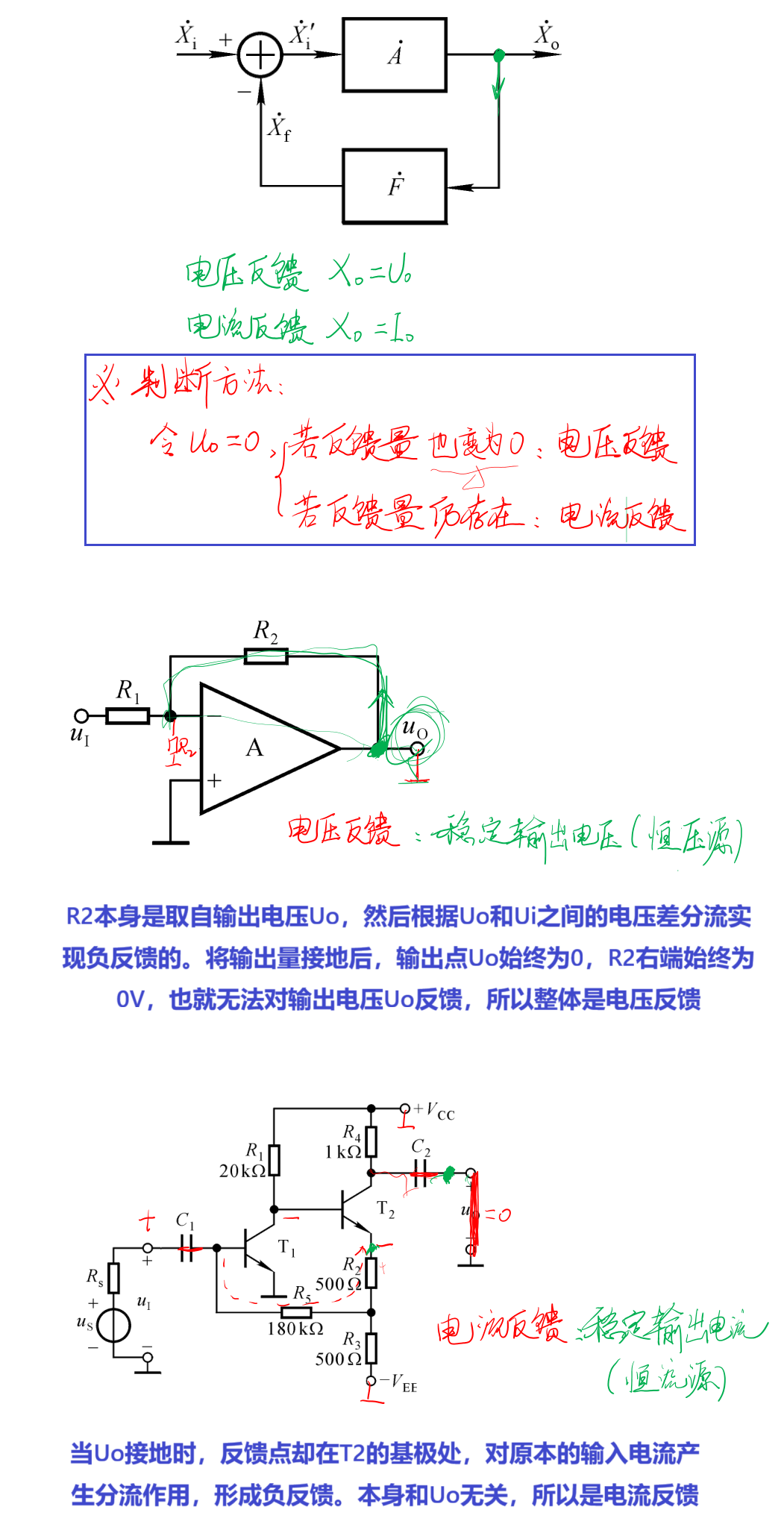

四、输出端的电压、电流反馈
所谓的电压反馈和电流反馈都是针对输出端的名词。电压反馈能稳定输出点的电压，体现恒压输出，电流反馈能稳定输出点的电流，体现恒流输出。
总结技巧：
（1）若反馈节点和输出节点是同一个点，则是电压反馈
（2）若反馈节点和输出节点不是同一个点，则是电流反馈。
（3）反馈点其实就是取样点，经过了反馈后这个取样点的特性会被稳定。比如电压反馈就是稳定反馈点的电压，电流反馈就是稳定反馈点的电流。

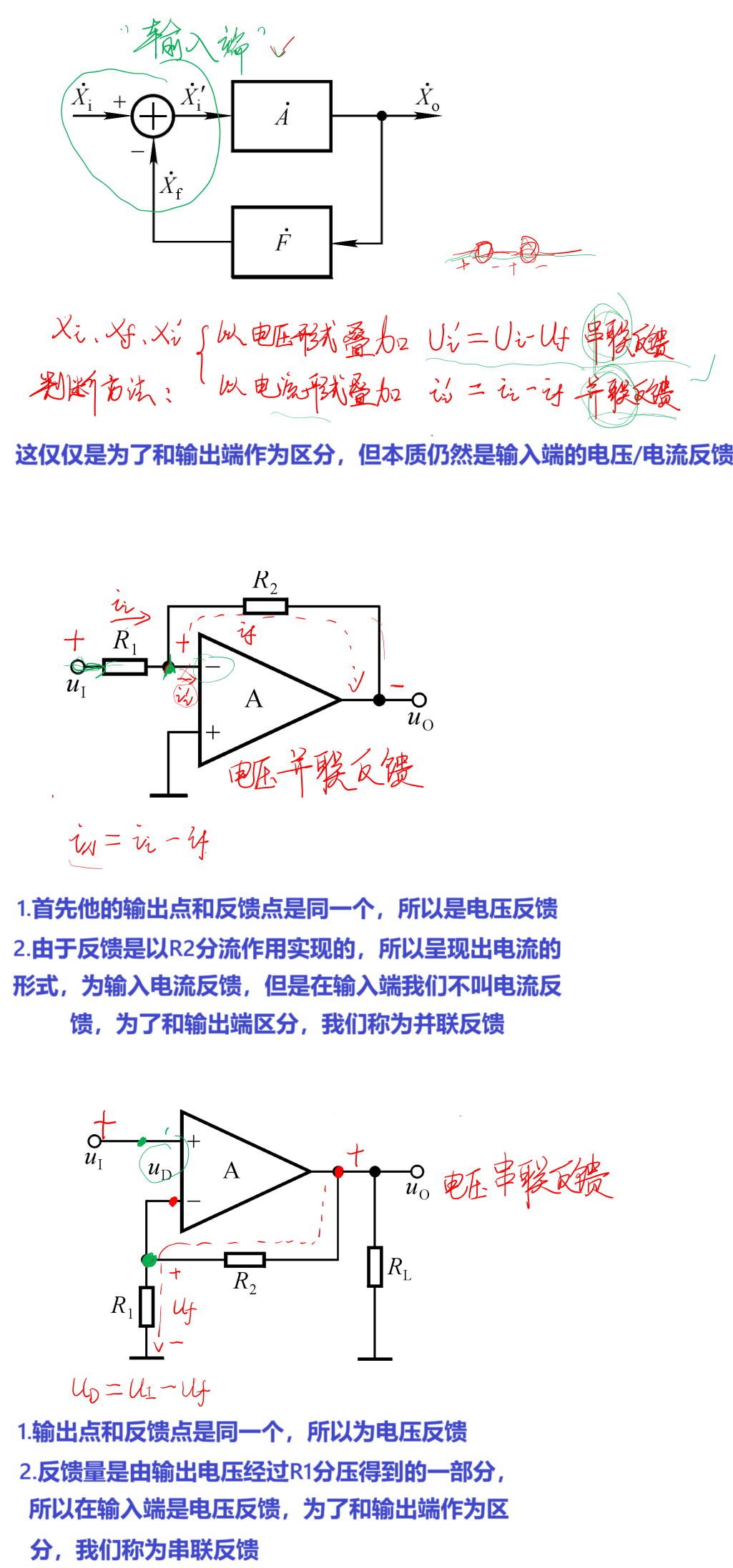

五、输入端的串联反馈和并联反馈
上面的电压反馈和电流反馈都是针对输出端的反馈情况，即稳定输出端电压或者电流。但实际上输入端也需要稳定电压和电流，我们对于输入端电压稳定的情况称为串联反馈；对于输入电流稳定的情况称为并联反馈。
总结技巧：
（1）反馈点和输入节点连在一起，是输入端的电流反馈，即并联反馈。
（2）反馈点和输入节点不是同一个，则输入端以电压形式反馈，即串联反馈。
（3）所谓的串联反馈和并联反馈本质是对输入端的电压/电流反馈的另一种称呼，是为了和输出端反馈作为区分设定的。
