DDS的IP核使用

news 2025/10/18 20:13:05

DDS（Direct Digital Synthesis，直接数字频率合成），作为信号发生器使用。

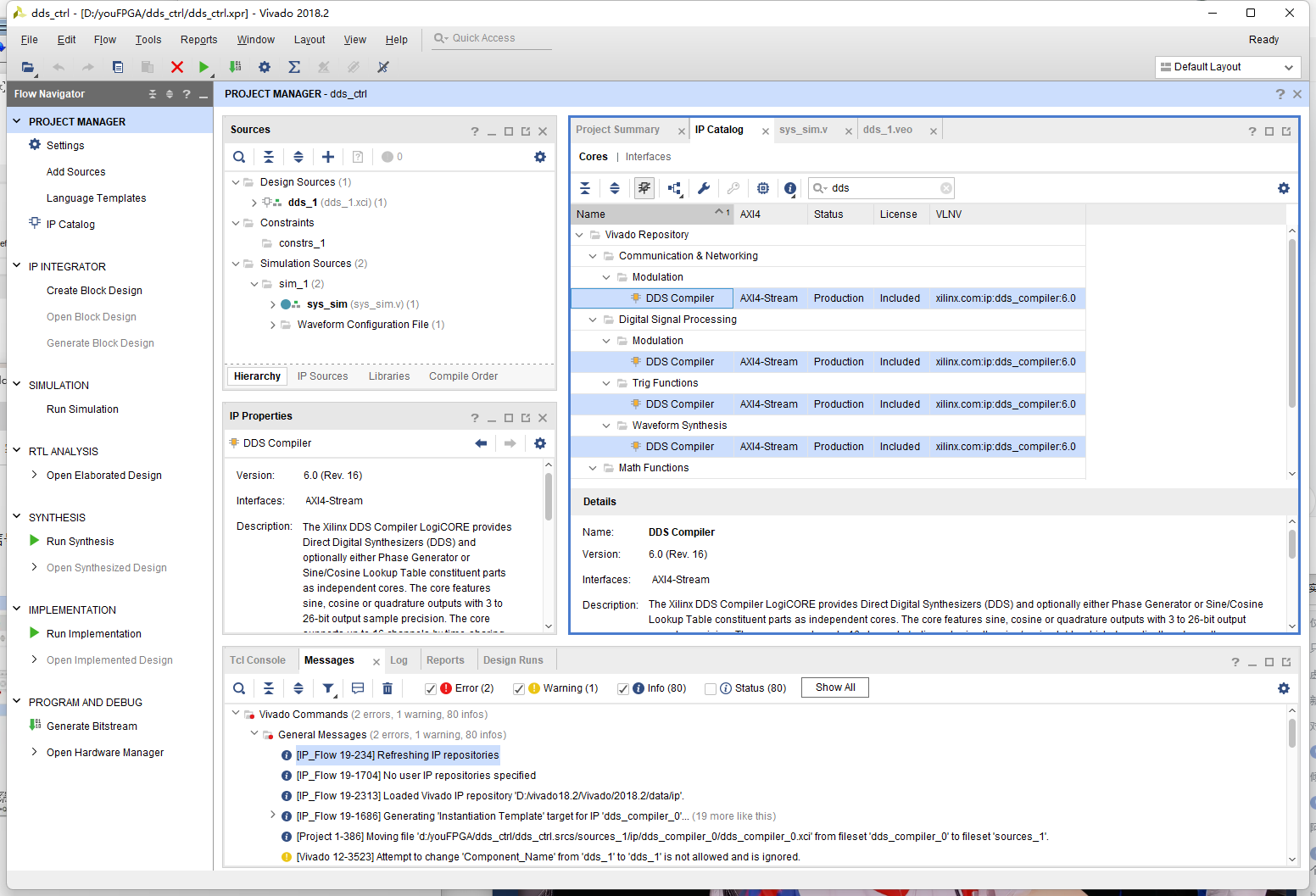

使用vivado调用DDS的ip核进行仿真。

设计单通道信号发生器（固定频率）、Verilog查表法实现DDS、AM调制解调、DSB调制解调、可编程控制的信号发生器（调频调相）。

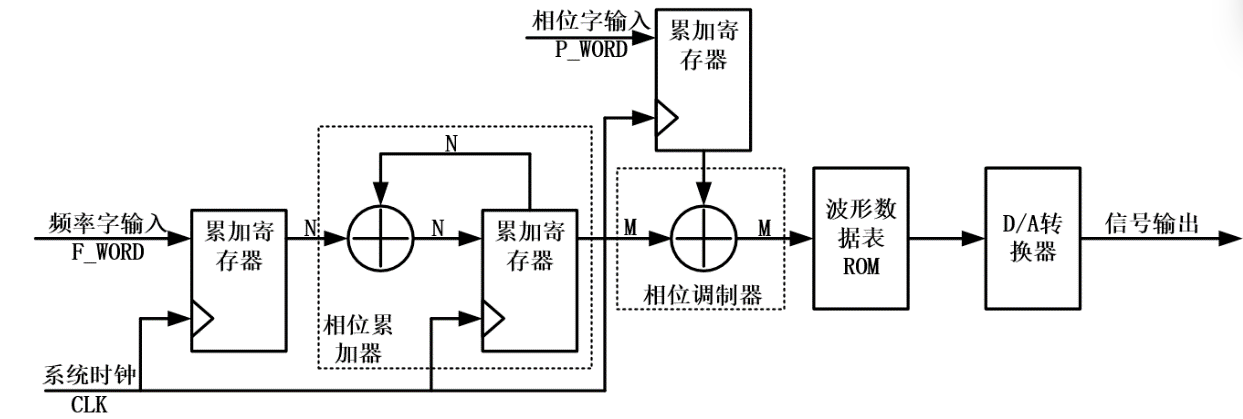

DDS的基本结构主要由相位累加器、相位调制器、波形数据表ROM、D/A转换器等四大结构组成，其中较多设计还会在数模转换器之后增加一个低通滤波器。

系统时钟CLK为整个系统的工作时钟，频率为fCLK；频率字输入F_WORD，一般为整数，数值大小控制输出信号的频率大小，数值越大输出信号频率越高，反之，输出信号频率越低，后文中用K表示；相位字输入P_WORD，为整数，数值大小控制输出信号的相位偏移，主要用于相位的信号调制，后文用P表示；设输出信号为CLK_OUT，频率为fOUT。

相位累加器是整个DDS的核心，在这里完成相位累加，生成相位码。相位累加器的输入为频率字输入K，表示相位增量，设其位宽为N，满足等式K = 2N * FOUT / FCLK 。其在输入相位累加器之前，在系统时钟同步下做数据寄存，数据改变时不会干扰相位累加器的正常工作。

相位调制器接收相位累加器输出的相位码，在这里加上一个相位偏移值P，主要用于信号的相位调制，如应用于通信方面的相移键控等，不使用此部分时可以去掉，或者将其设为一个常数输入，同样相位字输入也要做寄存。

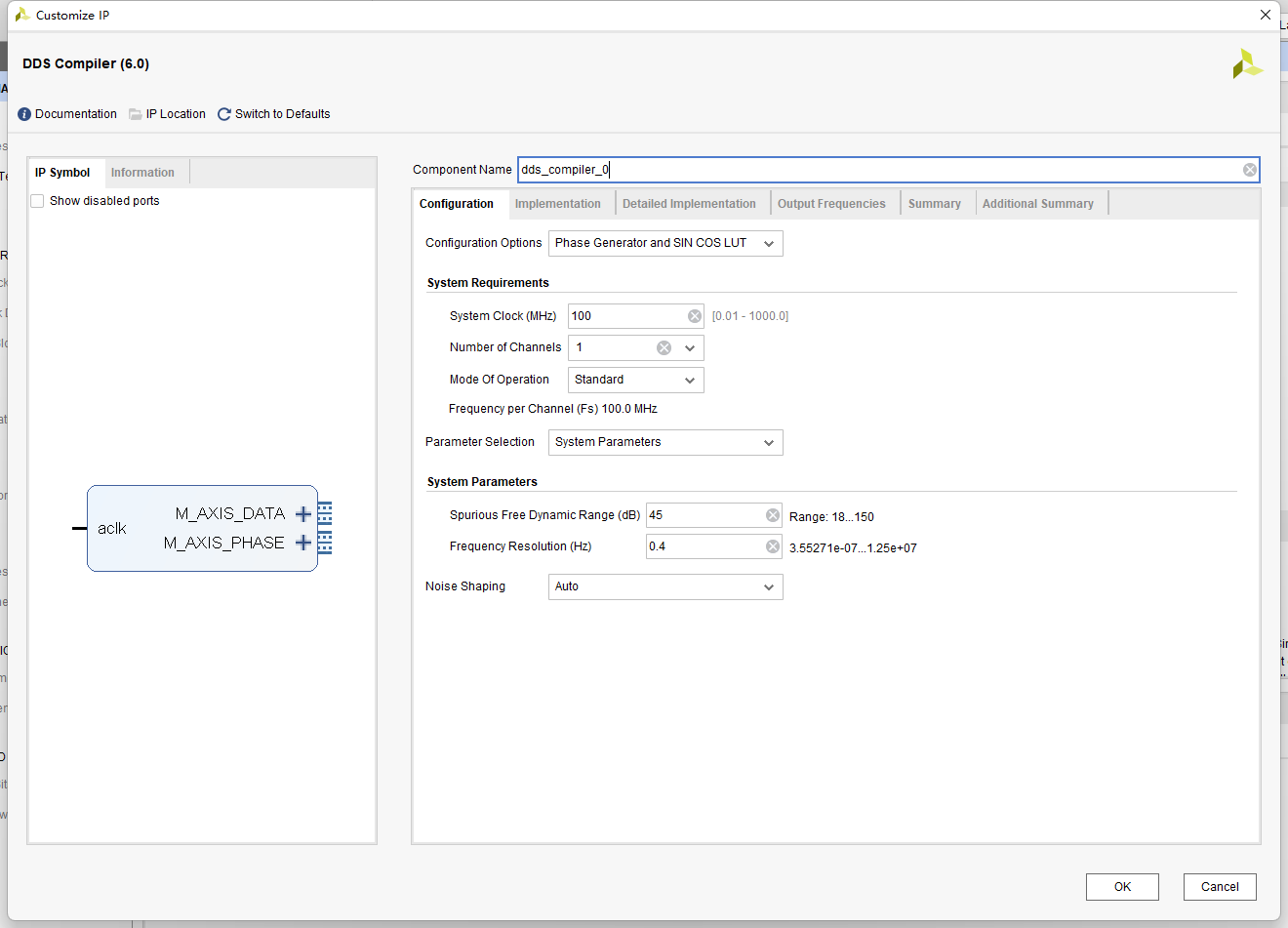

1：配置选项

三种模式可选（相位发生器+sin/cos波形发生器、仅有相位发生器、仅有sin/cos波形发生器）；

2：运行时钟aclk；

100 MHz工作时钟，即100MHz采样率。

3：通道个数；

设为1，单通道模式，通道的采样频率等于采样时钟100MHz，当设为多个通道时，每个通道的采样率为工作时钟/通道数，比如4通道100MHz时钟，每个通道采样率25MHz。

4：操作模式；

Standard标准模式（常用），Rasterized栅格模式。两种情况下，输出的频率和频率分辨率、相位增量等参量的计算方式不同。

Standard Mode 和 Rasterized Mode在实现指定频率、幅度的信号时，输出没有太大的差别，两者均能满足要求，一般使用Standard配置方便。

主要的区别：

Standard模式下计算出来的相位增量可能是小数，而在FPGA中要对相位进行截断取整，存在相位误差，对噪声要求较高的场合，可以使用8处的噪声整形配置来弥补，使用相位抖动（Phase Dithering）或者泰勒级数纠正（Taylor Series Correct）来补偿相位误差；

Rasterized Mode配置下，相位增量一定是整数，不存在截断效应，没有Standard模式下的时间基抖动。

5：参数选项（System parameters、Hardware parameters）

（1） System parameters

（2） Hardware parameters

6、7、8处配置系统参数System parameters，其中：

6：配置SFDR无杂散动态范围

SFDR（Spurious Free Dynamic Range，无杂散动态范围），对应幅度，对应M_AXIS_DATA通道，SFDR越大，用于表示幅度的数据的位宽越大；

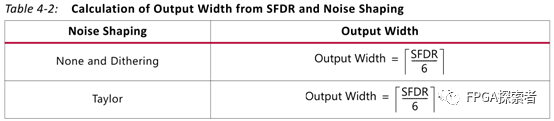

如下图所示计算输出位宽，当使用SFDR = 96 dB，配置8处的噪声整形位None或者Dithering时，输出位宽位96/6=16位，向上取整后为16位；使用SFDR = 95 dB，95/6=15.83，向上取整为16位。

7：配置频率分辨率

对应相位的增量配置、位宽，对应M_AXIS_PHASE通道，频率分辨率越小，用于表示相位的数据的位宽越大；

8：配置噪声整形

4处配置成Standard标准模式时才会使用噪声整形，Auto根据设计的SFDR参数自动选择是否使用整形；None不整形；Phase Dithering相位抖动，在使用相位截断技术时，产生随机的噪声来使得量化误差随机；Taylor Series Correct 泰勒级数校正；

4处配置成Rasterized时，不存在相位误差，只能配置None。

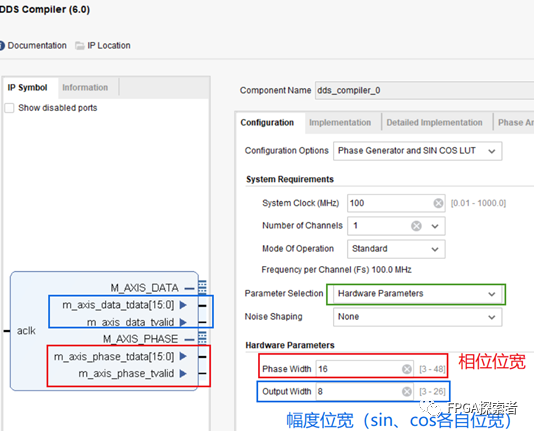

9：Hardware parameters

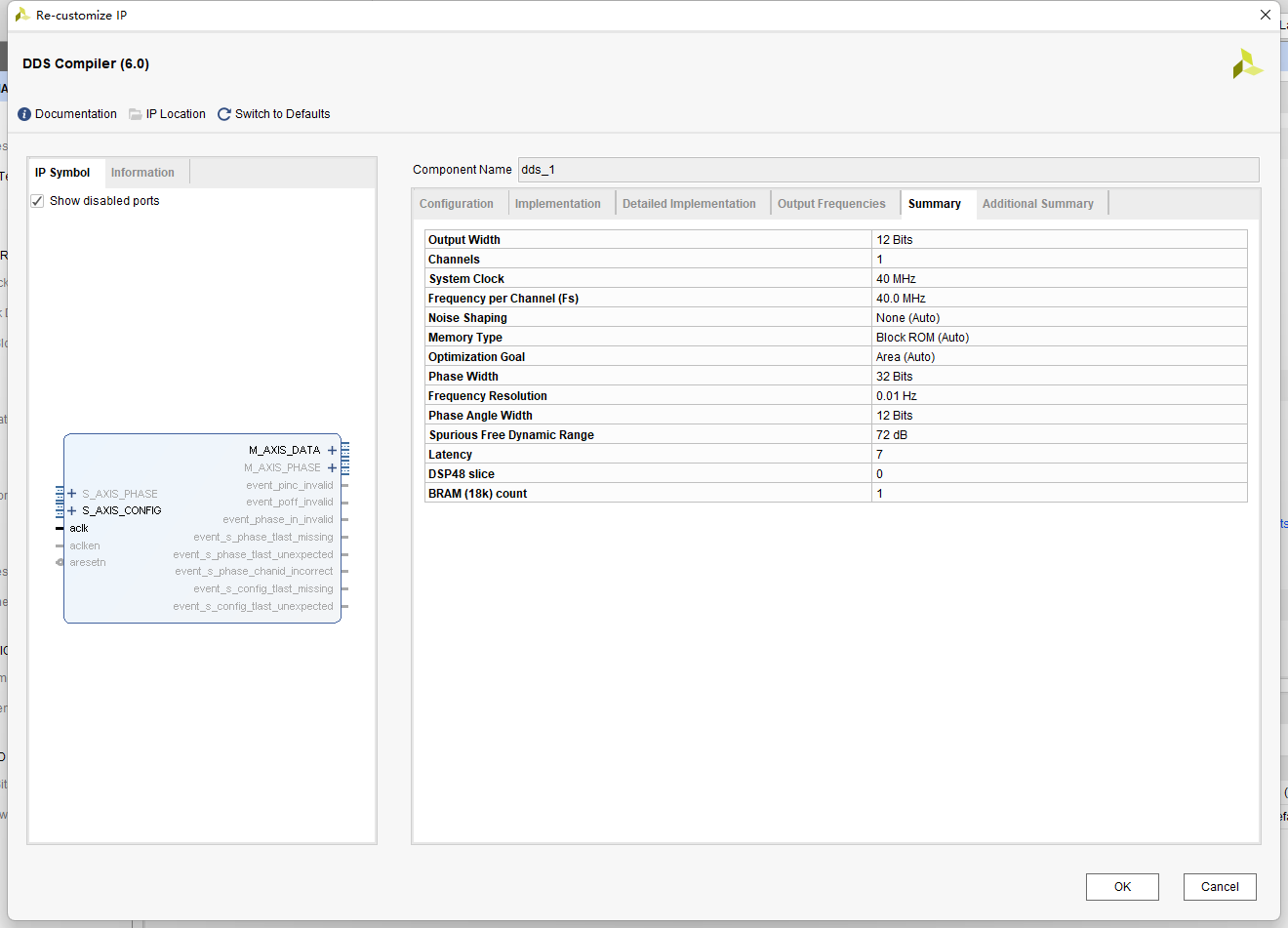

这种模式下直接配置输出的位宽，但是具体输出对应的SFDR和频率分辨率会在Summary中体现，也可以自行计算。

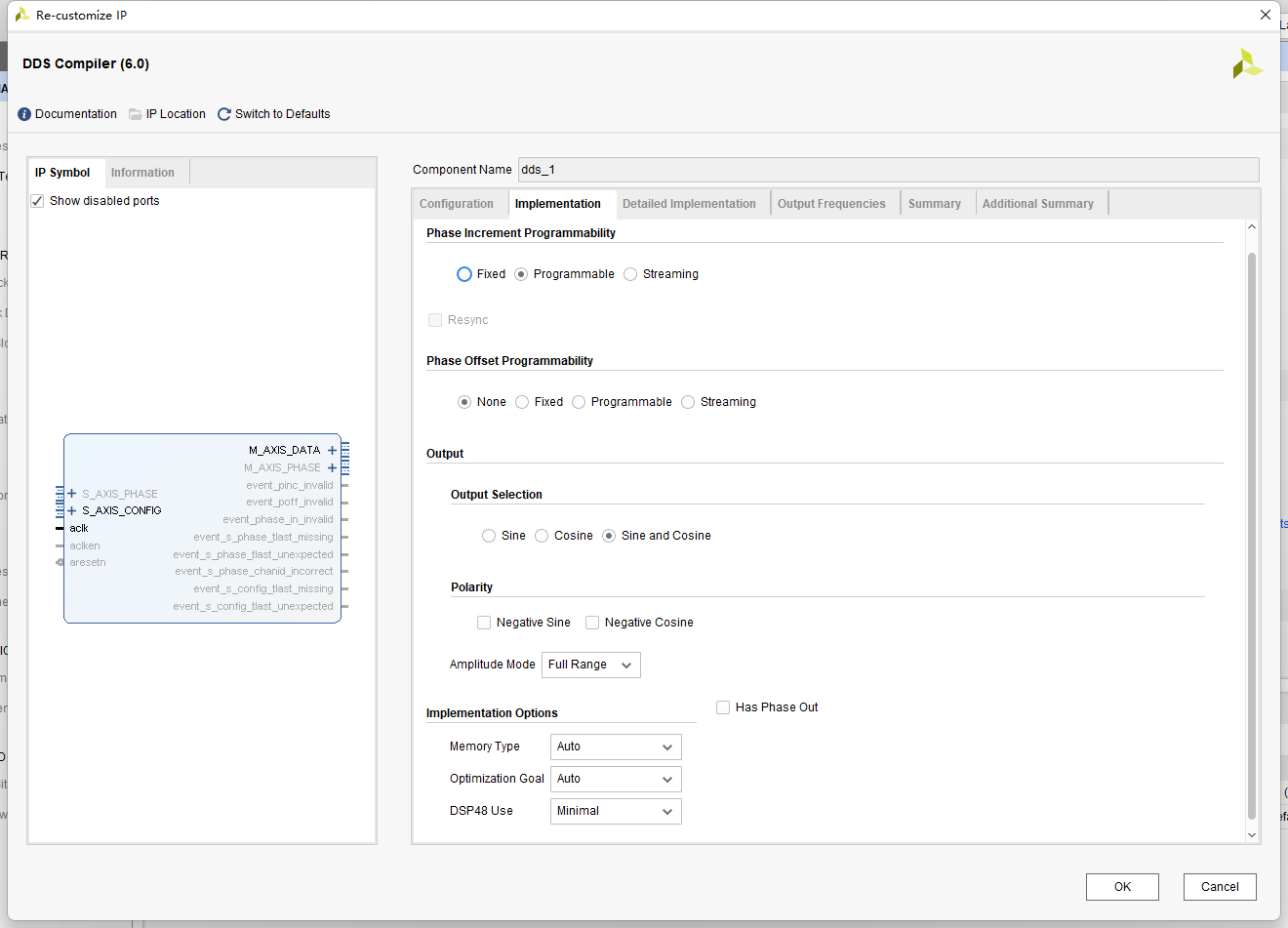

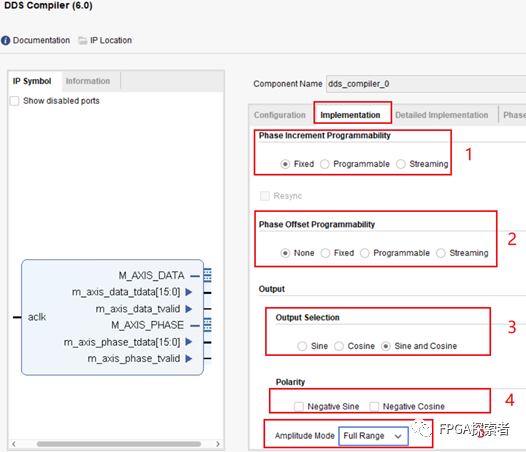

1处：相位增量是否支持可编程配置

Fixed是固定相位增量，DDS运行过程中不可更改，即对应不可变频率；

Programmable可编程，选中后出现配置接口，可在DDS运行过程中随时写入频率控制字改变输出波形的频率，用于偶尔改变频率；

Streaming应用于频繁改变频率，或者FM频率调制；

2处：相位偏移是否支持可编程配置

None不支持；

Fixed固定相位偏移；

Programmable可编程配置（偶尔改变）；

Streaming经常改变，应用于相位调制；

3处：输出波形选择

Sine只输出sin波形；Cosine输出cos波形；两个的位宽均为第一页设置的数据位宽，Sine and Cosine同时输出sin和cos波形，其中高位表示sin，低位表示cos，总的数据位宽加倍；

4处：极性选择

sin和cos波形默认使用的是有符号数，勾选相应的选项后，正负取反；

5处：幅度模式

Full Range：全精度（全范围），针对通信应用，需要最大振幅，但由于自动增益控制导致振幅的值不那么重要的场合，输出幅度接近1；

Unit Cycle：单位圆，用于对DDS输出振幅值要求很高的应用，比如产生FFT旋转因子。单位圆时，DDS输出幅值为半全量程(即取值范围为01000..(+ 0.5)。110000 . .(-0.5))。

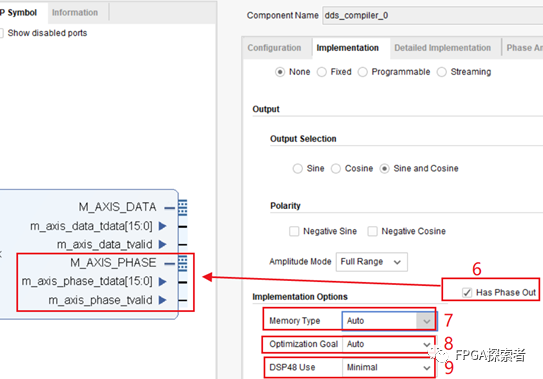

6处：是否输出相位信息

勾选后含有相位输出通道，不勾选时只输出幅度信息M_AXIS_DATA；

7处：使用的存储资源类型

Auto由具体所需的资源决定，资源较少时使用DROM，资源多时选择BROM；DistributeROM选择分布式ROM（DROM），Block ROM选择块ROM资源（BROM）；

8处：综合优化策略

Area是面积优先，尽可能节省资源用量（LUT、FF等），Speed速度优先，尽可能提升性能；

9处：DSP48资源的使用策略

Minimal尽可能少用，节省资源，Maximal尽可能多用，提高性能；

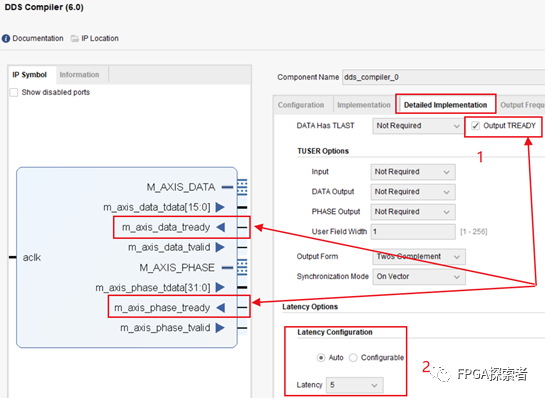

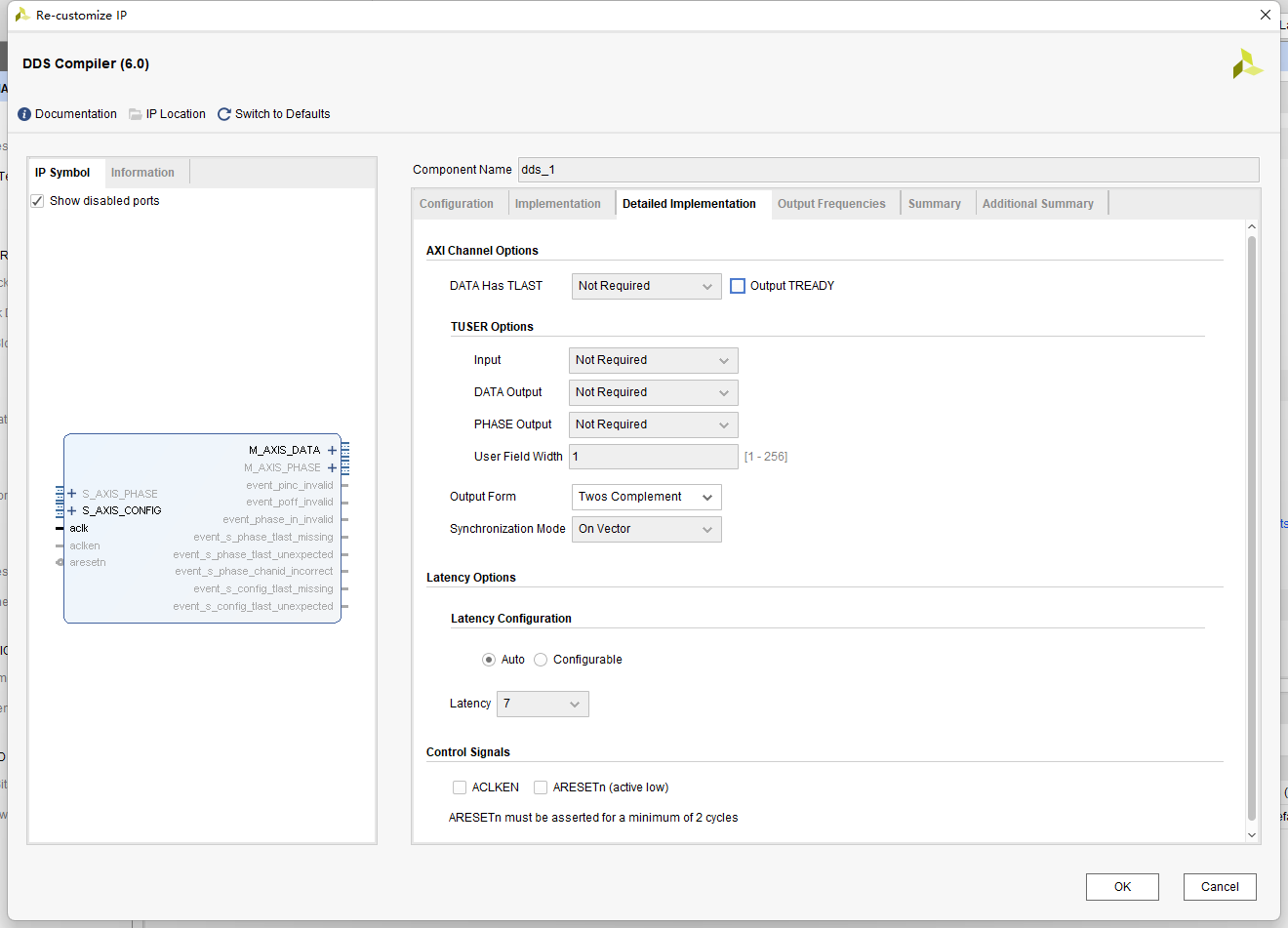

单通道模式下，总线的配置只包含可选的输出信号的Ready。多通道模式下，通道可选是否包含tlast等信号。

1处：输出ready信号

选中则输出的2个通道中增加tready信号（可选），根据AXI_Stream总线协议的规则，由后级接收模块输入一个ready信号（高电平），表示已经准备好接收DDS输出，此时DDS才能输出；

2处：延时配置

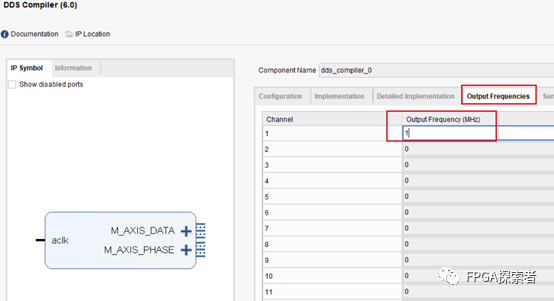

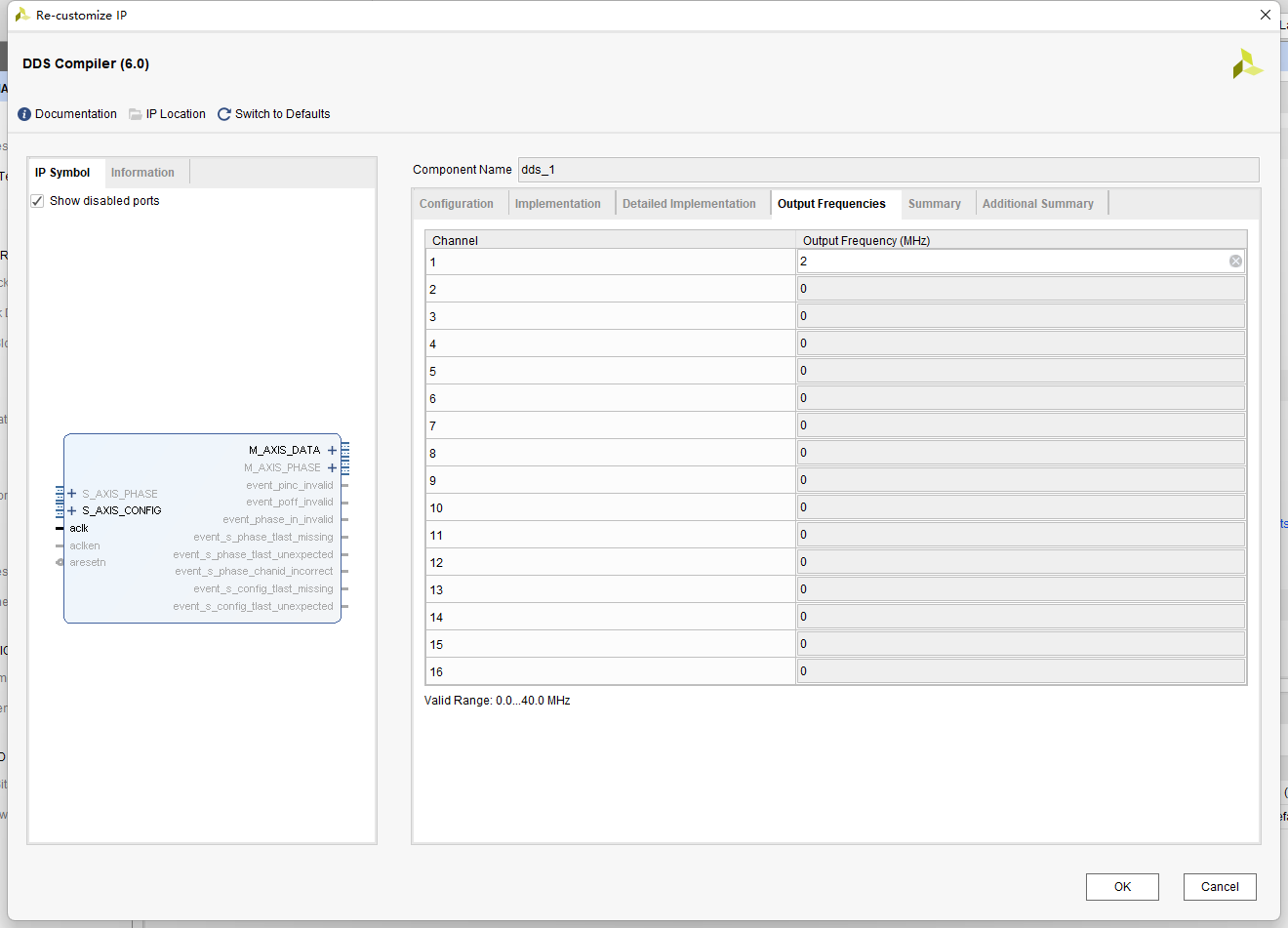

配置各通道的输出频率，在第一页中只使用了1个Channel，所以此处只能配置一个通道，直接配置输出频率，单位MHz，比如0.02MHz；

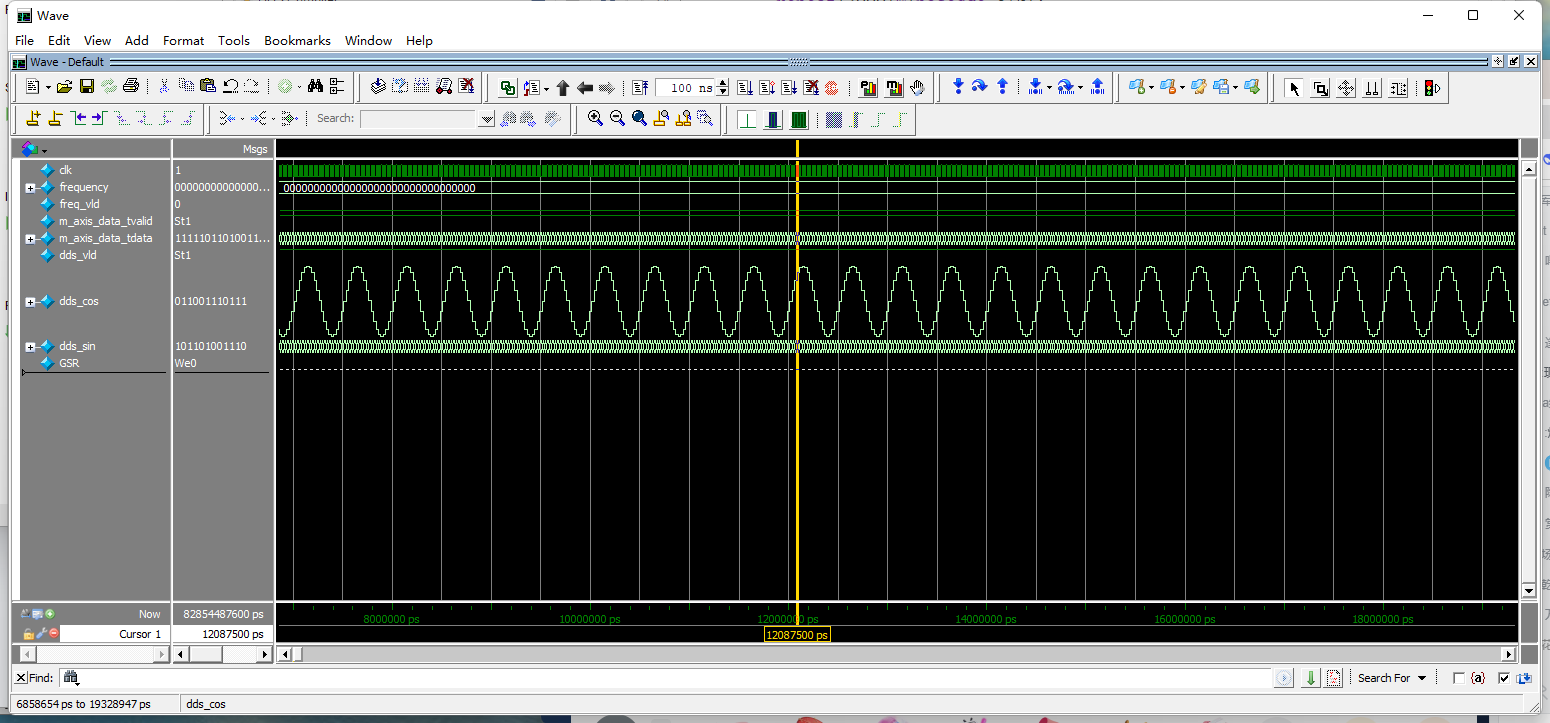

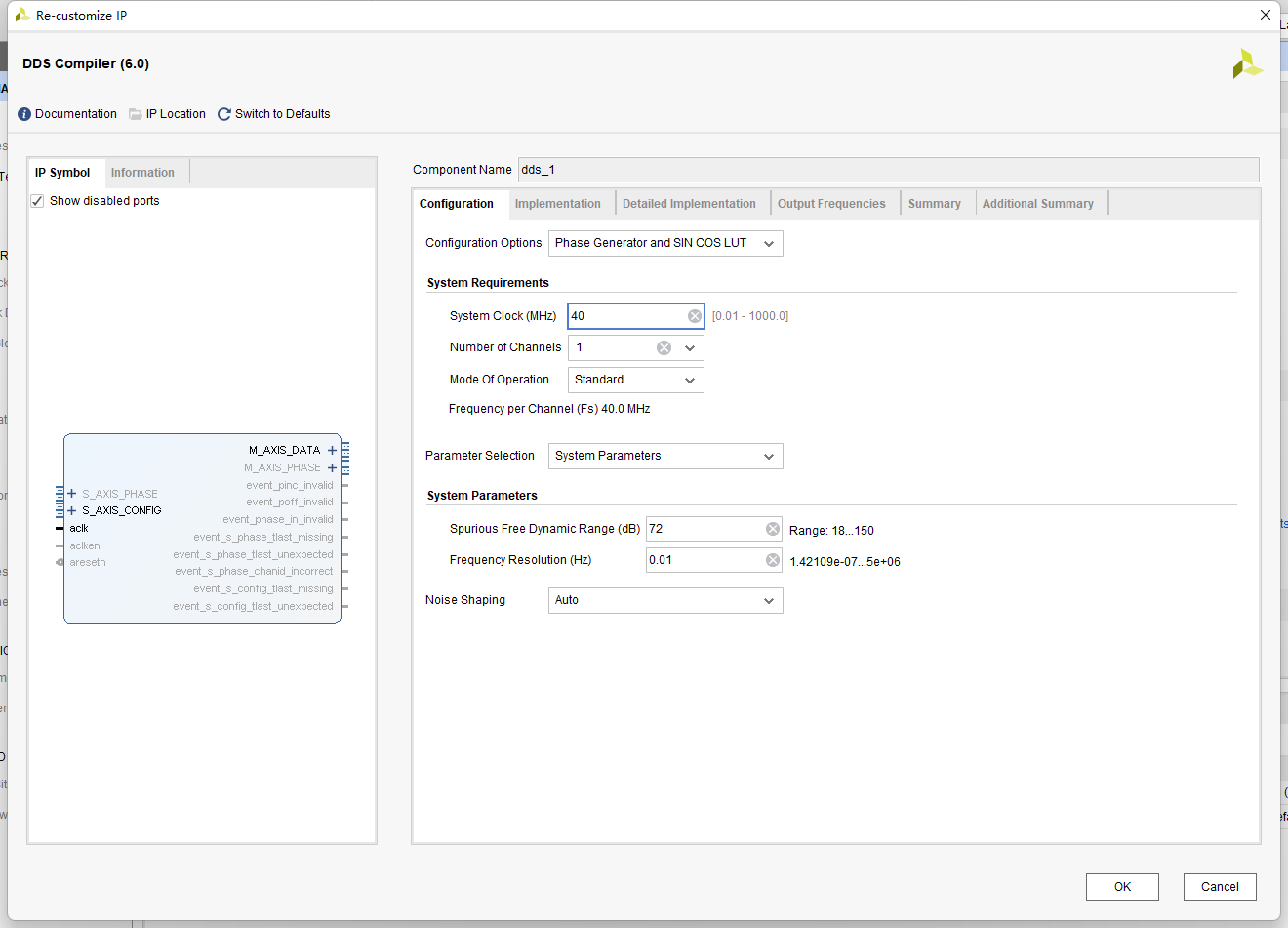

进行设计：

`timescale 1ns / 1psmodule sys_sim();reg clk;reg        	[31:0] 	frequency;reg               	freq_vld;wire				m_axis_data_tvalid;wire	   	[31:0]	m_axis_data_tdata;wire 				dds_vld;wire 		[11:0]	dds_cos;wire 		[11:0]	dds_sin;assign dds_vld = m_axis_data_tvalid;
assign dds_cos = m_axis_data_tdata[11:0];
assign dds_sin = m_axis_data_tdata[27:16];// parameter 		SYS_CLK = 40000000; //system clock 40M
// parameter		CLK_6M  = 6000000;  //frequency 6M
// parameter		CLK_400K = 400000; 	//frequency 400K
// parameter		CLK_2M 	= 2000000;  // frquency 2M
// parameter		PHASE_WIDTH = 32 ; 	// 相位宽度为32bit// clockinitial beginclk = 0;forever #(12.5) clk = ~clk; // 40M system clokcendinitial beginfrequency = 'd0;freq_vld = 1'b0;repeat(3000)@(posedge clk);// 产生一个频率为400KHz的复指数frequency = 32'd42949672; //CLK_400K * (2^PHASE_WIDTH)/SYS_CLK			freq_vld = 1'b1;@(posedge clk)freq_vld = 1'b0;repeat(3000)@(posedge clk);// 产生一个频率为4MHz的复指数frequency = 32'd214748364 ;//CLK_4M * (2^PHASE_WIDTH)/SYS_CLKfreq_vld = 1'b1;@(posedge clk)freq_vld = 1'b0;repeat(3000)@(posedge clk);// 产生一个频率为6M的复指数frequency = 32'd644245094;// CLK_6M* (2^PHASE_WIDTH)/SYS_CLKfreq_vld = 1'b1;@(posedge clk)freq_vld = 1'b0;enddds_1 inst_dds (.aclk(clk),                                  	// input wire aclk.s_axis_config_tvalid(freq_vld),  			// input wire s_axis_config_tvalid.s_axis_config_tdata( frequency),    			// input wire [31 : 0] s_axis_config_tdata.m_axis_data_tvalid(m_axis_data_tvalid),      // output wire m_axis_data_tvalid.m_axis_data_tdata(m_axis_data_tdata)        	// output wire [31 : 0] m_axis_data_tdata
);endmodule
