PL开发

在基础的工程上开发，可以将原来的工程拷贝重新命名。
另一种方式是将block design导出之后，会得到一个tcl脚本，可以改下设计名再重新导入。

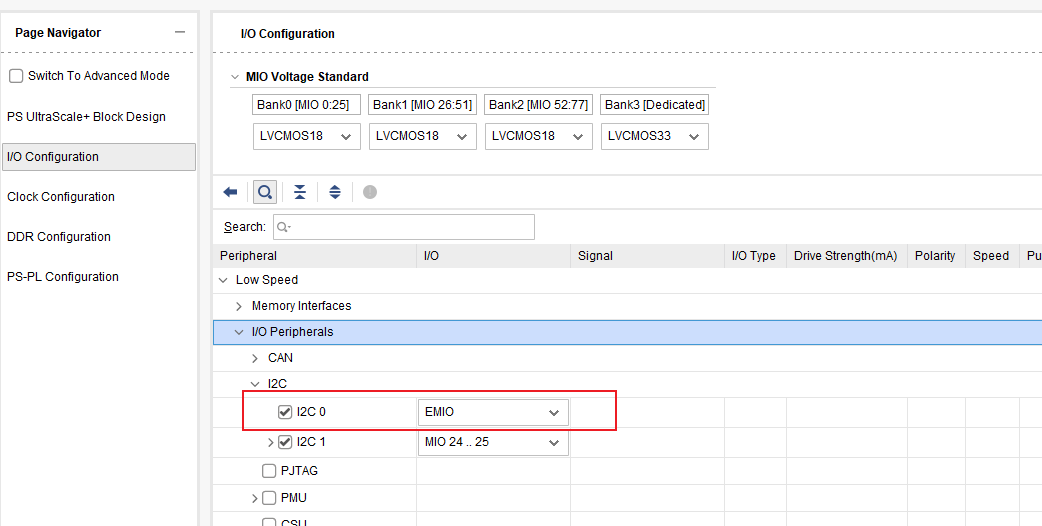

使能I2C0，选择EMIO，用于配置HDMI芯片（PL侧连接的编码芯片），这里相当于将PS的I2C连接到了HDMI芯片，后面也是通过PS去配置。

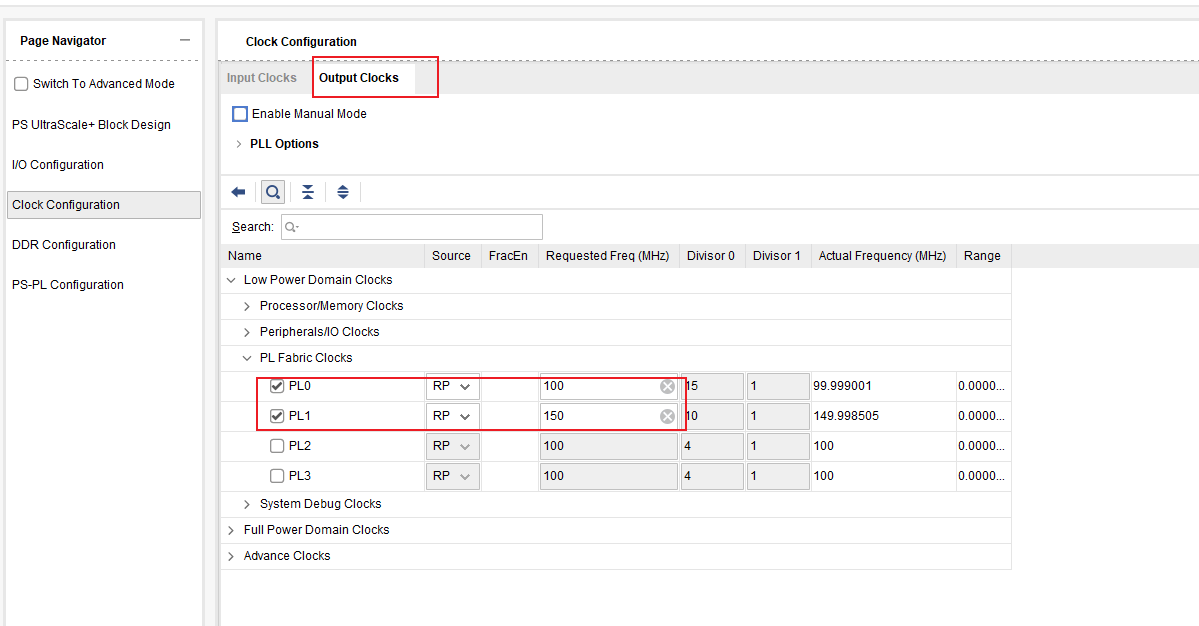

配置时钟，FCLK_CLK0配置为100Mhz，FCLK_CLK1配置为150Mhz。150Mhz时钟用于VDMA读取数据。这是由于1080p 60帧的频率为148.5MHz，但包含同步和消隐时间，而VDMA传输的都是有效数据，因此设置为150MHz就可以满足要求。

在这里插入图片描述

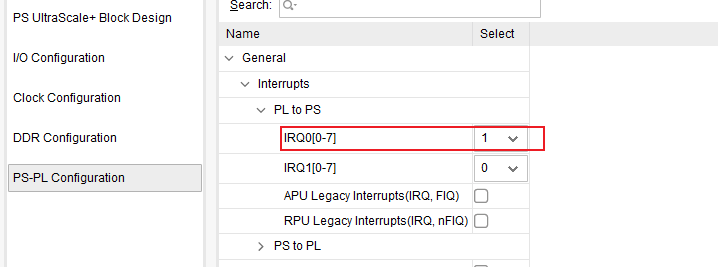

3. 配置中断，使能IRQ_F2P，接收PL端的中断。

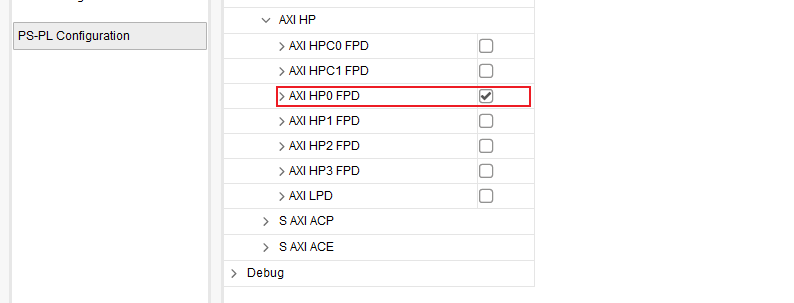

使能HP0接口，用于VDMA快速读取ddr。

在这里插入图片描述

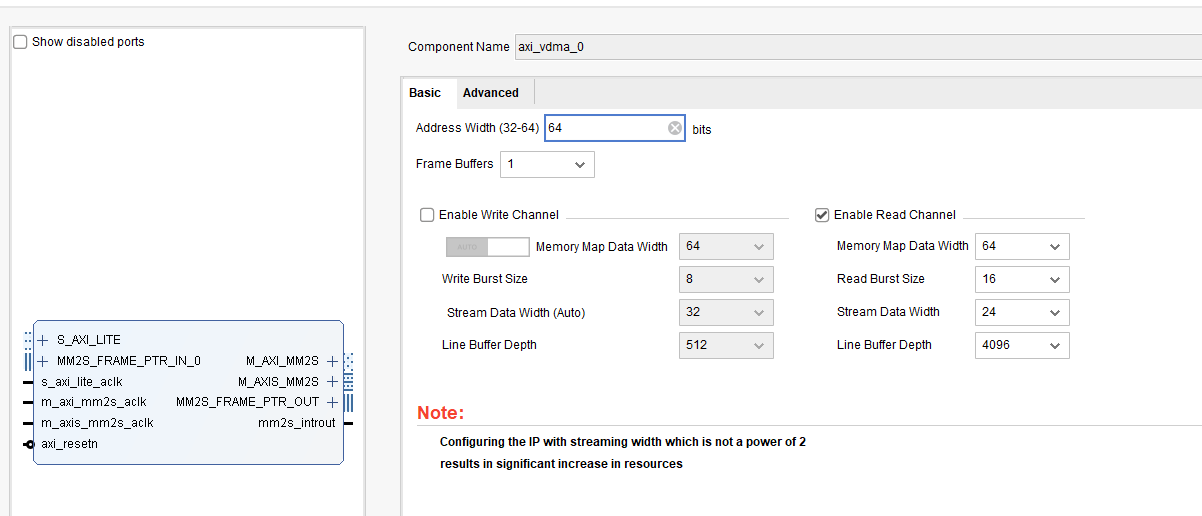

5. 添加VDMA IP和配置。

配置项	配置	备注
Address Width(32-64)	64
Frame Buffers	1	帧缓存数
Memory Map Data Width	64	Memory Map接口，采用AXI4接口，与ZYNQ HP口进行数据交互，读取PS端DDR中的图像数据。 ZYNQ HP接口为64位接口。
Stream Data Width	24	AXI4 stream流接口，用来传输图像数据到HDMI接口。由于RGB数据是24位的，设置成 24。
Line Buffer Depth	4096	类似于fifo缓存，以Stream Data Width为单位，设置大些，可以缓存的数据越多。
Allow Unaligned Transfers	使能	如果不使能，在软件中就要对数据按照Memory Map Data Width对齐，比如我们设置的是64，也就是要64位对齐。但这里使能了，就可以进行不对齐的数据传输。

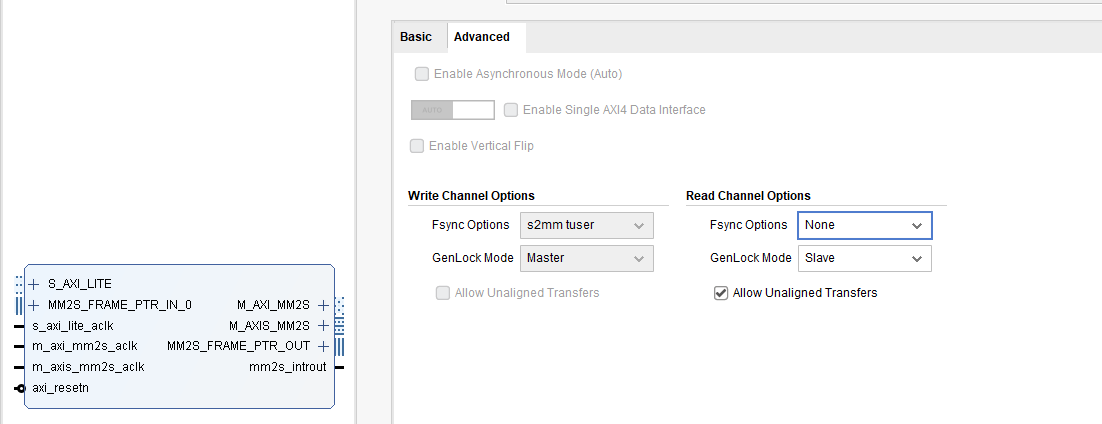

GenLock		避免读和写通道同时访问同一个frame，而使图像显示不正常。

在这里插入图片描述

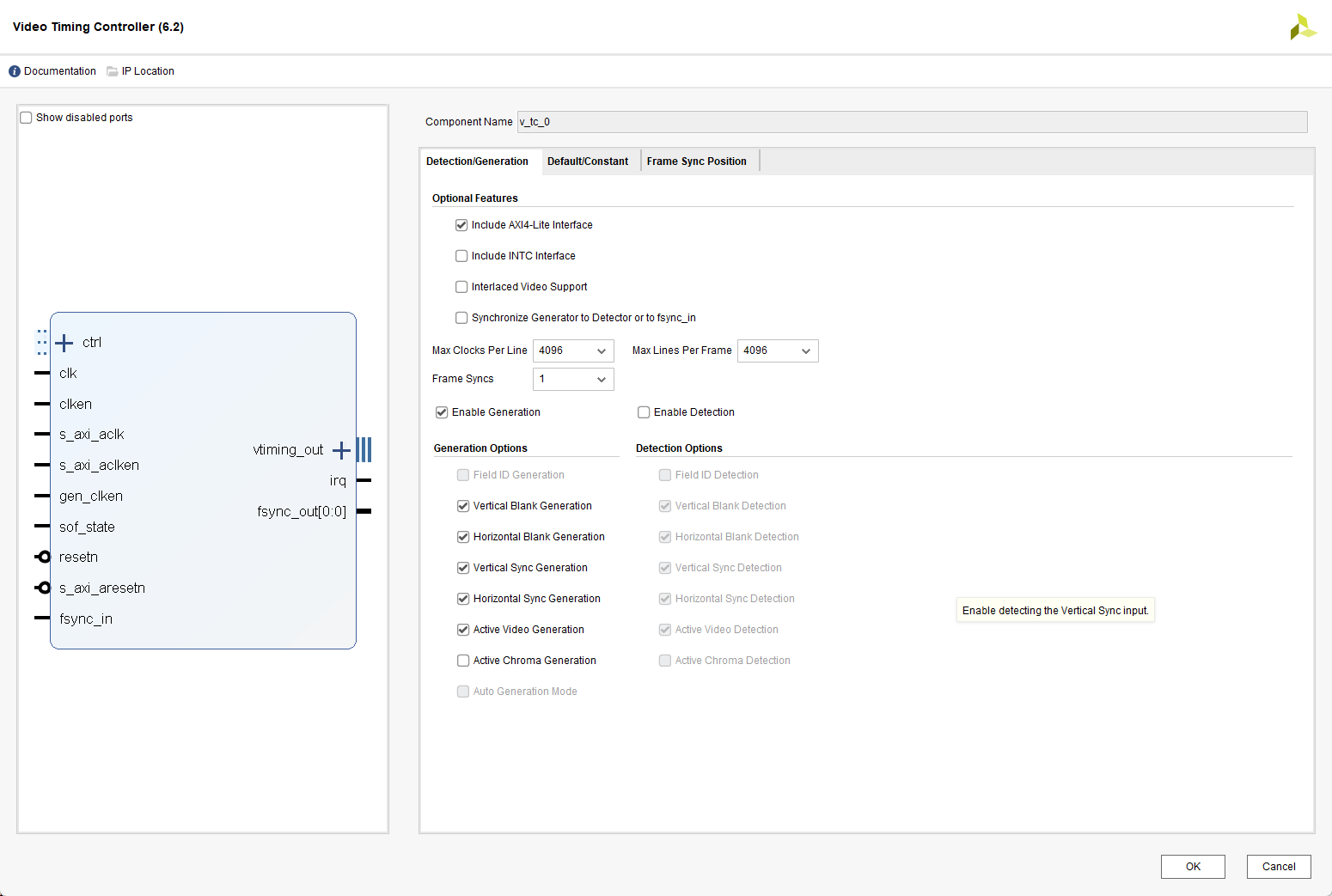

6. 添加视频时序控制器，此模块主要是用来产生图像的时序。 Enable Generation是产生输出时序的使能，选择之后会出现vtiming_out 总线信号。Enable Detetion 是用于检测输入时序信号的使能，如果使能，会出现vtiming_in总线，由于本实验为图像输出，因此不使能。
在这里插入图片描述

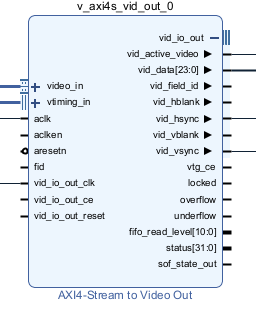

添加AXI流转视频输出控制器。

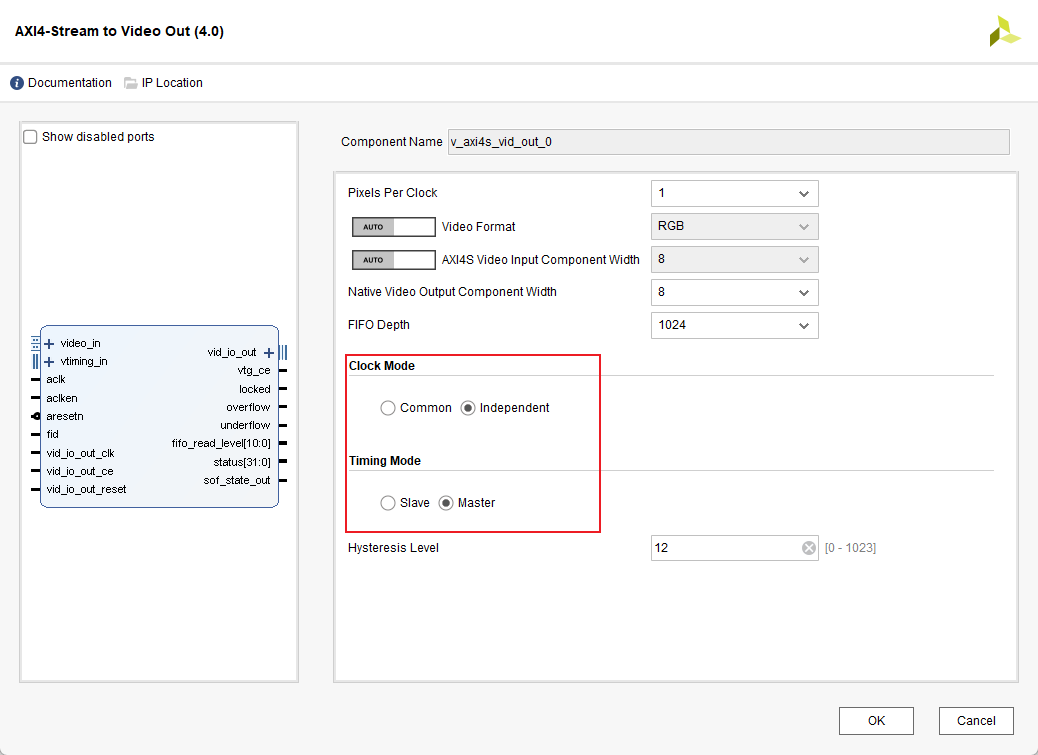

配置项	配置	备注
Clock Mode	Independent	AXI4-Stream和Video 的时钟是独立的，异步的，common是同步的。
Timing Mode	Slave mode	VTC 是时序的Slave，由Video Out 模块通过clock enable控制时序的输出。 Master Mode指VTC是时序的master，不由Video Out控制。

在这里插入图片描述

在这里插入图片描述

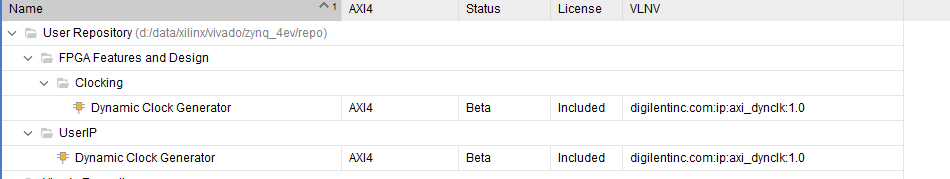

8. 添加一个动态时钟控制器IP（来自开源软件），主要功能是根据不同的分辨率配置出不同的时钟输出，本
质上是调用了锁相环。

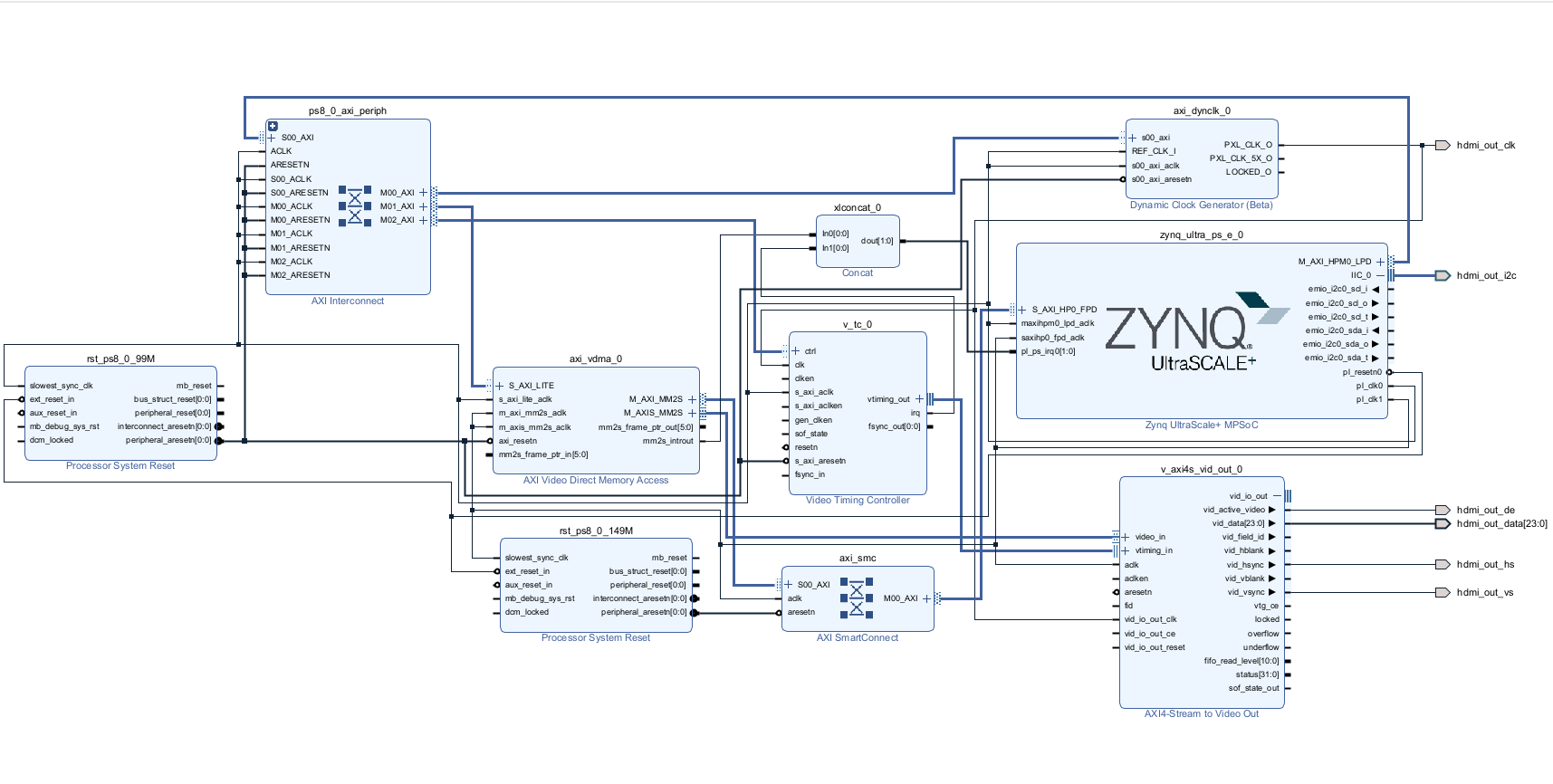

9. 连接。

在这里插入图片描述
10. 端口导出，并将端口改为合适的名字。

端口	说明	备注
vid_io_out	vid_active_video vid_data[23,0] vid_hsync vid_vsync
IIC_0
视频时钟端口	PXL_CLK_O

保存设计后按F6 检查设计，没有问题后创建HDL文件。
添加HDMI输出的xdc文件，约束管脚。
编译生成bit文件，导出硬件。

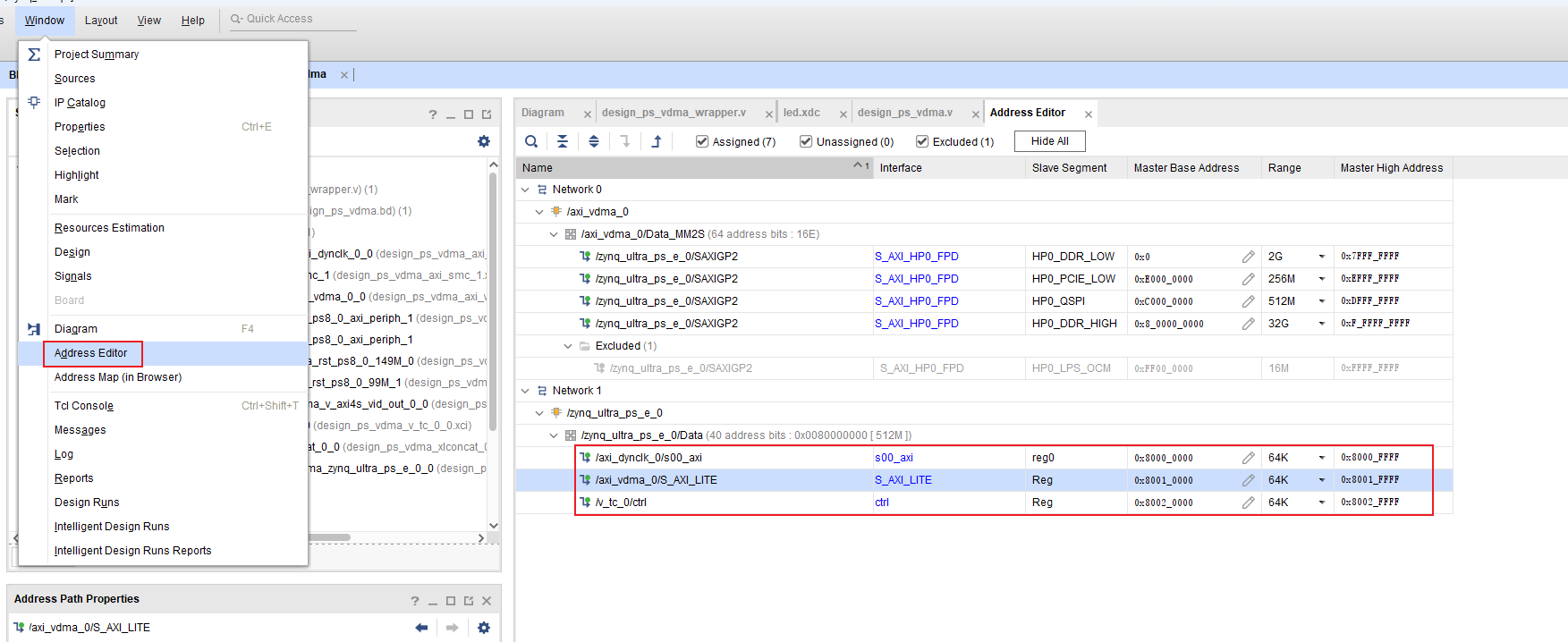

地址映射

默认生成的ip核映射地址，可以进行更改。
在这里插入图片描述

PS开发

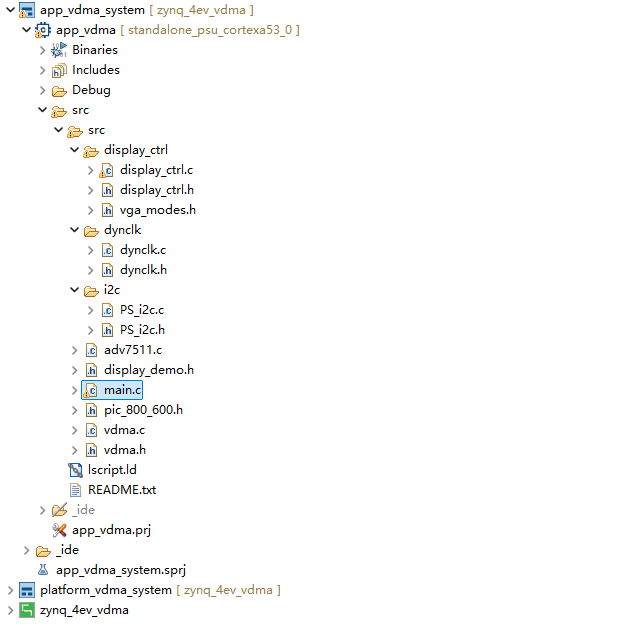

使用Vitis再导出硬件平台的基础上（xsa文件）创建应用程序，运行调试。
程序运行后HDMI输出pic_800_600.h头文件里定义的一张图片。
在这里插入图片描述

AXI VDMA 配置参数分析

基本配置信息

实例和设备标识

#define XPAR_XAXIVDMA_NUM_INSTANCES 1U          // 系统中有1个VDMA实例
#define XPAR_AXI_VDMA_0_DEVICE_ID 0U            // 设备ID为0
#define XPAR_AXI_VDMA_0_BASEADDR 0x80010000U    // 基地址: 0x80010000
#define XPAR_AXI_VDMA_0_HIGHADDR 0x8001FFFFU    // 高端地址: 0x8001FFFF (64KB地址空间)

通道配置

#define XPAR_AXI_VDMA_0_INCLUDE_MM2S 1U         // ✅ 包含 Memory-to-Stream 通道
#define XPAR_AXI_VDMA_0_INCLUDE_S2MM 0U         // ❌ 不包含 Stream-to-Memory 通道

含义: 这个VDMA只支持从内存读取数据发送到显示设备，不支持从摄像头等设备接收数据。

数据宽度配置

#define XPAR_AXI_VDMA_0_M_AXI_MM2S_DATA_WIDTH 64U      // AXI内存接口: 64位
#define XPAR_AXI_VDMA_0_M_AXIS_MM2S_TDATA_WIDTH 24U    // AXI Stream输出: 24位

含义:

从DDR内存读取时使用64位总线
输出到显示设备时使用24位RGB888格式

帧缓冲区配置

#define XPAR_AXI_VDMA_0_NUM_FSTORES 1U          // 帧存储数量: 1个
#define XPAR_AXI_VDMA_0_MM2S_LINEBUFFER_DEPTH 4096U    // 行缓冲区深度: 4096

含义: 只支持单帧缓冲，行缓冲区较大适合高分辨率显示。

高级功能配置

同步和时序控制

#define XPAR_AXI_VDMA_0_USE_FSYNC 1U            // ✅ 使用帧同步信号
#define XPAR_AXI_VDMA_0_FLUSH_ON_FSYNC 1U       // ✅ 帧同步时刷新缓冲区
#define XPAR_AXI_VDMA_0_ENABLE_VIDPRMTR_READS 1U // ✅ 允许视频参数读取

含义: VDMA与VTC时序控制器配合工作，基于VSYNC信号同步。

数据实时引擎 (DRE)

#define XPAR_AXI_VDMA_0_INCLUDE_MM2S_DRE 1U     // ✅ MM2S通道包含DRE
#define XPAR_AXI_VDMA_0_INCLUDE_S2MM_DRE 0U     // ❌ S2MM通道不包含DRE

含义: DRE可以在数据宽度不匹配时自动进行数据打包/解包。

生成锁 (GenLock) 配置

#define XPAR_AXI_VDMA_0_MM2S_GENLOCK_MODE 1U    // MM2S主模式
#define XPAR_AXI_VDMA_0_MM2S_GENLOCK_NUM_MASTERS 1U // 1个主设备
#define XPAR_AXI_VDMA_0_INCLUDE_INTERNAL_GENLOCK 1U // 包含内部GenLock

含义: 用于多VDMA同步，这里配置为主模式。

散射聚集 (Scatter Gather)

#define XPAR_AXI_VDMA_0_INCLUDE_SG 0U           // ❌ 不包含散射聚集功能

含义: 使用简单DMA模式，不支持复杂的分散内存传输。

调试配置

#define XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_6 1U  // 启用调试信息6
#define XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_7 1U  // 启用调试信息7
#define XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_14 1U // 启用调试信息14
#define XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_15 1U // 启用调试信息15
#define XPAR_AXI_VDMA_0_ENABLE_DEBUG_ALL 0U     // ❌ 不启用所有调试

其他配置

#define XPAR_AXI_VDMA_0_ADDR_WIDTH 64U          // 地址宽度: 64位
#define XPAR_AXI_VDMA_0_ENABLE_VERT_FLIP 0U     // ❌ 不启用垂直翻转

DYNCLK配置参数分析

/* Peripheral Definitions for peripheral AXI_DYNCLK_0 */
#define XPAR_AXI_DYNCLK_0_BASEADDR 0x80000000   // 基地址
#define XPAR_AXI_DYNCLK_0_HIGHADDR 0x8000FFFF

VTC (Video Timing Controller) 配置参数分析

基本配置信息

设备标识和地址范围

#define XPAR_VTC_0_DEVICE_ID XPAR_V_TC_0_DEVICE_ID  // 设备ID映射
#define XPAR_VTC_0_BASEADDR 0x80020000              // 基地址: 0x80020000
#define XPAR_VTC_0_HIGHADDR 0x8002FFFF              // 高端地址: 0x8002FFFF (64KB地址空间)

含义: VTC核心位于地址 0x80020000-0x8002FFFF，共64KB地址空间。

工作模式配置

#define XPAR_VTC_0_GENERATE_EN 1    // ✅ 启用时序生成功能
#define XPAR_VTC_0_DETECT_EN 0      // ❌ 禁用时序检测功能

含义:

生成模式: 主动产生视频时序信号 (VSYNC, HSYNC, 空白信号等)
检测模式: 分析输入视频流的时序参数（当前禁用）

检测器配置（虽然检测模式禁用，但配置仍然存在）

#define XPAR_VTC_0_DET_HSYNC_EN 1      // ✅ 启用水平同步检测
#define XPAR_VTC_0_DET_VSYNC_EN 1      // ✅ 启用垂直同步检测
#define XPAR_VTC_0_DET_HBLANK_EN 1     // ✅ 启用水平空白检测
#define XPAR_VTC_0_DET_VBLANK_EN 1     // ✅ 启用垂直空白检测
#define XPAR_VTC_0_DET_AVIDEO_EN 1     // ✅ 启用活动视频检测
#define XPAR_VTC_0_DET_ACHROMA_EN 0    // ❌ 禁用活动色度检测

含义: 这些配置在检测模式下使用，但由于 DETECT_EN=0，当前不会生效。

代码分析

功能分析

先来分析下平台硬件和功能。

硬件	功能	备注
I2C	用于配置HDMI解码芯片
VDMA	从PS DDR里面读取数据然后转换为流模式（Stream）
AXI4-Stream to Video Out	将流模式转换成HDMI解码芯片需要的视频模式
Dynamic Clock Generator	动态时钟配置模块，提供不同频率的时钟，这个时钟提供给AXI4-Stream to Video Out，也提供给解码芯片
Video Timing Controller	通过VDMA可以获取到需要的数据，但是视频还需要其它的行场信号控制，就需要由该模块生成
解码芯片	需要根据芯片手册I2C进行配置
