【详解vtkVoxelContoursToSurfaceFilter】：从有序XY平面轮廓生成三维表面
1. vtkVoxelContoursToSurfaceFilter
vtkVoxelContoursToSurfaceFilter 是VTK中用于从有序XY平面轮廓生成三维表面的过滤器，隶属于vtkPolyDataAlgorithm类，核心功能是将满足特定约束的轮廓（需位于XY平面、Z值恒定、坐标为整数）转换为连续三维表面；其工作流程基于距离场计算+等值面提取，通过Spacing（体素间距）控制输出表面精度，MemoryLimitInBytes（内存限制）避免大规模数据处理时内存溢出；输入需为含轮廓的vtkPolyData（轮廓按Z值递增排序），输出为vtkPolyData格式的表面网格，典型用于医学影像器官建模、工业零件轮廓重构等场景，但不支持非XY平面轮廓或非整数坐标的输入数据。

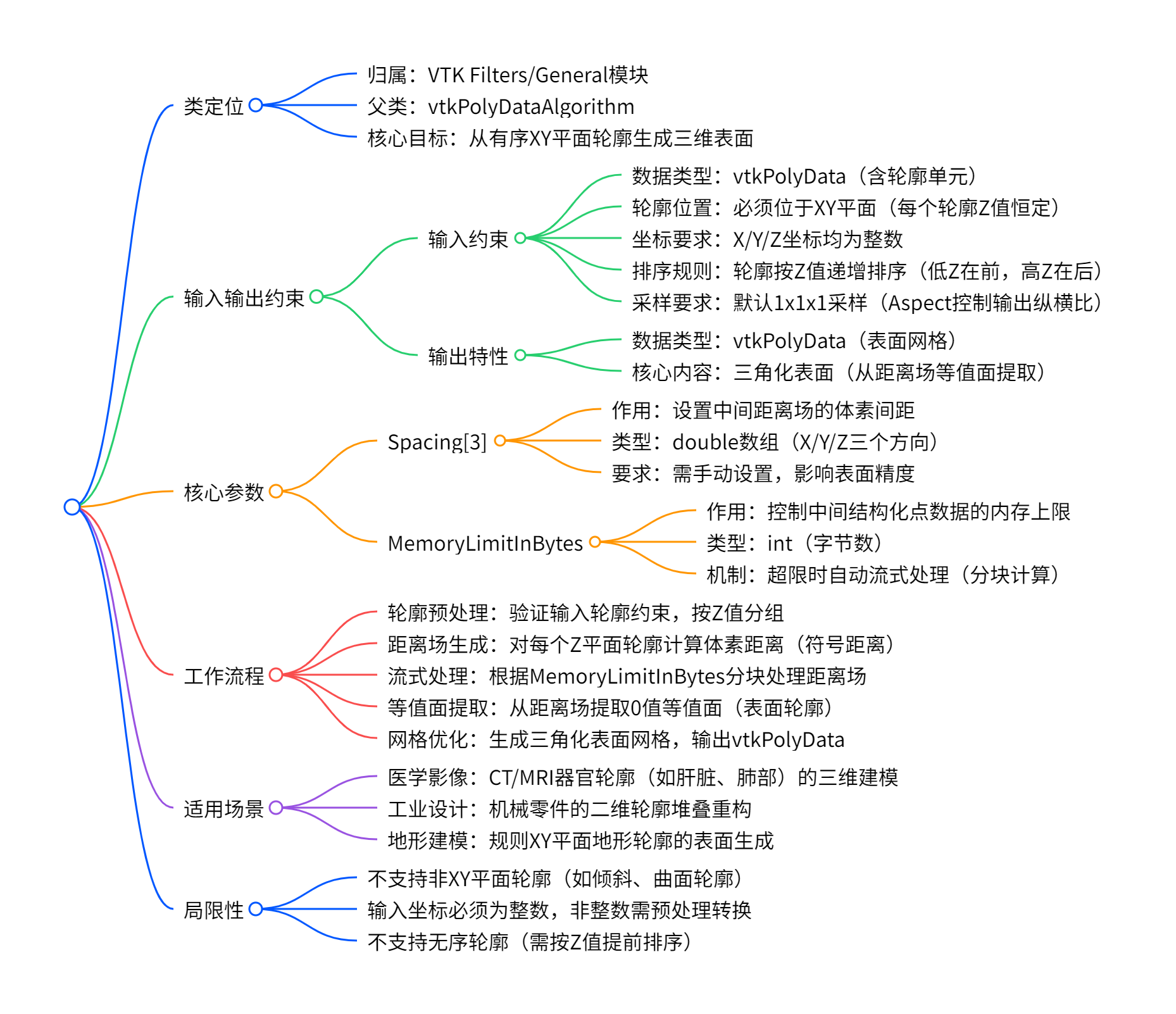

2. 思维导图
3. 详细总结
3.1 类概述
- 定位：VTK中专注于“轮廓→表面”转换的过滤器，继承自vtkPolyDataAlgorithm，无法直接实例化但可直接使用（非抽象类，提供
New()静态方法），核心解决“有序二维轮廓堆叠生成三维表面”的需求。 - 设计初衷：通过“距离场+等值面”的间接方式，避免直接轮廓连接导致的表面不连续问题，同时支持流式处理以适配大规模轮廓数据。
- 关键特性：需严格遵循输入约束，输出表面平滑连续，支持内存控制以避免溢出。
3.2 输入输出特性
3.2.1 输入约束（必须满足，否则处理失败）
| 约束类型 | 具体要求 | 约束原因 |
|---|---|---|
| 数据类型 | 必须是vtkPolyData | 仅支持该类型的轮廓单元解析 |
| 轮廓位置 | 每个轮廓需位于单一XY平面（所有点Z坐标恒定） | 简化距离场计算，确保Z方向有序堆叠 |
| 坐标格式 | X/Y/Z坐标均为整数 | 匹配默认1x1x1采样，避免非整数导致的体素定位误差 |
| 排序规则 | 轮廓按Z值递增排序（低Z值轮廓在前，高Z值在后） | 保证表面生成的拓扑连续性，避免Z方向颠倒 |
| 采样适配 | 默认采样率为1x1x1 | 需通过Spacing调整体素间距，Aspect控制输出纵横比 |
3.2.2 输出特性
- 数据类型：
vtkPolyData，包含三角化表面单元（主要）和可选的辅助单元； - 表面特性：表面基于距离场0值等值面生成，平滑连续，无明显棱角；
- 后续处理：可直接用于渲染（结合
vtkPolyDataMapper）或进一步网格优化（如vtkSmoothPolyDataFilter）。
3.3 核心参数（表格）
| 参数名称 | 类型 | 默认值 | 核心作用 | 设置建议 |
|---|---|---|---|---|
| Spacing[3] | double[3] | 无（需手动设置） | 定义中间距离场的体素间距（X/Y/Z三个方向），直接影响表面精度 | ✅ 医学影像：设为影像Spacing（如CT的1mm×1mm×3mm）； ✅ 工业设计：设为零件精度的1/2（如精度0.1mm，设为0.05mm） |
| MemoryLimitInBytes | int | 无（需手动设置） | 控制中间结构化点数据（距离场）的最大内存占用，超限时自动分块流式处理 | ✅ 小规模数据（<10万体素）：设为100MB（104857600字节）； ✅ 大规模数据（>100万体素）：设为512MB（536870912字节）或1GB |
3.4 工作流程（分步骤）
-
轮廓预处理
- 验证输入
vtkPolyData中的轮廓是否满足所有约束（Z值恒定、坐标整数等）； - 按Z值对轮廓分组，确保每组对应一个XY平面，且Z值递增。
- 验证输入
-
距离场生成
- 基于每组轮廓，在对应XY平面生成符号距离场（轮廓内部体素距离为负，外部为正，轮廓上为0）；
- 按
Spacing设置的体素间距，构建三维结构化点数据（vtkImageData格式），存储距离值。
-
流式处理（内存控制）
- 检查中间距离场的内存占用是否超过
MemoryLimitInBytes； - 若超过，则将距离场按Z方向分块，逐块处理以避免内存溢出。
- 检查中间距离场的内存占用是否超过
-
等值面提取
- 使用内置等值面提取逻辑（类似
vtkContourFilter），从距离场中提取0值等值面（即轮廓对应的三维表面）； - 对提取的等值面进行三角化，确保表面单元为三角形（便于后续渲染）。
- 使用内置等值面提取逻辑（类似
-
输出表面网格
- 将三角化后的表面网格转换为
vtkPolyData格式； - 输出最终表面数据，可直接用于可视化或后续处理。
- 将三角化后的表面网格转换为
3.5 适用场景与局限性
3.5.1 适用场景
- 医学影像建模：从CT/MRI的器官轮廓（如每层肝脏轮廓）生成三维器官表面；
- 工业零件重构：从机械零件的二维截面轮廓（如CAD导出的每层轮廓）生成三维零件模型；
- 规则地形生成：从XY平面的地形等高线轮廓生成三维地表表面。
3.5.2 局限性
- 轮廓方向限制：仅支持XY平面轮廓，不支持倾斜、曲面或非平面轮廓；
- 坐标格式限制：输入坐标必须为整数，非整数坐标需提前通过
vtkCoordinate转换； - 轮廓排序依赖：需手动按Z值排序轮廓，无序轮廓会导致表面拓扑错误；
- 精度依赖参数：
Spacing设置不当会导致表面过粗（间距大）或计算缓慢（间距小）。
3.6 保护成员与方法（技术细节）
- 保护成员：主要用于内部处理，如
LineList（存储轮廓线段）、SortedXList/SortedYList（排序后的轮廓坐标）、IntersectionList（轮廓交点存储）等，无需用户直接操作； - 保护方法：如
AddLineToLineList()（添加轮廓线段到列表）、SortLineList()（排序轮廓线段）、CastLines()（生成距离场切片）、PushDistances()（处理距离场分块），是内部工作流程的核心实现。
4. 关键问题
问题1：vtkVoxelContoursToSurfaceFilter对输入轮廓有哪些严格约束？为什么这些约束是必要的？
答案：输入轮廓需满足4个核心约束，约束的必要性与过滤器的工作原理深度相关：
- 轮廓位于XY平面（Z值恒定）：过滤器的距离场计算基于“每层XY平面独立处理”，若轮廓倾斜或Z值变化，会导致距离场无法正确堆叠，进而表面拓扑混乱；
- X/Y/Z坐标为整数：默认采样率为1x1x1，整数坐标确保轮廓点能精准匹配体素中心，避免非整数坐标导致的体素定位偏差（如半个体素偏移，距离计算错误）；
- 按Z值递增排序：表面生成依赖Z方向的连续堆叠，无序轮廓会导致“高Z层轮廓在低Z层之前处理”，生成的表面出现Z方向颠倒，无法形成连续结构；
- 输入为vtkPolyData类型：过滤器仅解析该类型中的轮廓单元（vtkPolyLine），其他类型（如vtkPointSet）无法识别轮廓拓扑。
这些约束并非设计缺陷，而是为了简化距离场计算、保证表面连续性而设定的必要前提。
问题2：核心参数Spacing和MemoryLimitInBytes的作用是什么？实际应用中如何合理设置这两个参数？
答案：两个参数分别控制“表面精度”和“内存占用”，设置需结合数据规模与硬件能力：
-
Spacing[3]：
- 作用：定义中间距离场的体素间距（X/Y/Z方向），间距越小，体素数量越多，表面精度越高，但计算时间与内存占用也越大；间距越大，精度越低，但效率越高。
- 设置建议：
- 医学影像场景：直接使用影像的原始Spacing（如CT影像的Spacing为[1,1,3]，则设为该值），确保表面与原始影像精度一致；
- 工业设计场景：设为零件设计精度的1/2（如零件精度要求0.1mm，设为0.05mm），平衡精度与效率；
- 无明确参考时：设为轮廓包围盒尺寸的1/100（如X方向范围0-100mm，设为1mm）。
-
MemoryLimitInBytes：
- 作用：控制中间结构化点数据（距离场）的最大内存占用，避免因数据规模过大导致内存溢出；超限时自动分块处理（按Z方向拆分距离场）。
- 设置建议：
- 小规模数据（轮廓层数<100，每层体素数<1万）：设为100MB（104857600字节），无需分块，效率最高；
- 中大规模数据（轮廓层数100-1000，每层体素数1万-10万）：设为512MB（536870912字节）或1GB，平衡分块次数与内存占用；
- 超大规模数据（轮廓层数>1000，每层体素数>10万）：设为2GB（2147483648字节），减少分块次数，避免频繁IO开销。
问题3：vtkVoxelContoursToSurfaceFilter的工作流程是怎样的？为什么采用“距离场+等值面提取”的方式生成表面，而非直接连接相邻轮廓？
答案：
一、工作流程（分5步）
- 输入验证与预处理：检查轮廓是否满足Z值恒定、坐标整数等约束，按Z值递增分组；
- 距离场构建：对每组XY平面轮廓，计算该平面内所有体素到轮廓的符号距离（轮廓内负、外正、上为0），按Spacing构建三维距离场；
- 内存控制与分块：若距离场内存超过MemoryLimitInBytes，按Z方向分块，逐块处理；
- 等值面提取：对距离场（或分块距离场）提取0值等值面，得到三维表面的初始网格；
- 网格优化与输出：将初始网格三角化，转换为vtkPolyData格式输出。
二、采用“距离场+等值面”方式的原因
- 表面连续性保障：直接连接相邻轮廓（如“轮廓点一一连接”）易因轮廓点数不匹配、形状差异导致表面断裂或扭曲；而距离场是连续函数，0值等值面天然保证表面平滑连续；
- 处理轮廓差异能力强：当相邻轮廓形状差异大（如器官截面的形态变化），直接连接会产生畸形单元；距离场通过全局插值，能生成过渡自然的表面；
- 容错性高：输入轮廓若存在微小缺口或噪声，距离场计算会自动平滑这些缺陷，等值面提取后仍能生成完整表面；而直接连接会因缺口导致表面漏洞。
这种方式虽增加了距离场计算的步骤，但换来的是表面质量的显著提升，尤其适合医学、工业等对表面连续性要求高的场景。
