AXI总线专题-AXI转SPI（总体框架）

目录

简介：

本案例分析

结构分析

详情设计

---

简介：

在设计中，大多数芯片的配置接口都是SPI接口，如ADC，DAC，VGA等，所以在工业控制领域，设计一款AXI转SPI的接口很有必要，考虑到通用性。本设计中的AXI-SPI适用于大部分SPI配置芯片。

本案例分析

设计一款通用型的SPI配置接口，在实际IP的测试中，我们以LMH6401为例，6401是ti的一款VGA芯片，LMH6401是德州仪器（TI）推出的一款4.5GHz超宽带数字可变增益放大器（DVGA），支持直流至4.5GHz频段，增益范围-6dB至26dB，适用于高速信号处理和高频系统设计。

结构分析

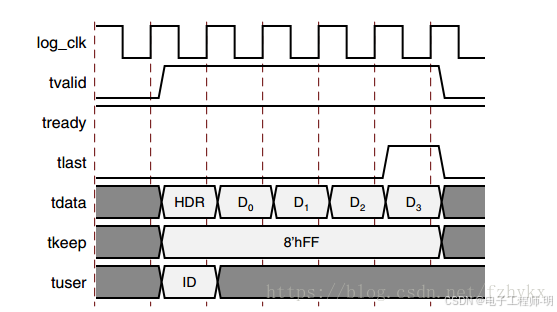

专栏前面几篇文章也说了，AXI的一些基本特性。这里不在赘述。

详情设计

总体接口设计

分为AXI接口和SPI接口。

AXI接口又分为五个部分。AXI读地址，AXI读数据，AXI写地址，AXI写数据，AXI写回应。

 全局信号

Aclk

Areset

AXI写地址

Input    [C_AXI_ADDR_WIDTH-1:0]  s_axil_awaddr,

Input    s_axil_awvalid,    写地址有效信号

Output   s_axil_awready,    地址准备信号

 AXI写数据

Input [C_AXI_DATA_WIDTH-1:0]   s_axil_wdata,

Input  s_axil_wvalid,

Output s_axil_wready,

Input [(C_AXI_DATA_WIDTH/8)-1:0] s_axil_wstrb,每一位对应一个字节，用于指示字节是否有效

AXI写回复

Output [1:0] axil_bresp, 表述事务完成状态，00代表ok，01代表访问成功，10代表从机错误，11，代表解码错误

Output axil _bvalid, 写响应有效信号

Input axil_bready, 写响应准备信号。

AXI读地址

Input [C_ADDR_WIDTH]  s_axil_araddr;

Input s_axil_arvalid,

Output s_axil_arready,

AXI读数据

Output [C_ADDR_WIDTH-1：0] s_axil_rdata

Output [1:0] s_axil_rresp,

Output  s_axil_rvalid,

Input s_axil_rready,

//SPI

Output sck,

Output sen,

Output sdi,

Output sdi_t,

Input sdo

接口内容就这么多。

generate for (i=0;i<WR_ADDR_NUM;i=i+1) begin: int_w_resp

assign  w_resp[2*i+:2]      = w_resp_int[i];

这个代码的意思就是把一个二位数组转为一维。本案例中设置两个地址。每个都地址两位。

generate for (i=0;i<RD_ADDR_NUM;i=i+1) begin: int_r_resp_data

    assign  r_resp[2*i+:2]      = r_resp_int[i];

    assign  r_data[32*i+:32]    = r_data_int[i];

一次性有可能读多个地址。

软复位

Always @（posedge s _axil_clk）begin

If (s_axil_rst)begin

If(w)
