RFSOC27DR+VU13P 6U VPX板卡
1、概述

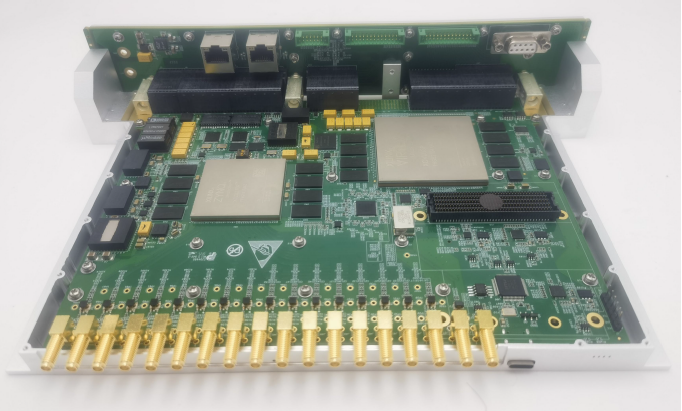

VPX-RFSOC-6U 是一款标准6U VPX 的信息处理板卡。板卡选用ilinx®Zynq®ultrascle+™RFSOC 和xilinx®virtex®ultrascale+™FPGA 来实现，具体型号为XCZU27DR-2FFVG1517I 和XCVU13P-2FHGB2104I；可完成AD 转换、DA 转换、数字变频、信号模拟、信号组合、波束合成和网络通信等功能。

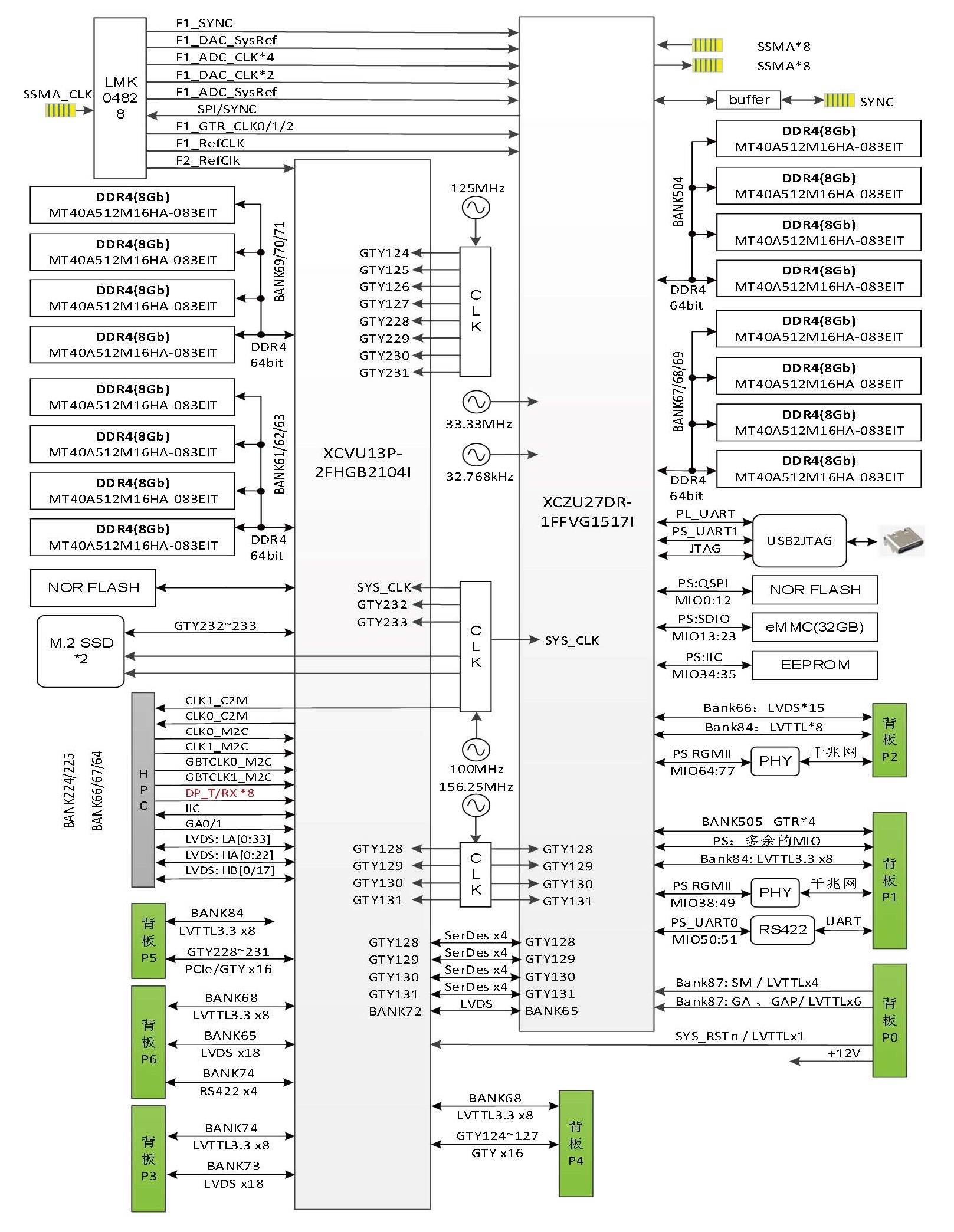

板卡总体框图如下图所示。
2、产品特点
丰富的接口资源和逻辑资源
一片Xilinx®Zynq®UltraScale+™ RFSoC，型号为XCZU27DR-2FFVG1517I；
一片xilinx®virtex®ultrascale+™FPGA，型号为XCVU13P-2FHGB2104I；
含8 路12-bit ADC
采样率可设置；
最高为4.096GSPS；
含8 路14-bit DAC
采样率可设置；
最高为6.554GSPS；
RFSOC 和FPGA 各外扩1G 的FLASH
支持外时钟参考
支持外部触发输入
3 技术参数
1) 一片Xilinx®Zynq®UltraScale+™ RFSoC，型号为XCZU27DR-2FFVG1517I；
2) 一片xilinx®virtex®ultrascale+™FPGA，型号为XCVU13P-2FHGB2104I；
3) FPGA 外扩2 组DDR4 存储器，每组4GB；
4) FPGA 外扩1Gb FLASH 存储器；
5) FGPA 外扩GTYx16 接口，从VPX-P1 连接器引出，GTYx16 可分割为4 组
GTYx4 或2 组GTYx8，所有GTY 接口支持PCIe3.1 协议；
6) FGPA 外扩LVDSx24 接口，从VPX-P2 连接器引出；
7) FGPA 外扩4 通道RS422 接口，从VPX-P2 连接器引出；
8) RFSOC 外扩2 组DDR4 存储器，每组4GB，分别在PL 和PS 端；
9) RFSOC 外扩1Gb FLASH 存储器；
10) RFSOC 外扩1 通道DP 显示接口，从VPX-P5 连接器引出；
11) RFSOC 外扩2 通道USB2.0 接口，从VPX-P5 连接器引出；
12) RFSOC 外扩3 通道千兆网接口，一路从前面板引出，2 路从VPX-P5 连接
器引出；
13) RFSOC 外扩1 通道RS422 接口，从VPX-P5 连接器引出；
14) RFSOC 含8 路12-bit ADC，采样率可设置，最高为4.096GSPS；
15) RFSOC 含8 路14-bit DAC，采样率可设置，最高为6.554GSPS；
16) 外时钟/参考支持，可通过前面板的SMP 接口输入；
17) 外触发支持，可通过前面板的SMP 接口输入或输出。
4、物理环境参数
尺寸：标准6U VPX
输入电压：DC 12V
功耗：≤100W
工作温度：-40℃~+70℃
存储温度：-45℃~+85℃
湿度：95%无冷凝
气压要求：海拔高度4500m 以下可正常工作
使用寿命：≥8 年
