在半导体制造中什么是晶圆退火工艺？

在半导体制造中，退火工艺占据了一席重要的地位。作为一项精确且复杂的热处理技术，退火不仅有助于优化材料的微观结构和物理性能，还对芯片的整体性能和可靠性起着决定性作用。从修复晶格缺陷到促进杂质的分布，从增强材料稳定性到改善电性能，退火工艺无处不在。

什么是晶圆退火工艺？

晶圆退火工艺是一种热处理过程，通过将晶圆加热到一定温度，并在此温度下保持一段时间，然后以受控的速度冷却，以达到改善材料的微观结构和性能的目的。

温度设定：退火温度的选择通常与材料的特性有关。温度必须足够高，以便允许原子重新排列，但又不能过高，以免造成不可逆的损伤。

保温时间：在达到退火温度后，通常会在该温度下保持一段时间，允许材料中的原子移动和重新排列。这有助于消除晶格缺陷、增加晶粒大小等。

冷却过程：退火过程的冷却阶段也非常关键。冷却速率可以影响最终的晶体结构和性能。有时候，慢速冷却有助于维持所需的结构；而在其他情况下，快速冷却可能更为理想，这要根据具体的情形来设定。

晶圆退火工艺的种类？

点击加入作者的芯片制造与封装知识社区

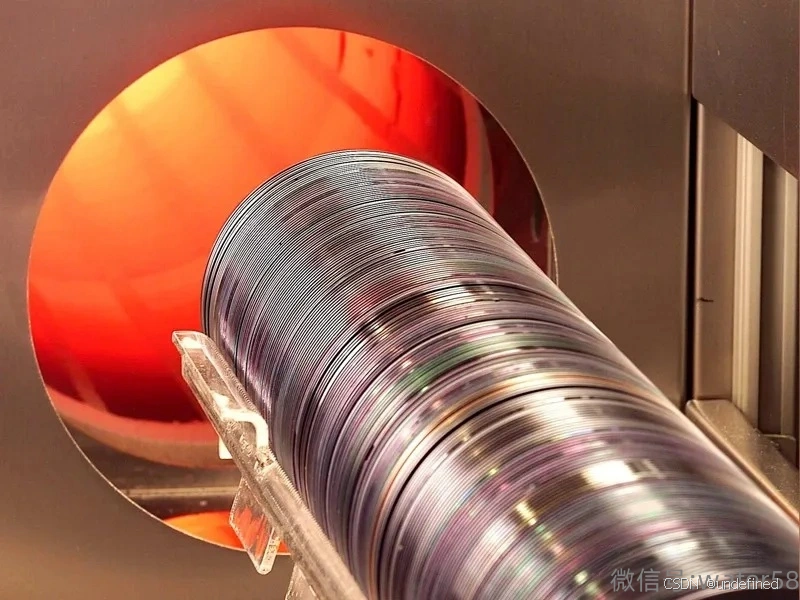

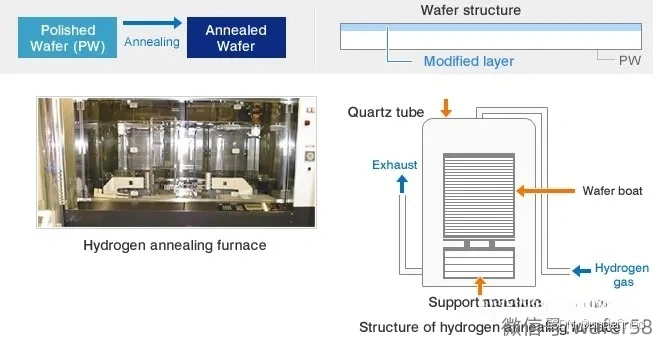

炉管退火：

晶圆放置在一个特制的封闭的长管形炉膛内。这个炉膛通常由耐高温的材料如石英制成。管炉的周围包裹着电阻丝，可以通过电阻加热将炉膛加热，精确测量和控制炉膛内的温度，确保温度分布均匀并达到所需的退火温度。

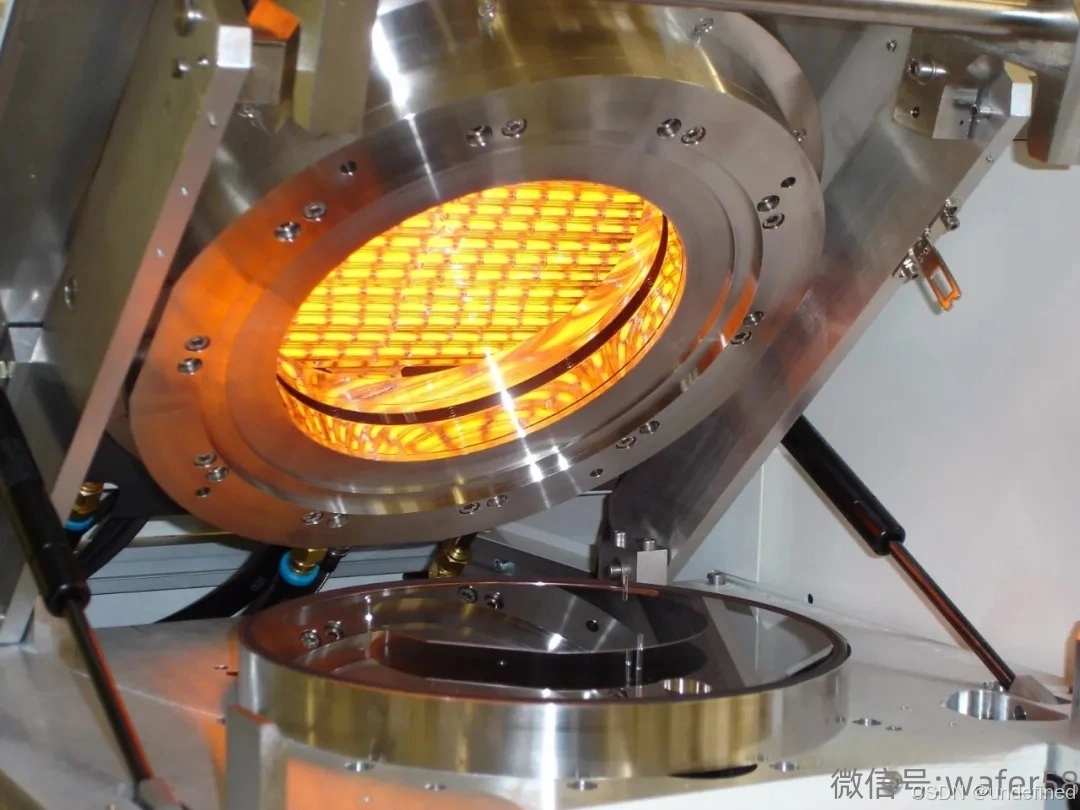

快速热退火（Rapid Thermal Annealing, RTA）：

与传统的管炉退火相比，RTA以其迅速升温和冷却的能力而著称。RTA通过使用强大的光源，如卤素灯等，将光聚焦在晶圆上，迅速将晶圆加热到所需温度，这一阶段可能只需几秒到几十秒的时间。晶圆在所需温度下维持保温很短的时间，又迅速冷却到室温。

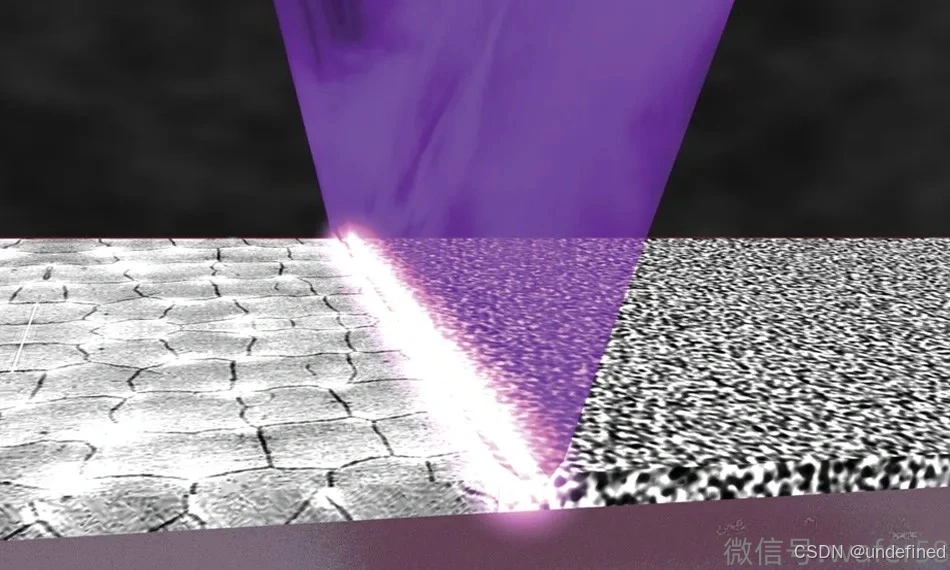

激光退火：

激光退火是使用集中的激光束将材料局部加热至极高温度。特定波长和功率的激光束经过透镜聚焦并扫描在目标表面，进行局部瞬间加热。根据需要，调整目标区域保持在高温下的时间，之后目标区域迅速冷却至室温。

离子束退火：

离子束退火是一种使用高能离子束加热晶圆表面的技术。离子束退火先将离子加速到所需的能量水平，再将离子束聚焦并扫描至样品表面，通过离子与原子的相互作用将能量传递给材料，实现加热。

几种退火方式的差别？

炉管退火：

速度：加热和冷却速度相对较慢。

均匀性：温度分布较均匀。

成本：设备和操作相对便宜。

快速热退火：

速度：加热和冷却速度快。

均匀性：可能需要精确的控制来确保温度均匀。

成本：中等范围的设备成本。

激光退火：

速度：非常快的局部加热。

均匀性：局部化加热，对位置和强度的控制非常精确。

成本：设备可能较昂贵。

离子束退火：

速度：可通过离子能量和束流密度精确控制加热速度。

均匀性：可能涉及精确的束聚焦和扫描控制。

成本：设备和操作可能相对昂贵。
