day08-排行榜功能

news 2025/10/16 16:04:55

在昨天的学习中，我们实现了积分功能，并且也将用户的积分明细保存到了数据库。但是并没有形成排行榜。

那么排行榜该如何实现呢？

是不是简单的SQL查询就可以形成榜单呢？

今天我们就一起来分析一下。

1.实时排行榜

榜单分为两类：

实时榜单：也就是本赛季的榜单
历史榜单：也就是历史赛季的榜单

本节我们先分析一下实现实时榜单功能。

1.1.思路分析

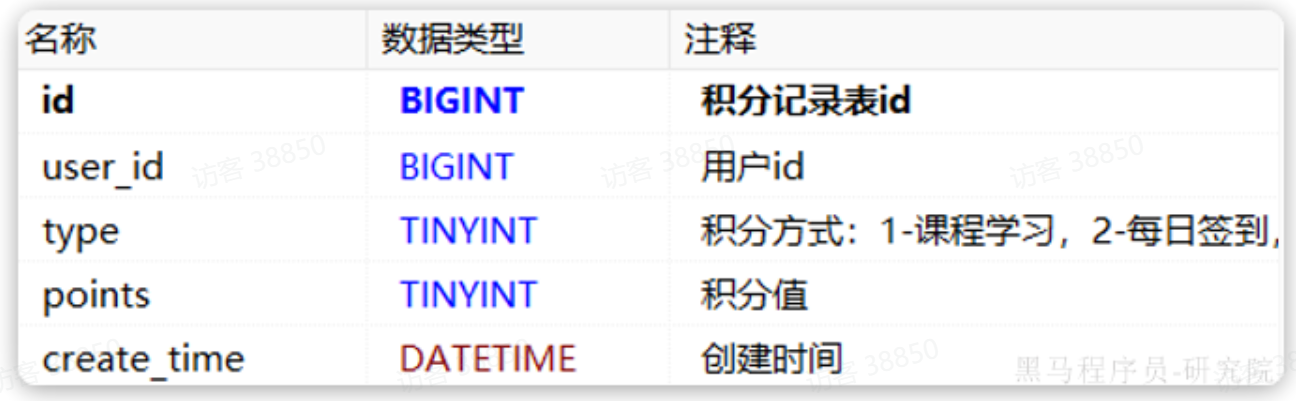

目前，我们有一个积分记录明细表，结构如下：

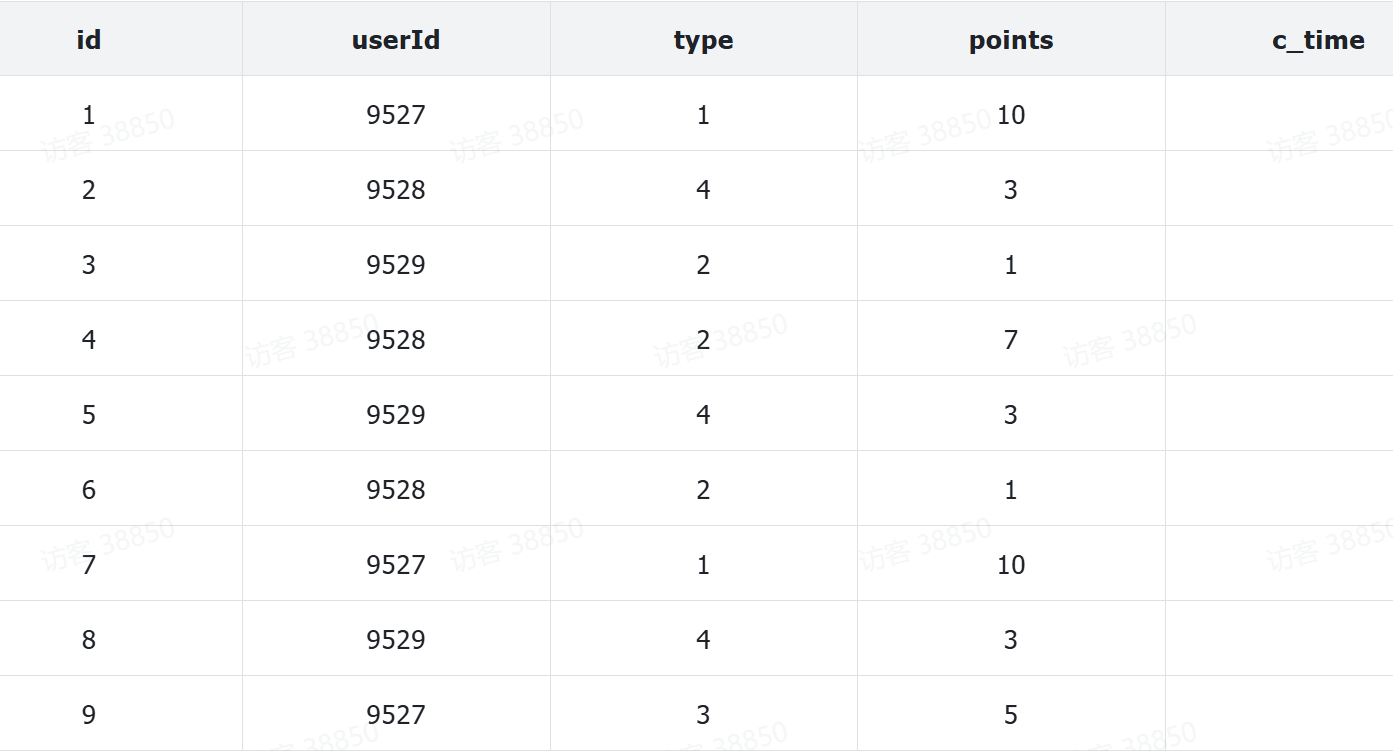

一个用户可能产生很多条积分记录，数据结构大概像这样：

要想形成排行榜，我们在查询数据库时，需要先对用户分组，再对积分求和，最终按照积分和排序，Sql语句是这样：

SELECT user_id, SUM(points) FROM points_record GROUP BY user_id ORDER BY SUM(points)

要知道，每个用户都可能会有数十甚至上百条积分记录，当用户规模达到百万规模，可能产生的积分记录就是数以亿计。

要在每次查询排行榜时，在内存中对这么多数据做分组、求和、排序，对内存和CPU的占用会非常恐怖，不太靠谱。

那该怎么办呢？

在这里给大家介绍两种不同的实现思路：

方案一：基于MySQL的离线排序
方案二：基于Redis的SortedSet

首先说方案一：简单来说，就是将数据库中的数据查询出来，在内存中自己利用算法实现排序，而后将排序得到的榜单保存到数据库中。但由于这个排序比较复杂，我们无法实时更新排行榜，而是每隔几分钟计算一次排行榜。这种方案实现起来比较复杂，而且实时性较差。不过优点是不会一直占用系统资源。

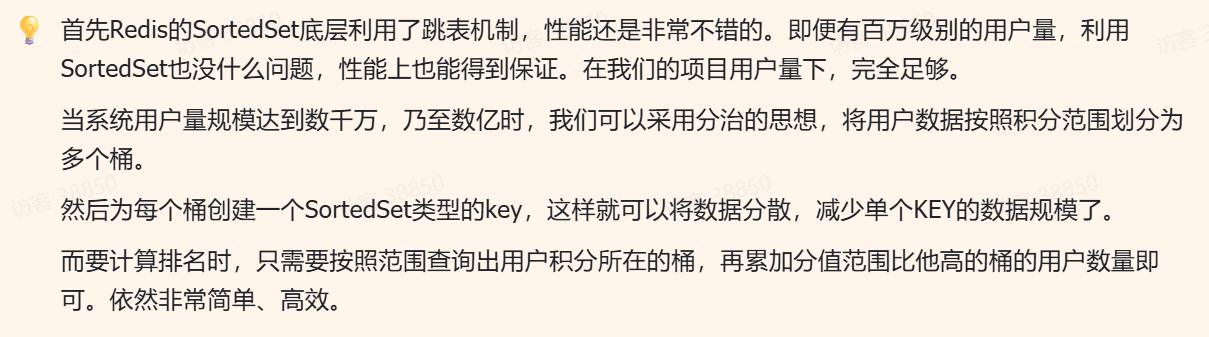

再说方案二：Redis的SortedSet底层采用了跳表的数据结构，因此可以非常高效的实现排序功能，百万用户排序轻松搞定。而且每当用户积分发生变更时，我们可以实时更新Redis中的用户积分，而SortedSet也会实时更新排名。实现起来简单、高效，实时性也非常好。缺点就是需要一直占用Redis的内存，当用户量达到数千万万时，性能有一定的下降。

当系统用户量规模达到数千万，乃至数亿时，我们可以采用分治的思想，将用户数据按照积分范围划分为多个桶，例如：

0~100分、101~200分、201~300分、301~500分、501~800分、801~1200分、1201~1500分、1501~2000分

在Redis内为每个桶创建一个SortedSet类型的key，这样就可以将数据分散，减少单个KEY的数据规模了。而要计算排名时，只需要按照范围查询出用户积分所在的桶，再累加分值比他高的桶的用户数量即可。依然非常简单、高效。

综上，我们推荐基于Redis的SortedSet来实现排行榜功能。

SortedSet的常用命令，可以参考官网：

Commands | Docshttps://redis.io/docs/latest/commands/?group=sorted-set/

1.2.生成实时榜单

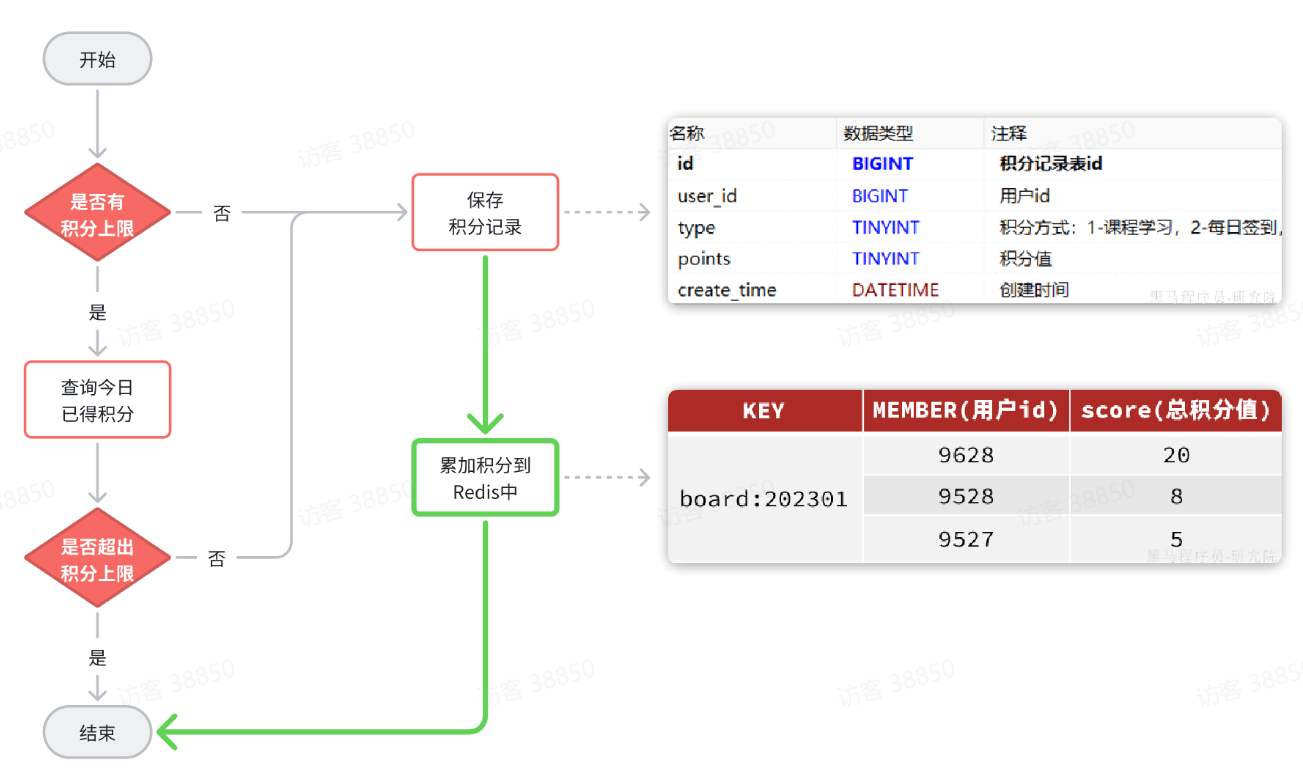

既然要使用Redis的SortedSet来实现排行榜，就需要在用户每次积分变更时，累加积分到Redis的SortedSet中。因此，我们要对之前的新增积分功能做简单改造，如图中绿色部分：

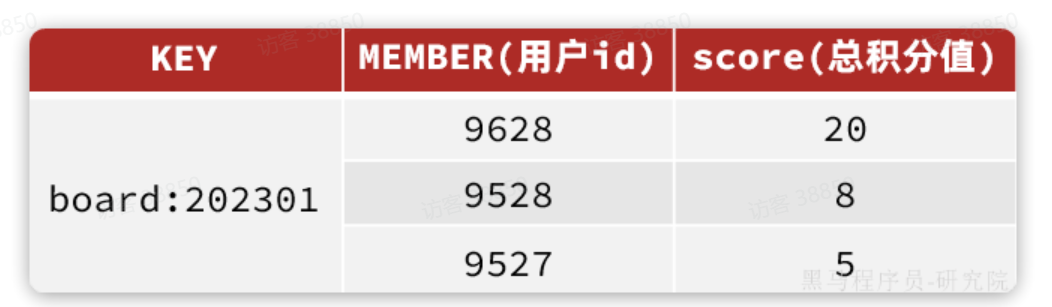

在Redis中，使用SortedSet结构，以赛季的日期为key，以用户id为member，以积分和为score. 每当用户新增积分，就累加到score中，SortedSet排名就会实时更新。这样一个实时的当前赛季榜单就出现了。

1.2.1.定义Redis的KEY前缀

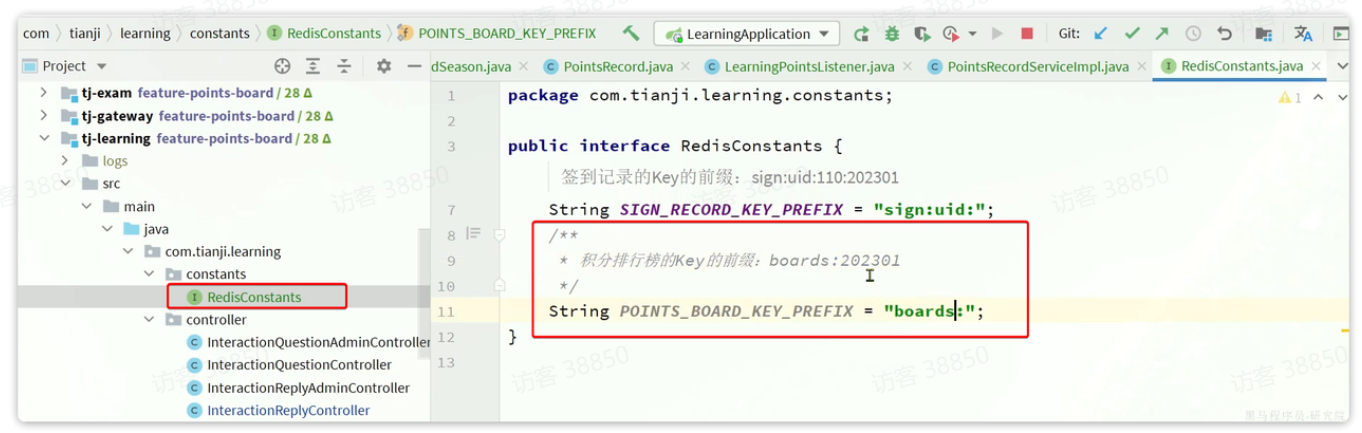

在tj-learning的RedisConstants中定义一个新的KEY前缀：

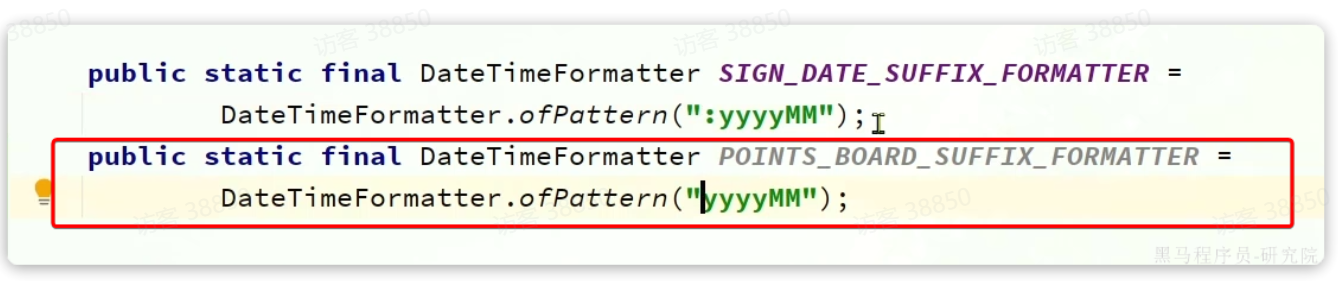

注意，KEY的后缀是时间戳，我们最好定义一个DateTimeFormatter，方便后期使用。因此，我们需要修改tj-commom中的DateUtils，添加一个DateTimeFormatter的常量：

1.2.2.更新积分到Redis

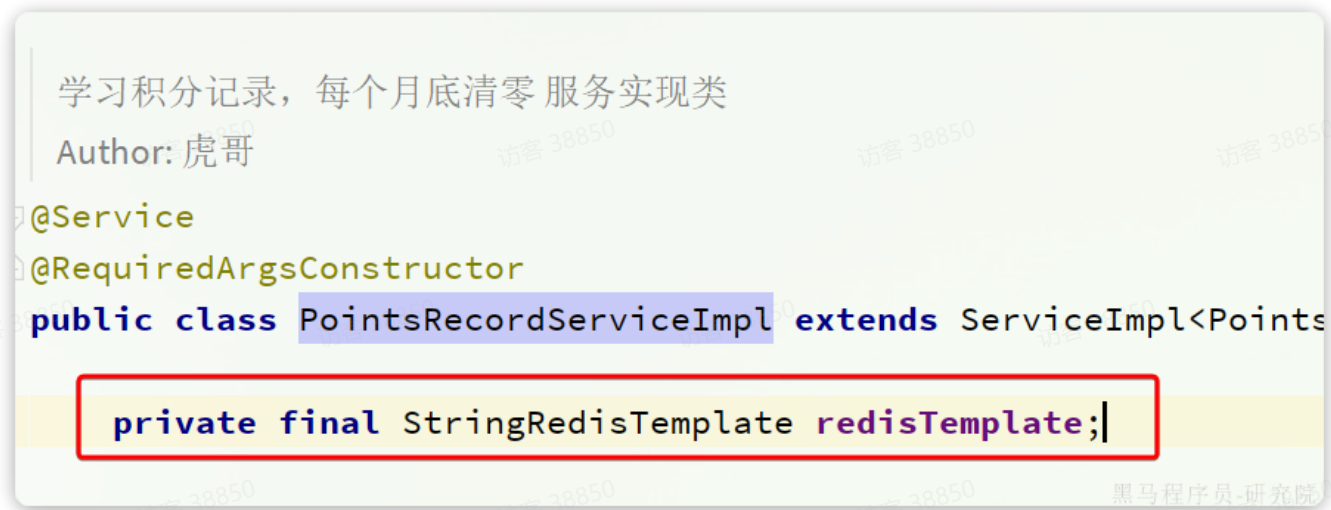

接下来，我们改造tj-learning中的com.tianji.learning.service.impl.PointsRecordServiceImpl，首先注入StringRedisTemplate：

然后，改造其中的addPointsRecord方法，添加积分到Redis中：

@Override
public void addPointsRecord(Long userId, int points, PointsRecordType type) {LocalDateTime now = LocalDateTime.now();int maxPoints = type.getMaxPoints();// 1.判断当前方式有没有积分上限int realPoints = points;if(maxPoints > 0) {// 2.有，则需要判断是否超过上限LocalDateTime begin = DateUtils.getDayStartTime(now);LocalDateTime end = DateUtils.getDayEndTime(now);// 2.1.查询今日已得积分int currentPoints = queryUserPointsByTypeAndDate(userId, type, begin, end);// 2.2.判断是否超过上限if(currentPoints >= maxPoints) {// 2.3.超过，直接结束return;}// 2.4.没超过，保存积分记录if(currentPoints + points > maxPoints){realPoints = maxPoints - currentPoints;}}// 3.没有，直接保存积分记录PointsRecord p = new PointsRecord();p.setPoints(realPoints);p.setUserId(userId);p.setType(type);save(p);// 4.更新总积分到RedisString key = RedisConstants.POINTS_BOARD_KEY_PREFIX + now.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);redisTemplate.opsForZSet().incrementScore(key, userId.toString(), realPoints);
}

1.3.查询积分榜

在个人中心，学生可以查看指定赛季积分排行榜（只显示前100 ），还可以查看自己总积分和排名。而且排行榜分为本赛季榜单和历史赛季榜单。

我们可以在一个接口中同时实现这两类榜单的查询。

1.3.1.分析和设计接口

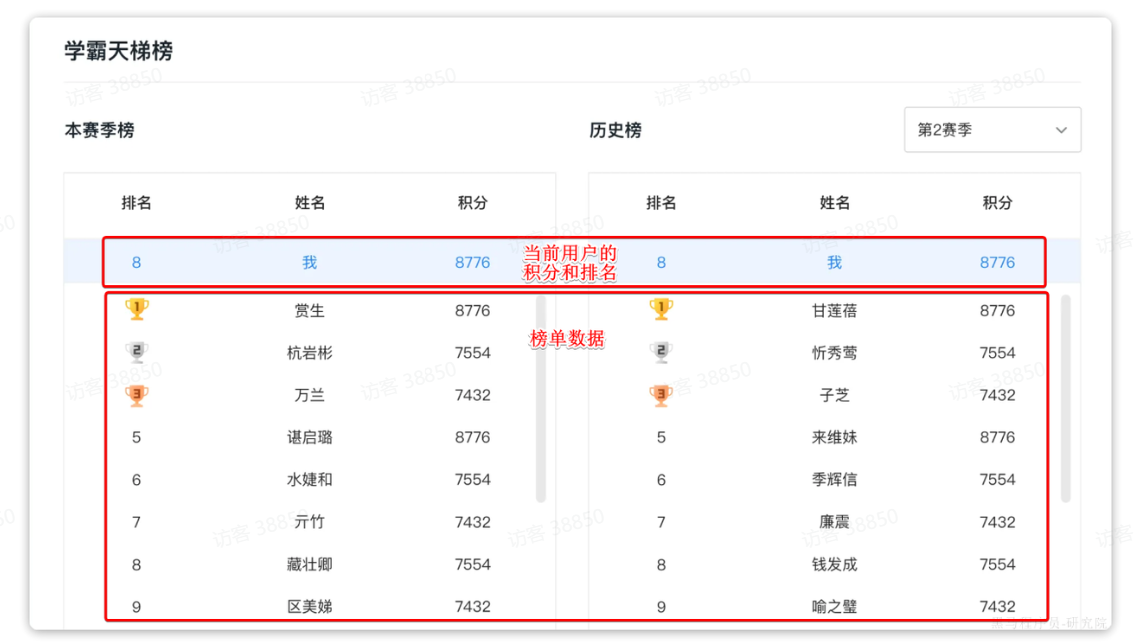

首先，我们来看一下页面原型（这里我给出的是原型对应的设计稿，也就是最终前端设计的页面效果）：

首先我们分析一下请求参数：

榜单数据非常多，不可能一次性查询出来，因此这里一定是分页查询（滚动分页），需要分页参数。
由于要查询历史榜单需要知道赛季，因此参数中需要指定赛季id。当赛季id为空，我们认定是查询当前赛季。这样就可以把两个接口合二为一。

然后是返回值，无论是历史榜单还是当前榜单，结构都一样。分为两部分：

当前用户的积分和排名。当前用户不一定上榜，因此需要单独查询
榜单数据。就是N个用户的积分、排名形成的集合。

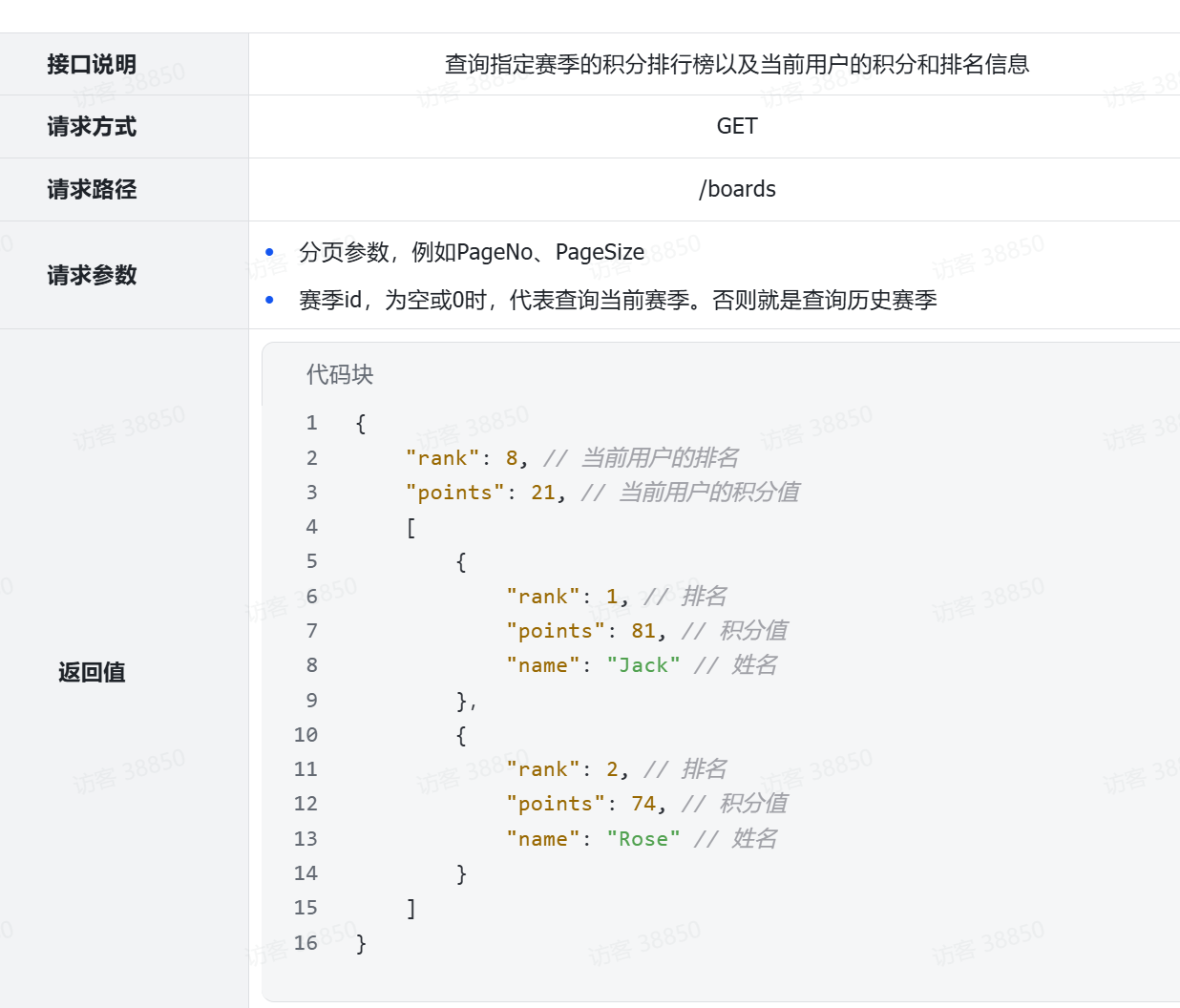

综上，接口信息如下：

1.3.2.实体类

查询积分排行榜接口中包括3个实体：

查询条件QUERY实体
分页返回结果VO实体
分页中每一条数据的VO实体

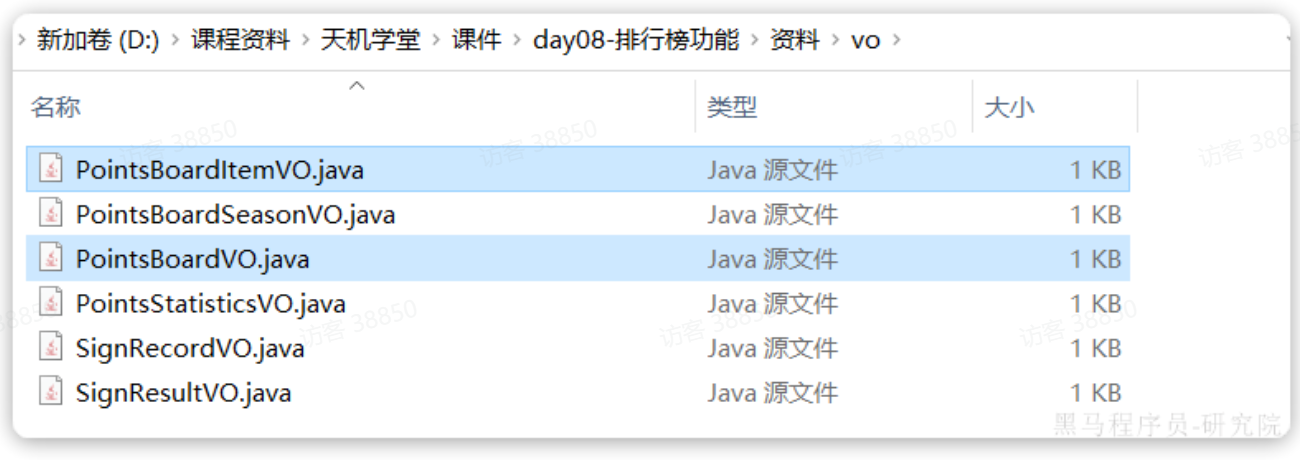

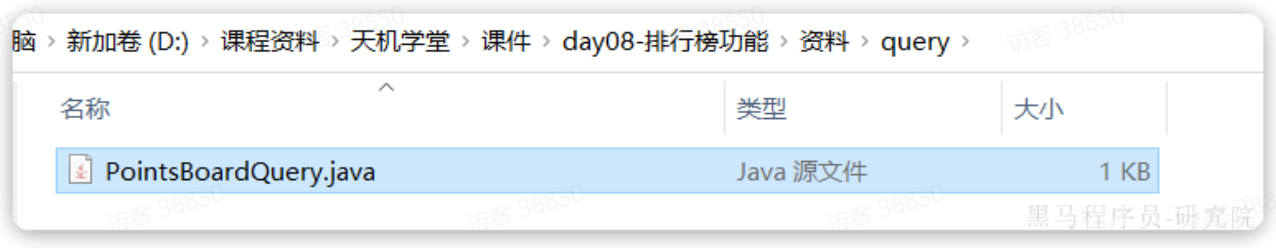

这些在课前资料中都提供好了。

首先是QUERY实体：

然后是分页VO实体、分页条目VO实体：

1.3.3.实现接口

首先，在tj-learning的com.tianji.learning.controller.PointsBoardController中定义接口：

package com.tianji.learning.controller;import com.tianji.common.utils.BeanUtils;
import com.tianji.common.utils.CollUtils;
import com.tianji.learning.domain.po.PointsBoardSeason;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardVO;
import com.tianji.learning.service.IPointsBoardService;
import io.swagger.annotations.Api;
import io.swagger.annotations.ApiOperation;
import lombok.RequiredArgsConstructor;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;import java.time.LocalDateTime;
import java.util.List;/*** <p>* 学霸天梯榜 控制器* </p>*/
@RestController
@RequiredArgsConstructor
@RequestMapping("/boards")
@Api(tags = "积分相关接口")
public class PointsBoardController {private final IPointsBoardService pointsBoardService;@GetMapping@ApiOperation("分页查询指定赛季的积分排行榜")public PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query){return pointsBoardService.queryPointsBoardBySeason(query);}}

然后，在com.tianji.learning.service.IPointsBoardService中定义service方法：

package com.tianji.learning.service;import com.baomidou.mybatisplus.extension.service.IService;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardVO;import java.util.List;/*** <p>* 学霸天梯榜 服务类* </p>*/
public interface IPointsBoardService extends IService<PointsBoard> {PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query);
}

然后，在com.tianji.learning.service.impl.PointsBoardServiceImpl中实现方法：

package com.tianji.learning.service.impl;import com.baomidou.mybatisplus.extension.plugins.pagination.Page;
import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.tianji.api.client.user.UserClient;
import com.tianji.api.dto.user.UserDTO;
import com.tianji.common.utils.CollUtils;
import com.tianji.common.utils.DateUtils;
import com.tianji.common.utils.UserContext;
import com.tianji.learning.constants.RedisConstants;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardItemVO;
import com.tianji.learning.domain.vo.PointsBoardVO;
import com.tianji.learning.mapper.PointsBoardMapper;
import com.tianji.learning.service.IPointsBoardService;
import com.tianji.learning.utils.TableInfoContext;
import lombok.RequiredArgsConstructor;
import org.springframework.data.redis.core.BoundZSetOperations;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.data.redis.core.ZSetOperations;
import org.springframework.stereotype.Service;import java.time.LocalDateTime;
import java.util.*;
import java.util.stream.Collectors;import static com.tianji.learning.constants.LearningConstants.POINTS_BOARD_TABLE_PREFIX;/*** <p>* 学霸天梯榜 服务实现类* </p>** @author 虎哥*/
@Service
@RequiredArgsConstructor
public class PointsBoardServiceImpl extends ServiceImpl<PointsBoardMapper, PointsBoard> implements IPointsBoardService {private final StringRedisTemplate redisTemplate;private final UserClient userClient;@Overridepublic PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query) {// 1.判断是否是查询当前赛季Long season = query.getSeason();boolean isCurrent = season == null || season == 0;// 2.获取Redis的KeyLocalDateTime now = LocalDateTime.now();String key = RedisConstants.POINTS_BOARD_KEY_PREFIX + now.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);// 2.查询我的积分和排名PointsBoard myBoard = isCurrent ?queryMyCurrentBoard(key) : // 查询当前榜单（Redis）queryMyHistoryBoard(season); // 查询历史榜单（MySQL）// 3.查询榜单列表List<PointsBoard> list = isCurrent ?queryCurrentBoardList(key, query.getPageNo(), query.getPageSize()) :queryHistoryBoardList(query);// 4.封装VOPointsBoardVO vo = new PointsBoardVO();// 4.1.处理我的信息if (myBoard != null) {vo.setPoints(myBoard.getPoints());vo.setRank(myBoard.getRank());}if (CollUtils.isEmpty(list)) {return vo;}// 4.2.查询用户信息Set<Long> uIds = list.stream().map(PointsBoard::getUserId).collect(Collectors.toSet());List<UserDTO> users = userClient.queryUserByIds(uIds);Map<Long, String> userMap = new HashMap<>(uIds.size());if(CollUtils.isNotEmpty(users)) {userMap = users.stream().collect(Collectors.toMap(UserDTO::getId, UserDTO::getName));}// 4.3.转换VOList<PointsBoardItemVO> items = new ArrayList<>(list.size());for (PointsBoard p : list) {PointsBoardItemVO v = new PointsBoardItemVO();v.setPoints(p.getPoints());v.setRank(p.getRank());v.setName(userMap.get(p.getUserId()));items.add(v);}vo.setBoardList(items);return vo;}private List<PointsBoard> queryHistoryBoardList(PointsBoardQuery query) {// TODOreturn null;}public List<PointsBoard> queryCurrentBoardList(String key, Integer pageNo, Integer pageSize) {// 1.计算分页int from = (pageNo - 1) * pageSize;// 2.查询Set<ZSetOperations.TypedTuple<String>> tuples = redisTemplate.opsForZSet().reverseRangeWithScores(key, from, from + pageSize - 1);if (CollUtils.isEmpty(tuples)) {return CollUtils.emptyList();}// 3.封装int rank = from + 1;List<PointsBoard> list = new ArrayList<>(tuples.size());for (ZSetOperations.TypedTuple<String> tuple : tuples) {String userId = tuple.getValue();Double points = tuple.getScore();if (userId == null || points == null) {continue;}PointsBoard p = new PointsBoard();p.setUserId(Long.valueOf(userId));p.setPoints(points.intValue());p.setRank(rank++);list.add(p);}return list;}private PointsBoard queryMyHistoryBoard(Long season) {// TODOreturn null;}private PointsBoard queryMyCurrentBoard(String key) {// 1.绑定keyBoundZSetOperations<String, String> ops = redisTemplate.boundZSetOps(key);// 2.获取当前用户信息String userId = UserContext.getUser().toString();// 3.查询积分Double points = ops.score(userId);// 4.查询排名Long rank = ops.reverseRank(userId);// 5.封装返回PointsBoard p = new PointsBoard();p.setPoints(points == null ? 0 : points.intValue());p.setRank(rank == null ? 0 : rank.intValue() + 1);return p;}
}

2.历史排行榜

在天机学堂项目中，积分排行榜是分赛季的，每一个月是一个赛季。因此每到每个月的月初，就会进入一个新的赛季。所有用户的积分应该清零，重新累积。

但是，我们能把Redis中的榜单数据直接清空吗？显然不行！Redis中的榜单数据是上个月的数据，属于历史榜单了，直接清空就丢失了一个赛季的数据。

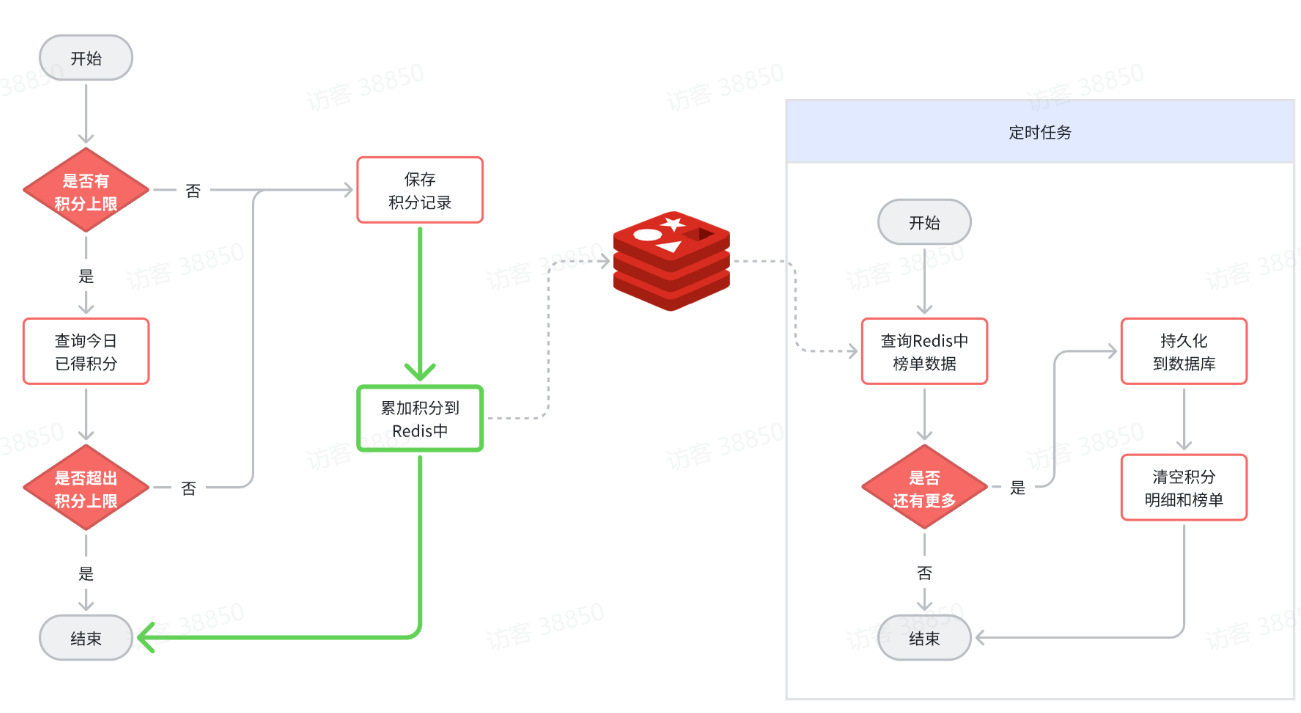

因此，我们必须将Redis中的历史数据持久化到数据库中，然后再清零。如图：

不过，这里就有一个问题需要解决：

假如有数百万用户，这就意味着每个赛季榜单都有数百万数据。随着时间推移，历史赛季越来越多，如果全部保存到一张表中，数据量会非常恐怖！

该怎么办呢？

2.1.海量数据存储策略

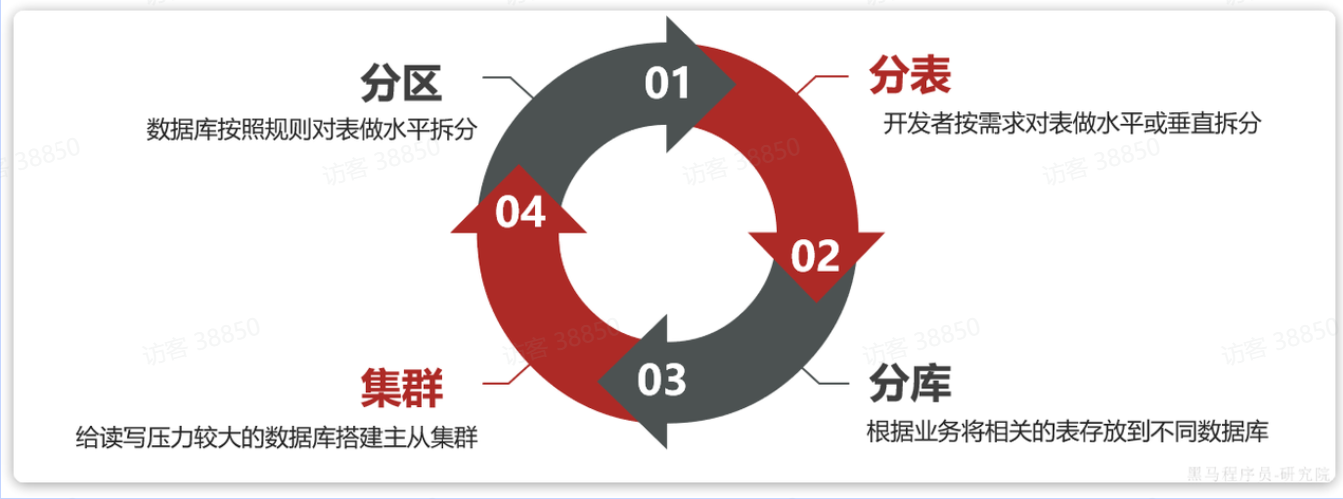

对于数据库的海量数据存储，方案有很多，常见的有：

2.1.1.分区

表分区（Partition）是一种数据存储方案，可以解决单表数据较多的问题。MySQL5.1开始支持表分区功能。

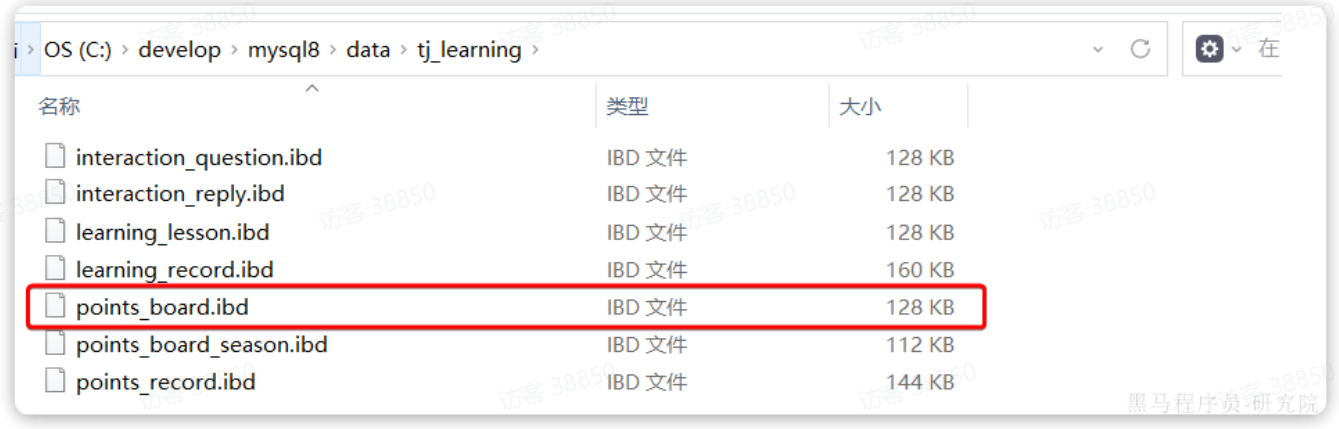

数据库的表最终肯定是保存在磁盘中，对于InoDB引擎，一张表的数据在磁盘上对应一个ibd文件。如图，我们的积分榜单表对应的文件：

如果表数据过多，就会导致文件体积非常大。文件就会跨越多个磁盘分区，数据检索时的速度就会非常慢。

为了解决这个问题，MySQL在5.1版本引入表分区功能。简单来说，就是按照某种规则，把表数据对应的ibd文件拆分成多个文件来存储。从物理上来看，一张表的数据被拆到多个表文件存储了；从逻辑上来看，他们对外表现是一张表。

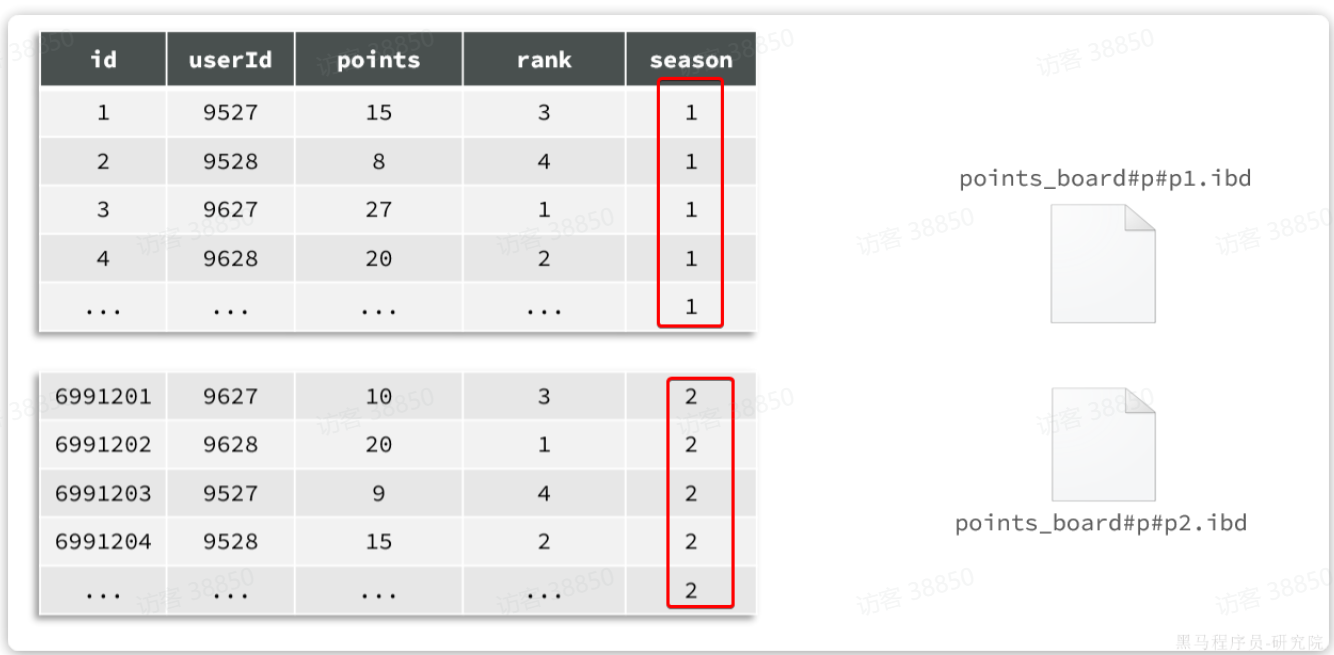

例如，我们的历史榜单数据，可以按照赛季切分：

此时，赛季榜单表的磁盘文件就被分成了两个文件。但逻辑上还是一张表。增删改查的方式不会有什么变化，只不过底层MySQL底层的处理上会有变更。例如检索时可以只检索某个文件，而不是全部。

这样做有几个好处：

可以存储更多的数据，突破单表上限。甚至可以存储到不同磁盘，突破磁盘上限
查询时可以根据规则只检索某一个文件，提高查询效率
数据统计时，可以多文件并行统计，最后汇总结果，提高统计效率
对于一些历史数据，如果不需要时，可以直接删除分区文件，提高删除效率

表分区的本质是对数据的水平拆分，而拆分的方式也有多种，常见的有：

Range分区：按照指定字段的取值范围分区
List分区：按照指定字段的枚举值分区，必须提前指定好所有的分区值，如果数据找不到分区会报错
Hash分区：基于字段做hash运算后分区，一般做hash运算的字段都是数值类型
Key分区：根据指定字段的值做运算的结果分区，与hash分区类似，但不限定字段类型

对于赛季榜单来说，最合适的分区方式是基于赛季值分区，我们希望同一个赛季放到一个分区。这就只能使用List分区，而List分区却需要枚举出所有可能的分区值。但是赛季分区id是无限的，无法全部枚举，所以就非常尴尬。

MySQL的表分区详细信息可参考下面的文档：

MySQL分区表 - wenxuehai - 博客园https://www.cnblogs.com/wenxuehai/p/15901779.html

2.1.2.分表

分表是一种表设计方案，由开发者在创建表时按照自己的业务需求拆分表。也就是说这是开发者自己对表的处理，与数据库无关。

而且，一旦做了分表，无论是逻辑上，还是物理上，就从一张表变成了多张表！增删改查的方式就发生了变化，必须自己考虑要去哪张表做数据处理。

分区则在逻辑上是同一张表，增删改查与以前没有区别。这就是分区和分表最大的一种区别。

2.1.2.1.水平分表

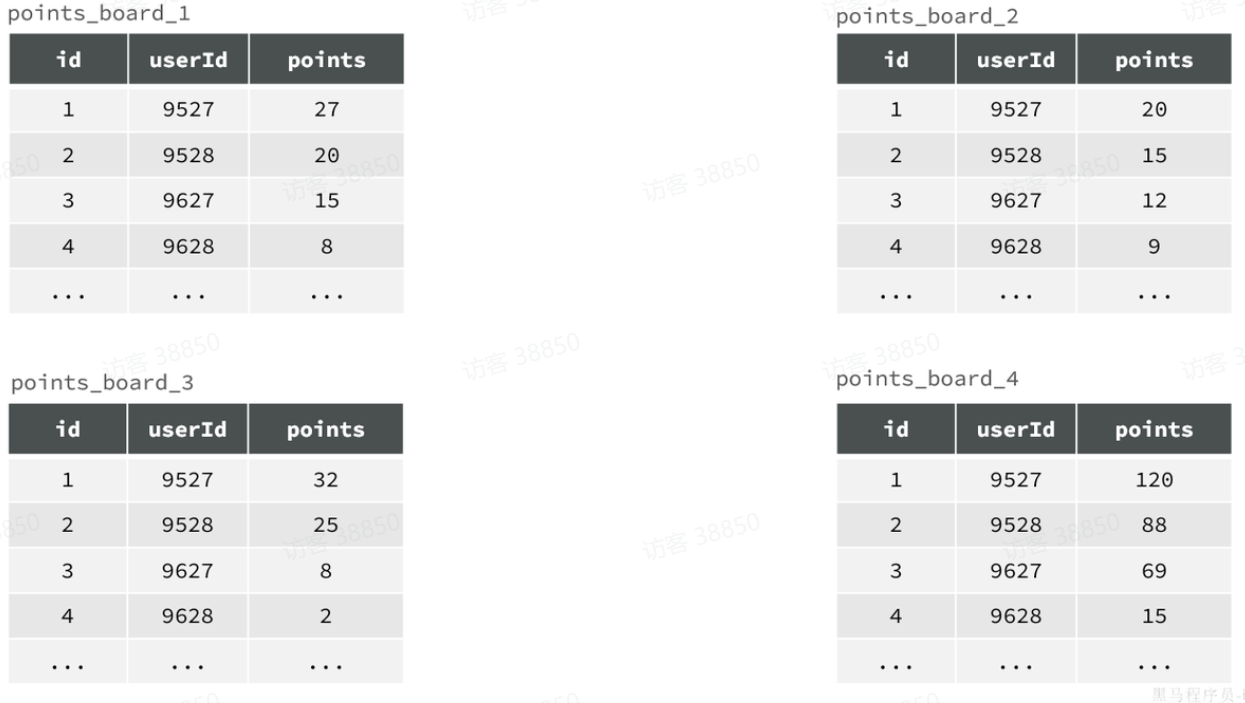

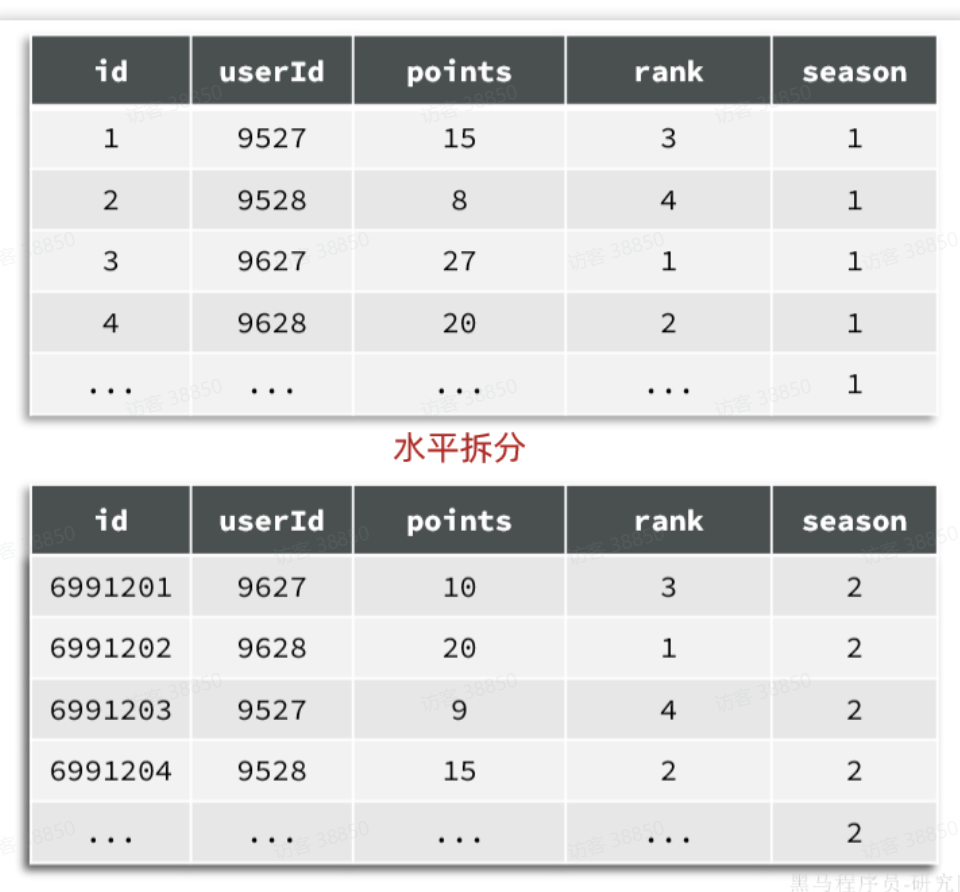

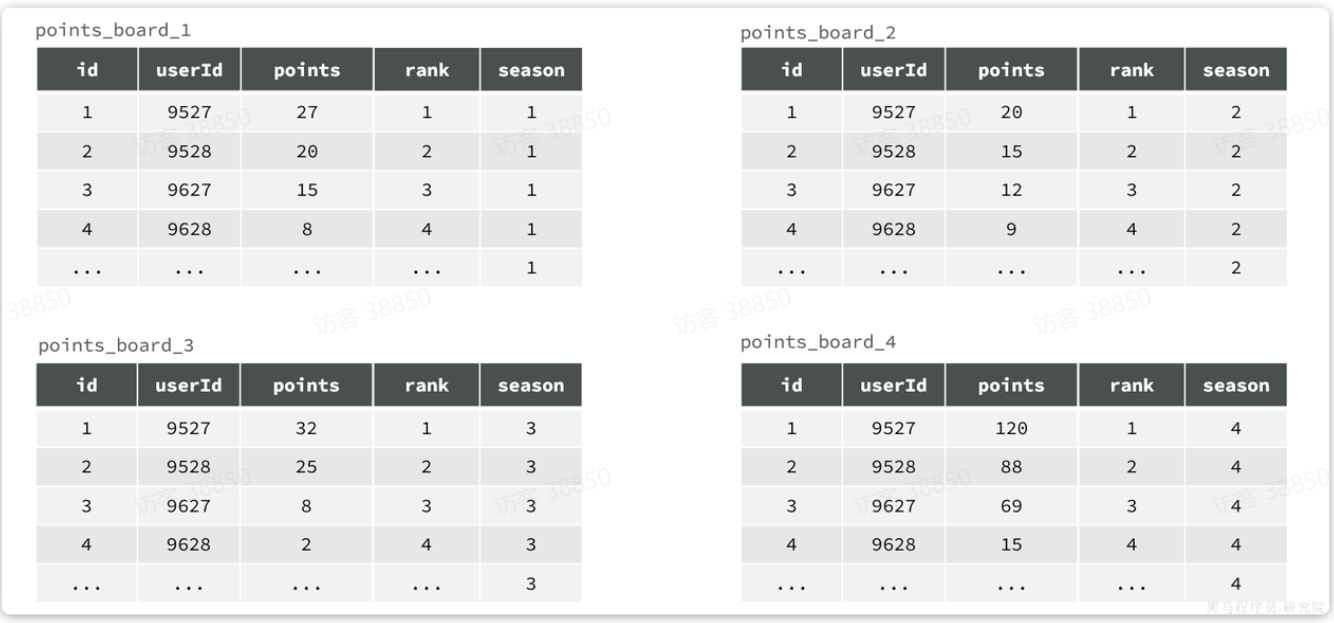

例如，对于赛季榜单，我们可以按照赛季拆分为多张表，每一个赛季一张新的表。如图：

这种方式就是水平分表，表结构不变，仅仅是每张表数据不同。查询赛季1，就找第一张表。查询赛季2，就找第二张表。

由于分表是开发者的行为，因此拆分方式更加灵活。除了水平分表，也可以做垂直分表。

2.1.2.2.垂直分表

什么是垂直分表呢？

如果一张表的字段非常多，比如达到30个以上，这样的表我们称为宽表。宽表由于字段太多，单行数据体积就会非常大，虽然数据不多，但可能表体积也会非常大！从而影响查询效率。

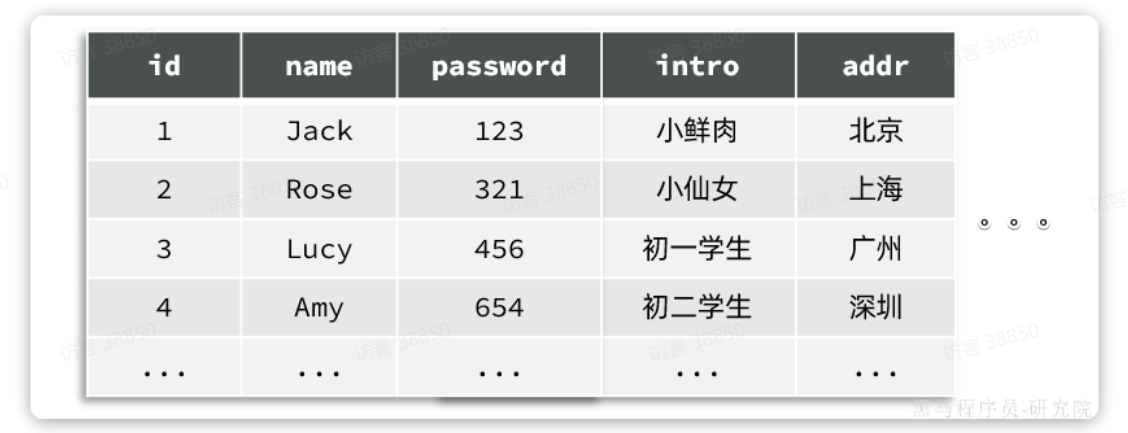

例如一个用户信息表，除了用户基本信息，还包含很多其它功能信息：

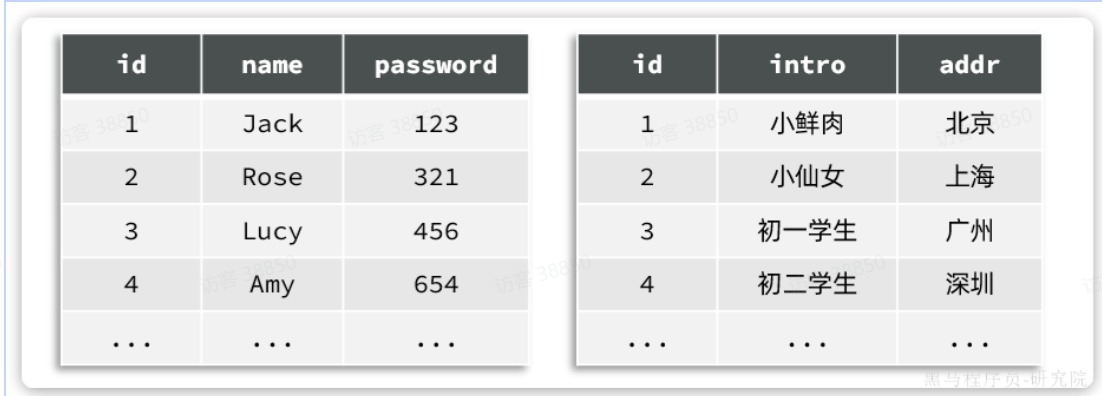

这个时候，我们就可以把其中的一些不常用字段拆分出去。一张表中包含登录常用字段，另一张表包含其它字段：

这个时候一张表就变成了两张表。而且两张表的结构不同，数据也不同。这种按照字段拆分表的方式，称为垂直拆分。

2.1.2.3.优缺点

分表方案与分区方案相比有一些优点：

拆分方式更加灵活
而且可以解决单表字段过多的问题

但是也有一些确定：

增删改查时，需要自己判断访问哪张表
垂直拆分还会导致事务问题及数据关联问题：原本一张表的操作，变为多张表操作。

不过，在开发中我们很多情况下业务需求复杂，更看重分表的灵活性。因此，我们大多数情况下都会选择分表方案。

2.1.3.分库和集群

无论是分区，还是分表，我们刚才的分析都是建立在单个数据库的基础上。但是单个数据库也存在一些问题：

单点故障问题：数据库发生故障，整个系统就会瘫痪
单库的性能瓶颈问题：单库受服务器限制，其网络带宽、CPU、连接数都有瓶颈
单库的存储瓶颈问题：单库的磁盘空间有上限，如果磁盘过大，数据检索的速度又会变慢

综上，在大型系统中，我们除了要做分表、还需要对数据做分库，建立综合集群。

首先，在微服务项目中，我们会按照项目模块，每个微服务使用独立的数据库，因此每个库的表是不同的，这种分库模式成为垂直分库。

而为了保证单节点的高可用性，我们会给数据库建立主从集群，主节点向从节点同步数据。两者结构一样，可以看做是水平扩展。

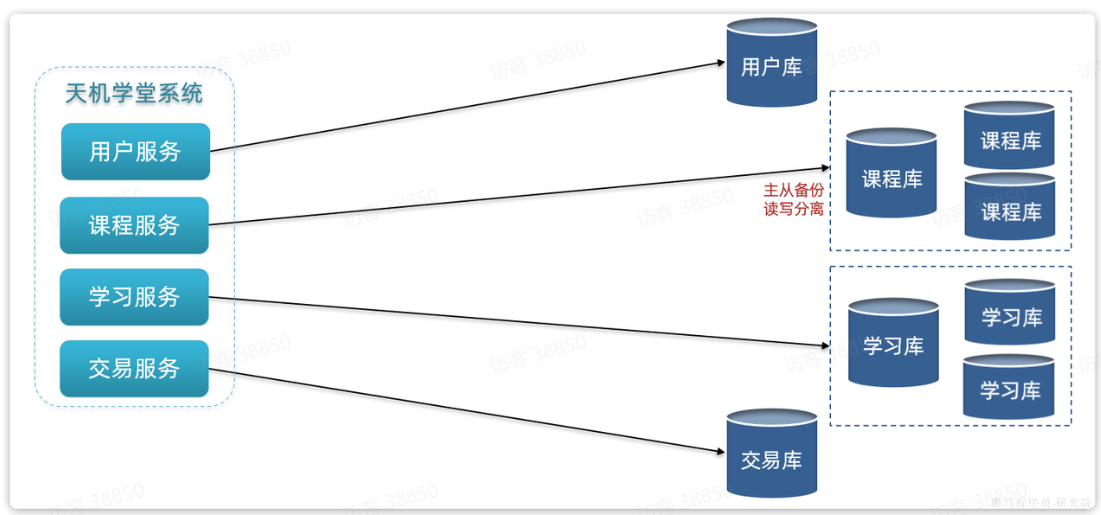

这个时候就会出现垂直分库、水平扩展的综合集群，如图：

这种模式的优缺点：

优点：

解决了海量数据存储问题，突破了单机存储瓶颈
提高了并发能力，突破了单机性能瓶颈
避免了单点故障

缺点：

成本非常高
数据聚合统计比较麻烦
主从同步的一致性问题
分布式事务问题

2.2.历史榜单的存储策略

天机学堂项目是一个教育类项目，用户规模并不会很高，一般在十多万到百万级别。因此最终的数据规模也并不会非常庞大。

综合之前的分析，结合天机学堂的项目情况，我们可以对榜单数据做分表，但是暂时不需要做分库和集群。

由于我们要解决的是数据过多问题，因此分表的方式选择水平分表。具体来说，就是按照赛季拆分，每一个赛季是一个独立的表，如图：

不过这里我们可以做一些简化：

我们可以将id作为排名，排名字段就不需要了。
不同赛季用不同表，那么赛季字段就不需要了。

综上，最终表结构可以是这样：

不过这就存在一个问题，每个赛季要有不同的表，这些表什么时候创建呢？

显然，应该在每个赛季刚开始的时候（月初）来创建新的赛季榜单表。每个月的月初执行一个创建表的任务，我们可以利用定时任务来实现。

由于表的名称中包含赛季id，因此在定时任务中我们还要先查询赛季信息，获取赛季id，拼接得到表名，最后创建表。

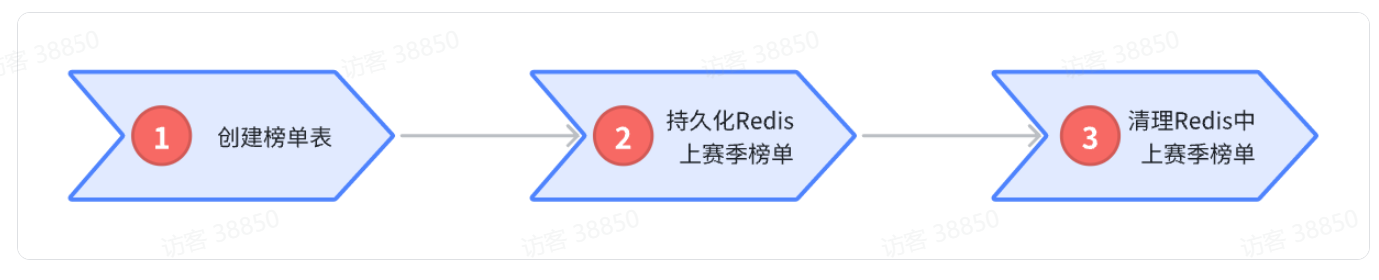

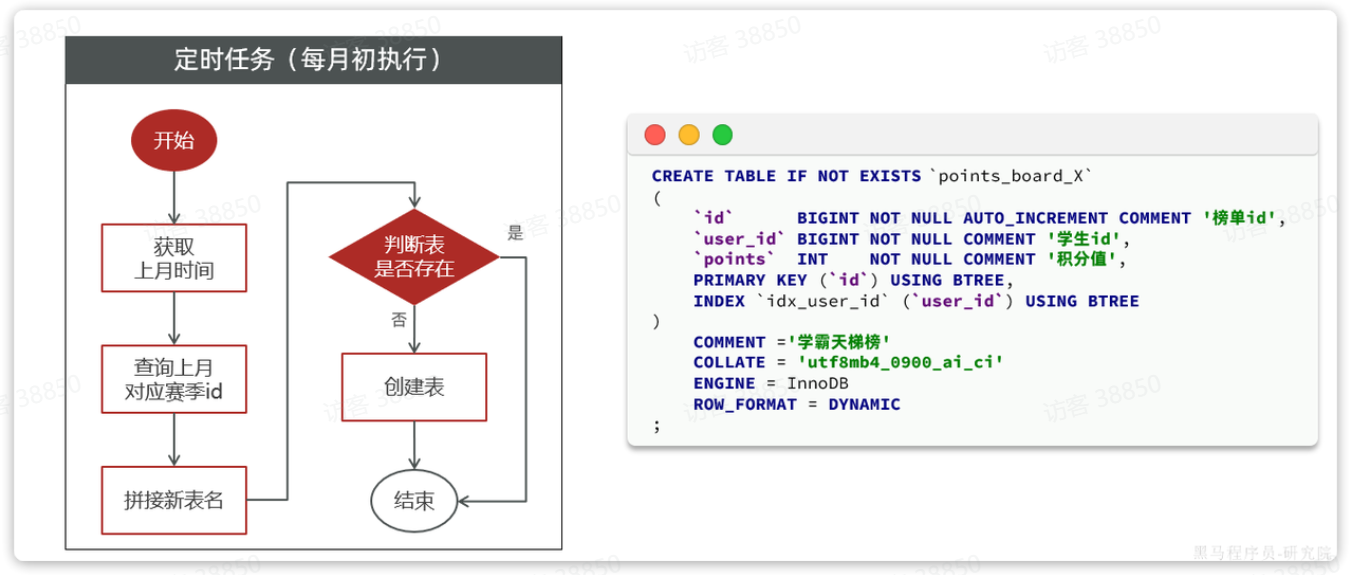

大概流程如图：

表结构如下：

 CREATE TABLE IF NOT EXISTS `points_board_X`(`id`      BIGINT NOT NULL AUTO_INCREMENT COMMENT '榜单id',`user_id` BIGINT NOT NULL COMMENT '学生id',`points`  INT    NOT NULL COMMENT '积分值',PRIMARY KEY (`id`) USING BTREE,INDEX `idx_user_id` (`user_id`) USING BTREE)COMMENT ='学霸天梯榜'COLLATE = 'utf8mb4_0900_ai_ci'ENGINE = InnoDBROW_FORMAT = DYNAMIC;

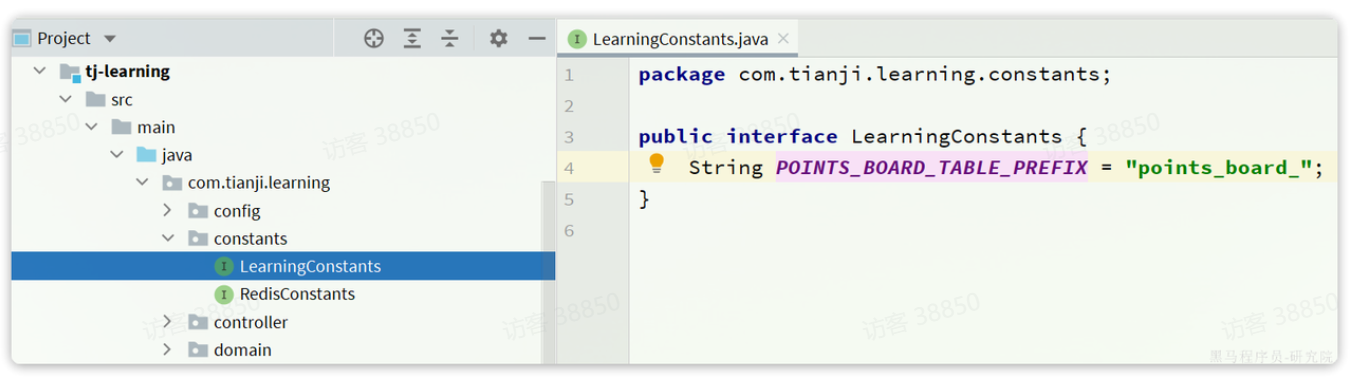

表名称的前缀是points_board_，我们应该将其定义为常量。在tj-learning模块中定义：

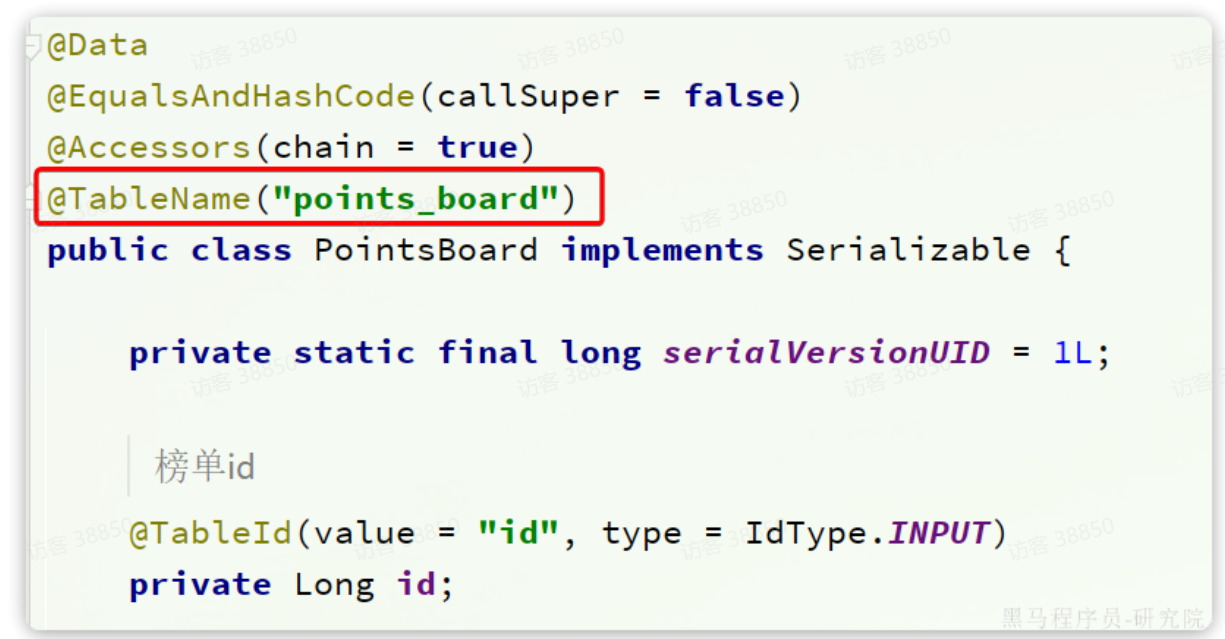

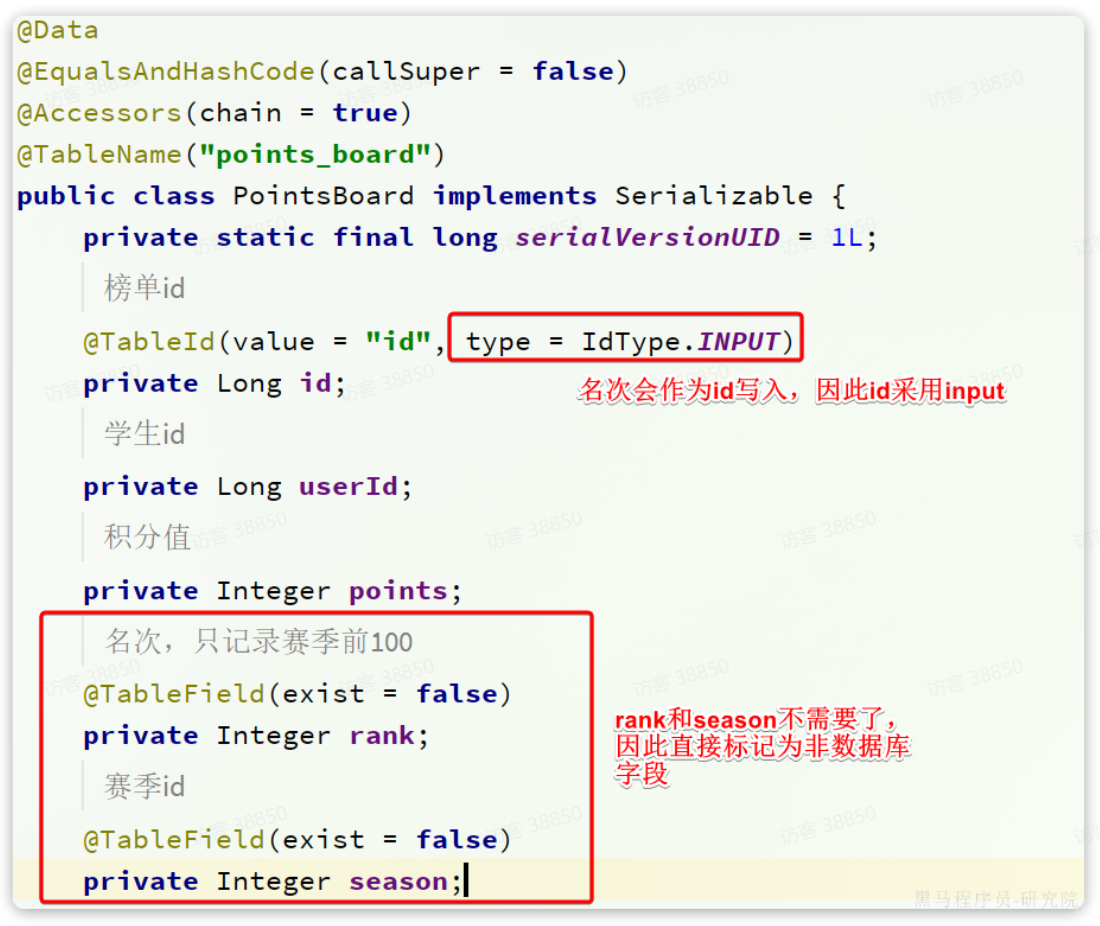

同时，表中的字段少了2个（rank、season），因此我们需要修改对应的实体类：

2.3.定时任务生成榜单表

接下来，我们通过SpringTask定义一个定时任务，在每月初动态生成赛季榜单表。

2.3.1.定时任务

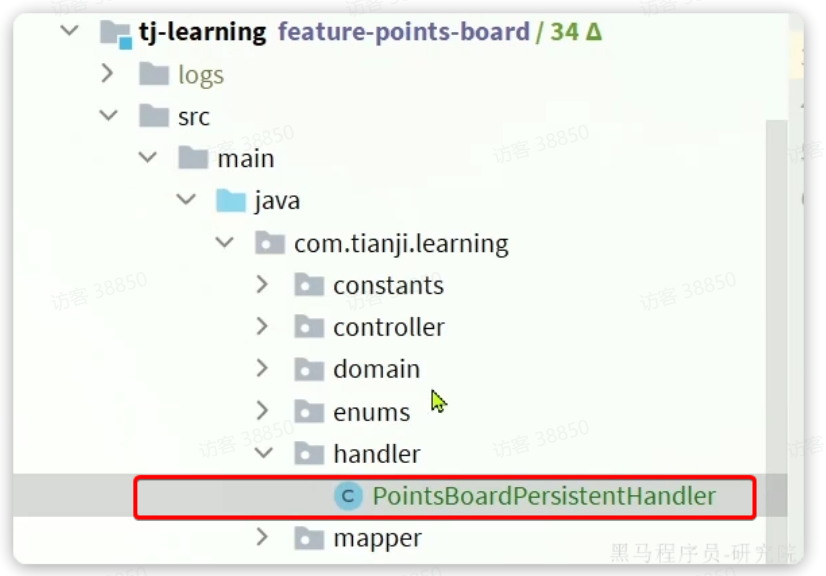

首先，在tj-learning模块下定义一个任务处理类：

代码如下：

package com.tianji.learning.handler;import com.tianji.common.utils.CollUtils;
import com.tianji.common.utils.DateUtils;
import com.tianji.learning.service.IPointsBoardSeasonService;
import com.tianji.learning.service.IPointsBoardService;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Component;import java.time.LocalDateTime;
import java.util.List;import static com.tianji.learning.constants.LearningConstants.POINTS_BOARD_TABLE_PREFIX;@Component
@RequiredArgsConstructor
public class PointsBoardPersistentHandler {private final IPointsBoardSeasonService seasonService;private final IPointsBoardService pointsBoardService;@Scheduled(cron = "0 0 3 1 * ?") // 每月1号，凌晨3点执行public void createPointsBoardTableOfLastSeason(){// 1.获取上月时间LocalDateTime time = LocalDateTime.now().minusMonths(1);// 2.查询赛季idInteger season = seasonService.querySeasonByTime(time);if (season == null) {// 赛季不存在return;}// 3.创建表pointsBoardService.createPointsBoardTableBySeason(season);}
}

这里调用了两个service的方法，一个是查询赛季，一个是创建表。

2.3.2.查询赛季id

首先，我们在tj-learning模块的com.tianji.learning.service.IPointsBoardSeasonService中定义查询赛季的方法：

package com.tianji.learning.service;import com.baomidou.mybatisplus.extension.service.IService;
import com.tianji.learning.domain.po.PointsBoardSeason;import java.time.LocalDateTime;/*** <p>*  服务类* </p>*/
public interface IPointsBoardSeasonService extends IService<PointsBoardSeason> {Integer querySeasonByTime(LocalDateTime time);
}

然后在com.tianji.learning.service.impl.PointsBoardSeasonServiceImpl中实现该方法：

package com.tianji.learning.service.impl;import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.tianji.learning.domain.po.PointsBoardSeason;
import com.tianji.learning.mapper.PointsBoardSeasonMapper;
import com.tianji.learning.service.IPointsBoardSeasonService;
import org.springframework.stereotype.Service;import java.time.LocalDateTime;
import java.util.Optional;/*** <p>*  服务实现类* </p>*/
@Service
public class PointsBoardSeasonServiceImpl extends ServiceImpl<PointsBoardSeasonMapper, PointsBoardSeason> implements IPointsBoardSeasonService {@Overridepublic Integer querySeasonByTime(LocalDateTime time) {Optional<PointsBoardSeason> optional = lambdaQuery().le(PointsBoardSeason::getBeginTime, time).ge(PointsBoardSeason::getEndTime, time).oneOpt();return optional.map(PointsBoardSeason::getId).orElse(null);}
}

2.3.3.创建表

在tj-learning模块的com.tianji.learning.service.IPointsBoardService中定义创建表的方法：

package com.tianji.learning.service;import com.baomidou.mybatisplus.extension.service.IService;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardVO;import java.util.List;/*** <p>* 学霸天梯榜 服务类* </p>*/
public interface IPointsBoardService extends IService<PointsBoard> {PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query);void createPointsBoardTableBySeason(Integer season);
}

然后在com.tianji.learning.service.impl.PointsBoardServiceImpl中实现该方法：

@Override
public void createPointsBoardTableBySeason(Integer season) {getBaseMapper().createPointsBoardTable(POINTS_BOARD_TABLE_PREFIX + season);
}

这里的建表语句肯定是自定义SQL，需要现在在com.tianji.learning.mapper.PointsBoardMapper中定义出方法：

package com.tianji.learning.mapper;import com.baomidou.mybatisplus.core.mapper.BaseMapper;
import com.tianji.learning.domain.po.PointsBoard;
import org.apache.ibatis.annotations.Param;/*** <p>* 学霸天梯榜 Mapper 接口* </p>*/
public interface PointsBoardMapper extends BaseMapper<PointsBoard> {void createPointsBoardTable(@Param("tableName") String tableName);
}

然后在tj-learning模块的src/resources/mapper/PointsBoardMapper.xml中编写SQL：

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="com.tianji.learning.mapper.PointsBoardMapper"><insert id="createPointsBoardTable" parameterType="java.lang.String">CREATE TABLE `${tableName}`(`id`      BIGINT NOT NULL AUTO_INCREMENT COMMENT '榜单id',`user_id` BIGINT NOT NULL COMMENT '学生id',`points`  INT    NOT NULL COMMENT '积分值',PRIMARY KEY (`id`) USING BTREE,INDEX `idx_user_id` (`user_id`) USING BTREE)COMMENT ='学霸天梯榜'COLLATE = 'utf8mb4_0900_ai_ci'ENGINE = InnoDBROW_FORMAT = DYNAMIC</insert>
</mapper>

2.4.分布式任务调度

目前，我们的定时任务都是基于SpringTask来实现的。但是SpringTask存在一些问题：

当微服务多实例部署时，定时任务会被执行多次。而事实上我们只需要这个任务被执行一次即可。
我们除了要定时创建表，还要定时持久化Redis数据到数据库，我们希望这多个定时任务能够按照顺序依次执行，SpringTask无法控制任务顺序

不仅仅是SpringTask，其它单机使用的定时任务工具，都无法实现像这种任务执行者的调度、任务执行顺序的编排、任务监控等功能。这些功能必须要用到分布式任务调度组件。

2.4.1.分布式任务调度原理

那么分布式任务调度是如何实现任务调度和编排的呢？

我们先来看看普通定时任务的实现原理，一般定时任务中会有两个组件：

任务：要执行的代码
任务触发器：基于定义好的规则触发任务

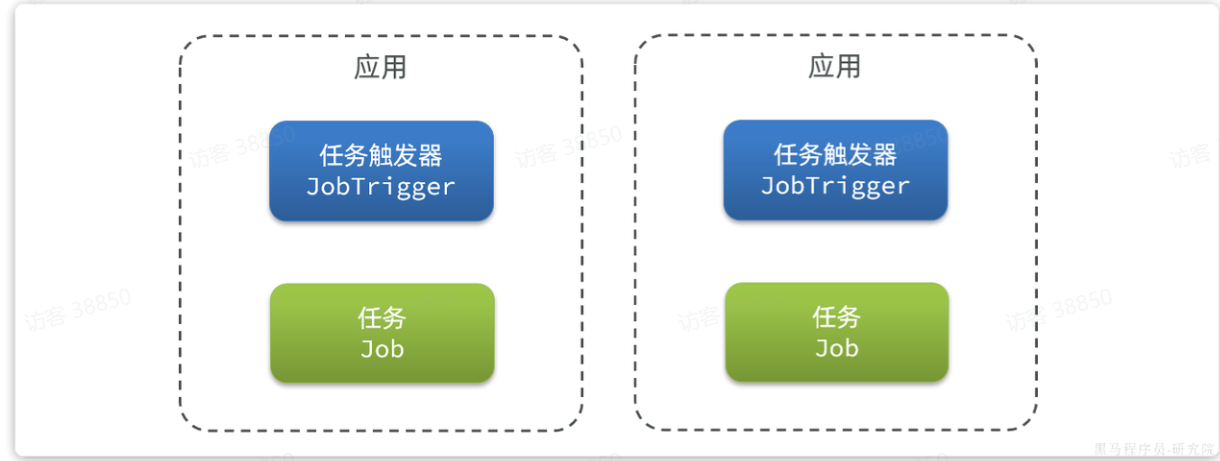

因此在多实例部署的时候，每个启动的服务实例都会有自己的任务触发器，这样就会导致各个实例各自运行，无法统一控制：

那如果我们想要统一控制各个服务实例的任务执行和调度该怎么办？

大家应该能想到：就是要把任务触发器提取到各个服务实例之外，去做统一的触发、统一的调度。

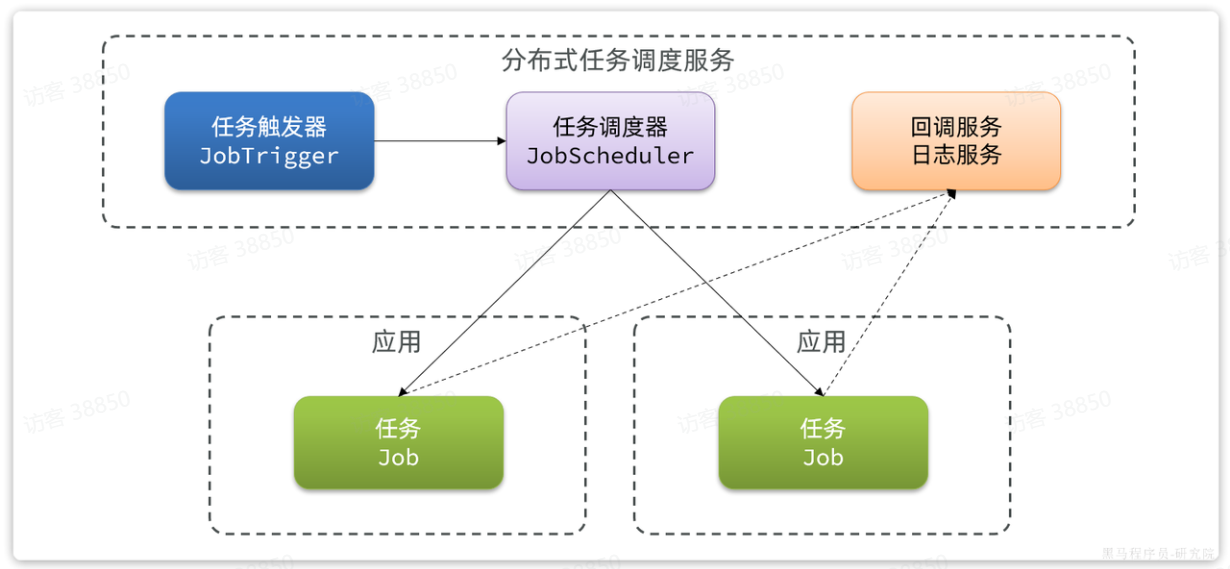

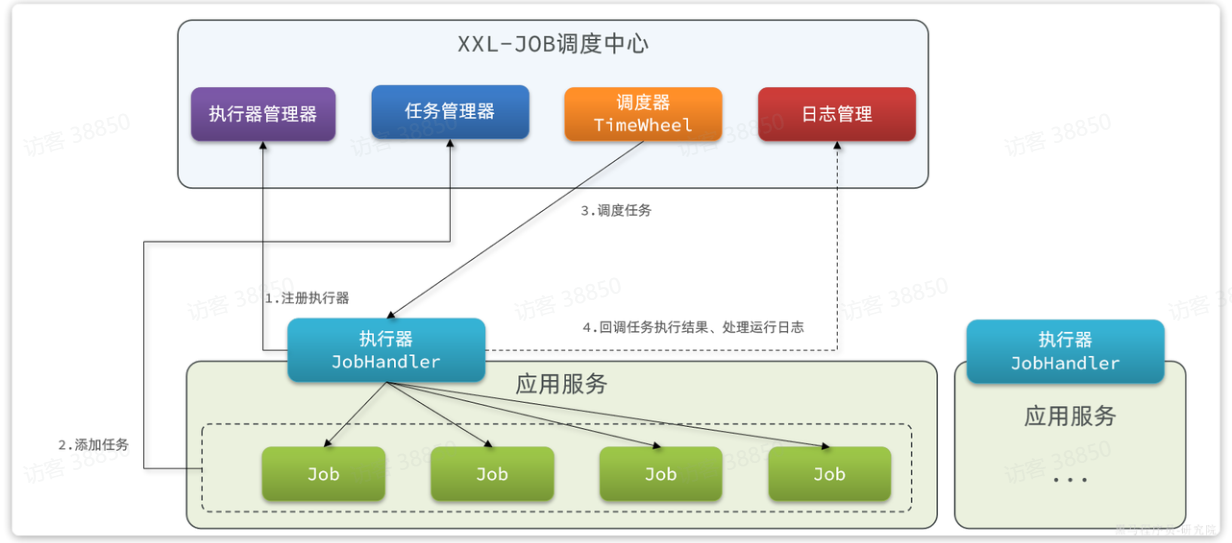

事实上，大多数的分布式任务调度组件都是这样做的：

这样一来，具体哪个任务该执行，什么时候执行，交给哪个应用实例来执行，全部都有统一的任务调度服务来统一控制。并且执行过程中的任务结果还可以通过回调接口返回，让我们方便的查看任务执行状态、执行日志。这样的服务就是分布式调度服务了。

2.4.2.分布式任务调度技术对比

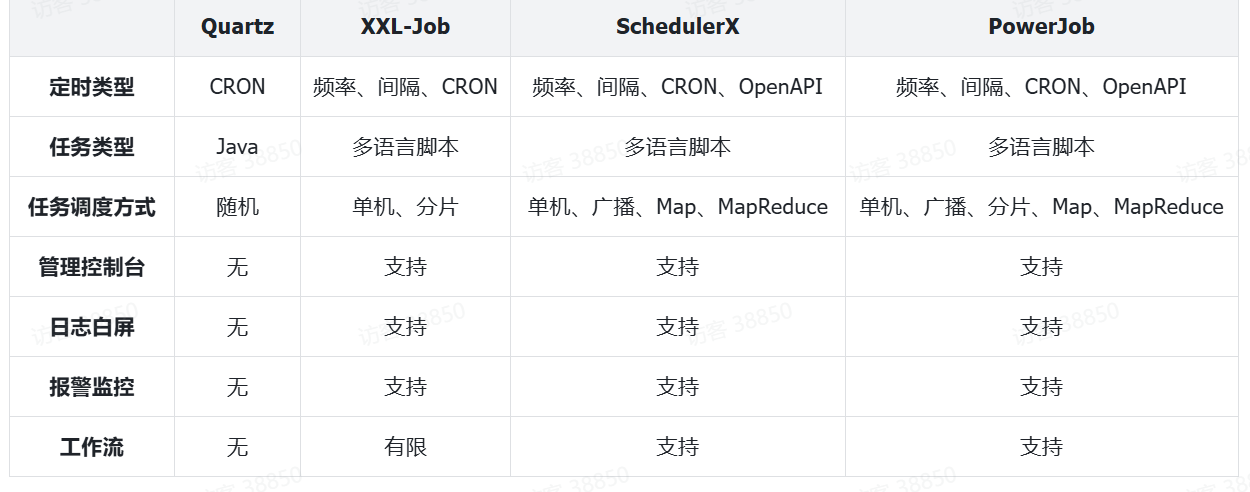

能够实现分布式任务调度的技术有很多，常见的有：

其中：

Quartz由于功能相对比较落后，现在已经很少被使用了。
SchedulerX是阿里巴巴的云产品，收费。
PowerJob是阿里员工自己开源的一个组件，功能非常强大，不过目前市值占比还不高，还需要等待市场检验。
XXL-JOB：开源免费，功能虽然不如PowerJob，不过目前市场占比最高，稳定性有保证。

我们课堂中会选择XXL-JOB这个组件，如果你们企业具备探索精神，而且需要一些分布式运算功能，推荐使用PowerJob。

2.4.3.XXL-JOB介绍

官网地址：

分布式任务调度平台XXL-JOBhttps://www.xuxueli.com/xxl-job/XXL-JOB的运行原理和架构如图：

XXL-JOB分为两部分：

执行器：我们的服务引入一个XXL-JOB的依赖，就可以通过配置创建一个执行器。负责与XXL-JOB调度中心交互，执行本地任务。
调度中心：一个独立服务，负责管理执行器、管理任务、任务执行的调度、任务结果和日志收集。

2.4.4.XXL-JOB定时创建榜单表

接下来，我们就来一个XXL-JOB的快速入门，顺便改造一下之前用SpringTask实现的定时创建榜单表的功能。

2.4.4.1.部署调度中心

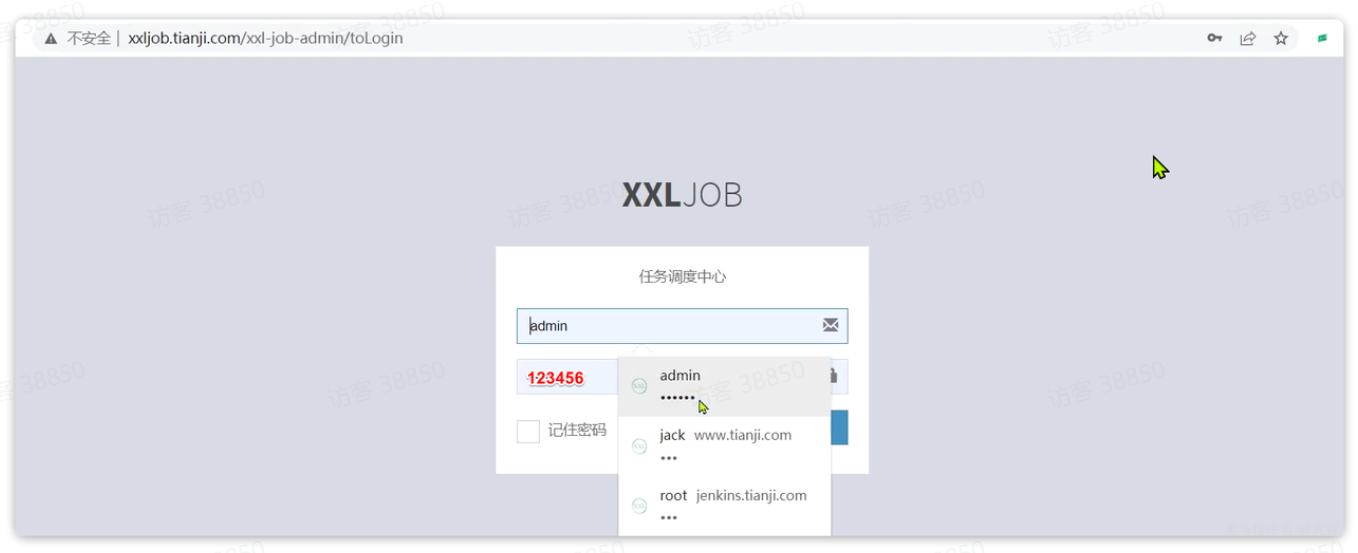

调度中心在我们提供的虚拟机开发环境中已经部署完成了。访问：任务调度中心http://192.168.150.101:8880/xxl-job-admin/jobinfo 即可查看调度中心控制台页面。默认的账号密码是：admin/123456

如果要自己部署，分为两步：

运行初始化SQL，创建数据库表
利用Docker命令，创建并运行容器

课前资料已经给出了脚本：

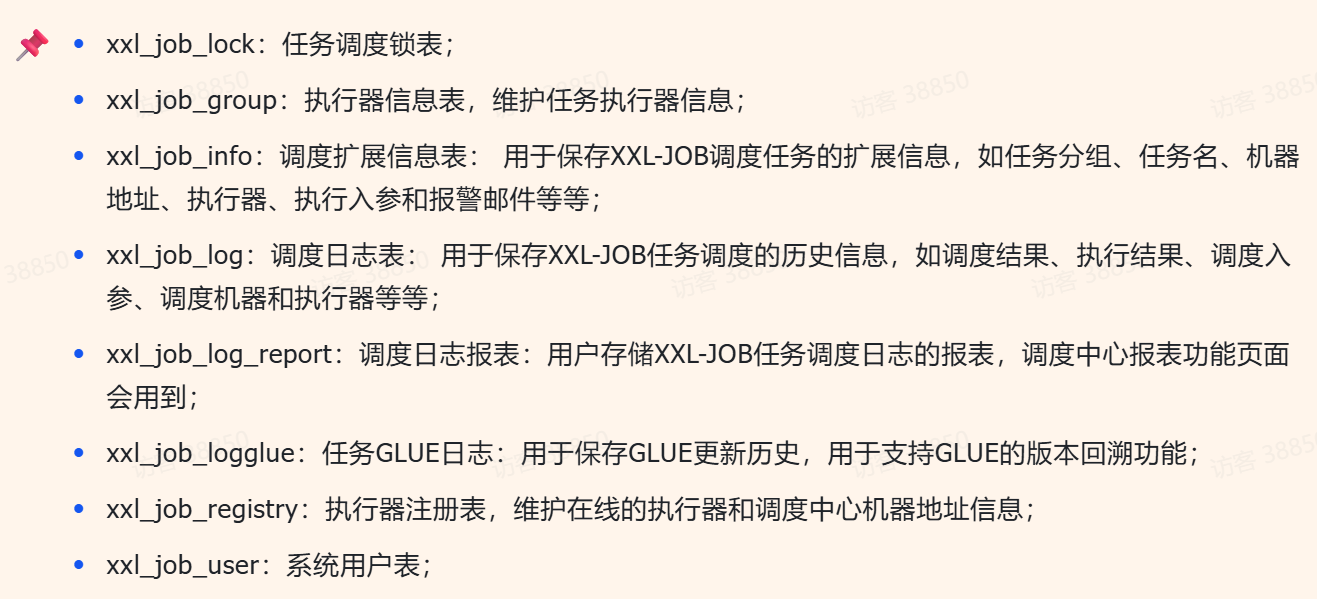

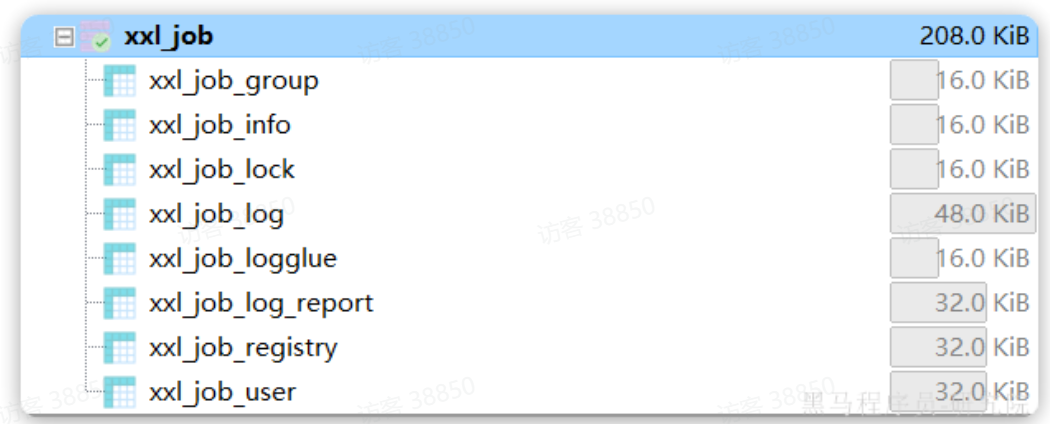

最终XXL-JOB的表结构如下：

说明：

2.4.4.2.微服务集成执行器

首先需要在tj-learning服务引入依赖：

<!--xxl-job-->
<dependency><groupId>com.xuxueli</groupId><artifactId>xxl-job-core</artifactId>
</dependency>

然后还需要配置执行器，下面是一个配置执行器的示例：

@Bean
public XxlJobSpringExecutor xxlJobExecutor() {logger.info(">>>>>>>>>>> xxl-job config init.");XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();xxlJobSpringExecutor.setAdminAddresses(adminAddresses);xxlJobSpringExecutor.setAppname(appname);xxlJobSpringExecutor.setIp(ip);xxlJobSpringExecutor.setPort(port);xxlJobSpringExecutor.setAccessToken(accessToken);xxlJobSpringExecutor.setLogPath(logPath);xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);return xxlJobSpringExecutor;
}

参数说明：

adminAddress：调度中心地址，天机学堂中就是填虚拟机地址
appname：微服务名称
ip和port：当前执行器的ip和端口，无需配置，自动获取
accessToken：访问令牌，在调度中心中配置令牌，所有执行器访问时都必须携带该令牌，否则无法访问。咱们项目的令牌已经配好，就是tianji。如果要修改，可以到虚拟机的/usr/local/src/xxl-job/application.properties文件中，修改xxl.job.accessToken属性，然后重启XXL-JOB即可。
logPath：任务运行日志的保存目录
logRetentionDays：日志最长保留时长

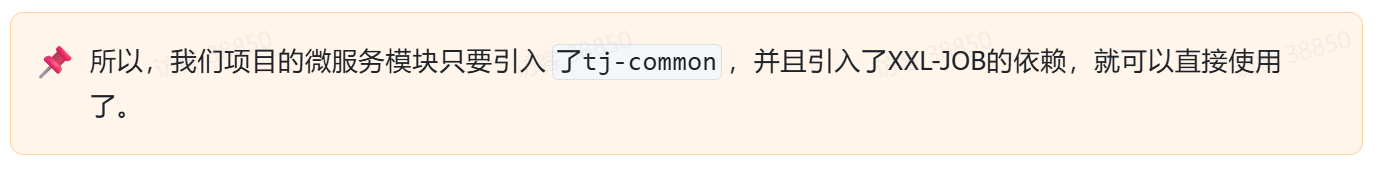

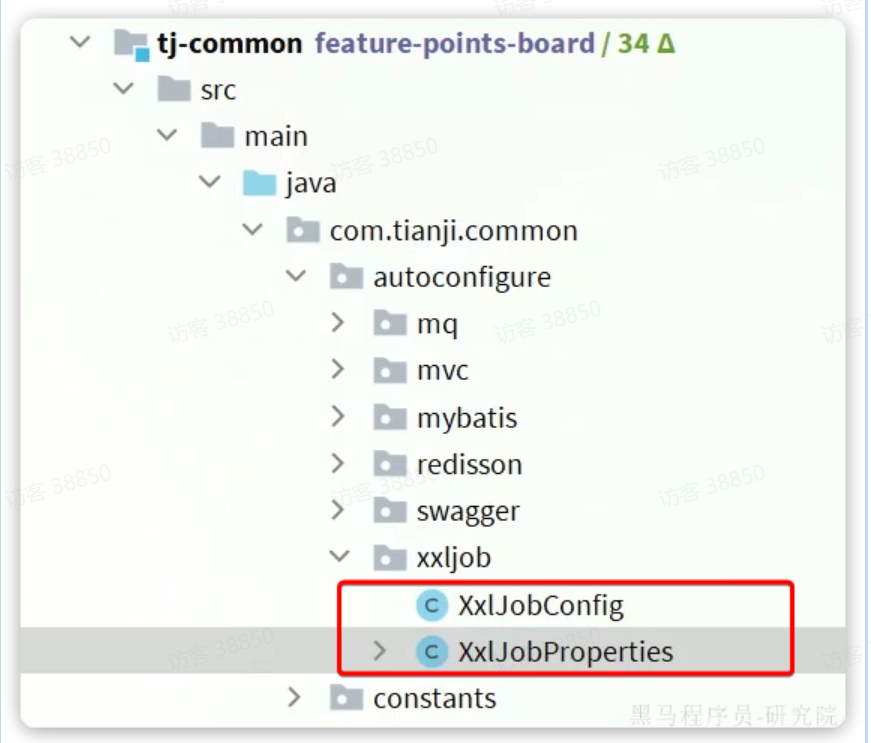

但是呢，大家完全不需要自己配置调度器了，因为在天机学堂的tj-common模块已经实现了XXL-JOB的自动装配：

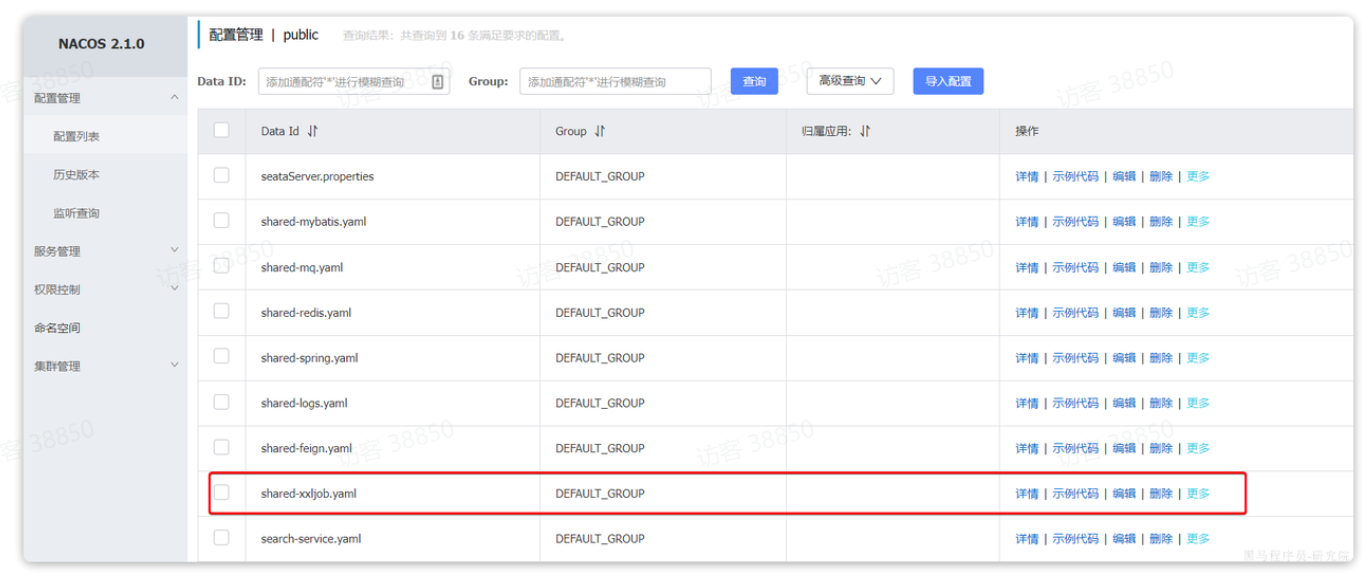

配置中的关键属性都已经在Nacos中共享了：

2.4.4.3.定义任务

接下来，把之前的SpringTask任务改成XXL-JOB的任务。

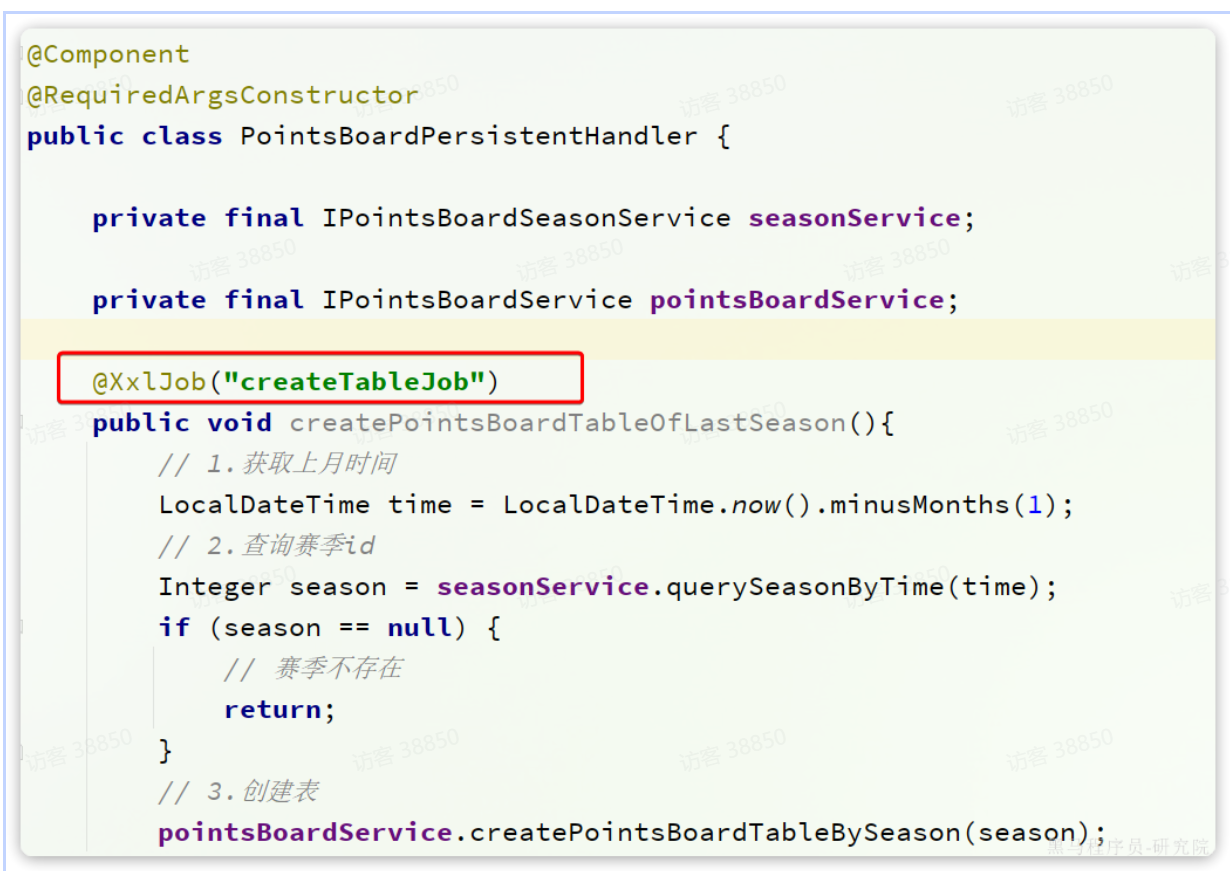

我们修改tj-learning模块下的com.tianji.learning.handler.PointsBoardPersistentHandler，将原本的@Scheduled注解替换为@XXLJob注解：

其中，@XxlJob注解中定义的就是当前任务的名称。

2.4.4.4.注册执行器

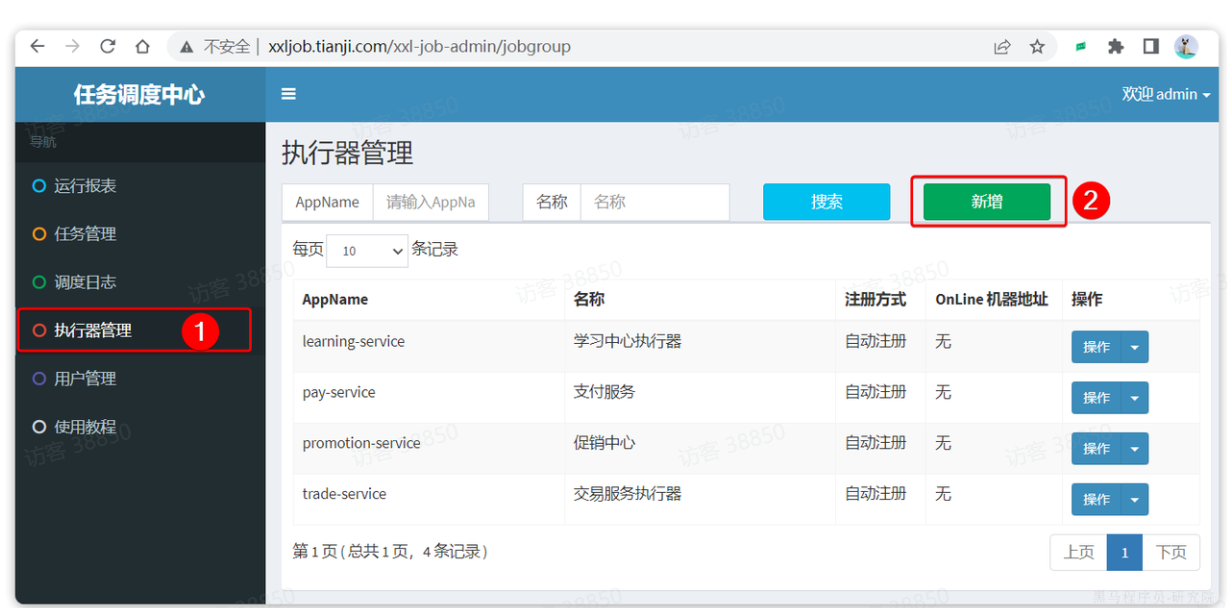

接下来，重启tj-learning服务，登录XXL-JOB控制台，注册执行器。

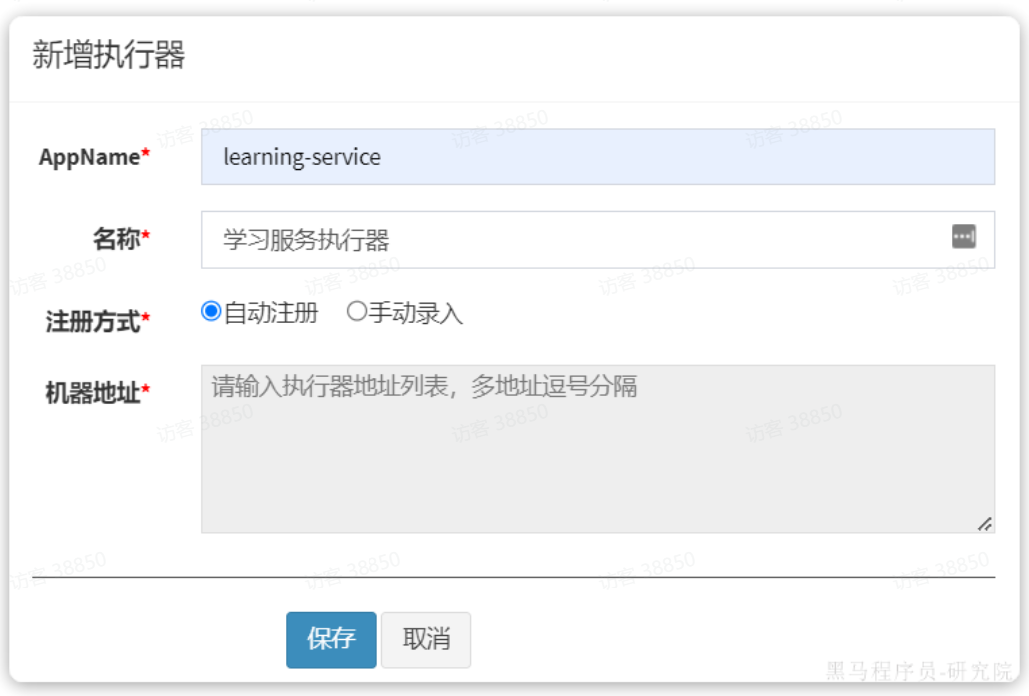

在弹出的窗口中填写信息：

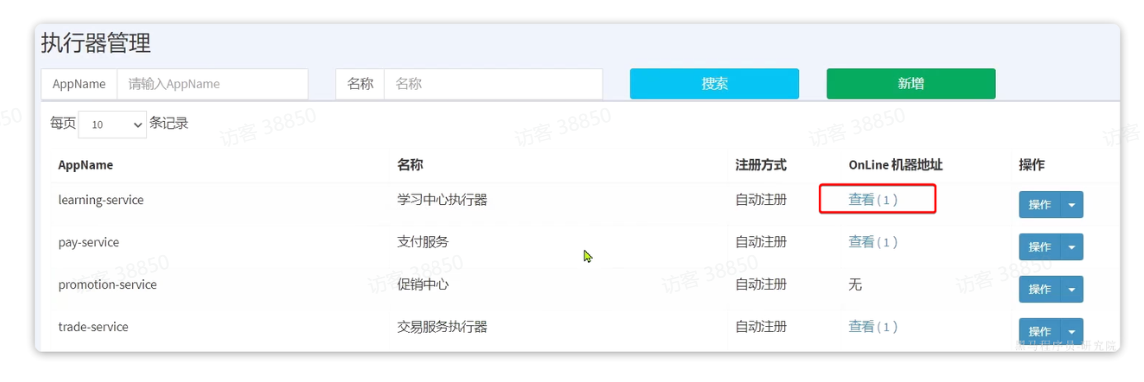

等待一段时间，会发现learning-service已经成功注册了：

2.4.4.5.配置任务调度

现在，执行器已经成功注册，任务也已经注册到调度中心。接下来，我们就可以来做任务调度了，也就是：

分配任务什么时候执行
如果有多个执行器，应该由哪个执行器执行（路由策略）

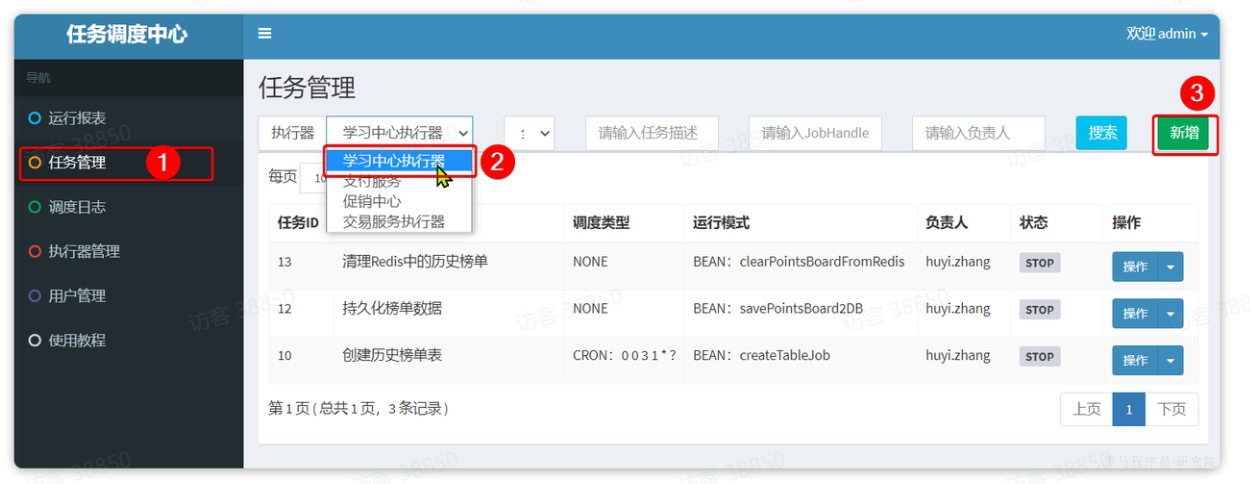

我们进入任务管理菜单，选中学习中心执行器，然后新增任务：

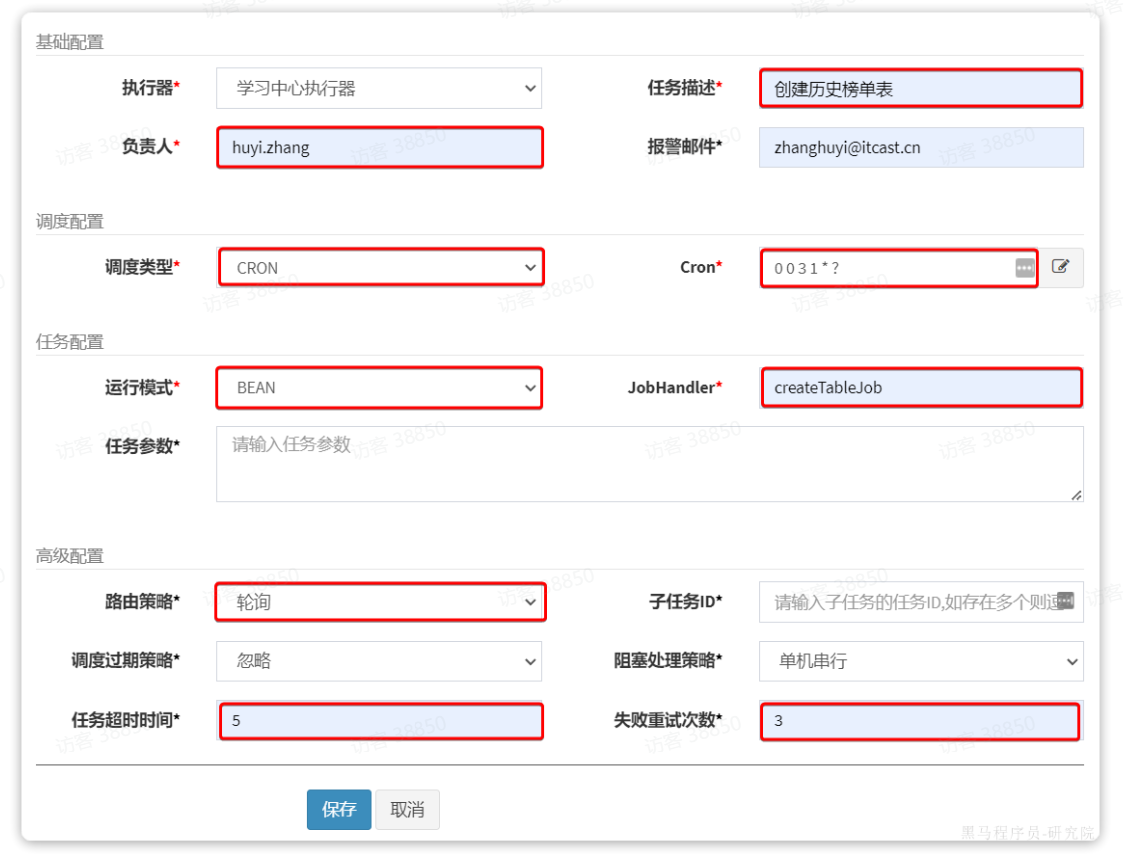

在弹出表单中，填写任务调度信息：

其中比较关键的几个配置：

调度配置：也就是什么时候执行，一般选择cron表达式
任务配置：采用BEAN模式，指定JobHandler，这里指定的就是在项目中@XxlJob注解中的任务名称

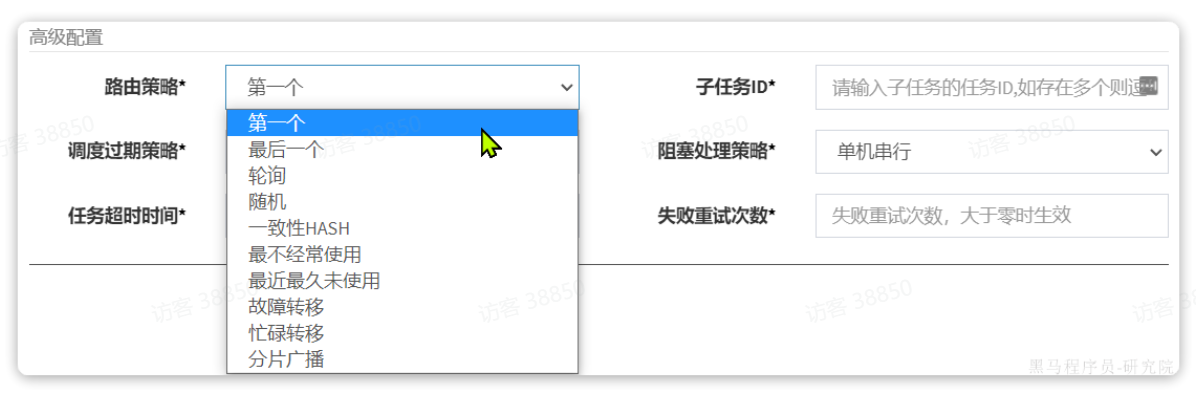

路由策略：就是指如果有多个任务执行器，该由谁执行？这里支持的策略非常多：

路由策略说明：

FIRST（第一个）：固定选择第一个执行器；
LAST（最后一个）：固定选择最后一个执行器；
ROUND（轮询）：在线的执行器按照轮询策略选择一个执行
RANDOM（随机）：随机选择在线的执行器；
CONSISTENT_HASH（一致性HASH）：每个任务按照Hash算法固定选择某一台执行器，且所有任务均匀散列在不同执行器上。
LEAST_FREQUENTLY_USED（最不经常使用）：使用频率最低的执行器优先被选举；
LEAST_RECENTLY_USED（最近最久未使用）：最久未使用的执行器优先被选举；
FAILOVER（故障转移）：按照顺序依次进行心跳检测，第一个心跳检测成功的执行器选定为目标执行器并发起调度；
BUSYOVER（忙碌转移）：按照顺序依次进行空闲检测，第一个空闲检测成功的执行器选定为目标执行器并发起调度；
SHARDING_BROADCAST(分片广播)：广播触发对应集群中所有执行器执行一次任务，同时系统自动传递分片参数；可根据分片参数开发分片任务

2.4.4.6.执行一次

当任务配置完成后，就会按照设置的调度策略，定期去执行了。不过，我们想要测试的话也可以手动执行一次任务。

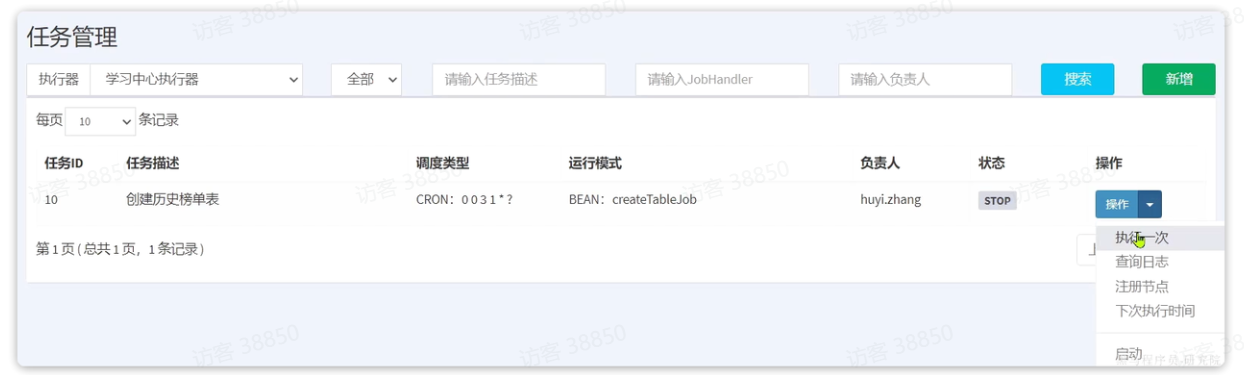

在任务管理界面，点击要执行的任务后面的操作按钮，点击执行一次：

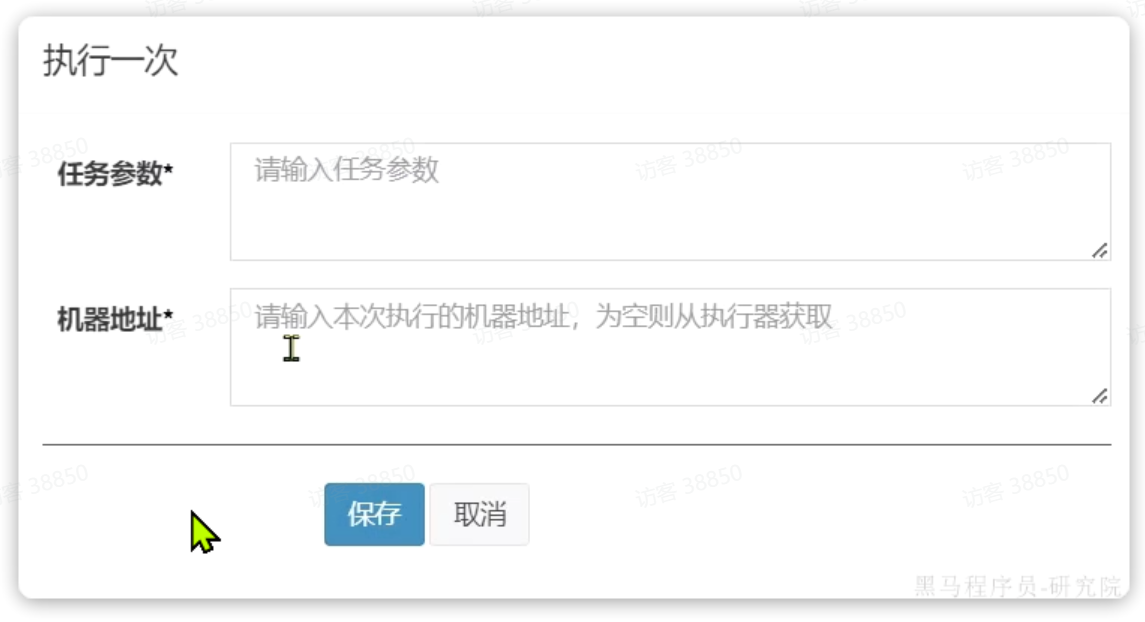

然后在弹出的窗口中，直接点保存即可执行：

注意，如果是分片广播模式，这里还可以填写一些任务参数。

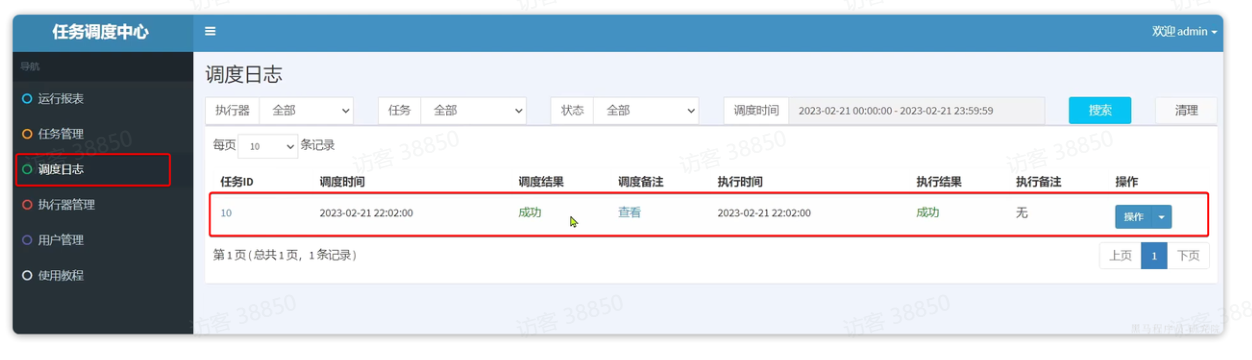

然后在调度日志中，可以看到执行成功的日志信息：

2.5.榜单持久化

榜单持久化的基本流程是这样的：

创建表
持久化Redis数据到数据库
清理Redis数据

现在，创建表的动作已经完成，接下来就轮到Redis数据的持久化了。持久化的步骤如下：

读取Redis数据
判断数据是否存在
- 不存在，直接结束
- 存在，则继续
保存数据到数据库

不过，Redis的数据结构如图：

其KEY中包含一个上赛季对应的日期，因此要读取Redis数据，我们必须先得到上赛季的日期。

另外，我们采用了水平分表的策略，每一个赛季都是一个独立表。那么在写数据到数据库时，必须先知道表名称。

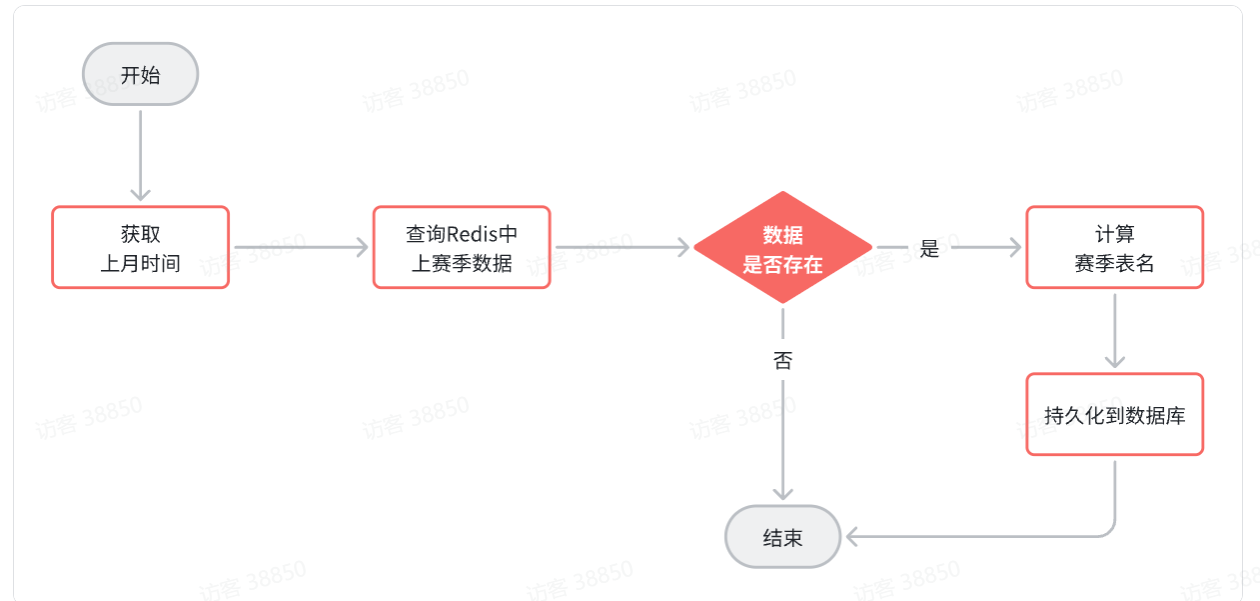

综上，最终持久化的业务流程如图：

2.5.1.动态表名

持久化的流程中存在一个问题，我们的数据库持久化采用的是MybatisPlus来实现的。而MybatisPlus读取表名的方式是通过实体类上的@Table注解，而注解往往是写死的：

那我们该如何让MybatisPlus在执行的时候改变数据写入的表名称呢？

2.5.1.1.动态表名插件

MybatisPlus中提供了一个动态表名的插件：

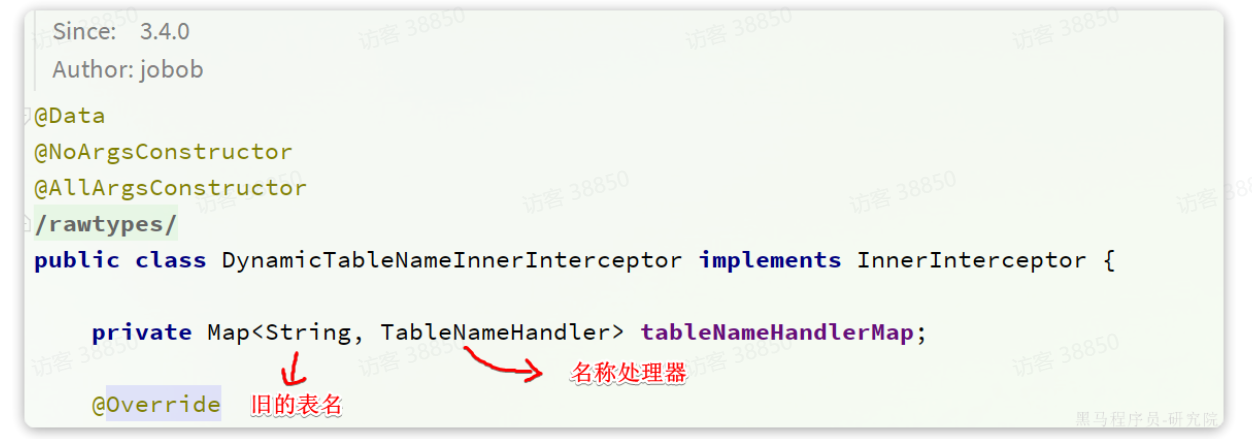

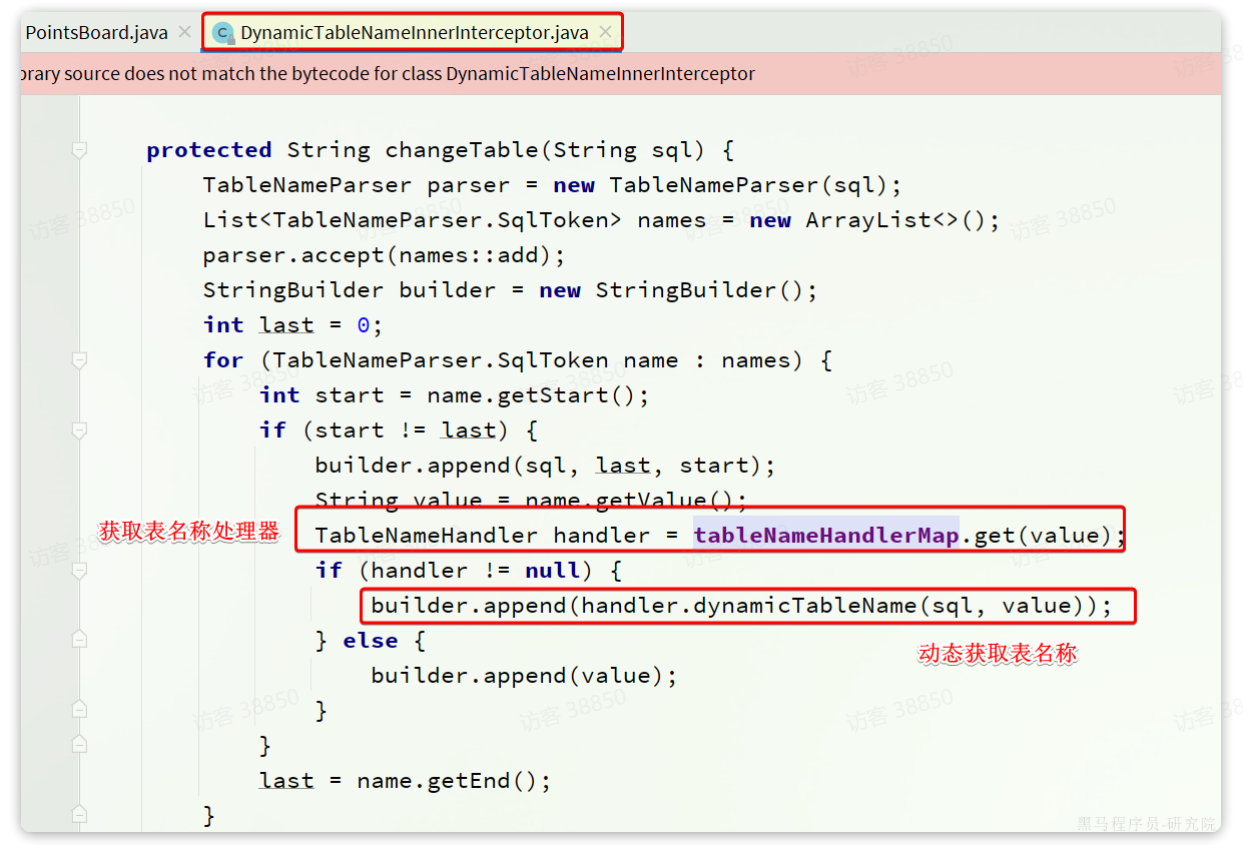

baomidou.comhttps://baomidou.com/pages/2a45ff/#dynamictablenameinnerinterceptor插件的部分源码如下：

可见表名称动态获取就是依赖于tableNameHandlerMapping中的具体的TableNameHandler，这个Map如图：

这个Map的key是旧的表名称，value是TableNameHandler，就是表的名称处理器，用于根据旧名称获取新名称。

TableNameHandler的源码如下：

public interface TableNameHandler {/*** 生成动态表名** @param sql       当前执行 SQL* @param tableName 表名* @return String*/String dynamicTableName(String sql, String tableName);
}

OK，因此我们要做的事情就很简单了，定义DynamicTableNameInnterInterceptor，向其中添加一个TableNameHandler，将points_board这个表名，替换为points_board_赛季id的名称。

不过，新的问题来了，这个插件中的TableNameHandler该如何获取赛季对应的表名称呢？

计算表名的方式是获取获取上赛季时间，查询数据库中上赛季信息，得到上赛季id。然后拼接得到表名。

当我们批量的写数据到数据库时，如果每次插入都计算一次表名，那性能也太差了。因此，我们肯定是希望一次计算，在TableNameHandler中可以随时获取。

那么该如何实现呢？

2.5.1.2.传递表名

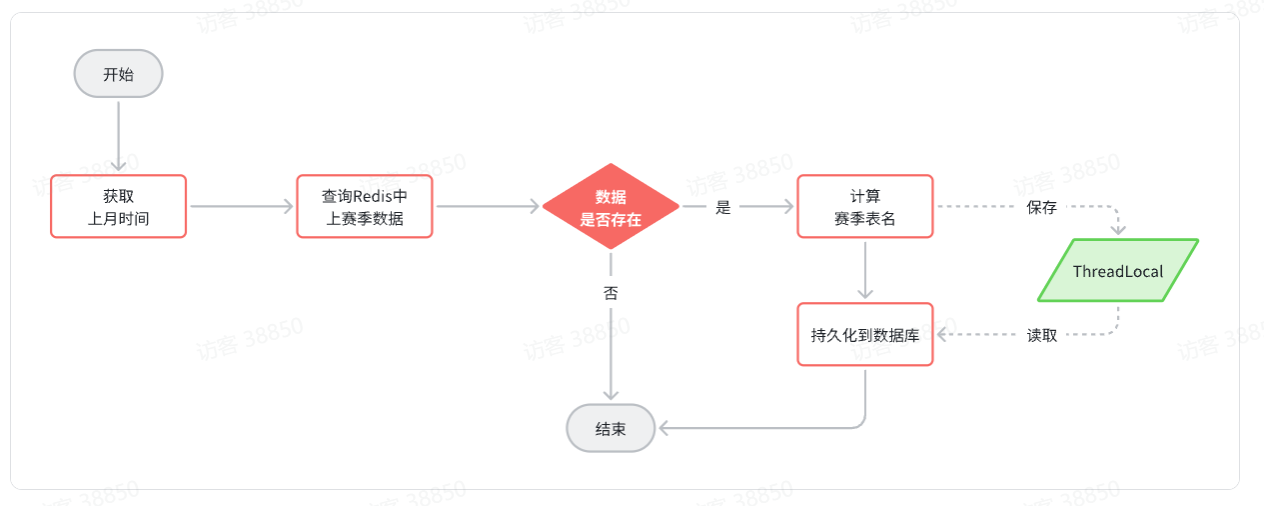

我们先回顾一下整体业务流程：

流程中，我们会先计算表名，然后去执行持久化，而动态表名插件就会生效，去替换表名。

因此，一旦我们计算完表名，以某种方式传递给插件中的TableNameHandler，那么就无需重复计算表名了。

不过，问题来了：要知道动态表名称插件，以及TableNameHandler，都是由MybatisPlus内部调用的。我们无法传递参数。

那么该如何传递表名称呢？

虽然无法传参，但是从计算表名，到动态表名插件执行，调用TableNameHandler，都是在一个线程内完成的。要在一个线程内实现数据共享，该用什么呢？

大家应该很容易想到，就是ThreadLocal.

我们可以在定时任务中计算完动态表名后，将表名存入ThreadLocal，然后在插件中从ThreadLocal中读取即可：

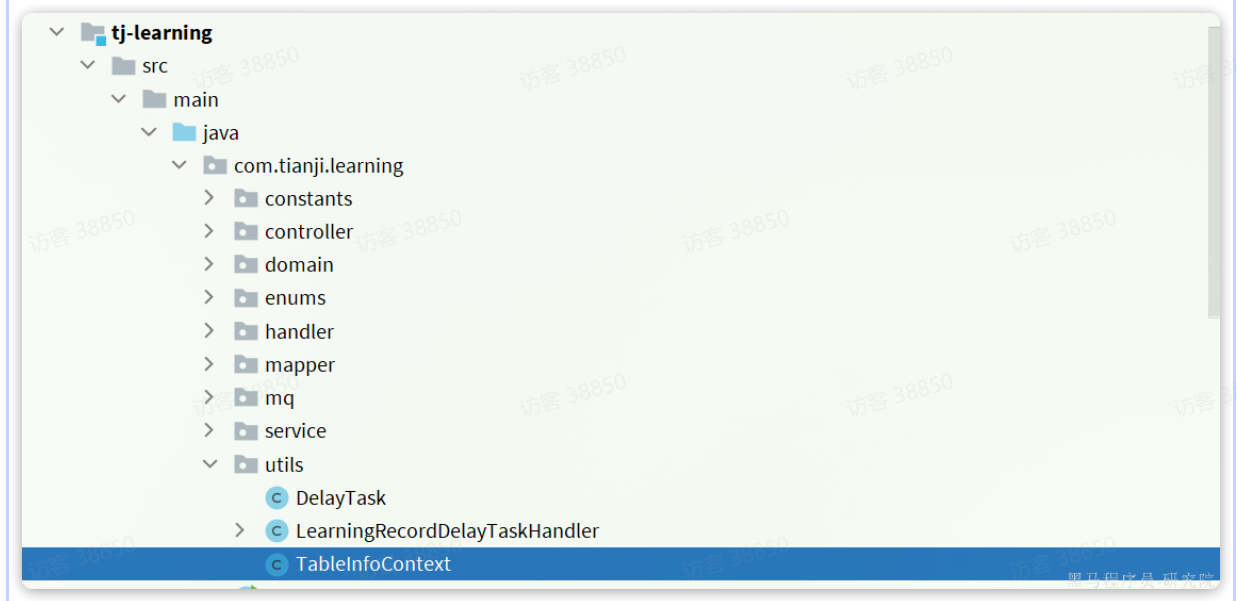

我们在tj-learning的com.tianji.learning.utils包下定义一个传递表名称的工具：

具体代码如下：

package com.tianji.learning.utils;public class TableInfoContext {private static final ThreadLocal<String> TL = new ThreadLocal<>();public static void setInfo(String info) {TL.set(info);}public static String getInfo() {return TL.get();}public static void remove() {TL.remove();}
}

然后在tj-learning模块下定义一个配置类，用于定义DynamicTableNameInnterInterceptor插件：

具体代码如下：

package com.tianji.learning.config;import com.baomidou.mybatisplus.extension.plugins.handler.TableNameHandler;
import com.baomidou.mybatisplus.extension.plugins.inner.DynamicTableNameInnerInterceptor;
import com.tianji.learning.utils.TableInfoContext;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;import java.util.HashMap;
import java.util.Map;@Configuration
public class MybatisConfiguration {@Beanpublic DynamicTableNameInnerInterceptor dynamicTableNameInnerInterceptor() {// 准备一个Map，用于存储TableNameHandlerMap<String, TableNameHandler> map = new HashMap<>(1);// 存入一个TableNameHandler，用来替换points_board表名称// 替换方式，就是从TableInfoContext中读取保存好的动态表名map.put("points_board", (sql, tableName) -> TableInfoContext.getInfo() == null ? tableName : TableInfoContext.getInfo());return new DynamicTableNameInnerInterceptor(map);}
}

插件虽然定义好了，但是该如何继承到MybatisPlus中呢？

在天机学堂项目中的tj-common模块中，已经实现了MybatisPlus的自动装配，并且定义了很多的MP插件。如果我们在自己的项目中重新定义MP配置，就会导致tj-common中的插件失效。

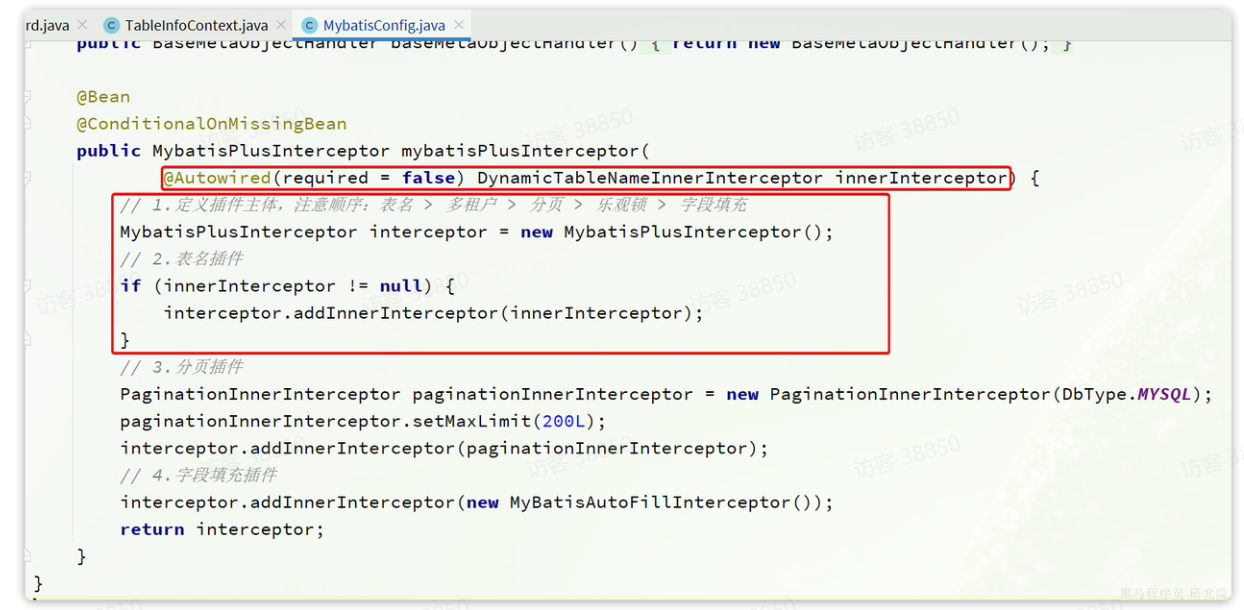

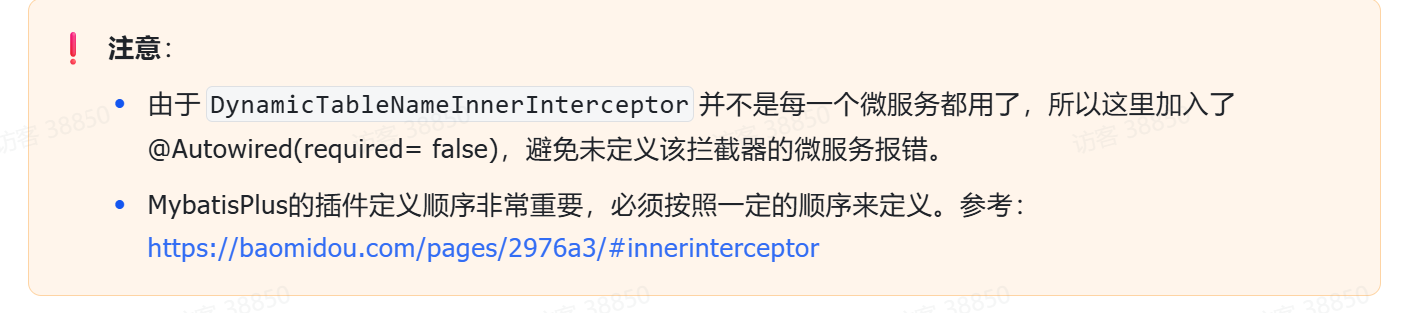

所以，我们应该修改tj-common中的MP配置，将DynamicTableNameInnerInterceptor配置进去。找到tj-common模块下的MybatisConfig配置：

2.5.2.定时持久化任务

动态表名已经准备就绪，接下来我们就可以去定义定时任务，实现榜单持久化了。

在tj-learning模块的com.tianji.learning.handler.PointsBoardPersistentHandler中添加一个定时任务：

@XxlJob("savePointsBoard2DB")
public void savePointsBoard2DB(){// 1.获取上月时间LocalDateTime time = LocalDateTime.now().minusMonths(1);// 2.计算动态表名// 2.1.查询赛季信息Integer season = seasonService.querySeasonByTime(time);// 2.2.将表名存入ThreadLocalTableInfoContext.setInfo(POINTS_BOARD_TABLE_PREFIX + season);// 3.查询榜单数据// 3.1.拼接KEYString key = RedisConstants.POINTS_BOARD_KEY_PREFIX + time.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);// 3.2.查询数据int pageNo = 1;int pageSize = 1000;while (true) {List<PointsBoard> boardList = pointsBoardService.queryCurrentBoardList(key, pageNo, pageSize);if (CollUtils.isEmpty(boardList)) {break;}// 4.持久化到数据库// 4.1.把排名信息写入idboardList.forEach(b -> {b.setId(b.getRank().longValue());b.setRank(null);});// 4.2.持久化pointsBoardService.saveBatch(boardList);// 5.翻页pageNo++;}// 任务结束，移除动态表名TableInfoContext.remove();
}

需要注意的，由于榜单数据非常多，不可能一次性查完，因此这里采用的是分页查询的方式。而分页查询调用的是com.tianji.learning.service.IPointsBoardService中的queryCurrentBoardList方法。这个方法在service实现类中本来就有，只不过没有抽取到service接口。

因此这里要在com.tianji.learning.service.IPointsBoardService中抽取这个接口：

package com.tianji.learning.service;import com.baomidou.mybatisplus.extension.service.IService;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.domain.query.PointsBoardQuery;
import com.tianji.learning.domain.vo.PointsBoardVO;import java.util.List;/*** <p>* 学霸天梯榜 服务类* </p>*/
public interface IPointsBoardService extends IService<PointsBoard> {PointsBoardVO queryPointsBoardBySeason(PointsBoardQuery query);void createPointsBoardTableBySeason(Integer season);List<PointsBoard> queryCurrentBoardList(String key, Integer pageNo, Integer pageSize);
}

把com.tianji.learning.service.impl.PointsBoardServiceImpl中的方法改为public：

2.5.3.XXL-JOB任务分片

刚才定义的定时持久化任务，通过while死循环，不停的查询数据，直到把所有数据都持久化为止。这样如果数据量达到数百万，交给一个任务执行器来处理会耗费非常多时间。

因此，将来肯定会将学习服务多实例部署，这样就会有多个执行器并行执行。但是，如果交给多个任务执行器，大家执行相同代码，都从第1页逐页处理数据，又会出现重复处理的情况。

怎么办？

这就要用到任务分片的方案了。

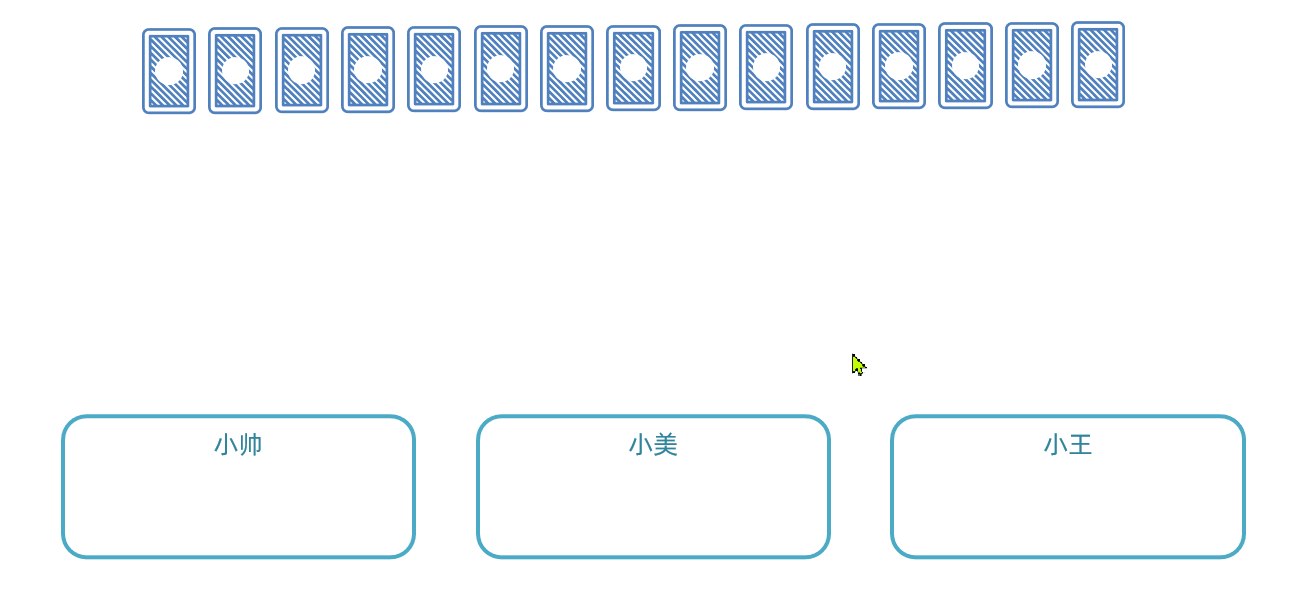

怎样才能确保任务不重复呢？我们可以参考扑克牌发牌的原理：

逐一给每个人发牌
发完一圈后，再回头给第一个人发
重复上述动作，直到牌发完为止

与此类似，比如我们启动了3个服务实例，就有3个执行器。我们可以把执行器当做打牌的人，然后把每一页数据作为一张牌：

把每页数据逐一分发给每个执行器，
发完一圈后，再回到第一个执行器。
直到所有页数据都发放完毕。

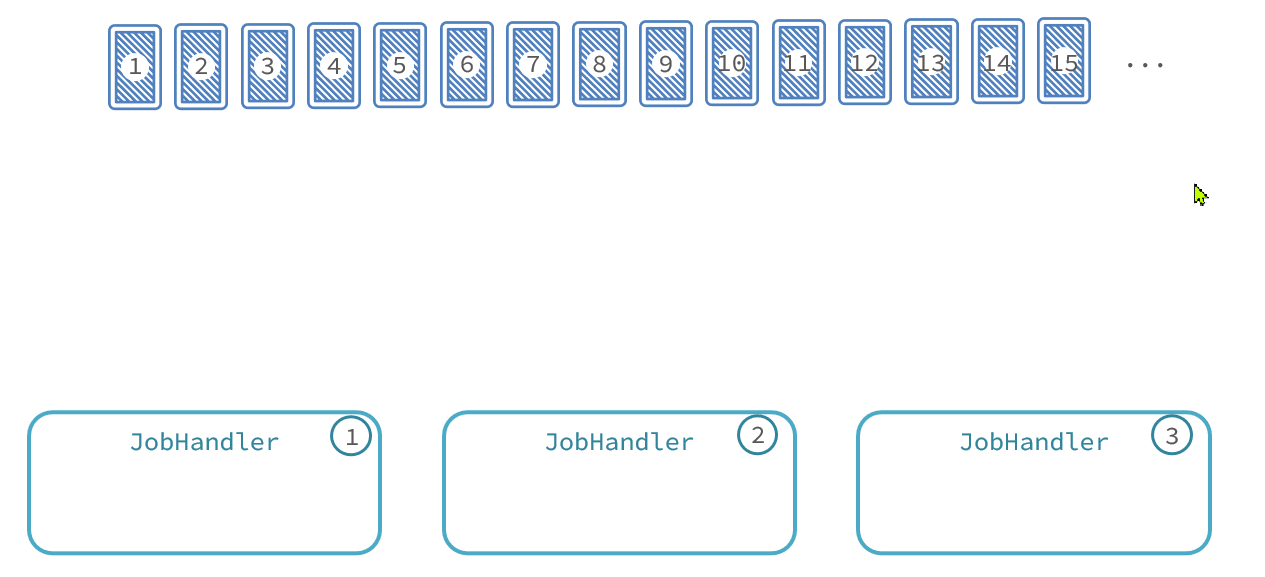

那么数据分发的过程如图：

最终，每个执行器处理的数据页情况：

执行器1：处理第1、4、7、10、13、...页数据
执行器2：处理第2、5、8、11、14、...页数据
执行器3：处理第3、6、9、12、15、...页数据

要想知道每一个执行器执行哪些页数据，只要弄清楚两个关键参数即可：

起始页码：pageNo
下一页的跨度：step

而这两个参数是有规律的：

起始页码：执行器编号是多少，起始页码就是多少
页跨度：执行器有几个，跨度就是多少。也就是说你要跳过别人读取过的页码

因此，现在的关键就是获取两个数据：

执行器编号
执行器数量

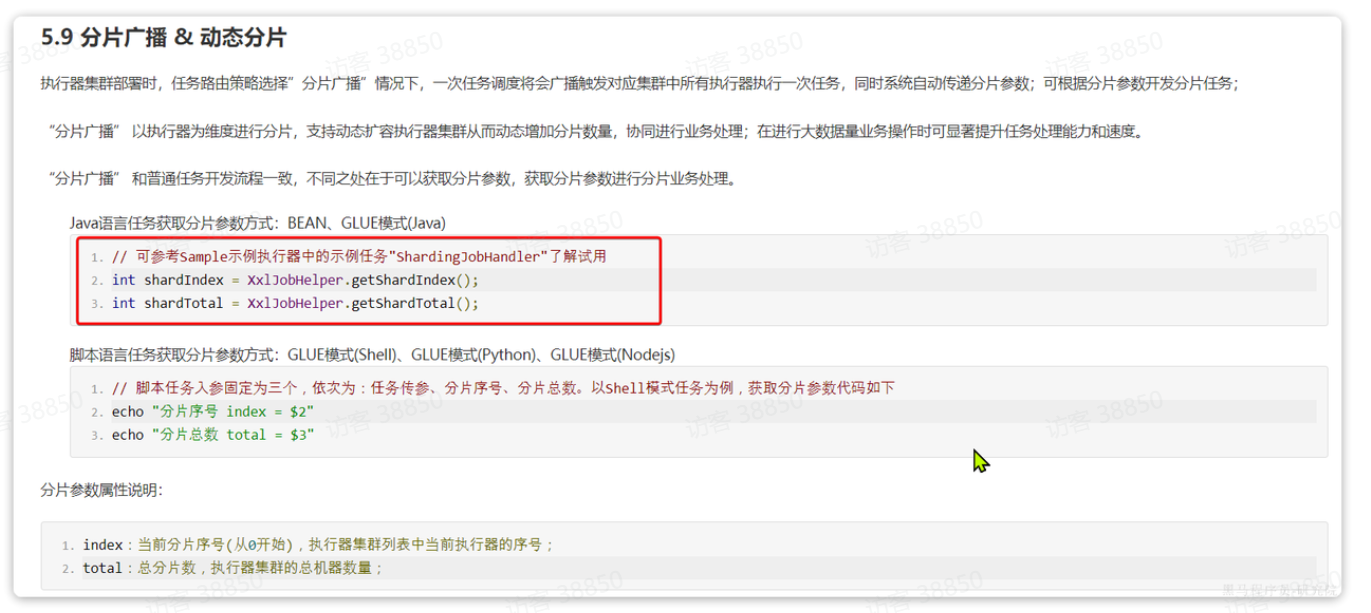

这两个参数XXL-JOB作为任务调度中心，肯定是知道的，而且也提供了API帮助我们获取：

这里的分片序号其实就是执行器序号，不过是从0开始，那我们只要对序号+1，就可以作为起始页码了。

因此，最终我们改造代码，实现数据分片如图：

@XxlJob("savePointsBoard2DB")
public void savePointsBoard2DB(){// 1.获取上月时间LocalDateTime time = LocalDateTime.now().minusMonths(1);// 2.计算动态表名// 2.1.查询赛季信息Integer season = seasonService.querySeasonByTime(time);// 2.2.存入ThreadLocalTableInfoContext.setInfo(POINTS_BOARD_TABLE_PREFIX + season);// 3.查询榜单数据// 3.1.拼接KEYString key = RedisConstants.POINTS_BOARD_KEY_PREFIX + time.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);// 3.2.查询数据int index = XxlJobHelper.getShardIndex();int total = XxlJobHelper.getShardTotal();int pageNo = index + 1; // 起始页，就是分片序号+1int pageSize = 10;while (true) {List<PointsBoard> boardList = pointsBoardService.queryCurrentBoardList(key, pageNo, pageSize);if (CollUtils.isEmpty(boardList)) {break;}// 4.持久化到数据库// 4.1.把排名信息写入idboardList.forEach(b -> {b.setId(b.getRank().longValue());b.setRank(null);});// 4.2.持久化pointsBoardService.saveBatch(boardList);// 5.翻页，跳过N个页，N就是分片数量pageNo+=total;}TableInfoContext.remove();
}

2.5.4.清理Redis缓存任务

当任务持久化以后，我们还要清理Redis中的上赛季的榜单数据，避免过多的内存占用。

在tj-learning模块的com.tianji.learning.handler.PointsBoardPersistentHandler中添加一个定时任务：

package com.tianji.learning.handler;import com.tianji.common.utils.CollUtils;
import com.tianji.common.utils.DateUtils;
import com.tianji.learning.constants.RedisConstants;
import com.tianji.learning.domain.po.PointsBoard;
import com.tianji.learning.service.IPointsBoardSeasonService;
import com.tianji.learning.service.IPointsBoardService;
import com.tianji.learning.utils.TableInfoContext;
import com.xxl.job.core.context.XxlJobHelper;
import com.xxl.job.core.handler.annotation.XxlJob;
import lombok.RequiredArgsConstructor;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.stereotype.Component;import java.time.LocalDateTime;
import java.util.List;import static com.tianji.learning.constants.LearningConstants.POINTS_BOARD_TABLE_PREFIX;@Component
@RequiredArgsConstructor
public class PointsBoardPersistentHandler {private final IPointsBoardSeasonService seasonService;private final IPointsBoardService pointsBoardService;private final StringRedisTemplate redisTemplate;// ... 略@XxlJob("clearPointsBoardFromRedis")public void clearPointsBoardFromRedis(){// 1.获取上月时间LocalDateTime time = LocalDateTime.now().minusMonths(1);// 2.计算keyString key = RedisConstants.POINTS_BOARD_KEY_PREFIX + time.format(DateUtils.POINTS_BOARD_SUFFIX_FORMATTER);// 3.删除redisTemplate.unlink(key);}
}

2.5.5.任务链

现在，所有任务都已经定义完毕。接下来就给配置任务调度了。

我们最终期望的任务执行顺序是这样的：

但问题来了，我们该如何控制三个任务的执行顺序呢？

这就要借助于XXL-JOB中的子任务功能了。

首先，我们把持久化榜单数据、清理Redis中历史榜单的任务也在XXL-JOB中定义出来。

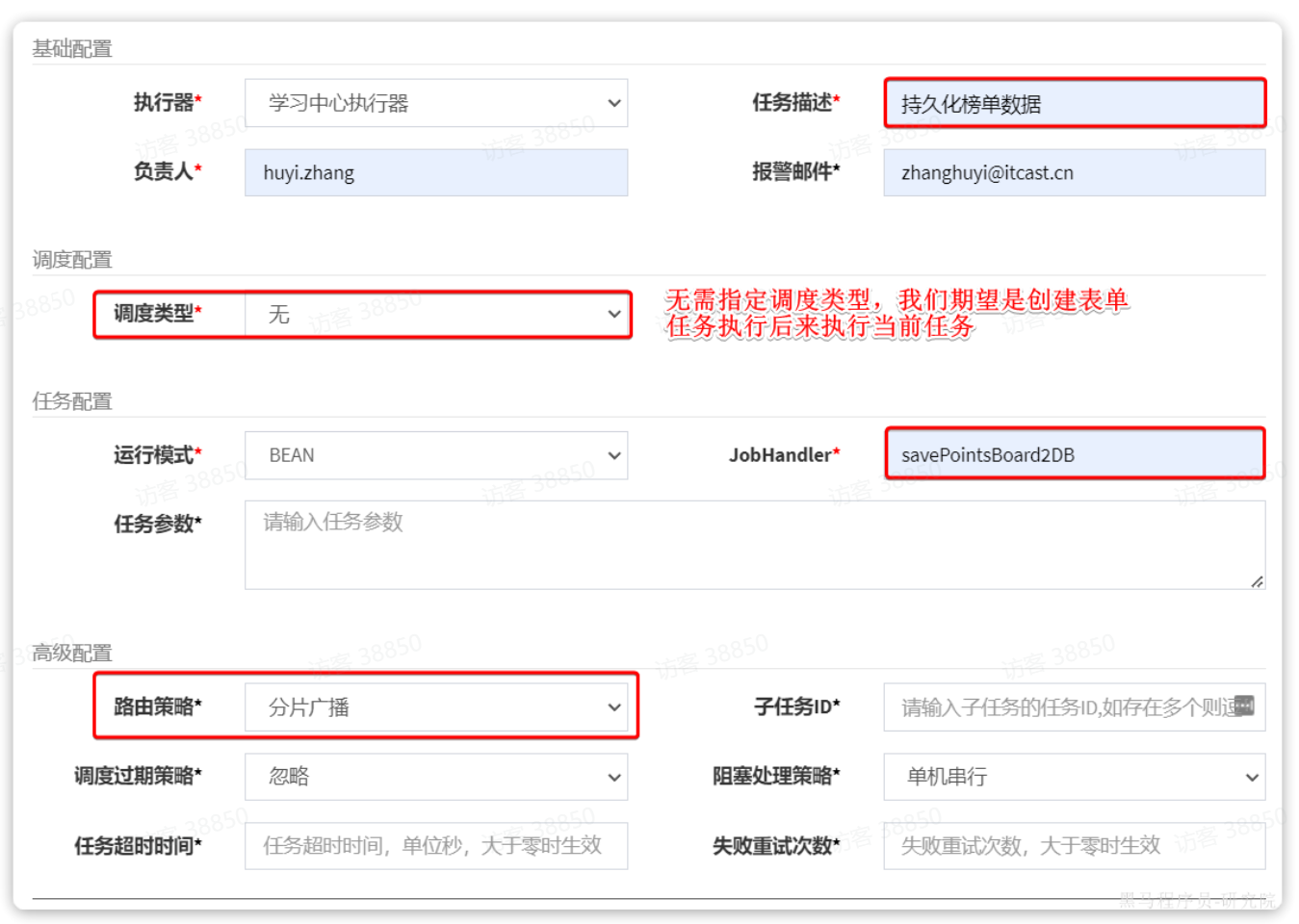

首先是持久化榜单：

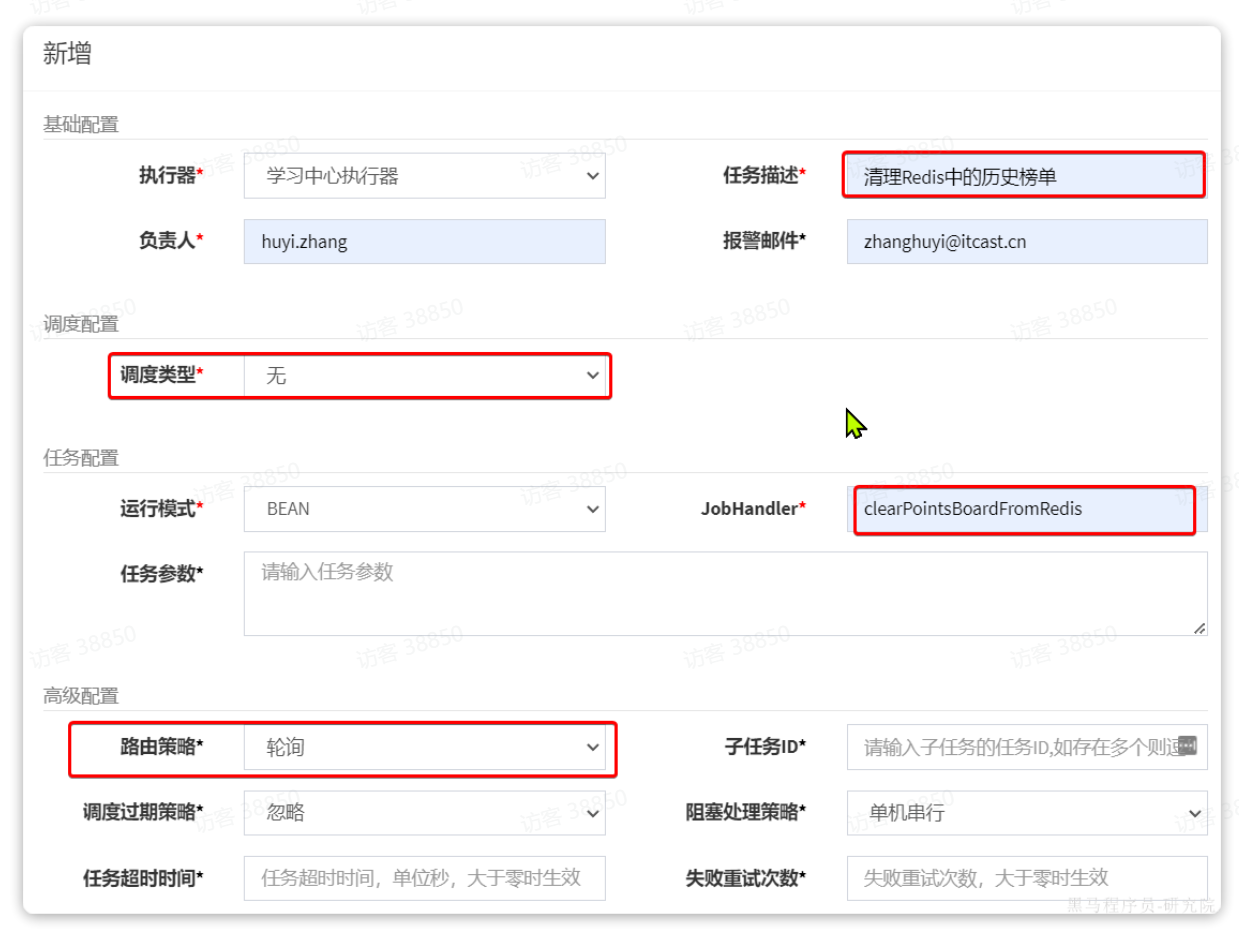

然后是清理Redis的任务：

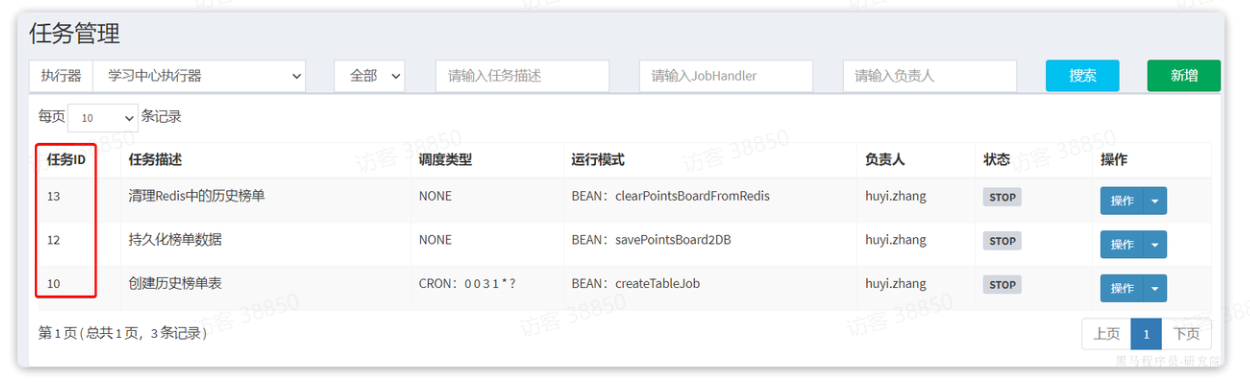

接下来，回到任务管理页面，会看到3个任务都添加成功，并且每个任务都有自己的ID：

要想让任务A、B依次执行，其实就是配置任务B作为任务A的子任务。因此，我们按照下面方式配置：

创建历史榜单表（10）的子任务是持久化榜单数据任务（12）
持久化榜单数据任务（12）的子任务是清理Redis中的历史榜单（13）

也就是说：10的子任务是12, 12的子任务是13

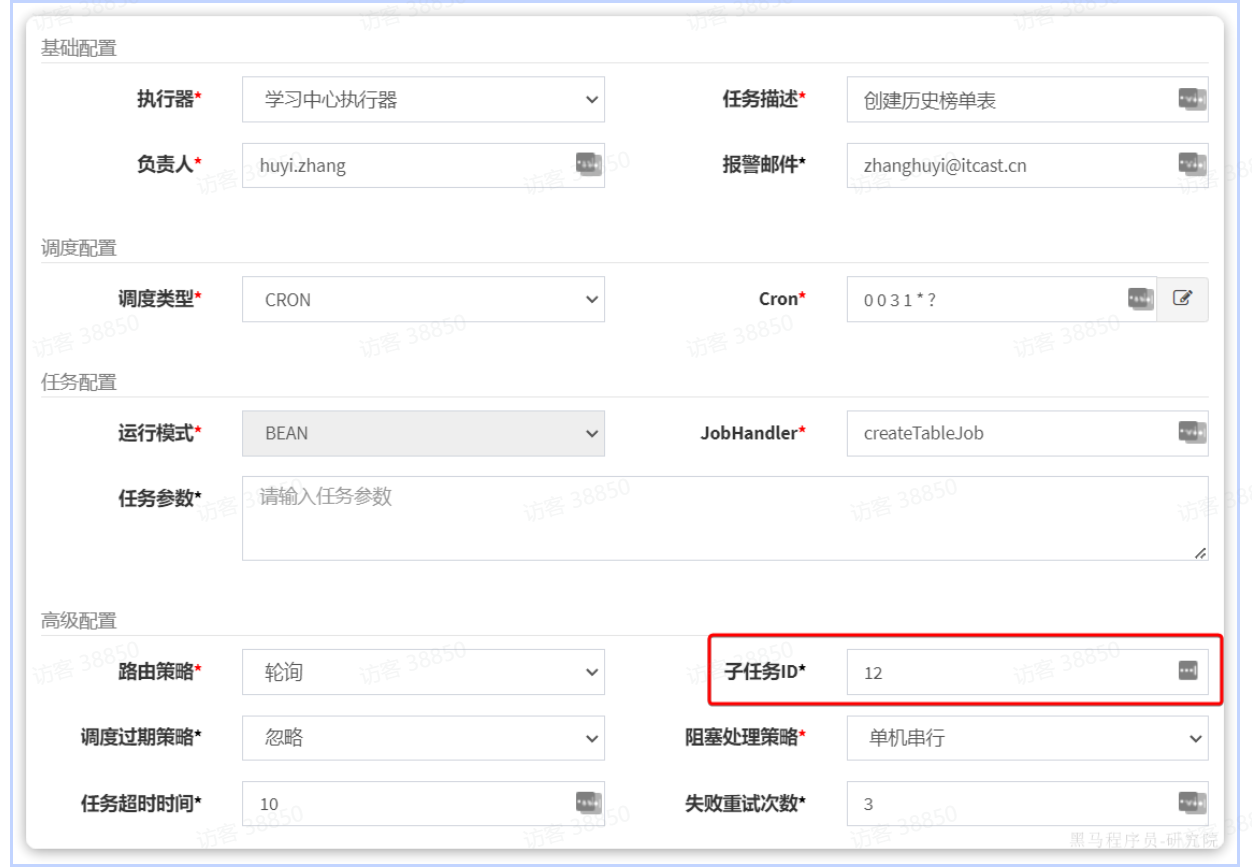

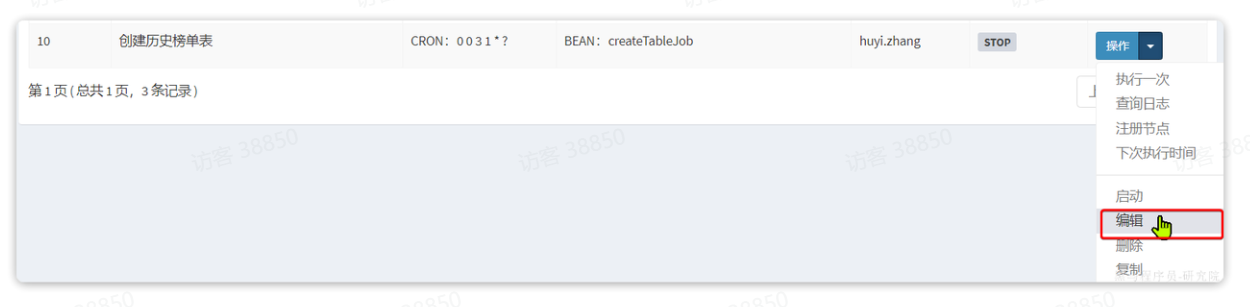

首先，点击创建历史绑定表后面的操作，然后编辑：

然后在子任务中，填写持久化榜单数据任务的id，本例中是12：

保存。

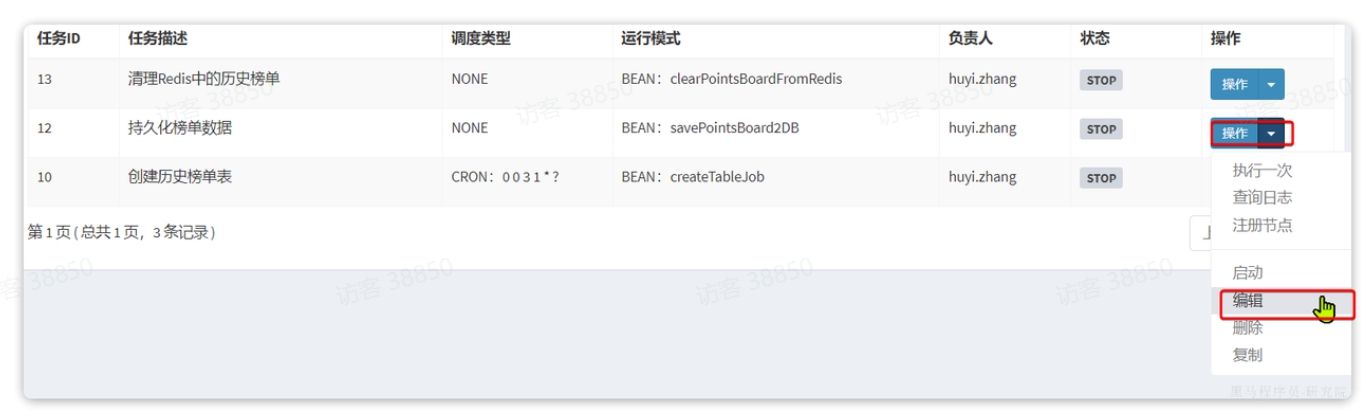

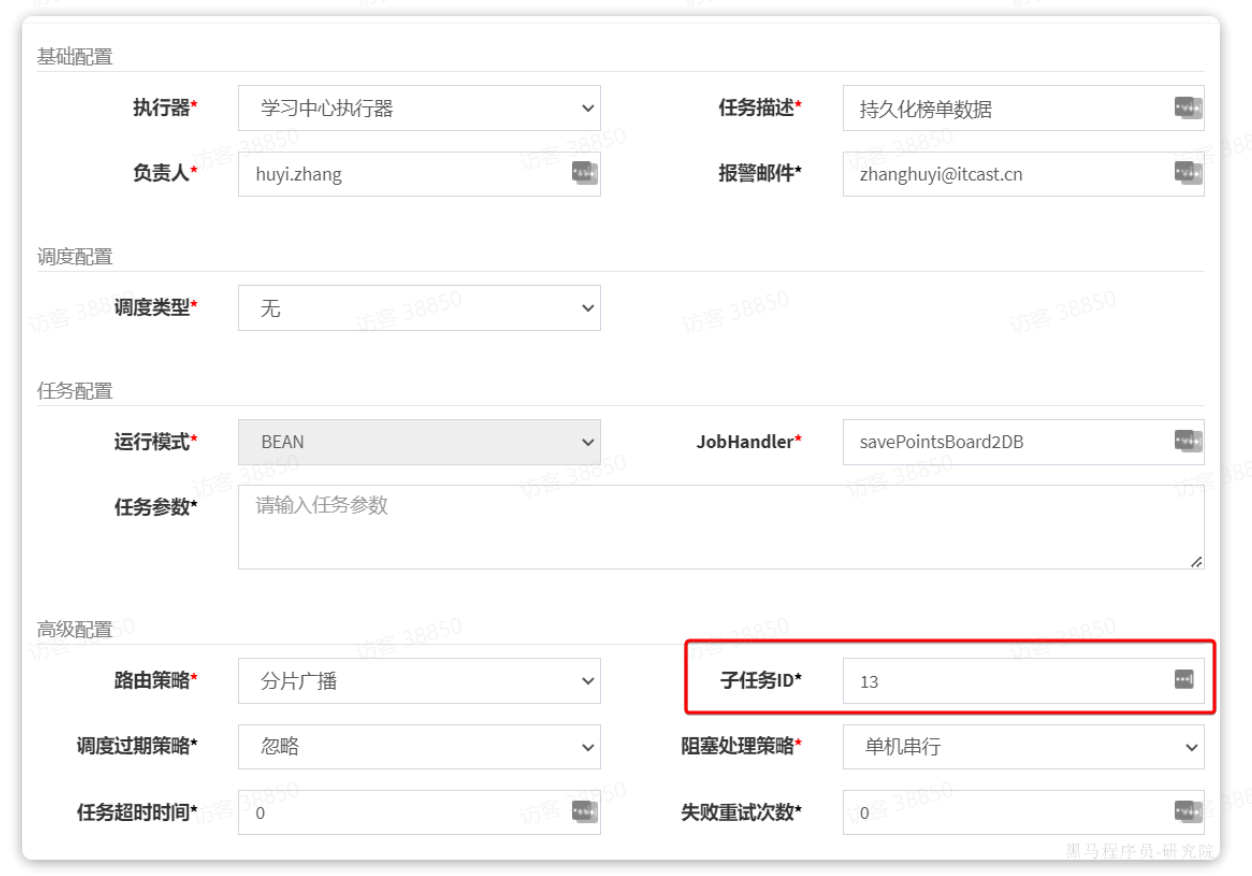

然后点击持久化榜单数据任务后面的操作，编辑：

然后在子任务一栏，填写清理Redis中的历史榜单的任务id，本例中是13：

好了，任务链形成了。

接下来，执行一次创建榜单表任务，就会发现后续的两个任务也依次执行了。

3.练习

3.1.查询积分榜

完善查询学霸积分榜功能，课堂中只实现了对当前赛季榜单的查询，大家需要完善对历史榜单数据的查询。

注意：历史榜单数据在不同的表中。

    private PointsBoard queryMyHistoryBoard(Long season) {//1：计算动态表名，存入 ThreadLocalTableInfoContext.setInfo(LearningConstants.POINTS_BOARD_TABLE_PREFIX);Optional<PointsBoard> opt = lambdaQuery().eq(PointsBoard::getUserId, UserContext.getUser()).oneOpt();PointsBoard pointsBoard = opt.get();pointsBoard.setRank(pointsBoard.getId().intValue());return pointsBoard;}private List<PointsBoard> queryHistroyBoardList(PointsBoardQuery query) {//1：计算动态表名，存入ThreadLocalTableInfoContext.setInfo(LearningConstants.POINTS_BOARD_TABLE_PREFIX + query.getSeason());//2:分页查询Page<PointsBoard> page = page(query.toMpPage());//3：数据处理List<PointsBoard> records = page.getRecords();if(CollUtils.isEmpty(records)){return CollUtils.emptyList();}for (PointsBoard record : records) {record.setRank(record.getId().intValue());}return records;}
