3DMAX神经网络拓扑结构图插件NeuralNetworkTopology使用方法详解

3DMAX神经网络拓扑结构图插件NeuralNetworkTopology，是一款专为3ds Max设计的神经网络拓扑结构可视化工具。该插件通过创建样条线对象，在三维空间中展示神经网络的拓扑结构特征，包括网络层、节点连接、权重分布和激活状态等。为用户提供直观、交互式的神经网络可视化解决方案。

【核心功能】

网络结构创建：支持自定义层数和节点数的神经网络结构

可视化连接：显示层与层之间的全连接关系

权重可视化：通过连接线粗细和颜色表示权重值大小和正负

激活值可视化：通过节点颜色变化显示激活状态

布局参数调节：灵活调整层间距、节点间距等布局参数

预设网络结构：提供常见网络结构的快速创建

【系统要求】

3ds Max 2018 及以上版本

插件生成的标准几何体和样条线对象与所有渲染器兼容

【安装方法】

NeuralNetworkTopology插件无需安装，使用时直接拖动插件脚本文件到3dmax视口中打开即可使用。

【使用方法】

1. 定义网络结构。

- 在"各层节点数"输入框中用半角逗号分隔的数字定义网络结构

- 示例：`3,4,4,2` 表示输入层3节点，两个隐藏层各4节点，输出层2节点。

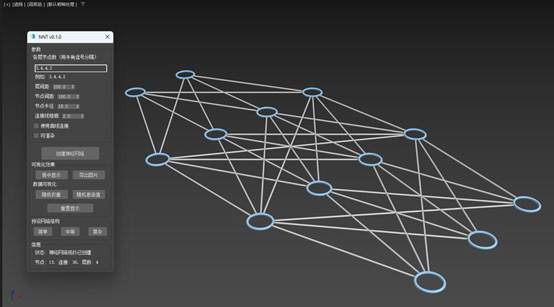

- 或使用预设按钮快速创建常见结构，如图：

2.调整布局参数。

- 层间距：控制网络层之间的垂直距离（50-500单位）

- 节点间距：控制同层节点之间的水平距离（30-150单位）

- 节点半径：调整节点圆形的大小（5-50单位）

- 连接线粗细：设置连接线的基础粗细（0.5-10单位）

- 曲线连接：选择使用直线或曲线连接

- 可渲染：选择样条线是否被渲染

3.创建神经网络拓扑。

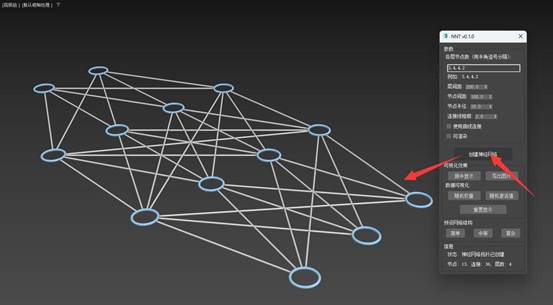

- 点击"创建神经网络"按钮生成可视化结构

- 系统自动清除场景中的现有对象并创建新的神经网络

- 视图自动居中显示生成的网络

【高级功能】

权重可视化：

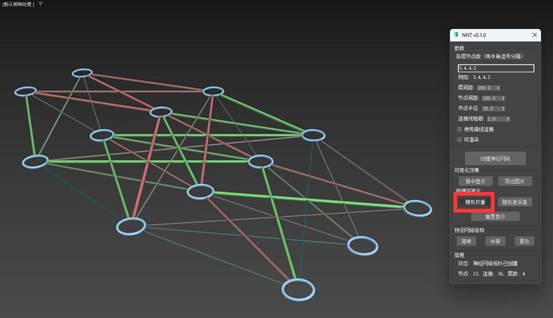

- 点击"随机权重"按钮为连接线分配随机权重值

- 可视化编码：

  - 线条粗细：权重绝对值大小

  - 线条颜色：红色（负权重）、绿色（正权重）

激活值可视化：

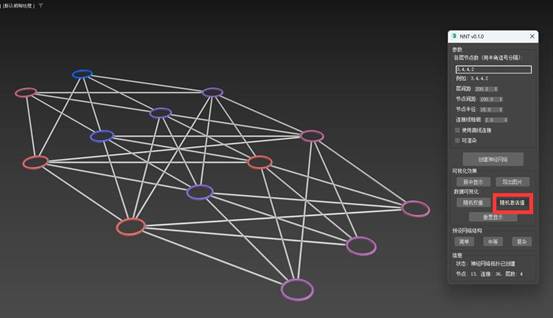

- 点击"随机激活值"按钮为节点分配随机激活值

- 颜色编码：

  - 蓝色到红色的渐变：低激活（蓝）到高激活（红）

视图控制：

- 居中显示：自动调整视图以完整显示神经网络

- 重置显示：恢复节点和连接线的默认颜色和粗细

导出功能：

- 导出图片：将当前视图导出为图片文件

- 支持格式：BMP、PNG、JPEG

信息显示：

- 总节点数量

- 总连接数量

- 网络层数

技术说明：

生成的对象类型

- 节点：圆形样条线对象

- 连接线：样条线对象，支持直线或曲线连接

对象命名规范

- 节点：`NN_Node_L{层号}_N{节点号}`

- 连接线：`NN_Conn_L{起始层}_N{起始节点}_to_L{目标层}_N{目标节点}`

兼容性说明

- 生成的对象为标准3ds Max几何体，可进一步编辑和修改

- 支持3ds Max的所有标准操作：移动、旋转、缩放等

- 可与其他3ds Max对象组合使用

注意事项：

1. 性能考虑：复杂网络结构（如超过100个节点）可能影响视图性能

2. 内存使用：大型网络会占用较多系统资源

3. 对象管理：每次创建新网络时会清除场景中的现有对象

4. 渲染设置：导出图片功能依赖3ds Max的渲染系统配置

Neural Network Topology为神经网络研究和教育提供了一个直观的三维可视化工具。通过将抽象的神经网络结构转化为具体的三维对象，用户可以更直观地理解和分析网络特性。
