三分钟学懂3D建模中的UV Position Map

news 2025/10/16 13:49:38

从最基础的“UV贴图”开始 (The Basics: UV Mapping)

想象一下，你有一个3D的橙子模型，但它是灰色的。你希望把它变得和真实的橙子一样，有橙色的果皮和纹理。你会怎么做？

最直接的方法是给它“贴”上一张橙子皮的图片。但问题来了：3D模型是立体的，而图片是2D的。怎么才能把一张平面的图片，完美地、没有扭曲地贴到一个球状的物体上呢？

UV贴图 就是解决这个问题的技术。

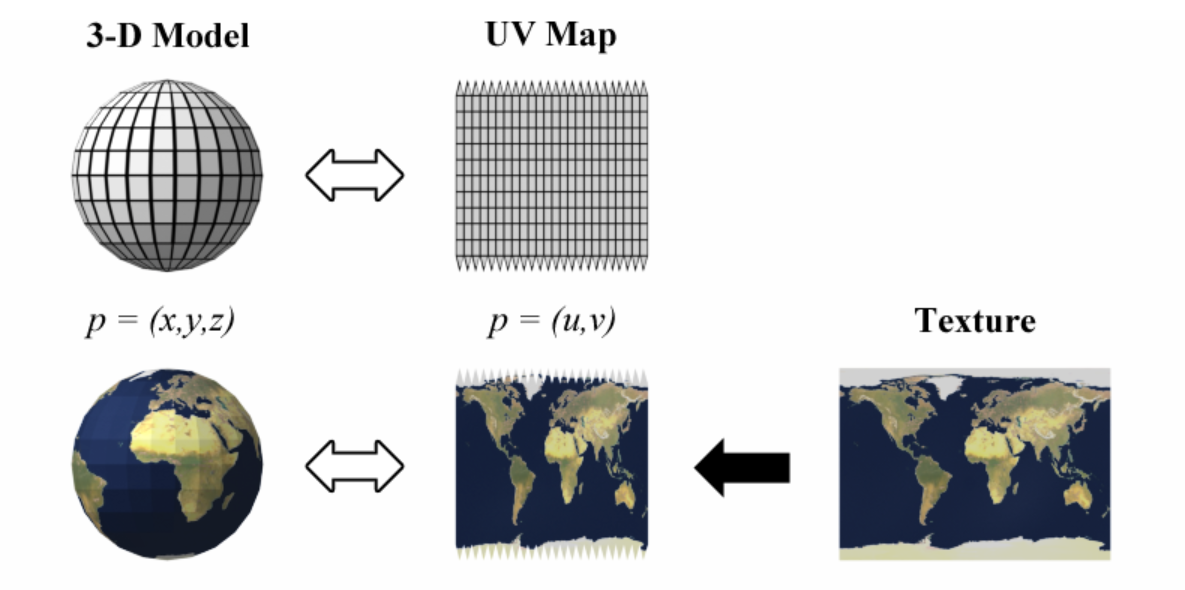

“展开” (Unwrapping): 就像你真的剥橙子皮然后把它摊平在桌子上一样。在3D软件里，我们对3D模型进行一次虚拟的“切割”和“展开”，把它变成一个2D的平面图。这个过程叫做 UV Unwrapping。
“坐标” (Coordinates): 这个展开后的2D平面，我们给它一个坐标系。不像3D空间用 (X, Y, Z)，这个2D平面我们用 (U, V) 来表示坐标。U 代表水平方向，V 代表垂直方向。这就是“UV”的由来。

所以，UV Map（UV图）本质上是3D模型表面在2D平面上的一张“地图”或“索引”。它告诉我们3D模型上的每一个点，对应到2D贴图上的哪一个像素。

从“颜色贴图”到“位置图” (From Color Map to Position Map)

通常情况下，我们展开UV后，会在这个2D平面上画上颜色、图案，比如橙子皮的纹理、人脸的皮肤、衣服的图案等等。这张图叫做 Texture Map (纹理/颜色贴圖)。

当渲染3D模型时，渲染引擎会：

找到模型表面的一个点（比如鼻子尖）。
通过UV Map，查找这个点对应在2D平面上的 (U, V) 坐标。
去Texture Map上找到这个 (U, V) 坐标对应的像素颜色。
把这个颜色“刷”到3D模型的鼻子尖上。

现在，我们进入核心概念：UV Position Map。

请思考一个关键转变：如果我们在UV图对应的像素上，存储的不是颜色信息 (R, G, B)，而是空间位置信息 (X, Y, Z)，会怎么样？

这就是 UV Position Map (UV 位置图) 的核心思想。

定义： UV Position Map 是一张2D图像，它的UV坐标对应着3D模型的表面。但每个像素的颜色值（通常用R, G, B三个通道）并不代表视觉上的颜色，而是直接编码了该点在 原始3D空间中的 (X, Y, Z) 坐标。

也就是说：

$(R,G,B)_\text{pixel at (U,V)} → (X,Y,Z)_\text{point on 3D model}$

为什么要有这个“奇怪”的图？(The "Why": Why is it so useful?)

你可能会问，我们已经有3D模型本身了，为什么还要多此一举，用一张2D图来存储它的3D坐标呢？

这正是它在深度学习，尤其是3D Avatar任务中变得极其强大的原因。主要有以下几点：

将不规则问题转化为规则问题
- 3D Mesh (网格)： 是一个拓扑结构不规则的图（Graph），点和点的连接方式复杂，处理起来很麻烦，直接输入神经网络的效果不佳。
- UV Position Map： 是一张标准的2D图像，结构非常规整（比如 256x256 的像素网格）。
- 优势： 我们可以直接利用在图像处理领域发展得极其成熟的卷积神经网络 (CNN) 来分析和处理它。CNN非常擅长处理这种网格结构的数据。我们等于用一张图，把复杂的3D几何问题，“降维”成了一个神经网络擅长的2D图像问题。
建立“稠密对应” (Dense Correspondence)
- 想象一下，给你一张任意的人体照片。我怎么知道照片上，你夹克的左边口袋上的第三个像素，对应到你标准3D人体模型的哪个具体位置？
- 通过UV Position Map，这个对应关系就建立起来了。UV图的每一个像素都和一个特定的身体部位绑定。比如，(U=0.5, V=0.5) 这个坐标可能永远代表人体的肚脐。
- 在类似 DensePose 这样的著名工作中，神经网络的任务就是从一张2D照片中，预测出这张UV Position Map。一旦预测成功，我们就等于获得了照片中每一个可见像素在标准3D人体模型上的精确对应位置，这是一个非常强大的信息。
解耦姿态和身份 (Decoupling Pose and Identity)
- 一个3D Avatar可以有标准形态（比如T-Pose姿势下的模型），我们称之为 Canonical Shape。这张UV Position Map通常存储的就是这个标准形态下的 (X, Y, Z) 坐标。
- 当这个Avatar做出各种动作时（走路、跑步、跳跃），它的3D顶点位置会不断变化。但是，它的“皮”——也就是UV展开图——是不变的。
- 这意味着，无论Avatar摆出什么姿势，肚脐在UV图上的坐标永远是(0.5, 0.5)。深度学习模型可以专注于学习姿态变化导致的3D坐标变化，而不用关心这个人是谁、长什么样。

在实践中如何运作 (How it Works in Practice)

我们来看一个典型的3D Avatar生成流程：

输入： 一张普通的人物照片。
神经网络（通常是CNN）： 模型的任务是输出一张或多张图，其中最重要的一张就是UV Position Map。
模型如何学习？
- 在训练阶段，研究人员会用大量成对的数据：[人物照片, 对应的真实UV Position Map]。
- 模型通过学习，掌握从人物照片的像素、轮廓、光影中，推断出其身体各部位在标准3D空间中位置的能力。
输出： 一张彩色的UV Position Map。
重建3D模型：
- 我们读取这张图的每一个像素。
- 假设在 (U=12, V=34) 处的像素值为 (R=0.8, G=0.2, B=0.5)。
- 我们将其解码为3D坐标 (X=0.8, Y=0.2, Z=0.5)。（注：实际中会有归一化和缩放处理）
- 这样，我们就得到了成千上万个3D空间中的点，这些点云（Point Cloud）就构成了人物的3D形状。再通过预定义的网格拓扑连接起来，就得到了一个完整的、带有姿态的3D Avatar Mesh。
