前言

1. 图像特征harris

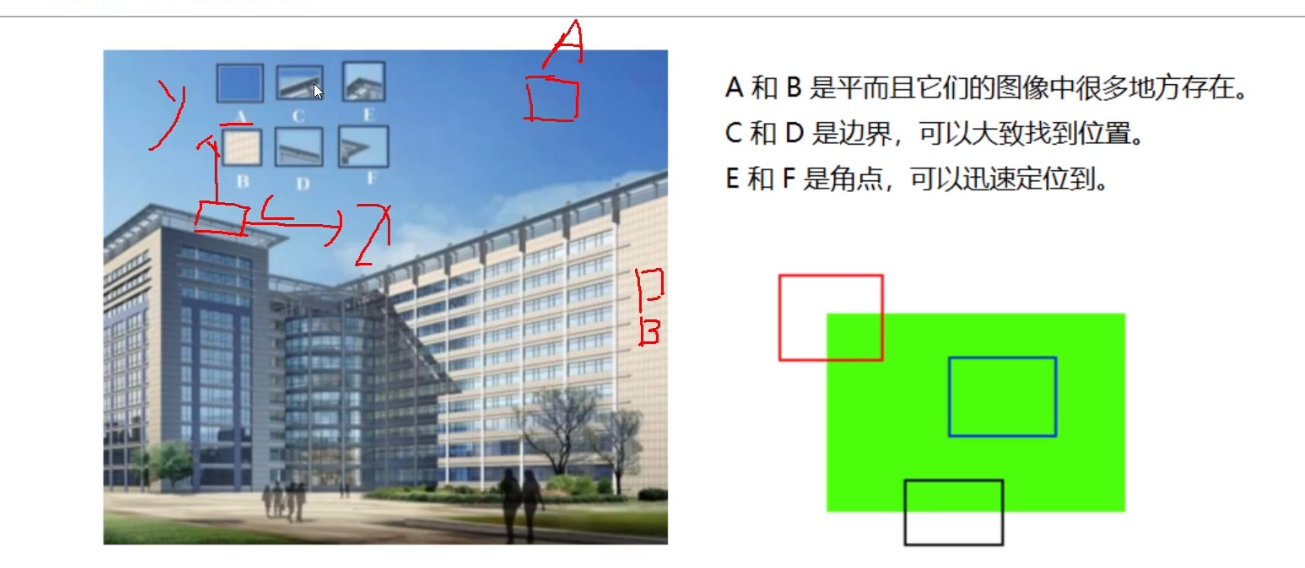

1.1 角点检测基本原理

边界：沿着一个方向变化明显，另一个竖直方向变化不明显
角点：水平竖直方向都变化明显
角点特征更加明显

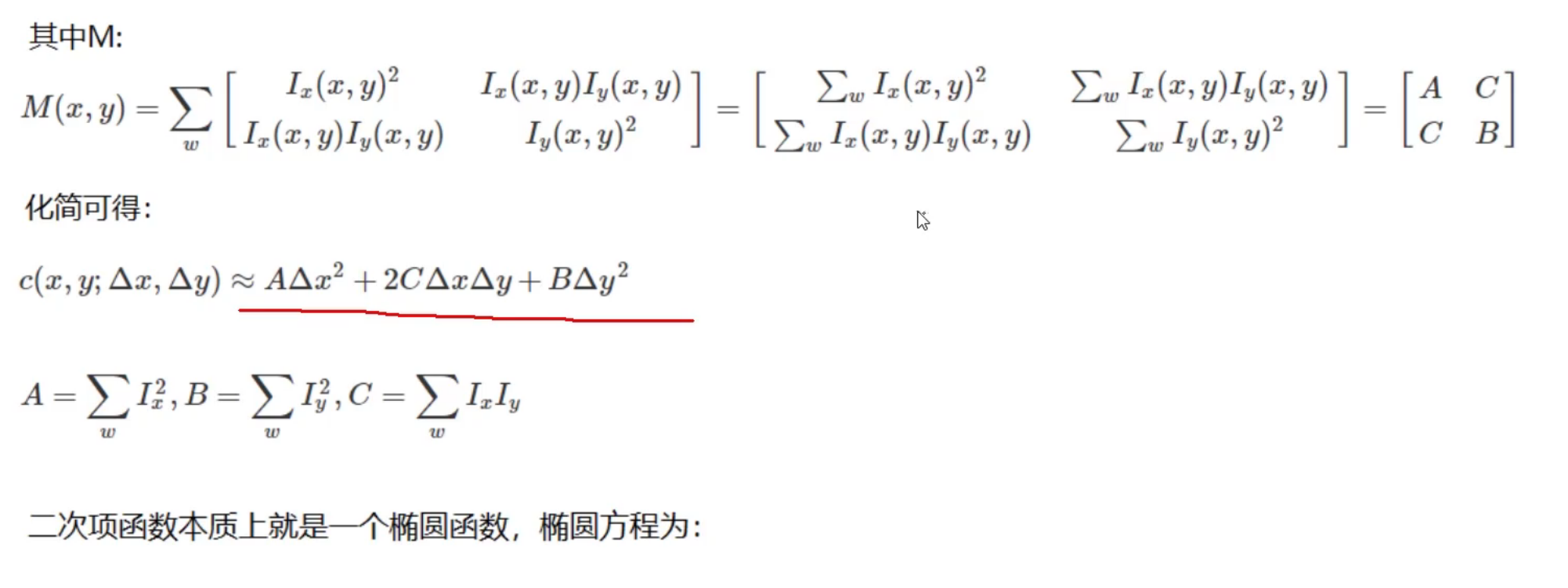

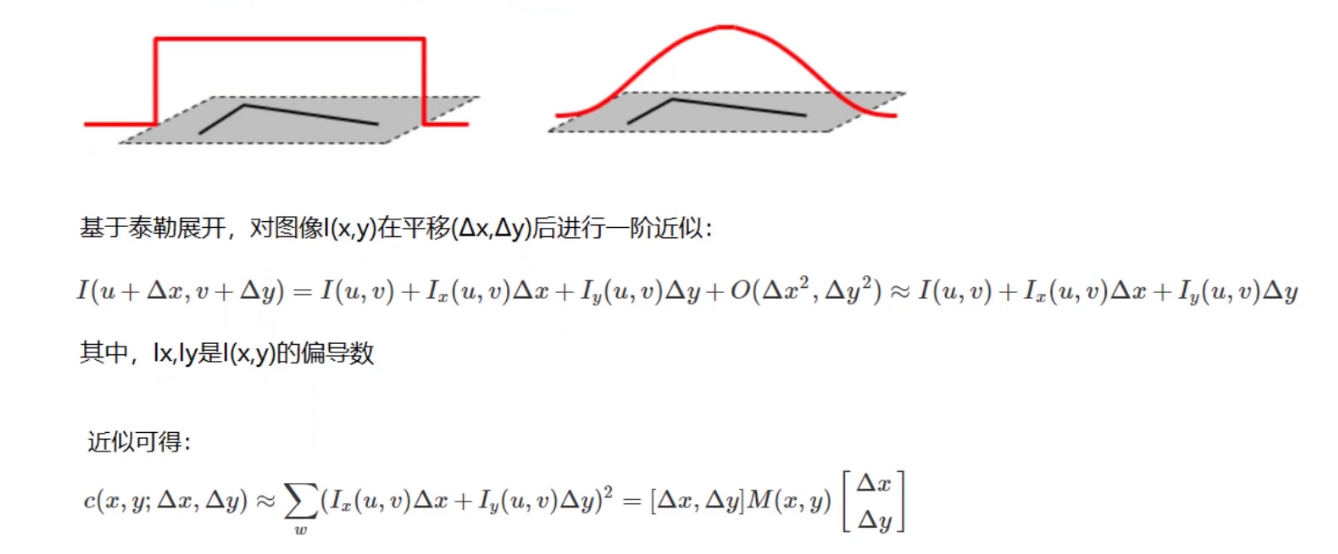

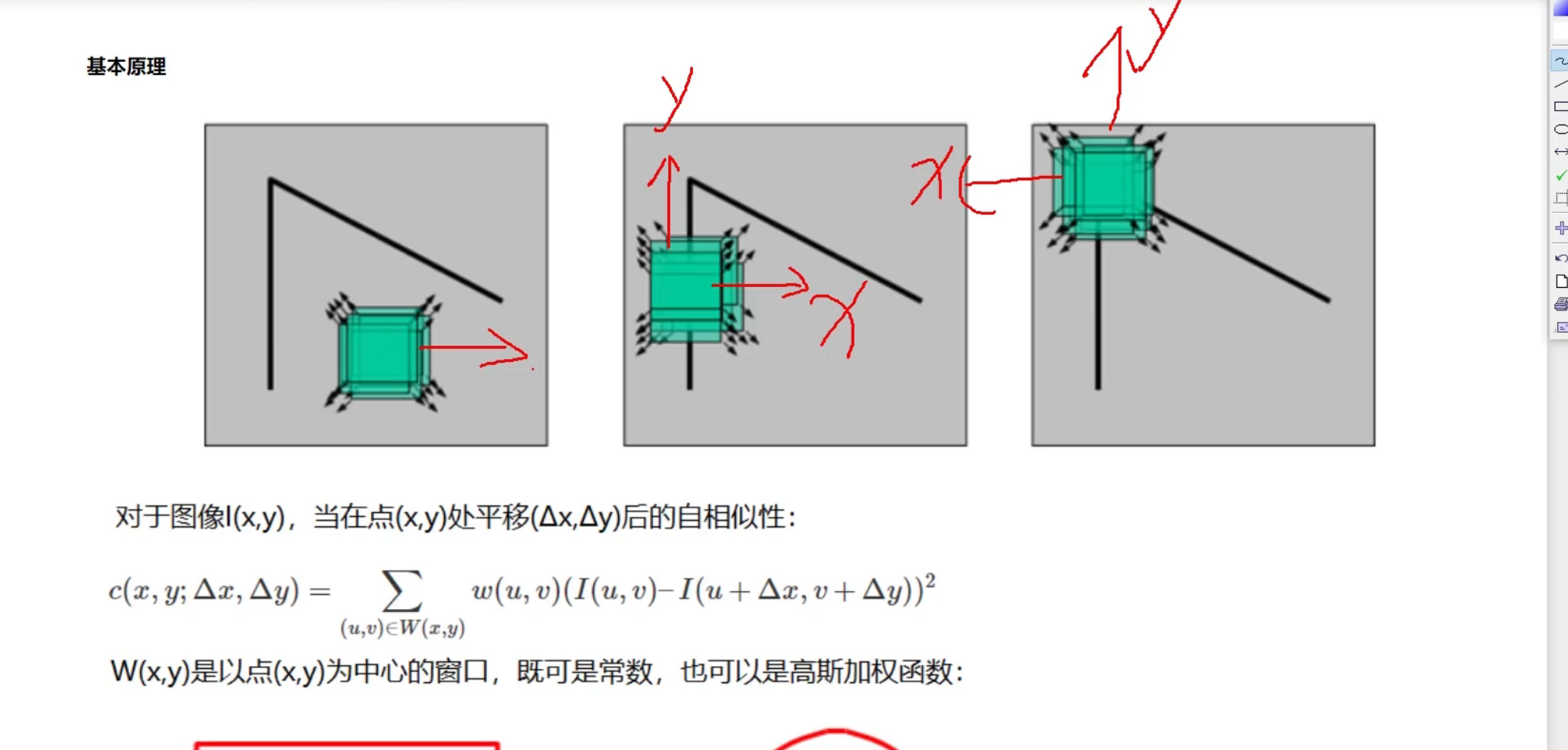

1.2 原理

最后就是看水平和竖直的变化率了

1.3 使用

cv2.cornerHarris()
img： 数据类型为 float32 的入图像
blockSize： 角点检测中指定区域的大小
ksize： Sobel求导中使用的窗口大小，一般为3
k： 取值参数为 [0,04,0.06]，一般就用0.04

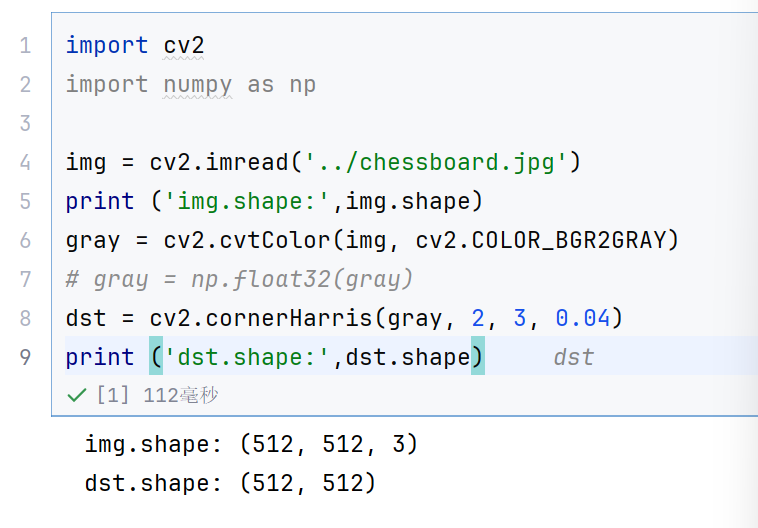

import cv2
import numpy as npimg = cv2.imread('../chessboard.jpg')
print ('img.shape:',img.shape)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# gray = np.float32(gray)
dst = cv2.cornerHarris(gray, 2, 3, 0.04)
print ('dst.shape:',dst.shape)

因为dst算出来的也是每个点的变换率，所以是512大小的

img[dst>0.01*dst.max()]=[0,0,255]
cv2.imshow('dst',img)
cv2.waitKey(0)
cv2.destroyAllWindows()

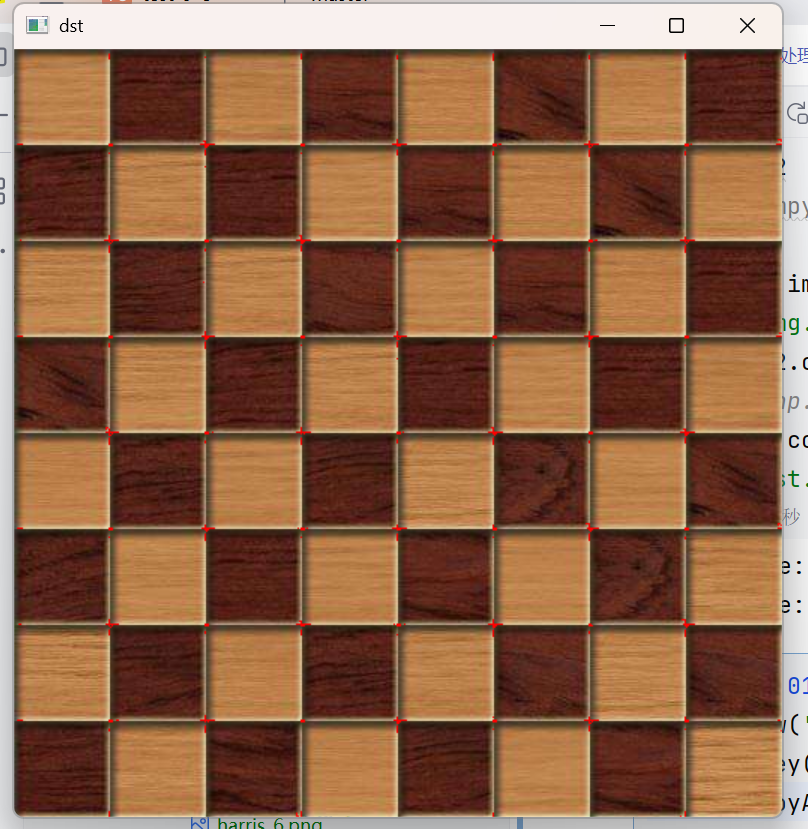

[0,0,255]是红色
把dst>0.01*dst.max()的点变为红色—》可能为角点

2. 图像特征-sift

SIFT（Scale-Invariant Feature Transform，尺度不变特征变换）是一种经典的图像局部特征提取算法，核心优势是能在图像尺度缩放、旋转、光照变化甚至部分遮挡的情况下，稳定提取出具有唯一性的局部特征点，为图像匹配、目标识别、图像拼接等计算机视觉任务提供关键支持。

2.1 原理

在一定的范围内，无论物体是大还是小，人眼都可以分辨出来，然而计算机要有相同的能力却很难，所以要让机器能够对物体在不同尺度下有一个统一的认知，就需要考虑图像在不同的尺度下都存在的特点。

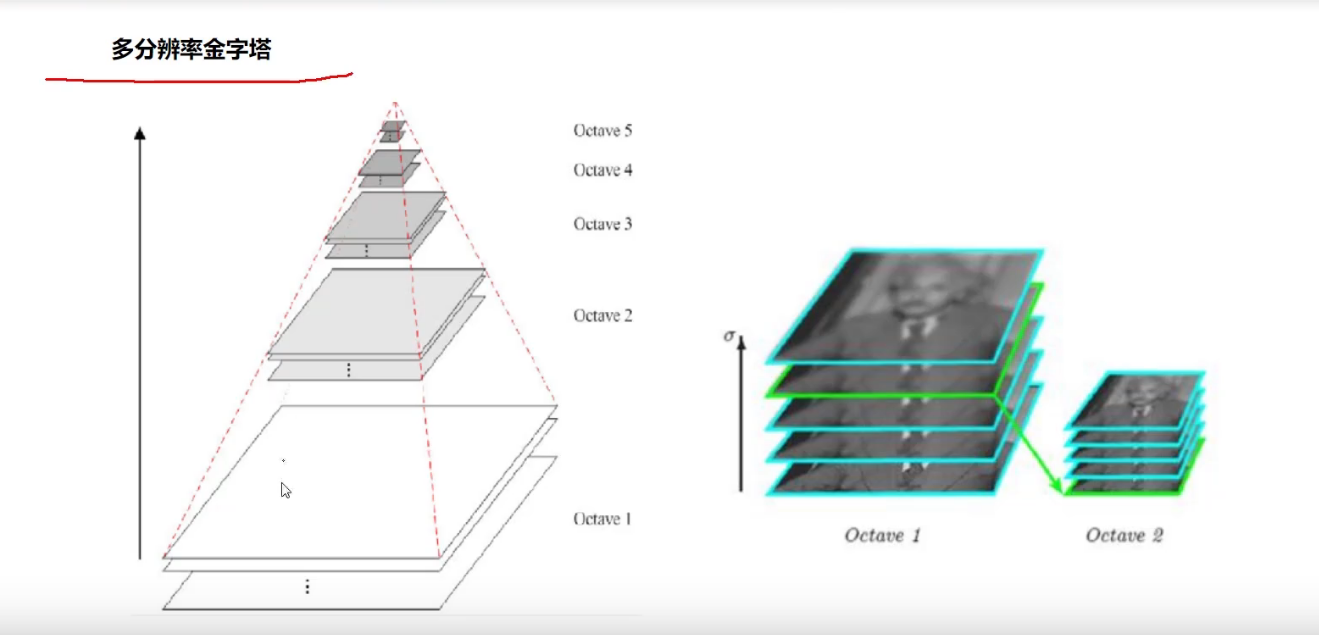

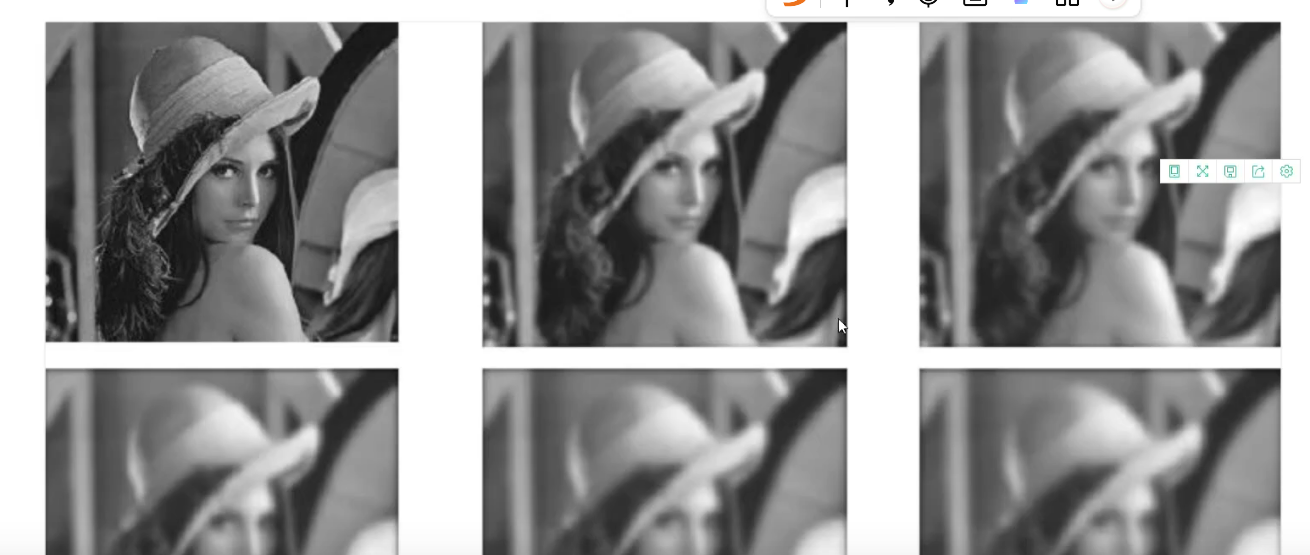

尺度空间的获取通常使用高斯模糊来实现：使用高斯滤波就可以变得越来越模糊

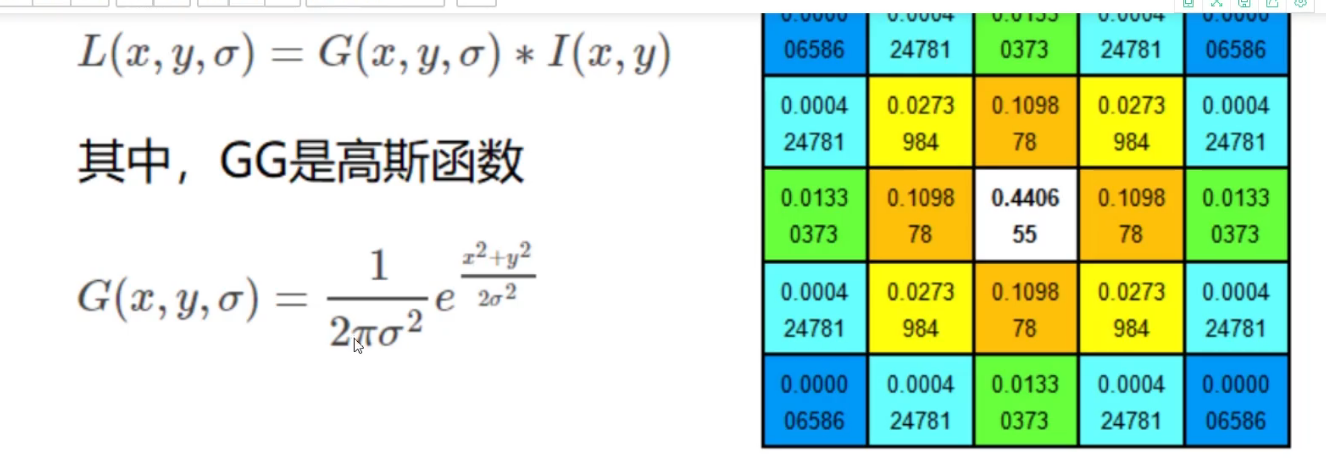

不同σ的高斯函数决定了对图像的平滑程度，越大的σ值对应的图像越模糊。

对每一层都进行高斯滤波

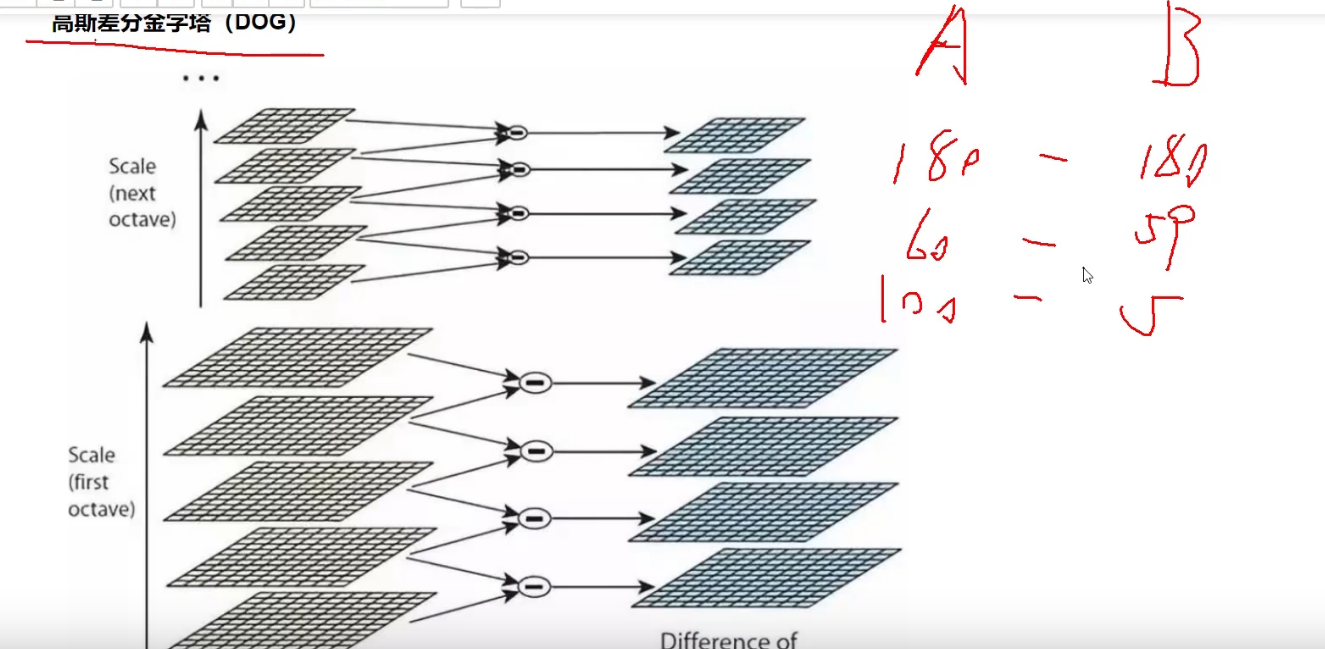

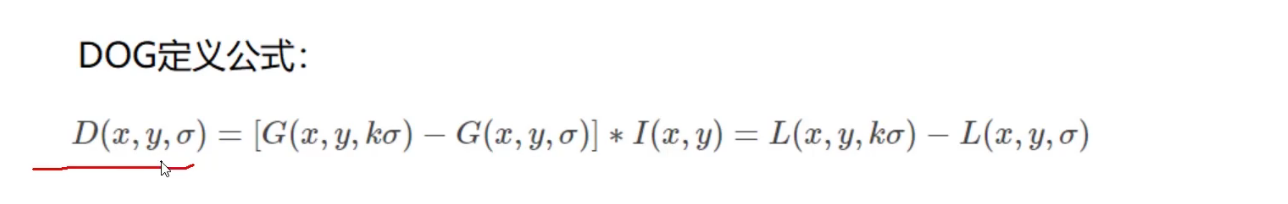

每相邻进行高斯滤波的进行差分
差值比较大的说明特征比较明显

第三个参数是高斯滤波的参数

DoG空间极值检测

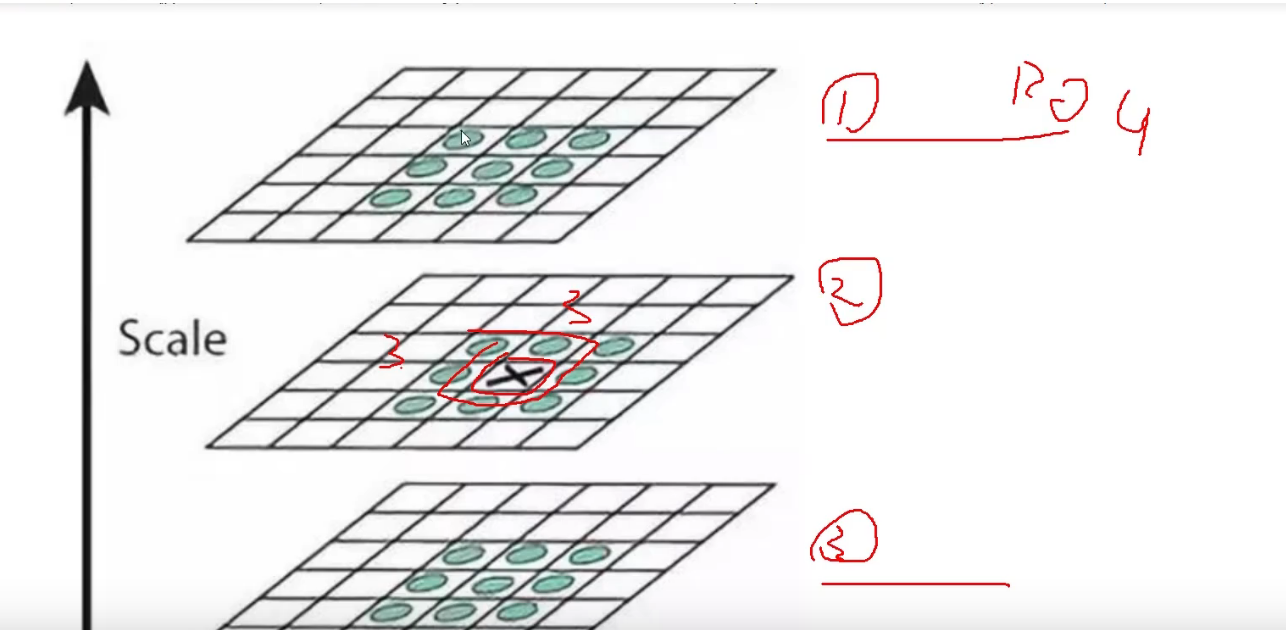

为了寻找尺度空间的极值点，每个像素点要和其图像域（同一尺度空间）和尺度域（相邻的尺度空间）的所有相邻点进行比较，当其大于（或者小于）所有相邻点时，该点就是极值点。如下图所示，中间的检测点要和其所在图像的3×3邻域8个像素点，以及其相邻的上下两层的3×3领域18个像素点，共26个像素点进行比较。

不仅要和周围3*3进行比较，还要和上下层进行比较

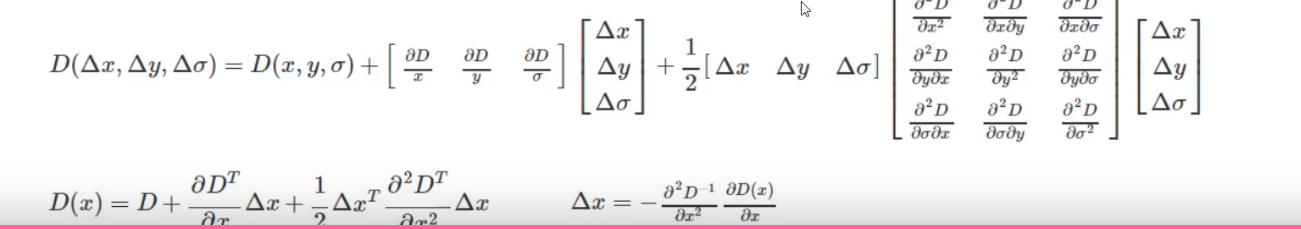

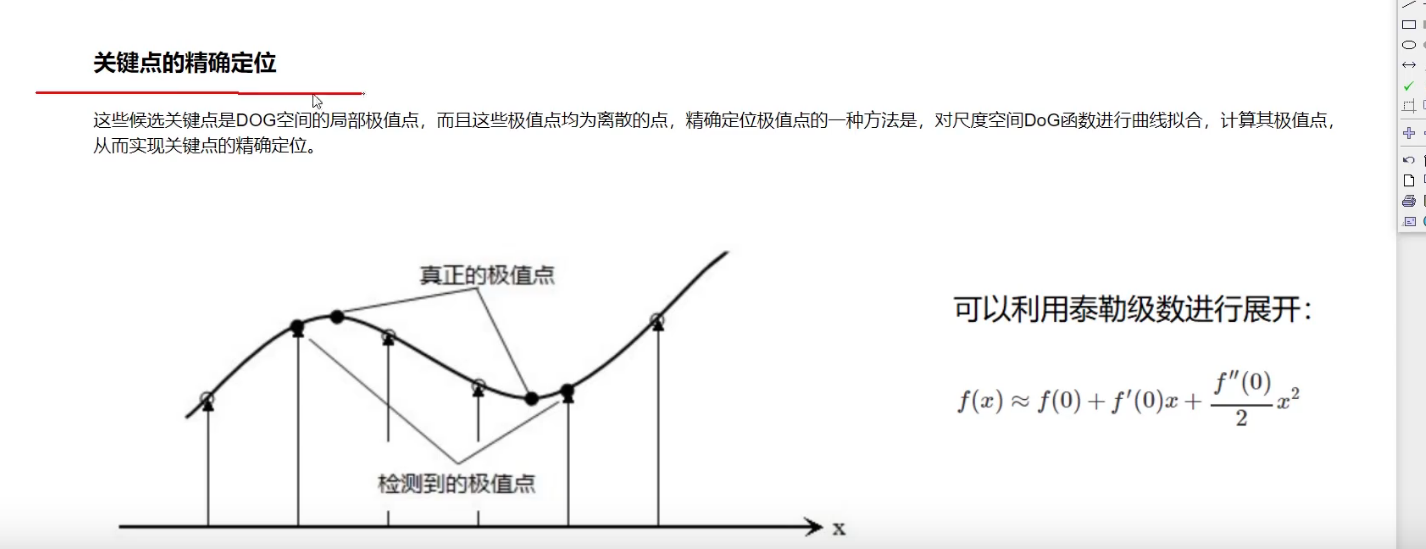

这些候选关键点是DOG空间的局部极值点，而且这些极值点均为离散的点，精确定位极值点的一种方法是，对尺度空间DoG函数进行曲线拟合，计算其极值点，从而实现关键点的精确定位。

估计出来的极值点可能不是真正极值点，所以要根据这些估计点，算出真实点的极值点

消除边界响应

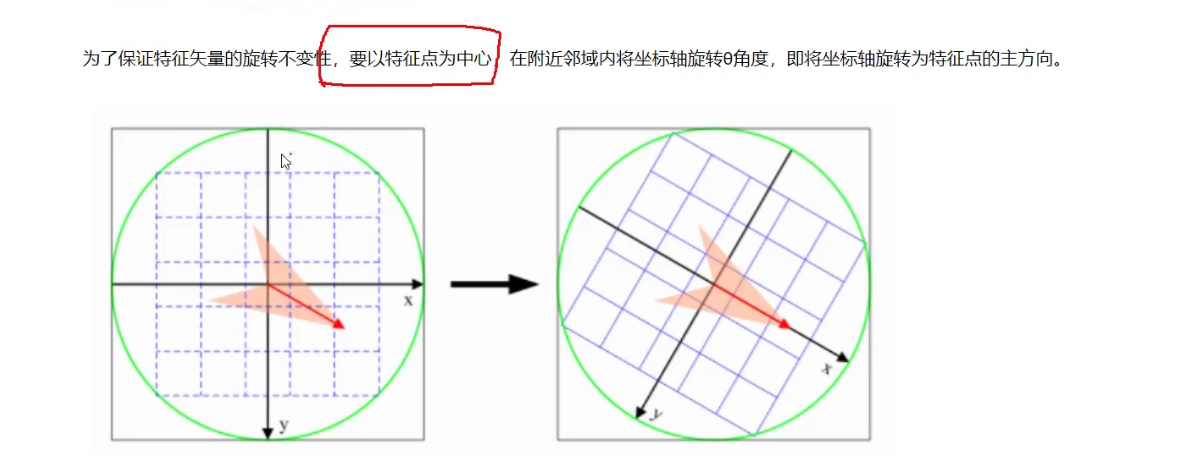

每个特征点可以得到三个信息(x,y,σ,θ)，即位置、尺度和方向。具有多个方向的关键点可以被复制成多份，然后将方向值分别赋给复制后的特征点，一个特征点就产生了多个坐标、尺度相等，但是方向不同的特征点。

2.2 使用

pip list

可以查看自己安装的包

pip uninstall xxx

直接删除

import cv2
import numpy as npimg = cv2.imread('../test_1.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

sift = cv2.SIFT_create()
kp = sift.detect(gray, None)

kp就是关键点

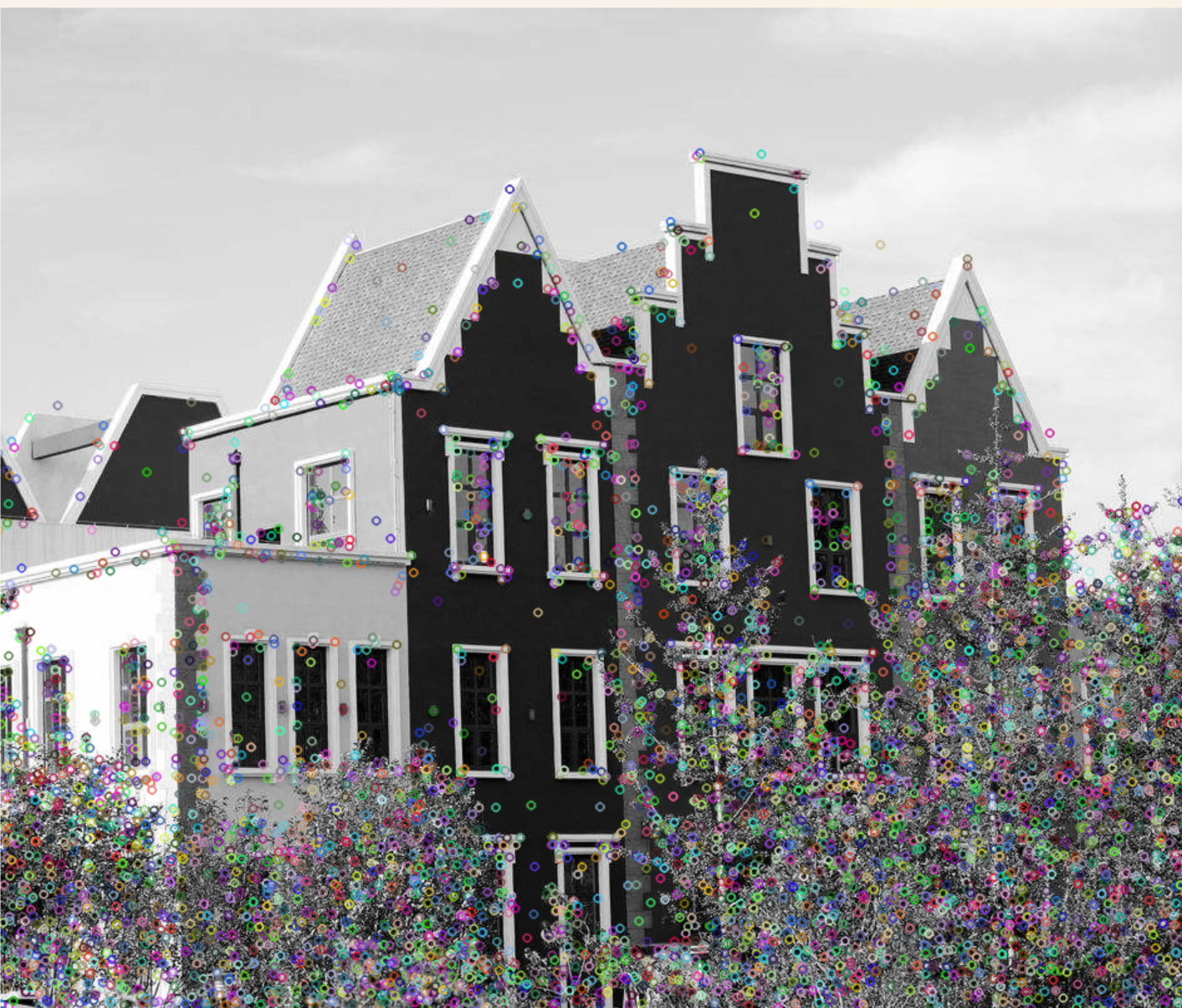

img = cv2.drawKeypoints(gray, kp, img)cv2.imshow('drawKeypoints', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

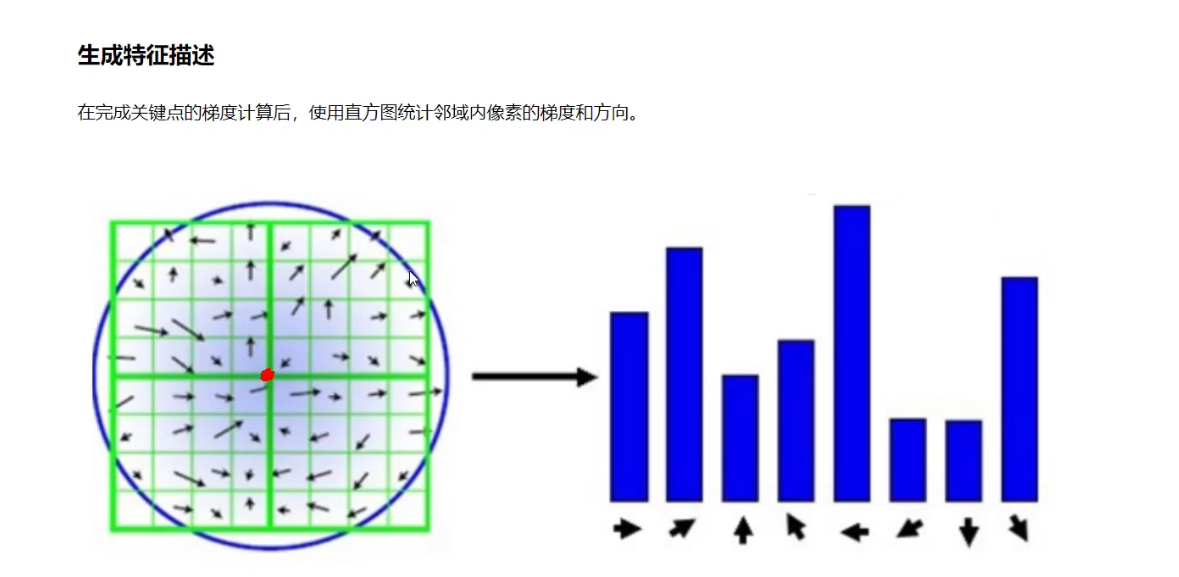

计算特征

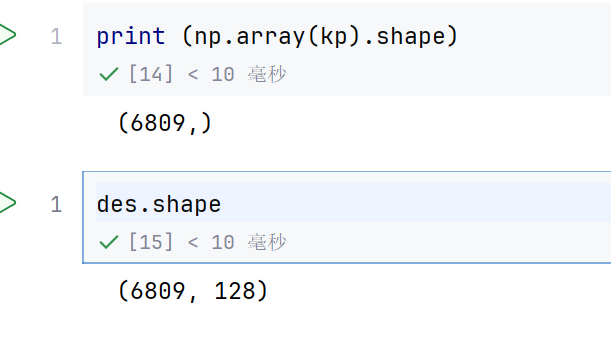

kp, des = sift.compute(gray, kp)

kp还是关键点

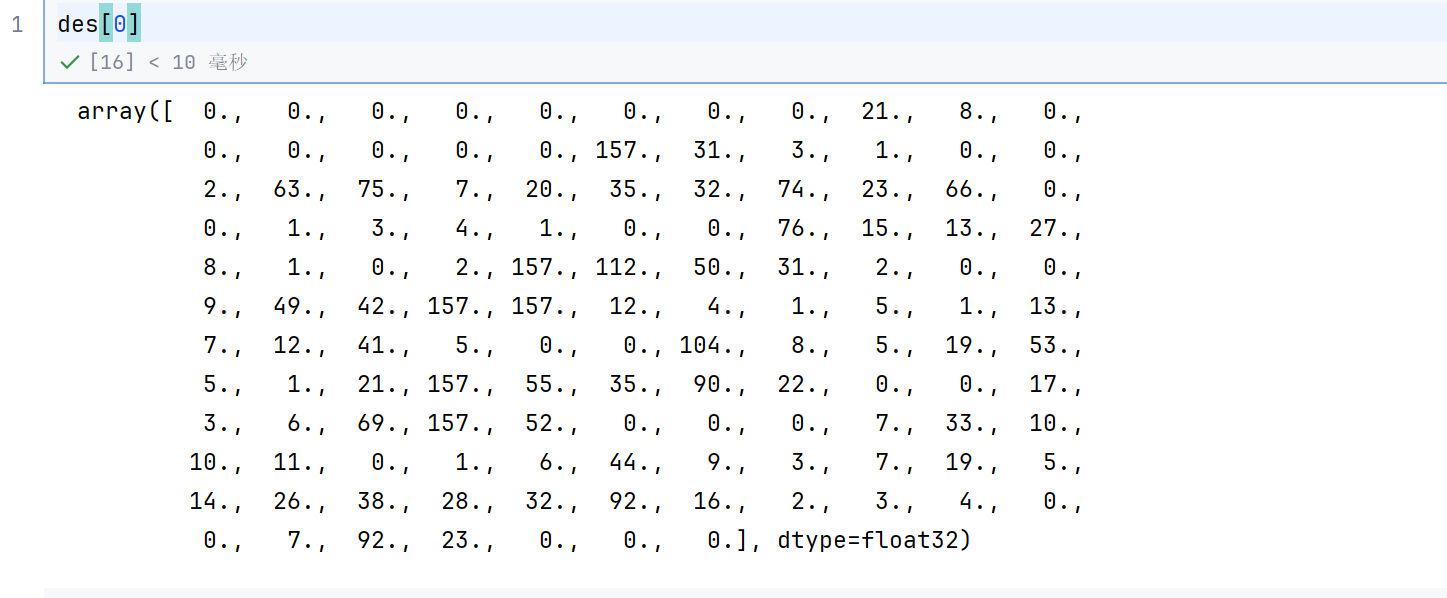

des是每个关键点的特征

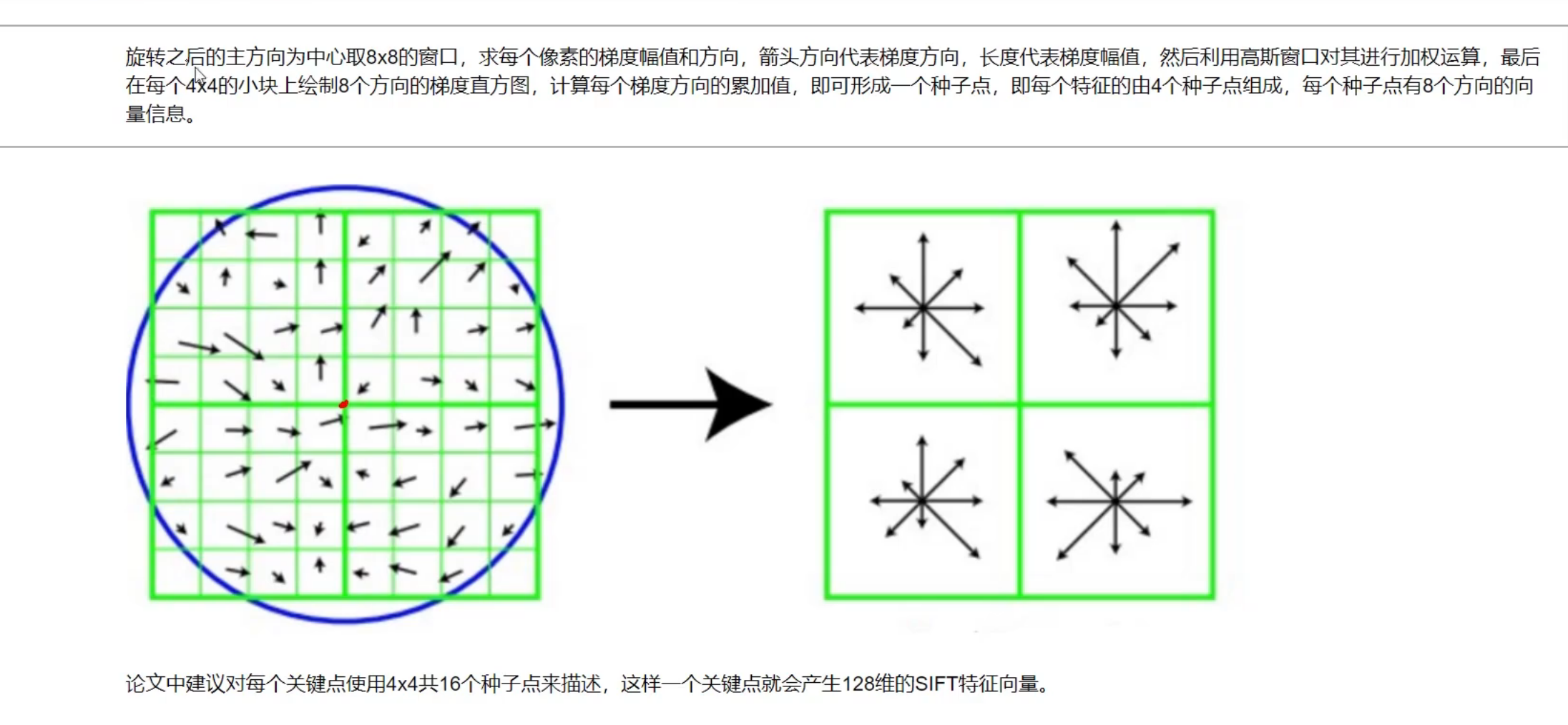

128个特征

3 特征匹配

3.1 Brute-Force蛮力匹配

import cv2
import numpy as np
import matplotlib.pyplot as plt
%matplotlib inline

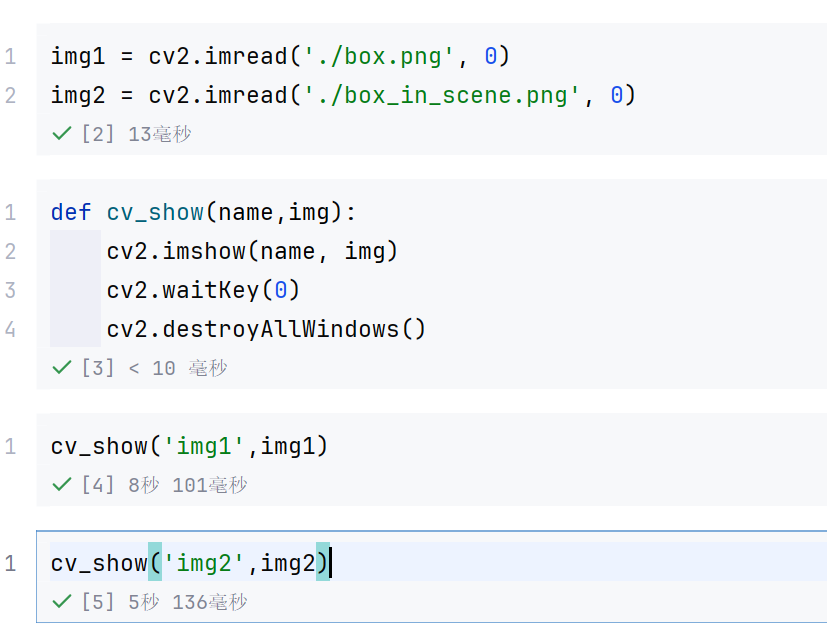

sift = cv2.SIFT_create()

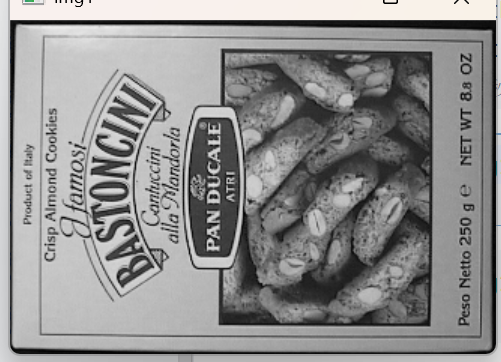

kp1, des1 = sift.detectAndCompute(img1, None)

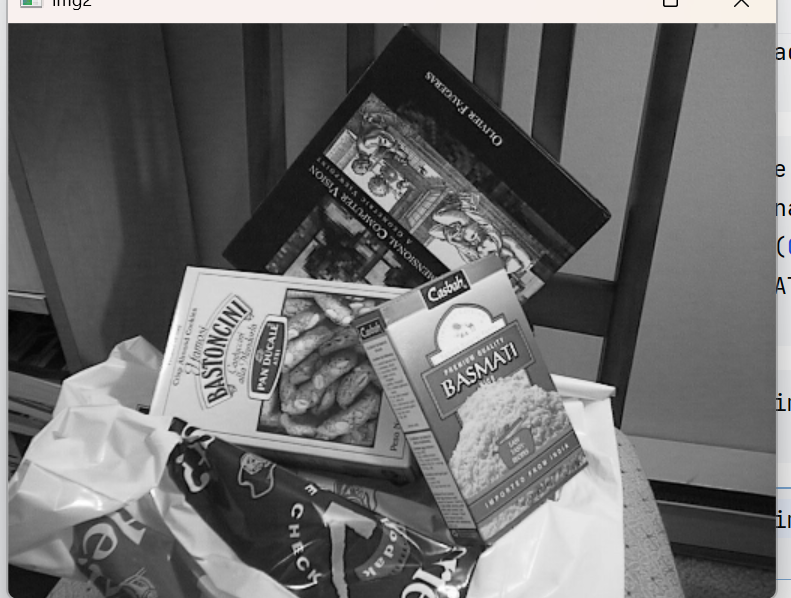

kp2, des2 = sift.detectAndCompute(img2, None)

# crossCheck表示两个特征点要互相匹，例如A中的第i个特征点与B中的第j个特征点最近的，并且B中的第j个特征点到A中的第i个特征点也是
#NORM_L2: 归一化数组的(欧几里德距离)，如果其他特征计算方法需要考虑不同的匹配计算方式
bf = cv2.BFMatcher(crossCheck=True)

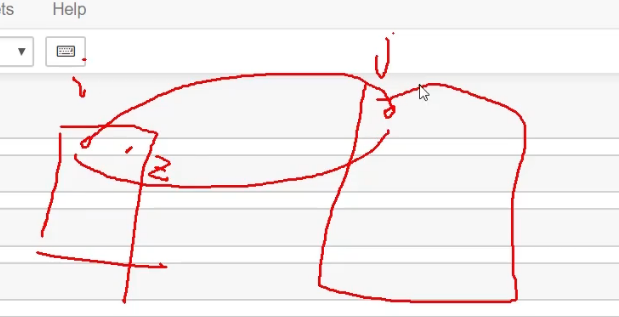

crossCheck=True的含义是这样的，i的最近是j，但是j的最近也就只能是i了，不能为z

3.2 1对1的匹配

matches = bf.match(des1, des2)
matches = sorted(matches, key=lambda x: x.distance)

返回的matches 是匹配出来的结果
排序的目的是给出匹配后的结果，比如第一个就是最相近的，第二个是第二相近的

img3 = cv2.drawMatches(img1, kp1, img2, kp2, matches[:10], None,flags=2)

cv_show('img3',img3)

matches[:10], # 要绘制的匹配对（这里只显示前10对）
None, # 输出图像（None表示自动创建）
flags=2 # 绘制标志（2表示只绘制匹配线，不显示单个特征点）

3.3 k对最佳匹配

bf = cv2.BFMatcher()
matches = bf.knnMatch(des1, des2, k=2)

这个就表示一个点对应两个相近的点了

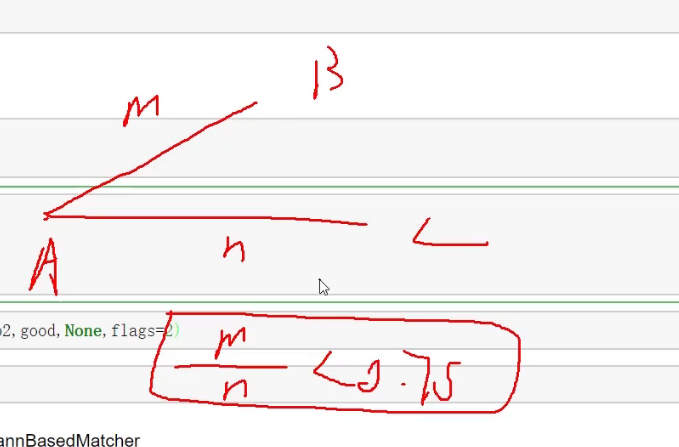

good = []
for m, n in matches:if m.distance < 0.75 * n.distance:good.append([m])

这个就是过滤出距离比小于0.75的了

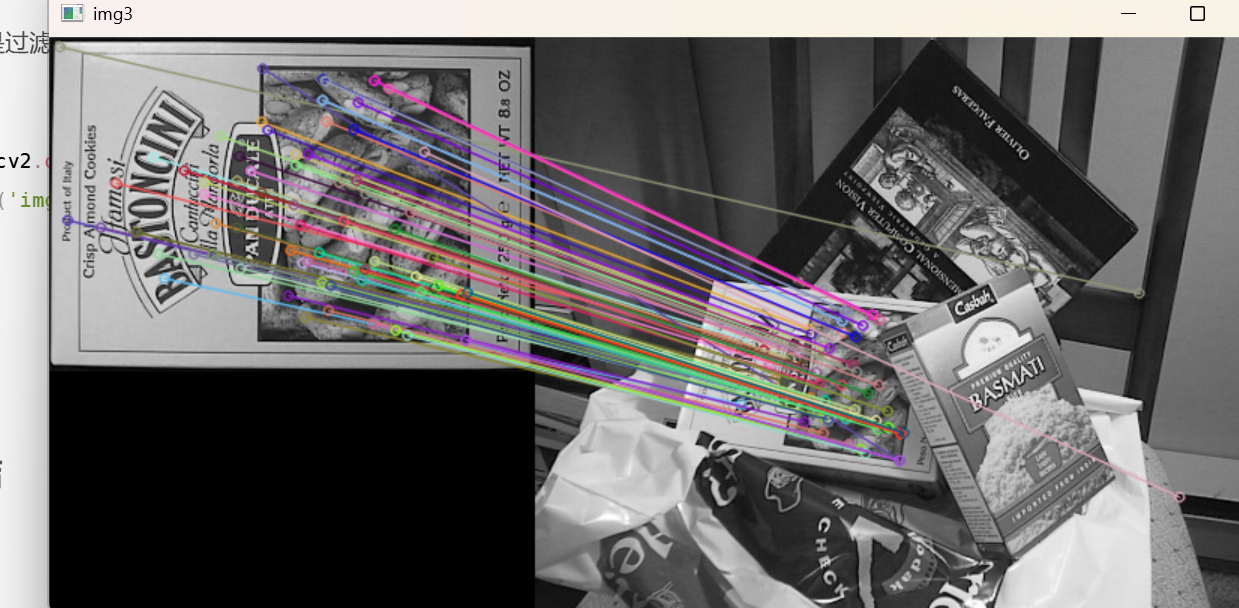

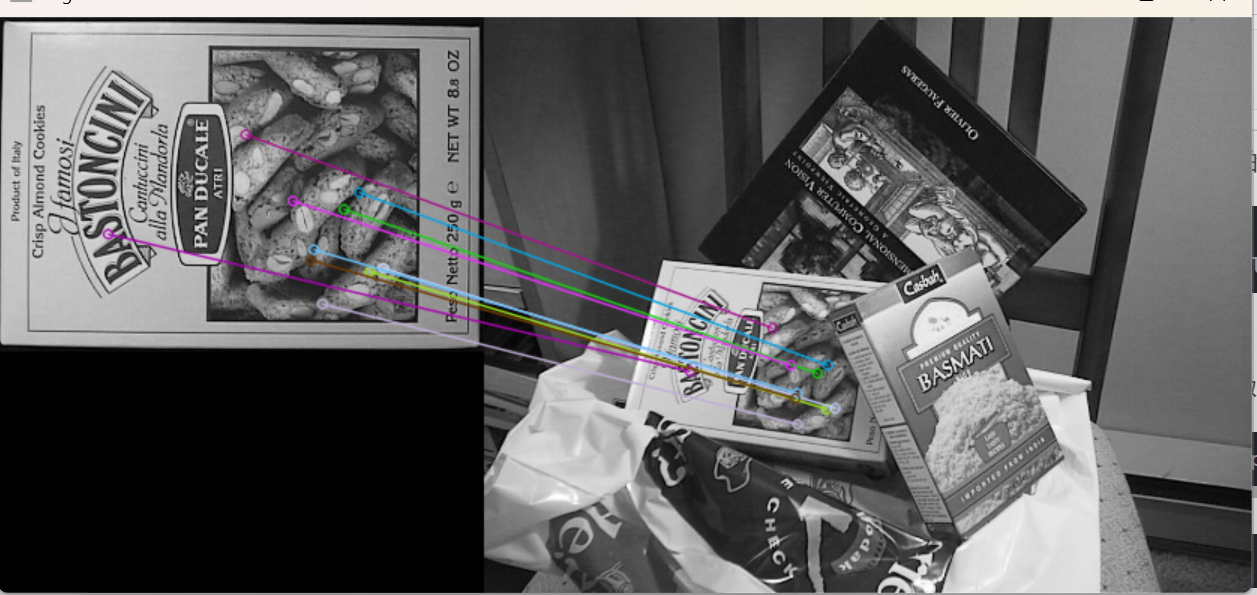

img3 = cv2.drawMatchesKnn(img1,kp1,img2,kp2,good,None,flags=2)
cv_show('img3',img3)

发现有些点配对错了----》过滤掉

如果需要更快速完成操作，可以尝试使用cv2.FlannBasedMatcher

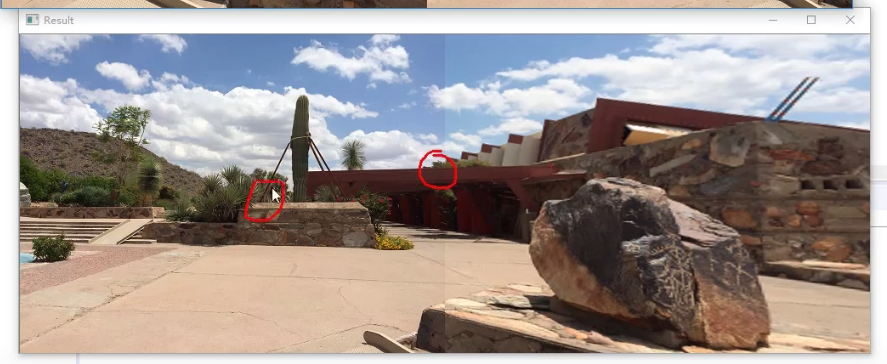

4. 样例实战-图像全景拼接

不是简单的切割

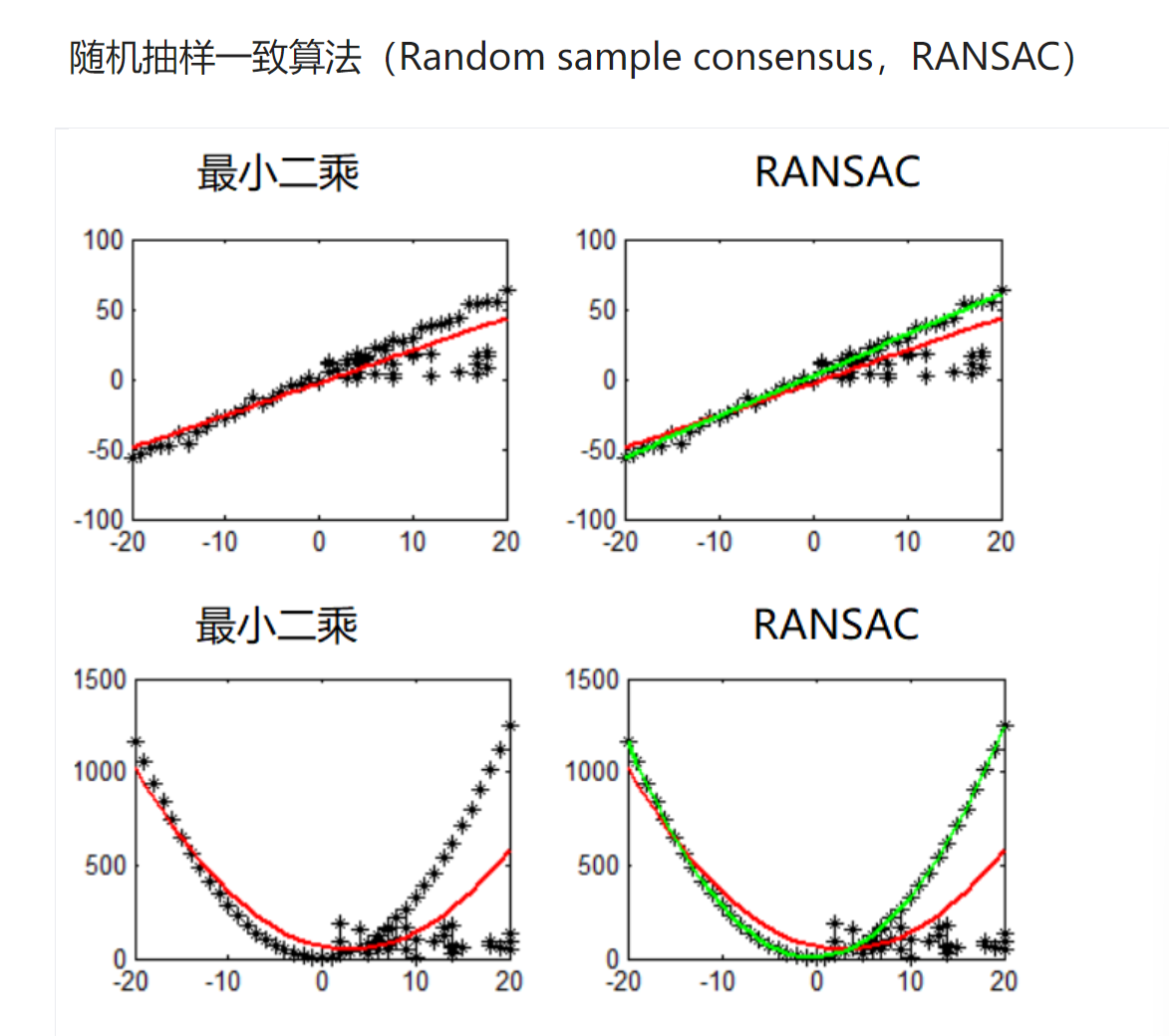

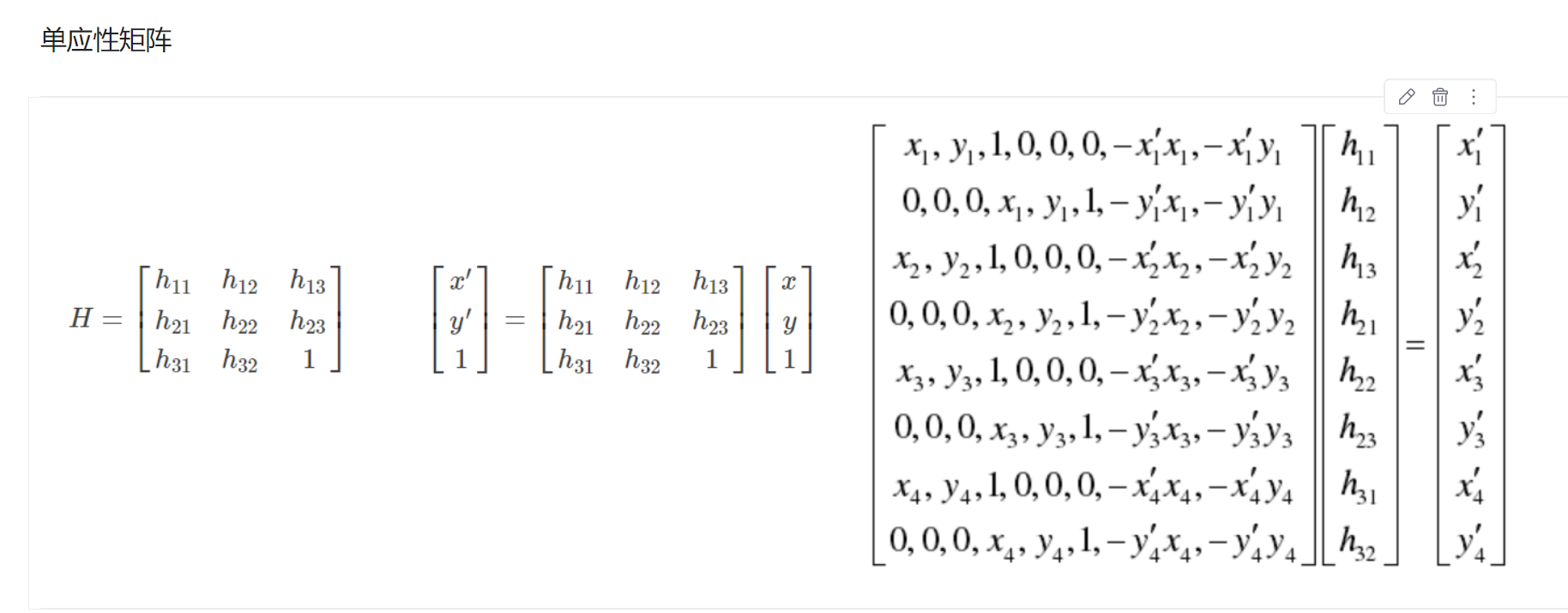

H矩阵可以把图像进行弯曲的效果，就是变换矩阵

这两个拼接，，比如柱子也应该拼接为一个才行

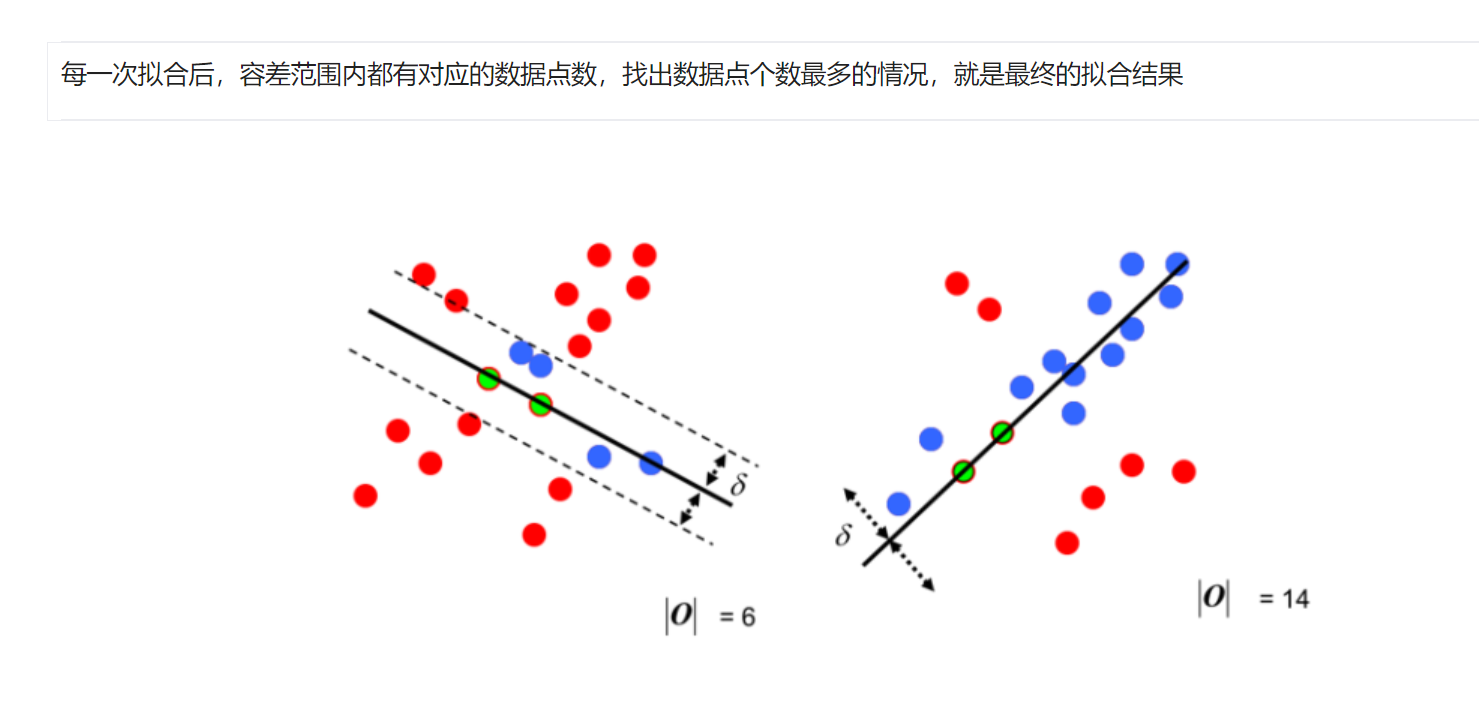

就是先找很多特征点配对，然后就可以拼接了

4.1 流程解读

Stitcher.py：

import numpy as np
import cv2class Stitcher:#拼接函数def stitch(self, images, ratio=0.75, reprojThresh=4.0,showMatches=False):#获取输入图片(imageB, imageA) = images#检测A、B图片的SIFT关键特征点，并计算特征描述子(kpsA, featuresA) = self.detectAndDescribe(imageA)(kpsB, featuresB) = self.detectAndDescribe(imageB)# 匹配两张图片的所有特征点，返回匹配结果M = self.matchKeypoints(kpsA, kpsB, featuresA, featuresB, ratio, reprojThresh)# 如果返回结果为空，没有匹配成功的特征点，退出算法if M is None:return None# 否则，提取匹配结果# H是3x3视角变换矩阵      (matches, H, status) = M# 将图片A进行视角变换，result是变换后图片result = cv2.warpPerspective(imageA, H, (imageA.shape[1] + imageB.shape[1], imageA.shape[0]))self.cv_show('result', result)# 将图片B传入result图片最左端result[0:imageB.shape[0], 0:imageB.shape[1]] = imageBself.cv_show('result', result)# 检测是否需要显示图片匹配if showMatches:# 生成匹配图片vis = self.drawMatches(imageA, imageB, kpsA, kpsB, matches, status)# 返回结果return (result, vis)# 返回匹配结果return resultdef cv_show(self,name,img):cv2.imshow(name, img)cv2.waitKey(0)cv2.destroyAllWindows()def detectAndDescribe(self, image):# 将彩色图片转换成灰度图gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)# 建立SIFT生成器descriptor = cv2.xfeatures2d.SIFT_create()# 检测SIFT特征点，并计算描述子(kps, features) = descriptor.detectAndCompute(image, None)# 将结果转换成NumPy数组kps = np.float32([kp.pt for kp in kps])# 返回特征点集，及对应的描述特征return (kps, features)def matchKeypoints(self, kpsA, kpsB, featuresA, featuresB, ratio, reprojThresh):# 建立暴力匹配器matcher = cv2.BFMatcher()# 使用KNN检测来自A、B图的SIFT特征匹配对，K=2rawMatches = matcher.knnMatch(featuresA, featuresB, 2)matches = []for m in rawMatches:# 当最近距离跟次近距离的比值小于ratio值时，保留此匹配对if len(m) == 2 and m[0].distance < m[1].distance * ratio:# 存储两个点在featuresA, featuresB中的索引值matches.append((m[0].trainIdx, m[0].queryIdx))# 当筛选后的匹配对大于4时，计算视角变换矩阵if len(matches) > 4:# 获取匹配对的点坐标ptsA = np.float32([kpsA[i] for (_, i) in matches])ptsB = np.float32([kpsB[i] for (i, _) in matches])# 计算视角变换矩阵(H, status) = cv2.findHomography(ptsA, ptsB, cv2.RANSAC, reprojThresh)# 返回结果return (matches, H, status)# 如果匹配对小于4时，返回Nonereturn Nonedef drawMatches(self, imageA, imageB, kpsA, kpsB, matches, status):# 初始化可视化图片，将A、B图左右连接到一起(hA, wA) = imageA.shape[:2](hB, wB) = imageB.shape[:2]vis = np.zeros((max(hA, hB), wA + wB, 3), dtype="uint8")vis[0:hA, 0:wA] = imageAvis[0:hB, wA:] = imageB# 联合遍历，画出匹配对for ((trainIdx, queryIdx), s) in zip(matches, status):# 当点对匹配成功时，画到可视化图上if s == 1:# 画出匹配对ptA = (int(kpsA[queryIdx][0]), int(kpsA[queryIdx][1]))ptB = (int(kpsB[trainIdx][0]) + wA, int(kpsB[trainIdx][1]))cv2.line(vis, ptA, ptB, (0, 255, 0), 1)# 返回可视化结果return vis

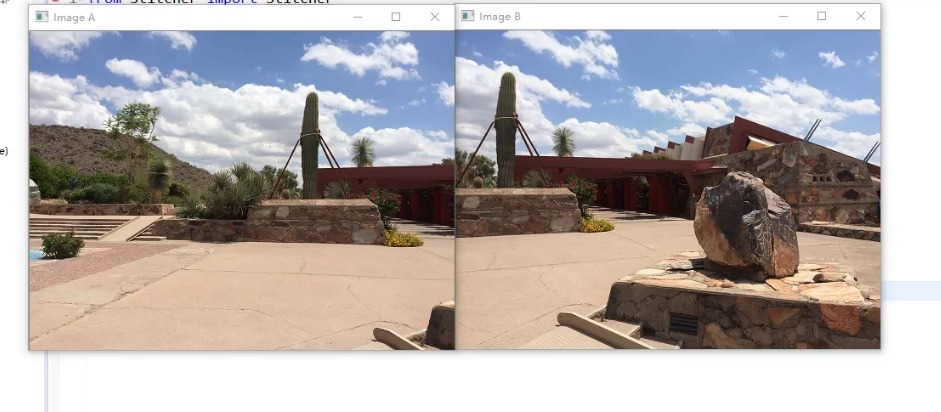

ImageStiching.py：

from Stitcher import Stitcher
import cv2# 读取拼接图片
imageA = cv2.imread("left_01.png")
imageB = cv2.imread("right_01.png")# 把图片拼接成全景图
stitcher = Stitcher()
(result, vis) = stitcher.stitch([imageA, imageB], showMatches=True)# 显示所有图片
cv2.imshow("Image A", imageA)
cv2.imshow("Image B", imageB)
cv2.imshow("Keypoint Matches", vis)
cv2.imshow("Result", result)
cv2.waitKey(0)
cv2.destroyAllWindows()

5. 答题卡识别判卷

这个就是答题卡

#导入工具包
import numpy as np
import argparse
import imutils
import cv2# 正确答案，表示第一题选B,第二题选E
ANSWER_KEY = {0: 1, 1: 4, 2: 0, 3: 3, 4: 1}def order_points(pts):# 一共4个坐标点rect = np.zeros((4, 2), dtype = "float32")# 按顺序找到对应坐标0123分别是 左上，右上，右下，左下# 计算左上，右下s = pts.sum(axis = 1)rect[0] = pts[np.argmin(s)]rect[2] = pts[np.argmax(s)]# 计算右上和左下diff = np.diff(pts, axis = 1)rect[1] = pts[np.argmin(diff)]rect[3] = pts[np.argmax(diff)]return rectdef four_point_transform(image, pts):# 获取输入坐标点rect = order_points(pts)(tl, tr, br, bl) = rect# 计算输入的w和h值widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))# 因为类似梯形，所以取最大值maxWidth = max(int(widthA), int(widthB))heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))maxHeight = max(int(heightA), int(heightB))# 变换后对应坐标位置dst = np.array([[0, 0],[maxWidth - 1, 0],[maxWidth - 1, maxHeight - 1],[0, maxHeight - 1]], dtype = "float32")# 计算变换矩阵M = cv2.getPerspectiveTransform(rect, dst)warped = cv2.warpPerspective(image, M, (maxWidth, maxHeight))# 返回变换后结果return warped
def sort_contours(cnts, method="left-to-right"):# reverse：控制排序是升序还是降序（例如 "从左到右" 是升序，"从右到左" 是降序）。reverse = False# i：控制用边界框的 x 坐标（i=0）还是 y 坐标（i=1）作为排序依据（水平排序用 x，垂直排序用 y）。i = 0if method == "right-to-left" or method == "bottom-to-top":reverse = Trueif method == "top-to-bottom" or method == "bottom-to-top":i = 1#     cv2.boundingRect(c)返回轮廓c的最小外接矩形，格式为(x, y, width, height)，其中(x, y)是矩形左上角坐标。boundingBoxes = [cv2.boundingRect(c) for c in cnts]# zip(cnts, boundingBoxes)将轮廓与其对应的边界框配对(cnts, boundingBoxes) = zip(*sorted(zip(cnts, boundingBoxes),key=lambda b: b[1][i], reverse=reverse))# 排序后的轮廓列表（cnts），对应的排序后边界框列表（boundingBoxes）return cnts, boundingBoxes
def cv_show(name,img):cv2.imshow(name, img)cv2.waitKey(0)cv2.destroyAllWindows()  # 预处理
image = cv2.imread("./images/test_01.png")
contours_img = image.copy()
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
# 高斯滤波---》去掉噪音点
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
cv_show('blurred',blurred)
# 边缘检测
edged = cv2.Canny(blurred, 75, 200)
cv_show('edged',edged)# 轮廓检测，会返回两个值，[1]表示只需要轮廓
cnts = cv2.findContours(edged.copy(), cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)[0]
cv2.drawContours(contours_img,cnts,-1,(0,0,255),3)
cv_show('contours_img',contours_img)
docCnt = None# 确保检测到了
if len(cnts) > 0:# 根据轮廓大小进行排序cnts = sorted(cnts, key=cv2.contourArea, reverse=True)# 遍历每一个轮廓for c in cnts:# 近似，# 计算轮廓的周长，True表示轮廓是闭合的peri = cv2.arcLength(c, True)# 对轮廓进行多边形近似，参数0.02 * peri表示近似精度（周长的 2%）approx = cv2.approxPolyDP(c, 0.02 * peri, True)# 准备做透视变换# 当近似后的多边形有 4 个顶点时，认为找到了四边形（通常是矩形文档），将其保存到docCnt并跳出循环。if len(approx) == 4:docCnt = approxbreak# 执行透视变换，，因为手机照出来的不是真正的长方形，所以要投射变换
warped = four_point_transform(gray, docCnt.reshape(4, 2))
cv_show('warped',warped)# Otsu's 阈值处理，THRESH_OTSU自动计算阈值来划分，但是第二个参数要为0
thresh = cv2.threshold(warped, 0, 255,cv2.THRESH_BINARY_INV | cv2.THRESH_OTSU)[1]
cv_show('thresh',thresh)
thresh_Contours = thresh.copy()# 找到每一个圆圈轮廓
cnts = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)[0]
cv2.drawContours(thresh_Contours,cnts,-1,(0,0,255),3)
cv_show('thresh_Contours',thresh_Contours)
questionCnts = []# 遍历，只要圆形
for c in cnts:# 计算比例和大小，计算外接矩形boundingRect---》圆的外接矩形，h和w差不多一样大(x, y, w, h) = cv2.boundingRect(c)ar = w / float(h)# 根据实际情况指定标准if w >= 20 and h >= 20 and ar >= 0.9 and ar <= 1.1:questionCnts.append(c)# 按照从上到下进行排序
questionCnts = sort_contours(questionCnts,method="top-to-bottom")[0]
correct = 0# 每排有5个选项，生成步长为 5 的索引序列（0,5,10...），用于按排取轮廓
# q：当前是第几排（从 0 开始计数）
# i：当前排的起始索引（如第 1 排从 i=0 开始，第 2 排从 i=5 开始）
for (q, i) in enumerate(np.arange(0, len(questionCnts), 5)):# 排序# questionCnts[i:i + 5]：截取当前排的 5 个选项轮廓# sort_contours(...)：调用之前的排序函数，默认按 "从左到右" 排序# [0]：取排序后的轮廓列表（因为sort_contours返回两个值：轮廓列表和边界框列表）cnts = sort_contours(questionCnts[i:i + 5])[0]bubbled = None# 遍历每一个结果# j：当前选项在这一排中的索引（0-4，对应 5 个选项）for (j, c) in enumerate(cnts):# 使用mask来判断结果mask = np.zeros(thresh.shape, dtype="uint8")cv2.drawContours(mask, [c], -1, 255, -1) #-1表示填充cv_show('mask',mask)# 通过计算非零点数量来算是否选择这个答案# mask与thresh进行and操作，， # 只保留掩码区域内的阈值图像内容mask = cv2.bitwise_and(thresh, thresh, mask=mask)# # 统计掩码区域内非零像素的数量（即被涂黑的像素数）total = cv2.countNonZero(mask)# 通过阈值判断。。。找出最大黑色像素点---》被涂的位置，j表示涂的哪个选项，j=1表示选的Bif bubbled is None or total > bubbled[0]:bubbled = (total, j)# 对比正确答案color = (0, 0, 255)k = ANSWER_KEY[q]# 判断正确,bubbled[1]就是jif k == bubbled[1]:color = (0, 255, 0)correct += 1# 绘图cv2.drawContours(warped, [cnts[k]], -1, color, 3)score = (correct / 5.0) * 100
print("[INFO] score: {:.2f}%".format(score))
cv2.putText(warped, "{:.2f}%".format(score), (10, 30),cv2.FONT_HERSHEY_SIMPLEX, 0.9, (0, 0, 255), 2)
cv2.imshow("Original", image)
cv2.imshow("Exam", warped)
cv2.waitKey(0)

总结
