深度学习实验一之图像特征提取和深度学习训练数据标注

news 2025/10/16 6:37:32

1、安装 Anaconda

从 Anaconda 官网（https://www.anaconda.com/）下载对应操作系统（Windows/macOS/Linux）的安装包，双击运行安装程序，按提示完成安装（建议勾选 “Add Anaconda3 to my PATH environment variable”，方便后续命令行调用）；安装完成后，通过 “开始菜单”（Windows）或 “启动台”（macOS）打开 Anaconda Prompt，输入 conda --version，显示版本号则表明 Anaconda 安装成功。（网上相关教程较多，不再赘述）

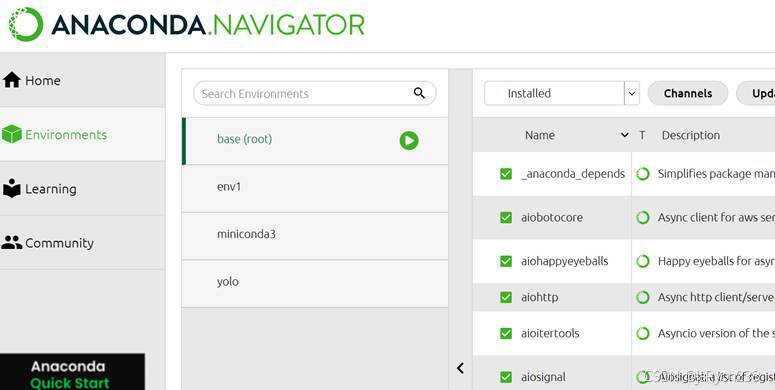

如下图所示。windows命令行cmd中输入conda –version回车显示anaconda版本号，说明安装成功，同时成功启动anaconda Navigator

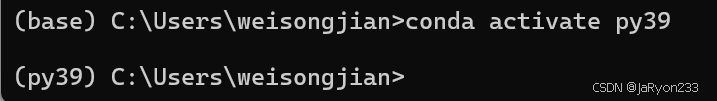

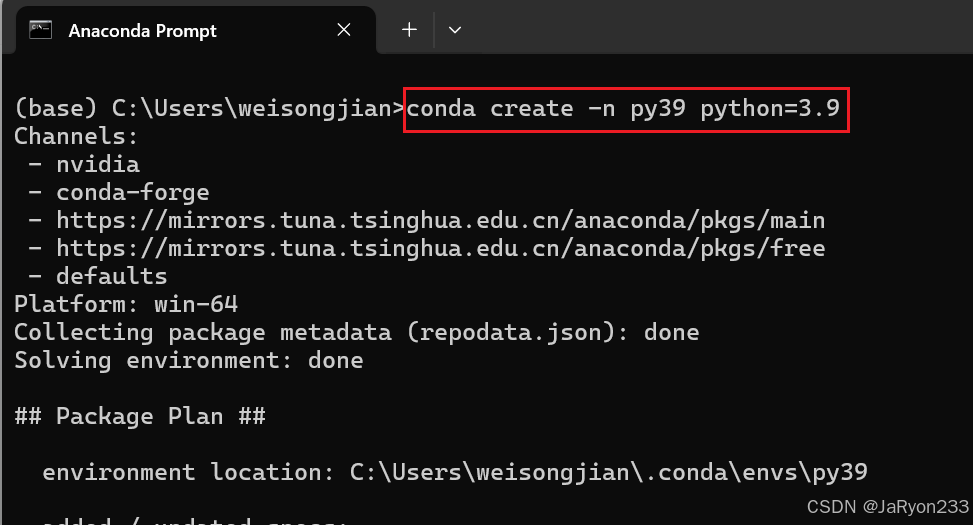

2、创建并激活conda环境

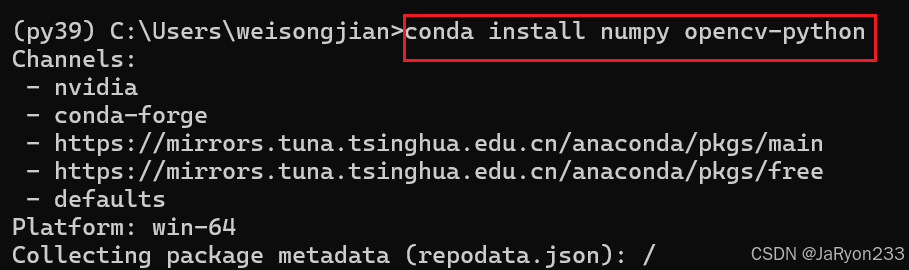

3、安装依赖库

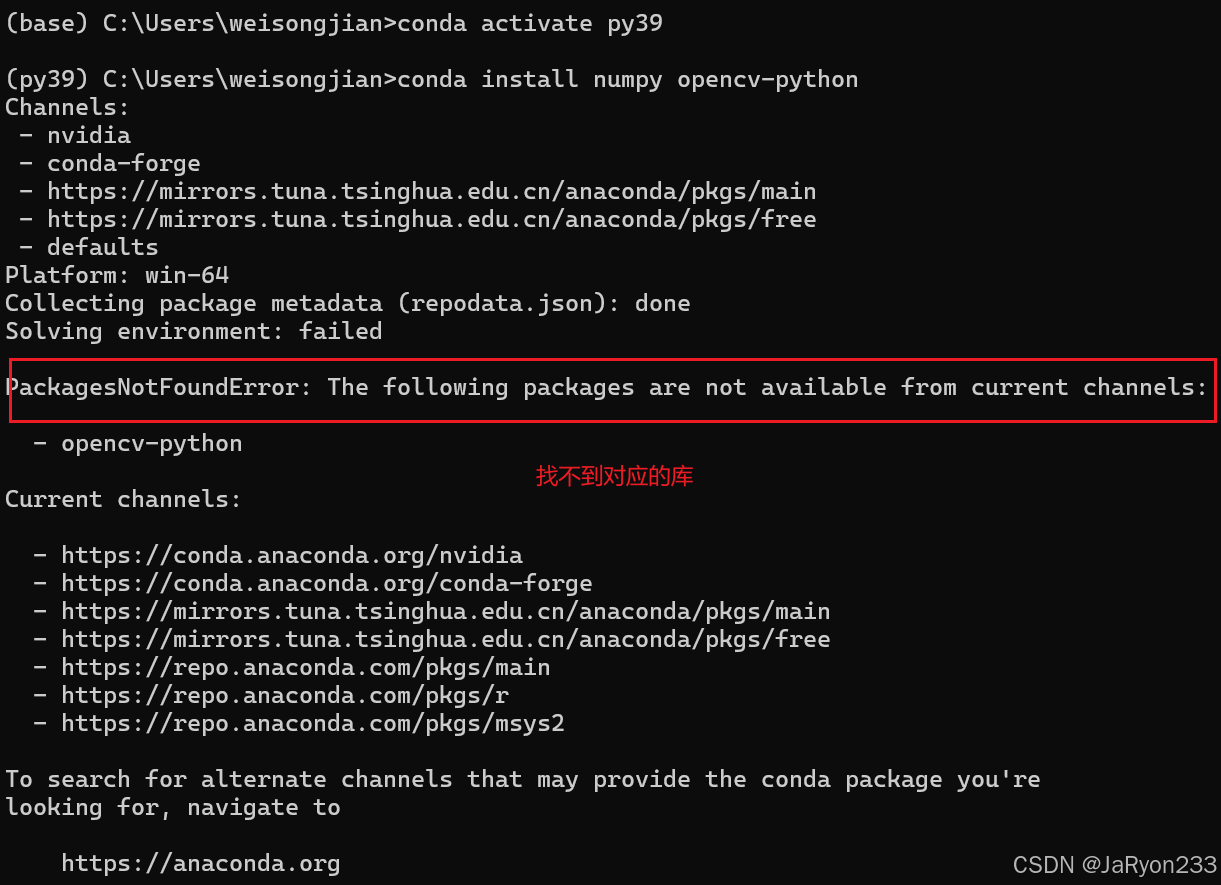

结果出现报错，提示在当前通道获取不到对应的依赖包。

尝试使用pip进行安装

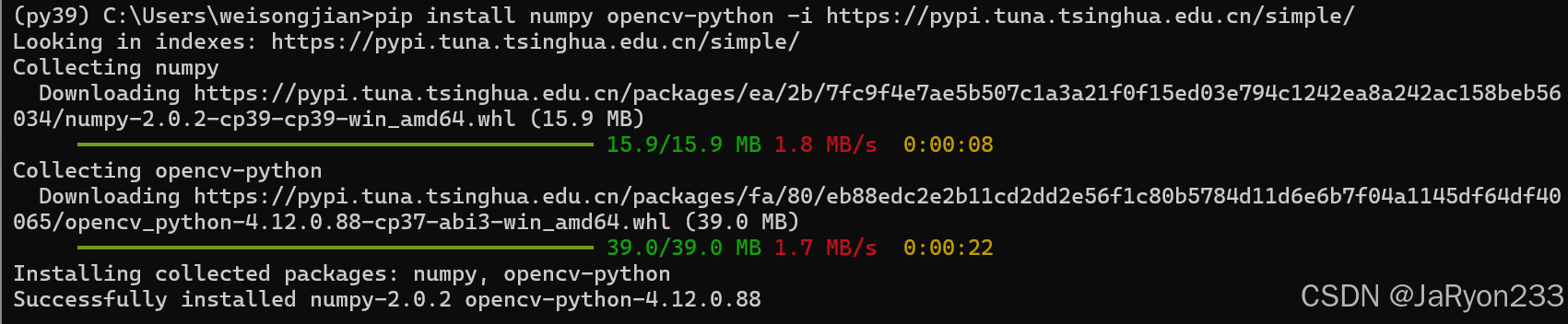

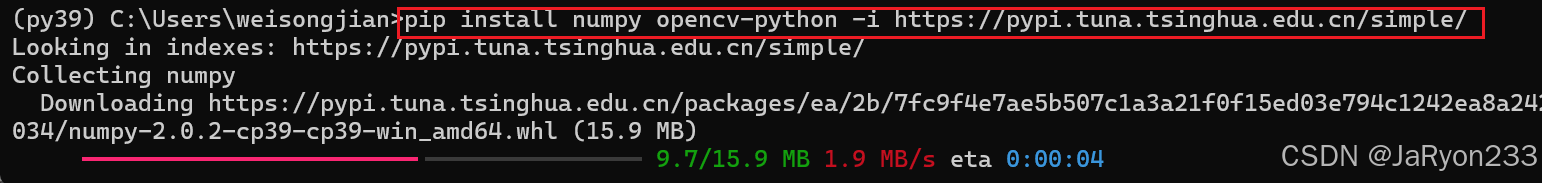

下载较慢，尝试使用国内镜像源，提高下载速度

安装完成

4、验证环境可用性

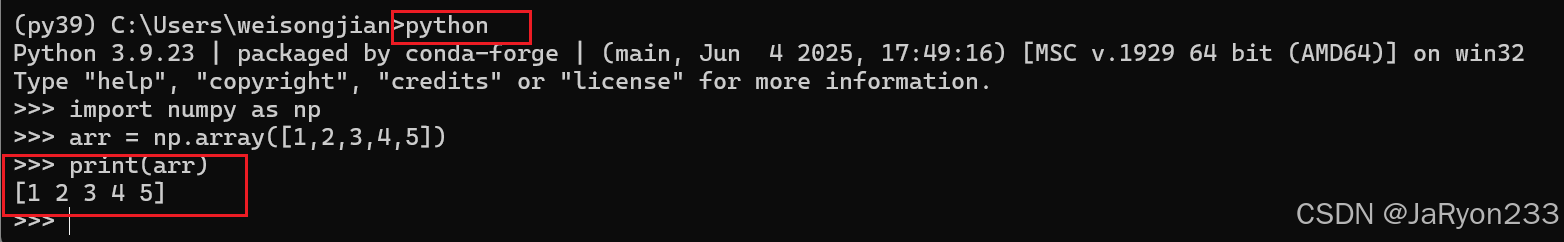

1、测试Numpy功能

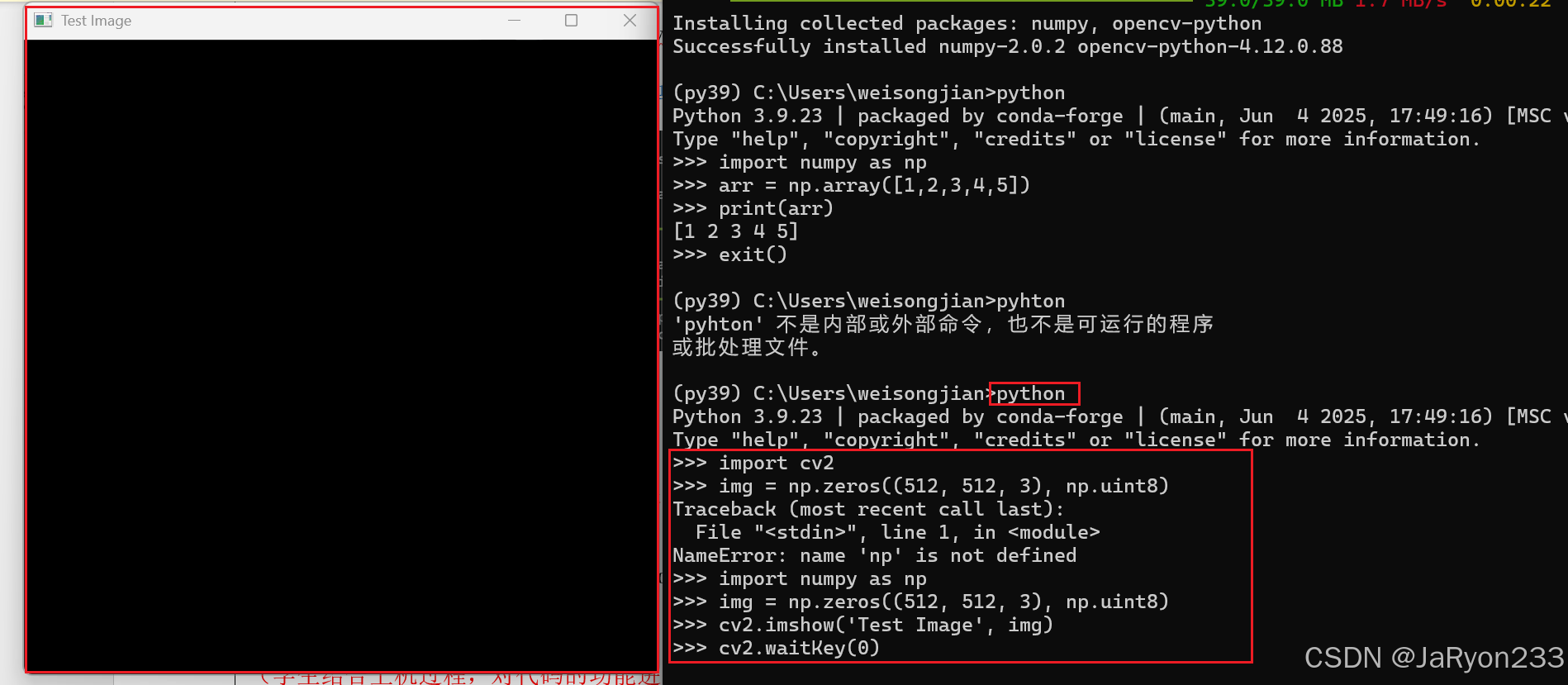

2、测试 OpenCV-Python

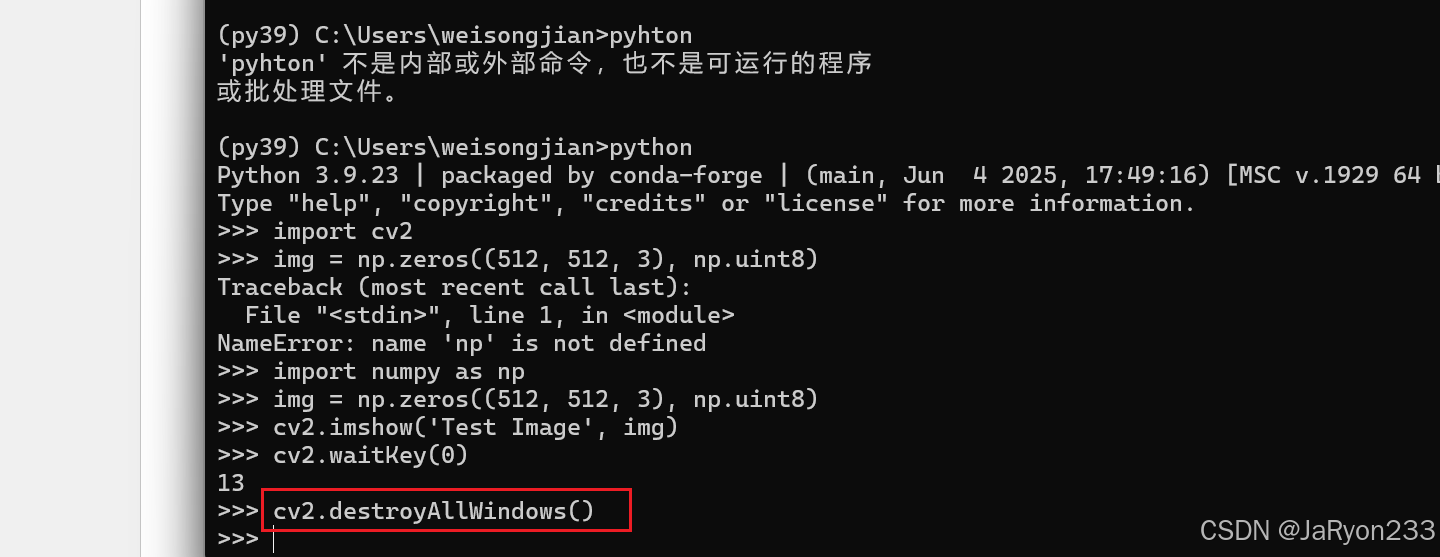

使用opencv创建一个窗口

点击任意键后关闭窗口。

说明opencv-python安装成功！

5、Pycharm安装与项目配置

1、安装pycharm

官网下载安装即可，如下图图标

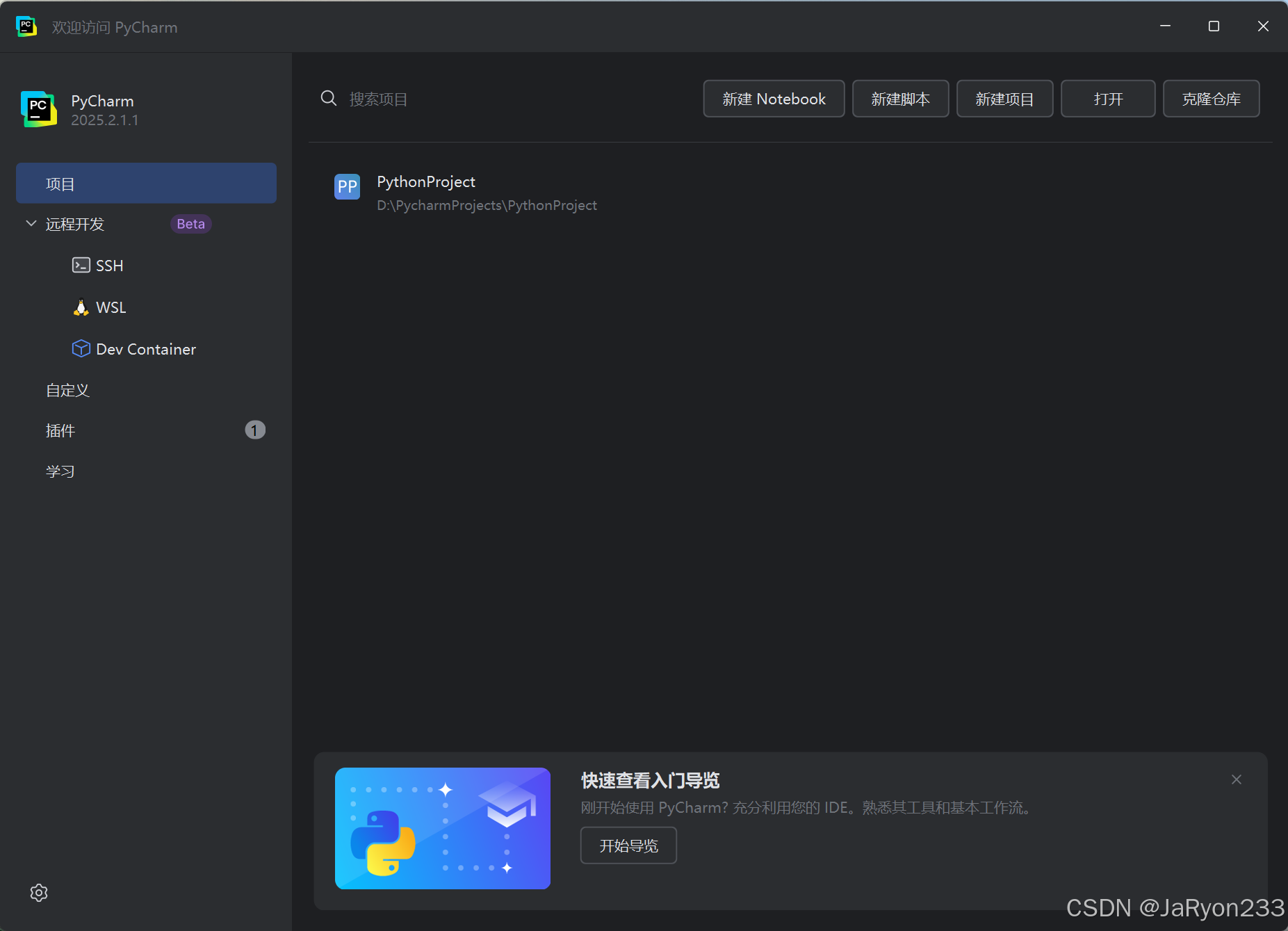

如下图所示，安装成功

2、配置 Pycharm 项目与解释器

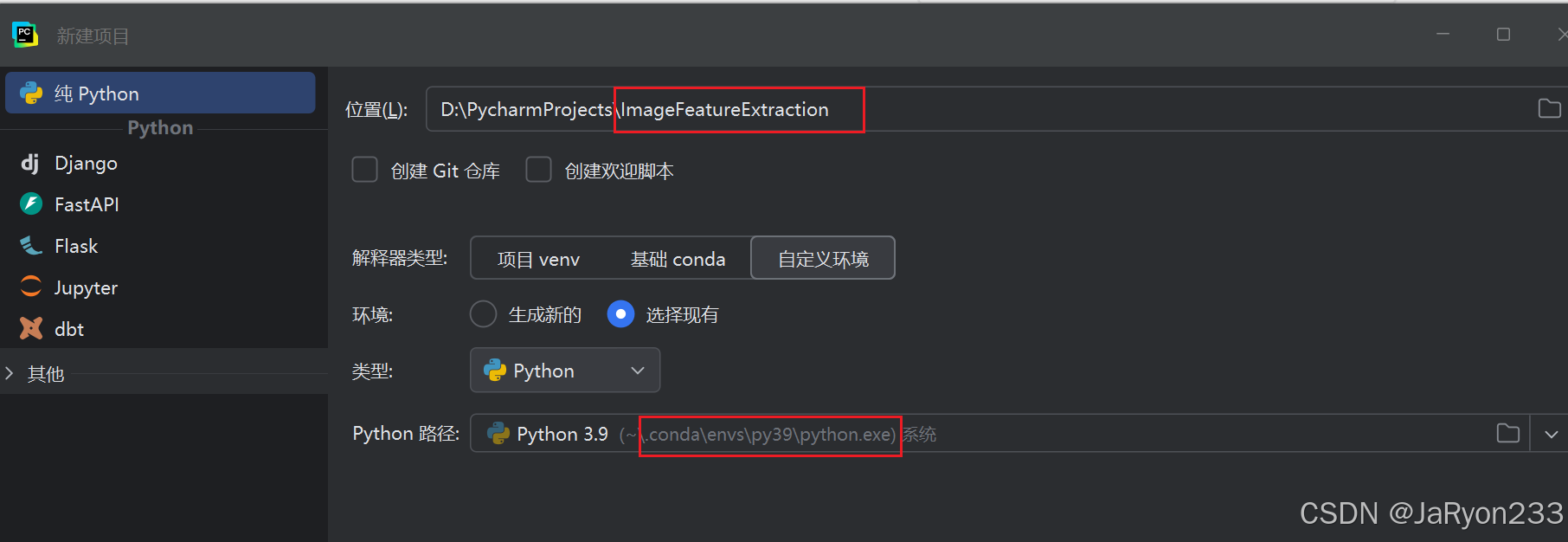

进入pycharm创建新项目，并解释器设置为刚刚创建的python虚拟环境

3、编写与运行边缘检测代码

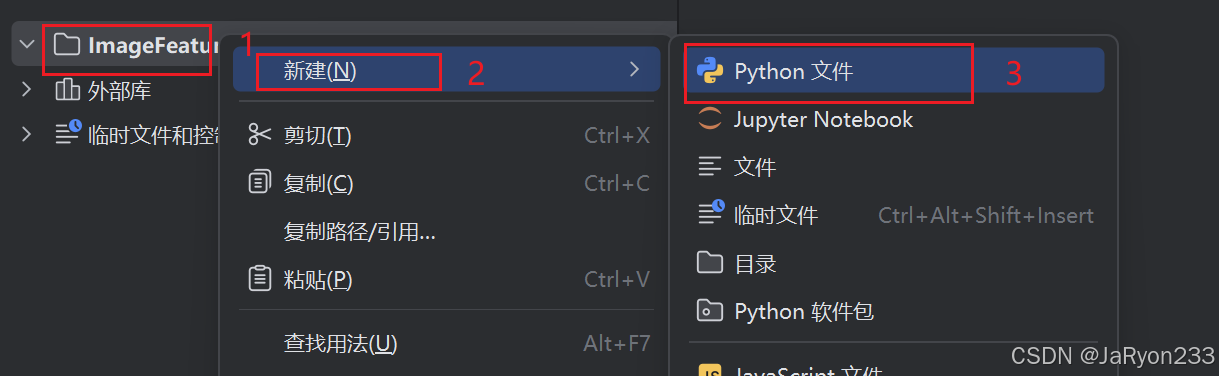

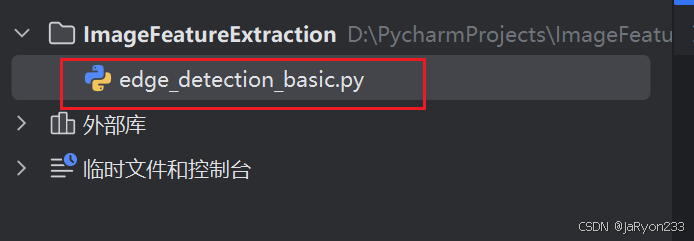

在创建好的项目中创建python文件，用于测试边缘检测。

然后，编写代码，如下

import cv2# 1. 读取测试图像
image = cv2.imread('panda.png', 0)# 检查图像是否成功读取（避免路径错误出现控制）
if image is None:print('Error: 无法读取图像，请检查文件路径或文件格式！')
else:# 2. Canny边缘检测（参数100为下限阈值，200为上限阈值，可调整）edges = cv2.Canny(image, 100, 200)# 3. 显示原始图像和边缘检测结果cv2.imshow('Original Gray Image', image)cv2.imshow('Canny Edge Detection Result', edges)# 4. 等待按键输入，按ESC键关闭窗口（避免窗口闪退）while True:key = cv2.waitKey(1)if key == 27:  # 27为ESC键的ASCII码break# 5. 关闭所有图像窗口，释放资源cv2.destroyAllWindows()# 6. 保存边缘检测结果cv2.imwrite('canny_edge_result.jpg', edges)print("边缘检测结果已保存为 canny_edge_result.jpg")

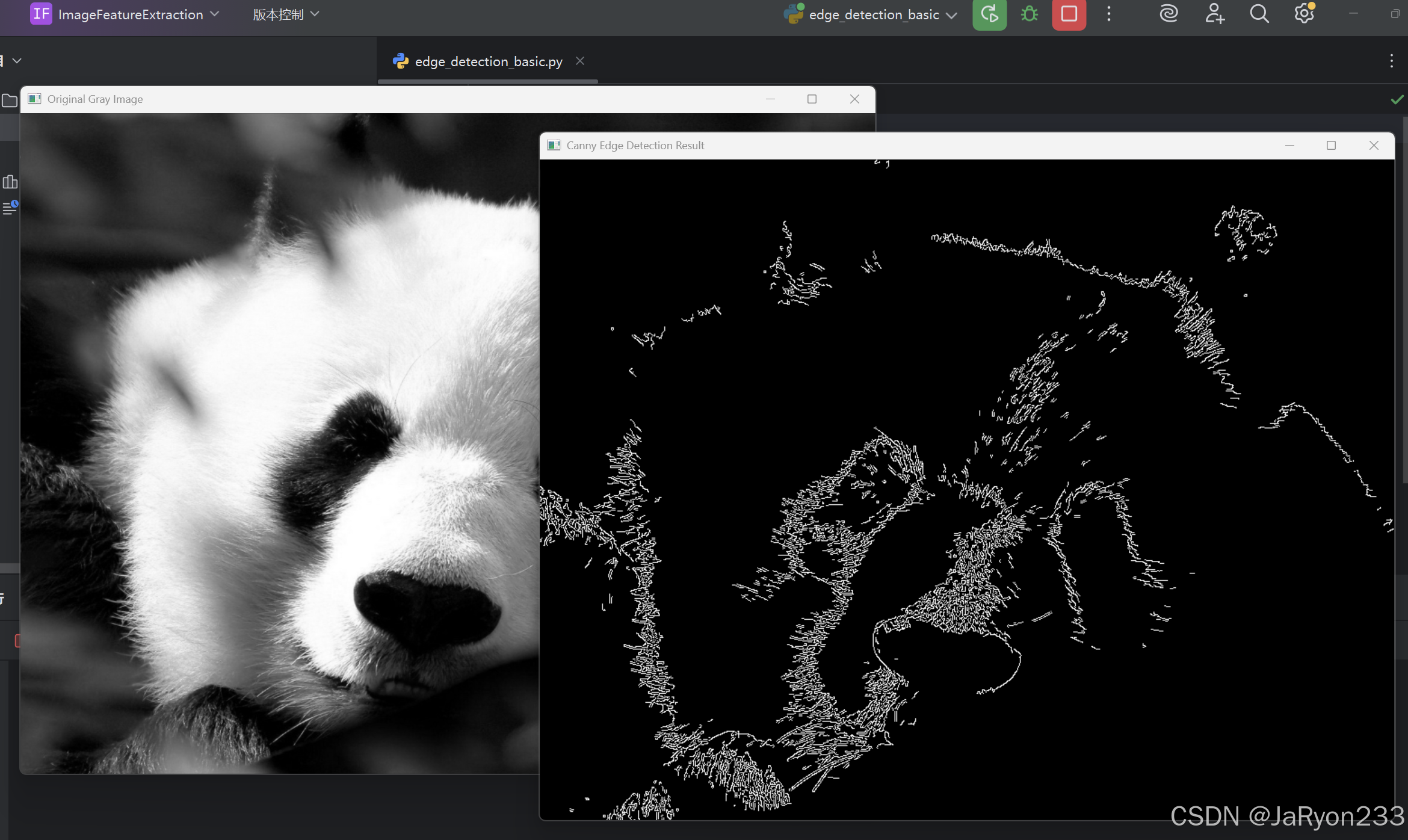

运行如下

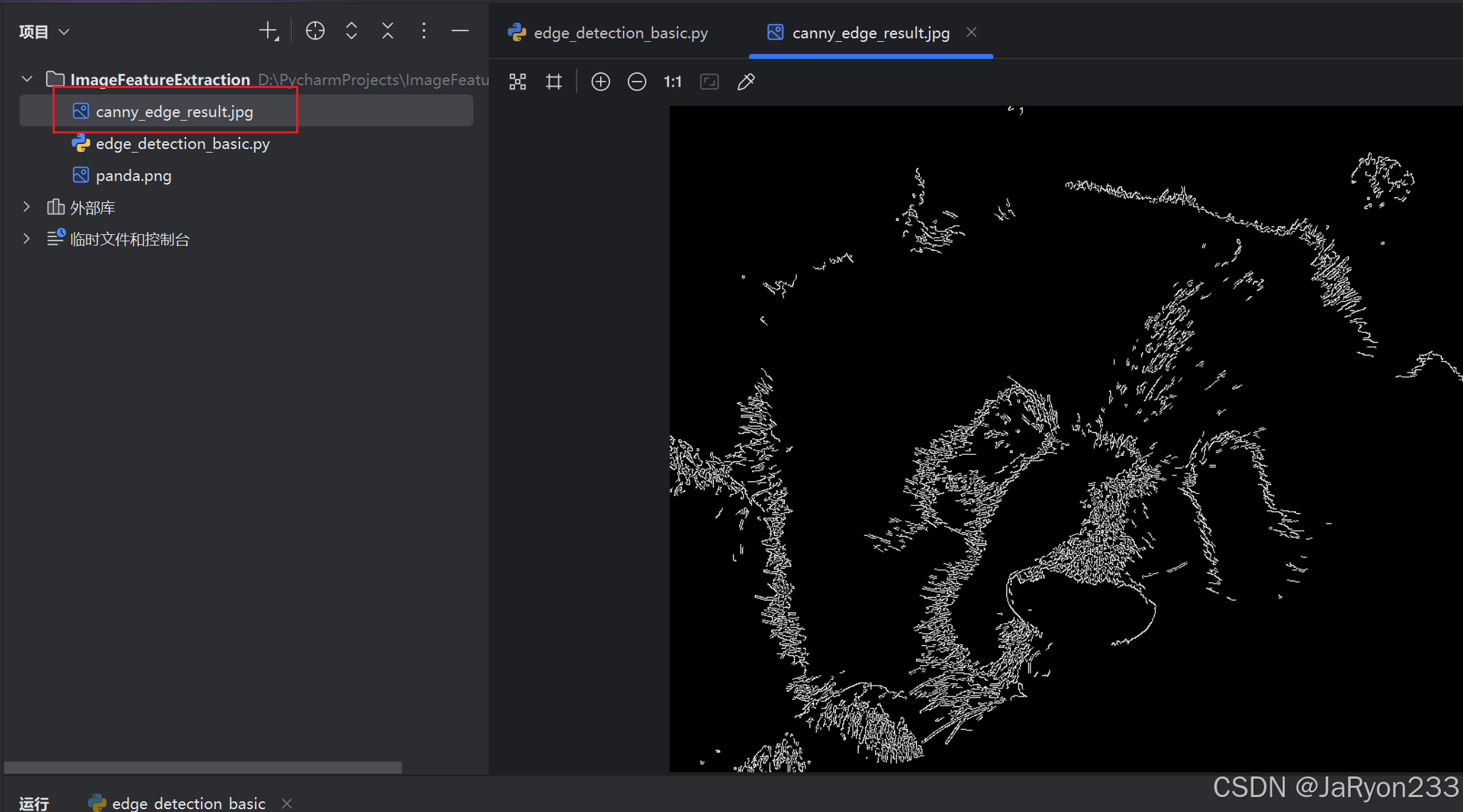

点击ESC键，后退出，并保存边缘图像在所在目录中，如下

6、基于不同算子的图像边缘特征检测

1、实验原理

Roberts 算子：采用 2×2 邻域，通过计算对角线方向的像素灰度差分（如 (f(x+1,y+1)-f(x,y)) 和 (f(x+1,y)-f(x,y+1))）检测边缘，对陡峭边缘响应灵敏，但抗噪声能力较弱。

Sobel 算子：采用 3×3 邻域，分别计算 x 方向（水平）和 y 方向（垂直）的梯度值，通过梯度幅值判断边缘，对噪声有一定抑制作用，能有效检测水平和垂直边缘。

Prewitt 算子：同样采用 3×3 邻域，通过邻域像素平均差分计算梯度，对边缘的平滑作用优于 Sobel 算子，抗噪声能力更强，但边缘定位精度略低。

2、代码编写

创建名为 “edge_detection_operators.py” 的文件，编写代码如下

import cv2
import numpy as np
# 读取灰度图像
image = cv2.imread('panda.png', 0)
if image is None:print("Error: 无法读取图像！")exit()# 1. Roberts算子边缘检测（自定义卷积核）
roberts_x = np.array([[1, 0], [0, -1]], dtype=np.float32)  # x方向（对角线1）
roberts_y = np.array([[0, 1], [-1, 0]], dtype=np.float32)  # y方向（对角线2）
roberts_edge_x = cv2.filter2D(image, -1, roberts_x)  # 卷积计算x方向边缘
roberts_edge_y = cv2.filter2D(image, -1, roberts_y)  # 卷积计算y方向边缘
roberts_edge = cv2.addWeighted(roberts_edge_x, 0.5, roberts_edge_y, 0.5, 0)  # 融合两个方向边缘# 2. Sobel算子边缘检测（OpenCV内置函数）
sobel_x = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)  # x方向，ksize为卷积核大小
sobel_y = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)  # y方向
sobel_x_abs = cv2.convertScaleAbs(sobel_x)  # 转换为绝对值（避免负梯度被截断）
sobel_y_abs = cv2.convertScaleAbs(sobel_y)
sobel_edge = cv2.addWeighted(sobel_x_abs, 0.5, sobel_y_abs, 0.5, 0)  # 融合边缘# 3. Prewitt算子边缘检测（自定义卷积核）
prewitt_x = np.array([[-1, 0, 1], [-1, 0, 1], [-1, 0, 1]], dtype=np.float32)  # x方向
prewitt_y = np.array([[-1, -1, -1], [0, 0, 0], [1, 1, 1]], dtype=np.float32)  # y方向
prewitt_edge_x = cv2.filter2D(image, -1, prewitt_x)
prewitt_edge_y = cv2.filter2D(image, -1, prewitt_y)
prewitt_edge = cv2.addWeighted(prewitt_edge_x, 0.5, prewitt_edge_y, 0.5, 0)# 显示所有结果
cv2.imshow('Original Image', image)
cv2.imshow('Roberts Edge Detection', roberts_edge)
cv2.imshow('Sobel Edge Detection', sobel_edge)
cv2.imshow('Prewitt Edge Detection', prewitt_edge)
# 保存结果
cv2.imwrite('roberts_edge.jpg', roberts_edge)
cv2.imwrite('sobel_edge.jpg', sobel_edge)
cv2.imwrite('prewitt_edge.jpg', prewitt_edge)
# 等待按键关闭窗口
cv2.waitKey(0)
cv2.destroyAllWindows()
print("所有边缘检测结果已保存！")

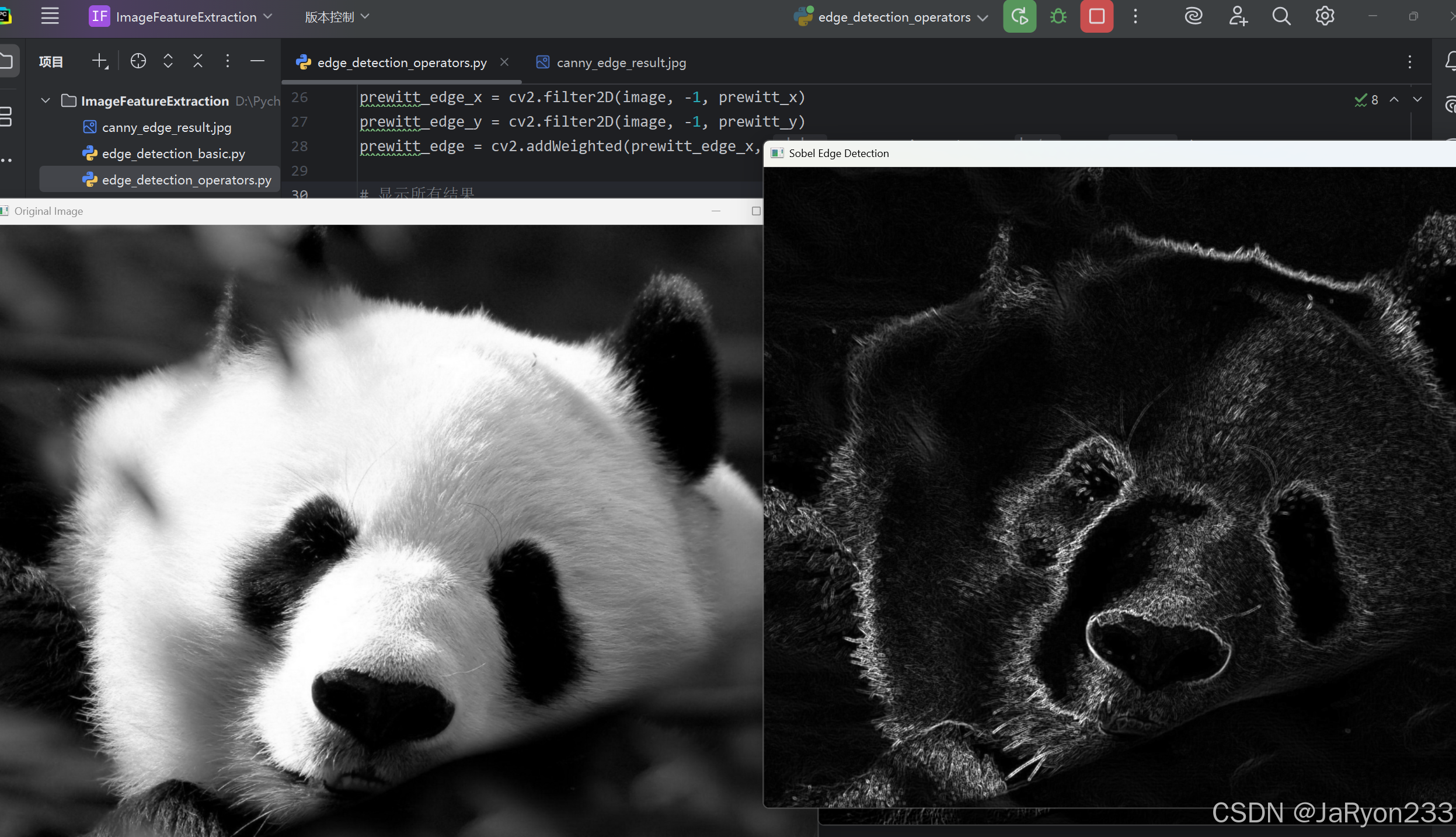

运行代码，如下

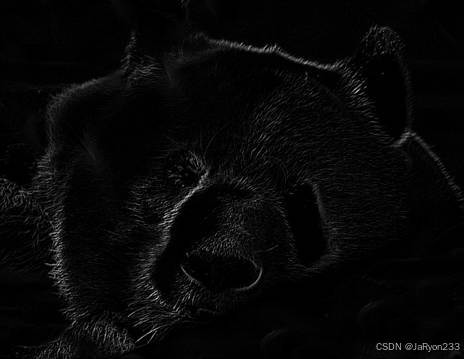

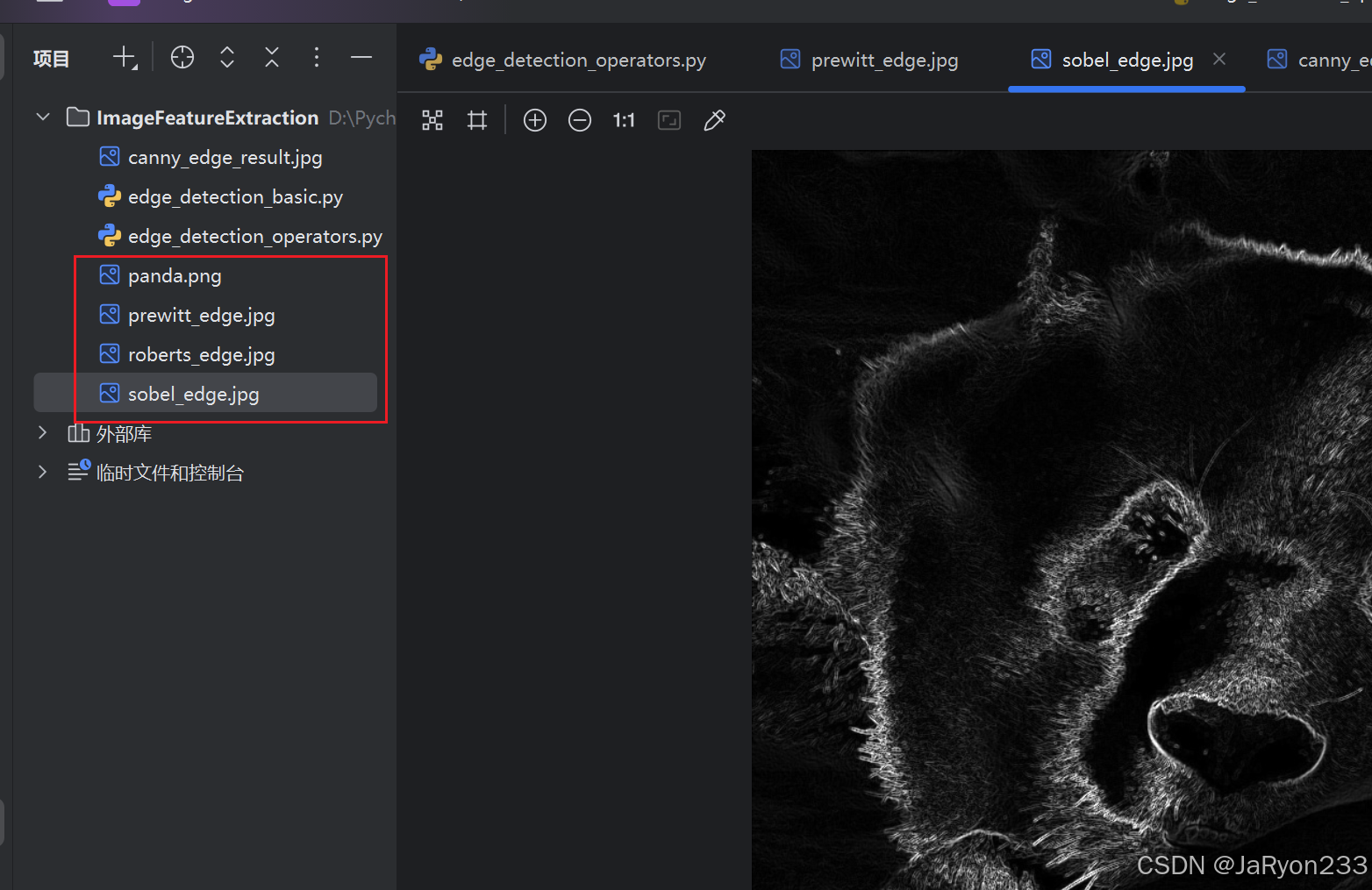

成功显示三种算子处理过的边缘图像以及原始灰度图像，并保存三种算子处理后的图像在工程目录，如下图所示。

3、简单分析

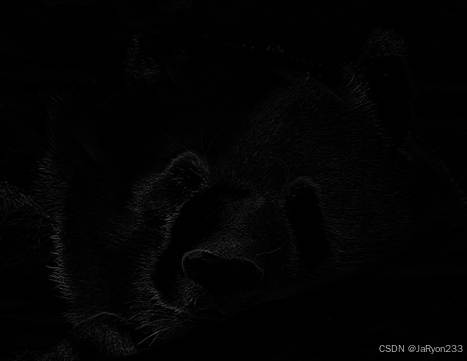

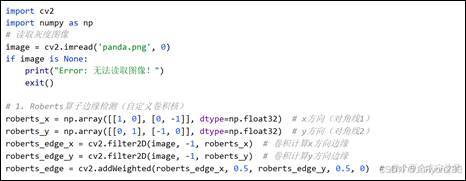

首先展示Roberts算子代码截图以及实验结果，如下图所示。

分析：通过自定义x、y方向的卷积核，用filter2D计算两个方向边缘，再用addWeighted融合，实现对角边缘检测，对陡峭低噪声边缘敏感。

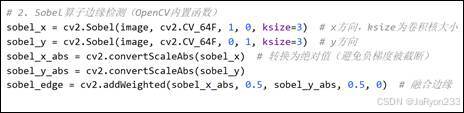

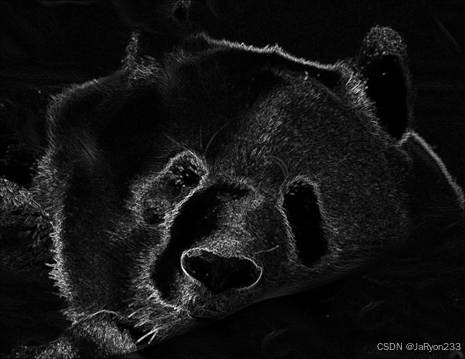

其次展示Sobel算子代码截图以及实验结果，如下图所示。

分析：借助 OpenCV 内置Sobel函数计算x、y方向梯度，经convertScaleAbs转绝对值后，用addWeighted融合，能有效检测不同方向边缘，抗噪性较好。

最后展示Prewitt算子代码截图以及实验结果，如下图所示。

分析：自定义x、y方向卷积核，经filter2D计算边缘后用addWeighted融合，对水平和垂直边缘检测效果较好，在一定程度上抑制噪声。

7、基于三种算子的图像特征点提取（以 Harris、SIFT、ORB 为例）

1、实验原理

Harris 算子：通过计算图像局部区域的灰度变化矩阵（自相关矩阵），分析矩阵的特征值判断该区域是否为角点（特征值均较大则为角点），具有旋转不变性，但不具备尺度不变性。

SIFT 算子（尺度不变特征变换）：通过构建尺度空间（高斯金字塔）检测不同尺度下的极值点，计算极值点的方向信息，生成具有尺度、旋转不变性的特征描述子，适用于复杂场景下的特征匹配，但计算速度较慢。

ORB 算子（Oriented FAST and Rotated BRIEF）：基于 FAST 算子检测特征点，结合 BRIEF 描述子并加入方向信息，具有尺度、旋转不变性，且计算速度远快于 SIFT（无专利限制），适合实时场景。

2、代码实现

考虑到黑色背景比较影响视觉，因此改成白色主题，

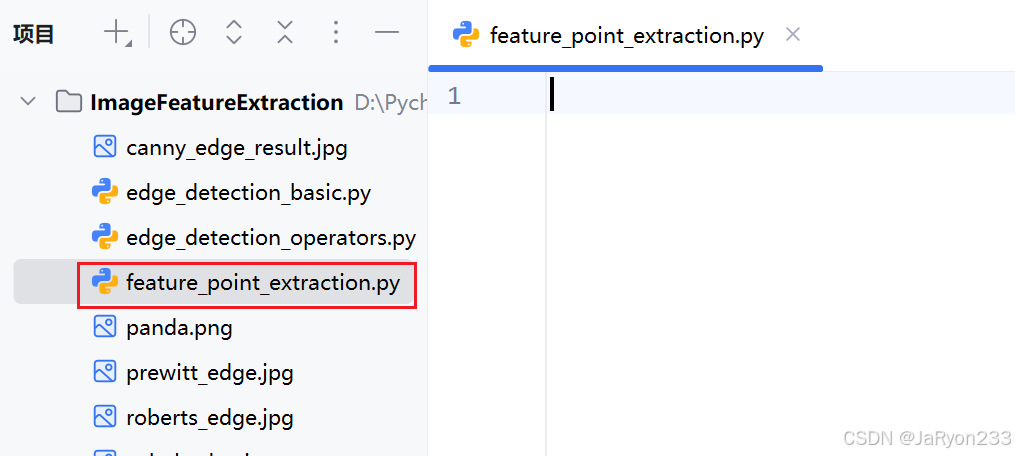

继续创建python文件，编写特征点提取代码

代码如下

import cv2
import numpy as np# 读取彩色图像（特征点绘制需彩色图像背景）
image = cv2.imread('panda.png')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 转为灰度图用于特征点检测
if image is None:print("Error: 无法读取图像！")exit()# 复制原始图像用于绘制不同算子的特征点（避免相互覆盖）
img_harris = image.copy()
img_sift = image.copy()
img_orb = image.copy()# 1. Harris角点检测
# 步骤1：计算灰度图的协方差矩阵（使用 Sobel 算子计算梯度）
gray_float = np.float32(gray)
harris_corners = cv2.cornerHarris(gray_float, blockSize=2, ksize=3, k=0.04)
# 步骤2：膨胀结果（使角点更明显，便于绘制）
harris_corners = cv2.dilate(harris_corners, None)
# 步骤3：标记角点（阈值设为最大值的0.01，超过阈值则视为角点，用红色标记）
img_harris[harris_corners > 0.01 * harris_corners.max()] = [0, 0, 255]  # BGR格式，红色为[0,0,255]# 2. SIFT特征点检测（OpenCV 4.x需安装opencv-contrib-python，避免专利问题）
# 安装命令：conda install -c conda-forge opencv-contrib-python
sift = cv2.SIFT_create()
keypoints_sift, descriptors_sift = sift.detectAndCompute(gray, None)  # 检测特征点并计算描述子
# 绘制特征点（参数：图像、特征点、绘制颜色、特征点大小）
img_sift = cv2.drawKeypoints(image, keypoints_sift, img_sift, color=(0, 255, 0), flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)# 3. ORB特征点检测（OpenCV内置，无专利限制）
orb = cv2.ORB_create(nfeatures=500)  # nfeatures设为最大特征点数量
keypoints_orb, descriptors_orb = orb.detectAndCompute(gray, None)
# 绘制特征点（用蓝色标记）
img_orb = cv2.drawKeypoints(image, keypoints_orb, img_orb, color=(255, 0, 0), flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)# 显示结果
cv2.imshow('Harris Corners', img_harris)
cv2.imshow('SIFT Feature Points', img_sift)
cv2.imshow('ORB Feature Points', img_orb)
# 保存结果
cv2.imwrite('harris_corners.jpg', img_harris)
cv2.imwrite('sift_features.jpg', img_sift)
cv2.imwrite('orb_features.jpg', img_orb)
# 打印特征点数量
print(f"Harris角点数量：{len(np.where(harris_corners > 0.01 * harris_corners.max())[0])}")
print(f"SIFT特征点数量：{len(keypoints_sift)}")
print(f"ORB特征点数量：{len(keypoints_orb)}")# 等待按键关闭窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

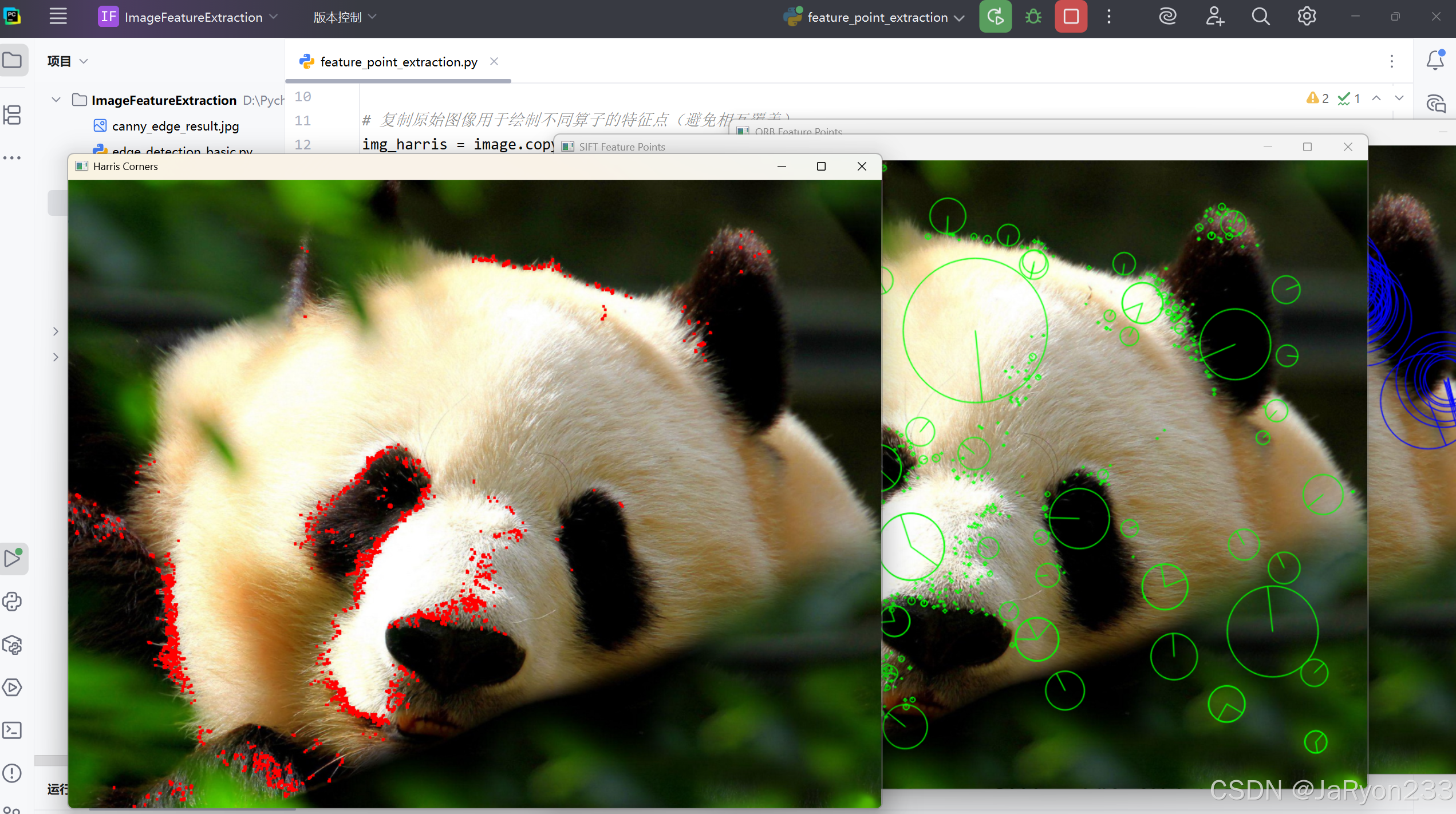

运行代码，效果如下

3、简单分析

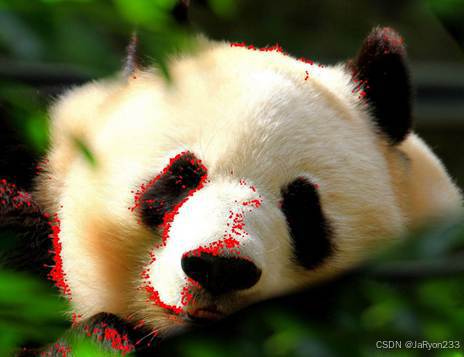

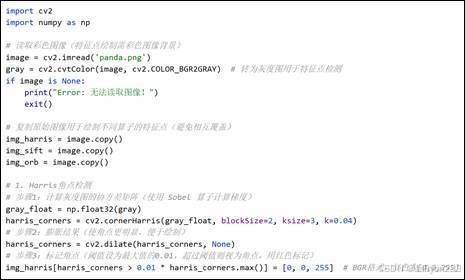

首先是基于Harris 算子的代码、实验结果及分析：

分析：将灰度图转为浮点型后用cornerHarris计算角点，经dilate膨胀增强，通过阈值筛选出角点并用红色标记，适合检测图像中的角点特征。

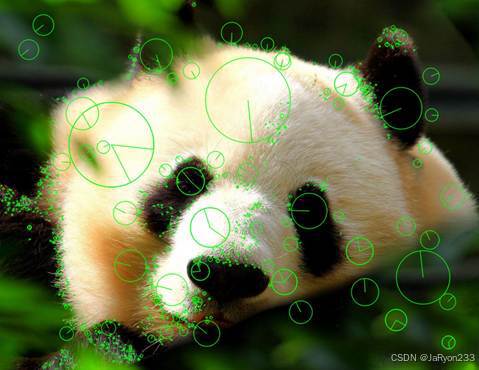

其次是基于SIFT 算子的代码、实验结果及分析：

分析：通过SIFT_create()创建检测器，调用detectAndCompute同时检测特征点和计算描述子，用绿色绘制含大小方向信息的特征点，能提取稳定的尺度不变特征。

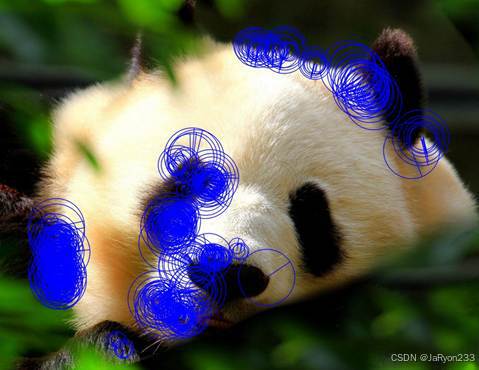

最后是基于ORB 算子的代码、实验结果及分析：

分析：用ORB_create初始化并设置最大特征点数量，检测计算后以蓝色绘制特征点，是无专利限制的快速特征检测方法，兼具旋转不变性。

8、基于三种方法的图像纹理特征提取（GLCM、LBP、Gabor）

1、实验原理

灰度共生矩阵（GLCM）：统计图像中距离为 d、角度为 θ 的两个像素的灰度值组合出现频率，生成矩阵后计算对比度（纹理清晰度）、相关性（像素灰度相关性）、能量（纹理均匀度）、熵（纹理复杂度）等特征，描述图像纹理的宏观特性。

局部二值模式（LBP）：对每个像素，将其与 3×3 邻域内的 8 个像素比较，大于中心像素则记为 1，否则记为 0，组成 8 位二进制数作为该像素的 LBP 值，通过统计 LBP 值的直方图反映图像纹理的局部特征，对光照变化有较强鲁棒性。

Gabor 滤波器：基于高斯函数调制的正弦波，可通过调整方向（theta）、尺度（sigma）、频率（lambda）等参数，对不同方向和尺度的纹理进行响应，提取纹理的方向和频率特征，模拟人类视觉系统对纹理的感知。

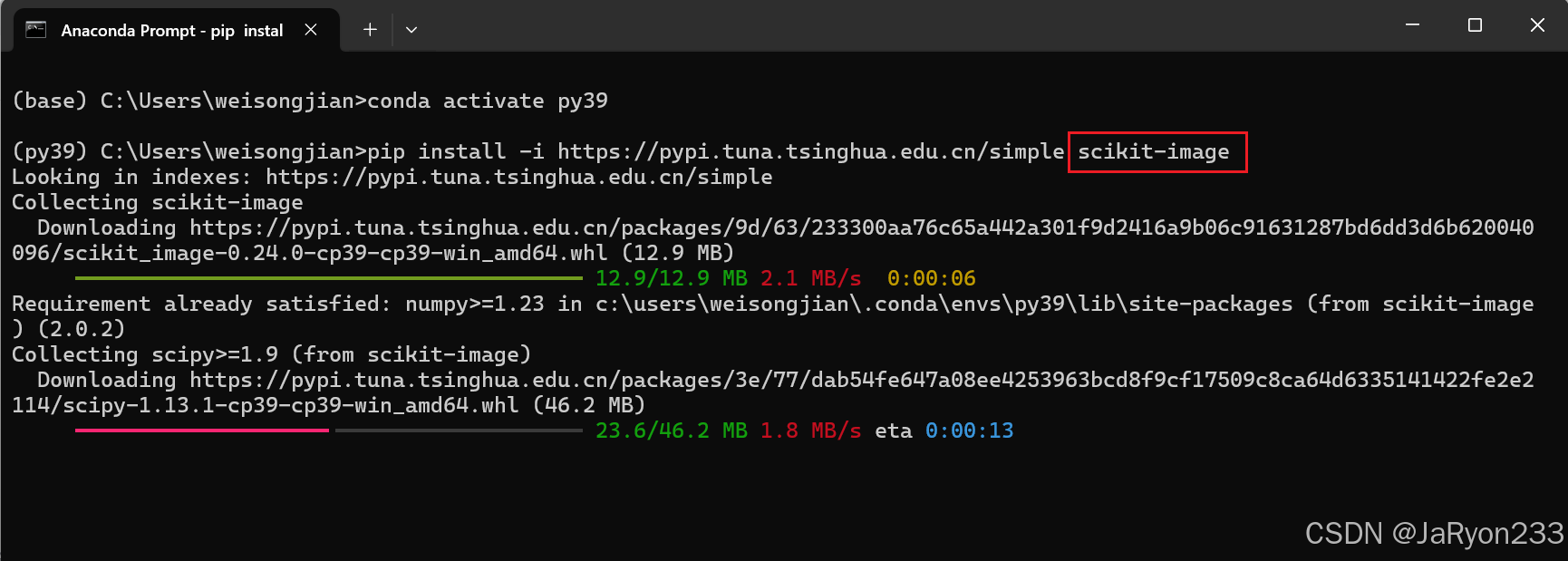

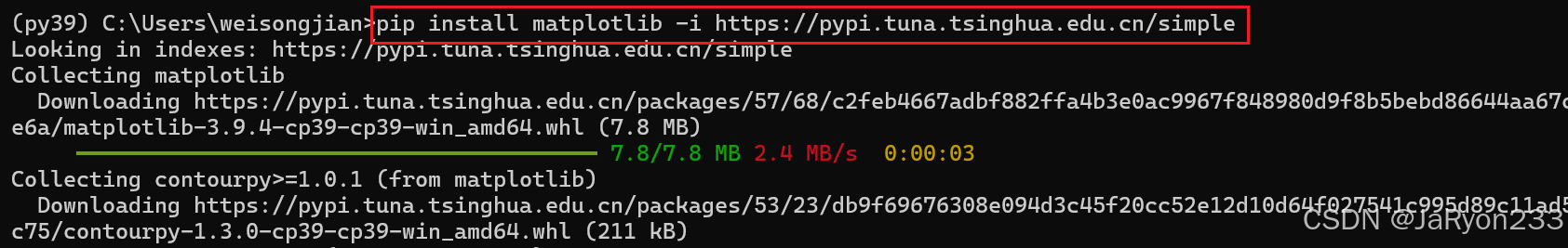

2、安装依赖包

3、代码实现

同理，创建名为 “texture_feature_extraction.py” 的文件，编写代码如下

import cv2
import numpy as np
from skimage.feature import graycomatrix, graycoprops
from skimage.feature import local_binary_pattern
import matplotlib.pyplot as plt# 读取灰度图像
image = cv2.imread('panda.png', 0)
if image is None:print("Error: 无法读取图像！")exit()# 1. 灰度共生矩阵（GLCM）特征提取
# 步骤1：生成GLCM（距离d=1，角度theta=0°，灰度级设为256）
glcm = graycomatrix(image, distances=[1], angles=[0], levels=256, symmetric=True, normed=True)
# 步骤2：计算GLCM支持的特征（对比度、相关性、能量、均匀性）
contrast = graycoprops(glcm, 'contrast')[0, 0]
correlation = graycoprops(glcm, 'correlation')[0, 0]
energy = graycoprops(glcm, 'energy')[0, 0]
homogeneity = graycoprops(glcm, 'homogeneity')[0, 0]# 自定义计算熵
def calculate_entropy(glcm_matrix):# 确保矩阵是二维的glcm_2d = glcm_matrix[:, :, 0, 0]# 计算熵，熵的公式为 -sum(p * log2(p))，其中p是概率（这里GLCM已经归一化）entropy = 0for i in range(glcm_2d.shape[0]):for j in range(glcm_2d.shape[1]):if glcm_2d[i, j] > 0:entropy -= glcm_2d[i, j] * np.log2(glcm_2d[i, j])return entropyentropy = calculate_entropy(glcm)# 打印GLCM特征值
print("=" * 20)
print("GLCM纹理特征：")
print(f"对比度：{contrast:.4f}（值越大，纹理越清晰）")
print(f"相关性：{correlation:.4f}（值接近1，纹理越有规律）")
print(f"能量：{energy:.4f}（值越大，纹理越均匀）")
print(f"均匀性：{homogeneity:.4f}（值越大，纹理局部越均匀）")
print(f"熵：{entropy:.4f}（值越大，纹理越复杂）")# 2. 局部二值模式（LBP）特征提取
# 步骤1：计算LBP值（邻域半径1，邻域像素数8）
radius = 1
n_points = 8 * radius
lbp = local_binary_pattern(image, n_points, radius, method='uniform')  # uniform方法减少特征维度
# 步骤2：计算LBP直方图（反映纹理分布）
lbp_hist, _ = np.histogram(lbp.ravel(), bins=np.arange(0, n_points + 3), range=(0, n_points + 2))
lbp_hist = lbp_hist.astype("float")
lbp_hist /= (lbp_hist.sum() + 1e-6)  # 归一化（避免除以0）
# 显示LBP图像（将LBP值映射到0-255便于显示）
lbp_normalized = cv2.normalize(lbp, None, 0, 255, cv2.NORM_MINMAX, dtype=cv2.CV_8U)
cv2.imshow('LBP Image', lbp_normalized)
cv2.imwrite('lbp_image.jpg', lbp_normalized)
# 打印LBP直方图前5个值
print("=" * 20)
print("LBP纹理特征（归一化直方图前5个值）：")
for i in range(5):print(f"bin_{i}：{lbp_hist[i]:.4f}")# 3. Gabor滤波器纹理特征提取
def create_gabor_kernel(theta=0):"""创建Gabor滤波器核（参数：方向theta，单位弧度）"""sigma = 2.0  # 高斯标准差lambda_ = 8.0  # 正弦波波长gamma = 0.5  # 空间纵横比psi = 0  # 相位偏移ksize = 31  # 卷积核大小（奇数）kernel = cv2.getGaborKernel((ksize, ksize), sigma, theta, lambda_, gamma, psi, ktype=cv2.CV_32F)return kernel
# 步骤1：创建不同方向的Gabor核（0°、45°、90°、135°）
thetas = [0, np.pi/4, np.pi/2, 3*np.pi/4]
gabor_images = []
for theta in thetas:kernel = create_gabor_kernel(theta)# 步骤2：用Gabor核卷积图像（提取对应方向的纹理）gabor_img = cv2.filter2D(image, cv2.CV_8UC3, kernel)gabor_images.append(gabor_img)# 显示各方向Gabor滤波结果direction = int(theta * 180 / np.pi)cv2.imshow(f'Gabor Filter (Direction {direction}°)', gabor_img)cv2.imwrite(f'gabor_{direction}deg.jpg', gabor_img)
# 等待按键关闭窗口
print("=" * 20)
print("Gabor滤波结果已保存，按任意键关闭窗口...")
cv2.waitKey(0)
cv2.destroyAllWindows()

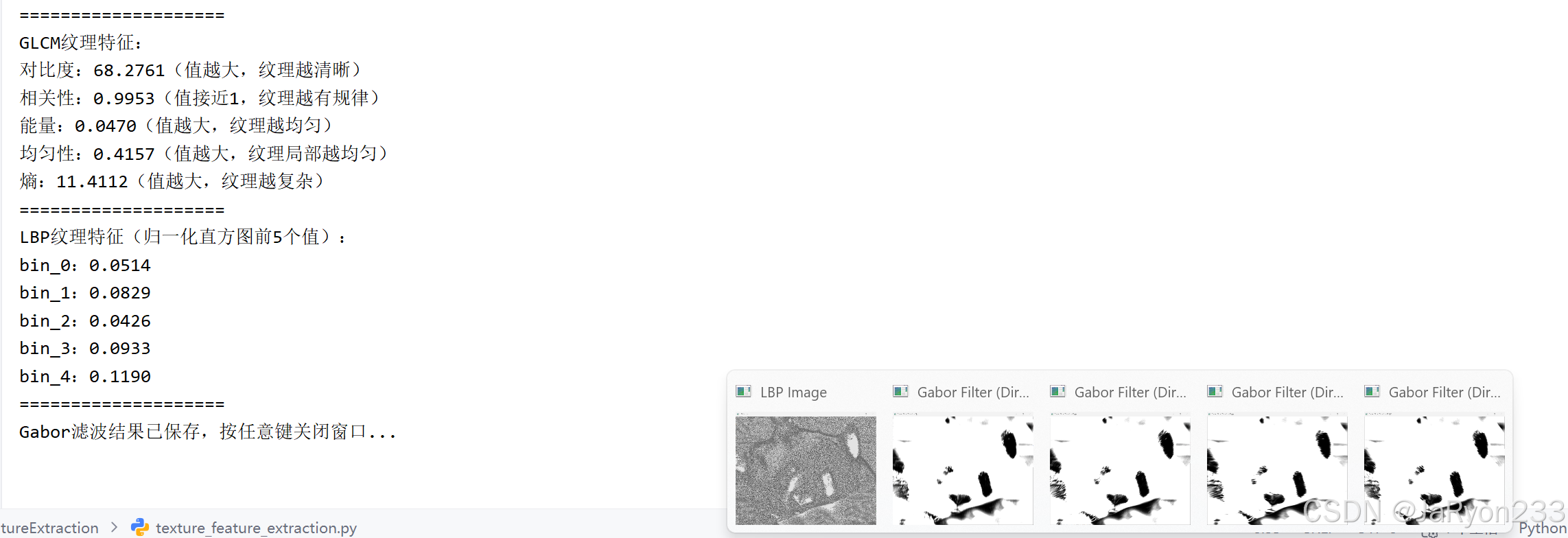

代码运行后，如下

4、简单分析

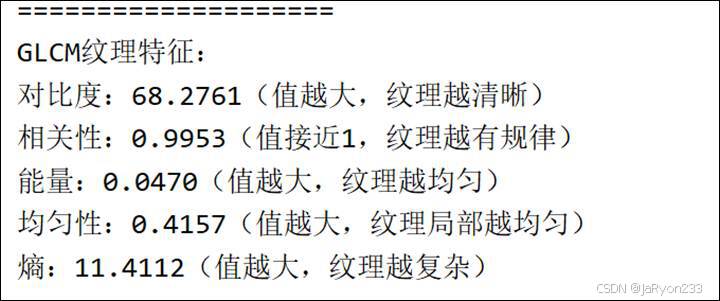

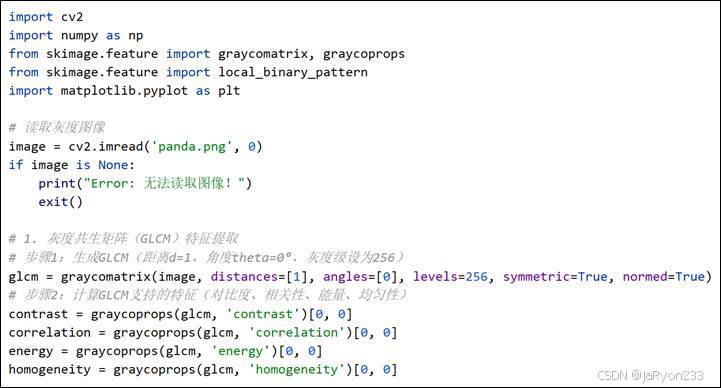

首先是基于灰度共生矩阵（GLCM）的代码、实验结果及分析：

分析：先将灰度图生成指定距离和角度的 GLCM 矩阵，用graycoprops直接计算对比度、相关性等支持特征，再通过自定义函数按熵公式计算纹理复杂度，最后打印所有特征值来量化纹理属性。

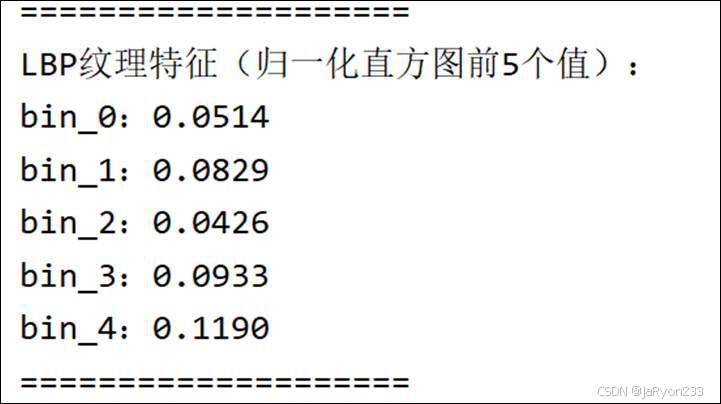

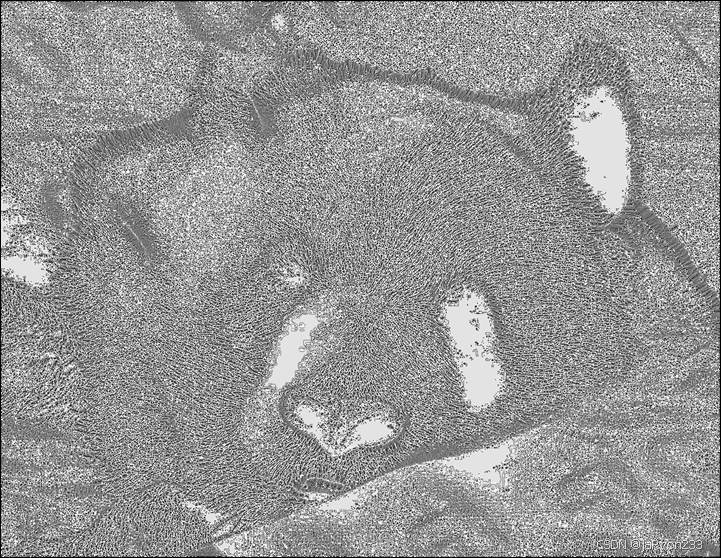

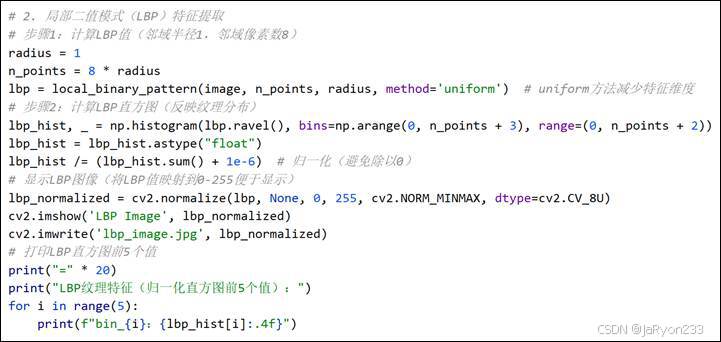

其次是基于局部二值模式（LBP）的代码、实验结果及分析：

分析：以指定半径和邻域像素数计算图像 LBP 值，对 LBP 结果求直方图并归一化，将 LBP 值映射到 0-255 后显示保存图像，同时打印直方图前 5 个值来反映纹理分布特征。

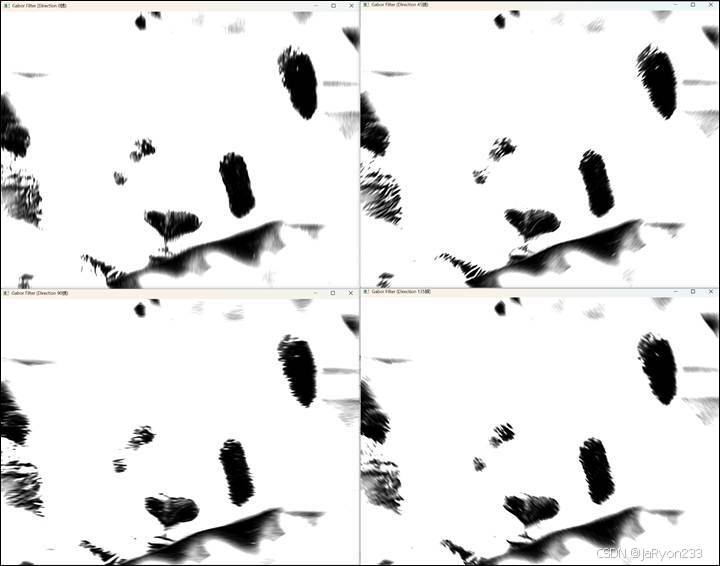

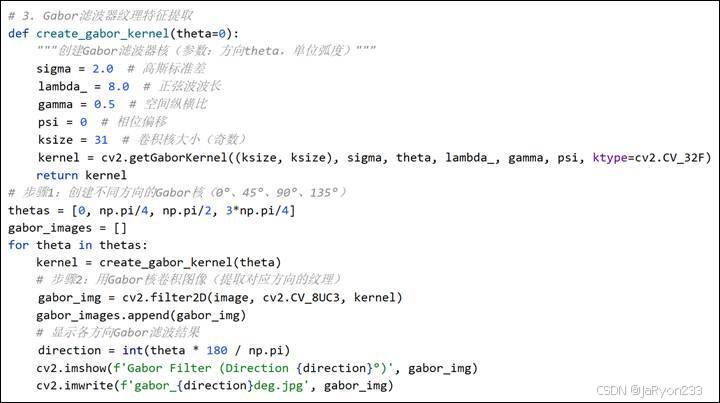

最后是基于Gabor 滤波器的代码、实验结果及分析：

分析：先定义函数生成含高斯、波长等参数的 Gabor 核，创建 4 个不同方向的核并与图像卷积，对每个方向的滤波结果进行显示和保存，最终通过多方向结果提取图像纹理的方向信息。

9、基于 labelimg 的目标检测训练数据集标注

1、安装 labelimg 工具

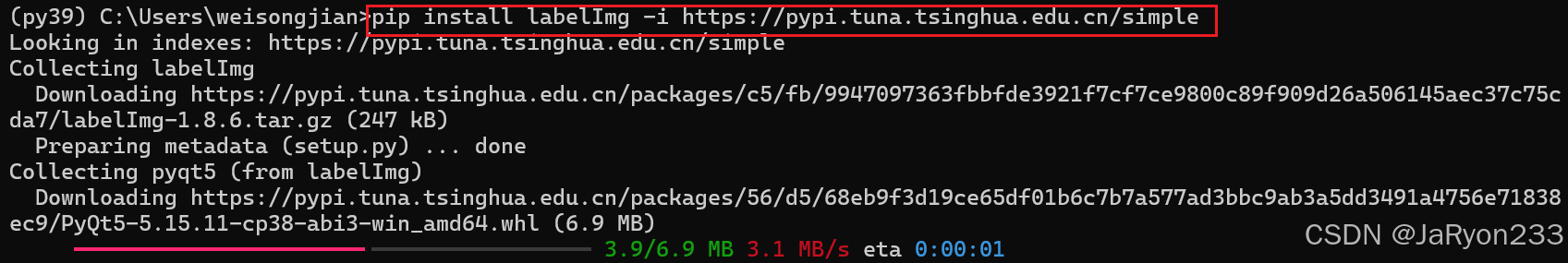

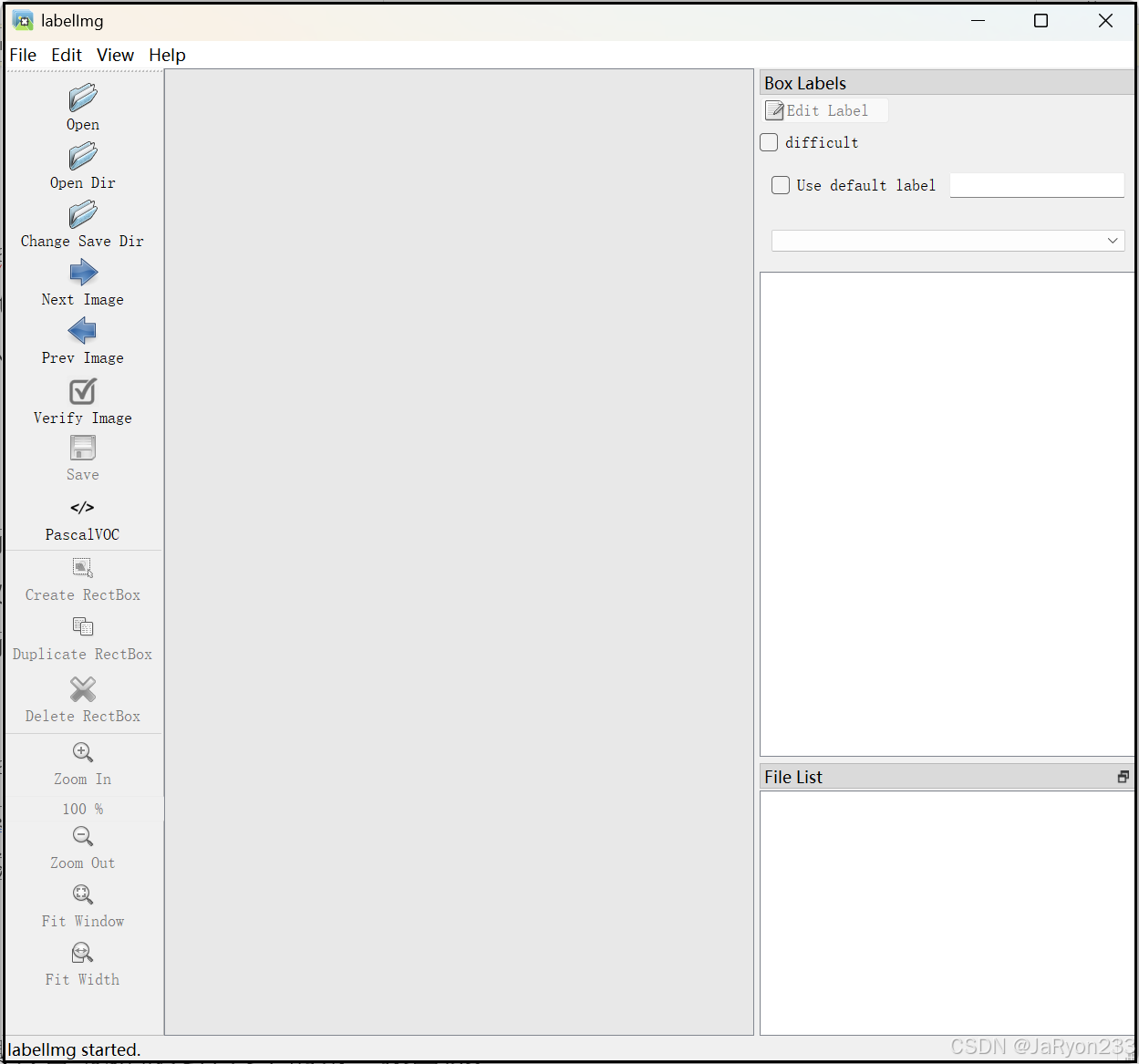

在 “py39” 虚拟环境中，打开 Anaconda Prompt，输入命令 pip install labelImg 安装 labelimg（若安装失败，可尝试 pip install labelImg -i https://pypi.tuna.tsinghua.edu.cn/simple 用国内源加速）；安装完成后，输入 labelImg 命令启动工具，确认界面正常显示（无报错）。

2、标注前准备

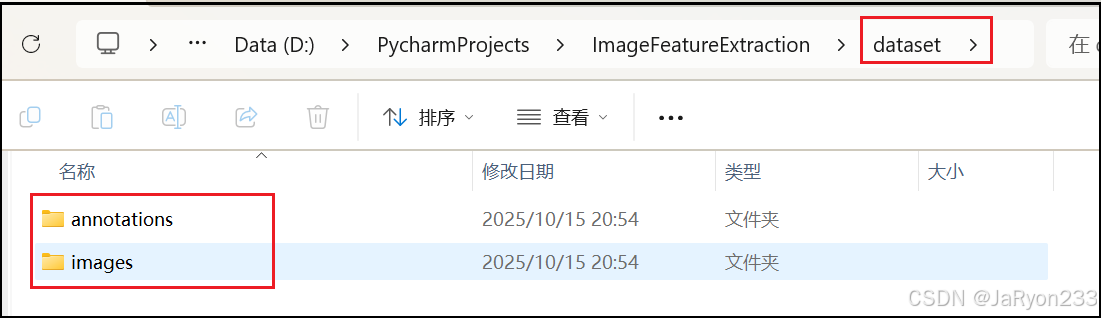

整理数据集：创建 “dataset” 文件夹，内部再创建 “images”（存放待标注图像，格式为 JPG/PNG）和 “annotations”（用于保存标注文件）两个子文件夹，将待标注图像（如 “car_01.jpg”“car_02.jpg”，含汽车、行人等目标）放入 “images” 文件夹。

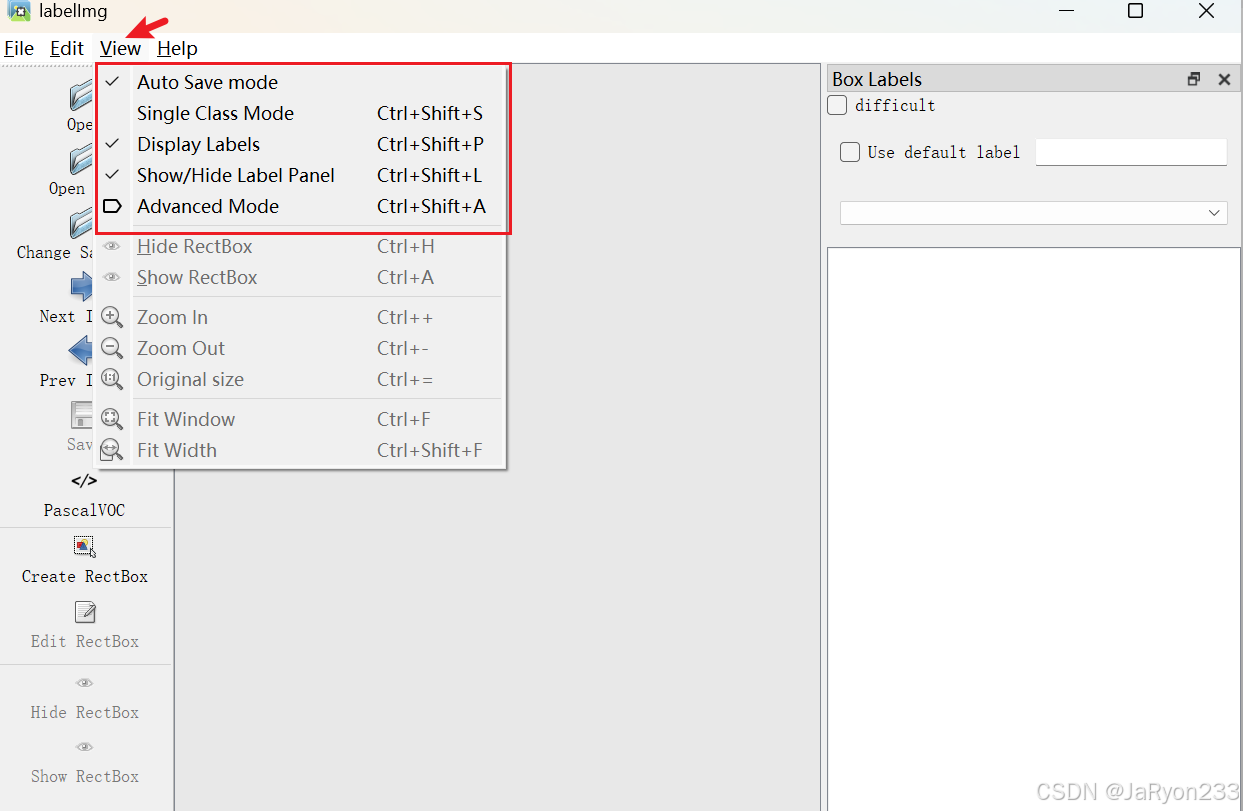

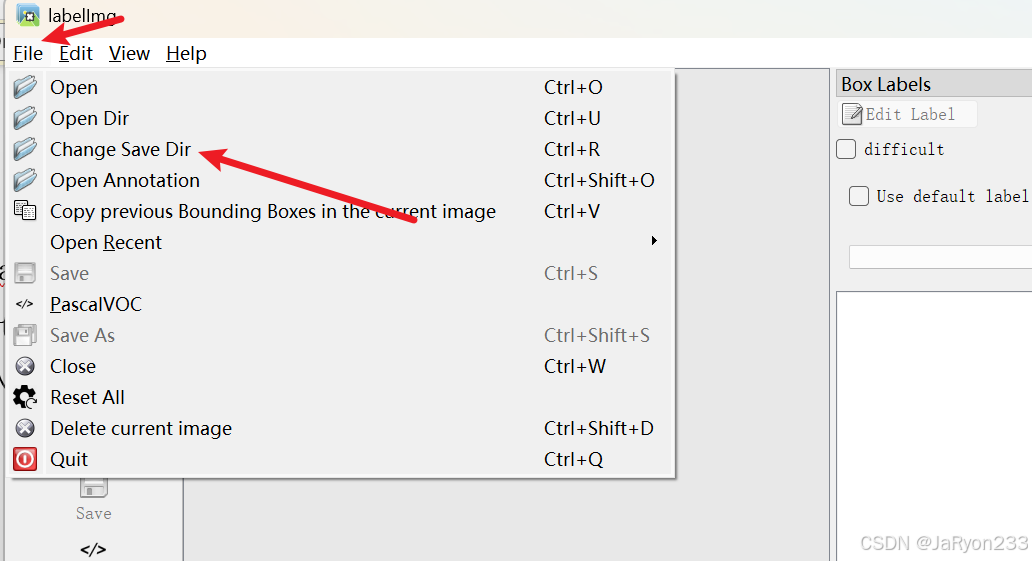

启动 labelimg 后，点击顶部菜单栏 “File”→“Change Save Dir”，选择 “annotations” 文件夹作为标注文件保存路径；点击 “View”，勾选 “Auto Save mode”（自动保存标注）、“Display Labels”（显示已标注标签）、“Advanced Mode”（显示更多标注选项）。

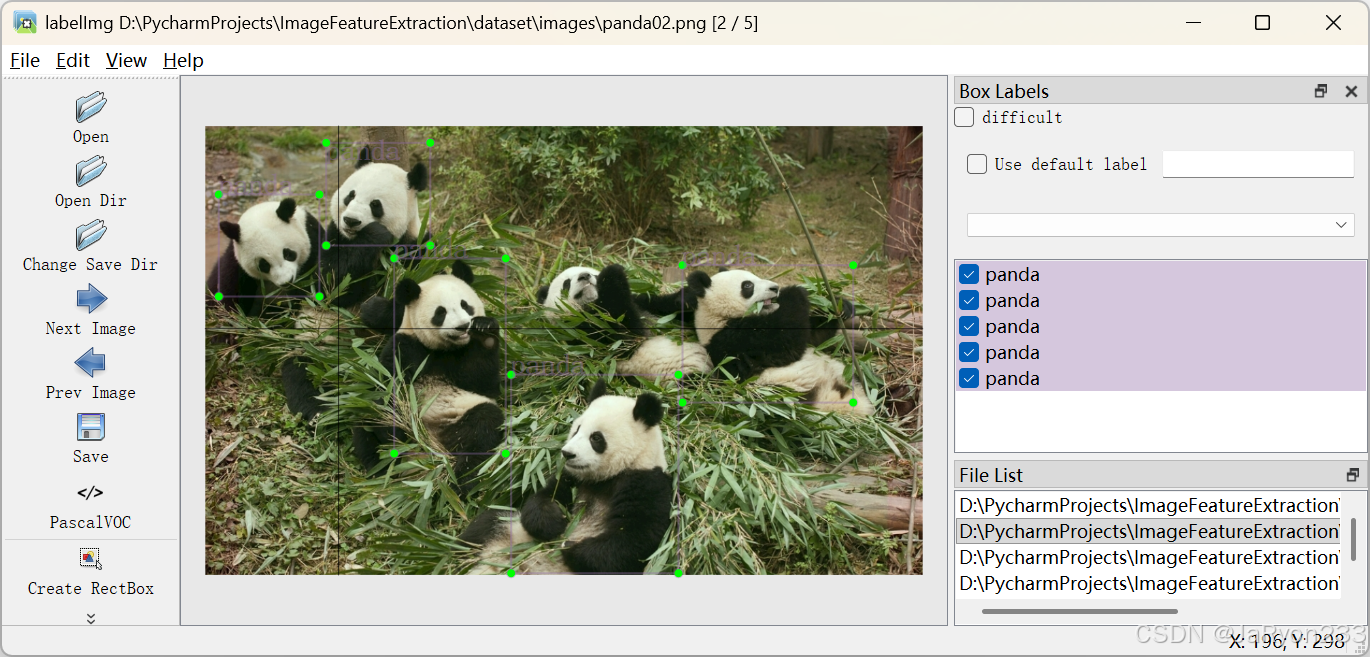

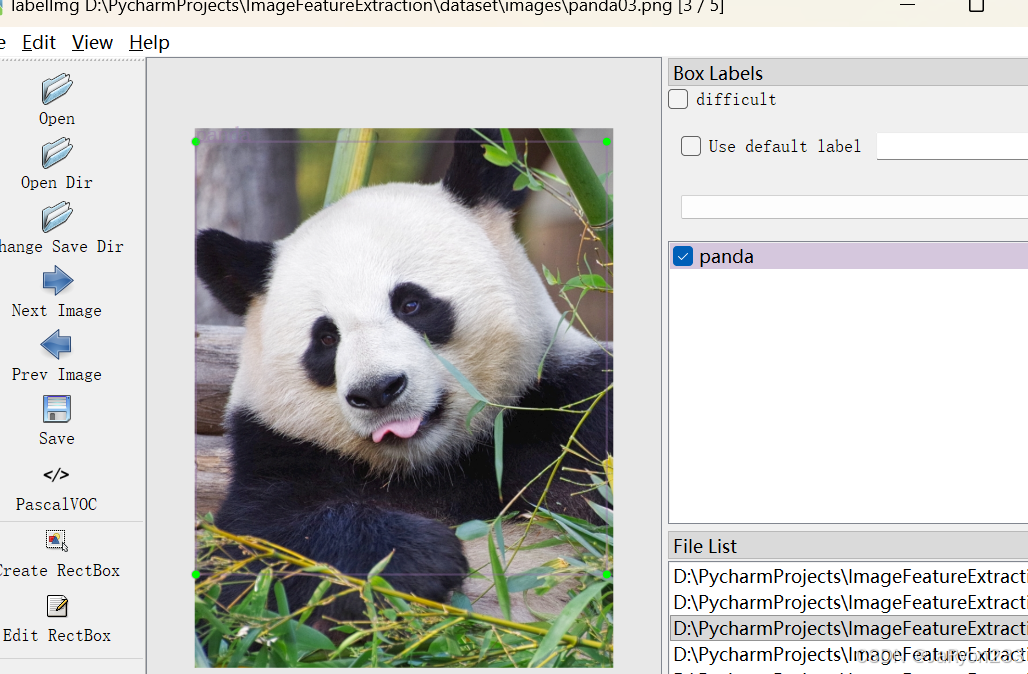

3、标注流程

3.1 加载图像

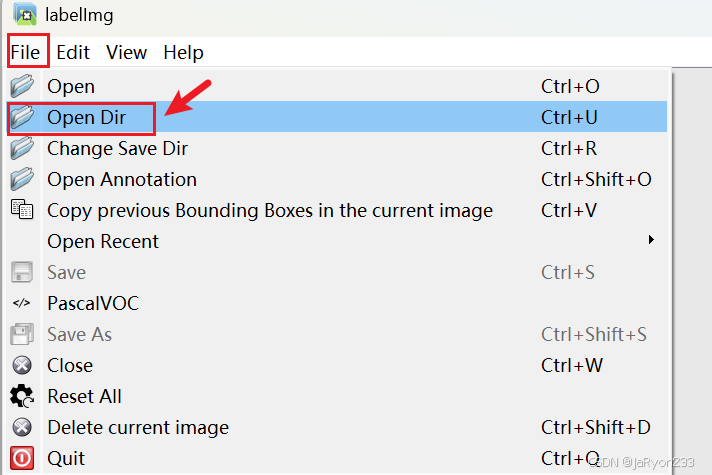

点击顶部菜单栏 “Open Dir”，选择 “images” 文件夹，工具会自动加载文件夹中的第一张图像；

3.2 创建标注

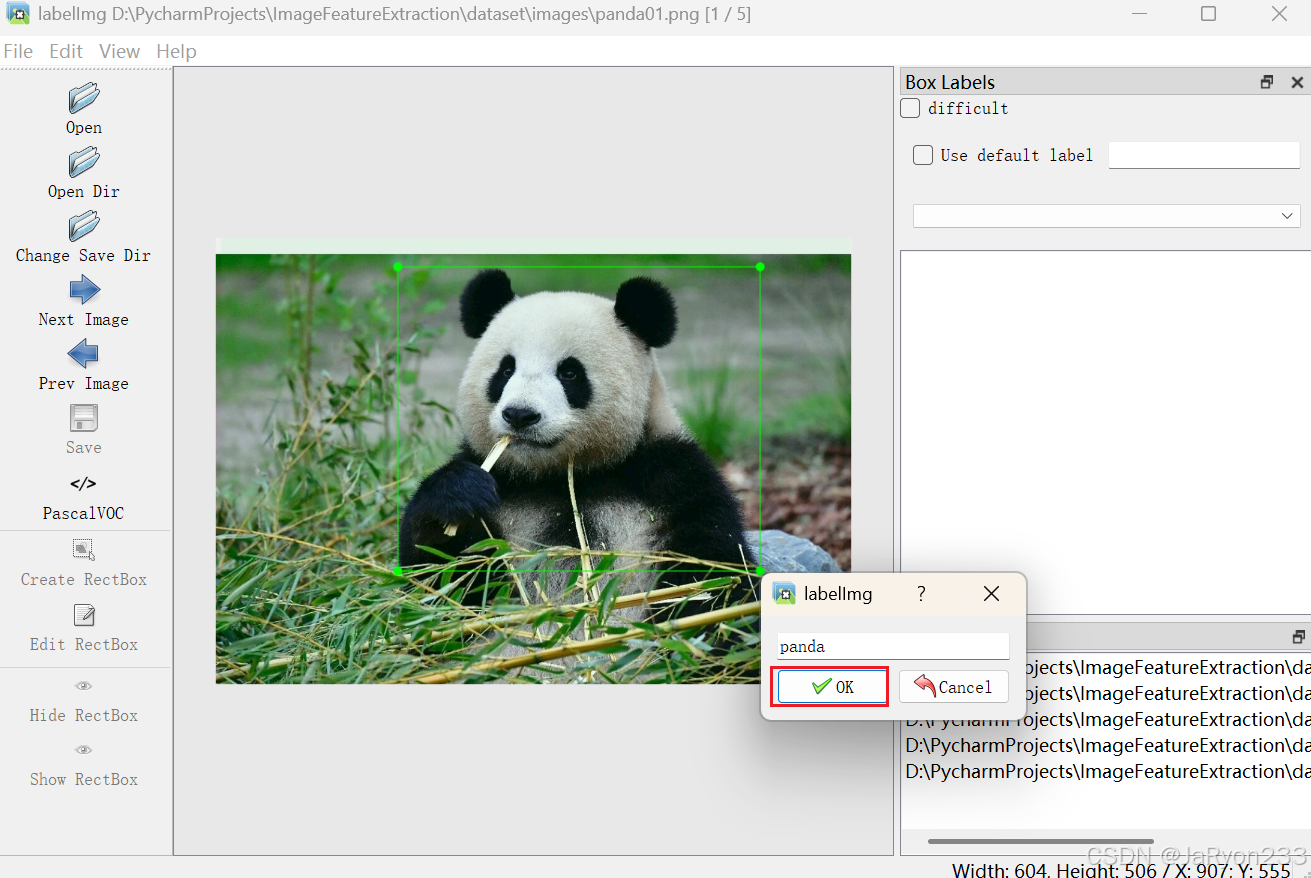

点击左侧工具栏 “Create RectBox”（或按快捷键 “W”），鼠标拖动在图像目标（如汽车）周围绘制边界框，确保边界框完整包围目标（不超出目标范围，也不遗漏目标部分）；

绘制完成后，弹出 “Enter object label” 对话框，输入目标类别（如 “car”，类别名称需统一，避免大小写或拼写差异，如 “Car” 和 “car” 视为不同类别），点击 “OK” 完成单个目标标注；

若图像含多个目标（如同时有 “car” 和 “pedestrian”），重复上述步骤，分别绘制边界框并标注类别；

3.3 检查与修改

若边界框位置不准确，可点击边界框边缘的控制点拖动调整，或按 “D” 键删除错误标注；

标注完成后，可通过顶部工具栏 “Next Image”（快捷键 “D”）切换到下一张图像，重复标注流程；

3.4 保存标注

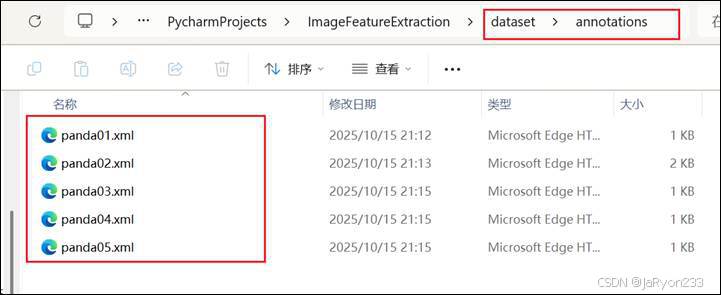

标注文件会自动保存为 XML 格式（与图像同名，如 “car_01.xml”），存储在 “annotations” 文件夹中，XML 文件包含目标类别、边界框坐标（xmin、ymin、xmax、ymax）、图像尺寸等信息，符合 VOC 数据集格式，可直接用于 YOLO、Faster R-CNN 等目标检测模型训练。

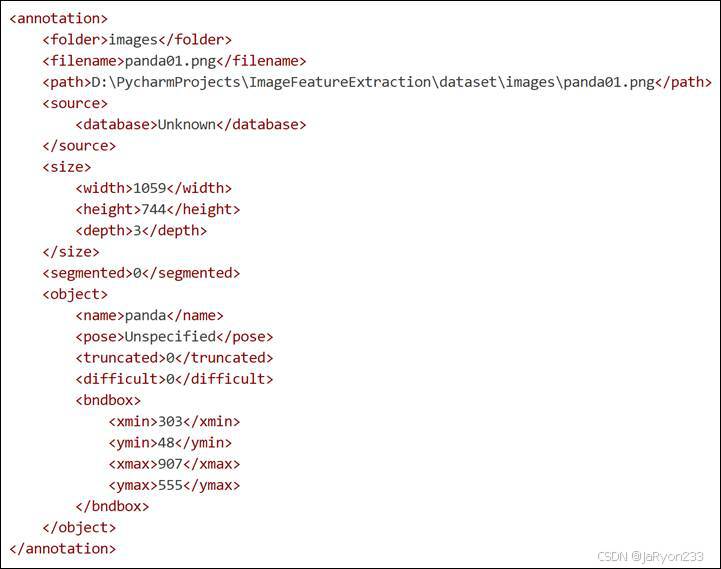

标注文件检查，如下图，进入查看对应XML文件，以第一张图标注文件为例查看内容：
