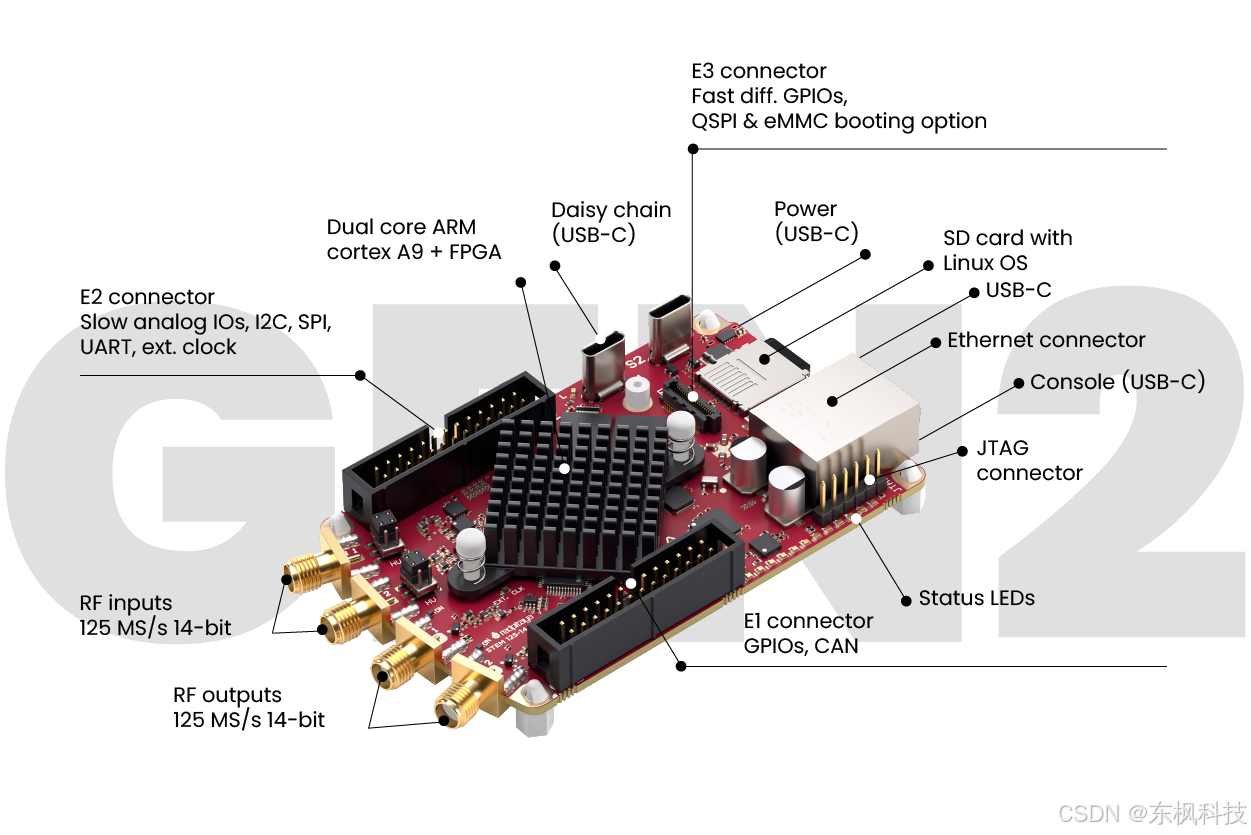

STEMlab 125-14 Gen 2

在这里插入图片描述
STEMlab 125-14 GEN 2 系列代表了在性能、精度和 OEM 集成灵活性方面的重大飞跃。
该系列专为现代工程师、研究人员和开发者设计,提供了一个紧凑、开源的平台,整体硬件得到全面升级。
这一代产品采用了改进的模拟电路设计,具有更好的信号完整性、更低的抖动(jitter)和更高的有效位数(ENOB),非常适合实验室使用以及嵌入式系统集成。

提供 标准版(Standard)PRO 版Z7020 PRO 版 三种型号,以满足不同性能需求。
通过以太网连接、USB-C 供电和基于网页的远程访问,可轻松部署于多种应用场景。

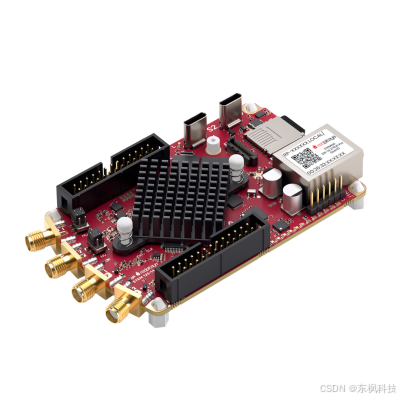

🔹 Pro Z7020 Gen 2 OEM 侧主要特性:

  • 高性能射频信号采集与信号生成
  • 优化的模拟电路设计,降低噪声与抖动
  • 集成 Xilinx Zynq SoC(CPU + FPGA),并配备更大内存以支持实时处理
  • 最高支持 4 路模拟输入与输出(依型号而定)
  • 通过 以太网 实现网页应用远程访问
  • USB-C 供电,可选外部时钟输入
  • 开源软件栈,支持 Linux Shell 访问
  • 可与 Linux 或 Windows PC 配合使用
  • 免费在线应用:示波器与信号发生器、频谱分析、波特图分析、逻辑分析仪、LCR 表*、数据流传输、网络管理和校准工具
  • 可通过 LabVIEW、MATLAB、Python、Scilab 等软件远程控制
  • 可编程以满足自定义需求
  • 内置 应用商店(App Marketplace),提供多个免费应用
  • 适用于 原型设计、开发、测试或 OEM 集成

在这里插入图片描述

🔹 基本规格对比表

项目STEMlab 125-14 Gen 2STEMlab 125-14 Pro Gen 2STEMlab 125-14 Pro Z7020 Gen 2
处理器 (Processor)双核 ARM Cortex-A9双核 ARM Cortex-A9双核 ARM Cortex-A9
FPGAXilinx Zynq 7010 SoCXilinx Zynq 7010 SoCXilinx Zynq 7020 SoC
内存 (RAM)512 MB(4 Gb)512 MB(4 Gb)1 GB(8 Gb)
系统存储 (System memory)Micro SD(最大 32 GB)Micro SD(最大 32 GB)Micro SD(最大 32 GB)
控制台连接 (Console connection)USB-CUSB-CUSB-C
电源接口 (Power connector)USB-CUSB-CUSB-C
功耗 (Power consumption)5 V,最大 3 A5 V,最大 3 A5 V,最大 3 A

🔹 连接性规格对比表

项目STEMlab 125-14 Gen 2STEMlab 125-14 Pro Gen 2STEMlab 125-14 Pro Z7020 Gen 2
以太网 (Ethernet)1 Gbit1 Gbit1 Gbit
USB 接口 (USB)USB-C 2.0 ×2USB-C 2.0 ×2USB-C 2.0 ×2
无线网络 (Wi-Fi)需外接 Wi-Fi 模块(dongle)需外接 Wi-Fi 模块(dongle)需外接 Wi-Fi 模块(dongle)

🔹 射频输入(RF Inputs)规格对比表

项目STEMlab 125-14 Gen 2STEMlab 125-14 Pro Gen 2STEMlab 125-14 Pro Z7020 Gen 2
射频输入通道数 (RF input channels)222
采样率 (Sample rate)125 MS/s125 MS/s125 MS/s
ADC 分辨率 (ADC resolution)14 位14 位14 位
满量程电压范围 (Full scale voltage range)±1 V / ±20 V±1 V / ±20 V±1 V / ±20 V
输入耦合方式 (Input coupling)交流 / 直流(AC / DC)交流 / 直流(AC / DC)交流 / 直流(AC / DC)
带宽 (Bandwidth)DC – 60 MHzDC – 60 MHzDC – 60 MHz
输入阻抗 (Input impedance)1 MΩ1 MΩ1 MΩ

🔹 射频输出(RF Outputs)规格对比表

项目STEMlab 125-14 Gen 2STEMlab 125-14 Pro Gen 2STEMlab 125-14 Pro Z7020 Gen 2
射频输出通道数 (RF output channels)222
采样率 (Sample rate)125 MS/s125 MS/s125 MS/s
DAC 分辨率 (DAC resolution)14 位14 位14 位
满量程电压范围 (Full scale voltage range)±1 V @ 50 Ω / ±2 V @ 高阻抗 (Hi-Z)±1 V @ 50 Ω / ±2 V @ 高阻抗 (Hi-Z)±1 V @ 50 Ω / ±2 V @ 高阻抗 (Hi-Z)
负载阻抗 (Load impedance)50 Ω50 Ω50 Ω
短路保护 (Short-circuit protection)
典型上升/下降时间 (Typical rising/falling time)10 V / 17 ns10 V / 17 ns10 V / 17 ns
带宽 (Bandwidth)DC – 60 MHzDC – 60 MHzDC – 60 MHz
连接器类型 (Connector type)SMASMASMA

🔹 扩展接口(Extension Connector)规格对比表

项目STEMlab 125-14 Gen 2STEMlab 125-14 Pro Gen 2STEMlab 125-14 Pro Z7020 Gen 2
数字 GPIO 数量 (Digital GPIOs)161622
数字电平 (Digital voltage levels)3.3 V3.3 V3.3 V
高速差分对 (High-speed differential pairs, E3)不适用 (N/A)不适用 (N/A)8
模拟输入 (Analog inputs)4 通道,0–3.5 V(12 位)4 通道,0–3.5 V(12 位)4 通道,0–3.5 V(12 位)
模拟输入分辨率 (Analog input resolution)12 位12 位12 位
模拟输入采样率 (Analog input sample rate)100 kS/s100 kS/s100 kS/s
模拟输出 (Analog outputs)4 通道,0–1.8 V(8 位)4 通道,0–1.8 V(8 位)4 通道,0–1.8 V(8 位)
模拟输出分辨率 (Analog output resolution)8 位8 位8 位
模拟输出采样率 (Analog output sample rate)≤ 3.2 MSa/s≤ 3.2 MSa/s≤ 3.2 MSa/s
模拟输出带宽 (Analog output bandwidth)≈ 160 kHz≈ 160 kHz≈ 160 kHz
通信接口 (Communication interfaces)I²C、SPI、UART、CANI²C、SPI、UART、CANI²C、SPI、UART、CAN
可用电压 (Available voltages)±5 V、+3.3 V±5 V、+3.3 V±5 V、+3.3 V
外部 ADC 时钟 (External ADC clock)有(通过 E3 模块)有(通过 E3 模块)
E3 扩展接口 (E3 connector)

🔹 同步(Synchronization)规格对比表

项目STEMlab 125-14 Gen 2STEMlab 125-14 Pro Gen 2STEMlab 125-14 Pro Z7020 Gen 2
外部触发输入 (External trigger input)E1 接口(DIO0_P)E1 接口(DIO0_P)E1 接口(DIO0_P)
外部触发输入阻抗 (External trigger input impedance)高阻抗(数字输入)高阻抗(数字输入)高阻抗(数字输入)
触发输出 (Trigger output)E1 接口(DIO0_N)E1 接口(DIO0_N)E1 接口(DIO0_N)
菊链连接 (Daisy chain connection)不适用 (N/A)S1 & S2 USB-C(最高 500 Mb/s)S1 & S2 USB-C(最高 500 Mb/s)
参考时钟输入 (Ref. clock input)不适用 (N/A)不适用 (N/A)不适用 (N/A)

🔹 启动方式(Boot)规格对比表

项目STEMlab 125-14 Gen 2STEMlab 125-14 Pro Gen 2STEMlab 125-14 Pro Z7020 Gen 2
SD 卡启动 (SD card)支持支持支持
QSPI 启动 (QSPI)不适用 (N/A)通过 E3 扩展模块支持通过 E3 扩展模块支持
eMMC 启动 (eMMC)不适用 (N/A)通过 E3 扩展模块支持通过 E3 扩展模块支持

🔹 应用领域(Applications)

  • 自动化测试(Automated testing)
  • 远程测量(Remote measurement)
  • 声学信号处理(Acoustic signal processing)
  • 通信系统(Communications)
  • 远程示波测量仪(Remote scope meters)
  • 便携式测试与测量工具(Portable test and measurement tool)
  • 远程系统调试(Remote system debugging)
  • OEM 数据采集设备(OEM DAQ device)

🔹 典型应用场景(Use Cases)

  • 自动化信号记录(Automated signal logging)
  • 自动化生产测试(Automated production testing)
  • 基于 Red Pitaya 平台的 NFC 协议分析仪(NFC protocol analyzer based on the Red Pitaya platform)
