Highcharts 绘制之道（2）：高级绘图技术与连通关系

在第一篇中我们打好了基础，理解了数据 -> 视觉通道的映射关系；接下来在第二部分，我们将进入稍微复杂一点的层次：关系绘图、数据连接与节点之间的连通表达。

一、从独立点到关联网络

很多业务不仅关注数据本身，更关注 数据之间的关系：如社交关系、知识图谱、系统依赖、事件传递链等。

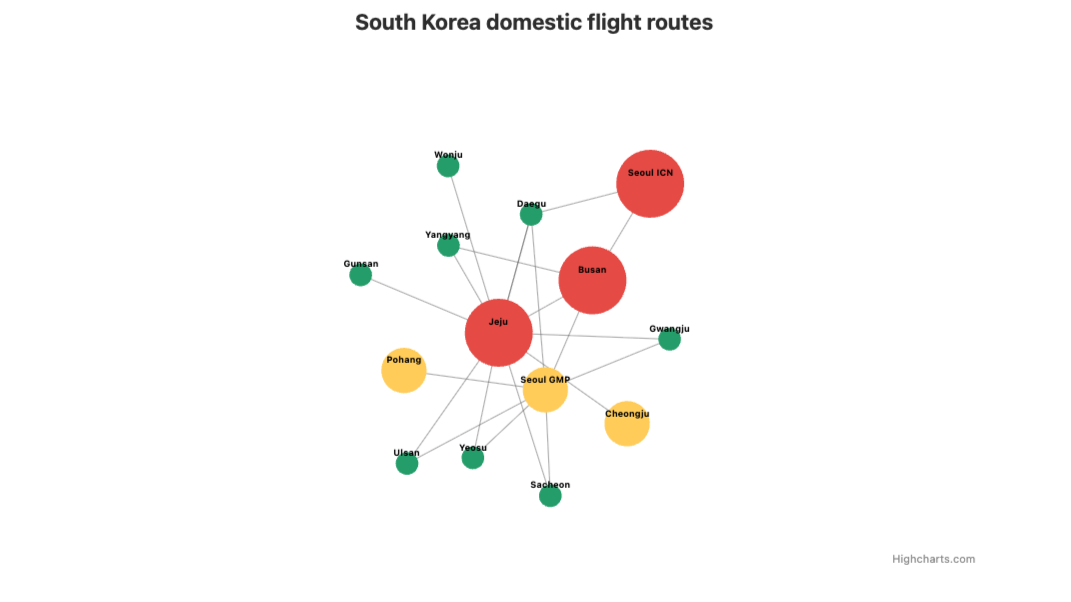

Highcharts 在网络图 (Network Graph) 模块中支持方便地绘制节点与连接线。

关系网络图有几个特点：

• 节点 (node) 与连接 (link) 是核心概念

• 连线可以无方向或有方向（箭头）

• 节点可能具有类别、聚类属性、权重大小等

• 布局方式（force-directed, 聚类布局等）影响视觉结构

在本部分中，原文介绍了如何从 ['from', 'to'] 连接表构建节点关系，以及如何给节点添加属性（如颜色、大小、类别）来区分不同关系。

二、布局算法与力导向模拟

Network Graph 在视觉上最关键的一点就是布局。不同节点间在图中如何“排布”直接影响可读性。Highcharts 的默认布局算法往往是 力导向 (force-directed layout)，它通过模拟引力 / 排斥力，使节点在图中自然分布。

如何调整布局参数以获得更清晰的效果，比如：

• 调整节点之间的引力 / 排斥力系数

• 设置节点之间的最短 / 最长距离

• 控制节点移动阻尼 (damping) 或仿真步进数

这些参数变化会直接影响图中节点的聚集、拉伸或散布效果。

三、添加连通属性与辅助样式

在网络图中，不只是展示连接，还可能展示连接权重、方向、强度等。你可以给连线 (link) 加上属性，比如：

• weight 或 value：表示连接强度

• color / dashStyle：根据属性区分连线风格

• arrow：指示方向

再者，为了让可视关联更清晰，可以给节点和连线加上不同的 高亮交互（hover / 鼠标经过时突出显示连接节点与线）。

四、交互式拉伸、拖拽、缩放

网络图通常希望能够在人机交互时更灵活。常见交互有：

• 节点拖拽（drag）后动态重新布局

• 鼠标缩放 / 平移画布

• 点击节点高亮其邻居节点与连线

• 节点 / 连线 tooltip 显示详细属性

五、优化与清晰性策略

网络图容易在节点过多时变得杂乱。以下是作者（与社区实践）推荐的优化策略：

• 限制初始节点数，只显示重点节点或核心子网

• 使用聚类 / 分组策略，把高度连通节点聚为组

• 对较弱或不重要连线进行视觉弱化（如透明、细线）

• 延迟加载子网：点选展开后才加载子节点连接

• 给节点加标签限制，只对关键节点显示文本
