第七章——流程逻辑

news 2025/10/15 12:50:53

缓存文件

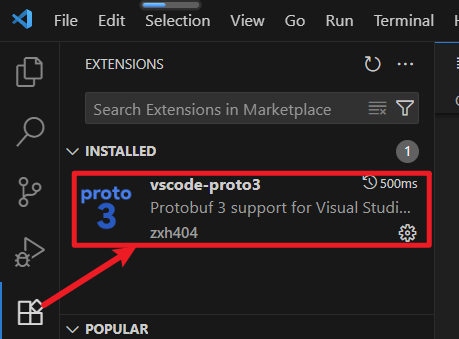

Vscode设置

下载扩展如下

Unity编辑器中的设置

将ProtoBuff文件夹拖拽进入Unity中后

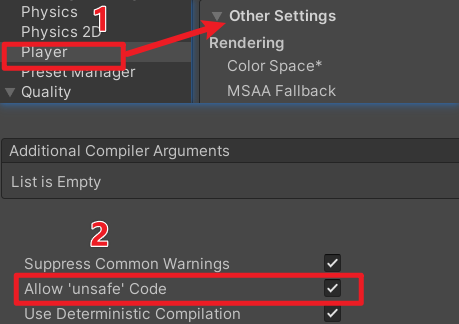

在ProjectSetting中如下设置

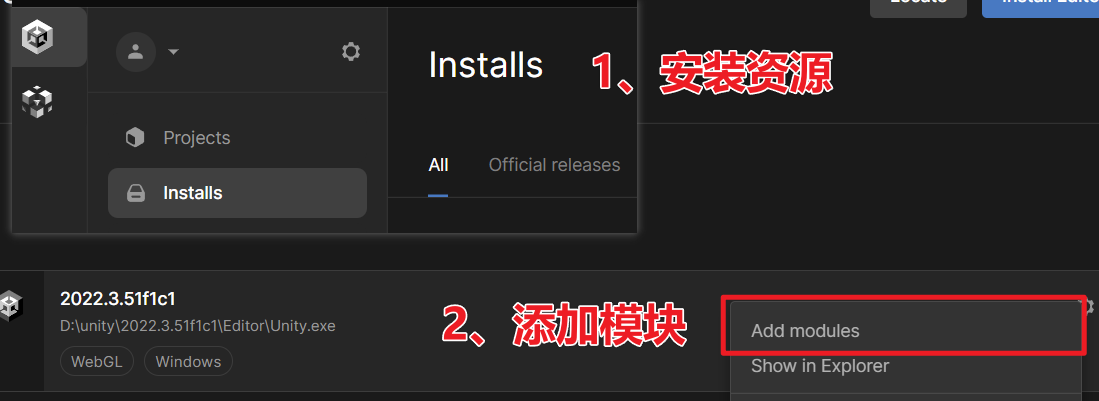

添加模块资源——L2Cpp（并在ProjectSetting中设定好）

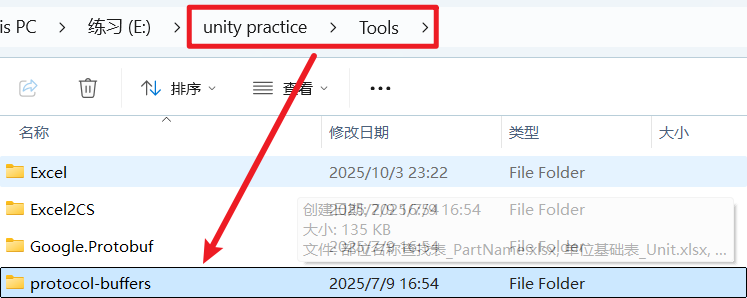

文件夹中的设置

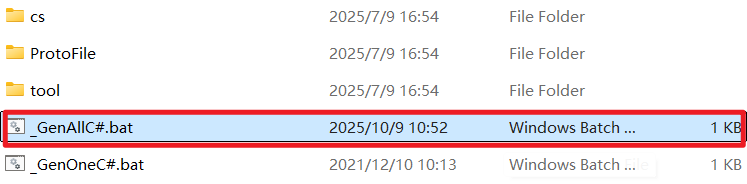

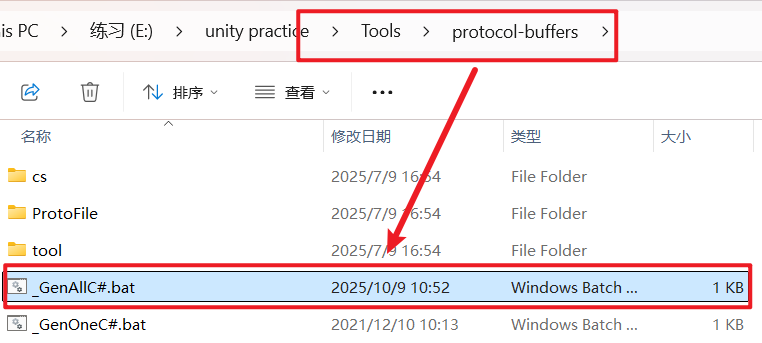

GenAllC中设置如下：

一旦运行该GenAllC就会使Proto文件夹中更新GameSaveProto脚本

@echo offset "PROTOC_EXE=%cd%\tool\protoc.exe"
set "WORK_DIR=%cd%\ProtoFile":: 输出路径：注意路径中包含空格和括号，必须用引号保护
set "CS_OUT_PATH=%cd%\..\..\My project (1) - L4\Assets\Script\Proto":: 确保输出目录存在（关键！）
if not exist "%CS_OUT_PATH%" mkdir "%CS_OUT_PATH%":: 遍历所有 .proto 文件并生成 C# 代码
for /f "delims=" %%i in ('dir /b "%WORK_DIR%\*.proto"') do (echo gen protoFile/%%i..."%PROTOC_EXE%" --proto_path="%WORK_DIR%" --csharp_out="%CS_OUT_PATH%" "%WORK_DIR%\%%i"
)echo finish...
pause

批处理（.bat）脚本的作用是：使用 Google Protocol Buffers（protobuf）的编译器 protoc.exe，将指定目录下的 .proto 文件批量编译成 C# 代码（.cs 文件），并输出到 Unity 项目的脚本目录中。

该段代码理解：
@echo off
作用：关闭命令回显（即运行时不显示每条命令本身，只显示输出内容），让界面更干净。
set "PROTOC_EXE=%cd%\tool\protoc.exe"
作用：定义一个变量 PROTOC_EXE，指向当前目录下 tool 文件夹中的 protoc.exe。
%cd% 表示当前批处理文件所在的完整路径。
例如：如果脚本在 E:\unity practice\Tools\protocol-buffers\gen_proto.bat，那么 %cd% 就是 E:\unity practice\Tools\protocol-buffers
set "WORK_DIR=%cd%\ProtoFile"
作用：定义 .proto 源文件所在的目录。
即所有要编译的 .proto 文件都放在当前目录下的 ProtoFile 文件夹中。
: 这里的路径要改变一下与Proto文件夹相对应
set "CS_OUT_PATH=%cd%\..\..\My project (1) - L4\Assets\Script\Proto"
作用：设置 C# 生成文件的输出目录。
%cd%\..\..\ 表示向上回退两级目录。
例如：当前在 E:\unity practice\Tools\protocol-buffers
那么 %cd%\..\.. 就是 E:\unity practice
最终路径：E:\unity practice\My project (1) - L4\Assets\Script\Proto

这个路径通常是你的 Unity 项目中的脚本目录，方便生成的协议类被 Unity 使用。
if not exist "%CS_OUT_PATH%" mkdir "%CS_OUT_PATH%"
作用：本意是“如果输出目录不存在，就创建它”。
但被注释掉了（前面有 ::），所以当前不会创建目录
问题：如果该目录不存在，protoc 会报错（正如你之前遇到的 "No such file or directory"）
for /f "delims=" %%i in ('dir /b "ProtoFile\*.proto"') do (
作用：遍历 ProtoFile 文件夹中所有 .proto 文件。
dir /b "ProtoFile\*.proto"：以简洁格式（只有文件名）列出所有 .proto 文件。
for /f "delims=" %%i：逐个读取每个文件名（delims= 表示不按空格/制表符分割，保留完整文件名，防止文件名含空格出错）。
%%i 是循环变量，代表当前 .proto 文件名（如 GameSaveProto.proto）。
    echo gen protoFile/%%i...
作用：在控制台打印当前正在处理的文件，用于提示和调试
"%PROTOC_EXE%" --proto_path="%WORK_DIR%" --csharp_out="%CS_OUT_PATH%" "%WORK_DIR%\%%i"
作用：调用 protoc.exe 编译单个 .proto 文件。
"%PROTOC_EXE%"：带引号的可执行文件路径（防止空格问题）。

--proto_path=...：指定 .proto 文件的搜索根目录（import 时会用到）。
--csharp_out=...：指定生成 C# 代码的输出目录。
"%WORK_DIR%\%%i"：当前要编译的具体 .proto 文件的完整路径。

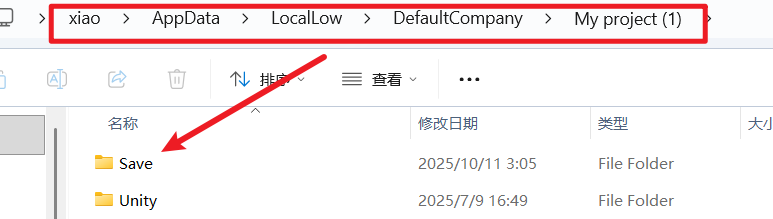

沙盒目录工具

创建了 Save 子目录，用来存放游戏存档文件。

存档的原理机制

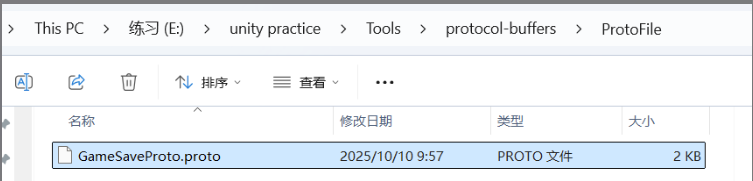

Proto文件详解

这段代码是一个 Protocol Buffers（简称 Protobuf） 的 .proto 文件，文件名为 GameSaveProto.proto，它定义了一套用于序列化和反序列化数据的结构。

这类文件常用于游戏开发、网络通信、跨平台数据存储等场景中，以实现高效、轻量级的数据交换

syntax = "proto3";option csharp_namespace = "Google.Protobuf.Gs";message SaveInfoMain {string scene = 1; // 所处的场景SavePlayerInfo player = 2; // 主角的数据map<int32, SaveGrildInfo> grilds = 3; // 背包信息
}// 关卡数据：可能包含多个AI、多个宝箱、关卡剩余的时间、多个计时器
message SaveLevelInfo {map<string, SavePlayerInfo> ai = 1; // AImap<string, SaveChestInfo> chest = 2; // 宝箱float time = 3; // 关卡剩余的时间map<int32, SaveTimerInfo> timer = 4; // 计时器的状态/剩余时间
}message SavePlayerInfo {int32 state = 1; // 状态int32 hp = 2; // 当前的血量repeated float pos = 3; // 当前的位置repeated float rot = 4; // 当前的角度bool active =5;//是否激活玩家
}message SaveGrildInfo {int32 id = 1; // 格子IDint32 prop_id = 2; // 道具IDint32 count = 3; // 剩余的数量
}message SaveChestInfo {int32 state = 1; // 状态
}message SaveTimerInfo {int32 state = 1; // 状态int32 time = 2; // 已经开始了多长时间
}

message 是什么类型

message 是 Protobuf 中自定义数据结构的基本单位。
它类似于 C# 中的 class 或 struct，Java 中的 class，Python 中的 dataclass。

map<key, value> 是什么类型？

map<K, V> 是 Protobuf 提供的键值对映射类型，等价于：
C# 中的 Dictionary<K, V>

核心消息结构解析

1. SaveInfoMain —— 整体存档主结构
message SaveInfoMain {string scene = 1; // 所处的场景SavePlayerInfo player = 2; // 主角的数据map<int32, SaveGrildInfo> grilds = 3; // 背包信息
}
表示一个完整的“游戏存档”数据。
包含三个关键部分：
当前所在场景名称（如 "MainStage"）
玩家角色的状态（血量、位置等）
背包里的物品列表（用 map<int32, ...> 实现键值对，key 是格子 ID）

2. SaveLevelInfo —— 关卡内部状态
message SaveLevelInfo {map<string, SavePlayerInfo> ai = 1; // AImap<string, SaveChestInfo> chest = 2; // 宝箱float time = 3; // 关卡剩余的时间map<int32, SaveTimerInfo> timer = 4; // 计时器的状态/剩余时间
}
描述某个关卡内的动态对象状态。
示例用途：
记录每个 AI 角色的位置、血量
宝箱是否已被打开
倒计时还剩多久

这些信息通常不会保存到全局存档，而是作为 SaveInfoMain 的一部分或单独保存。

3. SavePlayerInfo —— 玩家/角色基础信息
message SavePlayerInfo {int32 state = 1; // 状态int32 hp = 2; // 当前的血量repeated float pos = 3; // 当前的位置 (x, y, z)repeated float rot = 4; // 当前的角度 (pitch, yaw, roll 或 Euler angles)bool active = 5; // 是否激活玩家
}
用于表示任意一个角色（包括主角和 AI）的状态。
pos 和 rot 使用 repeated float 来存储三维向量，例如：
pos: [10.0, 5.0, 0.0]
rot: [0.0, 90.0, 0.0]
active 控制角色是否处于活动状态（如死亡后不活跃）
4. SaveGrildInfo —— 背包格子信息
message SaveGrildInfo {int32 id = 1; // 格子IDint32 prop_id = 2; // 道具IDint32 count = 3; // 剩余的数量
}
表示背包中的单个格子。
例如：格子 ID=100，放的是道具 ID=201（剑），数量=3。

5. SaveChestInfo —— 宝箱状态
message SaveChestInfo {int32 state = 1; // 状态（0=未开，1=已开）
}
很简单，只记录宝箱是否被开启过。
可扩展为更多字段（如奖励内容、是否刷新等）

6. SaveTimerInfo —— 计时器状态
message SaveTimerInfo {int32 state = 1; // 状态（运行中？暂停？结束？）int32 time = 2; // 已经开始了多长时间（秒）
}
用于保存游戏中各种倒计时器的状态。
例如：限时任务、技能冷却、机关触发时间等。

Proto文件修改流程

1、修改Proto文件

主要先想好哪些数据内容需要被存档。

message SavePlayerInfo {int32 state = 1; // 状态int32 hp = 2; // 当前的血量repeated float pos = 3; // 当前的位置repeated float rot = 4; // 当前的角度bool active =5;//是否激活玩家int32 atkTargetGlobalId = 6;//全局ID
}

这里的数字代表的序列——而不是默认常数

2、进行更新

3、在对应类型中进行赋值

public SavePlayerInfo(SavePlayerInfo other) : this() {state_ = other.state_;hp_ = other.hp_;pos_ = other.pos_.Clone();rot_ = other.rot_.Clone();active_ = other.active_;atkTargetGlobalId_= other.atkTargetGlobalId_;//符号和顺序要一一对应_unknownFields = pb::UnknownFieldSet.Clone(other._unknownFields);
}

当加入新参数atkTargetGlobalId_时，会自动生成对应获取方法如下：

public int AtkTargetGlobalId {get { return atkTargetGlobalId_; }set {atkTargetGlobalId_ = value;}
}

4、调用该参数

    if (Player.AtkTargetGlobalId != -1)  // 注意：A 大写，无下划线！{FSM target = UnitManager.Instance.GetUnitByGlobalId(Player.AtkTargetGlobalId);if (target != null){currentTargetInstanceId = target.instance_id; // 更新为当前有效的 instance_idDebug.Log($"恢复攻击目标: {target.name}");}else{currentTargetInstanceId = -1; // 目标不存在，清空Debug.Log("存档中的攻击目标未找到，已清空");}}else{currentTargetInstanceId = -1;}ToNext(Player.State);}

这里不是直接调用的该参数，而是获取该参数的方法！

代码流程——存档和读档机制的运行

模块	职责
C# 脚本 (`GameSave.cs`)	控制存档/读档流程，收集游戏对象状态，调用 Protobuf 工具进行序列化/反序列化，读写文件
Protobuf `.proto` 文件	定义存档数据结构，生成 C# 类（如 `SaveInfoMain`, `SavePlayerInfo` 等），用于数据传输和持久化

存档和读档要点前瞻

反序列化 → 直接使用数据 → 调用 Recover

存档时（序列化）：

从游戏对象（如玩家、NPC）提取状态 → 填入 Protobuf 对象（如 SavePlayerInfo）
将 Protobuf 对象 序列化为字节 → 写入文件

读档时（反序列化）：

从文件 读取字节
反序列化 → 得到内存中的 Protobuf 对象（如 SavePlayerInfo 实例）
直接使用这个对象的数据 → 调用 player.Recover(savePlayerInfo)

序列化：把“活人”（游戏对象）做成“档案”（二进制文件）
反序列化：把“档案”还原成“纸质简历”（C# 对象）
Recover：HR（游戏系统）根据“简历”重新雇佣这个人（恢复游戏状态）

存档（Save）时的联动

1. 构建 Protobuf 数据结构

创建 SaveInfoMain（全局数据）：
- 场景名（scene）
- 玩家状态（SavePlayer(UnitManager.Instance.player) → SavePlayerInfo）
- 背包格子数据（SetSaveInfo_BagGrild → 填充 grilds map）
创建 SaveLevelInfo（关卡数据）：
- 所有 NPC 的状态（通过 FSM 组件 → SavePlayerInfo）
- 所有宝箱状态（ChestInfo → SaveChestInfo）
- 关卡计时器状态（Timer.GetSaveInfo() → float time）

2. 序列化并写入文件

使用 ProtoHelper.ToBytes(...) 将 Protobuf 对象序列化为字节数组
分别写入两个文件：
- main.txt：存 SaveInfoMain
- {scene}.txt：存 SaveLevelInfo

读档（Load）时的联动

1. 从文件读取并反序列化

读取 main.txt → ProtoHelper.ToObject<SaveInfoMain>
读取 {scene}.txt → ProtoHelper.ToObject<SaveLevelInfo>

2. 加载场景并恢复状态

先加载场景（GameSystem.Instance.SceneController.Load(...)）
在场景加载完成后回调中恢复状态：

恢复主角

UnitManager.Instance.player.Recover(saveInfoMain.Player);

要求 FSM 或 Player 类有 Recover(SavePlayerInfo) 方法

恢复背包

BagData.Instance.Recover(saveInfoMain);

从 saveInfoMain.Grilds map 恢复背包数据

恢复 NPC

遍历所有 FSM 组件
若其 name 在 saveLevelInfo.Ai 中，则调用 item.Recover(data)

恢复宝箱

遍历 ChestInfo 组件
若其 name 在 saveLevelInfo.Chest 中，则调用 item.Recover(data)

恢复计时器

t_com.Recover(saveLevelInfo.Time);

✅ 联动点：Protobuf 反序列化出结构化数据 → C# 脚本遍历游戏对象 → 调用各组件的 Recover 方法恢复状态

读档机制——游戏场景实例的摧毁（数据机制的详解）

「读档前必须切换场景」这个操作（LoadSceneAsync Single 模式）把当前场景全部卸载，所有场景内的 GameObject 自然都被销毁了。

时点	场景实例（NPC、宝箱、玩家等）	备注
游戏运行中	存在于内存，可以被修改、销毁、创建	这些都是「运行时副本」
执行存档	只把需要的数据（位置、血量、状态、是否已开宝箱等）写成文件；不存 GameObject 本身	文件里只有数据，没有实例
读档前切换场景	`LoadSceneAsync(next, Single)` → 旧场景完全卸载 → 所有 GameObject 被销毁	Unity 自带行为，与存档无关
新场景加载完成	磁盘上的 `.unity` 文件重新生成初始版本的实例（你在 Editor 里摆的那个状态）	如果场景文件里没摆，就不会出现
读档回调执行	你用代码 `Recover()` 把存档数据重新赋给「新实例」	如果场景里没有对应物体，或脚本没动态创建，就会「看起来消失了」

1. 场景里有一个宝箱

GameObject 名字：Chest_01

位置：(10, 0, 5)

状态：已开启

掉落物品：金币 × 50

2. 点击存档时

不会把 Chest_01 这个 GameObject 整体写进文件，而是只写一行数据：

{"Chest_01": {"position": { "x": 10, "y": 0, "z": 5 },"isOpened": true,"loot": "金币_50"}
}

文件里没有模型、没有贴图、没有碰撞体，只有**“它叫什么、在哪、是否被打开”**这些数字/字符串。

这就是「只存数据，不存实例」。

3. 读档时

Unity 先把场景重新加载（磁盘上的 .unity 文件重新生成一个新的 Chest_01）。

你的代码 Find("Chest_01") 找到这个新物体，再把存档里的 isOpened = true 赋给它 → 它变成「已开启」状态。

代码流程——在登陆页面打开游戏并加载

1、获取按钮组件并绑定对应方法

1、如果点击“新游戏”，则（根据Bake文件夹是否存在）备份存档且进入加载页面（并且在加载页面中加载下一场景的对应资源）

备份存档相关代码如下

GameSave——NewGamehttps://blog.csdn.net/2303_80204192/article/details/153051173#t18

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;public class LoginView : View
{Button ContinueBtn;public override void Awake(){base.Awake();var new_game = transform.Find("Btn/NewGame").GetComponent<Button>();new_game.onClick.AddListener(NewGame);ContinueBtn = GetComponent<Button>("Btn/Continue");ContinueBtn.onClick.AddListener(ContinueBtnOnClick);if (GameSave.Instance.HasSaveVersion()){}else{}}private void ContinueBtnOnClick(){GameSave.Instance.Load();}private void NewGame(){//打开Loading //切换场景//更新场景的加载进度GameSystem.Instance.SceneController.Load("Game", false, BagData.Instance.Init);GameSave.Instance.NewGame();}

此外，还有代码根据是否有存档记录来判断登录页面是否有“继续游戏”的选项

public override void OnEnable(){base.OnEnable();ContinueBtn.gameObject.SetActive(GameSave.Instance.HasSaveVersion());}

2、NavView导航面板退出游戏

这个 QuitGame() 方法是一个 “退出游戏”操作的完整流程控制函数。

其核心功能是在用户确认退出时，自动保存当前游戏进度，并返回到初始登录界面（如主菜单或登录页），同时关闭当前 UI。

在此处点击确认就开始存档：

GameSave.Instance.Save(0, GameSystem.Instance.SceneController.GetActiveScene());

private void QuitGame()
{// 1️⃣ 弹出确认提示框TipsViewController.Instance.Show("您是否退出游戏?将进行数据存档.", () => {// ✅ 用户点击“确认”时执行以下逻辑：// 2️⃣ 自动存档：保存当前场景和游戏状态GameSave.Instance.Save(0, GameSystem.Instance.SceneController.GetActiveScene());// 3️⃣ 关闭当前界面（比如设置菜单、暂停菜单等）Close(false);// 4️⃣ 关闭所有已打开的 UI 界面（防止残留）ViewManager.Instance.CloseAll?.Invoke(false);// 5️⃣ 加载初始场景（如主菜单或登录场景）GameSystem.Instance.SceneController.Load("Init", false, () => {// 6️⃣ 场景加载完成后，打开登录界面LoginViewController.Instance.Open();});}, () => { // ❌ 用户点击“取消”时执行：Close(false); // 仅关闭当前提示或菜单，不退出});
}

2.1这里有个比较新奇的函数方法

在这里确立了点击导航提示板中的"您是否退出游戏?将进行数据存档."——“点击确认”的事件和“点击取消”的事件。

public class TipsViewController : ViewController<TipsViewController, TipsView>
{public void Show(string tips, Action enter = null, Action cancel = null){Open();SetTipsToTop();view.Show(tips, enter, cancel);}
}将提示板中的点击——确认和取消设为事件方法
public class TipsView : View
{public void Show(string tips, Action enter, Action cancel){SetText(Info, tips);this.EnterAction = enter;this.CancelAction = cancel;}

3、存档机制

GameSave——Save方法https://blog.csdn.net/2303_80204192/article/details/153051173#t2

它的作用是 将当前游戏进度（包括全局状态和当前关卡状态）序列化并保存到磁盘文件中。将全局数据（玩家信息）与关卡数据（NPC状态、宝箱状态、计时器状态）进行存档。

4、继续游戏

在QuitGame方法中，再次打开了登录页面LoginView，点击“继续游戏”

private void ContinueBtnOnClick(){GameSave.Instance.Load();}

加载之前的存档内容，并调用Load方法——加载存档并且将存档中的对应数据恢复至游戏内容中

GameSave——Load方法https://blog.csdn.net/2303_80204192/article/details/153051173#t12

在场景加载结束后正式使用存档数据恢复场景实例

异步加载场景 + 恢复状态https://blog.csdn.net/2303_80204192/article/details/153051173#t13

这里需要注意先SceneController.Load（在这里将10001作为SaveInfoMain.scene传递），然后完成LoadSceneAsync异步场景更新卸载旧场景（且加载完成打开10001新场景）

并将新场景10001中的实例，导入存档之前的数据。

存档时的一些Bug

攻击对象重置但是却记录了引用（监听列表的未清除）

MissingReferenceException: The object of type 'Transform' has been destroyed...

这个错误说明：

你保存存档时，可能保存了某个敌人的状态（比如位置、状态、HP），但没有正确恢复它的 GameObject 或 FSM 实例。

读档时：

你可能 重新实例化了敌人（或没实例化）；

但 攻击逻辑里还引用着旧的 FSM 实例；

这个旧的 FSM 实例的 _transform 已经被销毁了。

找到问题如下：

报错点不在“存档”本身，而在反序列化后第一次进入战斗时，this._transform 已经被销毁，但AI 消息系统仍然调用了 OnPlayerAtk，于是访问 _transform.position 抛出 MissingReferenceException。

一、为什么会被销毁

存档时你把玩家/NPC 的运行时数据（位置、血量、状态等）写进文件。
读档时 Unity 先把旧场景完全卸载（LoadSceneAsync Single 模式），所有 GameObject 被销毁，包括 this.gameObject。
场景重新加载后，磁盘上的新物体已经生成，但旧的 FSM 实例（也就是 this）还残留在某个委托/事件里，没有被清掉。
当玩家再次攻击，消息系统遍历旧的监听列表，拿到一个已销毁对象的 FSM，调用 OnPlayerAtk → 访问 _transform.position → 报错

所以要清除旧的监听列表：

private void OnDisable()
{if (AI){if (unitEntity.type == 3){Debug.Log($"unitEntity.info:{unitEntity.info}");MainViewController.Instance.EnableBossHP(false, unitEntity.info);}RemoveListener();}
}public void RemoveListener()
{GameEvent.OnPlayerAtk -= OnPlayerAtk;
}

它不随场景卸载而自动清空，也不感知 GameObject 是否被销毁。
只要旧实例曾经 += 注册 过，它的方法地址就一直留在委托链里；场景切换时 Unity 只销毁了 GameObject 和组件，但没有帮你把委托链里的空壳踢掉，于是：

旧场景卸载 → 物体全灭。

新场景加载 → 新物体注册同名事件。

事件触发 → 委托链先执行旧实例（只剩一个空壳）→ 访问任何成员都报 MissingReferenceException。

因此这里要将切换场景时，物体及物体组件摧毁时绑定移除旧的监听表
