工程记录：使用tello edu无人机进行计算机视觉工作（手势识别,yolo3搭载）

dji-sdk/Tello-Python: This is a collection of python modules that interact with the Ryze Tello drone.

参考的是大疆tello edu的官方支持库链接

需要git把其扒下来：

git clone https://github.com/dji-sdk/Tello-Python

 环境配置：

在win11 x64系统上进行开发。基于python2.7搭建环境，由于python2.7是很老的python版本，故按照其下载文件夹中的.bat文件执行。下载后的python路径在C:\Python27\python.exe，在运行命令的时候需要加入前面的路径来执行。

其中有numpy,opencv,libh264decoder无法下载.

解决办法为：经过测试有效的，下载opencv for python2.7

C:\Python27\python.exe -m pip install opencv-python==4.2.0.32

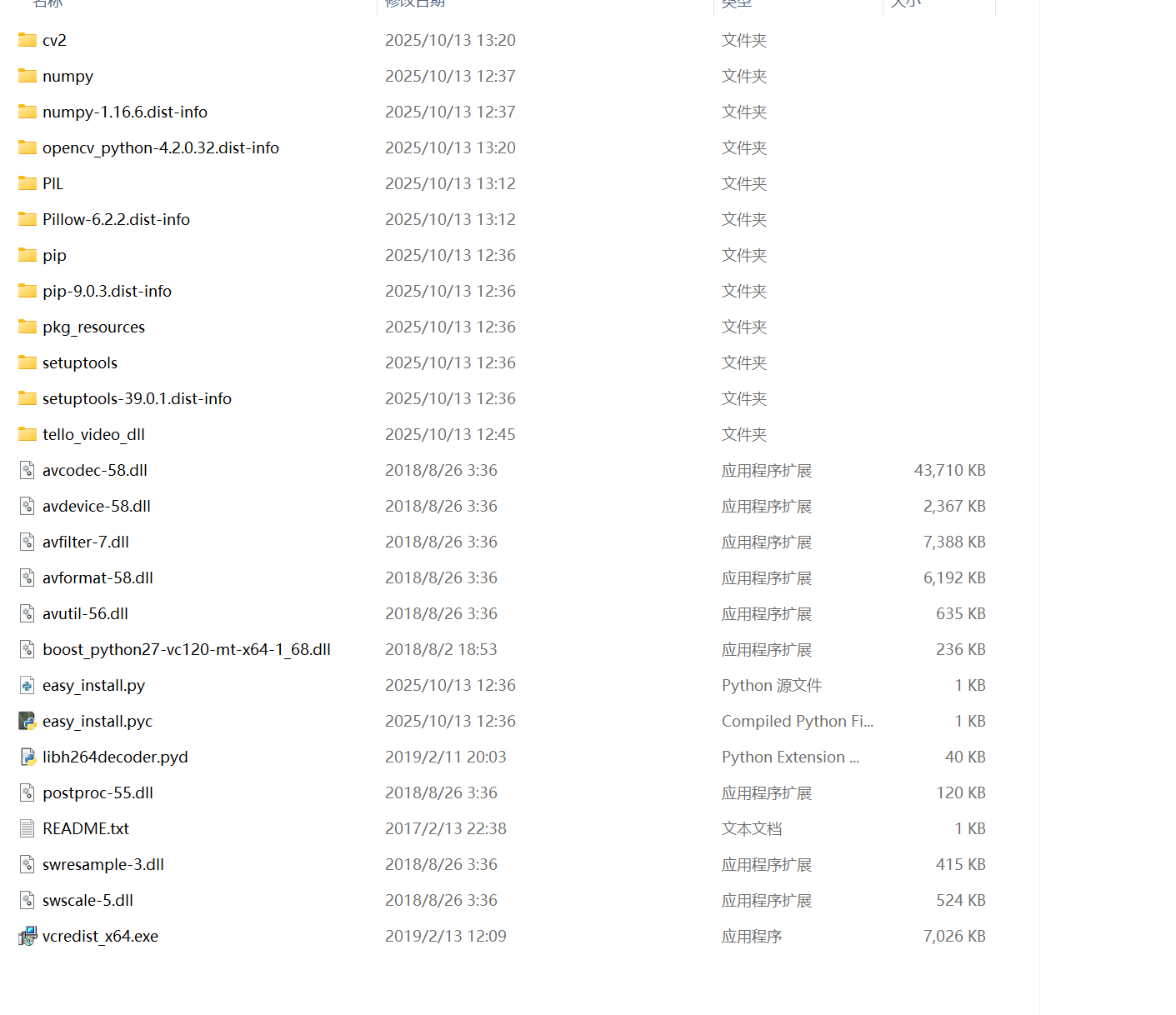

此外关于libh264decoder解决办法是把官方链接中的tello_video_dll(For win64).zip中的全部文件都挨个放在文件夹C:\Python27\lib\site-packages文件夹下面，如下图所示：

而不是仅仅把libh264decoder.pyd文件放在该文件夹下，.pyd文件就相当于一个动态链接库.so文件，还需要dll文件来支持。

下载pose模型

OpenPose人体姿态识别项目是美国卡耐基梅隆大学（CMU）基于卷积神经网络和监督学习并以caffe为框架开发的开源库。可以实现人体动作、面部表情、手指运动等姿态估计。适用于单人和多人，具有极好的鲁棒性。是世界上首个基于深度学习的实时多人二维姿态估计应用，基于它的实例如雨后春笋般涌现。人体姿态估计技术在体育健身、动作采集、3D试衣、舆情监测等领域具有广阔的应用前景，人们更加熟悉的应用就是抖音尬舞机。

这里应当注意的是openpose实际上对于tello python要求下载的那个模型已经在官网上不保留了，需要自己去找资源。

GitCode - 全球开发者的开源社区,开源代码托管平台

在上面的链接中有下载资源。下载好后把pose_iter_160000放在model/pose/mpi中即可。

在原本的代码中要求同时读入proto file(规定了输入的神经网络的层数和每层的特点)，还有读入caffemodel参数权重文件。

        # read the path of the trained model of the neural network for pose recognitionself.protoFile = "model/pose/mpi/pose_deploy_linevec_faster_4_stages.prototxt"self.weightsFile = "model/pose/mpi/pose_iter_160000.caffemodel"# total number of the skeleton nodesself.nPoints = 15# read the neural network of the pose recognitionself.net = cv2.dnn.readNetFromCaffe(self.protoFile, self.weightsFile)

搭载yolo3

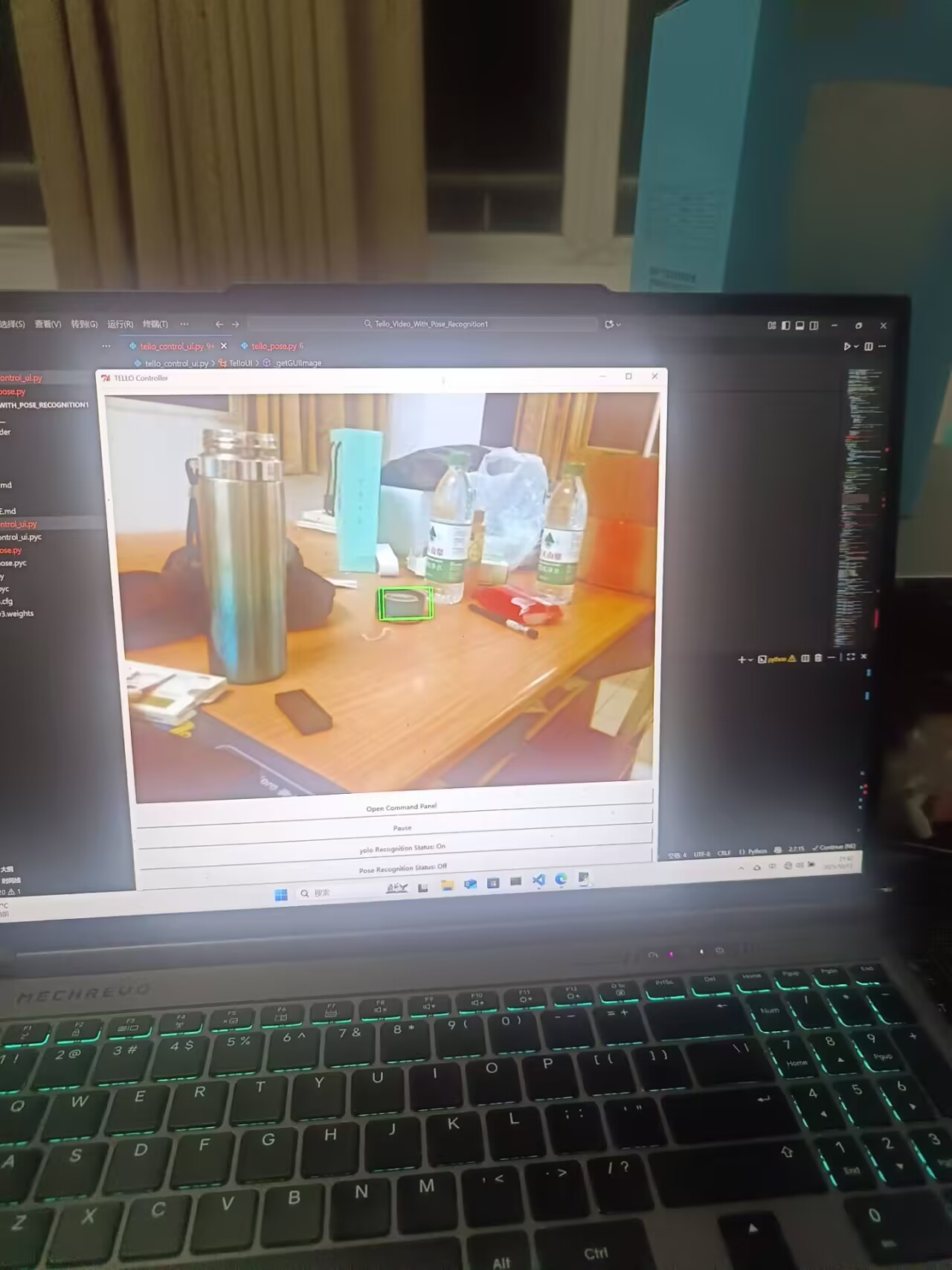

把简单版本的Yolo3搭载在py2.7环境中捕获输入视频中的物体并圈出来。整体流程是点击yolo按钮后开始识别，然后处理返回的x,y,h,w在图中画出来。

详细代码过程如下。首先是加载yolo3低版本模型的代码：

这里的逻辑是当用户按下tkinter的按钮后yolo_mode设置为True,随后加载yolo3模型的.cfg和.weights文件再获得detections.这里还隐藏了一个保存的功能，去掉taskSnapshot1的注释后可以进行保存。

                if self.yolo_mode:image = self.framemodel = cv2.dnn.readNetFromDarknet('yolo3.cfg', 'yolov3.weights')blob = cv2.dnn.blobFromImage(image, 1/255.0, (416, 416), (0, 0, 0), swapRB=True, crop=False)model.setInput(blob)detections = model.forward()#print(type(detections))for detection in detections:x, y, w, h, confidence = detection[0:5]                       if confidence > 0.05:height,width=image.shape[:2]height=int(height)width=int(width)print("width=",width)print("height=",height)cv2.rectangle(image, (int(width * (x - w/2)), int(height * (y - h/2))), (int(width * (x + w/2)), int(height * (y + h/2))), (0, 255, 0), 2)                    #takeSnapshot1(image)print("x=",x,"y=",y,"w=",w,"h=",h,"confidence=",confidence)self.detections=detections

下面是得到yolo返回的检测结果包含框的中心坐标x,y和宽度w,高度h，随后在打开的frame中用cv2.rectangle在图中画出框。此处应该注意返回的x,y,w,h都是归一化后的，应当乘以图像的w和h去反向归一化。

            if self.yolo_mode:height,width=frame.shape[:2]height=int(height)width=int(width)for detection in self.detections:x, y, w, h, confidence = detection[0:5]#print("confidence=",confidence)if confidence > 0.05:cv2.rectangle(frame, (int(width * (x - w/2)), int(height * (y - h/2))), (int(width * (x + w/2)), int(height * (y + h/2))), (0, 255, 0), 2)                            #print("x=",x,"y=",y,"w=",w,"h=",h)#print("height=",height,"width=",width)

备注：下载Yolo3模型权重链接为：

YOLOv3模型文件下载:YOLOv3 模型文件下载本仓库提供了YOLOv3模型的核心文件，包括`coco.names`、`yolov3.cfg`和`yolov3.weights` - GitCode

完整代码工程文件在github:

nanfangxiansheng/tello_edu_add_test: 在大疆原有的tello edu库基础上配置环境并适当改进使其支持在py2.7下用opencv加载Yolov3模型进行目标检测
