设备管理系统原型设计实战：PC/APP/PDA多端页面解析

引言

设备管理系统对很多企业运营来说意义重大，它能通过信息化的手段实现对设备全生命周期的管理，涵盖设备日常维护、定期保养、实时故障监控以及能耗数据分析等环节，不仅能提升设备的利用率与可靠性，还能提高使用效率，增强运行稳定性，同时控制维护开支，减少安全隐患。

设备管理系统在原型设计环节也是一大难点，本文将基于墨刀素材广场的一个设备管理系统原型实战案例，拆解其核心页面的设计思路，覆盖PC端后台管理系统与APP/PDA端设备界面，帮助产品经理理清设备管理类系统的原型设计逻辑与页面框架。

一、设备管理系统PC端页面拆解

设备管理系统的后台采用顶部导航配合左侧二级导航的经典结构，主内容区展示具体功能模块。整体布局层次分明，信息密度高，兼顾操作效率与可视化展示。

1. 仪表盘

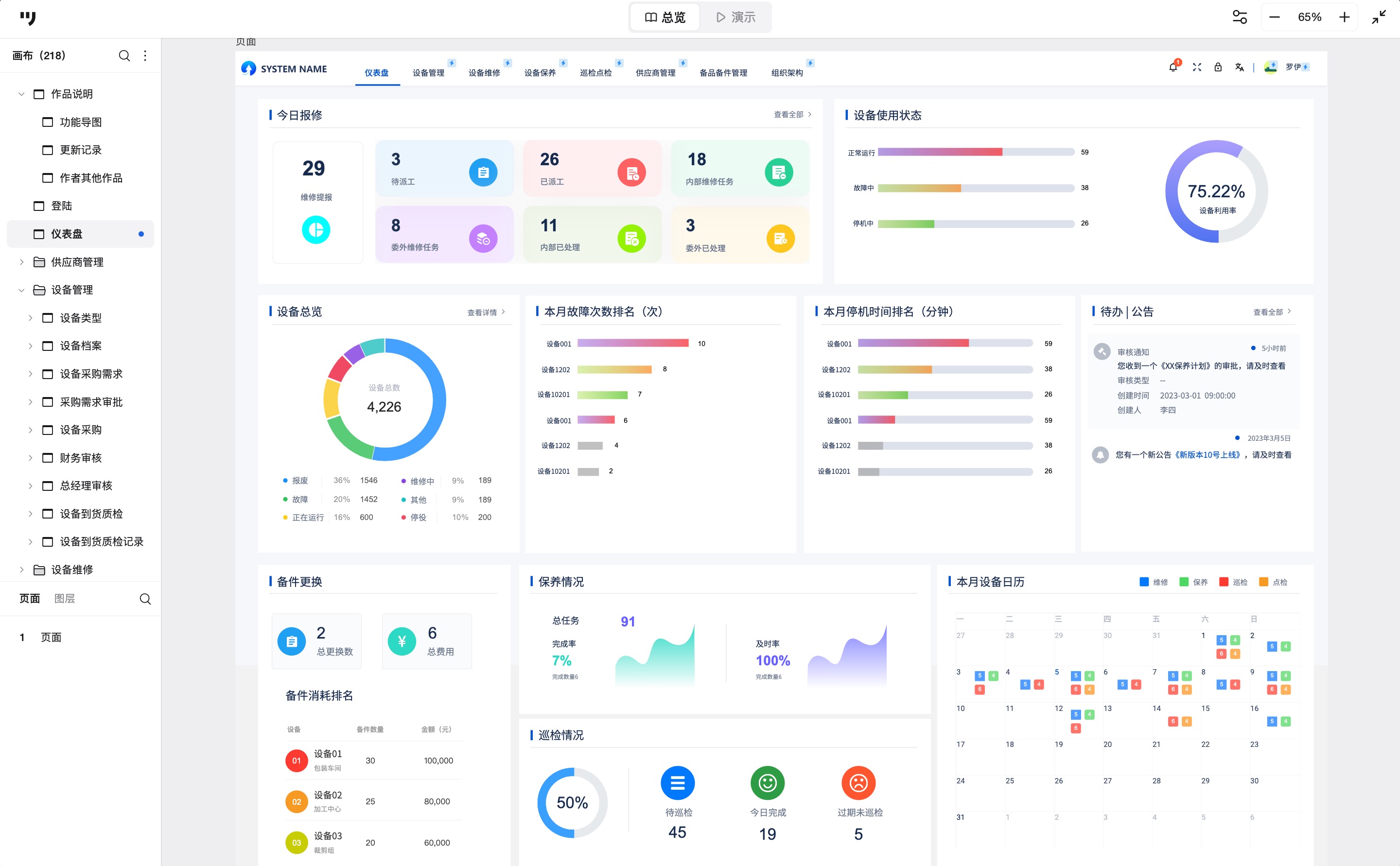

仪表盘是整个设备管理系统运行的数据中心，承担运行监控与任务概览的核心功能。页面以多个信息卡片模块组成，布局合理，信息聚合度高。

• 顶部区域：左侧展示今日报修数据，包括待派工、已派工、内部维修任务等；右侧展示设备运行状态分布（正常运行 / 故障 / 停机），便于快速判断整体设备健康度。
• 中部区域：由四个卡片构成，依次为：设备总览占比（环形饼图）、本月故障次数排名（横向柱状图）、本月停机时长排名、待办公告消息；
• 底部区域：分为三栏，左侧展示备件更换数量与消耗排名，中部为保养与巡检概况，右侧以设备日历视图展示当月任务，使用颜色标记区分任务类型，便于清晰规划。

整体仪表盘信息层级清晰，色彩搭配协调，在简洁中兼具视觉可读性。

2. 供应商管理

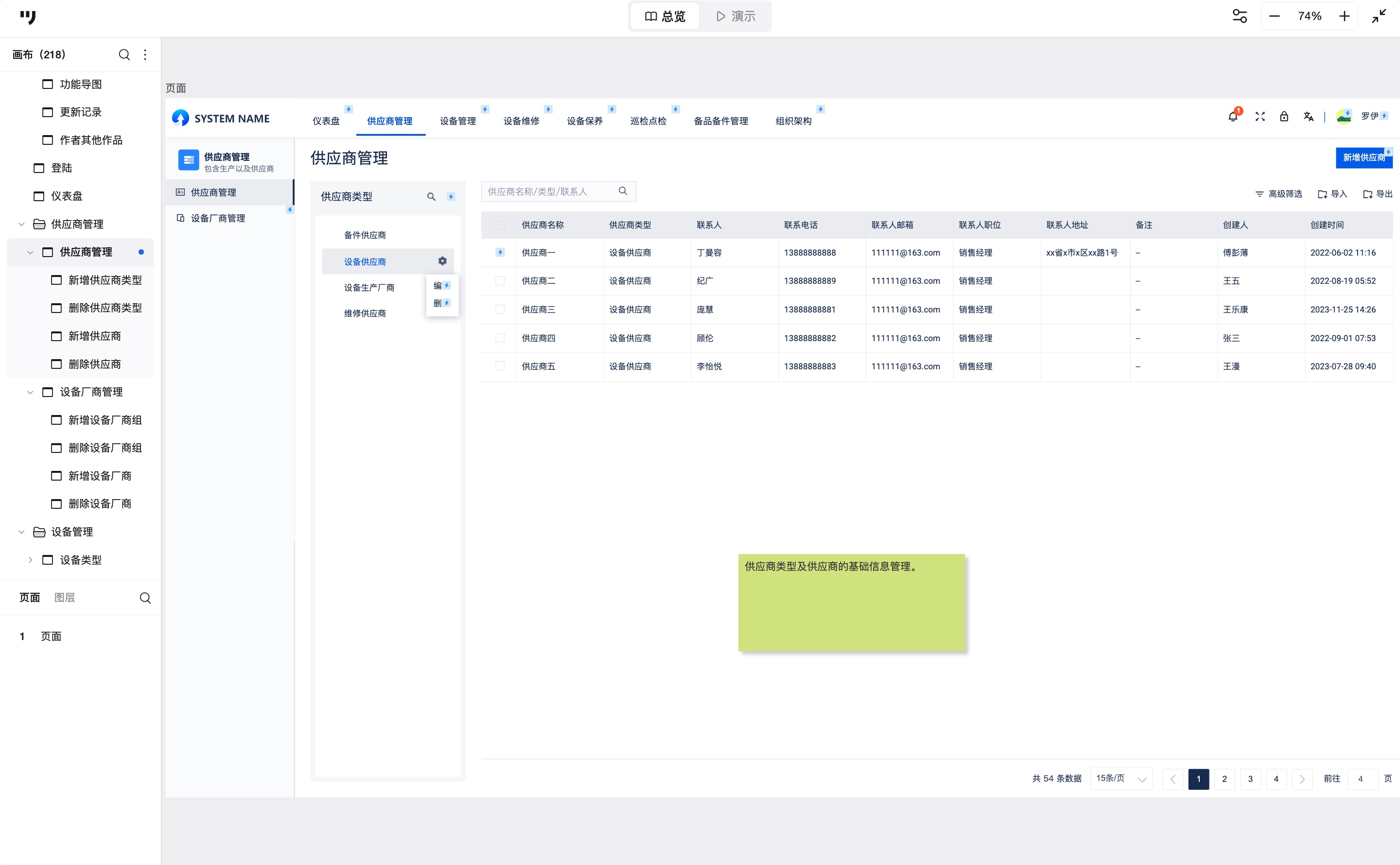

供应商管理模块用于维护与分类管理各类供应商信息。页面结构为左侧二级导航+主内容区布局。在主内容中，左侧为供应商类型分类栏，可快速切换查看不同类型供应商信息；右侧为数据列表区，支持筛选查询、导入导出及新增操作。
“设备厂商管理”页面采用类似布局，通过厂商分组实现基础信息管理与对比，保证页面结构一致性与使用体验统一。

3. 设备管理

设备管理模块细分为三个子板块：设备档案、购置管理、到货质检。设备档案包含设备类型、档案；购置管理包含设备采购需求、采购需求审批、设备采购、财务审核、总经理审核板块；到货质检包含设备到货质检、到货质检记录。

如设备类型页面，页面左侧提供设备类型分类筛选栏，可按类型快速定位设备型号信息；右侧为设备列表，支持高级查询与导出操作。页面右上角设有“新增品牌型号”按钮，方便扩展设备档案。

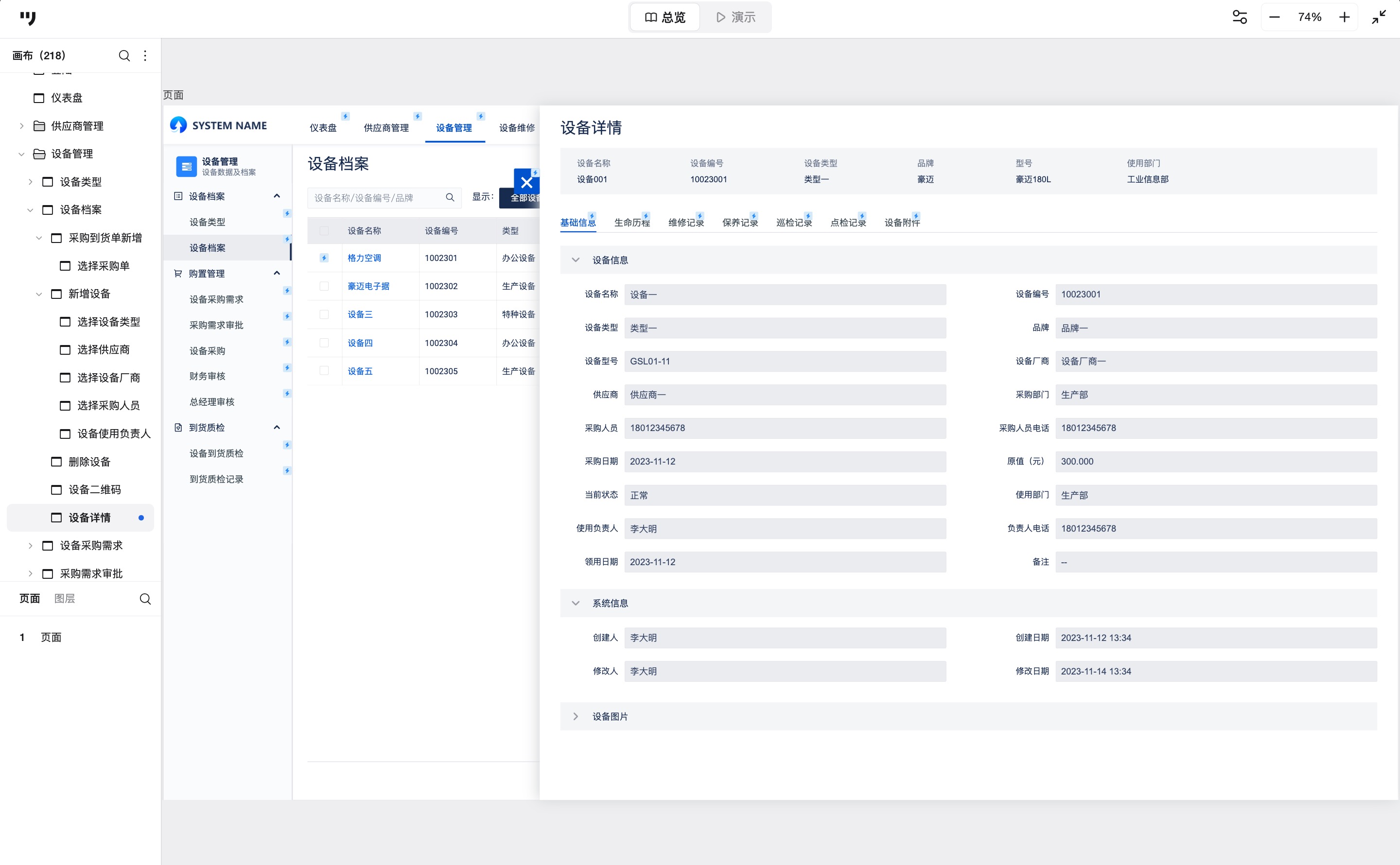

设备档案详情页以半屏弹窗形式展示，顶部显示基本信息，下方通过7个Tab标签展示详细数据，包括：设备生命周期、维修记录、保养记录、巡检记录、点检记录与附件信息。结构清晰、交互合理，不影响用户在主页面的其他操作。

“购置管理”与“到货质检”页面采用相似的列表+弹窗交互形式，降低学习成本，保证整体操作一致性与系统的可维护性。

4. 设备维修

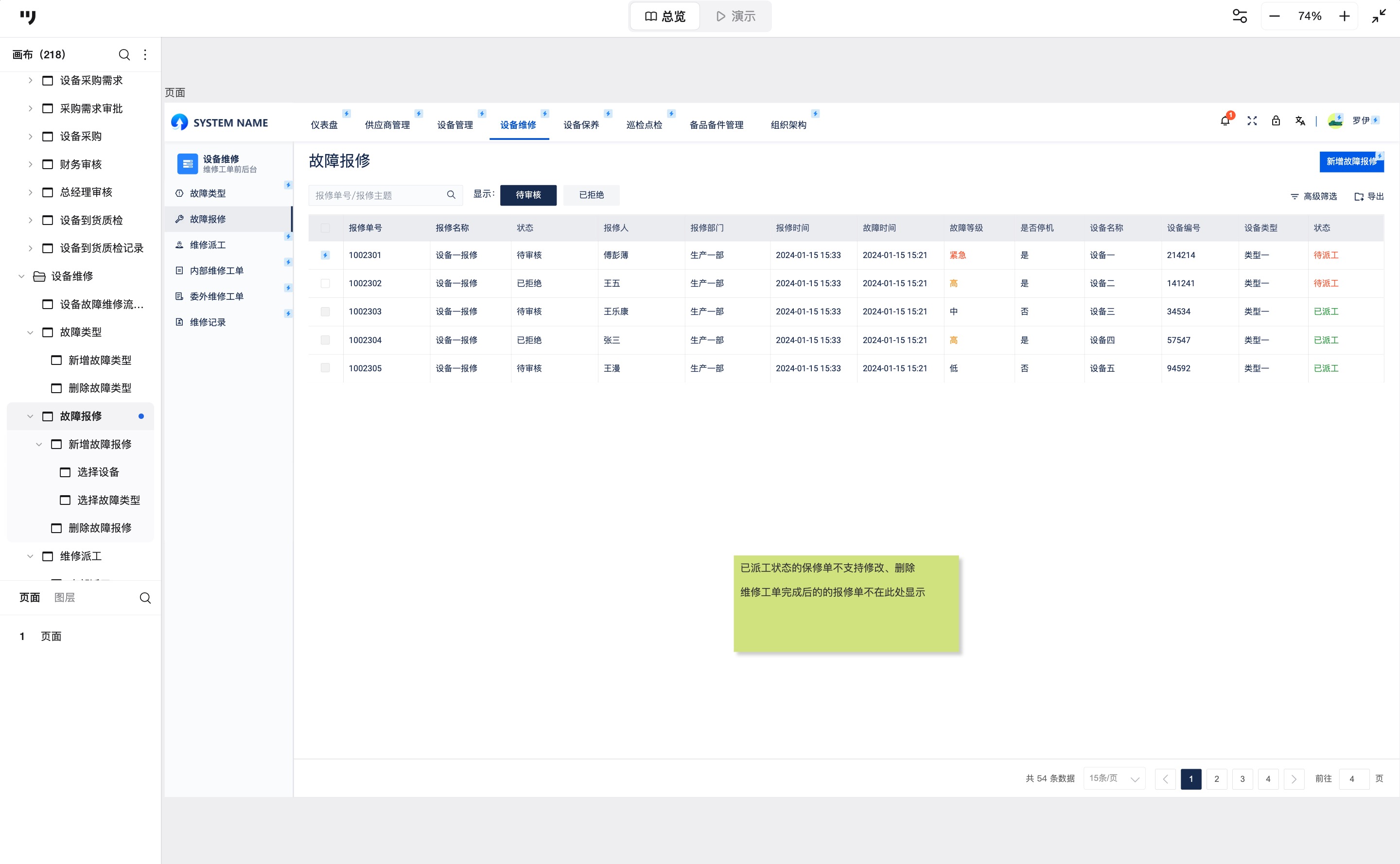

设备维修是确保设备正常运行、延长使用寿命和提高生产效率的重要环节，包含故障类型、故障报修、维修派工、内部维修工单、委外维修工单、维修记录六个板块。各页面均以信息列表形式呈现，提供搜索栏与状态标签（启用/停用/审核/拒绝等），并配备“新增”操作入口。

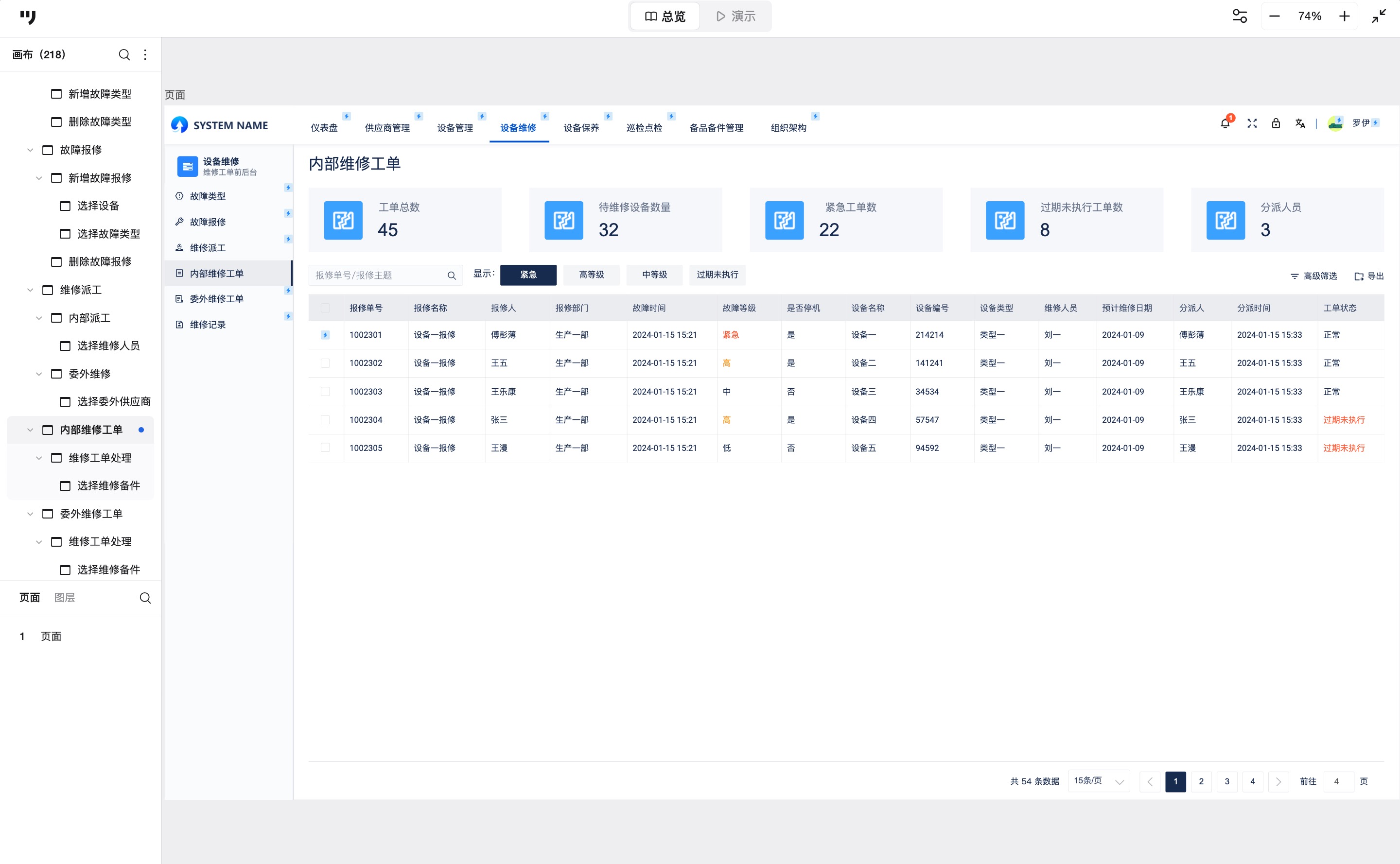

设备维修分为内部维修和委外维修，两个工单页面结构保持一致：顶部为统计卡片，展示工单总数、待维修设备数、紧急工单数与派工人数；下方为详细工单列表，支持按状态（紧急 / 高等级 / 中等级 / 过期未执行）筛选查看，方便快速响应关键任务。

5. 设备保养

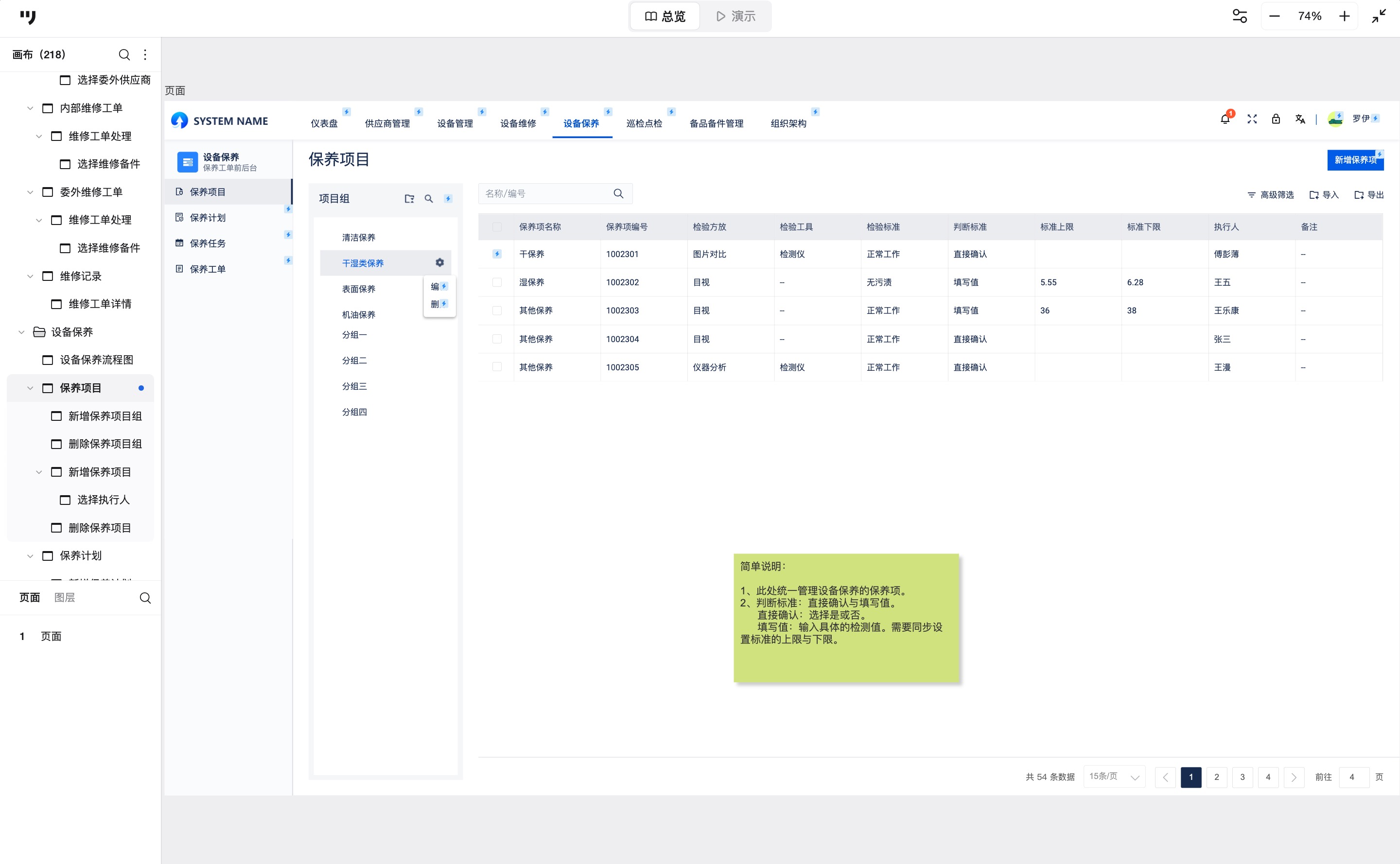

设备保养时确保设备正常运行、延长使用寿命和提高生产效率的重要措施。设备保养模块分为保养项目、保养计划、保养任务、保养工单四个功能页。如保养项目页面，左侧设有项目组分类竖栏，便于按照分组查询；右侧为对应保养项目信息列表。保养计划页面以信息列表形式展示，设有计划状态标签快捷筛选。

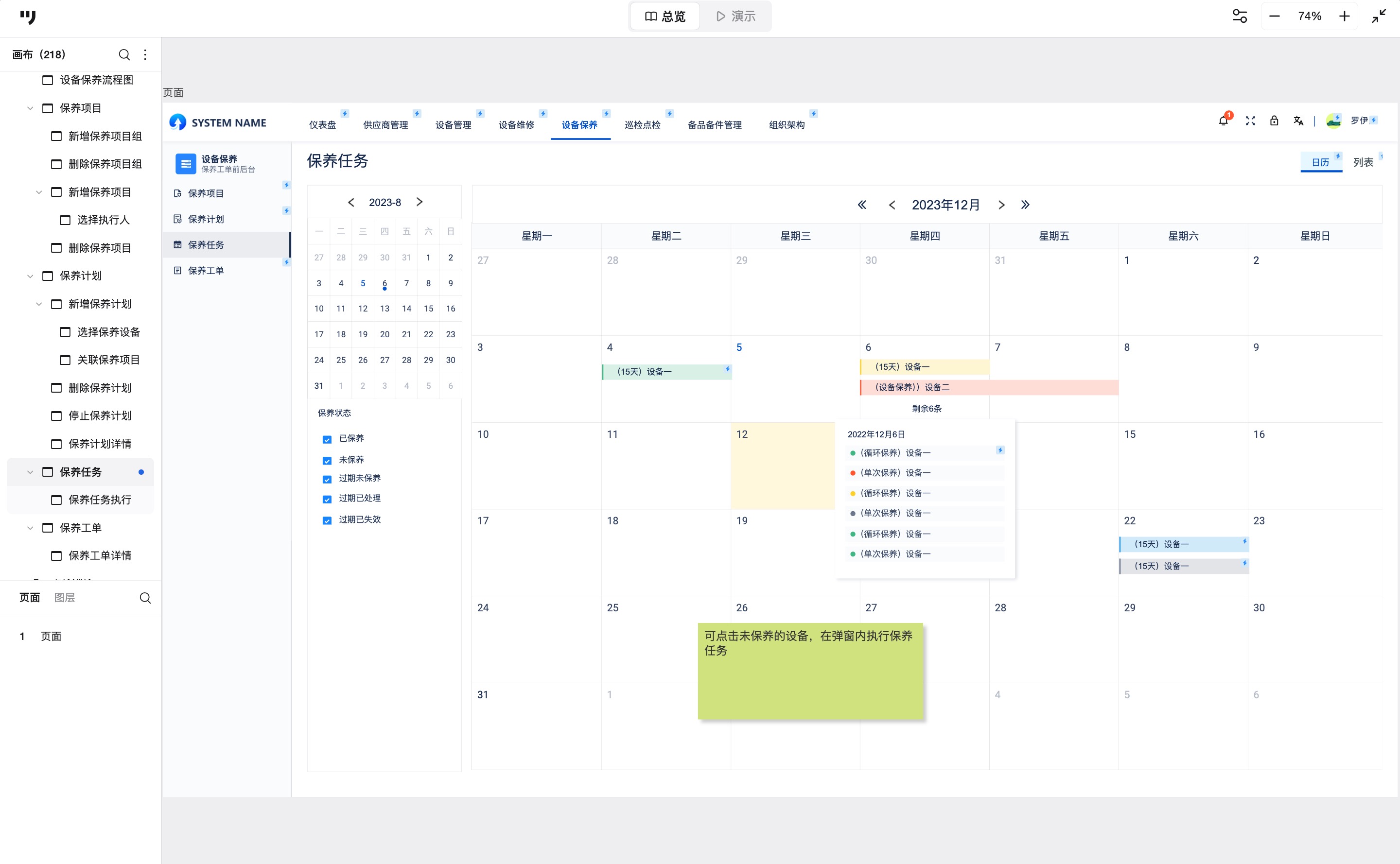

“保养任务”页面提供日历视图与列表视图双模式切换。左侧为日历缩略图与保养状态筛选框（保养中/未保养/过期未保养/已处理/已失效），右侧为详细任务视图。点击任务可查看设备详情，支持快速操作与视图切换。

6. 巡检点检

巡检与点检是保障设备安全与稳定运行的重要手段。两者虽在周期、标准与执行方式上存在差异，但后台页面设计保持一致，方便操作与统一培训。

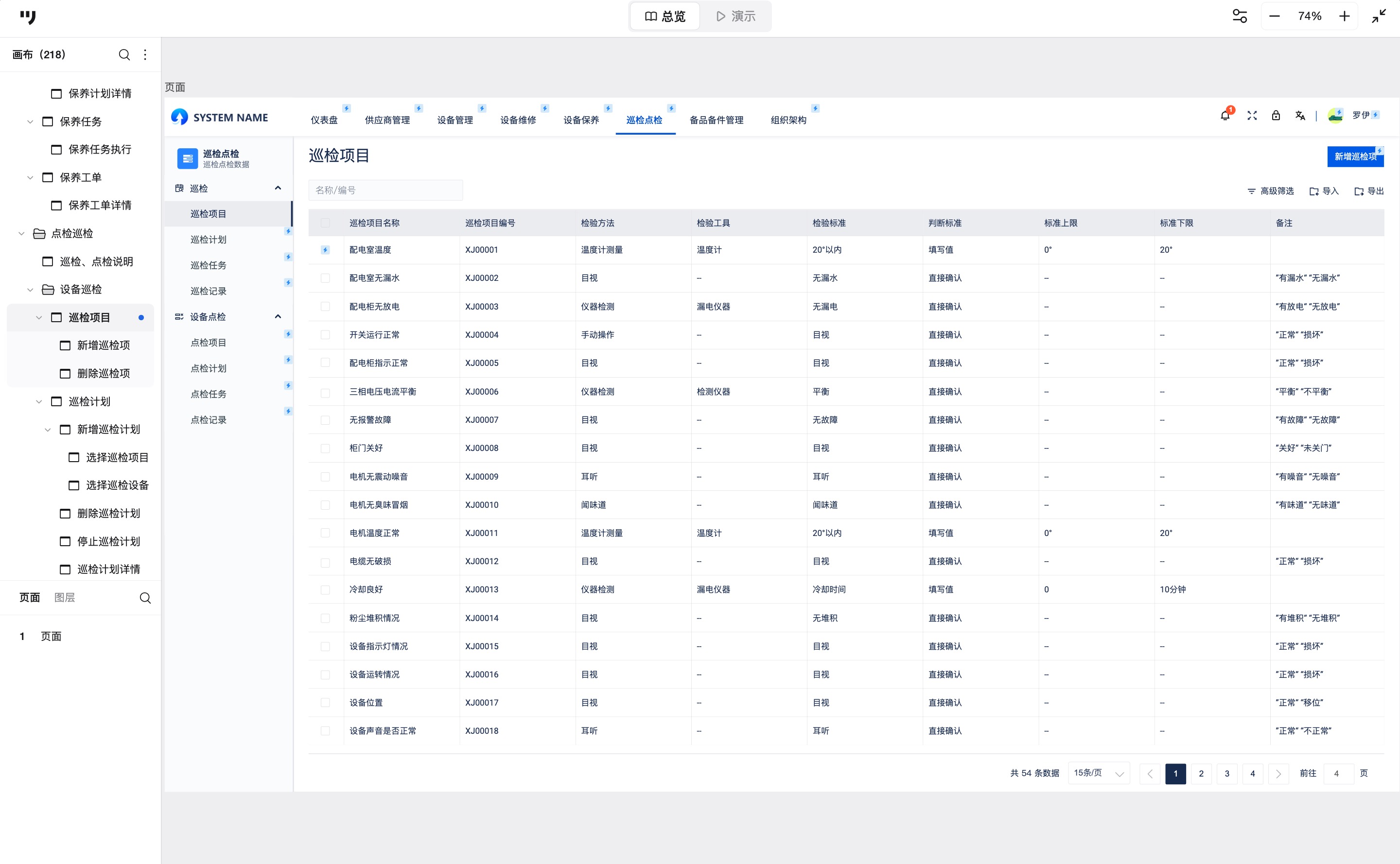

如巡检项目页面，采用信息列表形式展示项目信息，包含项目名称、项目编号、检验方法、检验工具、检验标准、判断标准、标准上线、标准下限和备注信息，支持高级筛选、导入导出与新增操作。

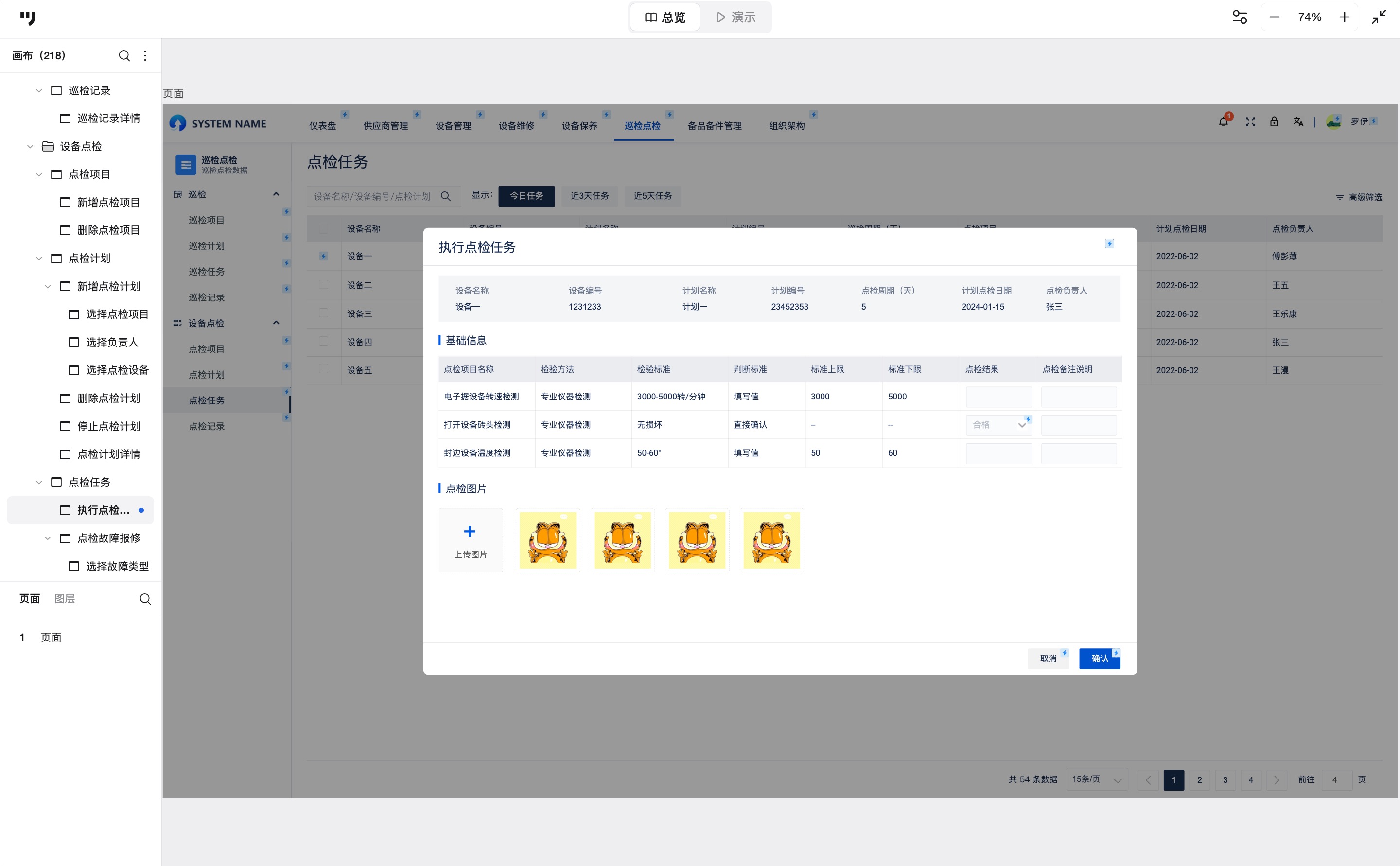

例如在点检任务页面，信息列表展示任务清单，选中任务后可执行“点检任务”或“点检报修”操作。在执行弹窗中，可填写点检结果（合格/不合格）、备注说明并上传点检照片，便于追溯记录。

7. 备品备件管理

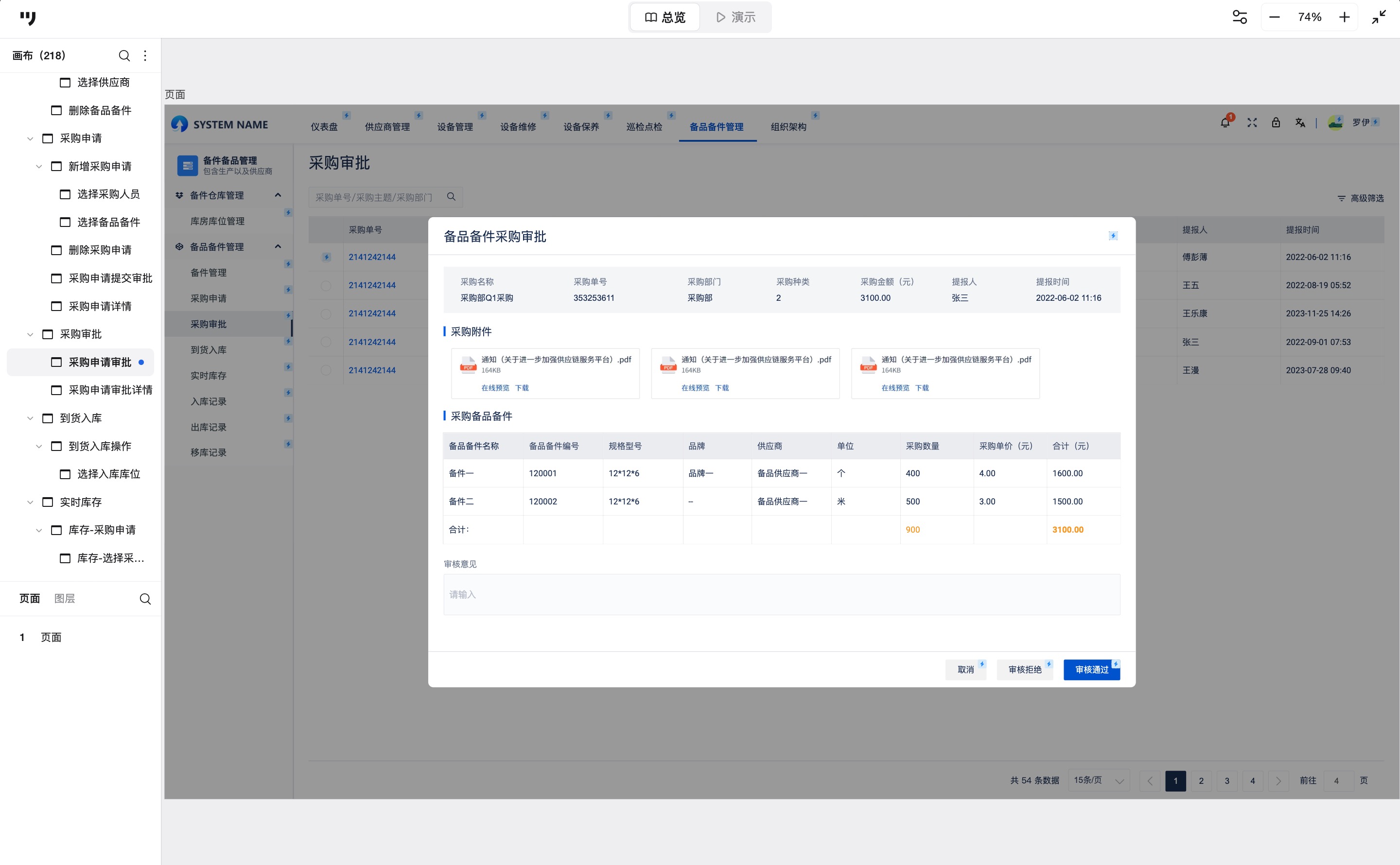

备品备件模块包含备件仓库管理与备件流转管理两部分，涵盖仓库、采购、入库、出库与库存管理等环节。例如其中一个关键环节：采购审批。页面设计简洁明了，在对采购审批时，弹窗展示具体信息：

• 顶部为基础信息如采购名称、单号、部门、种类、金额、提报人、提报时间；
• 中部展示采购附件，支持在线预览和下载查看；
• 下方为采购备品备件列表，包含详细规格、品牌、供应商、采购数量、单价、合计金额等信息。

审批人员可在弹窗中直接执行“通过”或“拒绝”操作，流程高效直观。

8. 组织架构

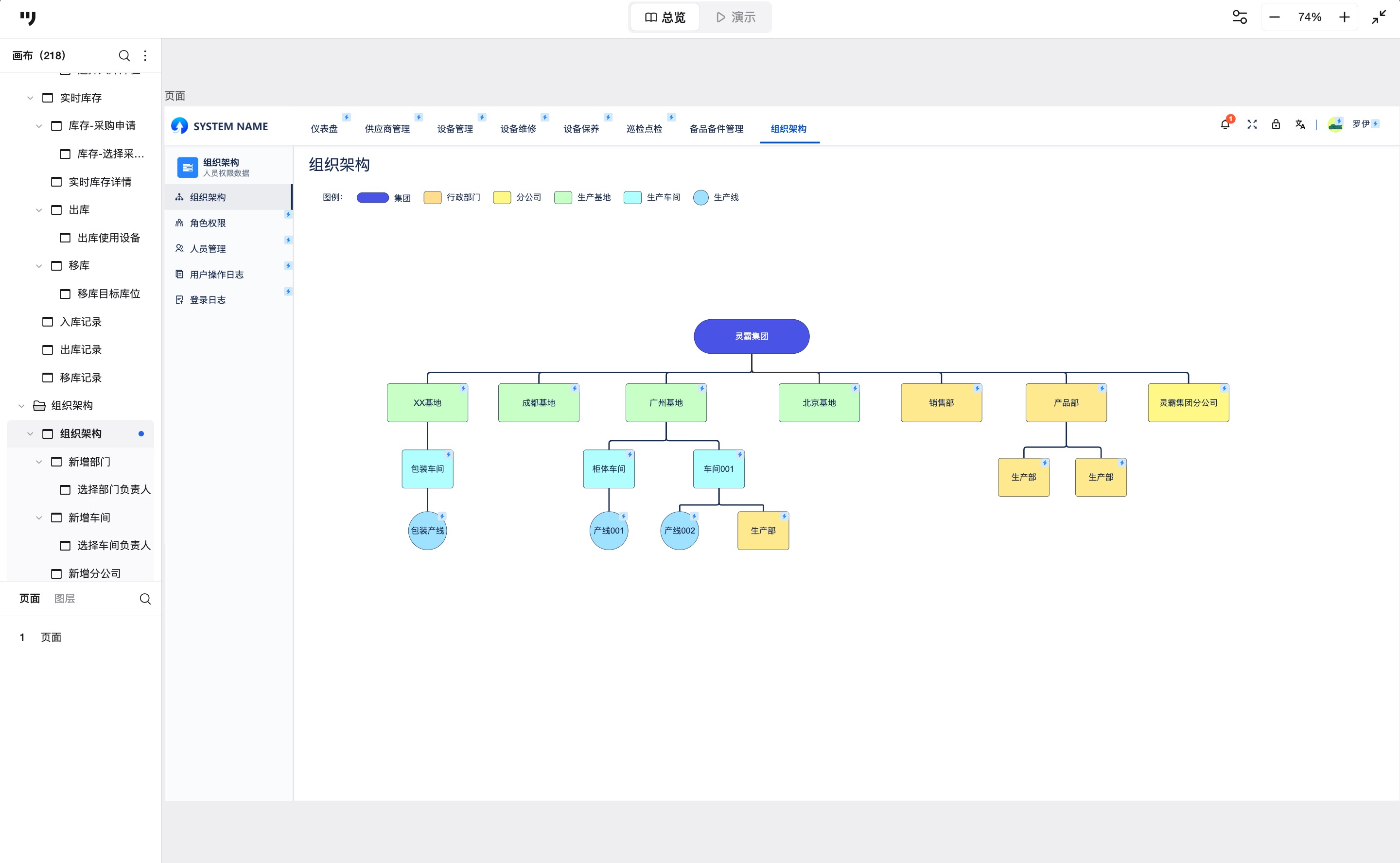

组织架构模块包括架构信息、角色权限、人员管理、操作日志与登录日志。组织架构页面提供可视化组织树结构，支持新增、编辑与删除部门或车间节点。

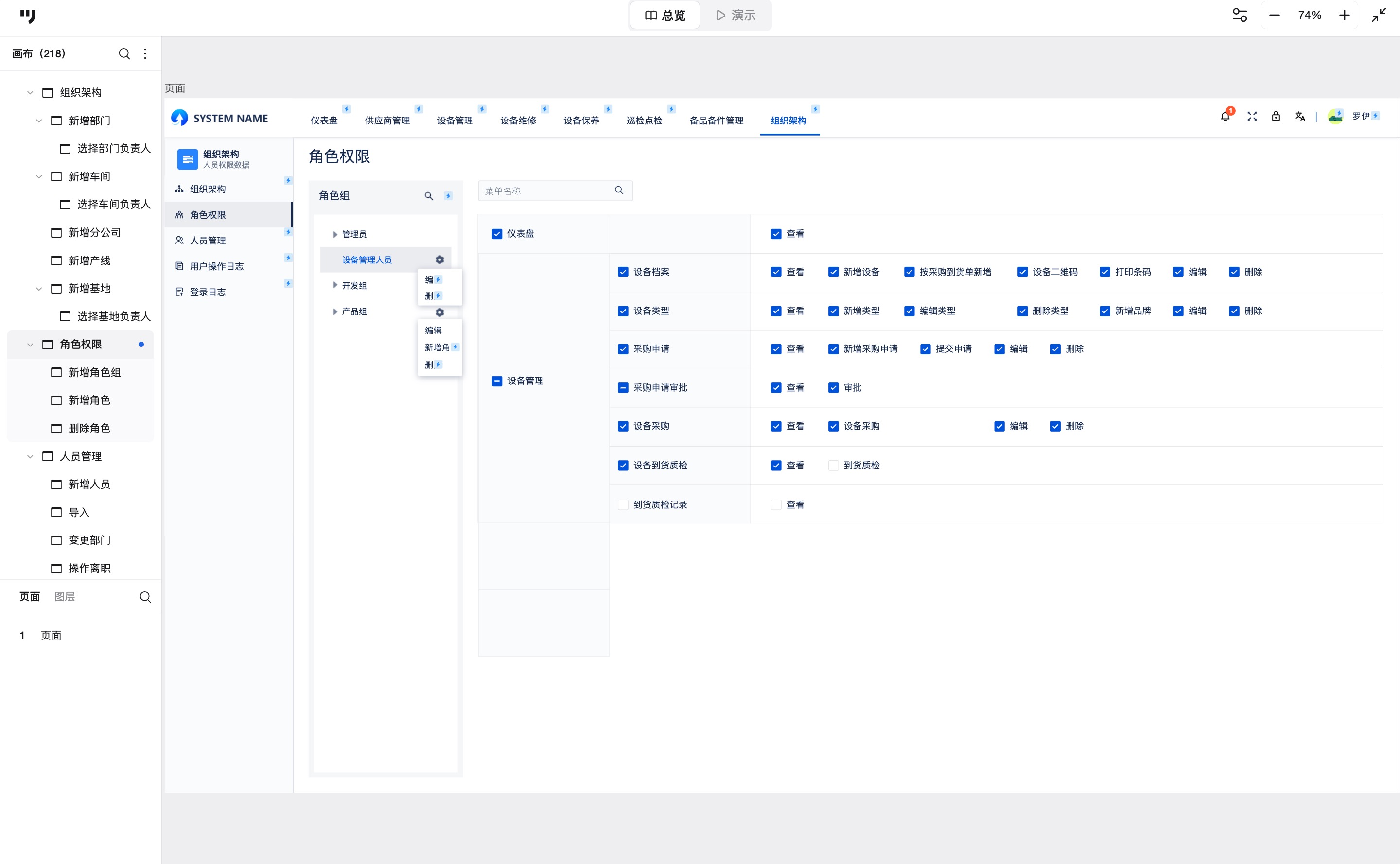

对于角色权限的管理是非常有必要的，页面采用左侧角色组+右侧权限表格布局，可对整个组或者单个角色设置具体权限，可快速勾选权限项，操作直观，易于管理与扩展。

二、设备管理系统APP/PDA页面

1. 首页工作台

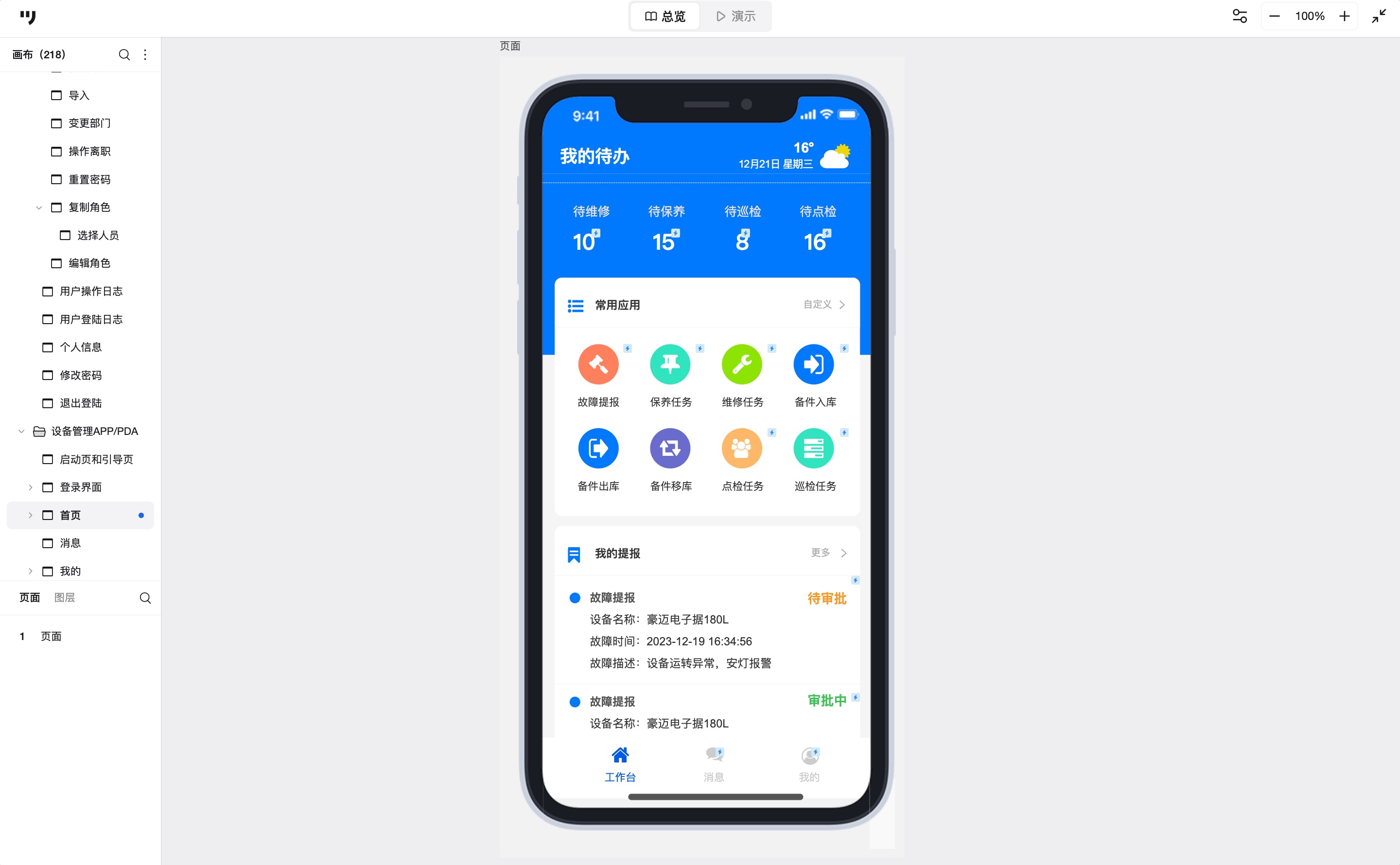

APP/PDA页面适用的设备管理系统，首页以任务看板形式聚合关键信息：顶部展示“我的待办”显示待维修、待保养、待巡检、待点检数量信息；中部为常用功能入口区，支持用户自定义排序；底部展示提报信息列表与审批状态，方便随时处理任务。

2. 消息页面

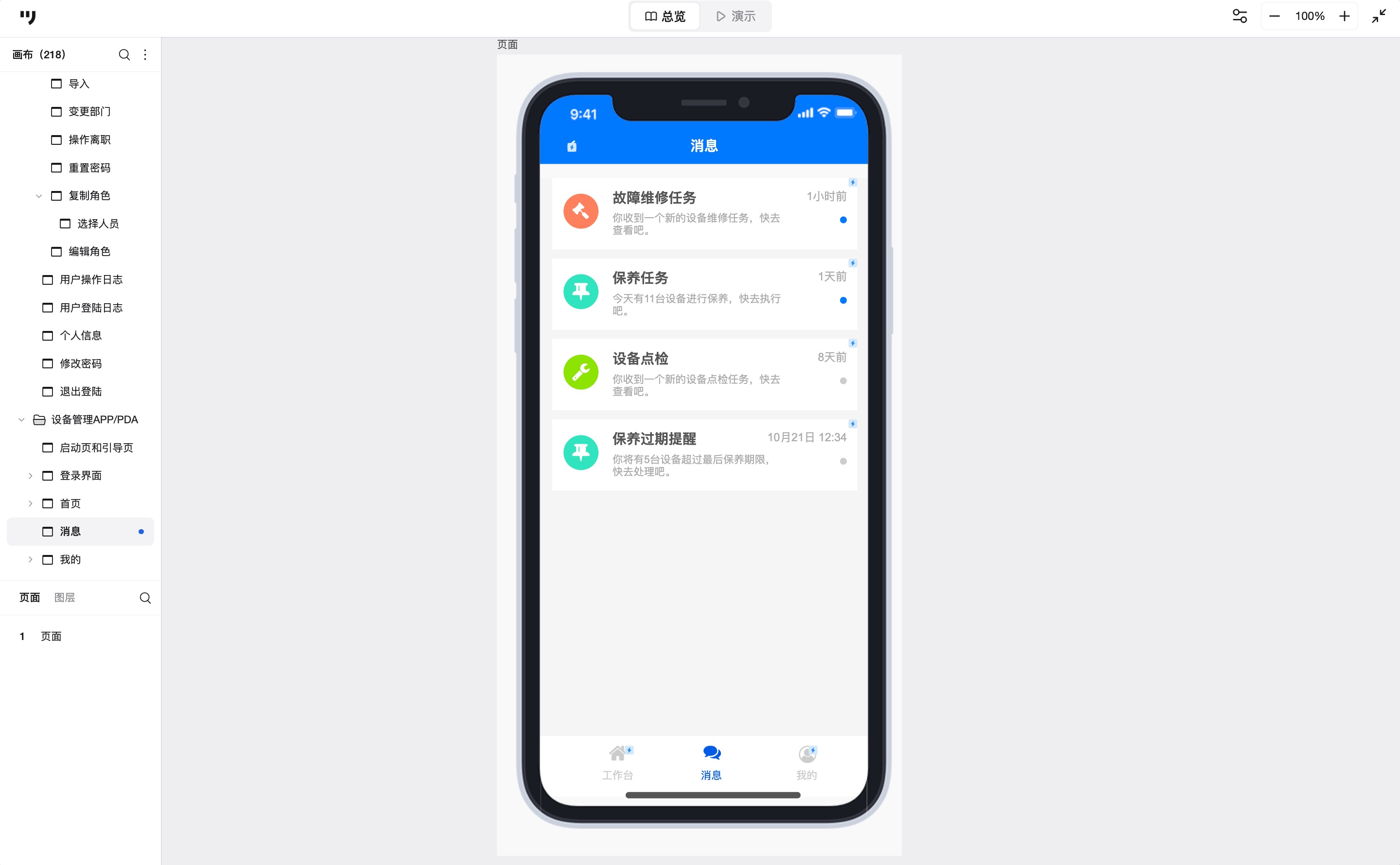

消息模块主要用于接收系统通知，分为四类信息，分别是：故障维修任务、保养任务、设备点检、保养过期提醒。界面简洁，支持快速定位与已读标记。

3. 我的页面

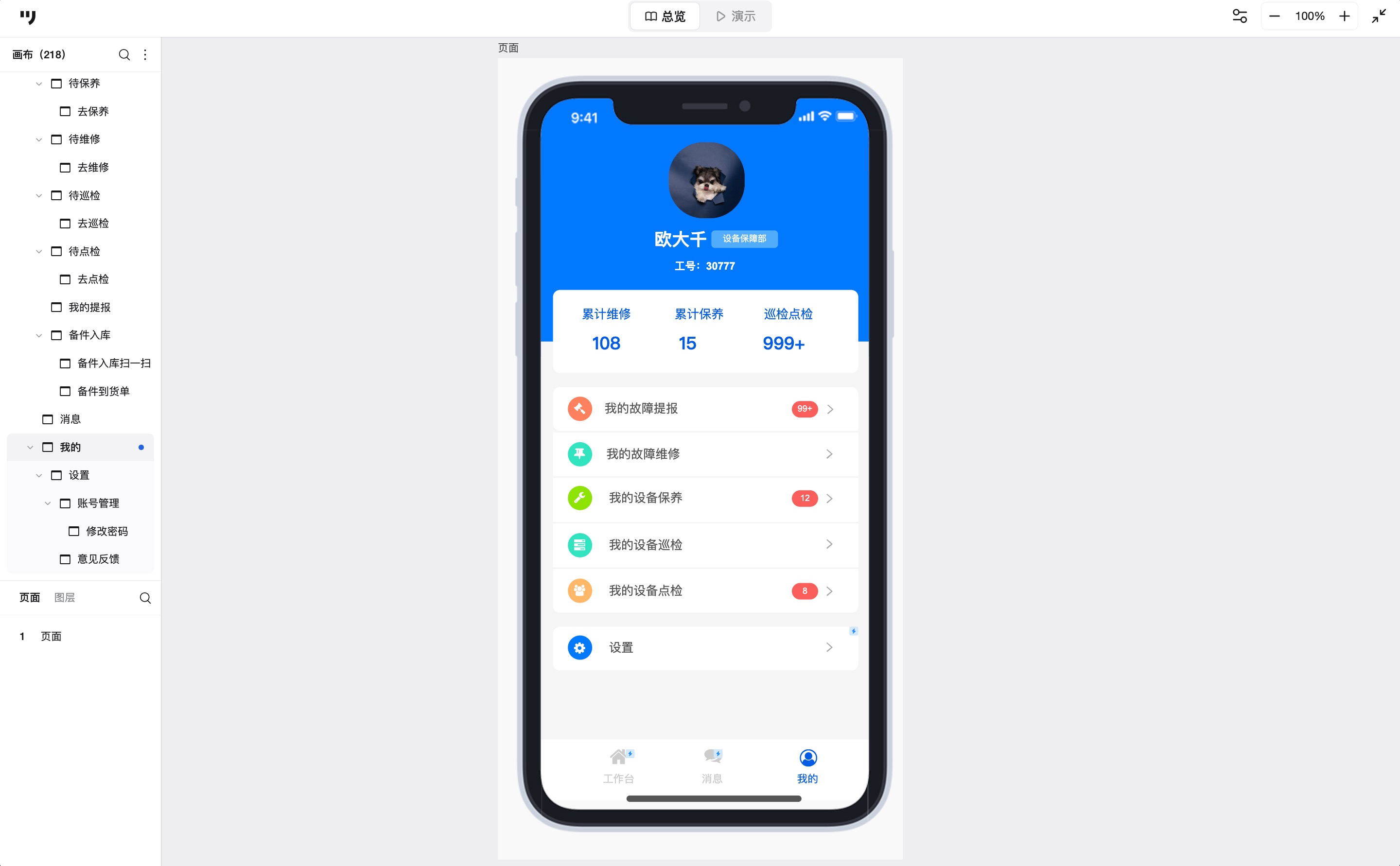

我的页面显示个人信息包含部门工号，以及累计维修、保养、巡检点检的数量总计。下方为具体功能分类：我的故障提报、故障维修、设备保养、设备巡检、设备点检，点击可查看对应分类具体信息。此外，还提供账号设置、意见反馈与退出登录等功能。

三、设备管理系统原型设计案例

以下几个同样来自素材广场，均为可复用或参考的设备管理系统的完整原型案例：

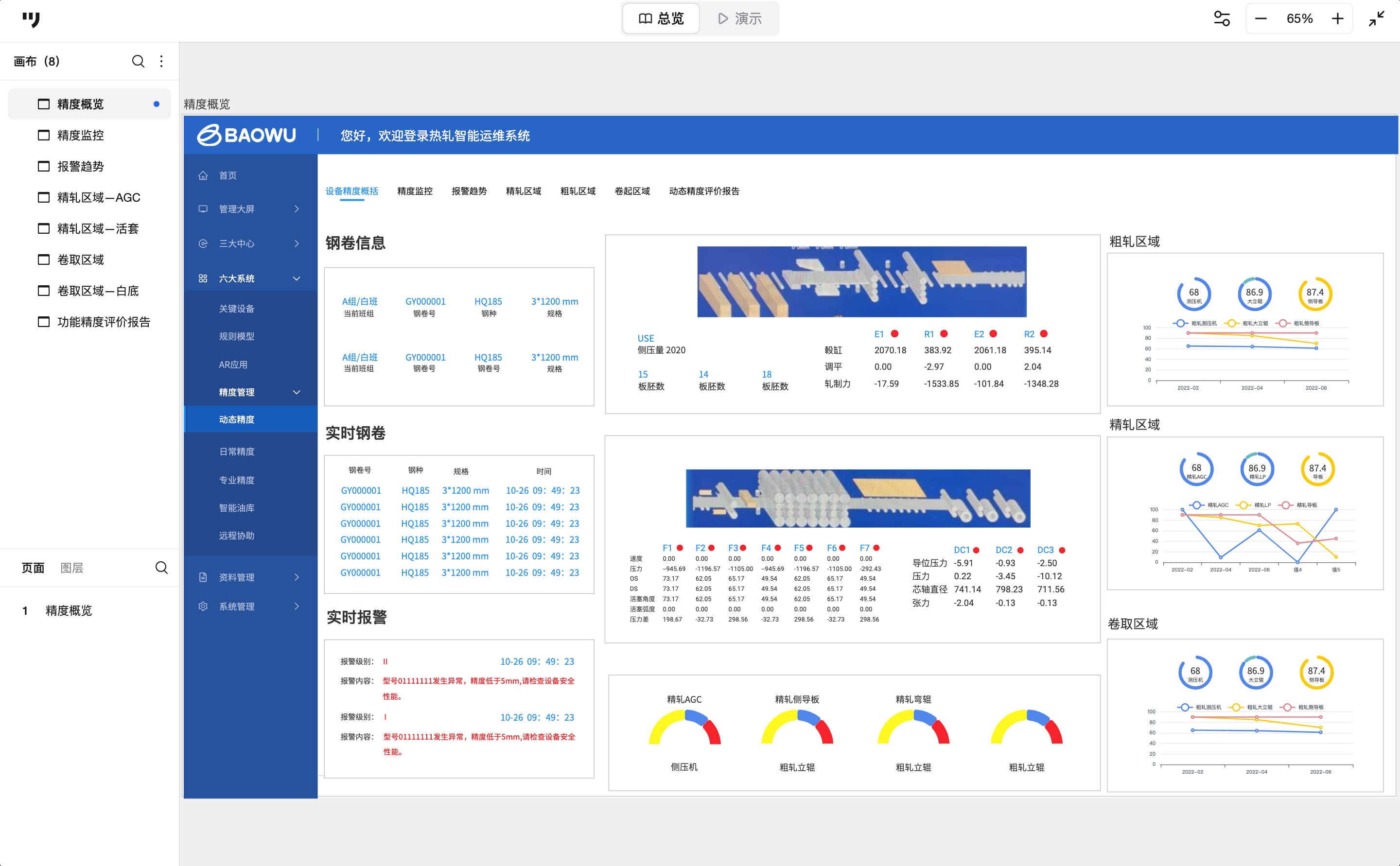

1. 现代化数字化热轧设备管理系统

包含动态精度、日常精度、专业精度、智能油库与远程协助模块。

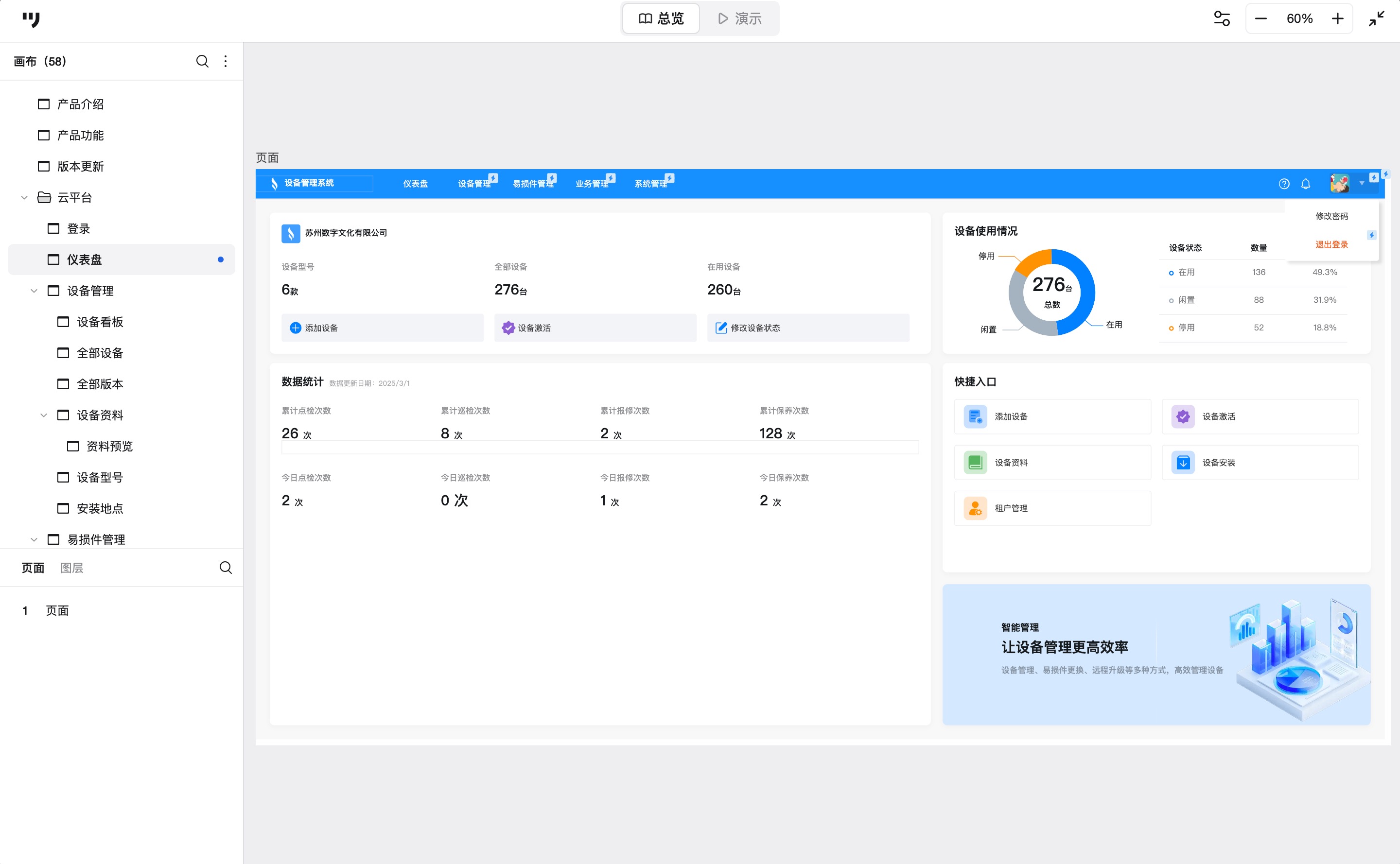

2. 设备管理系统- IOT版

包含PC端管理平台和APP端。核心页面：

• 设备管理：设备注册、设备信息管理、设备版本管理、设备资料管理、设备型号等；
• 易损件管理：易损件信息及易损件定义管理；
• 业务管理：智能保养、版本更新、空间清理、远程助手、设备点检、设备巡检、设备维修、易损件更换、培训指导等；
• 系统管理：账号管理、系统日志、设备提醒、系统配置等。

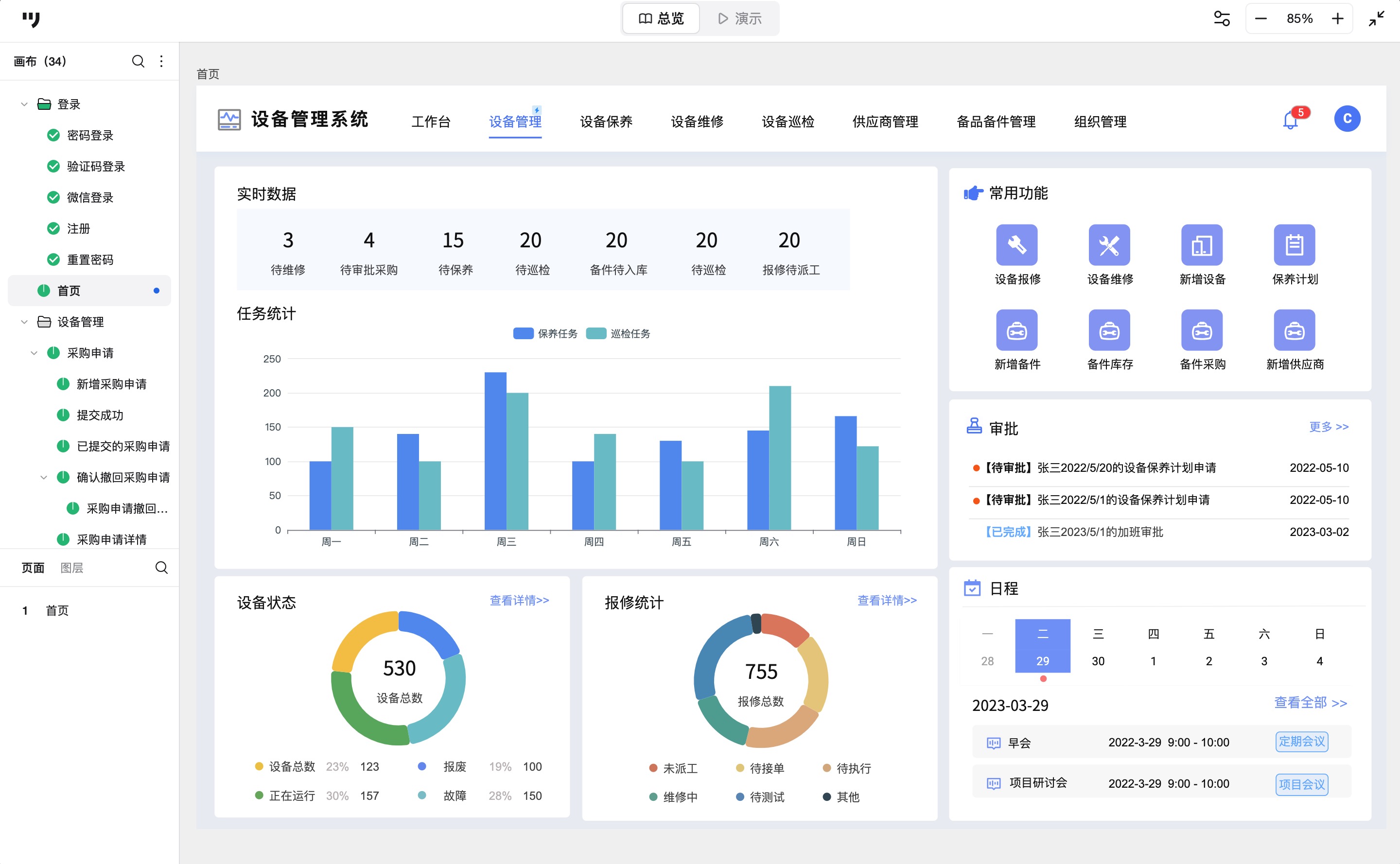

3. 设备管理系统高保真原型

专注于设备状态监控与维护流程，完整覆盖设备管理、保养、报修与巡检模块。

结语

结合这些实际案例，可以体会到设备管理系统原型设计不仅要保障功能模块的完备性，还要兼顾信息结构的合理性、交互的一致性与可视化的高效传达。希望本文的案例分享和解析能够为正在设计设备管理系统原型的产品经理有参考价值。

注：文中分享的案例均为墨刀素材广场公开案例，仅用于交流学习，无其他目的。
