基于单片机频率周期脉宽测量系统Proteus仿真(含全部资料)

news 2025/10/15 9:39:30

全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：

通过网盘分享的文件：资料分享
链接: 百度网盘请输入提取码提取码: tgnu

项目功能：

分别测量信号源的频率、周期、脉宽，并在4位数码管上显示；
由555电路组成信号源；
通过按键切换3种测量模式；
使用LED指示当前模式。

项目文件：

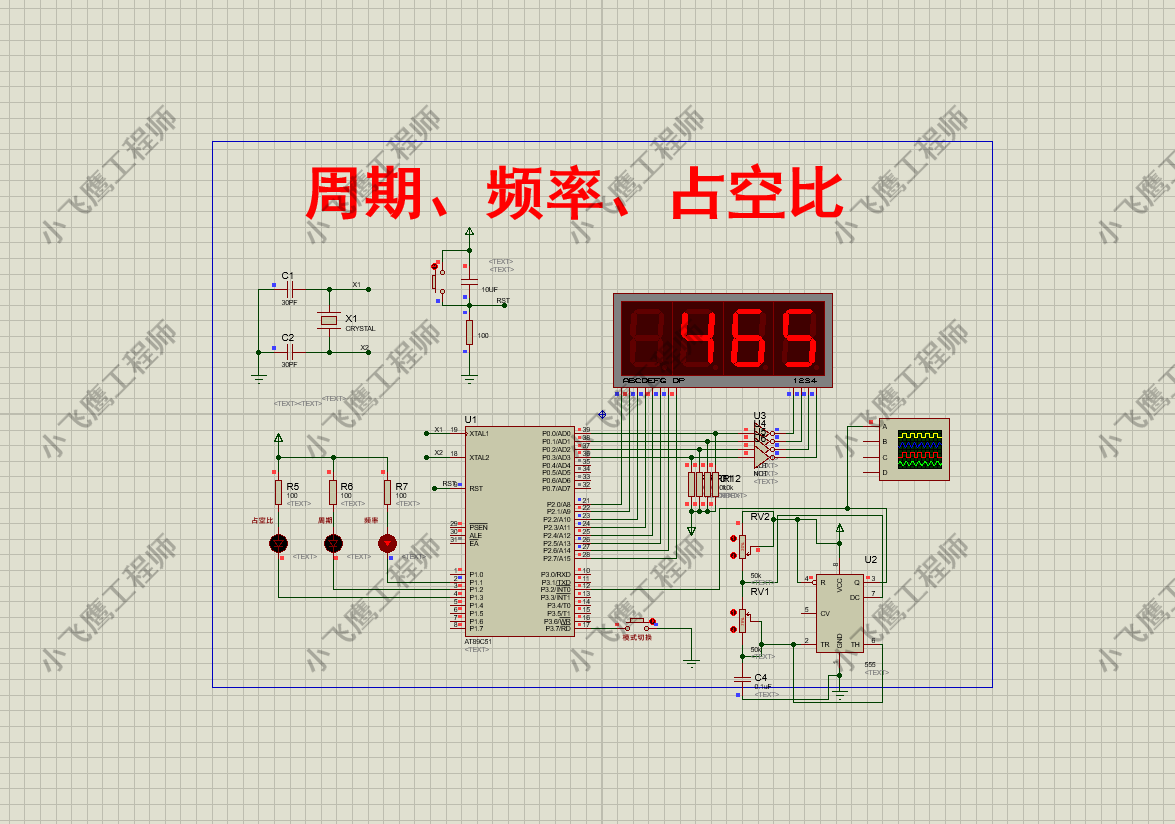

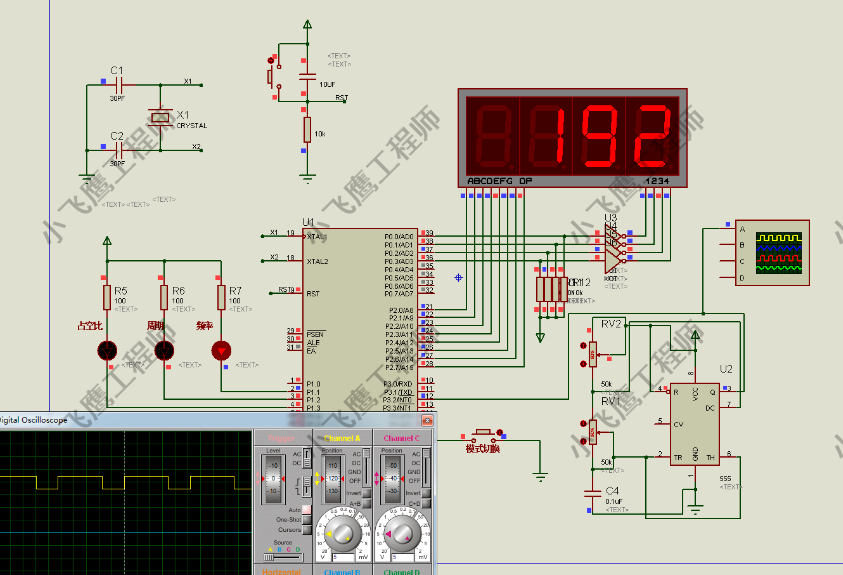

一、Proteus仿真源文件

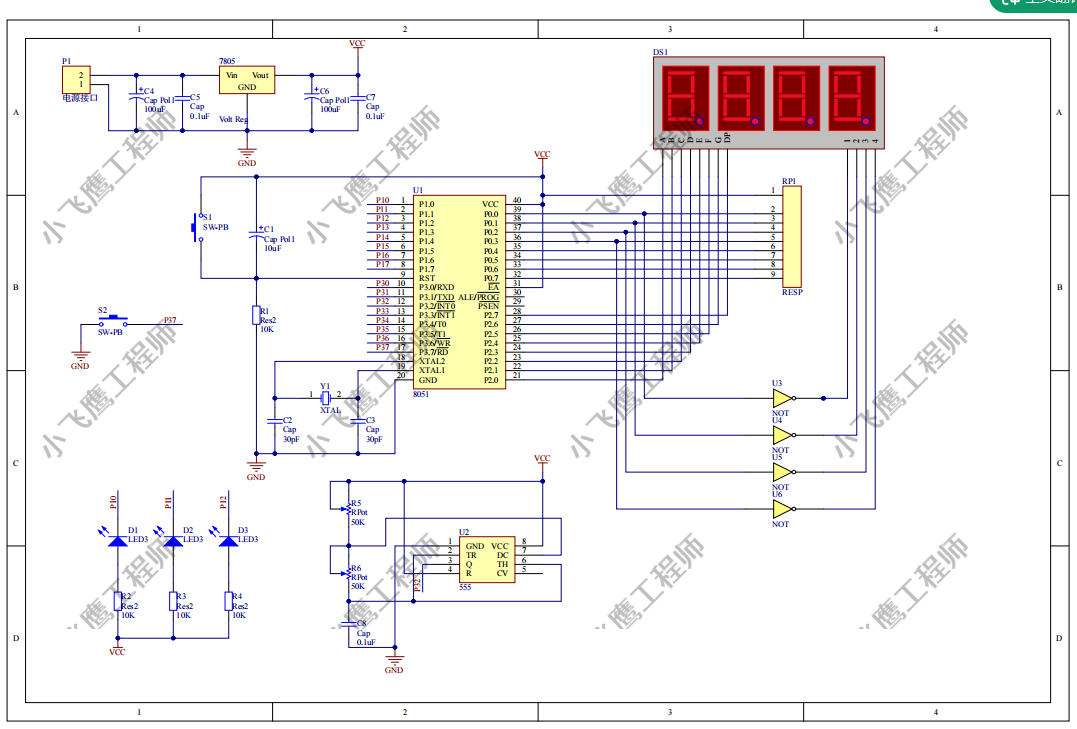

二、AD原理图文件

二、报告说明书

三、系统流程图

四、器件清单

元件	型号	数量
单片机	AT89C51	1
电容	10uf	1
电容	30pf	2
晶振	12MHZ	1
电阻	10k	1
按钮		2
电位器	50k	2
LED	红色	3
电阻	100欧	3
非门	74LS04	4
数码管	4位共阴	1
排阻	10k	1
定时器	NE555	1
电容	0.1uf	1

五、Keil c语言程序源代码(部分)

#include "reg51.h"#define uchar unsigned char
#define uint unsigned int
uchar code duan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//0~9
//led定义
sbit led1=P1^1;//led
sbit led2=P1^2;
sbit led3=P1^3;
sbit in=P3^2;//输入引脚
uchar mode=0;//模式：0频率，1周期，2占空比
void delay(uint i)//延时
{while(i--);
}void main()
{uint timeL,timeH;//时间变量unsigned long time=0;uint i,j;//中间变量uchar smg1,smg2,smg3,smg4;//显存TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。TH0=0;	//给定时器赋初值，定时1msTL0=0while(1){				TH0=0;	//给定时器赋初值TL0=0;while(!in);while(in);//记录低电平时间TR0=1;while(!in);TR0=0;timeL=TH0*256+TL0;TH0=0;	//给定时器赋初值TL0=0;while(in);while(!in);//记录高电平时间TR0=1;while(in);TR0=0;timeH=TH0*256+TL0;time=timeH+timeL;//计算周期				switch(mode)//数值转换{case 0:	i=1000000/time;//计算频率smg1=i/1000;smg2=i%1000/100;smg3=i%100/10;smg4=i%10;break;case 1:	if(time>9999)//限制最大周期9999ustime=9999;if(time<101)//限制最小周期101us，即频率9999HZtime=101;					smg1=time/1000;//计算周期smg2=time%1000/100;smg3=time%100/10;smg4=time%10;break;case 2:	time=timeH;time*=100;i=time/(timeH+timeL);//计算占空比smg1=0;smg2=0;smg3=i%100/10;smg4=i%10;}//显示for(j=0;j<1000;j++){if(!button && (mode <2))//按键检测{mode++;while(!button);}if(!button && (mode ==2))//按键检测{mode=0;while(!button);}P2=~duan[smg1];if(smg1==0)P2=0xFF;shu1=0;delay(10);shu1=1;P2=~duan[smg2];if((smg1==0)&&(smg2==0))P2=0xFF;shu2=0;delay(10);];shu3=0;delay(10);shu3=1;P2=~duan[smg4];shu4=0;delay(10);shu4=1;}switch(mode)//亮led{case 0:led1=0;led2=1;led3=1;break;case 1:led1=1;led2=0;led3=1;break;case 2:led1=1;led2=1;led3=0;}
}
}
