前面的比较长的篇幅说的都是电容，电阻以及电感元件的读数以及大概的功能，同样可以等到具体使用的时候去巩固了解

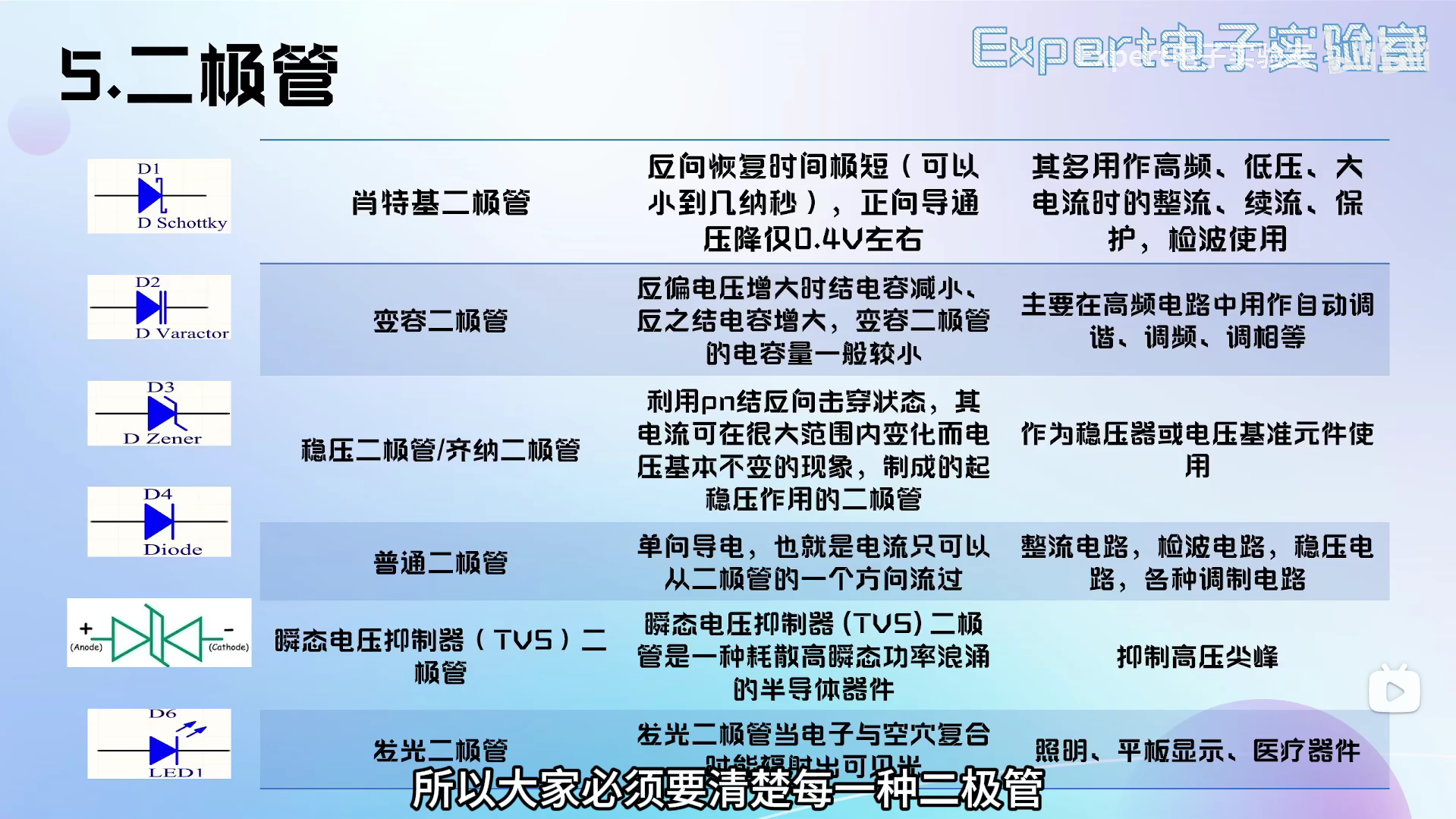

第一个比较重要的部分，二极管使用的频率很高，现在大概知道是什么东西，等到后面具体使用的时候再去反复巩固了解
二极管：引脚长为正极，引脚短为负极

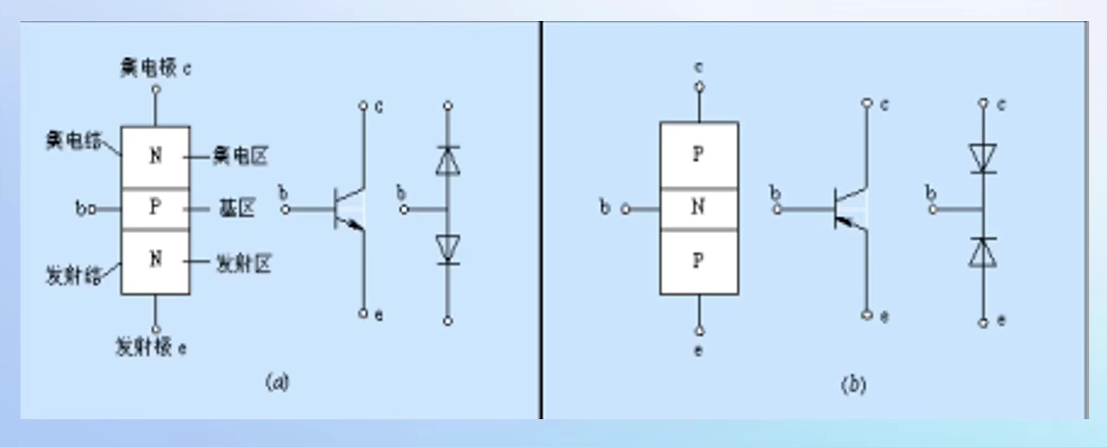

三极管：原理图的箭头都是P->N
可以简单的看成将两个二极管连接在一起。

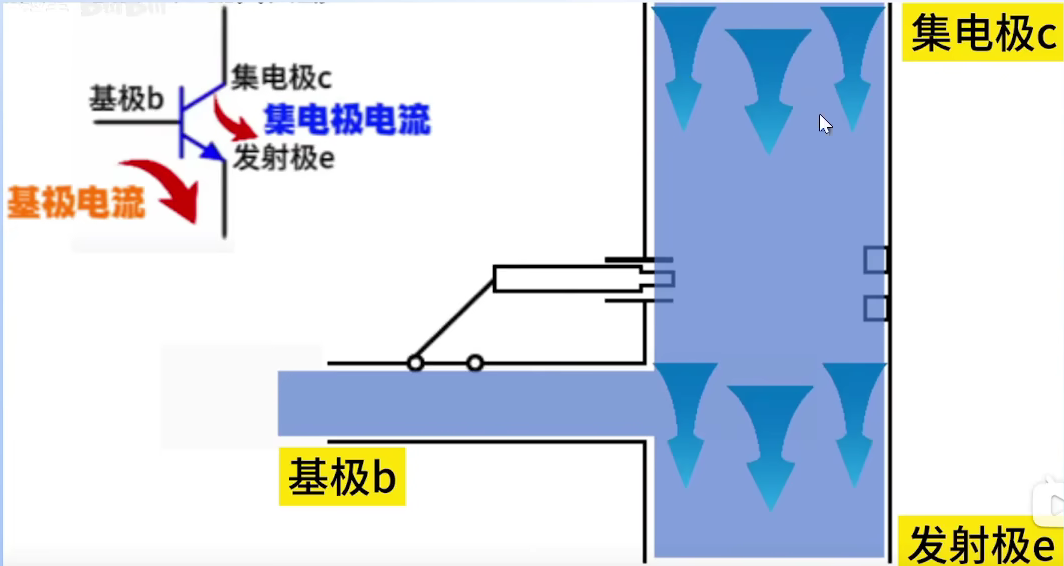

对于三极管具体的工作原理，我并没有弄的很明白，但其大概的工作作用可以分为放大和开关这两种，如果仅仅是为了项目工作的话其实应该不太需要弄的很明白。

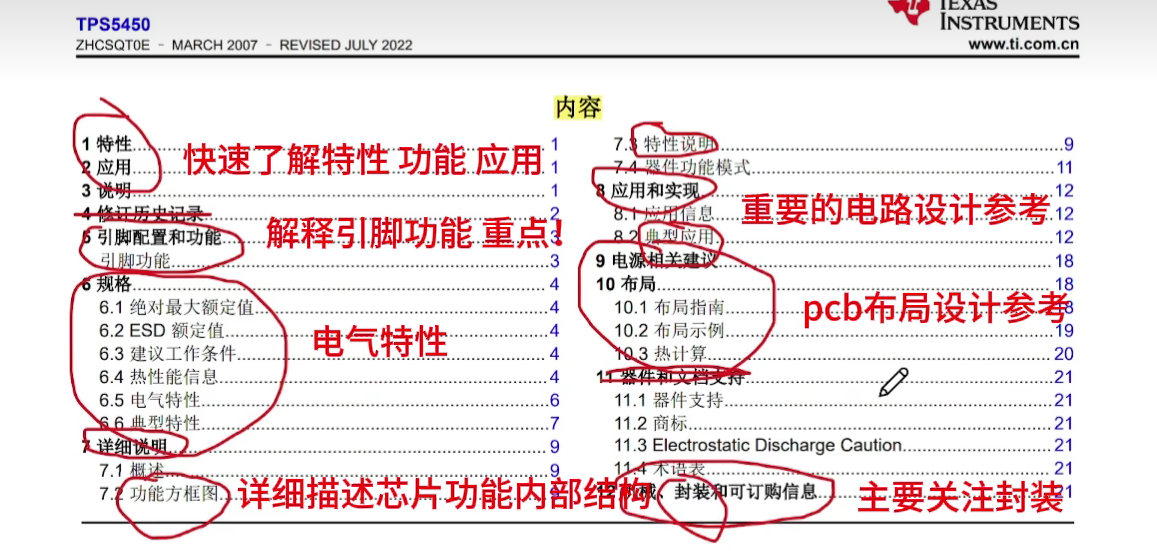

如何看元件数据手册
大概的主要内容就是如上图所示
要想要熟练的使用各种元器件，那么就要多读一读各元器件的使用手册。熟悉之后就可以大幅度的提高使用的效率了。
介绍了节点的含义：节点处存在实际的电气连接
网络标签的含义：相同的标签是连接在一起的
回路：就是正常理解的回路
网孔：不可再分的回路
集总参数元件：一种理想状态下的元件状态，即电磁状态都在元件内部发生。产生要求：电路的尺寸要远小于电磁波的波长
kcl:任何时刻某节点流入和流出的电流相等
可以扩展至任意闭合面
电势降低为负，
从电源的正极到电源的负极，电势为正。
视频中说这部分的电路是一个滤波电路
当我们自己画原理图的时候：我们需要画模块以及分页图
标注重要的参数。
特殊标识：NC未连接 NF未装元件 0R表示这里可以看成一个导线
合理的网络标签：先写对应的元器件，在写对应的端口

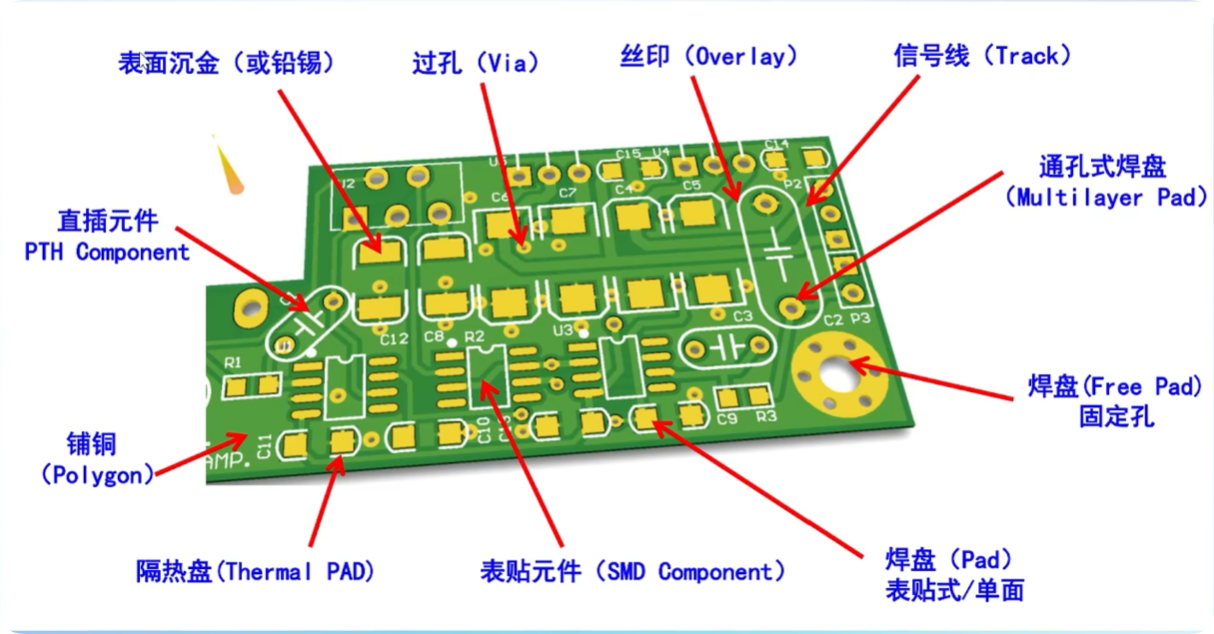

PCB的结构与构成
大致了解了一下。
进入画图部分的内容
第一步：画一个简单的元器件：
这里我们画的是LM258DT，在画这个原器件的时候，遇到了几个问题，首先是画不出像博主一样美观的原器件，其次，在画图的时候很容易出现无法对齐的情况，导致看起来十分的丑陋。
第二步：封装
首先要明白我们封装干的是什么？
我们画的是底部的锡盘，锡盘的编号，以及芯片的正方向等信息，然后显示出大致的芯片的大小即可。
对于锡盘的大小等数据，我们要去数据手册中进行查看，其中我们通常要选择的是SOP封装。
在对焊盘尺寸的决定时，我们要明白，为了实际的需求，我们要把焊盘做的比引脚稍微大一点，不能做成一模一样的。
因此我们需要选择引脚的最大尺寸，并且在此基础上稍微加大一点。
在判断两个焊脚之间的距离的时候，这里的定义是从两者的中心点出发的，即芯片的大小加上一个焊盘的长度
在完成焊脚部分之后，我们需要画出一个简单的类似于原本的芯片，这里我们有两种方式
第一种首先选择放置，在选择线条，之后再在里面选择矩形，之后我们就可以成功的画出一个板子，同时我们要在板子的靠1焊脚的位置加上一个小圆圈，表示这面是正向的
第二种是画一个半圆圈，这个半圆圈表示的就是我们的正向，之后再用线条中的折线来完成板子形状的绘画。
实际操作：完成一个51单片机的简单模块
首先：对Type-C的6pin接口的解析
CC1、CC2用于PD设备识别，承载USB-PD的通信，以向供电端请求电源供给。在传输电力的同时，USB数据传输不会受到影响
当我们对快充没有要求的时候，这两个接口我们就可以不去特殊配置，但我们需要分别连接一个5.1k欧的电阻节点，并使其接地。
Type-C
res_AXIAL 表示的是直插式电阻
res_0603这类的表示是：贴片式电阻
ss3235s:一个开关，可以同时控制两个电路。如果我们只需要用到一个，那么我们将其中的一半接地就可以了。对于另外的一半，下半部总共会有三个小短脚，第一个小短脚连接

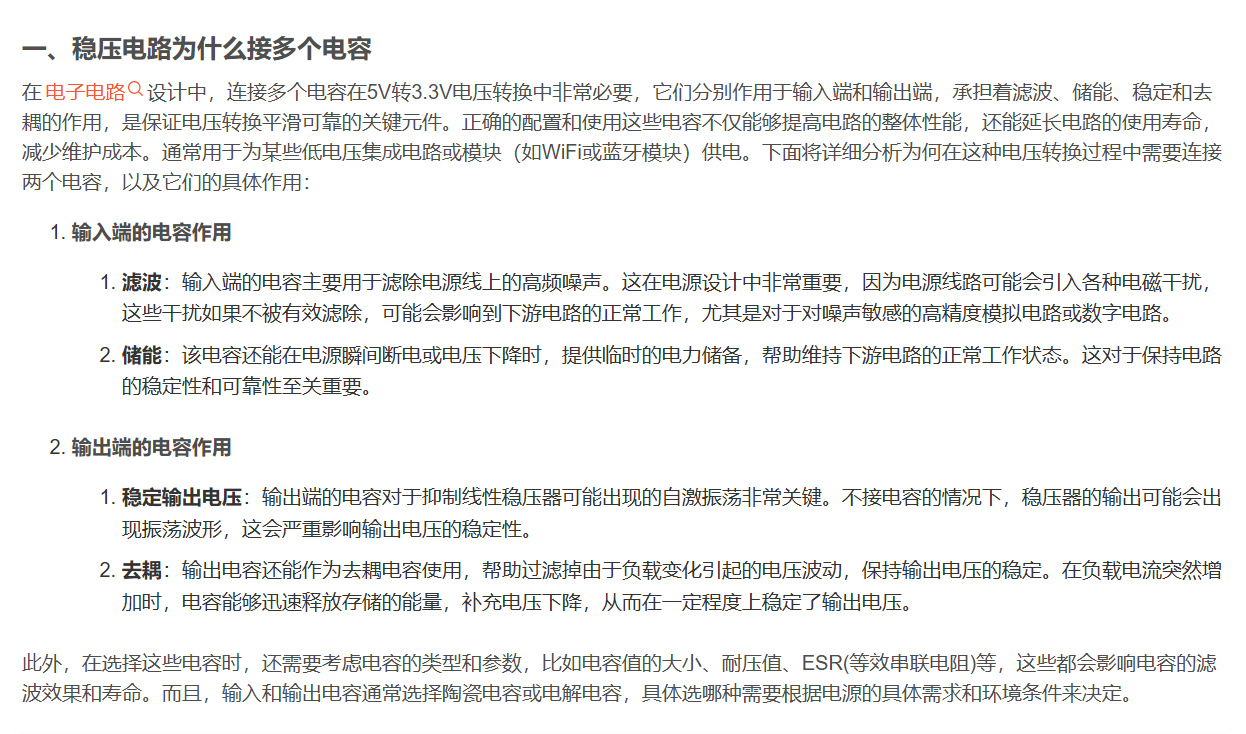

AMS1117 稳压电路：其后面带着的小数的含义是：最后在稳定输出的时候输出的是多少伏的电压
这此基础上，我们还可以对增加一个小电容，从而可以提高效果。
电容：
cap0603（C0603） 多层陶瓷电容
cap0805（C0805） 贴片电容，没有特定要求的情况下，常用这个
cap0402（C0402） 是三星贴片电容的型号
晶振：
ABLS是一个贴膜的晶振。在嘉立创的库中可以直接搜索出来。
对于按键，我们可以与其并联上一个电容，这样可以使得按键会更加的稳定，当然也可以在软件方面进行消抖
在完成上面这部分内容之后，我们要根据单片机的数据手册，查看单片机的对应的端口要如何初试设置，比如为其加上对应的上拉电阻等部分的内容。
然后有一个小问题就是需要分析，在这个单片机部分中，我们加上了两个小的模块，第一个是led灯点亮，另一个是检测按键。
在led灯点亮部分，我们要考虑到单片机它输出电流的能力是比较弱的，因此我们要将led灯的阴极和单片机进行连接，单片机有较强的接受能力，因此可以完成这项任务。
PCB板子我们需要画上固定孔，目的是为了主于在装配和测试过程中对PCB进行物理定位，因此这是一个必须要做的一个部分。
在进行PCB布局的时候，首先要画的是一个底层板子，这个我们需要修改图层到板框层然后再进行修改。在使用划线功能的时候，可以按一下Q进行单位的切换。
画完板子之后，要给这个板子加上四个固定孔，通常的大小设置为外4，内3。

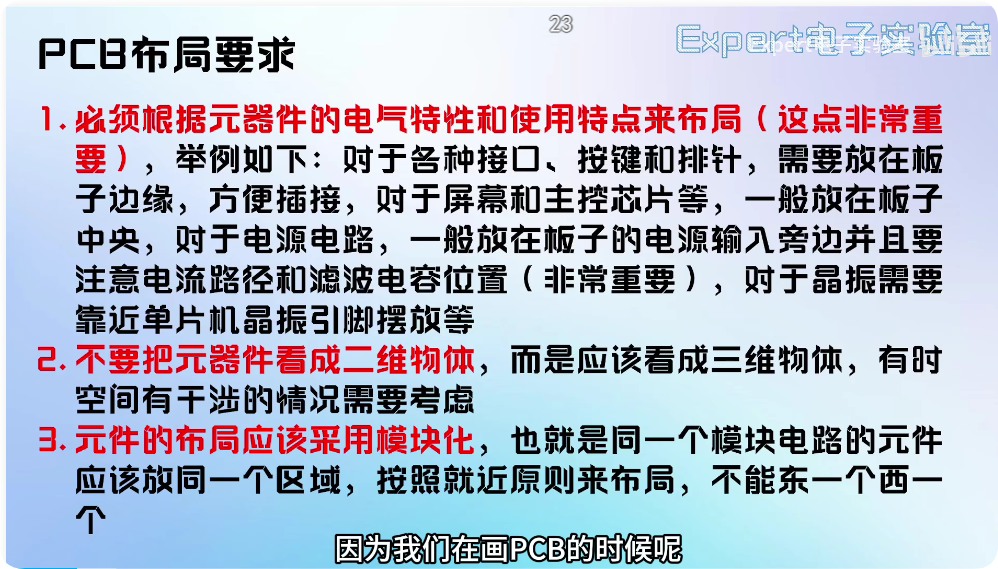

布板规则
1：将typeC这类的输电源要放在板子的边上，这样可以方便连接。
2： 有时候会把上拉电阻的部分放到板子的背面去
3：引脚什么的都需要放到板子的边缘去
布线时的注意事项：
（1）一开始我们在板子上面的布局都是为了布线的方便，当我们在布线的时候，发现某些部件的的位置对我们的布线存在障碍时候，我们可以直接修改部件的位置，从而为布线提供方便。
（2）对于偏振对路，它会有两个小口，在我们布线的时候，一定要遵循两条线一样长的原则。因此在这里我们需要使用差分对管理器来确保这两者处于同样的长度。如果实在很难修改，那么也需要对偏振电路进行微调，最好是能调成对称的结构，这样可以方便我们完成操作。
（3）在完成偏振电路的连线之后，我们需要再偏振电路的周围加上一圈导地孔，主要这里我们要选择孔的属性为GND。
（4）在打完孔之后，我们还需要再在偏振电路这块区域加上一块禁止铺铜区。
操作方式：选择布置，选择禁止区域，绕着晶振电路的全部铺一次，结束之后选择全部层面，然后选择铺铜，即可完成所有的操作。
（5）电源的5V端口，首先要连接的就是其对应的滤波电容，我们需要将这两部分放置的位置尽量的紧密一点。
（6）连接GND的线的大小我们通常要求是20，通常的连线我们要求是10
输入的电压我们要求的是尽可能的粗，比如我们的焊脚是27.6，那么我们线就可以设置为27。
（7）对于最后连接GND部分，我们的做法是直接打孔。同时选择孔的属性为GND。此外我们还需要在板子的四周打上许多GND孔。
（8）打孔可以连接上的原因是：我们铺铜，铺完铜之后，整个表面都可以视为导电，即可完成我们的需求
（9）一定一定要注意，我们绝大部分的元器件都是在表面的，因此我们最后连接到这个元器件的一定要是一条在表面的线，从底层走的线是无法完成连接的功能的。这点是需要注意的。
