小杰深度学习（thirteen）——视觉-经典神经网络——GoogLeNet

1. 网络的基本介绍

GoogLeNet是一种流行的神经网络架构，它通常用于图像分类任务。该网络架构是在2014年ImageNet挑战赛中由Google团队首次提出的，并且在那次分类比赛中获得了第一名的成绩。

GoogLeNet的主要特点是采用了一种名为“Inception”模块的结构，该模块可以有效地捕捉图像中的多尺度特征。
在Inception模块中，网络结构被分成多个并行的分支，每个分支都用于捕捉不同尺度的特征。这样，GoogLeNet网络就可以更有效地学习图像的特征，并且还可以减少网络的体积。

GoogLeNet还采用了一种名为“平均池化”的技术，该技术可以在不改变图像尺寸的情况下对图像进行降采样。这样，GoogLeNet网络就可以更快地处理图像，并且还可以提高网络的鲁棒性。

GoogLeNet论文名：Going deeper with convolutions。

论文地址：https://arxiv.org/abs/1409.4842

google_net_paper.pdf

1.1网络结构的表

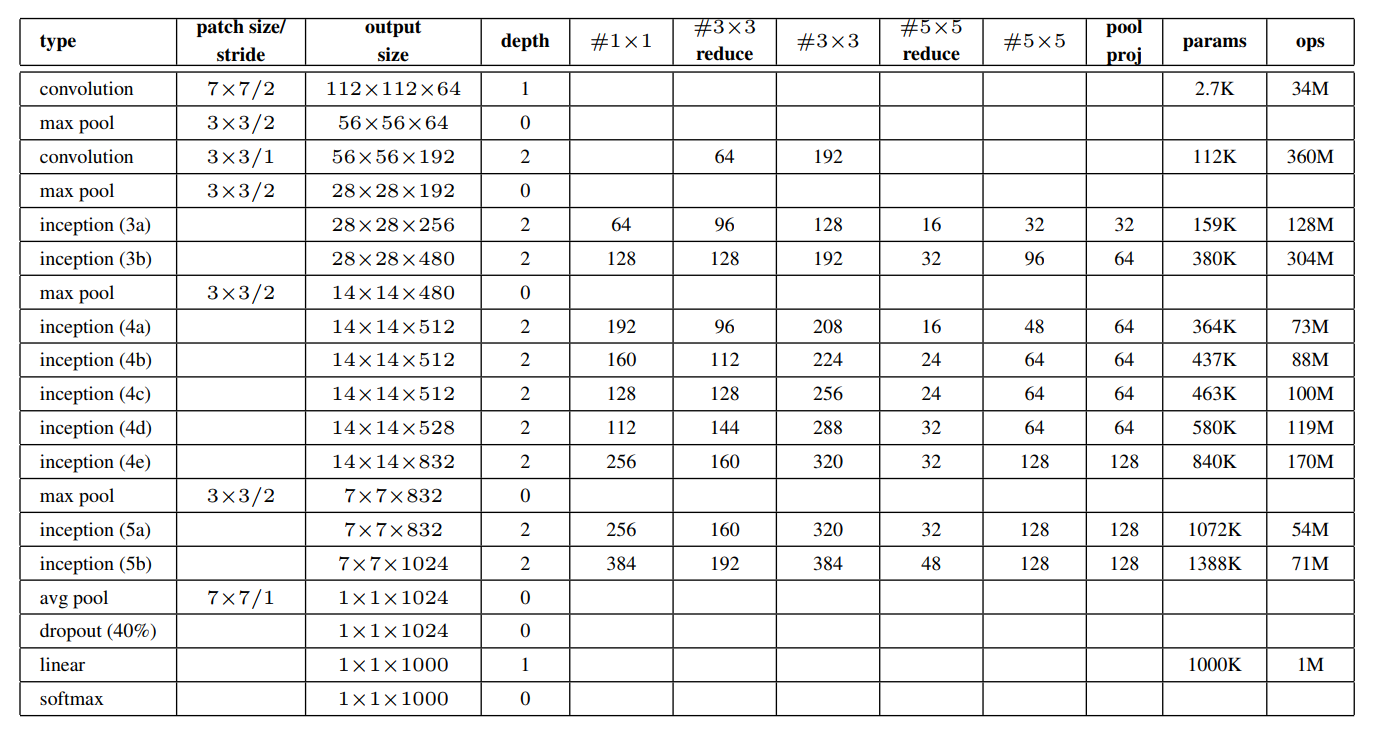

在paper中给出了网络结构的表，如下图所示：

在上图中，type是每一层的结构，patch size/stride是卷积或者池化的核大小/步长，output size是本层的输出尺寸，depth是这一层的卷积深度，就是卷积层数，param是本层的参数量，ops是运算量。

#1×1表示 1×1 卷积核的数量，#3×3表示 3×3 卷积核的数量，#5×5表示 5×5 卷积核的数量，

#3×3 reduce” 和 “#5×5 reduce” 表示在 3×3 和 5×5 卷积之前的降维层中 1×1 滤波器（卷积核 ）的数量。

Inception结构中的对应卷积的的参数，可以和上面Inception结构对应着看。

GoogLeNet网络的网络结构图如下图所示：

2. 网络的创新

2. 网络的创新

Inception结构的思想和之前的卷积思想不同，之前的模型是将不同的卷积层通过串联连接起来的，但是Inception结构是通过串联+并联的方式将卷积层连接起来的。

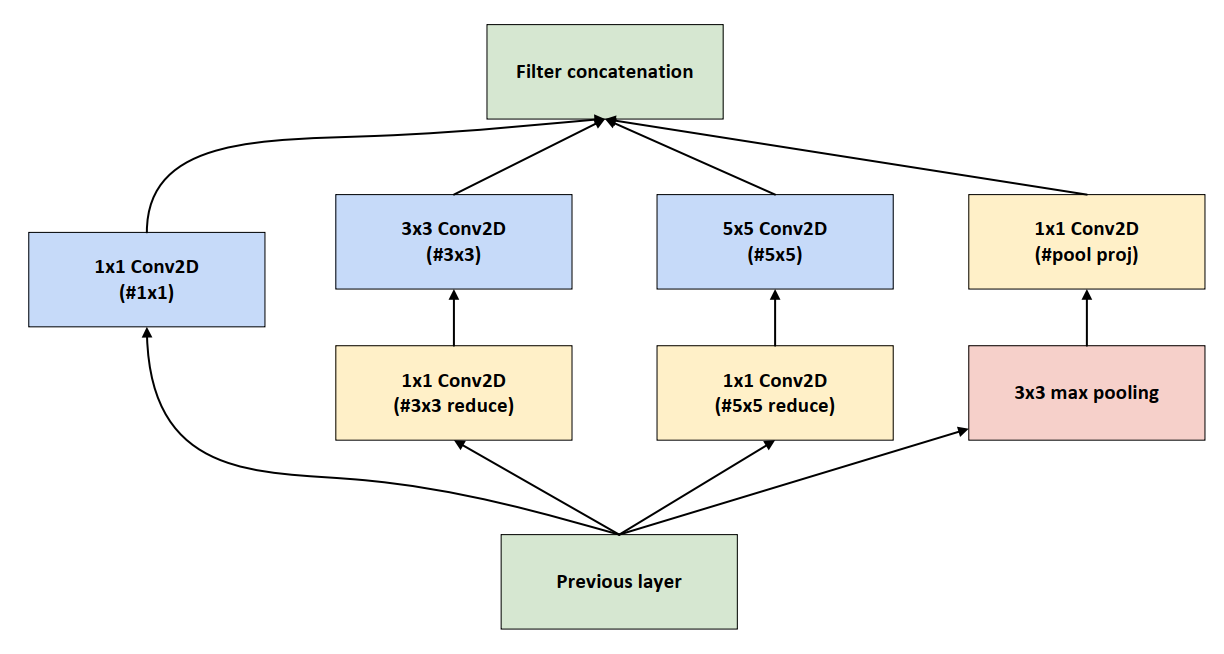

Inception结构是对输入图像并行地执行多个卷积运算或池化操作，并将所有输出结果拼接为一个非常深的特征图，且不同大小卷积核的卷积运算可以得到图像中的不同信息，处理获取到的图像中的不同信息可以得到更好的图像特征，一个Inception结构如下图所示。

Inception结构通常用于图像分类和识别任务，因为它能够有效地捕捉图像中的细节信息。它的主要优势在于能够以高效的方式处理大量的数据，并且模型的参数量相对较少，这使得它能够在不同的设备上运行。

2.2 1x1卷积核进行降维

需要注意的是Inception结构的四个分支中，每个分支所得到的特征矩阵的宽和高必须是相同的，然后再将四个分支的特征矩阵沿着深度方向进行拼接。

为什么在其中的三个分支中有1x1的卷积呢，是因为1x1的卷积有着降维的作用，举例说明，例如现在有一个输入特征矩阵为

：

1. 直接经过64个5x5的卷积核进行卷积，那么需要5x5x512x64=819200的参数量；
2. 经过1x1的卷积再经过64个5x5的卷积，这里1x1的卷积核个数例如是24个，所以需要的参数量为1x1x512x24+5x5x24x64=50688。

可以看到，在经过1x1的卷积降维后，参数量明显减少。

2.3 辅助分类器

辅助分类器通常与主要的分类器结合使用，以帮助模型更好地理解图像中的细节和复杂模式。这种技术可以提高模型的泛化能力，使其更准确地预测未知的图像，在GoogLeNet中有两个辅助分类器，分别在Inception4a和Inception4d。

GoogLeNet 包含两个辅助分类器，该分类器仅用于训练，解决梯度消失问题。分类器的损失值将乘以 0.3 的权重被加到最终损失中。

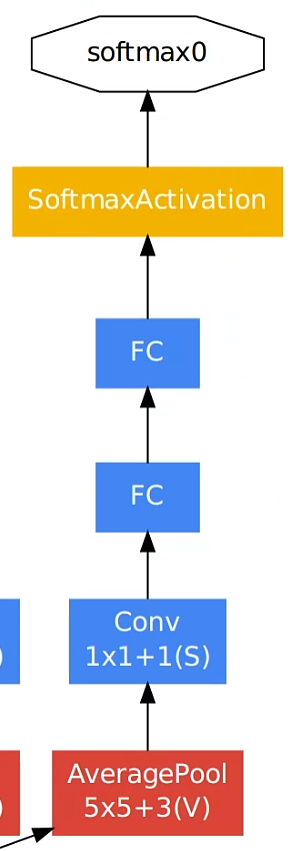

它们的结构如下图所示：

两个辅助分类器的结构式完全一致的：

1. 平均池化层，池化核大小为5x5，步长为3。
2. 卷积层，128个卷积核大小是1x1，步长为1。

3. 网络的问题

GoogLeNet缺点。

1.由于其使用了Inception模块，网络的计算复杂度较高。这使得GoogLeNet的训练速度较慢，不太适合对实时性要求较高的应用。

2.GoogLeNet的网络结构相对复杂，不太容易理解，并且由于辅助分类器的存在，这使得在调试和优化网络时较为困难。

总之，GoogLeNet的计算复杂度高、网络结构复杂是其主要缺点。

4.结构组件介绍

4.1 卷积

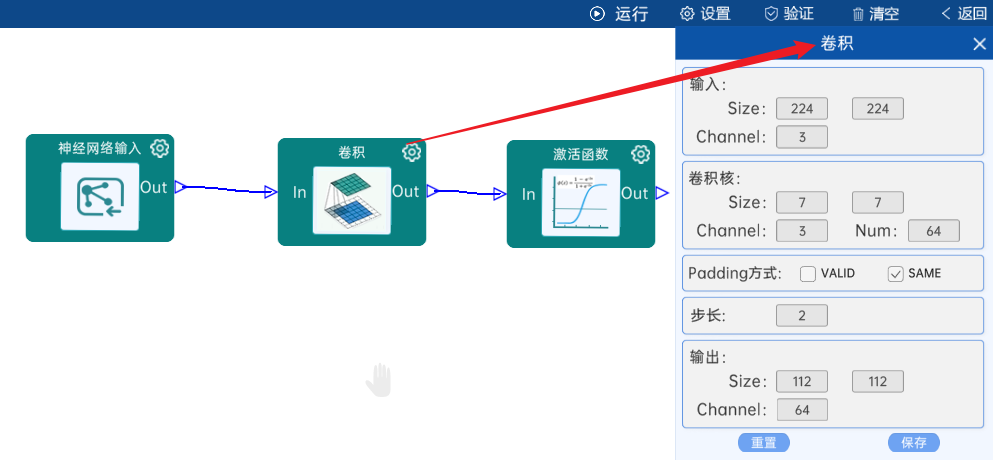

输入特征矩阵是（224 x 224 x 3），本层卷积核的宽、高、通道、个数是（7 x 7 x 3 x 64），步长为2，padding方式为SAME，经过计算可知，输出特征矩阵为（112 x 112 x 64）。

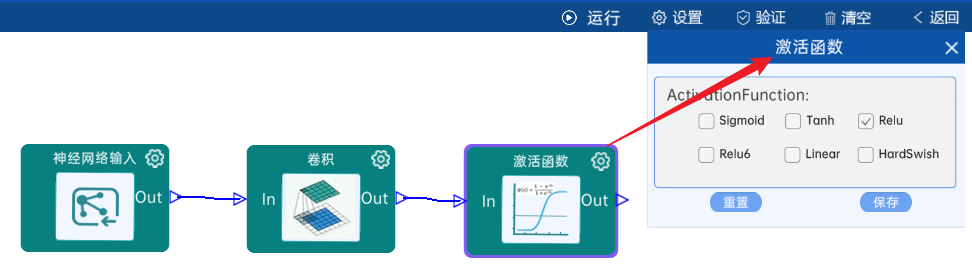

本层之后要经过ReLU激活函数，如下图：

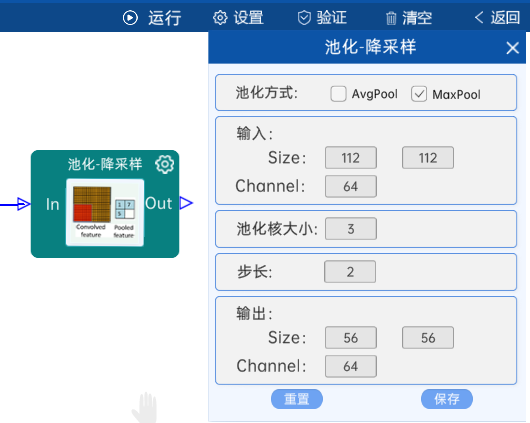

4.2 池化-降采样

池化方式为MaxPool，输入特征矩阵是（112 x 112 x 64），池化核大小为3，步长为2，经过计算可知，输出特征矩阵为（56 x 56 x 64），如下图：

4.3 卷积

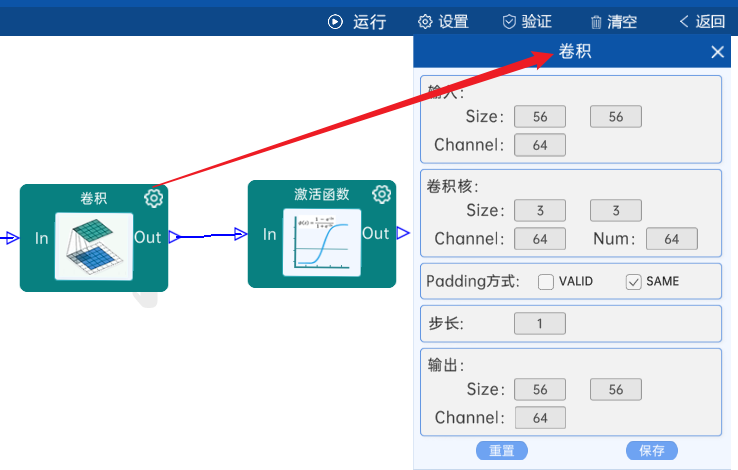

输入特征矩阵是（56 x 56 x 64），本层卷积核的宽、高、通道、个数是（3 x 3 x 64 x 64），步长为1，padding方式为SAME，经过计算可知，输出特征矩阵为（56 x 56 x 64）。

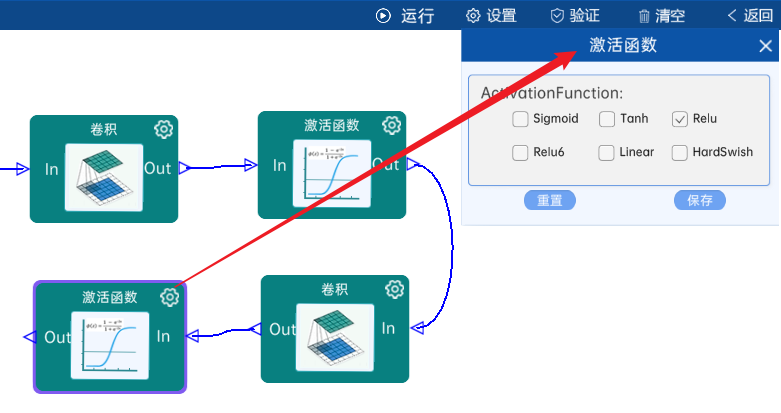

本层之后要经过ReLU激活函数，如下图：

4.4 卷积

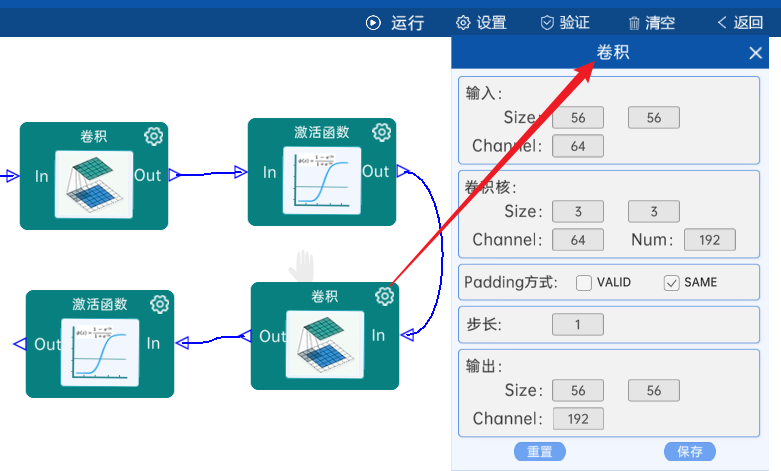

输入特征矩阵是（56 x 56 x 64），本层卷积核的宽、高、通道、个数是（3 x 3 x 64 x 192），步长为1，padding方式为SAME，经过计算可知，输出特征矩阵为（56 x 56 x 192）。

本层之后要经过ReLU激活函数，如下图：

4.5 池化-降采样

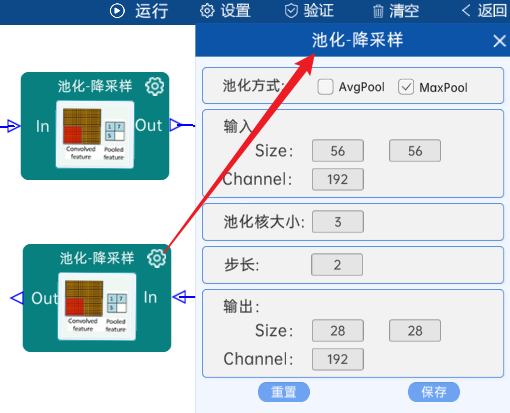

池化方式为MaxPool，输入特征矩阵是（56 x 56 x 192），池化核大小为3，步长为2，经过计算可知，输出特征矩阵为（28 x 28 x 192），如下图：

4.6 Inception结构

不具有辅助分类器。（3a）

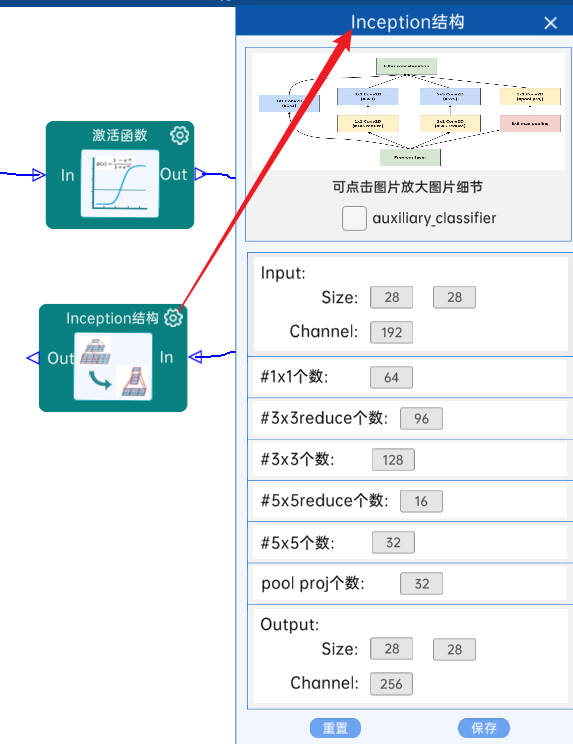

输入特征矩阵是（28 x 28 x 192），#1x1个数为64，#3x3reduce个数为96，#3x3个数为128，#5x5reduce个数为16，#5x5个数为32，pool proj个数为32，经过计算可知，输出特征矩阵为（28 x 28 x 256），如下图：

4.7 Inception结构

不具有辅助分类器。(3b)

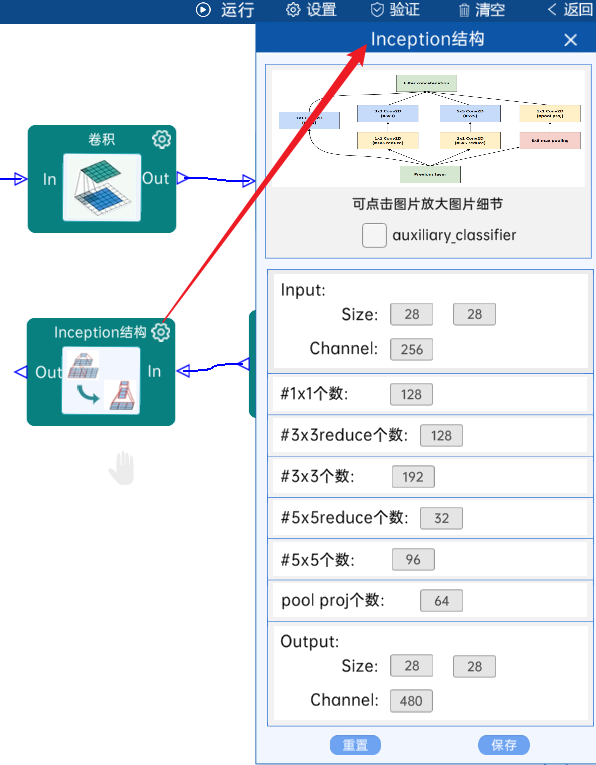

输入特征矩阵是（28 x 28 x 256），#1x1个数为128，#3x3reduce个数为128，#3x3个数为192，#5x5reduce个数为32，#5x5个数为96，pool proj个数为64，经过计算可知，输出特征矩阵为（28 x 28 x 480），如下图：

4.8 池化-降采样：

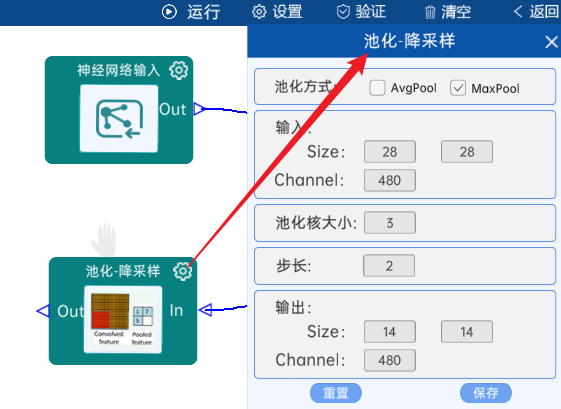

池化方式为MaxPool，输入特征矩阵是（28 x 28 x 480），池化核大小为3，步长为2，经过计算可知，输出特征矩阵为（14 x 14 x 480），如下图：

4.9 Inception结构

具有辅助分类器(4a)。

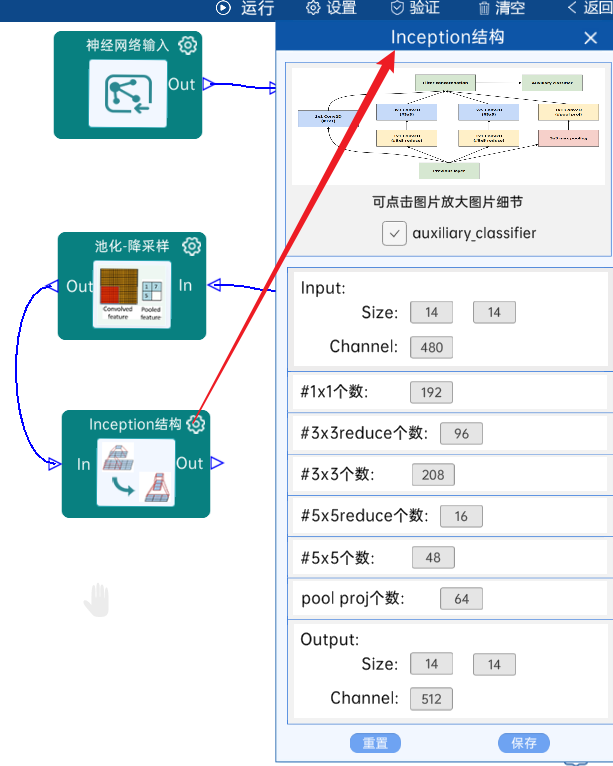

输入特征矩阵是（14 x 14 x 480），#1x1个数为192，#3x3reduce个数为96，#3x3个数为208，#5x5reduce个数为16，#5x5个数为48，pool proj个数为64，经过计算可知，输出特征矩阵为（14 x 14 x 512），如下图：

4.10 Inception结构

不具有辅助分类器。(4b)

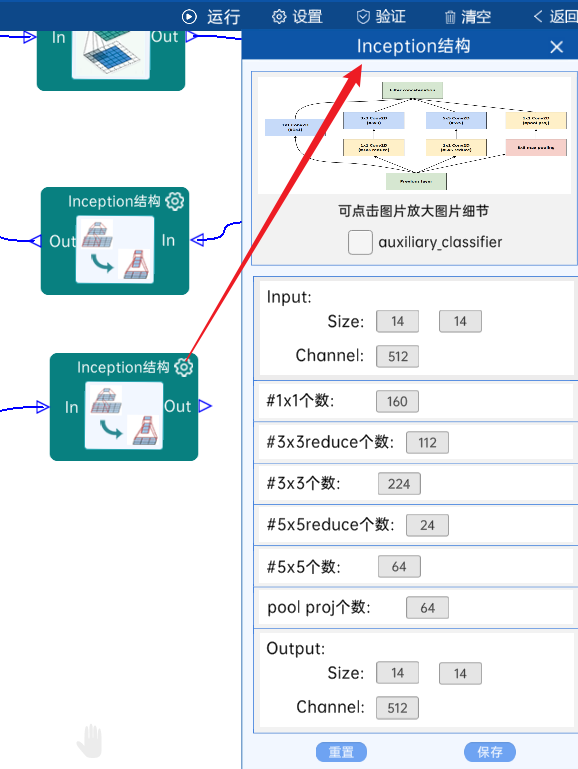

输入特征矩阵是（14 x 14 x 512），#1x1个数为160，#3x3reduce个数为112，#3x3个数为224，#5x5reduce个数为24，#5x5个数为64，pool proj个数为64，经过计算可知，输出特征矩阵为（14 x 14 x 512），如下图：

4.11 Inception结构

不具有辅助分类器。（4c）

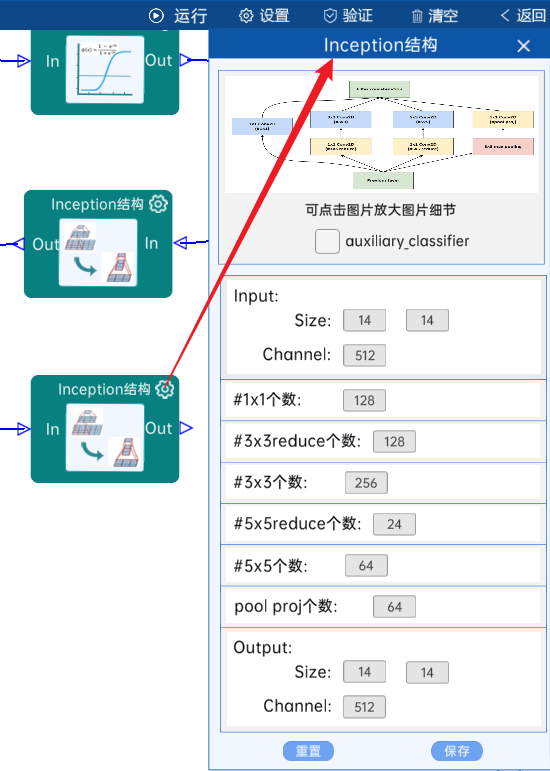

输入特征矩阵是（14 x 14 x 512），#1x1个数为128，#3x3reduce个数为128，#3x3个数为256，#5x5reduce个数为24，#5x5个数为64，pool proj个数为64，经过计算可知，输出特征矩阵为（14 x 14 x 512），如下图：

4.12 Inception结构

具有辅助分类器。（4d）

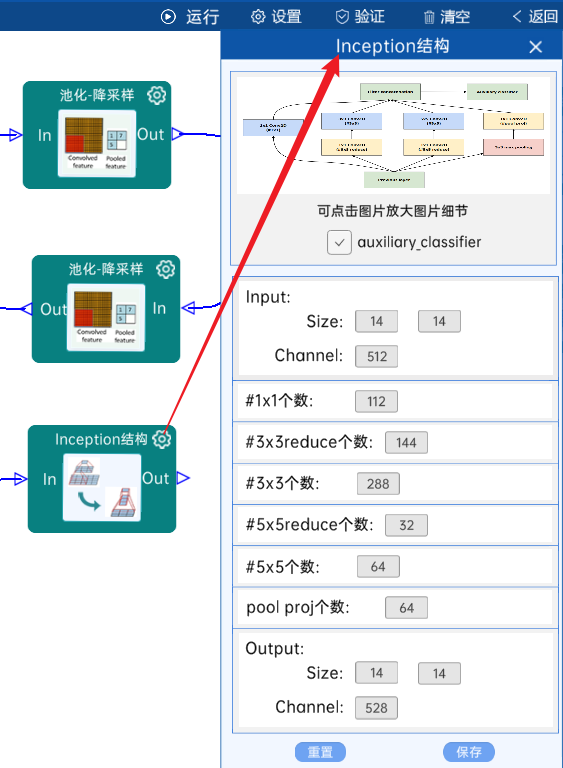

输入特征矩阵是（14 x 14 x 512），#1x1个数为112，#3x3reduce个数为144，#3x3个数为288，#5x5reduce个数为32，#5x5个数为64，pool proj个数为64，经过计算可知，输出特征矩阵为（14 x 14 x 528），如下图：

4.13 Inception结构

不具有辅助分类器。（4e）

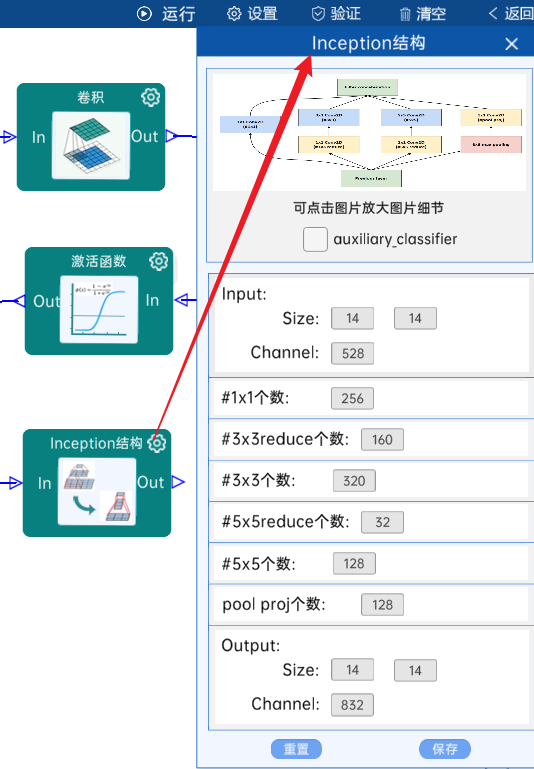

输入特征矩阵是（14 x 14 x 528），#1x1个数为256，#3x3reduce个数为160，#3x3个数为320，#5x5reduce个数为32，#5x5个数为128，pool proj个数为128，经过计算可知，输出特征矩阵为（14 x 14 x 832），如下图：

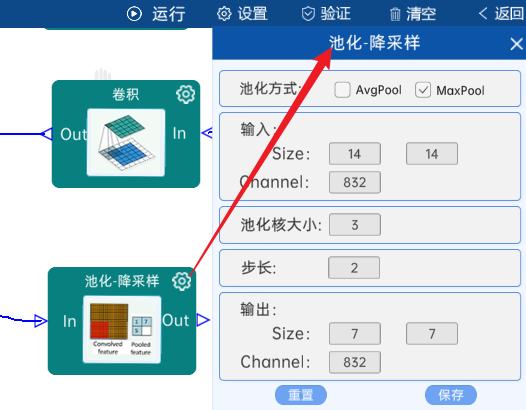

4.14 池化-降采样：

池化方式为MaxPool，输入特征矩阵是（14 x 14 x 832），池化核大小为3，步长为2，经过计算可知，输出特征矩阵为（7 x 7 x 832），如下图：

4.15 Inception结构

不具有辅助分类器。(5a)

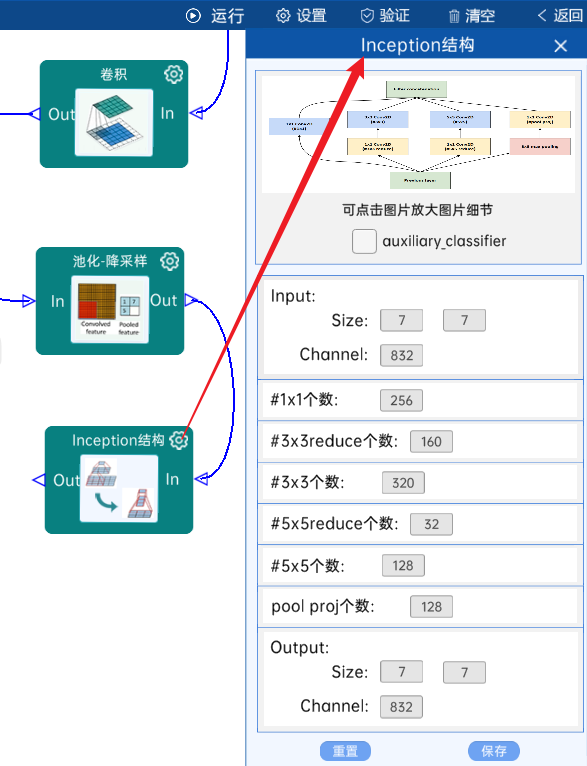

输入特征矩阵是（7 x 7 x 832），#1x1个数为256，#3x3reduce个数为160，#3x3个数为320，#5x5reduce个数为32，#5x5个数为128，pool proj个数为128，经过计算可知，输出特征矩阵为（7 x 7 x 832），如下图：

4.16 Inception结构

不具有辅助分类器。（5b）

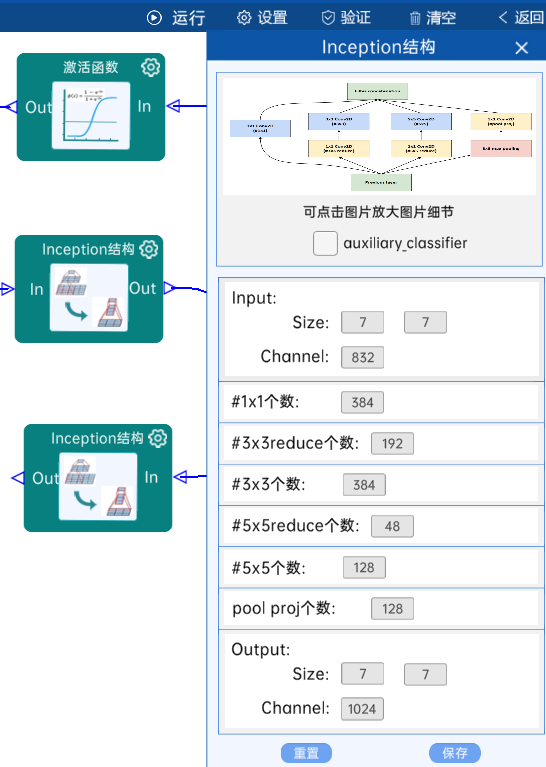

输入特征矩阵是（7 x 7 x 832），#1x1个数为384，#3x3reduce个数为192，#3x3个数为384，#5x5reduce个数为48，#5x5个数为128，pool proj个数为128，经过计算可知，输出特征矩阵为（7 x 7 x 1024），如下图：

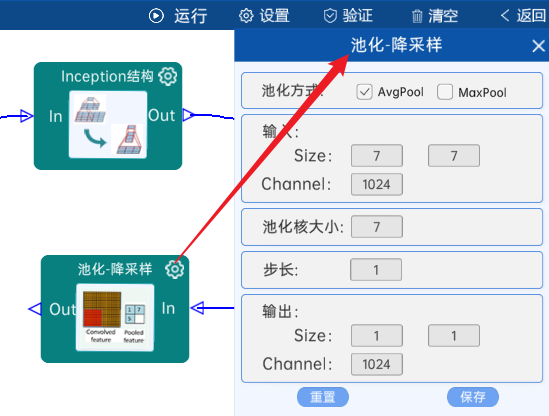

4.17 池化-降采样

池化方式为AvgPool，输入特征矩阵是（7 x 7 x 1024），池化核大小为7，步长为1，经过计算可知，输出特征矩阵为（1 x 1 x 1024），如下图：

4.18 dropout

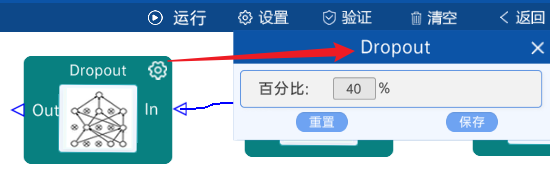

保留40%的神经元个数，如下图：

4.19 激活函数

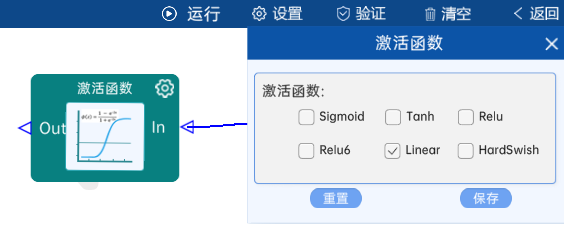

采用Linear激活，如下图：

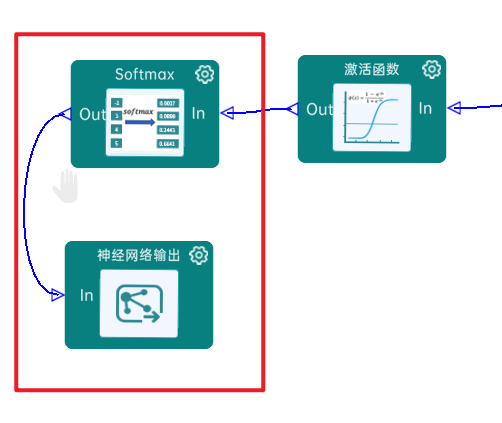

4.20 Softmax

最后通过Softmax实现将多分类的输出值转换为范围在[0, 1]和为1的概率分布，如下图：

4.21实验验证

本实验主要学习GoogLeNet的网络的相关知识，最后需要进行点击“验证”，验证成功即代表网络结构连接是正确的。

5.代码

import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim# 定义一个名为Inception的类，该类继承自nn.Module
class Inception(nn.Module):# 定义类的构造函数，接受以下参数：in_channels（输入通道数）、ch1x1（1x1卷积的输出通道数）、ch3x3red（3x3卷积前的压缩通道数）、# ch3x3（3x3卷积的输出通道数）、ch5x5red（5x5卷积前的压缩通道数）、ch5x5（5x5卷积的输出通道数）、pool_proj（池化投影后的输出通道数）def __init__(self,in_channels,ch1x1,ch3x3red,ch3x3,ch5x5red,ch5x5,pool_proj):super(Inception,self).__init__()# 定义一个名为branch1的分支，该分支使用一个1x1的卷积层，输入通道数为in_channels，输出通道数为ch1x1self.branch1=BasicConv2d(in_channels=in_channels,out_channels=ch1x1, kernel_size=1)# 定义一个名为branch2的分支，该分支先经过一个1x1的卷积层进行通道数的压缩，然后再经过一个3x3的卷积层，保证输出大小等于输入大小self.branch2=nn.Sequential(BasicConv2d(in_channels=in_channels,out_channels=ch3x3red,kernel_size=1),# 保证输出大小等于输入大小BasicConv2d(in_channels=ch3x3red, out_channels=ch3x3, kernel_size=3, padding=1))# 定义一个名为branch3的分支，该分支先经过一个1x1的卷积层进行通道数的压缩，然后再经过一个5x5的卷积层，保证输出大小等于输入大小。# 注意，实际上官方的实现中使用的是3x3的卷积self.branch3 = nn.Sequential(BasicConv2d(in_channels=in_channels, out_channels=ch5x5red, kernel_size=1),# 在官方的实现中，其实是3x3的kernel并不是5x5BasicConv2d(in_channels=ch5x5red, out_channels=ch5x5, kernel_size=5, padding=2)  # 保证输出大小等于输入大小)# 定义一个名为branch4的分支，该分支先经过一个3x3的池化层，然后再经过一个1x1的卷积层self.branch4=nn.Sequential(nn.MaxPool2d(kernel_size=3,stride=1,padding=1),BasicConv2d(in_channels=in_channels, out_channels=pool_proj, kernel_size=1))#定义前向传播def forward(self,x):branch1=self.branch1(x)branch2=self.branch2(x)branch3 = self.branch3(x)branch4 = self.branch4(x)# 将四个分支的输出结果放入outputs列表中outputs=[branch1,branch2,branch3,branch4]# 使用torch.cat函数将outputs列表中的张量拼接在一起，拼接的维度为1（列方向），并返回拼接后的结果return torch.cat(outputs, 1)#，定义辅助分类器 InceptionAux类
class InceptionAux(nn.Module):# 定义构造函数__init__，输入参数为in_channels（输入通道数）和num_classes（类别数）def __init__(self, in_channels, num_classes):# 调用父类的构造函数super(InceptionAux, self).__init__()# 定义一个2D平均池化层，池化窗口大小为5x5，步长为3self.averagePool = nn.AvgPool2d(kernel_size=5, stride=3)# 定义一个基本的2D卷积层，输入通道数为in_channels，输出通道数为128，卷积窗口大小为1x1self.conv = BasicConv2d(in_channels, 128, kernel_size=1)  # output[batch, 128, 4, 4]# 定义一个全连接层，输入特征数为2048，输出特征数为1024self.fc1 = nn.Linear(2048, 1024)# 定义第二个全连接层，输入特征数为1024，输出特征数为num_classes（类别数）self.fc2 = nn.Linear(1024, num_classes)# 定义前向传播函数forward，输入参数为x（输入张量）def forward(self, x):# 对输入的x进行平均池化x = self.averagePool(x)# 对x进行卷积x = self.conv(x)# 将x按照第1维进行展平x = torch.flatten(x, 1)# 进行dropout操作，丢弃概率为0.5，使用training来表示是否为训练阶段x = F.dropout(x, 0.5, training=self.training)# 使用ReLU进行激活x = F.relu(self.fc1(x))# 进行dropout操作，丢弃概率为0.5，使用training来表示是否为训练阶段x = F.dropout(x, 0.5, training=self.training)# 进行全连接x = self.fc2(x)# 返回最后的xreturn x#定义一个名为BasicConv2d的类
class BasicConv2d(nn.Module):def __init__(self,in_channels, out_channels, **kwargs):super(BasicConv2d,self).__init__()#定义一个2d卷积层，输入通道为in_channels，输出通道为out_channels，其他参数通过**kwargs传入self.conv=nn.Conv2d(in_channels,out_channels,**kwargs)#定义一个relu激活函数self.relu=nn.ReLU(inplace=True)def forward(self,x):x=self.conv(x)x=self.relu(x)return x#定义GoogleNet类
class GoogleNet(nn.Module):def __init__(self,num_classes=1000,aux_logits=True):super(GoogleNet,self).__init__()#是否使用辅助分类器self.aux_logits=aux_logits# 第一层卷积层，使用BasicConv2d模块，输入通道数为3，输出通道数为64，卷积核大小为7，步长为2，填充为3self.conv1=BasicConv2d(3,64,kernel_size=7,stride=2,padding=3)# 第一层最大池化层，池化窗口大小为3，步长为2，采用ceil方式计算输出大小self.maxpool1=nn.MaxPool2d(3,stride=2,ceil_mode=True)# 第二层卷积层，输入通道数为64，输出通道数为64，卷积核大小为1self.conv2 = BasicConv2d(64, 64, kernel_size=1)# 第三层卷积层，输入通道数为64，输出通道数为192，卷积核大小为3，填充为1self.conv3 = BasicConv2d(64, 192, kernel_size=3, padding=1)# 第一层最大池化层，池化窗口大小为3，步长为2，采用ceil方式计算输出大小self.maxpool2 = nn.MaxPool2d(3, stride=2, ceil_mode=True)# 第四层卷积层，使用Inception模块，输入通道数为192，输出通道数分别为64、96、128、16、32、32self.inception3a = Inception(192, 64, 96, 128, 16, 32, 32)# 第五层卷积层，使用Inception模块，输入通道数为256，输出通道数分别为128、128、192、32、96、64self.inception3b = Inception(256, 128, 128, 192, 32, 96, 64)# 第三层最大池化层，池化窗口大小为3，步长为2，采用ceil方式计算输出大小self.maxpool3 = nn.MaxPool2d(3, stride=2, ceil_mode=True)# 第六层卷积层，使用Inception模块，输入通道数为480，输出通道数分别为192、96、208、16、48、64self.inception4a = Inception(480, 192, 96, 208, 16, 48, 64)# 第七层卷积层，使用Inception模块，输入通道数为512，输出通道数分别为160、112、224、24、64、64self.inception4b = Inception(512, 160, 112, 224, 24, 64, 64)# 第八层卷积层，使用Inception模块，输入通道数为512，输出通道数分别为128、128、256、24、64、64self.inception4c = Inception(512, 128, 128, 256, 24, 64, 64)# 第九层卷积层，使用Inception模块，输入通道数为512，输出通道数分别为112、144、288、32、64、64self.inception4d = Inception(512, 112, 144, 288, 32, 64, 64)# 第十层卷积层，使用Inception模块，输入通道数为528，输出通道数分别为256、160、320、32、128、128self.inception4e = Inception(528, 256, 160, 320, 32, 128, 128)# 第四层最大池化层，池化窗口大小为3，步长为2，采用ceil方式计算输出大小self.maxpool4 = nn.MaxPool2d(3, stride=2, ceil_mode=True)# 第十一层卷积层，使用Inception模块，输入通道数为832，输出通道数分别为256、160、320、32、128、128self.inception5a = Inception(832, 256, 160, 320, 32, 128, 128)# 第十二层卷积层，使用Inception模块，输入通道数为832，输出通道数分别为384、192、384、48、128、128self.inception5b = Inception(832, 384, 192, 384, 48, 128, 128)# 如果使用辅助分类器，则添加两个InceptionAux模块，分别输入512和528通道的张量，输出num_classes个结果if self.aux_logits:self.aux1=InceptionAux(512,num_classes)self.aux2=InceptionAux(528,num_classes)# 使用自适应平均池化层，将输入张量的大小调整为(1, 1)self.avgpool = nn.AdaptiveAvgPool2d((1, 1))# Dropout层，将输入张量的40%元素设为0self.dropout = nn.Dropout(0.4)# 全连接层，输入大小为1024，输出大小为num_classesself.fc = nn.Linear(1024, num_classes)def forward(self,x):x=self.conv1(x)x=self.maxpool1(x)x=self.conv2(x)# 对输入的x进行卷积x = self.conv3(x)# 对卷积后的x进行池化x = self.maxpool2(x)# 对输入的x进行Inception结构模块，通常用于增加网络的深度和减少参数x = self.inception3a(x)# 对Inception后的x再进行Inception结构模块x = self.inception3b(x)# 对Inception后的x进行池化操作x = self.maxpool3(x)# 对输入的x进行Inception结构模块x = self.inception4a(x)if self.training and self.aux_logits:# 通过辅助分类器得到辅助分类结果aux1aux1=self.aux1(x)# 对输入的x进行Inception结构模块x = self.inception4b(x)# 对Inception后的x进行Inception结构模块x = self.inception4c(x)# 对Inception后的x进行Inception结构模块x = self.inception4d(x)# 如果在训练阶段并且使用辅助分类器，则经过辅助分类器模块后的张量通过辅助损失函数计算损失，并赋值给aux2变量if self.training and self.aux_logits:# 通过辅助分类器得到辅助分类结果aux2aux2 = self.aux2(x)# 对输入的x进行Inception结构模块x = self.inception4e(x)# 对输入的x进行池化操作，降低特征图的尺寸x = self.maxpool4(x)# 对输入的x进行Inception结构模块x = self.inception5a(x)# 对Inception后的x进行Inception结构模块x = self.inception5b(x)# N x 1024 x 7 x 7# 对特征图进行全局平均池化，将其变为一维向量x = self.avgpool(x)# 将二维特征图展平为一维向量x = torch.flatten(x, 1)# 在向量的维度上添加dropout操作，随机丢弃部分神经元以防止过拟合x = self.dropout(x)# 通过全连接层得到最终的输出结果，通常用于分类任务或者回归任务等x = self.fc(x)# 判断是否在训练阶段且使用了辅助分类器 ，如果是，则返回输入张量x，经过辅助分类器2的输出aux2，以及经过辅助分类器1的输出aux1if self.training and self.aux_logits:return x, aux2, aux1# 如果不是在训练阶段或者没有使用辅助分类器，则只返回输入张量xreturn x# 实例化模型
model = GoogleNet()
# 打印模型
input_tensor=torch.rand(5,3,224,224)
# 创建模型实例
model.train()  # 设置为训练模式# 前向传播
output, aux_output2, aux_output1 = model(input_tensor)
print(output,aux_output2,aux_output1)
labels = torch.tensor([1, 0, 2, 0, 1])
# 计算损失
criterion = nn.CrossEntropyLoss()
#优化器
optimizer = optim.Adam(model.parameters(), lr=0.001)
loss = criterion(output, labels) + 0.3 * criterion(aux_output1, labels) + 0.3 * criterion(aux_output2, labels)print(loss)
