激光测距用高精度时间测量(TDC)电路——MS1205N

MS1205N 是一款高精度时间测量(TDC)电路，具有四通

道、多脉冲的采样能力、高速 SPI 通讯、多种测量模式，适合

于激光雷达和激光测距。

主要特点

◼ 单精度模式 60ps

◼ 双精度模式 30ps

◼ 非校准测量范围 3.5ns(0ns)至 25μs

◼ 单精度校准测量范围 3.5ns(0ns)至 16μs

◼ 双精度校准测量范围 3.5ns(0ns)至 4μs

◼ 20ns 最小脉冲间隔，四通道最多可接收 40 个脉冲

◼ 4 线 SPI 通信接口

◼ 工作电压 2.5V 至 3.6V

◼ 工作温度-40°C 至+125°C

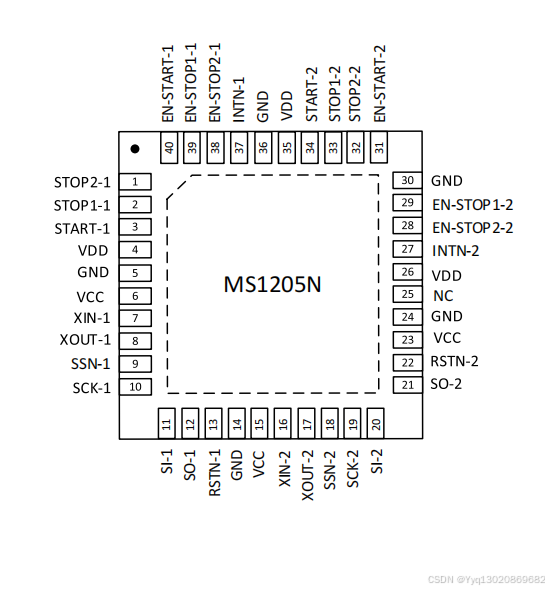

◼ QFN40 封装

应用

◼ 激光雷达

◼ 激光测距

◼ 脉冲测量
