05-k8s网络

05-k8s网络

Kubernetes本身并不负责网络通信，Kubernetes提供了容器网络接口CNI（Container Network Interface），具体的网络通信交给CNI插件来负责，开源的CNI插件非常多，像Flannel、Calico。

Kubernetes虽然不负责网络，但要求集群中的Pod能够互相通信，且Pod必须通过非NAT网络连接，即收到的数据包的源IP就是发送数据包Pod的IP。

同时Pod与节点之间的通信也是通过非NAT网络。

但是Pod访问集群外部时源IP会被修改成节点的IP。

pod内部通过虚拟Ethernet接口与外界pod外部链接

Veth pair就像一根网线，一端留在Pod内部，一端在Pod之外。

而同一个节点上的Pod通过网桥（Linux Bridge）通信，如下图所示

创建pod，查看网络情况

[root@k8s-master-10 ~]#cat pod.yaml
apiVersion: v1
kind: Pod
metadata:name: my-nginx-1spec:nodeName: k8s-node-12containers:- image: nginx:alpinename: container-1

创建结果

[root@k8s-master-10 ~]#kubectl create -f pod1.yml
pod/my-nginx-1 created[root@k8s-master-10 ~]#kubectl get po -owide
NAME         READY   STATUS    RESTARTS   AGE   IP          NODE          NOMINATED NODE   READINESS GATES
my-nginx-1   1/1     Running   0          8s    10.2.2.48   k8s-node-12   <none>           <none>
[root@k8s-master-10 ~]#

同一个节点 下的2个pod

apiVersion: v1
kind: Pod
metadata:name: my-nginx-2spec:nodeName: k8s-node-12containers:- image: nginx:alpinename: container-2

创建结果

[root@k8s-master-10 ~]#kubectl create -f pod2.yml
pod/my-nginx-2 created[root@k8s-master-10 ~]#kubectl get po -owide
NAME         READY   STATUS    RESTARTS   AGE   IP          NODE          NOMINATED NODE   READINESS GATES
my-nginx-1   1/1     Running   0          83s   10.2.2.48   k8s-node-12   <none>           <none>
my-nginx-2   1/1     Running   0          10s   10.2.2.49   k8s-node-12   <none>           <none>

同一个节点下pod通信

pod > cni > ens33

跨主机pod通信原理

apiVersion: v1
kind: Pod
metadata:name: my-nginx-13spec:nodeName: k8s-node-11containers:- image: nginx:alpinename: container-3

创建，查看新节点的pod

[root@k8s-master-10 ~]#kubectl create -f pod-3.yml
pod/my-nginx-13 created

1.service

查看官网解释service资源
[root@k8s-master-10 ~]#kubectl explain service

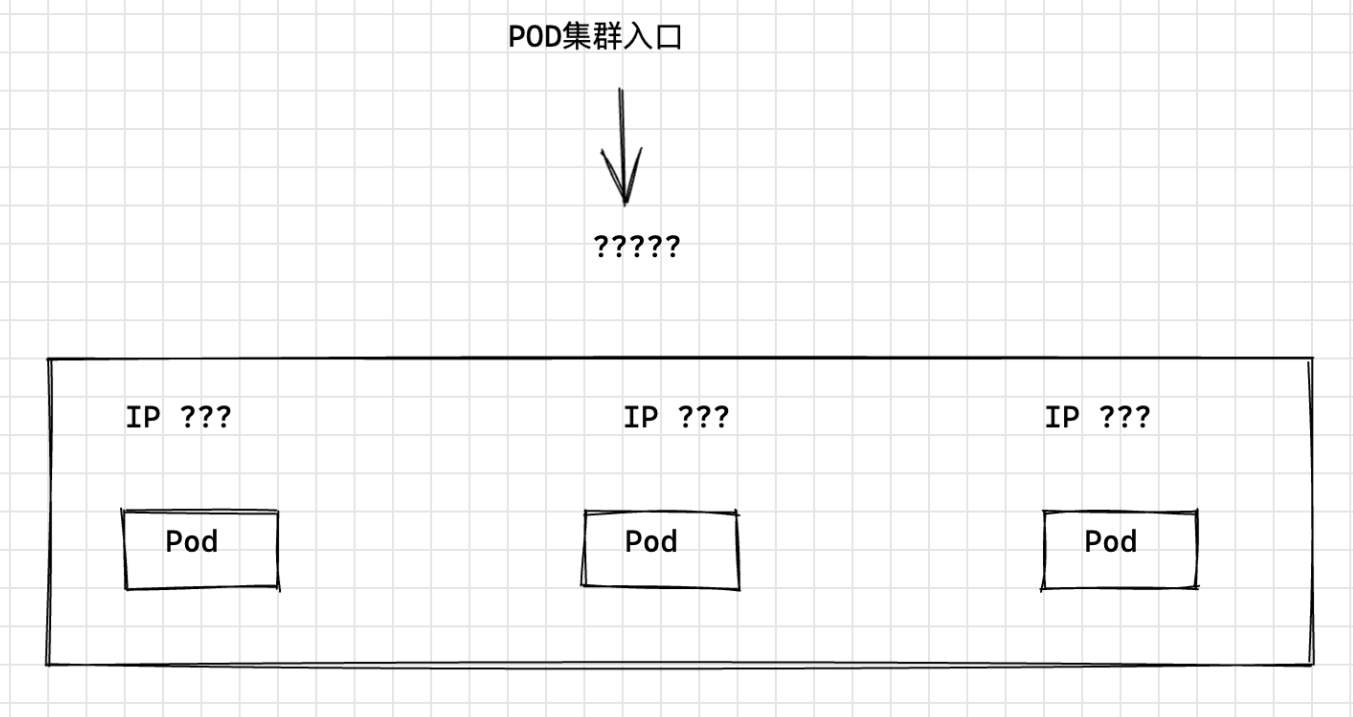

Pod创建完成后，如何访问Pod呢？直接访问Pod会有如下几个问题：

• Pod会随时被Deployment这样的控制器删除重建，那访问Pod的结果就会变得不可预知。（ip动态）
• Pod的IP地址是在Pod启动后才被分配，在启动前并不知道Pod的IP地址。
• 应用往往都是由多个运行相同镜像的一组Pod组成，逐个访问Pod也变得不现实。（负载均衡入口）

举个例子，假设有这样一个应用程序，使用Deployment创建了前台和后台，前台会调用后台做一些计算处理

后台运行了3个Pod，这些Pod是相互独立且可被替换的，当Pod出现状况被重建时，新建的Pod的IP地址是新IP

前台的Pod无法直接感知。

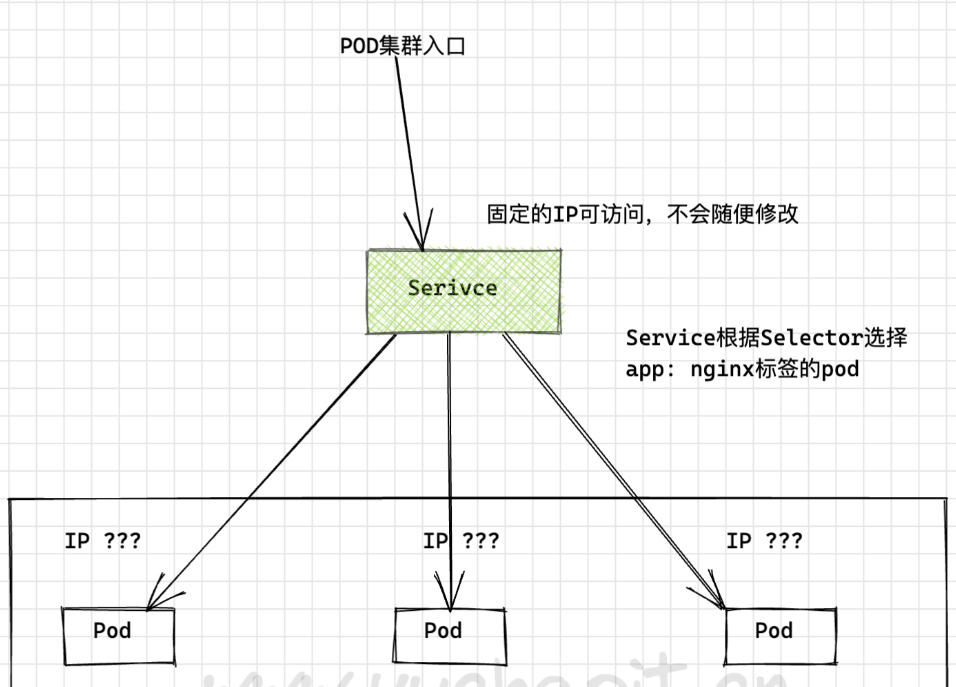

Service解决Pod访问问题

Kubernetes中的Service对象就是用来解决上述Pod访问问题的。

Service有一个固定IP地址，Service将访问它的流量转发给Pod，具体转发给哪些Pod通过Label来选择，而且Service可以给这些Pod做负载均衡。

那么对于上面的例子，为后台添加一个Service，通过Service来访问Pod，这样前台Pod就无需感知后台Pod的变化。

创建3个后端pod

# 基于deployment创建3个pod，加上标签。
apiVersion: apps/v1
kind: Deployment
metadata:name: nginxnamespace: yuchaoit
spec:replicas: 3                    selector:              matchLabels:app: nginxtemplate:              metadata:labels:app: nginxspec:containers:- image: nginx:latestname: container-0resources:limits:cpu: 100mmemory: 200Mirequests:cpu: 100mmemory: 200Mi

创建查看pod

[root@k8s-master-10 ~]#kubectl create -f deploy-nginx.yml
deployment.apps/nginx created[root@k8s-master-10 ~]#kubectl -n yuchaoit get po -owide
NAME                     READY   STATUS    RESTARTS   AGE   IP          NODE          NOMINATED NODE   READINESS GATES
nginx-56d58c56c7-99dfv   1/1     Running   0          37s   10.2.1.37   k8s-node-11   <none>           <none>
nginx-56d58c56c7-frwxx   1/1     Running   0          37s   10.2.2.50   k8s-node-12   <none>           <none>
nginx-56d58c56c7-j2xn2   1/1     Running   0          37s   10.2.1.36   k8s-node-11   <none>           <none>
[root@k8s-master-10 ~]#

三种Service类型IP

https://kubernetes.io/zh-cn/docs/concepts/services-networking/service/

[root@k8s-master-10 ~]#kubectl explain Service.spec.typeNodeIP  节点对外提供访问的IP
ClusterIP 用来提供动态发现、负载均衡Pod的IP
PodIP  提供Pod使用的IP

创建ClusterIP

下面示例创建一个名为“nginx”的Service，通过selector选择到标签“app:nginx”的Pod，目标Pod的端口为80，Service对外暴露的端口为8080。

访问服务只需要通过“服务名称:对外暴露的端口”接口，对应本例即“nginx:8080”。

这样，在其他Pod中，只需要通过“nginx:8080”就可以访问到“nginx”关联的Pod。

yaml

apiVersion: v1
kind: Service
metadata:name: nginx        # Service的名称namespace: yuchaoit
spec:selector:          # Label Selector，选择包含app=nginx标签的Podapp: nginxports:- name: service0targetPort: 80   # Pod的端口port: 80         # Service对外暴露的端口，也就是ClusterIP的portprotocol: TCP    # 转发协议类型，支持TCP和UDPtype: ClusterIP    # Service的类型

查看svc

[root@k8s-master-10 ~]#kubectl create -f svc-nginx.yml
service/nginx created[root@k8s-master-10 ~]#kubectl -n yuchaoit get svc -owide
NAME    TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE   SELECTOR
nginx   ClusterIP   10.1.15.2    <none>        80/TCP    5s    app=nginx

可以看到Service有个Cluster IP，这个IP是固定不变的，除非Service被删除，所以也可以使用ClusterIP在集群内部访问Service。

此时ClusterIP也只是集群内的IP，只能在集群内访问到后端Pod。

服务发现原理

1.k8s内置DNS插件CoreDNS，实现在k8s集群中以DNS服务提供名称解析
2.CoreDNS为每一个pod提供Service的名称解析服务
- 可以查看每一个pod的dns解析文件，查看nameserver，其实就是CoreDNS自己的ClusterIp
- 是因为安装了CoreDNS集群后，在kubelet配置文件里，默认添加了参数
[root@k8s-master-10 ~]#cat /var/lib/kubelet/config.yaml
clusterDNS:
- 10.1.0.10
clusterDomain: cluster.local因此每一个pod在被创建时，默认使用该DNS服务器。在每一个pod中都可以基于如下规则，访问Serviceservicename.default.svc.cluster.local
servicename.namespace
servicename

使用ServiceName访问Service

k8s集群内默认提供了DNS解析插件coredns

在kube-system命名空间下可以查看到CoreDNS的Pod。

[root@k8s-master-10 ~]#kubectl get po -n kube-system --show-labels  -l k8s-app=kube-dns
NAME                       READY   STATUS    RESTARTS   AGE    LABELS
coredns-6d56c8448f-g6m9z   1/1     Running   1          7d6h   k8s-app=kube-dns,pod-template-hash=6d56c8448f
coredns-6d56c8448f-ws7rb   1/1     Running   1          7d6h   k8s-app=kube-dns,pod-template-hash=6d56c8448f

CoreDNS安装成功后会成为DNS服务器，当创建Service后，CoreDNS会将Service的名称与IP记录起来，这样Pod就可以通过向CoreDNS查询Service的名称获得Service的IP地址。

访问时通过nginx…svc.cluster.local访问，其中nginx为Service的名称，为命名空间名称，svc.cluster.local为域名后缀

在实际使用中，在同一个命名空间下可以省略.svc.cluster.local，直接使用ServiceName即可。

例如上面创建的名为nginx的Service，直接通过**“nginx:80”**就可以访问到Service，进而访问后台Pod。

使用ServiceName的方式有个主要的优点就是可以在开发应用程序时可以将ServiceName写在程序中，这样无需感知具体Service的IP地址。

下面创建一个Pod并进入容器，查询nginx域名的地址，可以发现是解析出nginx这个Service的IP地址10.1.15.2

同时访问Service的域名，可以看到能直接返回内容。

# 注意pod创建，添加namespace
[root@k8s-master-10 ~]#kubectl run -n yuchaoit -i --tty --image tutum/dnsutils dnsutils --restart=Never --rm /bin/sh

图解service和pod关系

Service的类型与使用场景

Service的类型除了ClusterIP还有NodePort、LoadBalancer和None，这几种类型的Service有着不同的用途。

• ClusterIP：用于在集群内部互相访问的场景，通过ClusterIP访问Service。
• NodePort：用于从集群外部访问的场景，通过节点上的端口访问Service，详细介绍请参见NodePort类型的Service。
• LoadBalancer：用于从集群外部访问的场景，其实是NodePort的扩展，通过一个特定的LoadBalancer访问Service，这个LoadBalancer将请求转发到节点的NodePort，而外部只需要访问LoadBalancer，详细介绍请参见LoadBalancer类型的Service。
• None：用于Pod间的互相发现，这种类型的Service又叫Headless Service，详细介绍请参见Headless Service。

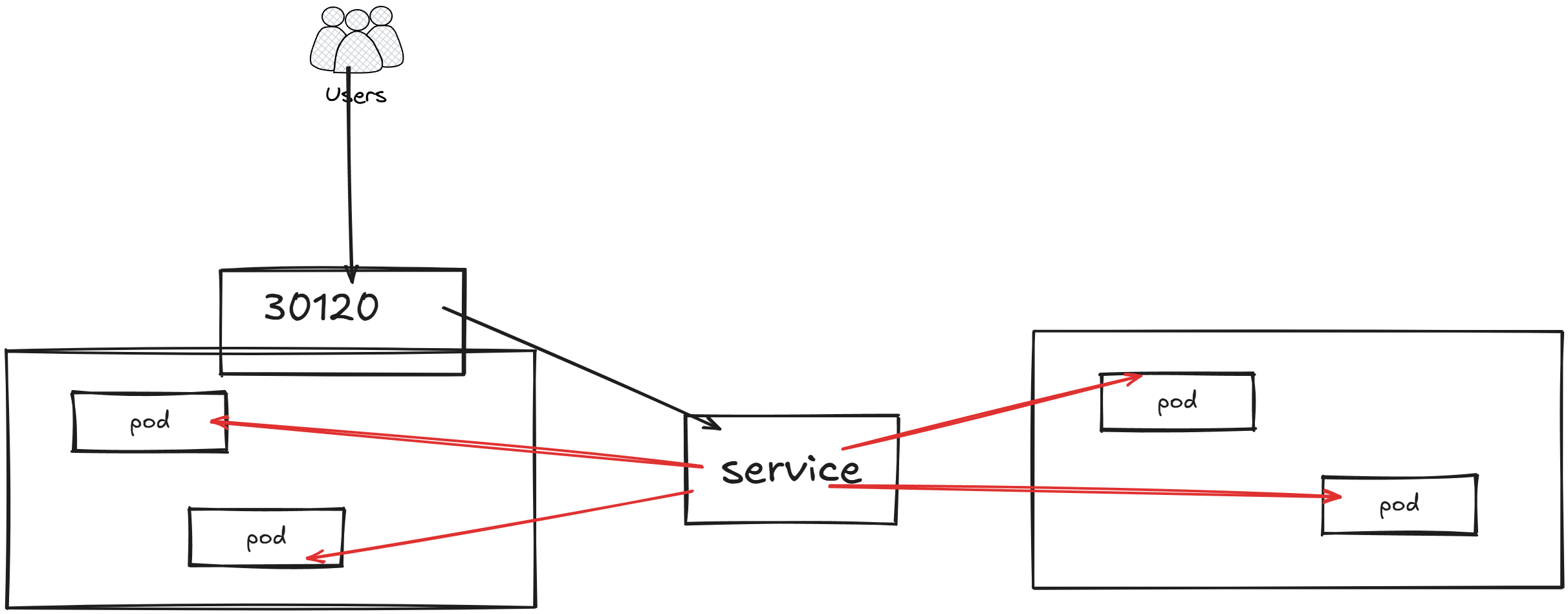

下面是一个创建NodePort类型的Service。创建完成后，可以通过节点的IP:Port访问到后台Pod。

yaml

apiVersion: v1
kind: Service
metadata:name: nodeport-servicenamespace: yuchaoit
spec:type: NodePortports:- port: 8080        # service的8080端口targetPort: 80    # 目标pod的端口nodePort: 30120   # 宿主机暴露的端口name: service1  # 若不指定，svc里显示unsetselector:           # 标签选择器app: nginx

创建nodePort类型SVC

[root@k8s-master-10 ~]#kubectl create -f nodeport.yml
service/nodeport-service created[root@k8s-master-10 ~]#kubectl -n yuchaoit get svc -owide
NAME               TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)          AGE   SELECTOR
nginx              ClusterIP   10.1.15.2     <none>        80/TCP           85m   app=nginx
nodeport-service   NodePort    10.1.134.13   <none>        8080:30120/TCP   24s   app=nginx[root@k8s-master-10 ~]#netstat -tunlp |grep 30120
tcp        0      0 0.0.0.0:30120           0.0.0.0:*               LISTEN      11849/kube-proxy    # 集群里每一个节点都会暴露30120端口。

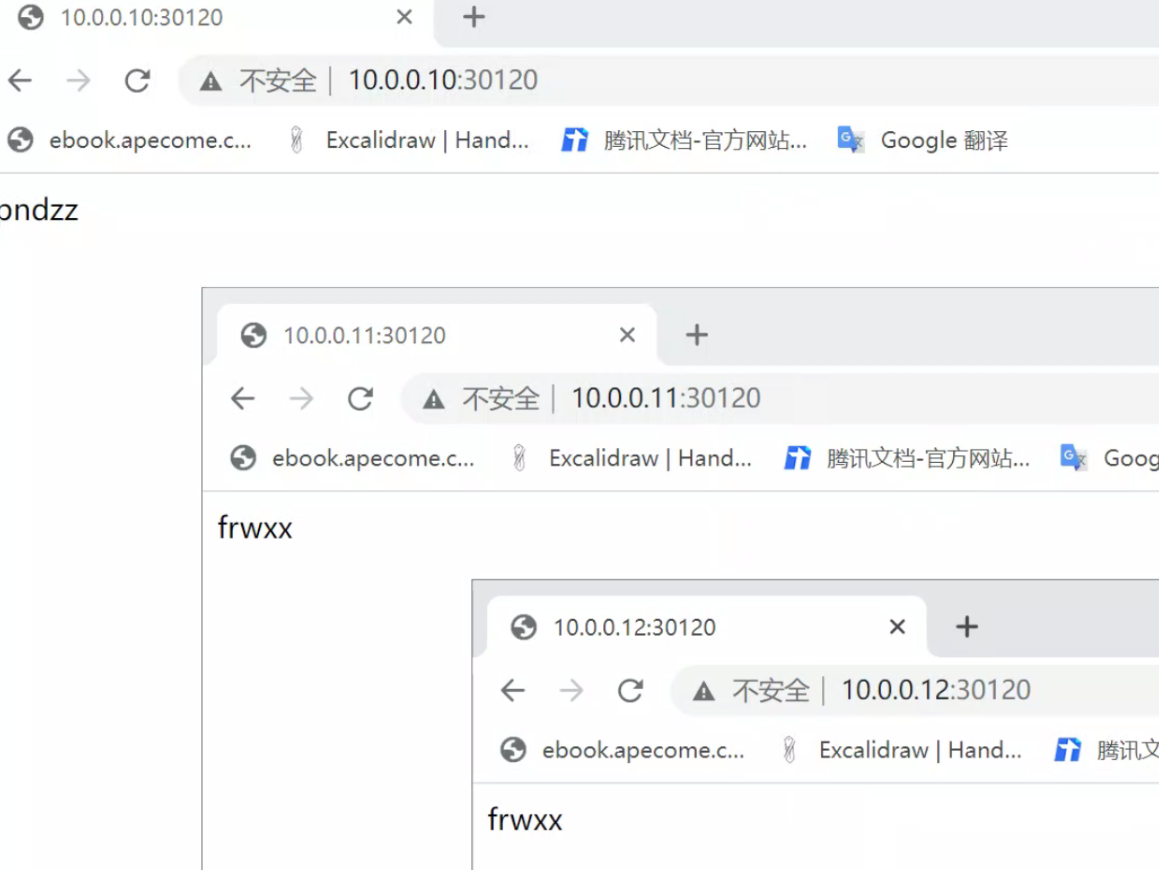

访问NodePort类型SVC

先修改pod的nginx页面，容易对比效果

[root@k8s-master-10 ~]#kubectl -n yuchaoit get po
NAME                     READY   STATUS    RESTARTS   AGE
nginx-56d58c56c7-frwxx   1/1     Running   0          104m
nginx-56d58c56c7-pndzz   1/1     Running   0          56m
[root@k8s-master-10 ~]#
[root@k8s-master-10 ~]#kubectl -n yuchaoit exec -it nginx-56d58c56c7-frwxx -- bash -c 'echo frwxx > /usr/share/nginx/html/index.html'
[root@k8s-master-10 ~]#kubectl -n yuchaoit exec -it nginx-56d58c56c7-pndzz -- bash -c 'echo pndzz > /usr/share/nginx/html/index.html'
[root@k8s-master-10 ~]#

2.Ingress资源

https://kubernetes.io/zh-cn/docs/concepts/services-networking/ingress/

Ingress 是对集群中服务的外部访问进行管理的 API 对象，典型的访问方式是 HTTP。

Ingress 可以提供负载均衡、为什么会出现Ingress

将应用部署在k8s中，也就是pod后，如何在集群内访问、以及如何在集群外访问，才是核心目的，毕竟还是以web项目为主。1.在没有ingress（入口）之前，pod对集群外提供访问，只能通过NodePort方式，也就是端口映射方式，但是这个缺点很明显，一个Node上的port有限，并且不能重复使用。podA占用了80端口，其他服务就无法使用了。2.我们上一节使用的Service且NodePort类型，是基于四层的代理转发，基于TCP、UDP协议转发。
缺点已经说过了，就像早期于超老师带着大家学nginx一样，Nginx也是支持基于四层、七层的代理转发的。
很明显，基于七层的http转发，粒度更细，能直接基于域名区分请求。
基于七层的http、https协议转发，以及通过域名、路径的转发，能实现更细粒度的请求划分，并且解决端口问题。【思考下多端口虚拟主机、多域名虚拟主机，是不是区别很大？】3.为了解决这个问题，Ingress控制器资源出现了，作用就是实现七层的协议转发，通过域名、路径的匹配转发，提供k8s集群的访问入口。4.有同学想，既然nginx可以实现传统的七层代理转发，为什么还要有ingress？
毕竟你要注意你的应用，以pod形式在k8s环境内运行，外部的nginx无法动态发现k8s创建的资源。5.k8s下的ingress控制器，具体实现的产品，有ingress-nginx、traefik。

SSL 终结和基于名称的虚拟托管。

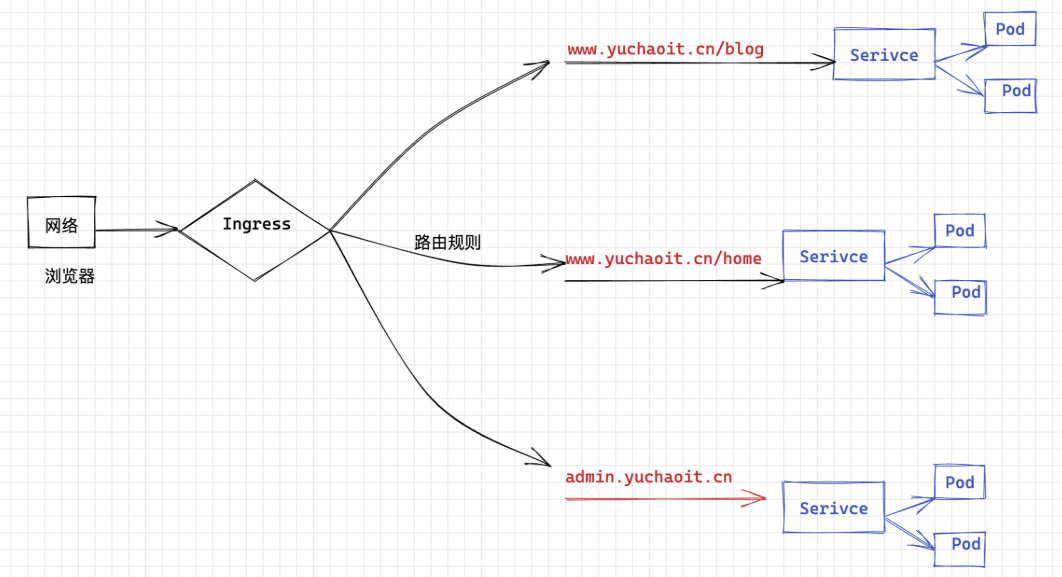

图解Ingress工作原理

创建基于域名的Ingress

https://kubernetes.io/zh-cn/docs/concepts/services-networking/ingress/#path-types

先安装ingress-nginx，使用k8s权威指南第五版的ingress.yaml即可。

https://github.com/kubeguide/K8sDefinitiveGuide-V5-Sourcecode/blob/main/Chapter04/4.6.1%20ingress.yaml

创建Ingress-nginx控制器

[root@k8s-master-10 ~/ingress]#kubectl apply -f ingress.yml
namespace/nginx-ingress created
serviceaccount/nginx-ingress created
clusterrole.rbac.authorization.k8s.io/nginx-ingress created
clusterrolebinding.rbac.authorization.k8s.io/nginx-ingress created
secret/default-server-secret created
configmap/nginx-config created
deployment.apps/nginx-ingress created# [root@k8s-master-10 ~/ingress]#kubectl -n nginx-ingress describe po nginx-ingress-75c88594dc-klfqc # 发现需要有node-Selector
# 给节点打上标签
[root@k8s-master-10 ~/ingress]#kubectl label nodes k8s-master-10 role=ingress-nginx-controller# 又发现，k8s-master默认有污点，pod不能容忍，因此没法部署。

设置master也参与pod调度

[root@k8s-master-10 ~/ingress]#kubectl describe nodes k8s-master-10  |grep Taint
Taints:             node-role.kubernetes.io/master:NoSchedule# 去掉污点
kubectl taint node k8s-master-10 node-role.kubernetes.io/master:NoSchedule-

验证ingress-nginx控制正常

[root@k8s-master-10 ~/ingress]#kubectl -n nginx-ingress get po -owide
NAME                             READY   STATUS    RESTARTS   AGE     IP         NODE            NOMINATED NODE   READINESS GATES
nginx-ingress-75c88594dc-klfqc   1/1     Running   0          7m47s   10.2.0.6   k8s-master-10   <none>           <none>[root@k8s-master-10 ~/ingress]#kubectl -n nginx-ingress get all -owide
NAME                                 READY   STATUS    RESTARTS   AGE     IP         NODE            NOMINATED NODE   READINESS GATES
pod/nginx-ingress-75c88594dc-klfqc   1/1     Running   0          8m33s   10.2.0.6   k8s-master-10   <none>           <none>NAME                            READY   UP-TO-DATE   AVAILABLE   AGE     CONTAINERS      IMAGES                      SELECTOR
deployment.apps/nginx-ingress   1/1     1            1           8m33s   nginx-ingress   nginx/nginx-ingress:1.7.2   app=nginx-ingressNAME                                       DESIRED   CURRENT   READY   AGE     CONTAINERS      IMAGES                      SELECTOR
replicaset.apps/nginx-ingress-75c88594dc   1         1         1       8m33s   nginx-ingress   nginx/nginx-ingress:1.7.2   app=nginx-ingress,pod-template-hash=75c88594dc# 其实就是运行了一个nginx在pod里

创建ingree规则

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:name: test-ingressnamespace: yuchaoit
spec:rules:                                 # 转发规则- host: "www.yuchaoit.cn"            # 填入你们的业务域名http:                                # 基于http协议解析paths:                            # 基于url路径匹配- pathType: Prefix                 #要设置路径类型，否则不合法，path: "/"                     # 以 / 分割的URL路径前缀匹配，区分大小写，这里表默认所有路径。backend:                      # 后端Service信息的组合service:                    name: service1    # 代理到名字是service1的ClusterIPport:                    # 代理到的Service的端口号。number: 80

创建，查看ingress

[root@k8s-master-10 ~/ingress]#kubectl create -f my-ingress.yml
ingress.networking.k8s.io/test-ingress created[root@k8s-master-10 ~/ingress]#kubectl -n yuchaoit get ingress -o wide
Warning: extensions/v1beta1 Ingress is deprecated in v1.14+, unavailable in v1.22+; use networking.k8s.io/v1 Ingress
NAME           CLASS    HOSTS             ADDRESS   PORTS   AGE
test-ingress   <none>   www.yuchaoit.cn             80      10s# 查看ingress是否正确
[root@k8s-master-10 ~/ingress]#kubectl -n yuchaoit describe ingress test-ingress

创建ingress后端的service、pod

创建deployment，运行应用。

apiVersion: apps/v1      # 注意这里与Pod的区别，Deployment是apps/v1而不是v1
kind: Deployment         # 资源类型为Deployment
metadata:name: nginx-deployment            # Deployment的名称namespace: yuchaoit
spec:replicas: 2            # Pod的数量，Deployment会确保一直有2个Pod运行         selector:              # Label SelectormatchLabels:app: nginxtemplate:              # Pod的定义，用于创建Pod，也称为Pod templatemetadata:labels:app: nginxspec:containers:- image: nginx:1.14.0name: nginx-containersimagePullPolicy: IfNotPresentports:- name: httpcontainerPort: 80 # 指明容器内要暴露的端口resources:limits:cpu: 100mmemory: 200Mirequests:cpu: 100mmemory: 200Mi

创建svc

apiVersion: v1
kind: Service
metadata:name: service1        # Service的名称namespace: yuchaoit
spec:selector:          # Label Selector，选择包含app=nginx标签的Podapp: nginxports:- name: service0targetPort: 80   # Pod的端口port: 80         # Service对外暴露的端口，也就是ClusterIP的portprotocol: TCP    # 转发协议类型，支持TCP和UDPtype: ClusterIP    # Service的类型

创建结果

[root@k8s-master-10 ~/ingress]#kubectl -n yuchaoit get svc service1 -owide
NAME       TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)   AGE   SELECTOR
service1   ClusterIP   10.1.56.133   <none>        80/TCP    15s   app=nginx

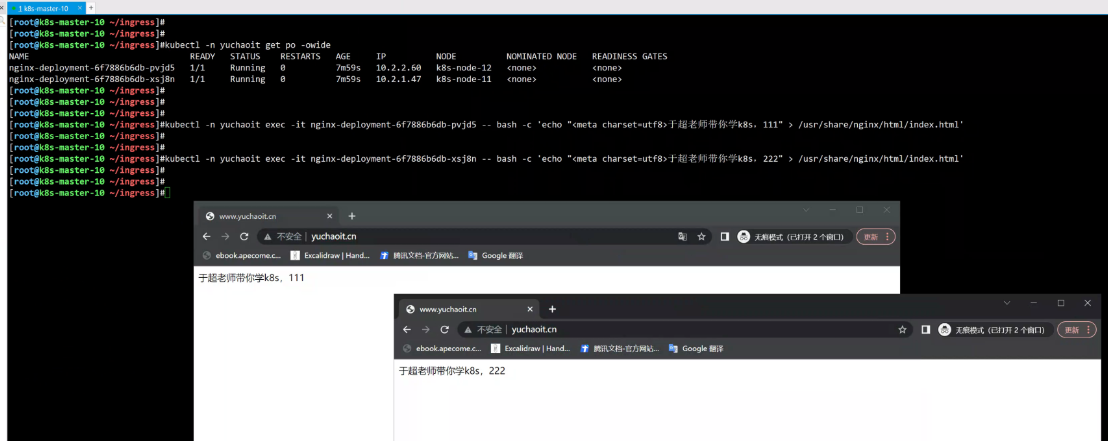

访问七层负载均衡的k8s集群

修改pod首页，查看效果。

kubectl -n yuchaoit exec -it nginx-deployment-6f7886b6db-xsj8n -- bash -c 'echo "<meta charset=utf8>于超老师带你学k8s，222" > /usr/share/nginx/html/index.html'kubectl -n yuchaoit exec -it nginx-deployment-6f7886b6db-pvjd5 -- bash -c 'echo "<meta charset=utf8>于超老师带你学k8s，
