EGL

在移动图形开发中，OpenGL ES作为跨平台的图形API，其核心功能聚焦于GPU渲染管线的控制，例如顶点变换、纹理采样、片段着色等。

然而，这些渲染指令需要与具体设备的窗口系统（如Android的SurfaceFlinger、iOS的Core Animation）进行交互，才能最终将图像呈现到屏幕上。

EGL（Embedded-System Graphics Library）便扮演了至关重要的「桥梁」角色。

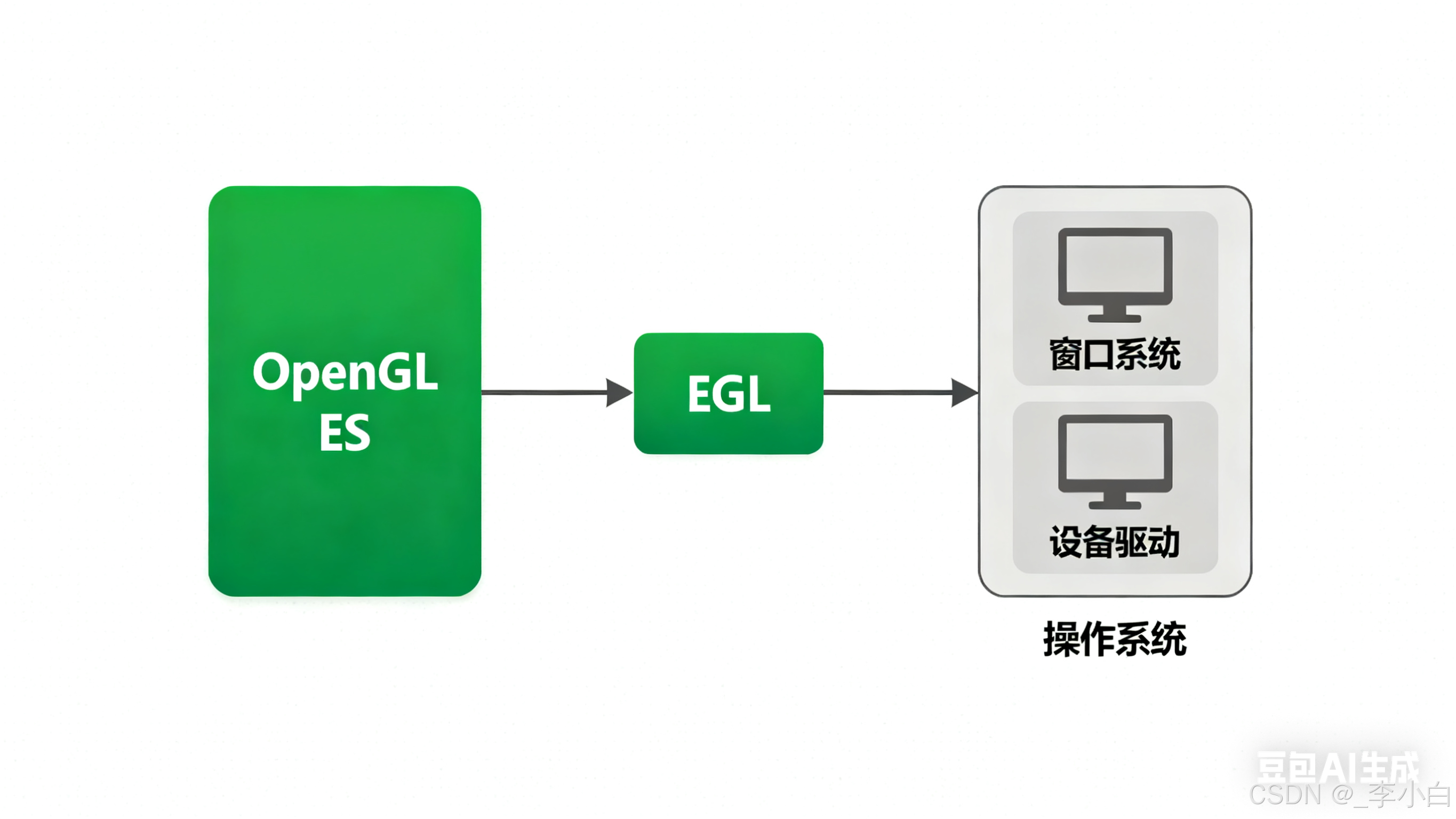

在这里插入图片描述

核心定位

EGL是OpenGL ES的「操作系统适配器」

EGL是Khronos Group定义的标准接口，专为嵌入式系统设计，其核心职责包括：

窗口系统抽象：将OpenGL ES的渲染目标（如帧缓冲区）与原生窗口系统（如Android的Surface、iOS的CAEAGLLayer）解耦，提供统一的操作接口。
上下文管理：创建并维护OpenGL ES的渲染上下文（EGLContext），管理着色器程序、纹理对象等状态信息。
渲染同步：协调OpenGL ES与其他图形API（如OpenCL）的执行顺序，避免资源竞争。
表面配置：查询并选择符合需求的渲染表面（EGLSurface），支持颜色缓冲区、深度缓冲区等多种配置。

这种设计使得OpenGL ES能够保持平台无关性，开发者无需关心不同设备的窗口系统差异，只需通过EGL接口即可完成渲染环境的初始化与控制。

关键组件

EGL的核心架构由四个基础组件构成，它们协同工作完成从渲染到显示的完整流程：

在这里插入图片描述

1. EGLDisplay：物理显示设备的抽象

功能：代表实际的显示设备（如手机屏幕），通过eglGetDisplay(EGL_DEFAULT_DISPLAY)获取默认显示器。
初始化：调用eglInitialize完成设备连接与版本查询，例如在Android中可获取EGL 1.4版本支持。
扩展查询：通过eglQueryString获取厂商信息（如"Qualcomm"）、支持的扩展列表（如"EGL_EXT_image_dma_buf_import"）等。

2. EGLConfig：渲染表面的配置模板

参数定义：包括颜色位数（如RGBA8888）、深度缓冲区大小（如24位）、是否支持多重采样等。
选择逻辑：通过eglChooseConfig根据应用需求筛选最佳配置，例如游戏可能优先选择高分辨率+高帧率的组合。

3. EGLSurface：渲染目标的载体

类型：
- 窗口表面（Window Surface）：直接关联到原生窗口（如Android的GLSurfaceView），渲染结果实时显示。
- 离屏表面（Pbuffer Surface）：用于后台渲染（如纹理处理），通过eglCreatePbufferSurface创建。
- 像素缓冲区（Pixmap Surface）：与系统内存直接交互，适用于非实时渲染场景。
双缓冲机制：EGL内部维护前缓冲区（Front Buffer，显示中）和后缓冲区（Back Buffer，渲染中），通过eglSwapBuffers交换两者内容，避免画面撕裂。

4. EGLContext：渲染状态的容器

创建与绑定：通过eglCreateContext基于特定配置创建上下文，并调用eglMakeCurrent将其绑定到当前线程和表面。
共享机制：多个上下文可共享纹理、着色器等资源，例如游戏中的UI渲染和场景渲染可复用同一套纹理库，减少内存占用。
版本控制：通过属性参数（如EGL_CONTEXT_CLIENT_VERSION）指定OpenGL ES版本，例如创建支持3.0的上下文需设置该属性为3。

EGL与OpenGL ES的协同工作示例

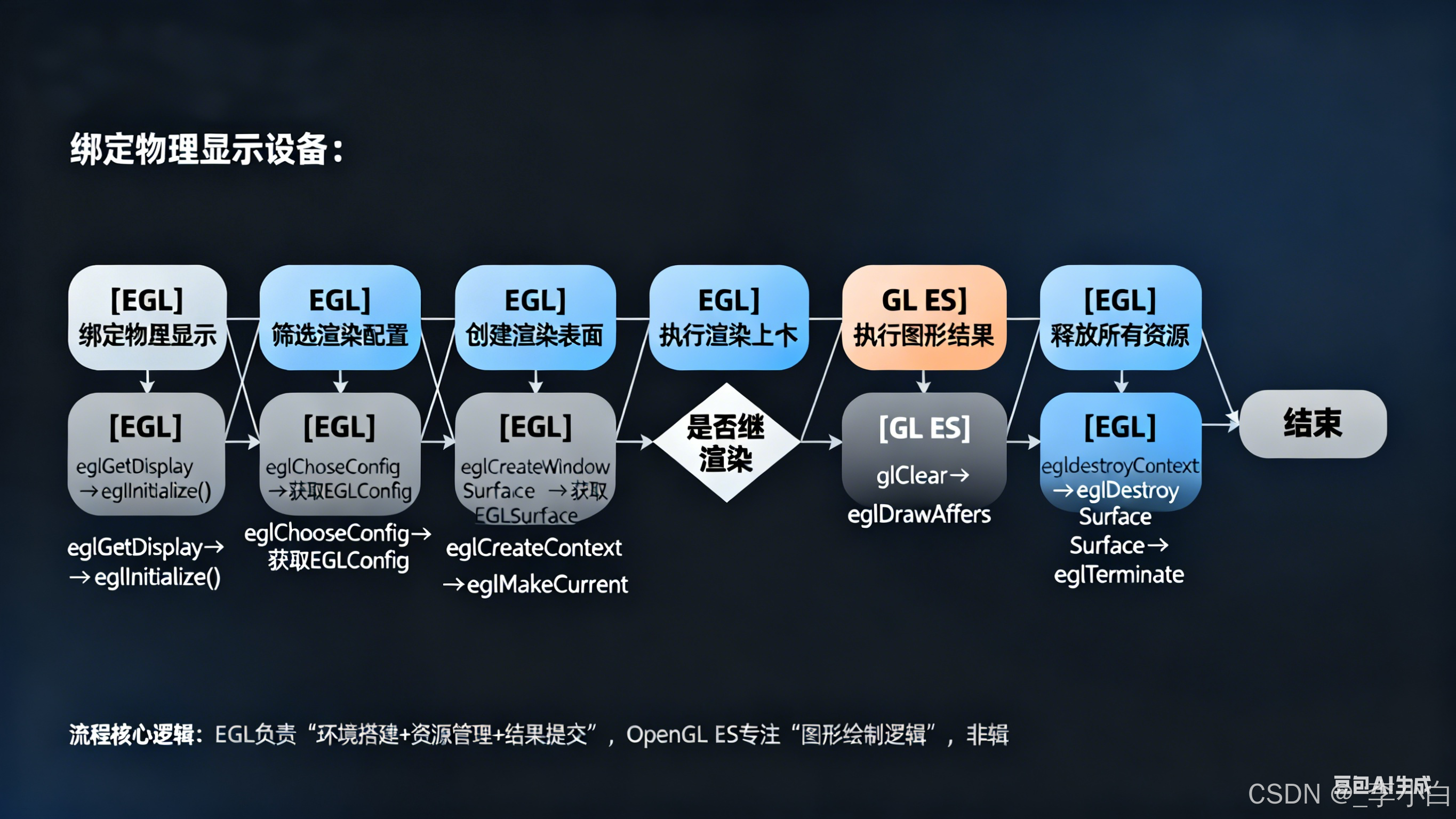

在这里插入图片描述

以Android平台为例，典型的初始化流程如下：

// 1. 获取显示设备
EGLDisplay display = eglGetDisplay(EGL_DEFAULT_DISPLAY);
eglInitialize(display, NULL, NULL);// 2. 配置渲染参数
EGLint configAttribs[] = {EGL_SURFACE_TYPE, EGL_WINDOW_BIT,EGL_BLUE_SIZE, 8,EGL_GREEN_SIZE, 8,EGL_RED_SIZE, 8,EGL_ALPHA_SIZE, 8,EGL_DEPTH_SIZE, 24,EGL_NONE
};
EGLConfig config;
eglChooseConfig(display, configAttribs, &config, 1, NULL);// 3. 创建窗口表面
EGLSurface surface = eglCreateWindowSurface(display, config, nativeWindow, NULL);// 4. 创建渲染上下文
EGLint contextAttribs[] = {EGL_CONTEXT_CLIENT_VERSION, 3,EGL_NONE
};
EGLContext context = eglCreateContext(display, config, EGL_NO_CONTEXT, contextAttribs);// 5. 绑定上下文并渲染
eglMakeCurrent(display, surface, surface, context);
while (running) {// OpenGL ES渲染指令glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);// ... 绘制三角形等操作eglSwapBuffers(display, surface);
}// 6. 销毁资源
eglDestroyContext(display, context);
eglDestroySurface(display, surface);
eglTerminate(display);

平台差异与厂商实现

虽然EGL是标准化接口，但不同平台的实现存在细节差异：

iOS的特殊性：
- 使用苹果自研的EAGL（EGL for Apple），其接口与EGL类似，但简化了部分概念（如无EGLDisplay）。
- 渲染流程依赖帧缓冲区对象（FBO）和渲染缓冲区对象（RBO），通过presentRenderbuffer提交渲染结果。
Linux桌面的演进：
- 传统X11系统使用GLX接口，但Wayland合成器（如KWin）更倾向于EGL，因其提供更高效的GPU直接访问和零拷贝缓冲区共享（通过dmabuf）。
厂商扩展：
- 硬件厂商（如高通、Mali）通过EGL扩展提供额外功能，例如高通的EGL_QCOM_mutable_render_buffer允许动态调整渲染缓冲区大小。
- 扩展需通过eglQueryString(EGL_EXTENSIONS)查询支持情况，并使用eglGetProcAddress获取扩展函数指针。

技术演进与未来趋势

EGL 1.5的新特性（2014年发布）：
- 标准化扩展：将EGLImage等常用扩展纳入核心规范，支持高效的跨API图像共享（如OpenGL ES与OpenCL）。
- 安全性增强：引入稳健性检查，防止恶意创建无效纹理，提升WebGL等场景的安全性。
- 64位支持：消除API中的尺寸依赖，兼容32位和64位系统。
与Vulkan的关系：
- Vulkan作为新一代图形API，虽支持通过EGL创建表面（如VK_KHR_android_surface），但更推荐使用平台特定扩展（如VK_KHR_win32_surface）以获得更高控制粒度。
- EGL在Vulkan生态中的角色逐渐弱化，主要作为遗留系统的兼容方案。
性能优化方向：
- 多线程渲染：通过eglCreateContextAttribsKHR设置EGL_CONTEXT_OPENGL_DEBUG_BIT启用调试上下文，结合GPU Profiler分析瓶颈。
- 离屏渲染优化：使用EGL_KHR_image_base扩展将纹理直接关联到硬件缓冲区，减少CPU内存拷贝。
