51单片机智能鱼缸氧气调节系统

news 2025/10/13 8:59:54

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）JXM-O2氧气传感器实时检测氧气浓度，并用LCD1602实时显示，检测范围0%-36%；
（2）氧气浓度分为3档，并分别用绿灯、黄灯和红灯指示，浓度到达相应的档位，则相应的灯亮；按键可设置上下限值。
（3）氧气浓度低于下限值时，黄灯亮，蜂鸣器响，L298N控制电机正转模拟加氧；
（4）氧气浓度高于上限值时，红灯亮，蜂鸣器响，L298N控制电机反转模拟减氧；
（5）氧气浓度在上下限中间时，绿灯亮，蜂鸣器不响。

仿真演示视频：

51单片机智能鱼缸氧气调节系统

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

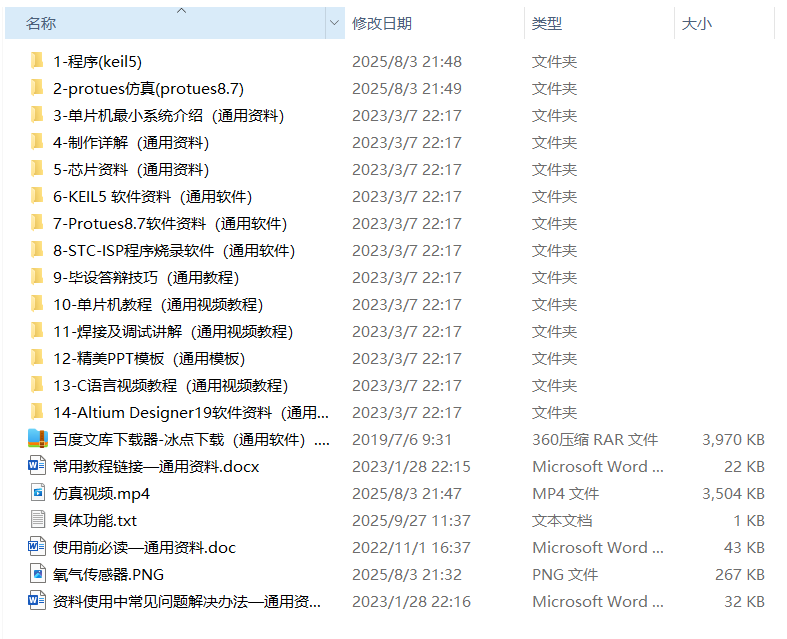

资料内容

仿真实现（protues8.7）

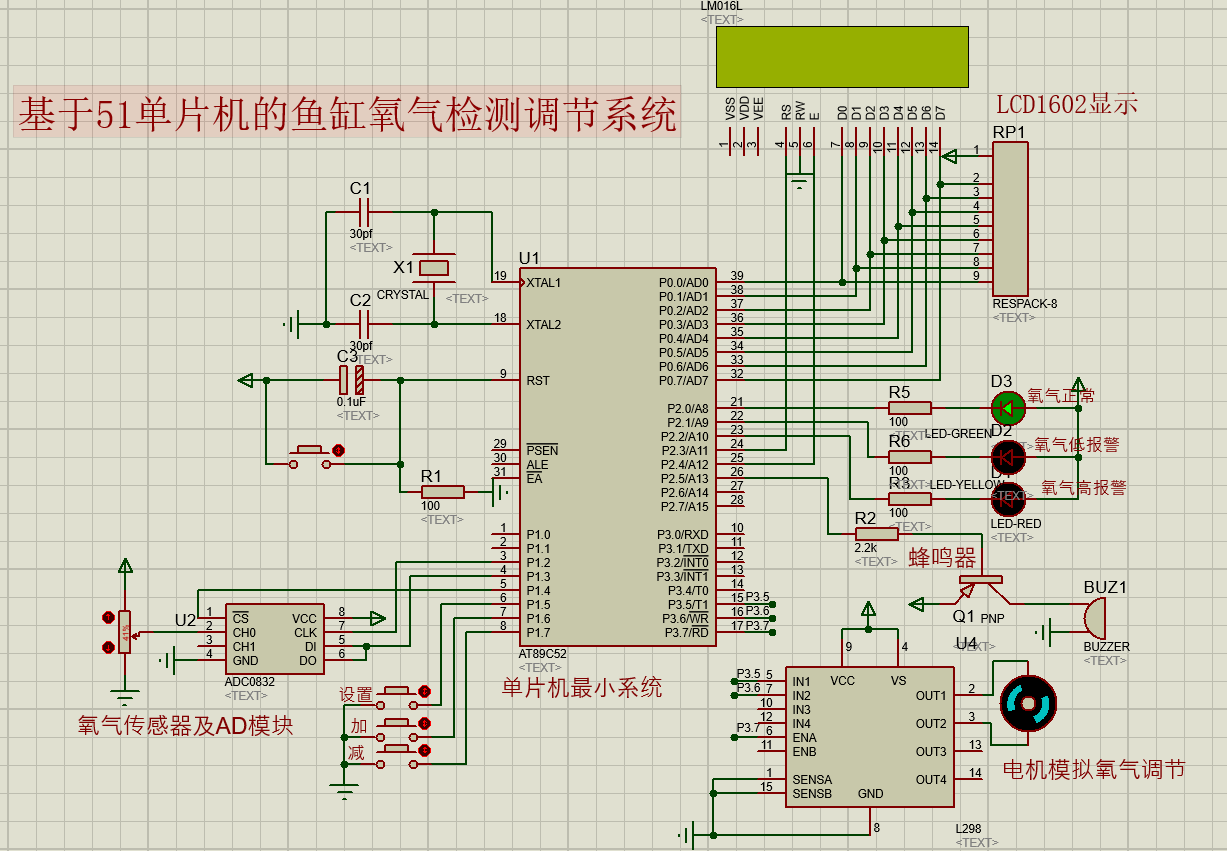

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

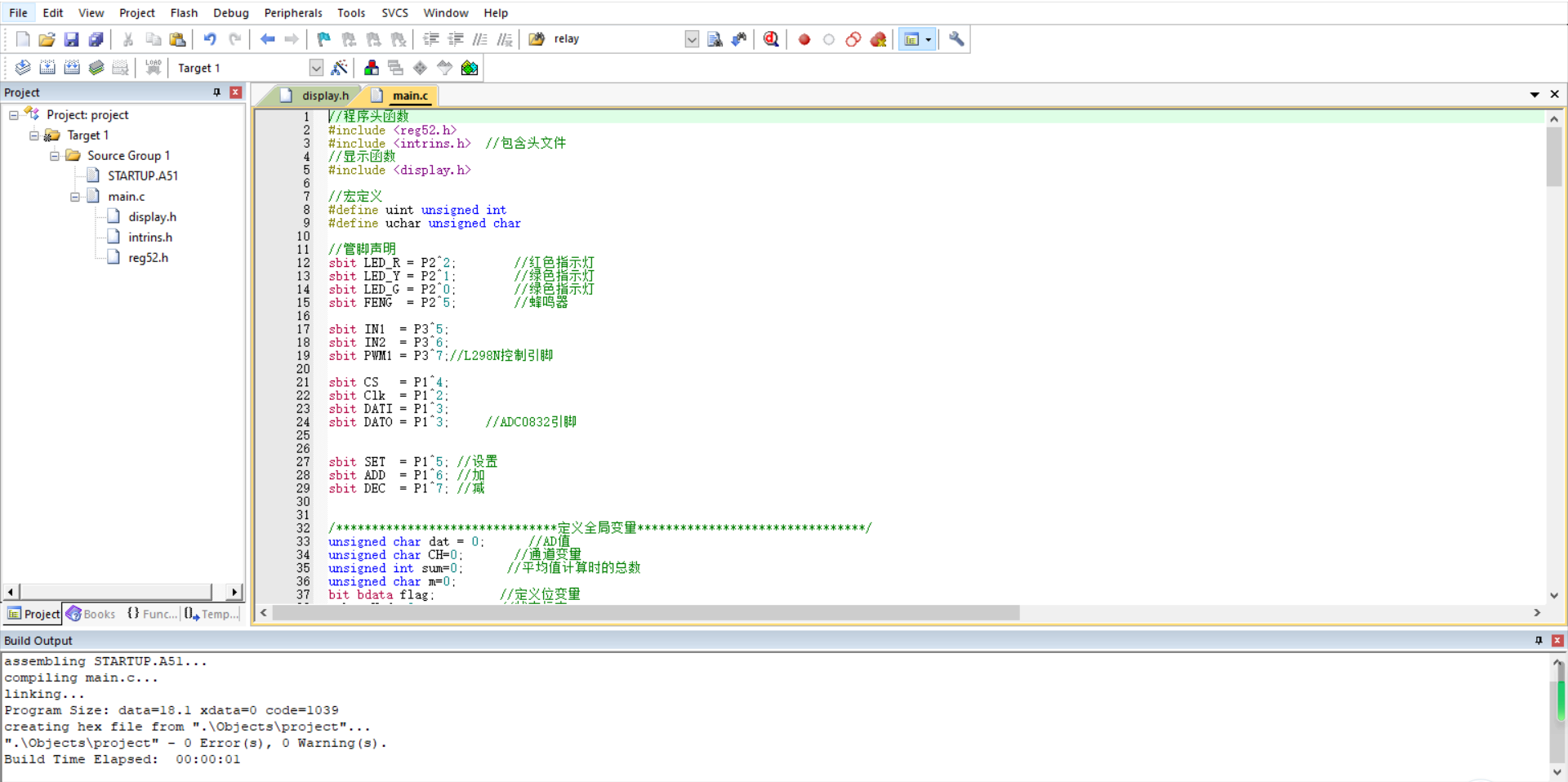

本设计利用KEIL5软件实现程序设计。

主函数如下：

///////////////////////////////////////////////////void main()				//主函数
{Init1602();						 //初始化液晶函数PWM1=0;IN1=1;IN2=0;					//L289N初始化while(1)						 //进入循环{for(m=0;m<50;m++)			//读50次AD值sum = adc0832(0)+sum;		//读到的AD值，将读到的数据累加到sumtemp=sum/50;				//跳出上面的for循环后，将累加的总数除以50得到平均值temptemp=temp/7;sum=0; 						//平均值计算完成后，将总数清零KEY();if(Mode==0){Display_1602(temp,WARNING_L,WARNING_H);	 //显示AD数值和报警值}if(temp<WARNING_L) //报警判断，低于报警值3时{LED_Y=0;			//打开报警，黄灯亮，红灯、绿灯灭LED_R=1;LED_G=1;FENG=0;				//打开报警，蜂鸣器响PWM1=1;IN1=1;				//打开报警，L298N控制电机正转IN2=0;}else if(temp>WARNING_H) {LED_Y=1;					 //打开报警，红灯亮，黄灯、绿灯灭LED_R=0;LED_G=1;FENG=0;						//打开报警，蜂鸣器响PWM1=1;IN1=0;						//打开报警，L298N控制电机反转IN2=1;}else{LED_Y=1;					 //关闭报警，绿灯亮，黄灯、红灯灭，蜂鸣器不响，电机不转LED_R=1;LED_G=0;FENG=1;PWM1=0;}}
}

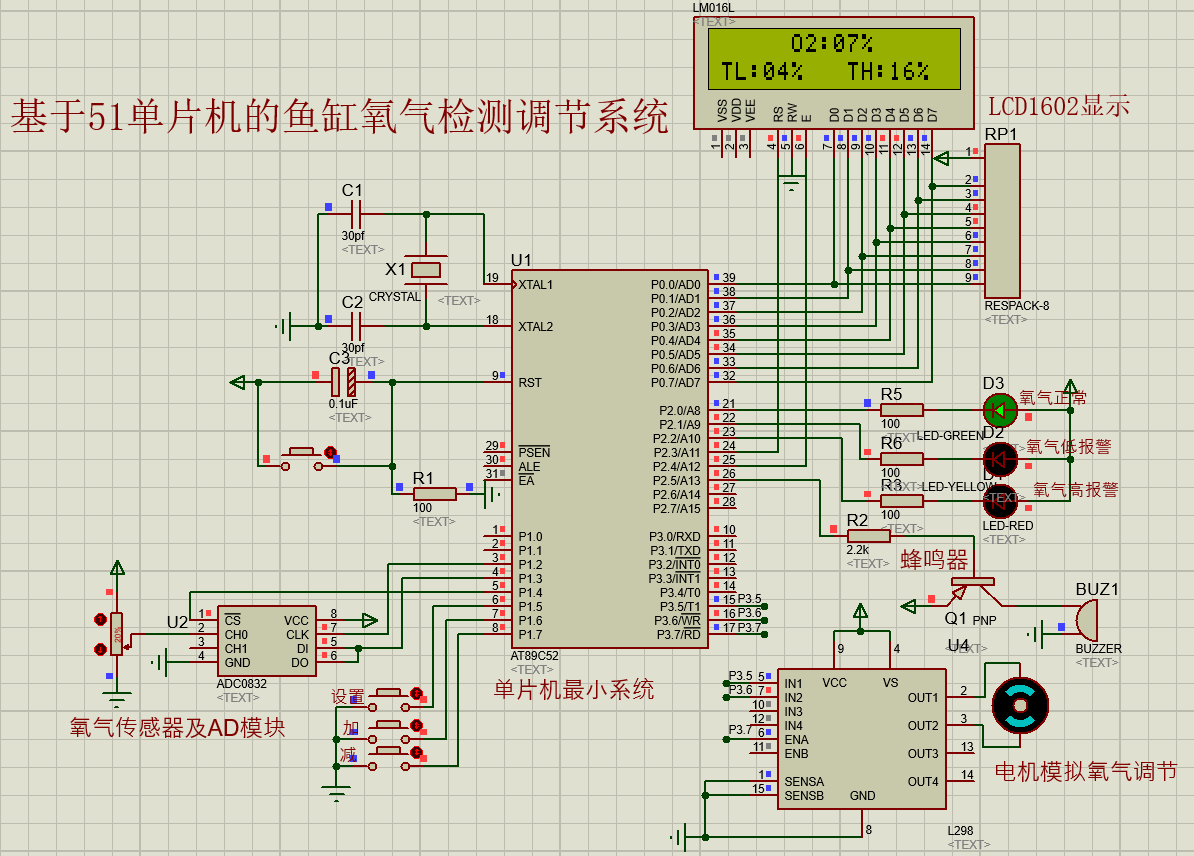

程序运行结果如图：
