真空共晶贴装技术
“真空共晶贴装技术，不是简单的‘真空+焊接’，而是高可靠芯片封装的生命线。”
一位功率半导体企业的工程总监曾深夜致电：“真空共晶贴片机厂家众多，他们都说设备能解决空洞率问题，可我司SiC模块焊接后空洞率仍高达5%，根本无法满足车规级标准。”这揭示了一个行业痛点：真空共晶贴装技术看似通用，实则对设备精度、工艺匹配度要求极高，选错一步，良率归零。
一、真空共晶贴装技术：为何90%的企业只做对了一半？
传统认知中，真空环境能消除气泡，降低空洞率。但真空共晶贴装是一个系统工程，涉及设备稳定性、材料兼容性、工艺参数协同三大维度。许多企业采购设备时，仅关注“真空度”一个指标，却忽略了：
贴装精度与压力控制：微米级贴装偏差会导致焊料分布不均，压力过大则可能压碎芯片
温度曲线的非线性控制：升温斜率、峰值温度持续时间、冷却速率必须与焊料特性深度耦合
气氛兼容性：是否需要引入甲酸等还原性气体辅助焊接，设备是否支持多气氛灵活切换
某知名IDM企业曾因贴装压力参数设置不当，导致批量性芯片崩角，损失超300万元。后经设备工艺联合调试，将压力精度控制在±0.2N以内，良率从82%提升至99.6%。

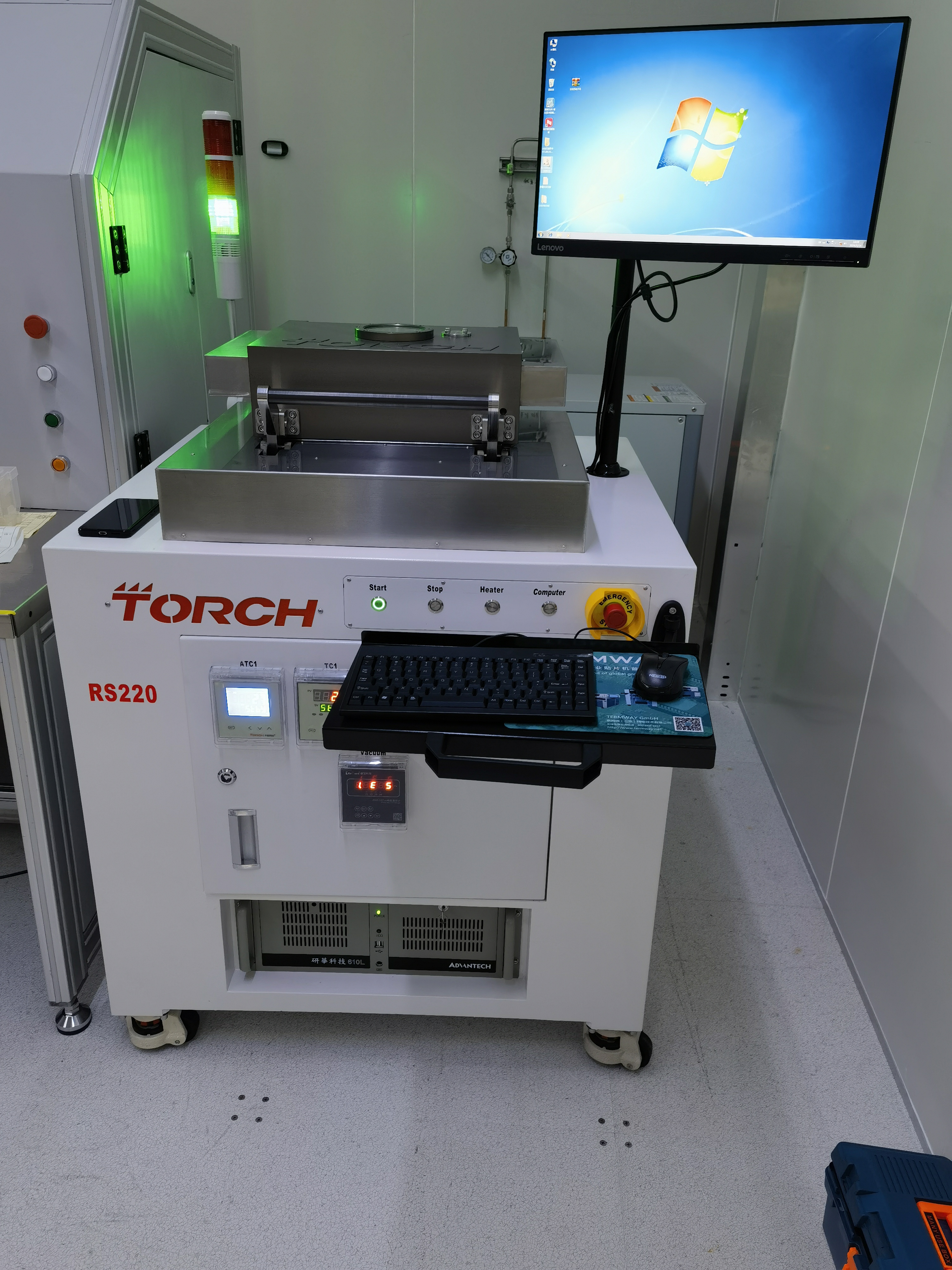

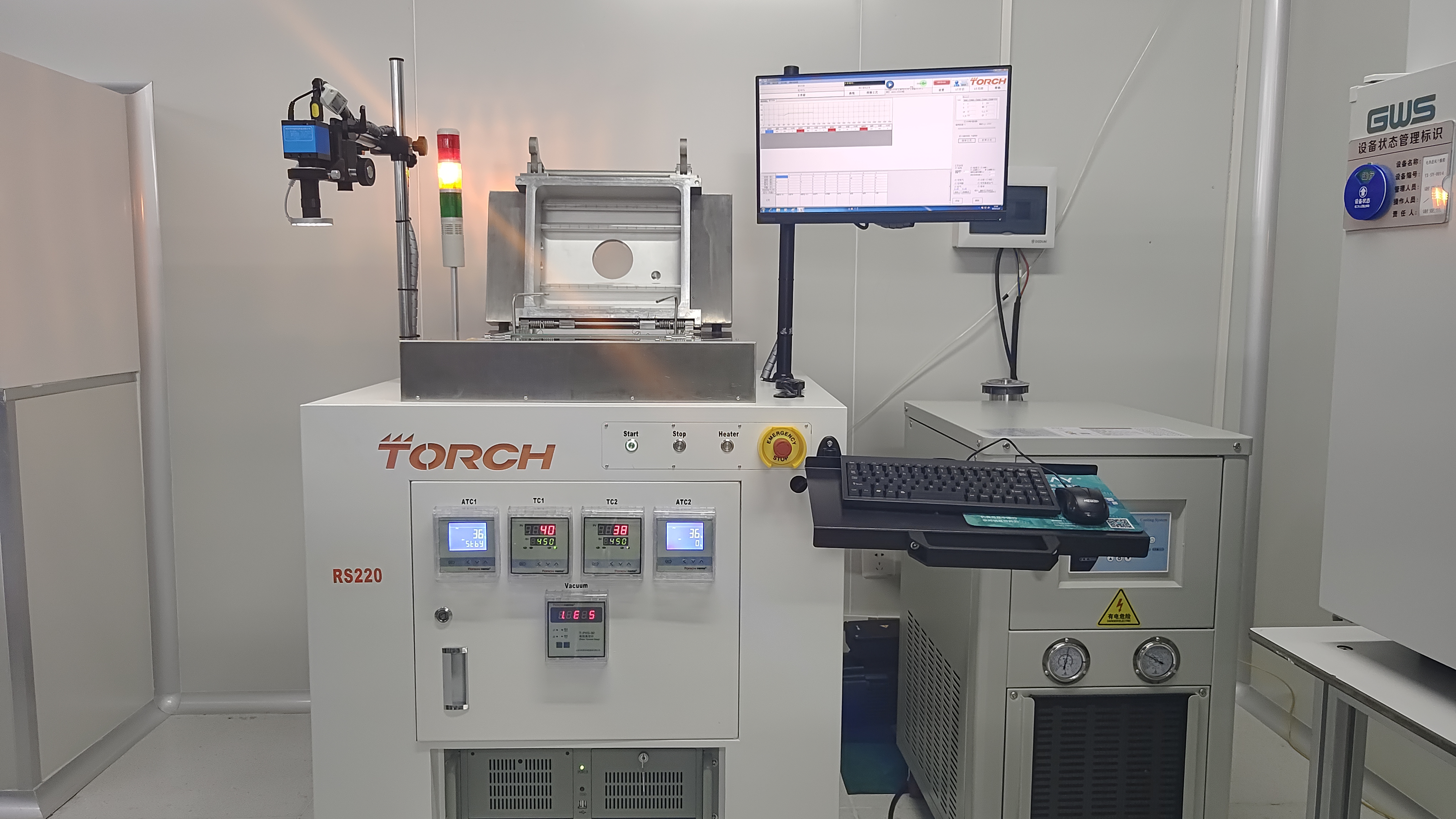

二、真空共晶贴装设备的四大核心参数选择标准
1. 极限真空度与保压能力决定焊接纯度
基础设备真空度应≤1×10⁻² Pa（满足工业级需求）
高可靠性领域需≤1×10⁻⁴ Pa（军工/车规级）
保压能力：泄漏率≤1×10⁻⁹ Pa·m³/s（确保工艺过程稳定性）
2. 温度控制精度是焊料活化关键
温区均匀性：±1℃（150×150mm范围内）
升温速率：0.1-10℃/s可调（适配不同焊料熔点）
实时温度采样频率≥10Hz（避免温度过冲）
3. 贴装精度直接影响焊点成型质量
X/Y轴定位精度：±5μm（标准配置）
Z轴压力控制精度：±0.1N（防芯片损伤）
视觉对位精度：±3μm（高密度封装必备）
4. 工艺脚本柔性化决定技术延展性
支持自定义温度-压力-真空度协同曲线
可存储≥100组工艺配方（快速换线）
开放数据接口（便于MES系统集成）
某研究所通过选用支持多脚本的高精度设备，将金锡共晶焊料的空洞率从常规的3%降至0.5%，并凭借该数据发表论文。
三、真空共晶贴装工艺优化的三个实战步骤
第一步：焊料与基板预处理矩阵匹配
针对AuSn、InSb等不同焊料，预设氧化层去除方案
基板镀层厚度与粗糙度（Ra≤0.1μm）的对应关系建立
推荐使用“阶梯升温+真空保持”预处理法（降低表面张力）
第二步：温度-压力-时间三元协同优化
通过DOE实验确定最佳参数窗口（例如：峰值温度±5℃浮动范围）
采用红外热像仪实时监控焊料流动状态
建立SPC控制图监控CPK值（目标≥1.67）
第三步：焊后质量检测与数据闭环
X-ray空洞率检测（抽样频率≥10%）
剪切力测试（符合MIL-STD-883标准）
建立工艺参数-质量指标映射数据库
某模块企业通过三轮DOE优化，将焊接周期从原计划的480秒压缩至300秒，UPH提升极高，同时空洞率稳定控制在1%以内。
深耕这个行业26年，我深刻体会到：真空共晶贴装技术的本质是“精度艺术”。曾经有客户拿着进口设备参数来找我们对标，我们通过重新设计热场结构和压力控制系统，不仅实现了参数超越，更将设备价格降低40%。这让我坚信：高可靠封装不是奢侈品，而是每个追求品质的企业应该享有的标配。
真正的技术突破，往往来自于对细节的执着。当我们把贴装精度控制到微米级，把温度波动压缩在±0.5℃内，把真空稳定性做到10⁻⁵ Pa量级，就会发现：那些曾困扰行业的空洞率问题，其实早有解决方案。
