1 设计规划及波形绘制

1.1 分频器的原理：

分频器就是把输入信号的频率成倍数的降低后再进行输出。

比如说4分频器，就是把输入信号频率降低4倍再输出，可以理解成输入4个周期对应输出1个周期：

同理，12分频器，把输入信号频率降低12倍再输出，即输入12个周期对应输出1个周期。

倍频器原理：与分频器对应的就是倍频器，它是把输入信号的频率成倍数的升高后再进行输出（即即可以理解成N倍频器就是输入1个周期对应输出N个周期）

1.2 分频器的分类：

以倍数的奇偶分成奇分频器（3，5，7，9...）+偶分频器（2，4，6，8...）

1.3 波形绘制

1.3.1偶分频器

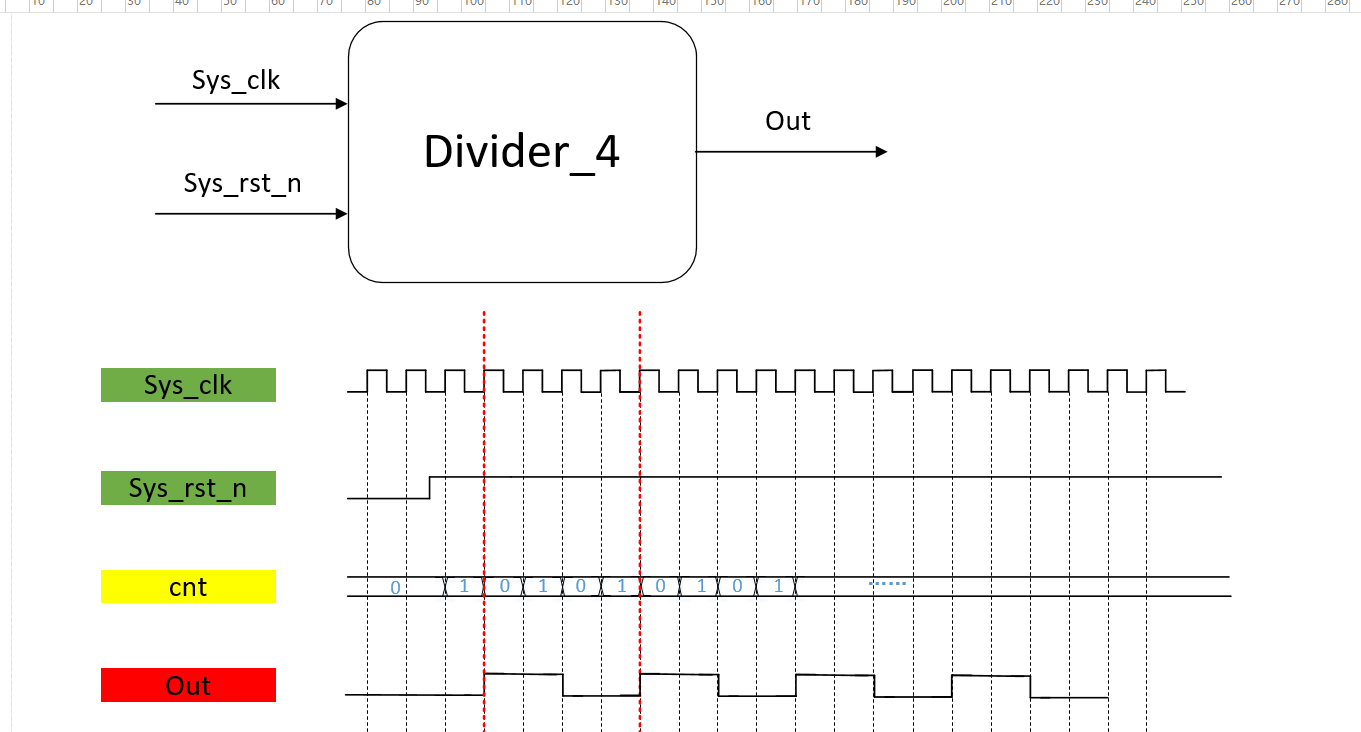

以4分频器为例（偶数分频器），按照偶分频器的原理可以看到，输出一个周期等于输入四个周期（图中红色虚线框起来部分），如何实现呢？

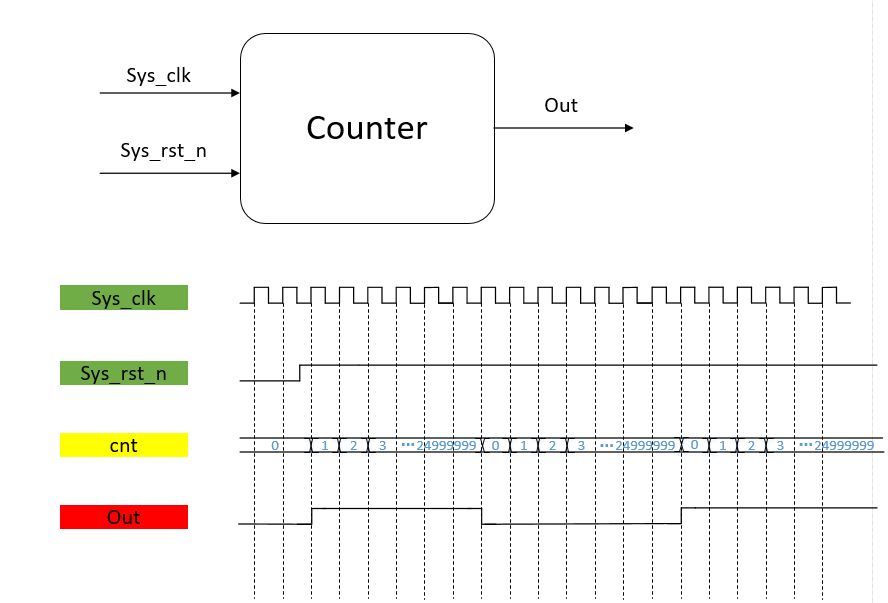

还记得我们上一节实现的计数器吗？看计数器的波形图（图1），其实就是一个分频器！输入25000000个周期等于一个输出周期！因此，我们可以仿照这个思想，通过计数来实现分频！调节计数值就可形成对应的分频器！

图1

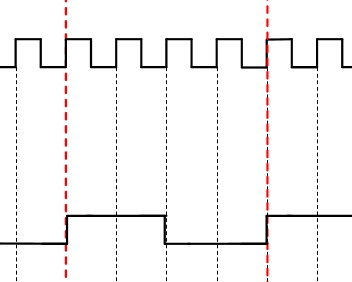

那么按照上述思想，我们使得计数器取0~3（对应输入四个周期），又因为刚好为偶数，实际计数器取0和1即可，每到1的上升沿翻转一次，得到输出信号，如下图2所示。

图2

1.3.2 奇分频器

同样，我们使用计数的原理来实现奇分频器，但这里有一个问题，以5分频器为例，计数器取0~4（对应输入五个周期），我们要使得输出在2.5周期处翻转一次（这样输出在0~4才能形成一个周期），但我们计数cnt无法记到小数，那该怎么办呢？

这里有两种实现方法：

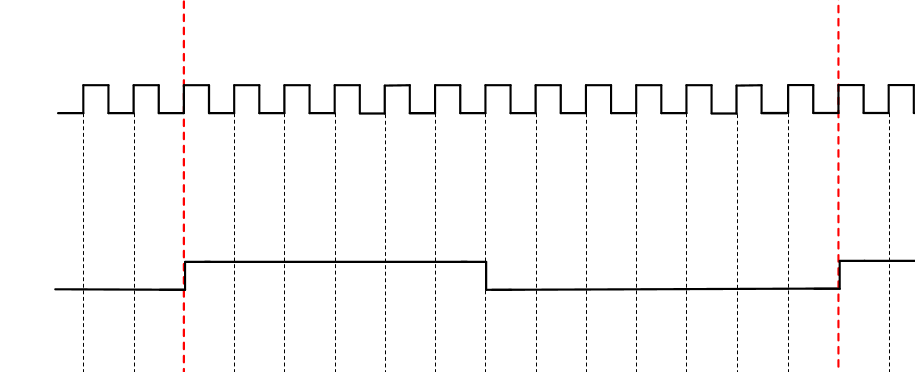

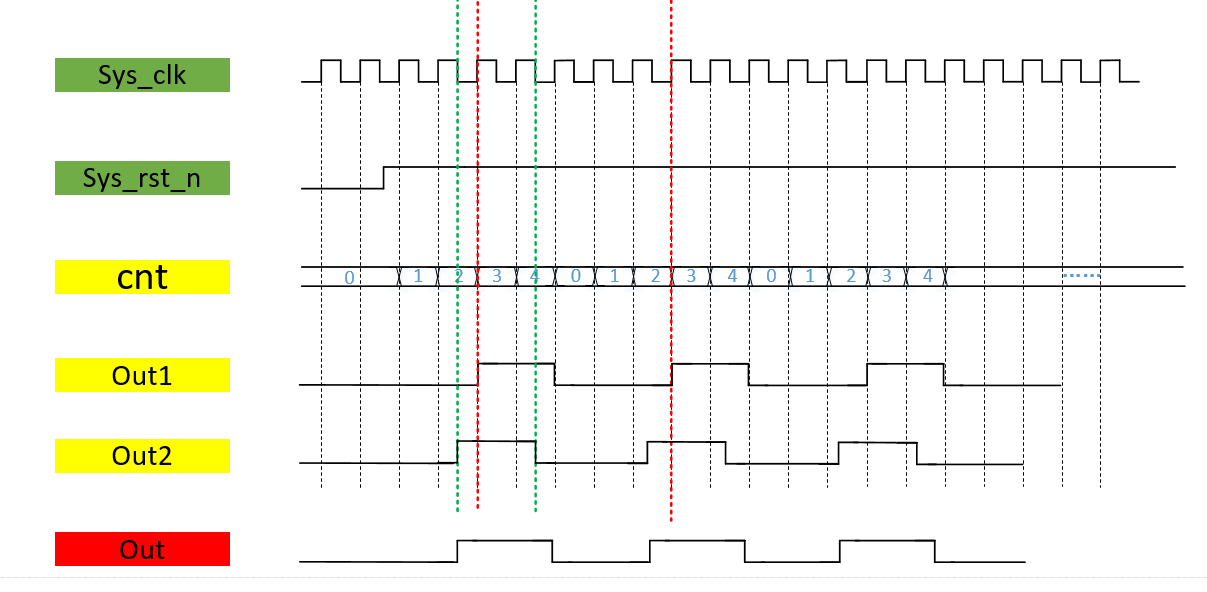

由图3波形图可以看到，如果在2的上升沿和4的上升沿各翻转一次，得到Out1，输出的周期占空比就不是50%，同样，在2的下降沿和4的下降沿各翻转一次，得到Out2，输出的周期占空比也不是50%

（1）但是！若Out1或上Out2（即Out1 | Out2），就可以得到Out，满足输出占空比50%的周期

（2）或者，直接看Out，使得输出在2的下降沿和4的上升沿各翻转一次，也能得到输出波形

图3

2 代码编写

2.1 偶分频器

module Divider_4(input       sys_clk,input       sys_rst_n,output reg  Out);reg     cnt ;always @(posedge sys_clk or negedge sys_rst_n) beginif(sys_rst_n == 0)cnt <= 2'd0;else if(cnt == 2'd1)cnt <= 2'd0;else cnt <= cnt + 1;
endalways @(posedge sys_clk or negedge sys_rst_n) beginif(sys_rst_n == 0)Out <= 1'b0;else  if(cnt == 2'd1)Out <= ~Out; else Out <= Out;
endendmodule

2.2 奇分频器

方法（1）：

module Divider_5(input       sys_clk     ,input       sys_rst_n   ,output      Out );
reg     [2:0]   cnt;
reg            Out1;
reg            Out2;always @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)cnt <= 3'd0; else if(cnt == 3'd4)cnt <= 3'd0;elsecnt <= cnt + 1;
endalways @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)Out1 <= 1'd0;else if(cnt == 3'd2)Out1 <= ~Out1;else if(cnt == 3'd4)Out1 <= ~Out1;else Out1 <= Out1;
endalways @(negedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)Out2 <= 1'd0;else if(cnt == 3'd2)Out2 <= ~Out2;else if(cnt == 3'd4)Out2 <= ~Out2;else Out2 <= Out2; endassign Out = (Out1 | Out2);endmodule

方法（2）：

module Divider_5(input       sys_clk     ,input       sys_rst_n   ,output  reg Out );
reg     [2:0]   cnt;always @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)cnt <= 3'd0; else if(cnt == 3'd4)cnt <= 3'd0;elsecnt <= cnt + 1;
endalways @(negedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)Out <= 1'b0;else if(cnt == 3'd2)Out <= 1'b1;else Out <= Out;
endalways @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)Out <= 1'b0;else if(cnt == 3'd4)Out <= 1'b0;else Out <= Out;
endendmodule

3 逻辑仿真及波形验证

之前我们说到tb文件相当于模拟模块的输入情况，由于这里的4分频（偶数）和5分频（奇数）的输入都只有两个信号，并且情况一样，所以代码完全一致，修改对应的名称即可。

以下代码以5分频的仿真为例：

module tb_Divider_5();reg     tb_sys_clk      ;
reg     tb_sys_rst_n    ;wire    tb_Out          ;initial begintb_sys_clk <= 1'b0;tb_sys_rst_n <= 1'b0;#10tb_sys_rst_n <= 1'b1;
endalways #20 tb_sys_clk <= ~tb_sys_clk;// output declaration of module Divider_5Divider_5 u_Divider_5(.sys_clk   	(tb_sys_clk    ),.sys_rst_n 	(tb_sys_rst_n  ),.Out       	(tb_Out        )
);endmodule

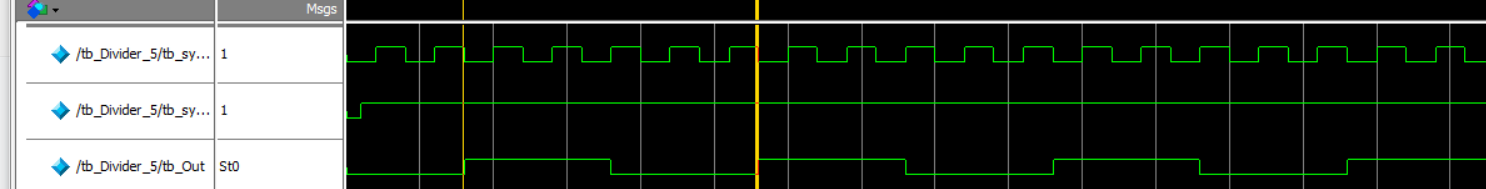

由下列波形图可以看到，仿真验证通过。
